MODE D'EMPLOI MVH330DAB PIONEER
- Parmi les instructions suivantes, les clés USB ou les lecteurs audio USB sont collectivement désignés sous le nom de « périphérique USB »

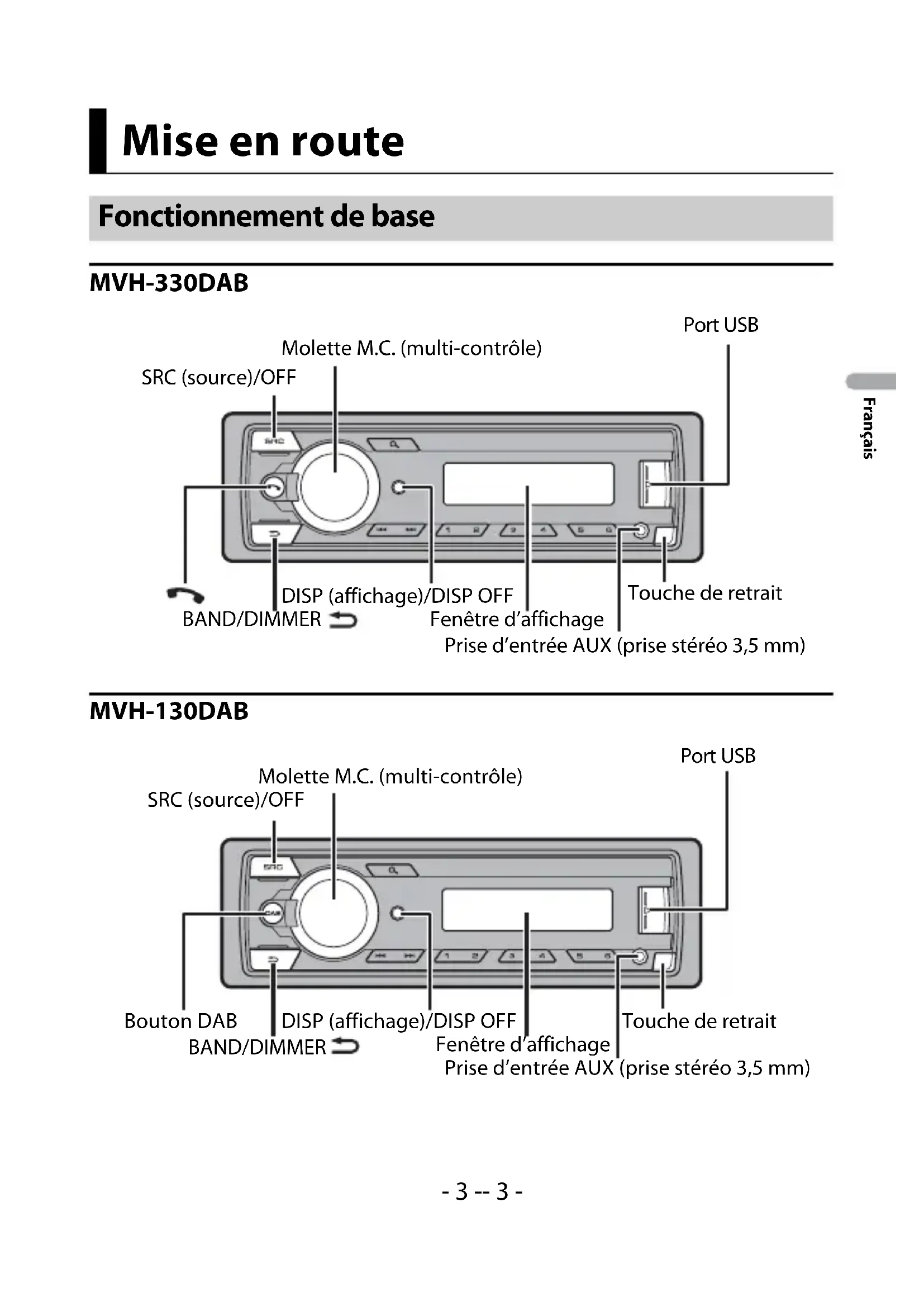

Fonctionnement de base
MVH-330DAB
MVH-130DAB
Opérations fréquemment utilisées
Les touches disponibles varient selon les appareils.
| Objectif Opération | |
| Mettre l'appareil sous tension* | Appuyez sur SRC/OFF pourmettre l'appareil sous tension. Appuyez longuement sur SRC/OFF pourmettre l'appareil hors tension. |
| Régler le volume Tournez la molette M.C.. | |
| Sélectionner une source | Appuyez plusieurs fois sur SRC/OFF. |
| Modifier les informations d'affichage | Appuyez plusieurs fois sur DISP/DISP OFF. Appuyez longuement sur DISP/DISP OFF pour désactiver les informations d'affichage et l'éclairage des touches. |
| Revenir à l'affichage / la liste précédent(e) | Appuyez sur BAND/DIMMER. |
| Revenir à l'affichage normal à partir du menu | Appuyez longuement sur BAND/ DIMMER. |
| Répondre à un appel Appuyez sur un bouton. | |
| Terminer un appel Appuyez sur . | |
- Si le fil bleu/blanc de l'appareil est relié à la borne de commande du relais d'antenne automatique du véhicule, l'antenne se déploie lorsque la source de cet appareil est mise en service. Pour rétracter l'antenne, mettez la source hors service.
Indication de l'affichage
| Indication Description |
| Apparait lorsqu'il existe un niveau inférieur de menu ou de dossier. |
| A | Apparait lorsque vous appuyez sur la touche . |
| XX | Apparait lorsque la lecture aléatoire est en service (sauf lorsque AOA est utilisé). |
| → | Apparait lorsque la lecture repétée est en service (sauf lorsque AOA est utilisé). |
| O | Apparait lorsqu'une connexion Bluetooth est établie (page 12) (uniquement pour le MVH-330DAB). |

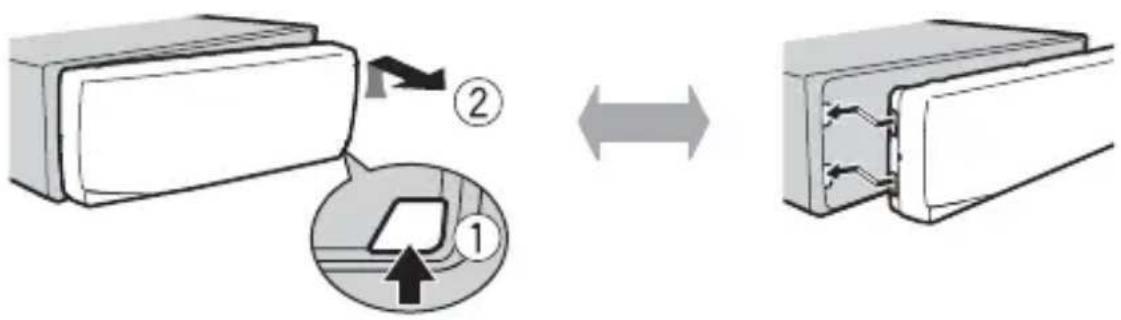

Retrait de la face avant
Retirez la face avant pour empêcher tout vol. Débranchez tous les câbles et les périphériques branchés à la face avant et mettez l'appareil hors tension avant de le retirer.
Important
- Évitez de soumettre la face avant à des chocs excessifs. Tenez la face avant à l'abri du soleil et des températures élevées.
- Stockez toujours la face avant détachée, dans un étui de protection ou un sac.
Lorsque vous mettez le contact sur ON après avoir installé l'appareil, [REGLA: OUI] s'affiche.
Appuyez sur la molette M. C.
Si vous n'utilisez pas l'appareil dans les 30 secondes qui suivent, le menu de configuration disparaît. Si vous préférez ne pas effectuer la configuration pour l'instant, tournez la molette M. C. pour sélectionner [NON], puis appuyez pour valider.
Tournez la molette M. C. pour sélectionner les options, puis appuyez pour valider. Pour passer à l'option de menu suivante, vous devez valider leur sélection.
| Élément de menu Description |
| LANGU Sélectionnez la [ENG] (anglais), [FRA] ( français), [DEU] (allemand) | langue d'affichage. |
| Éléments de menu Description |
| HORLOGE Régler l'horloge. |
| 1 Tournez la molette M.C. pour régler l'heure, puis appuyez pour valider.L'indicateur passé automatiquement au réglage des minutes.2 Tournez la molette M.C. pour régler les minutes, puis appuyez pour valider. |
| PAS FM[100KHZ], [50KHZ] | Sélectionnez l'incrémented d'accord FM à partir de 100 kHz ou de 50 kHz. |
| ANTEN:DAB Fournissez[ON] | l'alimentation à une antenné DAB. À sélectionner lorsque vous utilisez l'antenne DAB en option (CA-AN-DAB.001, vendue séparément) avec l'appareil. |
| [OFF] Aucune alimenta | ntation n'est fournie à une antenné DAB. À sélectionner lorsque vous utilisez une antenné passive sans amplificateur. |
3 [QUIT.: OUI] apparaît lorsque tous les réglages sont terminés.
Pour revenir au premier élément du menu de configuration, tournez la molette M. C.
pour sélectionner [QUIT:: NON], puis appuyez pour valider.
Appuyez sur la molette M. C. pour valider les réglages.
[MAJ] s'affiche et la liste de services est mise à jour.
Remarques
- Vous pouvez annuler le réglage du menu en appuyant sur SRC/OFF.
- Ces paramètres peuvent être ajustés à tout moment à partir des réglages SYSTEME (page 20) et des réglages INITIAL (page 7).
Annulation de l'affichage de démonstration (DEMO OFF)
1 Appuyez sur la molette M. C. pour afficher le menu principal.
2 Tournez la molette M. C. pour sélectionner [SYSTEME], puis appuyez pour valider.
3 Tournez la molette M. C. pour sélectionner [DEMO OFF], puis appuyez pour valider.
4 Tournez la molette M. C. pour sélectionner [OUI], puis appuyez pour valider.
Réglages INITIAL
1 Appuyez longuement sur SRC/OFF jusqu'à ce que l'appareil se mette hors tension. 2 Appuyez sur la molette M. C. pour afficher le menu principal. 3 Tournez la molette M. C. pour sélectionner [INITIAL], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner une option, puis appuyez pour valider.
| Élément de menu Description |
| FM[100], [50] | Sélectionnez l'incréement d'accord FM à partir de 100 kHz ou de 50 kHz. |
| VARIECL Changez la lum[SYNC.HOR],[MANUEL] | inosité de l'affichage.Sélectionnez [SYNC.HOR] pour régler la durée d'activation du variateur.Sélectionnez [MANUEL] pour activer/désactiver le variateur par un long appui sur le bouton BAND/DIMMER. |
| REINITIA Sélectionnez [OUI][OUI],[NON] | OUI pour réinitialiser les réglages de l'appareil.L'appareil redémarre automatiquement.(Certains réglages sont conservés même après la réinitialisation de l'appareil.) |
| ANTEN:DAB Fournissez[ON] | l'alimentation à une antenne DAB. À sélectionner lorsque vous utilisez l'antenne DAB en option (CA-AN-DAB.001, vendue séparémented) avec l'appareil. |
| [OFF] Aucune alimedontation n'est fournie à une antenne DAB. À sélectionner lorsque vous utilisez une antenne passive sans amplificateur. |
Radiodiffusion numérique (digital audio broadcasting - DAB)
Pour capter des signaux DAB, branche à l'appareil une antenne DAB (CA-AN-DAB.001) (vendue séparément).
Recherche d'un composant de service ou d'une station
1 Appuyez sur SRC/OFF pour sélectionner [DAB]. 2 Appuyez sur BAND/DIMMER/ pour sélectionner la bande [D1], [D2] ou [D3]. 3 Appuyez sur / pour sélectionner un composant de service ou une station.
Remarque
Appuyez longuement sur 1, puis relâchez pour rechercher un service disponible. Le balayage s'arrête lorsque l'appareil capte un service.
Pour sélectionner un composant de service ou une station dans des listes de services
1 Pendant la réception DAB, appuyez sur Affiche une liste de l'ensemble des composants de service/stations. 2 Sélectionnez un composant de service ou une station dans la liste que vous avez sélectionnée, puis appuyez sur la molette M. C. pour valider.
Remarque
Vous pouvez mettre à jour la liste des services en appuyant longuement sur.
Pour mémoriser des composants de service/stations
Lorsque vous captez le composant de service ou la station que vous souhaitez mémoriser, appuyez longuement sur l'une des touches numériques (1/À à 6/+) jusqu'à ce qu'elle cesse de clignoter.
Pour récapituler des composants de service/stations
1. Sélectionnez la bande, puis appuyez sur l'une des touches numériques (1 à 6).
Radio
Les fréquences du symphoniseur de cet appareil sont destinées à une utilisation en Europe de l'Ouest, Asie, Moyen-Orient, Afrique et Océanie. Son utilisation dans d'autres régions peut se traduire par une réception de mauvaise qualité. La fonction RDS (Radio Data System) n'est opérationnelle que dans les régions où des signaux RDS sont diffusés pour les stations FM.
Mémoire des stations (BSM)
Les six stations les plus puissantes sont mémorisées sur les touches numériques (1 à 6).
Après avoir sélectionné la bande, appuyez sur la molette M. C. pour afficher le menu principal. Tournez la molette M. C. pour sélectionner [FONCTION], puis appuyez pour valider. Tournez la molette M. C. pour sélectionner [BSM], puis appuyez pour valider.
Pour rechercher une station manuellement
Après avoir sélectionné la bande, appuyez sur pour sélectionner une station.
Appuyez longuement sur l'après, relâchez pour rechercher une station disponible. Le balayage s'arrête lorsque l'appareil capte une station. Pour annuler l'accord par recherche, appuyez sur l'accès
Remarque
[RECH.] doit être réglé sur [MAN] dans les réglages FONCTION (page 19).
Pour mémoriser des stations manuellement
1 Lorsque vous captez la station que vous souhaitez mémoriser, appuyez longuement sur l'une des touches numériques (1/ ∧ à 6/>) jusqu'à ce qu'elle cesse de clignoter.
Utilisation des fonctions PTY
L'appareil recherche une station diffusant des informations PTY (type de programme).
1 Appuyez sur pendant la réception FM.
2 Tournez la molette M. C. pour sélectionner le type de programme [INFORM.], [POPULAI.], [CLASSIQ.] ou [AUTRES]. 3 Appuyez sur la molette M. C..
L'appareil continue à rechercher une station. Lorsqu'il en trouve une, son nom de service de programme s'affiche.
Remarques
- Pour annuler la recherche, appuyez sur BAND/Dimmer/
- Le programme de certaines stations peut différer de celui qu'indique le PTY transmis.
- Si aucune station ne diffuse le type de programme que vous recherchez, [N. TROUVE] s'affiche pendant environ deux secondes, puis le symphoniseur revient à la station de départ.
Réception des stations présélectionnées
1 Appuyez sur SRC/OFF pour sélectionner [RADIO]. 2 Appuyez sur BAND/DIMMER pour sélectionner la bande [F1], [F2], [F3] ou [AM]. 3 Appuyez sur l'une des touches numériques (1 / à 6 / )
Conseil
Les touches ne peuvent également servir à sélectionner une station préréglée lorsque [RECH.] est réglé sur [SEL] dans les réglages FONCTION (page 19).
Lecture
Débranche le casque ou les écouteurs du périphérique avant de raccorder ce dernier à l'appareil.
Péripériques USB (y compris android™)
1 Ouvrez le cache du port USB. 2 Raccordez le périphérique USB à l'aide d'un câble approprié.
Remarque
Pour basculer automatiquement sur une source [USB] lorsqu'un périphérique USB est connecté à l'appareil, réglez [A USB] sur [ON] dans les paramètres SYSTEME (page 21).
Utilisez un cable USB (vendu séparation) pour raccorder le périphérique USB, car tout périphérique raccordé directement à l'appareil dépassant ce dernier pourrait être dangereux.
Avant de retirer le périphérique, arrêtez la lecture.
Connexions AOA
Il est possible de connecter un périphérique Android OS 5.0 ou une version ultérieure (jusqu'à Android 7.x)* via une connexion AOA à l'aide du câble fourni avec le périphérique.
- AOA 2.0 ne prend pas en charge Android OS 8.0 ou une version ultérieure.
Écoute de musique sur android
Cette fonction est compatible avec les périphériques sur lesquels est installé Android OS 5.0 ou une version ultérieure (jusqu'à Android 7.x)* et qui prennent également en charge les profils AOA (Android Open Accessory) 2.0.
- AOA 2.0 ne prend pas en charge Android OS 8.0 ou une version ultérieure.
Appuyez sur SRC/OFF pour sélectionner [USB].
«AndroidID» s'affiche après la lecture.
Remarque
Certaines périphériques Android connectés via AOA 2.0 risquent de ne pas fonctionner correctement ou d'émettre des sons en raison de leur conception logicielle propre, indépendamment de la version du système d'exploitation.
Opérations de base
| Objectif Opération | |
| Sélectionner une piste Appuyez sur ou . | | | | |
| Pause/Reprise de la lecture Appuyez sur 4/ | . ▷/■ |
1 Insérez la mini-fiche stéreo dans la prise d'entrée AUX. 2 Appuyez sur SRC/OFF pour sélectionner la source [AUX].
Remarque
Si [AUX] est réglé sur [OFF] dans les réglages SYSTEME, il est impossible de sélectionner [AUX] en tant que source (page 20).
Opérations
Vous pouvez procéder à différents ajustements dans les réglages FONCTION (page 17). Notez que les opérations suivantes ne fonctionnent pas pour un périphérique AUX. Pour utiliser un périphérique AUX, utilisez le périphérique proprement dit.
| Objectif Opération | |
| Sélectionner un dossier | Appuyez sur 1/À ou 2/V. |
| Sélectionner une piste Appuyez sur ou . | | | | | | | |
| Avance ou-retour rapide Appuyez longuement sur ou . | | | | | | | |
| Recherche un fichier dans une liste | 1 Appuyez sur à pour afficher la liste.
2 Tournez la molette M.C. pour sélectionner le nom de fichier (dossier) de votrechioix, puis appuyez pour valider.
3 Tournez la molette M.C. pour sélectionner le fichier de votrechioix, puis appuyez pour valider.
La lecture commence. |
| Afficher une liste de fichiers dans le dossier sélectionné | Appuyez sur la molette M.C. lorsqu'un dossier est sélectionné. |
| Lecture repétée Appuyez sur 6/. | → |
| Lecture aléatoire Appuyez sur 5/. | ×× |
| Pause/Reprise de la lecture | Appuyez sur 4/▷/II. |
Bluetooth®
(Uniquement pour le modèle MVH-330DAB)
Connexion bluetooth
1 Activez la fonction Bluetooth du périphérique.
Si vous établissez une connexion Bluetooth à partir du périphérique, passez à l'étape 6.
2 Appuyez sur pour afficher le menu de téléphone. 3 Tournez la molette M. C. pour sélectionner [REGLA. BT], puis appuyez pour valider.
4 Tournez la molette mc pour sélectionner [ajoutapp], puis appuyez pour valider.
L'appareil commence à rechercher les périphériques disponibles, puis les affiche dans la liste des périphériques.
- Pour annuler la recherche, appuyez sur la molette M. C.
- Si le périphérique de votre choix ne se trouve pas dans la liste, sélectionnez [NOUV. RCH].
- Si, aucun périphérique n'est disponible, [N. VISIBL] s'affiche.
5 Tournez la molette mc pour sélectionner un périphérique, puis appuyez pour valider.
Appuyez longuement sur la molette M. C. pour commuter les informations de périphérique affichées entre le nom du périphérique et l'adresse du périphérique Bluetooth.
Si vous établissez une connexion Bluetooth à partir de l'appareil, passez à l'étape 7.
Remarques
- Selon le périphérique, le code PIN peut être requis à l'étape 7. Dans ce cas, saisissez [0000].
- Il n'est possible d'appairer/enregistrer qu'un seul périhérique à la fois. Les informations du périhérique appairé/enregistré précédemment sont écrasées/supprimées lorsqu'un nouveau périhérique est appairé/enregistré sur cet appareil.
- Déconnectez un périhérique enregistré dans le menu [JUMEL. BT] lorsque vous enregistrez un nouveau périhérique.
Conseil
La connexion Bluetooth est également possible en détectant l'appareil avec le périphérique Bluetooth. Pour ce faire, il faut régler [VISBL] dans les paramètres Bluetooth sur [ON]. Pour plus de détails sur les opérations d'un périphérique Bluetooth, consultez le mode d'emploi fourni avec le périphérique Bluetooth.
Réglages bluetooth
1 Appuyez sur pour afficher le menu de téléphone. 2 Tournez la molette M. C. pour sélectionner [REGLA. BT], puis appuyez pour valider.
| Élément de menu Description |
| JUMEL.BT
[ON], [OFF] | Affichez les péripériques Bluetooth appairés. « * » apparait sur le nom de péripérique lorsque la connexion Bluetooth est établie. |
| AJOUTAPP Enregistrez | un nouveau périphérique. |
| C.AUT Sélectionnez [ON]
[ON], [OFF] | pour vous connecter automatiquement à un périphérique Bluetooth. |
| VISBL
[ON], [OFF] | Sélectionnez [ON] pour qu'un périphérique Bluetooth puisse détecter l'appareil. |
| CODE Changez de code PIN. |
| 1 Appuyez sur la molette M.C. pour afficher le mode de réglage. |
| 2 Tournez la molette M.C. pour sélectionner un nombre. |
| 3 Appuyez sur la molette M.C. pour déplacer le curseur sur la position suivante. |
| 4Après avoir saisi le code PIN, appuyez longuement sur la molette M.C.. |
| INFO APP | Commutez les informations de périphérique sur l'affichage entre le nom du périphérique et l'adresse du périphérique Bluetooth. |
Téléphone bluetooth
Établissez d'abord une connexion Bluetooth avec le téléphone Bluetooth (page 12).
Important
- Si vous laissez l'appareil en veille pour vous connecter à votre téléphone via Bluetooth lorsque le moteur ne tourne pas, vous risquez d'épuiser la batterie du véhicule. Assurez-vous de garer votre véhicule en lieu sûr et de serrer le frein à main avant utilisation.
Pour passer un appel téléphonique depuis l'annuiterie téléphonique
1 Appuyez sur pour afficher le menu de téléphone. Un nom de téléphone apparait en premier, suivi d'un menu de téléphone. 2 Tournez la molette M. C. pour sélectionner [CONTACTS], puis appuyez pour valider. 3 Tournez la molette M. C. pour sélectionner [RECH : TOP] ou [RECH : A] à [RECH : Z], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner un nom, puis appuyez pour valider. 5 Tournez la molette M. C. pour sélectionner un numero de téléphone, puis appuyez pour valider.
L'appel téléphonique commence.
Pour passer un appel téléphonique depuis l'histoire des appels
1 Appuyez sur pour afficher le menu de téléphone.
Un nom de téléphone apparait en premier, suivi d'un menu de téléphone.
2 Tournez la molette M. C. pour sélectionner [RECENTS], puis appuyez pour valider. 3 Tournez la molette M. C. pour sélectionner [MANQUES], [COMPOSE] ou [RECUS], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner un nom ou un numéro de téléphone, puis appuyez pour valider.
L'appel téléphonique commence.
Pour répondre à un appel entrant
1 Appuyez sur un bouton lorsque vous recevez un appel.
Opérations de base
| Objectif Opération | |
| Terminer un appel Appuyez sur . | |
| Refuser un appel entrant Appuyez longuement sur lorsque vous receivez un appel. | |
| Commuter entre l'appeil en cours et un appel en attente | Appuyez sur la molette M.C.. |
| Annuler un appel en attente Appuyez longuement sur . | |
| Régler le volume de la voix de l'applant (cette fonction est indisponible lorsque le mode privé est activé.) | Tournez la molette M.C. pendant l'appeil. |
| Activer ou désactiver le mode privé | Appuyez sur BAND/DIMMER/pendant l'appeil. |
1 Appuyez sur pour afficher le menu de téléphone.
| Élément de menu Description |
| RECENTS Affichez l'histoire des appeals manqués. |
| [MANQUES] | |
| [COMPOSE] Affichez l'histoire des appeals effectués. |
| [RECUS] Affichez l'historique des appeals reçus. |
| CONTACTS Affichez les contacts. |
| REP.A Sélectionnez [ON] [ON], [OFF] | pour répondre automatiquement à un appel entrant. |
| SONN. Sélectionnez [ON] [ON], [OFF] | si la sonnerie n'est pas émise par les haut-parleurs du vehicule. Il se peut que cette fonction soit inopérante selon le téléphone connecté. |
| SYNC. Sélectionnez [ON] [ON], [OFF] | pour synchroniser les contacts de l'annulaire de cet apparéil avec ceux de votre téléphone lorsque le téléphone est connecté. |
| REMARQUEValidez le réglage Bluetooth sur votre téléphone si l'affichage des contacts de votre téléphone s'avéré impossible sur l' apparéil même quand [ON] est sélectionné. |
| REGLA.BT Vous pouvez | régler divers paramètres pour les connexionsBluetooth. Pour plus de détails sur les régages de Bluetooth, voir page 13. |
Important
- Selon le lecteur audio Bluetooth connecté à cet appareil, les opérations disponibles sont limitées aux deux niveaux suivants:
- Profil A2DP (Advanced Audio Distribution Profile) : vous ne pouvez écouter que des morceaux sur votre lecteur audio.
- AVRCP (Audio/Video Remote Control Profile) : vous pouvez écouter, mettre sur pause, sélectionner un morceau, etc. Le son du lecteur audio Bluetooth est coupé lorsque le téléphone est utilisé.
- Lors de l'utilisation du lecteur audio Bluetooth, vous ne pouvez pas vous connecter automatiquement à un téléphone Bluetooth.
- Selon le type de lecteur audio Bluetooth connecté à cet appareil, l'affichage des opérations et informations de certaines fonctions peut ne pas être disponible.
1 Établissez une connexion Bluetooth avec le lecteur audio Bluetooth.
2 Appuyez sur SRC/OFF pour sélectionner la source [BT AUDIO].
La lecture démarre automatiquement.
Opérations de base
Vous pouvez procéder à différents ajustements dans les réglages FONCTION (page 17).
| Objectif Opération | |
| Avance ou-retour rapide Appuyez longuement sur ou . | | | | | | |
| Sélectionner une piste Appuyez sur ou . | | | | | | |
| Lecture répétée* Appuyez sur 6/ . | → |
| Lecture aléatoire* Appuyez sur 5/ . | ×× |
| Pause/Reprise de la lecture Appuyez sur 4/ | . | | | | | |
| Rechercher un fichier dans une liste* | 1 Appuyez sur Ⓞ pour afficher une liste.
2 Tournez la molette M.C. pour sélectionner le nom de dossier de votrechoix, puis appuyez pour valider.
3 Tournez la molette M.C. pour sélectionner le fichier de votrechoix, puis appuyez pour valider.
La lecture démarre. |
- Selon le périhérique connecté, il se peut que ces opérations soient indisponibles.
Réglages
Vous pouvez régler divers paramètres dans le menu principal.
1 Appuyez sur la molette M. C. pour afficher le menu principal. 2 Tournez la molette M. C. pour sélectionner l'une des catégories suivantes, puis appuyez pour valider.
- Réglages FONCTION (page 17)
- Réglages AUDIO (page 19)
- Réglages SYSTEME (page 20)
3 Tournez la molette M. C. pour sélectionner les options, puis appuyez pour valider.
Remarque
Les éléments de menu liés au Bluetooth dans les tableaux suivants sont disponibles uniquement pour le modèle MVH-330DAB.
Réglages fonction
Les éléments de menu varient selon la source.
| Élément de menu Description |
| SUVI DAB
[ON], [OFF] Recherche un autre ensemble prénant en charge le même composant de service ou la même station avec une meilleure réception. Si aucun autre composant de service ou aucune autre station n'est trouvée ou si la réception reste médiocre, l'appareil passé automatiquement à une diffusion FM identique. |
| S.LNK*1*2 DAB
[ON], [OFF] Si la réception en cours du composant de service ou de la station empire, l'appareil commute automatiquement sur une station dont la diffusion est similaire. |
| PTY DAB
[INFORM], [POPULAI], [CLASSIQ], [AUTRES] | Affiche la liste des services contenant les informations de type de programme sélectionné. |
| GROUPE DAB | Affiche une liste de tous les ensembles pertinents. |
| BSM RADIO | Mémorisez automatiquement les six stations les plus puissantes sur les touches numériques (1/à 6/+) |
| LOCAL RADIO
FM: [OFF], [NV1], [NV2], [NV3], [NV4]
AM: [OFF], [NV1], [NV2] | Restreignez la station d'accord suivant la puissance du signal. |
| REGL.TA DAB RADIO
[DAB+RDS] Recevez les bulletins d'informations routières pour DAB et RDS (DAB est prioritaire) selon les disponibilités. |
| [RDS SEUL] Recevez les bulletins d'informations routières pour RDS uniquement, selon les disponibilités. |
| [TA OFF] Désactive cette fonction. |
| AF RADIO
[ON], [OFF] Laissez l'appareil s'accorder sur une autre fréquence fournissant la même station. (Disponible uniquement lorsque la bande FM est sélectionnée.) |
| INFO RADIO
[ON], [OFF] Interrompez la source actuellement sélectionnée avec des bulletins d'informations. (Disponible uniquement lorsque la bande FM est sélectionnée.) |
| RECH. RADIO
[MAN], [SEL] Attribuez aux touches ou la recherche de stations une par une (accord manuel) ou sélectionnez une station à partir des canaux préréglés. |
| LIRE BT AUDIO
Lancez la lecture. |
| ARRETER BT AUDIO
Arrêtez la lecture. |
| *1 Uniquement disponible dans les zones où la fonction [S.LNK] est prise en charge.
*2 Indispensible lorsque la fonction [SUVI] est désactivée. |
| Réglages AUDIO |
| Élément de menu Description |
| FADER*1
Réglez l'équilibre sonore entre les haut-parleurs avant et arrière. |
| BALANCE
Réglez l'équilibre sonore entre les haut-parleurs gauche et droite. |
| Élément de menu Description |
| BASS&AIG | |
| [PLAT], [PERSO], [EQ:1], [EQ:2], [EQ:3] | Sélectionnez le réglage des graves et des aigus. |
| Sélectionnez Graves ou Aigus et le niveau afin de personneliser le son. | Réglage de tonalité : [BASS], [AIGU] |
| Niveau de l'égaliseur : [+6] à [-6] | |
| LOUD | |
| [ON], [OFF] Compensez pour obtenir un son net à faible volume. | |
| SLA | |
| [+2] à [-1] Réglez le niveau de volume de chaque source, sauf celui de la RADIO. | |
Réglages SYSTEME
Vous pouvez également accéder à ces menus en appuyant sur la molette M. C. lorsque l'appareil est hors tension.
| Élément de menu Description |
| LANGU |
| [ENG] (anglais), [FRA] (français), Sélectionnez la langue d'affichage. |
| [DEU] (allemand) |
| HORLOGE |
| Réglez l'horloge (page 6). |
| 12/24 |
| [12H], [24H] Sélectionnez la notation de l'heure. |
| AUX |
| [ON], [OFF] Sélectionnez [ON] lors de l'utilisation d'un périphérique auxiliaire connecté à l'appareil. |
| BT-A |
| [ON], [OFF] Sélectionnez [ON] lors de l'utilisation du lecteur audio Bluetooth connecté à l'appareil. |
| EFF.BT
[OUI], [ANNULER] Effacez les données du périphérique Bluetooth (information de périphérique, code PIN) mémorisées dans l'appareil.
[EFFACE] apparaît lorsque des données sont supprimées avec succès. |
| VER.BT
Affiche la version du système du module Bluetooth. |
| A USB
[ON], [OFF] Sélectionnez [ON] pour basculer automatiquement sur la source [USB] lorsqu'un périphérique USB/Android est connecté à l'appareil.
Sélectionnez [OFF] lorsqu'un périphérique USB/Android est connecté à l'appareil uniquement à des fins de charge. |
| DEFIL
[1], [OUI], [NON] Sélectionnez le réglage de défilament de texte automatique pour les informations textuelles.
[1] permet de faire défilier les informations de texte une seule fois. |
L'affichage redevient automatiquement ordinaire.
Vous n'avez exécuté aucune opération pendant environ 30 secondes. - Exécutez une opération.
L'étendue de lecture répétée change de manière inattendue.
En fonction de l'étendue de lecture répétée, l'étendue sélectionnée peut changer lors de la sélection d'un autre dossier ou d'une autre piste ou pendant l'avance ou le retard rapide. - Sélectionnez à nouveau l'étendue de lecture répétée.
Un sous-dossier n'est pas lu.
Il est impossible de dire les sous-dossiers lorsque [FLD] (repétition du dossier) est sélectionné. - Sélectionnez une autre étendue de lecture repétée.
Le son est intermittent.
Vous utilisez un périphérique, un téléphone portable par exemple, qui peut générer des interférences sonores. Éloignez de l'appareil tous les périphériques électriques susceptibles de provoquer des interférences.
Le son de la source audio bluetooth n'est pas lu.
→ Un appel est en cours sur un téléphone portable Bluetooth connecté. - Le son sera lu une fois l'appel terminé. → Un téléphone portable connecté à Bluetooth est en cours d'utilisation. - Cessez d'utiliser le téléphone portable pour l'instant.
→ La connexion entre cet appareil et le téléphone portable n'a pas été établie correctement après un appel passé avec un téléphone portable connecté à Bluetooth.
- Établissez à nouveau la connexion Bluetooth entre cet appareil et le téléphone portable.
Communication
Aucune information textuelle n'est intégrée.
- Commutez l'affichage ou la lecture sur une autre piste ou un autre fichier.
Périphérique USB
Le début de la lecture et le début de l’émission des sons sont parfois décalés. Attendez que le message disparaisse pour entendre les sons.
Il n'y a morceau.
-Transférez les fichiers audio vers le périphérique USB et procédez à la connexion.
La sécurité est activée sur le périphérique USB connecté.
Suivez les instructions du périphérique USB pour désactiver la sécurité.
Le périphérique USB connecté contient des fichiers protégés par DRM. Les fichiers protégés sont sautés.
Proteger
Tous les fichiers sur le périphérique USB connecté intègrent la protection par DRM.
- Utilisez un autre périphérique USB.
USB INCO
Le périphérique USB connecté n'est pas pris en charge par cet appareil.
- Déconnectez votre périphérique et remplacez-le par un périphérique USB compatible.
Le périphérique USB connecté via un concentrateur USB n'est pas pris en charge par cet appareil.
- Connectez le périphérique USB directement à cet appareil à l'aide d'un câble USB.
VERIF: USB
Le connecteur USB ou le câble USB est en court-circuit.
- Vérifiez que le connecteur USB ou le cable USB n'est pas court-circuit ou endommagé.
Le périphérique USB connecté consomme plus que le courant maximal autorisé.
- Déconnectez le périphérique USB et ne l'utilisez pas. Mettez le contact sur OFF, puis de nouveau sur ACC ou ON. Ne connectez que des périphériques USB conformes.
Panne de communication.
-Effectuez l'une des opérations suivantes, puis revenez à la source USB.
- Tournez la clé de contact sur OFF, puis de nouveau sur ON.
- Déconnectez le périphérique USB.
- Changez de source.
Le périphérique USB n'a pas été formaté correctement.
- Formatez le périphérique USB avec FAT12, FAT16 ou FAT32.
Périphérique bluetooth (MVH-330DAB)
Coupure de courant au niveau du module Bluetooth de cet appareil.
Mettez le contact sur OFF, puis de nouveau sur ACC ou ON.
Périphérique de stockage USB
- Les connexions via un concentrateur USB ne sont pas prises en charge.
- Attachez fermement le périphérique de stockage USB avant de conduire. Ne laissez pas le périphérique de stockage USB tomber au sol, où il pourrait rester coincé sous la pédale de frein ou d'accélérateur.
- Selon le périphérique de stockage USB, les problèmes suivants peuvent survenir.
- Le fonctionnement peut varier.
- Le périphérique de stockage peut ne pas être reconnu.
- Les fichiers peuvent ne pas être lus correctement.
- Le périphérique peut générer des interférences sonores lorsque vous écoutez la radio.
Compatibilité avec l'audio compressé
Seuls les 32 premiers caractères peuvent s'afficher en tant que nom de fichier (extension de fichier comprise) ou nom de dossier. - L'appareil risque de ne pas fonctionner correctement selon l'application utilisée pour encoder les fichiers WMA. - Il peut se produire un léger retard au début de la lecture de fichiers audio intégrés avec des données d'image, ou de fichiers audio stockés sur un périphérique USB avec de nombreuses hiérarchies de dossiers.
- Pioneer ne garantit pas la compatibilité avec tous les périphériques de stockage de masse USB et décline toute responsabilité en cas de perte de données sur des lecteurs multimédia, smartphones ou autres périphériques lors de l'utilisation de ce produit.
- Ne pas laisser un périphérique USB de stockage dans un lieu soumis à de hautes températures.
Fichiers WMA
| Extension de fichier .wma |
| Débit binaire 48 kbps à | 320 kbps
(CBR), 48 kbps à
384 kbps (VBR) |
| Fréquence d'échantillonnage | 32 kHz, 44,1 kHz,
48 kHz |
| Windows Media™
Audio Professional,
Lossless, Voice/DRM
Stream/Stream avec
vidéo | Incompatible |
Fichiers MP3
| Extension de fichier.mp3 |
| Débit binaire CBR (8 kbps à 320 kbps)/VBR |
| Fréquence d'échantillonnage | 16 kHz à 48 kHz (32 kHz, 44,1 kHz, 48 kHz pour accentuation) |
| Version étiquette ID3 compatible | 2.2, 2.3, 2.4 |
| Liste de lecture M3u Incompatible |
| MP3i (MP3 interactif), mp3 PRO | Incompatible |
Fichiers WAV
| Extension de fichier .wav |
| Bits de quantification 8 | et 16 (LPCM) |
| Fréquence d'échantillonnage | 16 kHz à 48 kHz (LPCM) |
Fichiers FLAC
- Selon l'encodeur, les fichiers FLAC risquent d'être illisibles.
| Extension de fichier .flac | |
| Fréquence d'échantillonnage | 8/11,025/12/16/22,05/24/32/44,1/48 kHz |
| Débit binaire de quantification | 16 bits |
| Mode de canal 1/2 canaux | |
Périphérique USB
- Il peut se produire un léger retard au début de la lecture de fichiers audio stockés sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.
| Hiéchartie des dossiers lisibles | Jusqu'à huit niveaux (dans la praticque, la hiéchartie compte moins de deux niveaux) |
| Dossiers lisibles Jusqu'à | 500 |
| Fichiers lisibles Jusqu'à | 15 000 |
| Lecture des fichiers protégés par des droits d'auteur | Incompatible |
| Périphérique USB partitionné | Seule la première partition est lisible. |
Séquence des fichiers audio
Sur cet appareil, l'utilisateur ne peut pas affecter de nombres de dossier ni spécifier les séquences de lecture. La série de fichier audio dépend du périphérique raccordé.
Notez que la lecture des fichiers masqués d'un périphérique USB est impossible.

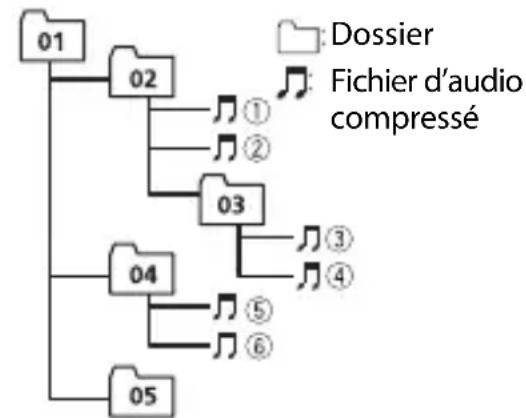

Exemple de hiérarchie
Level 1 Level 2 Level 3 Level 4
01 à 05 : numéro de dossier
① à : séquence de lecture
Droits d'auteur et marques commerciales
Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.
La redistribution et l'utilisation sous forme de source et sous forme binaire, avec ou sans modification, sont autorisées pour autant que les conditions suivantes soient remplies :
- Les redistributions de code source doivent mentionner l'avis de droit d'auteur ci-dessus, la présente liste de conditions et l'avis de non-responsabilité suivant.
- Les redistributions sous forme binaire doivent mentionner l'avis de droit
d'auteur ci-dessus, la présente liste de conditions et l'avis de non-responsabilité suivant dans la documentation et/ou les autres éléments fournis avec la distribution.
-Ni le nom de la Xiph. org Foundation, ni les noms de ses contributeurs ne peuvent être utilisés en vue d’approver ou de promouvoir des produits dérivés de ce LOGICIEL sans autorisation écrite préalable. LE PRESENT LOGICIEL EST FOURNI PAR LES TITULAIRES DE DROIT D'AUTEUR ET LES CONTRIBUTEURS « EN L'ETAT », ET AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, N'EST OFFERTE, Y COMPRIS ET SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITE MARCHANDE ET D'ADEQUATION À UNE UTILISATION PARTICULIERE. EN AUCUN CAS, LA FONDATION OU SES CONTRIBUTEURS NE POURRONT ÉTRE TENUS POUR RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, ACCESSOIRES, SPECIAUX, DES DOMMAGES ET INTÉRÊTS PUNITIFS OU DES DOMMAGES CONSECUTIFS (NOTAMMENT, MAIS SANS S'Y LIMITER, LE REMPLACEMENT DE PRODUITS OU DE SERVICES, LA PERTE DE JOUISSANCE, DE DONNÉES OU DE BÉNFICES OU ENCORE L'INTERRUPTION D'UNE ACTIVITE COMMERCIALE) QUELLES QU'EN SOIENT LES CAUSES ET QUEL QUE SOIT LE TYPE DE RESPONSABILITE, CONTRACTUELLE, STRICTE OU FONDEE DÉSUR UN DÉLIT CIVIL (Y COMPRIS PAR NÉGLIGENCE OU POUR UNE AUTRE CAUSE) RÉSULTANT D'UNE MANIÈRE OU D'UNE AUTRE DE L'UTILISATION DE CE LOGICIEL, même Si MENTION A ÉTÉ FAITE DE LA POSSIBILITÉ DE TELS DOMMAGES.
Android est une marque de Google LLC.
Généralités
Tension d'alimentation: 14,4 V CC (10,8 V à 15,1 V admissible)
Mise à la masse : pôle négatif
Consommation maximale : 10,0 A
Dimensions (L× H× P).. DIN Chassis: 178~mm× 50~mm× 97~mm Panneau avant: 188~mm× 58~mm× 17 mm D Chassis: 178~mm× 50~mm× 97~mm Panneau avant: 170~mm× 46~mm× 17 mm
Poids: 0,6 kg (MVH-330DAB)
Poids: 0,5 kg (MVH-130DAB)
Audio
Puissance de sortie maximale : 50W× 4 canaux/4 Ω
Puissance de sortie continue: 20W× 4 (50 Hz à 15 000 Hz, THD 5 %, impedance de charge 4 Ω, avec les deux canaux excités)
Impédance de charge: 4Ω (4Ω à 8Ω admis)
Niveau de sortie maximum de la sortie préampli.: 1,5 V
Correction physiologique: +8 dB (100 Hz), -1 dB (10 kHz) (volume : 28)
Réglage de tonalité (graves et aigus) Fréquence: 100 Hz (graves)/10 kHz (aigus) Plage d'égalisation: ±12 dB (par pas de ±2 dB)
Specification standard USB : USB 2.0 vitesse pleine
Alimentation maximale: 0,5 A
Protocole USB :
Système de fichiers : FAT12, FAT16, FAT32
Format de décodage MP3:
MPEG-1 et 2 Couche Audio 3
Format de décodage WMA :
Ver. 7, 8, 9 (2 canaux audio) (Windows)
Media Player)
Format de décodage FLAC:
v1.2.1 (Free Lossless Audio Codec)
Format de signal WAV:
PCM linéaire
Syntoniseur FM
Gamme de fréquences : 87,5 MHz à
108,0 MHz
Sensibilité utile: 11 dBμV (1,0 μV/75 Ω,
mono, S/B:30dB)
Rapport signal sur bruit : 65 dB (réseau IEC-)
Syntoniseur AM
Gamme de fréquences: 531 kHz à
1602kHz
Sensibilité utile: 25 V (S/B: 20 dB)
Rapport signal sur bruit :
58 dB (réseau IEC-A)
Syntoniseur DAB
Gamme de fréquences (Bande III):
174,928 MHz à 239,200 MHz (5 A à
13F)
Sensibilité utile (bande III) : -100 dBm
Rapport signal/bruit : 65 dB
Bluetooth
(MVH-330DAB)
Version: Bluetooth4.2 ^+ certificEDR
Puissance de sortie :
+4 dBm maximum (Classe de)
puissance 2)
Bande(s) de fréquences :
2400MHzà2483,5MHz
Profils Bluetooth :
Les caractéristiques et la présentation
peuvent être modifiées sans vis préalable.
Visitez www.pioneer-car.eu/fr/fr {ou www.pioneer-car.eu/eur/) pour enregistrer votre appareil.
Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.
28-8, Honkomagome 2-chome, Bunkyo-ku.
Tokyo 113-0021, Japon
28-8, XOHKOMBROMA 2-Home, BYHKЕ-KY.
Tokio 113-0021, Japon
HmnpTeP OOO "TNOHEP PYC"
105064, Moscou, r. Moskva, Ulitsa Tikhaya, dom 5, kvartira 19
TOn:+7(495)956-89-01
PIONEER EUROPE NV
Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique TEL: +32 (0)3570 05 11
Salamanca, Wellington Street, Slough, SL1 1YP, UK TEL: +44 (0)208 836 3500
