DEH-P8400MP - Autoradio PIONEER - Gratis gebruiksaanwijzing en handleiding

Producttype	Autoradio met cd/mp3-speler
Merk	PIONEER
Model	DEH-P8400MP
Afmetingen (B x H x D)	182 x 53 x 160 mm (schatting)
Gewicht	Ongeveer 1,5 kg (schatting)
Stroomvoorziening	12 V DC, negatief aan massa
Uitgangsvermogen	50 W max per kanaal (4 kanalen)
Luidsprekerimpedantie	4 tot 8 ohm
Belangrijkste functies	Cd/mp3-speler, FM/AM-radio, IP-BUS-ingang, voor/achter/subwoofer voorversterkeruitgangen, afneembaar voorpaneel, optionele stuurwielbediening
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen oplosmiddelen of schurende middelen.
Veiligheid	Niet blootstellen aan vocht. Gebruik alleen de aanbevolen zekeringen. Installatie door een professional aanbevolen.
Onderdelen	Afneembaar voorpaneel, extractiesleutels, montagebeugel, riem voor stuurwielbediening
Repareerbaarheid	Laat reparaties over aan een gekwalificeerde technicus.
Algemene informatie	Voertuigen met 12V-accu en negatieve massa. Kleurcodering van kabels conform ISO-normen.

Veelgestelde vragen - DEH-P8400MP PIONEER

Hoe installeer ik de autoradio DEH-P8400MP in mijn auto?

Koppel vóór installatie de negatieve pool van de accu los. Gebruik de meegeleverde onderdelen (beugel, schroeven). Houd de maximale installatiehoek van 60° ten opzichte van de horizontaal aan. Sluit de kabels aan volgens de kleurcodering in de handleiding. Voor voertuigen met links stuur volgt u de stappen voor het bevestigen van de stuurwielbediening.

Welke soorten luidsprekers kan ik met deze autoradio gebruiken?

Gebruik luidsprekers met een impedantie tussen 4 en 8 ohm en die een vermogen van 50 W aankunnen. Sluit luidsprekerdraden niet aan op massa en kortsluit ze niet.

Hoe sluit ik een externe versterker aan?

Verbind de blauw/witte draad van de autoradio met de stuuraansluiting van de versterker (max. 300 mA, 12 V DC). Gebruik RCA-kabels voor de voor/achter/subwooferuitgangen. Sluit deze draad niet aan op de voeding van de versterker.

Hoe verwijder ik het voorpaneel?

Trek het frame eraf, steek vervolgens de meegeleverde extractiesleutels in de sleuven van het apparaat tot ze vastklikken. Houd de sleutels tegen de zijkanten gedrukt en trek het apparaat eruit.

Welke audioformaten zijn compatibel?

Deze autoradio speelt audio-cd's en MP3-bestanden af die op CD-R/RW zijn gebrand. Hij leest CD-RW niet betrouwbaar. Het WMA-formaat wordt niet vermeld in de handleiding.

Hoe stel ik de tijd in?

De handleiding beschrijft het tijd instellen niet. Raadpleeg de volledige gebruikershandleiding. Houd gewoonlijk de functieknop ingedrukt of gebruik het instellingenmenu.

Wat te doen als het apparaat niet inschakelt?

Controleer de zekering (vervang deze door een identieke). Zorg ervoor dat de aansluiting van de rode draad (accessoire) correct is. Controleer of de accu van het voertuig is opgeladen en of de massa goed is aangesloten.

Hoe gebruik ik de stuurwielbediening?

Bevestig de binnenste beugel op het stuur met de meegeleverde riem, installeer vervolgens de buitenste beugel en de bedieningseenheid. Richt de kant met de pijl naar de bestuurder. Om de bediening te verwijderen, schuift u het losmaakgedeelte naar het stuur.

Wat betekenen de kleurcodes van de kabels?

Wit: linksvoor (+), Wit/zwart: linksvoor (-), Grijs: rechtsvoor (+), Grijs/zwart: rechtsvoor (-), Groen: linksachter of subwoofer (+), Groen/zwart: linksachter of subwoofer (-), Paars: rechtsachter of subwoofer (+), Paars/zwart: rechtsachter of subwoofer (-). Voedingsdraden: Geel (permanent 12V), Rood (accessoire 12V), Zwart (massa), Blauw/wit (versterker/antenne sturing).

Hoe reinig en onderhoud ik de autoradio?

Gebruik een zachte, droge doek om het voorpaneel en de behuizing te reinigen. Gebruik nooit oplosmiddelen, chemicaliën of schurende doeken. Vermijd vocht en hoge temperaturen.

GEBRUIKSAANWIJZING DEH-P8400MP PIONEER

De kleuren van de snoeren van dit toestel zijn gewijzigd.

Installatie met de rubber mof 5

Verwijderen van het apparaat 6

Meer over de bevestigingsschroeven voor het voorpaneel .... 6

Installeren van de stuurafstandsbediening .... 7

Installeren van de stuurafstandbediening in een auto met het stuur links .... 8

Opmerking:

• Dit apparaat is bestemd voor inbouw in auto's met een negatief geaarde 12-volts accu. Alvorens u het installeert in een auto, bus, vrachtwagen of ander voer- of vaartuig, dient u eerst te controleren of de accuspanning de juiste is.
• Om kortsluiting te vermijden, dient u vooral voor het installeren de negatieve accukabel los te maken.
• Zie voor het aansluiten van de eindversterker en andere apparatuur de gebruiksaanwijzing en volg de aanwijzingen nauwgezet op.
• Houd de bedrading op zijn plaats met kabelklemmen of met isolatieband. Wikkel ter bescherming ook isolatieband om de bedrading waar deze de metalen oppervlakken van de auto raakt.
• Leid de bedrading altijd zo dat deze niet in aanraking kan komen met bewegende onderdelen zoals de versnellingspook, de handrem en de geleiderails van de stoelen. Zet de bedrading stevig vast en vermijd ook plaatsen die warm worden, zoals bij een uitblaasopening van de autoverwarming. Als de isolatie smelt of door beweging doorslijt, zou er kortsluiting kunnen onstaan.
• Leid de gele draad niet door het brandschot naar de motorruimte voor aansluiting op de accu. Hierbij is de kans groot op beschadiging van de isolatie en zeer gevaarlijke kortsluiting.
• Maak de bedrading niet korter. Bij inkorten van de bedrading kan het beveiligingscircuit niet in werking treden wanneer dat nodig is.
• Tap geen stroom af van de bedrading door een stukje isolatie te verwijderen en een andere draad aan de kerndraad te verbinden. Hierdoor kan de maximale stroomcapaciteit van de draad overschreden worden, met als gevolg oververhitting.
• Gebruik voor het vervangen van de zekering uitsluitend een zekering van het op dit toestel gespecificeerde vermogen.

• Aangezien er gebruik is gemaakt van een uniek BPTL circuit, mag u de luidsprekersnoeren nooit rechtstreeks met de aarde verbinden en mag u ook niet de negatieve luidsprekerdraden gemeenschappelijk aansluiten.

• Sluit op dit apparaat luidsprekers aan die een hoog ingangsvermogen kunnen verwerken, van nominaal tenminste 50 W, met een impedantie van 4 tot 8 Ohm. Sluit u luidsprekers aan die niet aan deze eisen voldoen, dan bestaat er de kans dat de luidsprekers in brand vliegen, beginnen te roken of anderszins beschadigd raken.

• Wanneer de signaalbron van dit product aan (ON) staat, wordt er een controlesignaal geproduceerd via de blauw/witte draad. Sluit deze aan op een systeem-afstandsbediening van een externe power versterker, of op de auto-antenne relais bedieningsaansluiting van de auto zelf (max. 300 mA 12 Volt gelijkstroom). Als de auto voorzien is van een glas-antenne, dient u de aansluiting te maken op de aansluiting van de stroomvoorziening van de antennebooster.
• Als u met dit apparaat een externe eindversterker gebruikt, let dan op dat u niet de blauw/witte draad aansluit op de stroomvoorzieningsaansluiting van de eindversterker. Sluit de blauw/witte draad ook niet aan op de stroomaansluiting van de auto-antenne. Een dergelijke aansluiting kan een te grote stroomafname en daarmee storing veroorzaken.
• Om kortsluiting te voorkomen dient u de losgekoppelde draad af te dekken met isolatieband. Vergeet vooral niet de ongebruikte luidsprekerdraden te isoleren. Als de draden niet geïsoleerd zijn, bestaat er het gevaar van kortsluiting.
• Om vergissingen te voorkomen is de ingangskant van de IP-BUS aansluiting blauw uitgevoerd en de uitgangskant zwart. Let op dat u bij het aansluiten deze kleurcode volgt.

- Bij inbouw van dit apparaat in een auto waarvan het contactslot geen “ACC” stand heeft, dient u de rode stroomdraad van dit apparaat aan te sluiten op een aansluitpunt waarvan de stroom wordt in- en uitgeschakeld door ON/OFF zetten van het contactsleuteltje. Als u deze stroomdraad aansluit op een punt dat altijd stroom krijgt, kan de accu leegraken als u de auto enkele uren ongebruikt laat. (Afb. 1)

• De zwarte draad is de aardedraad. Aard deze draad gescheiden van de aarde van toestellen met een hoog vermogen, bijvoorbeeld eindversterkers. De toestellen zouden namelijk mogelijk worden beschadigd of er worde brand veroorzaakt indien u dit toestel tezamen met andere toestellen aardt en de aarde wordt ontkoppeld.
• Snoeren voor dit toestel en overeenkomende snoeren voor andere toestellen hebben mogelijk verschillende kleuren ookal is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit toestel met een ander toestel daarom de installatiehandleiding van beide toestellen en verbind de snoeren met dezelfde functie met elkaar.

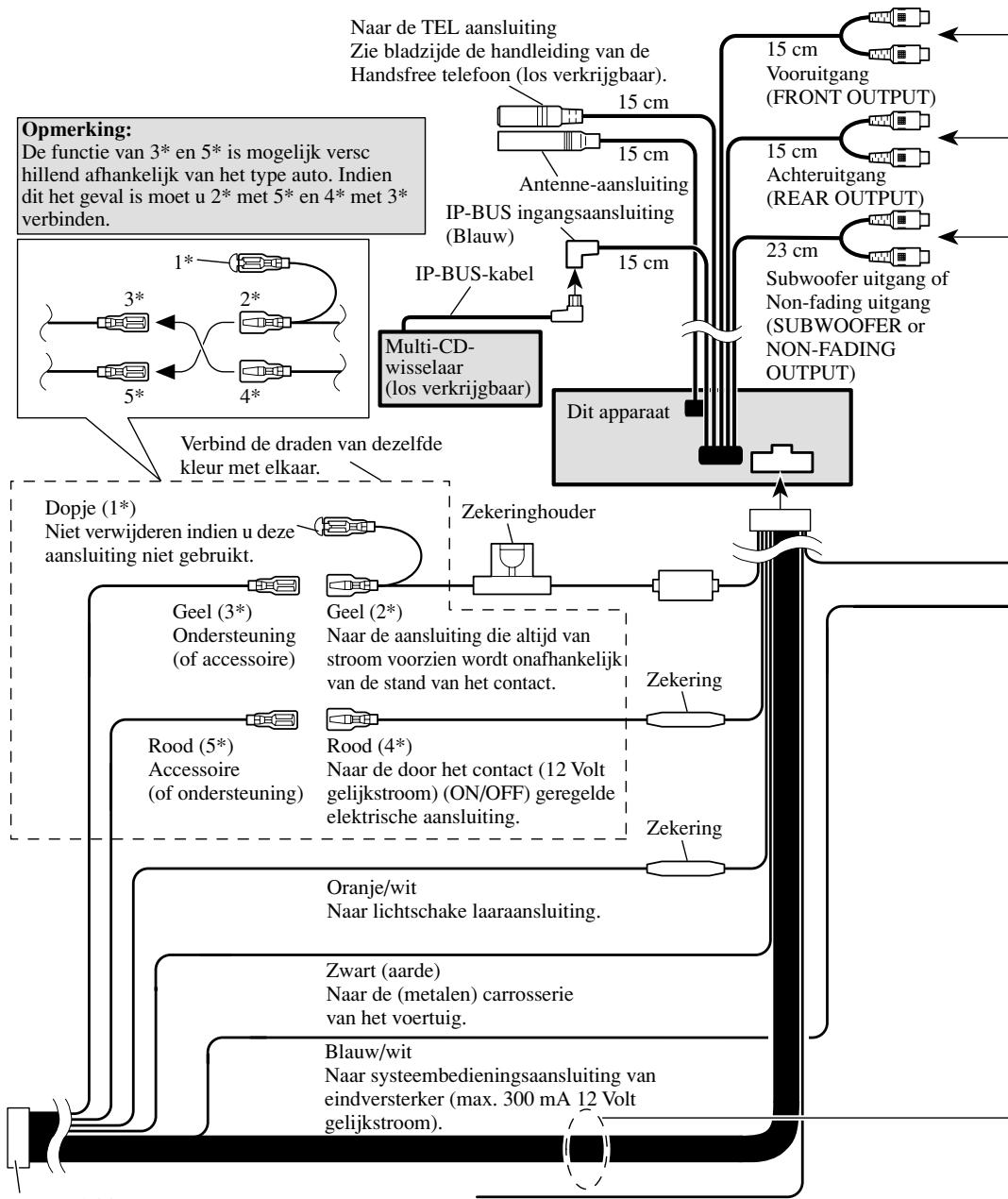


ISO aansluiting
Opmerking:
In bepaalde auto's is de ISO aansluiting mogelijk in tweeën verdeeld. U moet in dat geval een verbinding met beide aansluitingen maken.

Geel/zwart

Gebruikt u een celluaire telefoon, sluit u deze dan aan via de Audio Mute dempingsaansluiting voor de cellulaire telefoon. Maakt u daarvan geen gebruik, laat de Audio Mute dempingsaansluiting dan vrij, zonder hierop iets aan te sluiten.

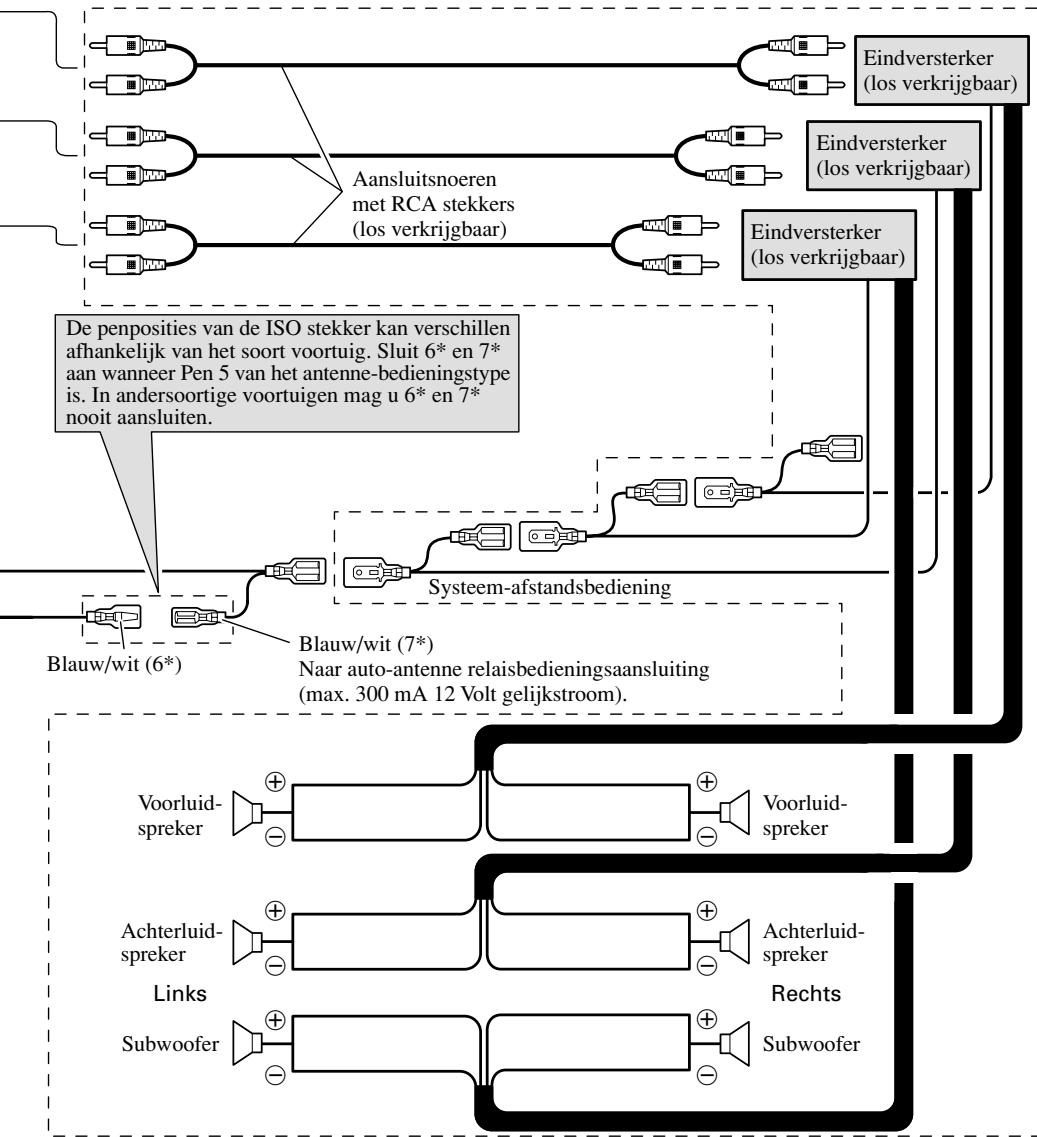


    H["Blauw/wit (6*)"] --> I["Systeem-afstandsbediening"]
    I --> J["Eindversterker (los verkrijgbaar)"]
    K["Aansluitsoeren met RCA stekkers (los verkrijgbaar)"] --> L["Eindversterker (los verkrijgbaar)"]
    M["De penposities van de ISO stekker kan verschillen afhankelijk van het soort voortuig. Sluit 6* en 7* aan wanneer Pen 5 van het antenne-bedieningtype is. In andersoortige voortuigen mag u 6* en 7* nooit aansluiten."] --> I

    style A fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style I fill:#ccf,stroke:#333
    style M fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333
    style S fill:#f9f,stroke:#333
    style T fill:#f9f,stroke:#333
    style U fill:#f9f,stroke:#333
    style V fill:#f9f,stroke:#333
    style W fill:#f9f,stroke:#333
    style X fill:#f9f,stroke:#333
    style Y fill:#f9f,stroke:#333
    style Z fill:#f9f,stroke:#333
    style AA fill:#f9f,stroke:#333
    style AB fill:#f9f,stroke:#333
    style AC fill:#f9f,stroke:#333
    style AD fill:#f9f,stroke:#333
    style AE fill:#f9f,stroke:#333
    style AF fill:#f9f,stroke:#333
    style AG fill:#f9f,stroke:#333
    style AH fill:#f9f,stroke:#333
    style AI fill:#f9f,stroke:#333
    style AJ fill:#f9f,stroke:#333
    style AK fill:#f9f,stroke:#333
    style AL fill:#f9f,stroke:#333
    style AM fill:#f9f,stroke:#333
    style AN fill:#f9f,stroke:#333
    style AO fill:#f9f,stroke:#333

Luidsprekerdraden

Wit : Linksvoor ⊕

Wit/zwart : Linksvoor ⊖

Grijs : Rechtsvoor ⊕

Grijs/zwart : Rechtsvoor ⊖

Groen : Linksachter ⊕ of Subwoofer ⊕

Groen/zwart : Linksachter ⊖ of Subwoofer ⊖

Maak deze verbindingen indien u een los verkrijgbare versterker gebruikt.

Opmerking:

Verander de basisinstelling van dit product (zie bladzijde de Gebruiksaanwijzing). De subwoofer weergave van dit product is in mono.

Opmerking:

• Voor u het apparaat definitief installeert, is het raadzaam eerst alle aansluitingen tijdelijk te maken om te controleren of alles naar behoren functioneert, zodat u later niet voor verrassingen komt te staan.
• Gebruik voor het installeren uitsluitend de bij het apparaat geleverde onderdelen. Toepassing van andere dan de goedgekeurde onderdelen kan leiden tot storing in de werking van het apparaat.
• Raadpleeg uw dichtstbijzijnde dealer als het voor het installeren van het apparaat nodig blijkt gaten te boren, of andere wijzigingen aan te brengen aan de auto.
• Installeer het apparaat op een plaats waar het de bestuurder niet in de weg kan zitten en waar het ook bij een noodstop e.d. geen gevaar voor de inzittenden kan opleveren.
• De halfgeleider-laser in het apparaat is gevoelig voor beschadiging door oververhitting, dus installeer het apparaat niet te dicht in de buurt van de autoverwarming of de warme luchtsroom daarvan.

- Als u het apparaat onder een al te steile hoek installeert, d.w.z. meer dan 60° uit het horizontale vlak, zal het niet naar behoren kunnen werken. (Afb. 3)

60°

Afb. 3

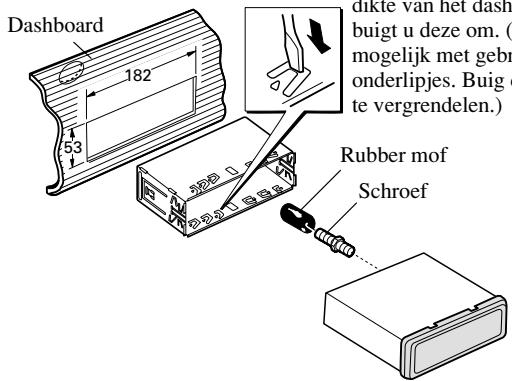

Installatie met de rubber mof

Dashboard 182 53 dikte van het dash buigt u deze om. ( mogelijk met gebr onderlipjes. Buig te vergrendelen.) Rubber mof Schroef

Afb. 4

Houder

Nadat u de houder in het dashboard hebt geplaatst, kiest u de juiste lijpjes voor de dikte van het dashboard-materiaal en buigt u deze om. (Plaats zo stevig als mogelijk met gebruik van de boven- en onderlipjes. Buig de lipjes 90 graden om te vergrendelen.)

Frame

Trek naar buiten om het frame te verwijderen. (Om het frame weer aan te brengen, plaatst u de kant met de groef omlaag en bevestigt u het aldus.)

Steck de bijgeleven in het apparaat, z aangegeven, tot z vastklikken. Hou zijkanten van het en trek het appar

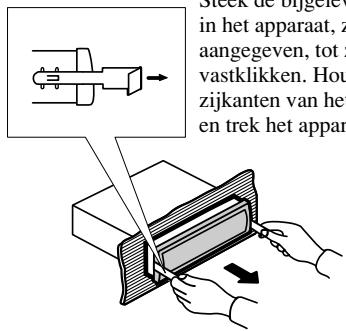

Steek de bijgeleverde verwijdersleutels in het apparaat, zoals in de afbeelding aangegeven, tot ze op hun plaats vastklikken. Hould de sleutels tegen de zijkanten van het apparaat aangedrukt en trek het apparaat naar buiten.

Afb. 5

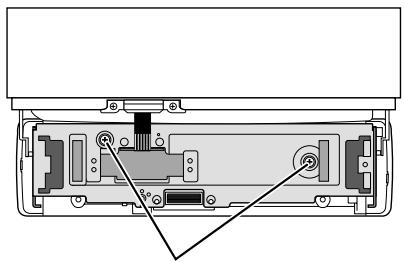

Meer over de bevestigingsschroeven voor het voorpaneel

Indien u de functie voor Los maken en bevestigen van het voorpaneel niet gebruikt, moet u met de bijgeleverde bevestigingsschroeven het voorpaneel aan dit apparaat vastzetten.

Afb. 6

⚠ WAARSCHUWING

• Installeer de stuurafstandsbediening niet op plaatsen waar het de werking van veiligheidsmechanismen, bijvoorbeeld een airbag, zou kunnen hinderen. Een verkeerde plaats kan ernstige ongelukken veroorzaken.
• Installeer de stuurafstandsbediening niet op plaatsen waar het het sturen of de bediening van de versnellingspook en andere mechanismen zou kunnen hinderen. Een verkeerde plaats kan ernstige ongelukken veroorzaken.

LET OP

• Voor het installeren van deze stuurafstandsbediening is ervaring vereist. Laat het installeren derhalve over aan uw handelaar of de plaats van aankoop.
• Installeer deze stuurafstandsbediening uitsluitend met de bijgeleverde onderdelen. Het gebruik van andere onderdelen kan de stuurafstandsbediening beschadigen of de stuurafstandsbediening zou bij het gebruik van verkeerde onderdelen los kunnen schieten met ongelukken tot gevolg.
• Installeer de stuurafstandsbediening zoals in deze gebruiksaanwijzing wordt beschreven. Dit nalaten kan ongelukken veroorzaken.
• Installeer de stuurafstandsbediening niet in de buurt van de portieren waar het gemakkelijk aan regenwater wordt blootgesteld. Vocht in de stuurafstandsbediening veroorzaakt mogelijk rook of brand.

⚠ WAARSCHUWING

• Bevestig de stuurafstandsbediening stevig aan het stuur met gebruik van de riem. Een loszittende stuurafstandsbediening kan het besturen van de auto hinderen met mogelijk ongelukken tot gevolg.
• Bevestig de stuurafstandsbediening niet aan de buitenrand van het stuur. Dit zou namelijk het besturen van de auto hinderen met mogelijk ongelukken tot gevolg. Bevestig de stuurafstandsbediening altijd aan de binnenrand van het stuur zoals u in de afbeelding ziet. (Afb. 7)

Opmerking:

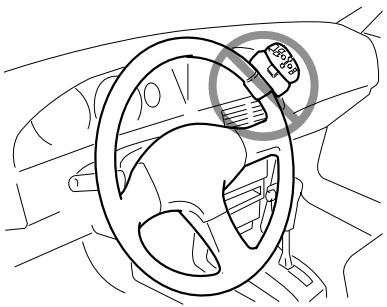

• Plaats de stuurafstandsbediening niet ergens waar het het zicht van de bestuurder zou kunnen verslechteren.
• De ideale plaats voor de stuurafstandsbediening is verschillend afhankelijk van het interieur van de auto. Kies een plaats waar de signalen goed van de stuurafstandsbediening naar de autostereoinstallatie kunnen worden gestuurd.

Installeren van de stuurafstand- bediening in een auto met het stuur links

Opmerking:

- Voor het installeren van de stuurafstandsbe-diening in een auto met het stuur rechts moet u de horizontale posities omkeren.

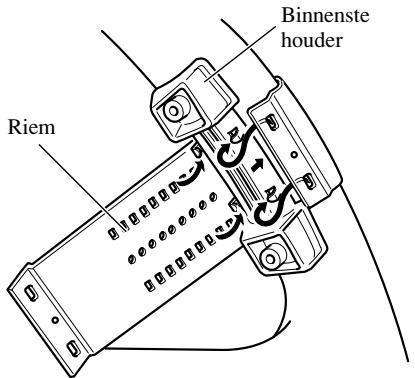

1. Zet de binnenste houder aan de binnenrand van het stuur vast met de riem. (Afb. 8)

- Bevestig de binnenste houder zodanig op het stuur dat de met een pijl gemarkeerde kant naar de bestuurder wijst, zoals in de afbeelding wordt getoond.

Binnenste houser Riem

Afb. 8

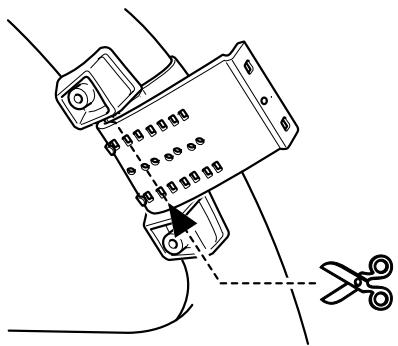

2. Knip het overtollige gedeelte van de riem bij het midden van de binnenste houder af. (Afb. 9)

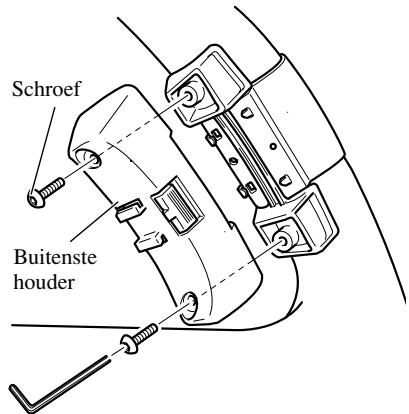

3. Plaats de buitenste houder op de binnenste houder en zet met schroeven vast. (Afb. 10)

- Draai de schroeven goed vast met de bijgeleverde steeksleutel.

Schroef Buitenste houser

Afb. 10

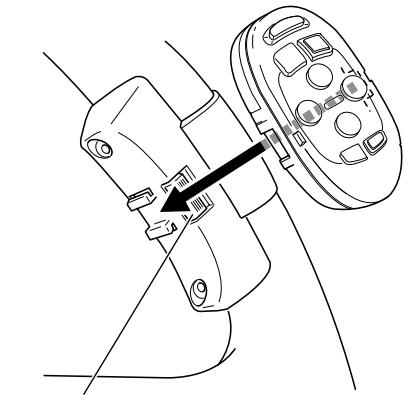

4. Plaats de stuurafstandsbediening in de houder. (Afb. 11)

- Bij het verwijderen van de stuurafstandsbediening uit de houder moet u het geribbelde gedeelte voor het ontgrendelen naar het stuur drukken en dan de stuurafstandsbediening naar u toe schuiven.

Gedeelte voor ontgrendelen
Afb. 11

PIONEER CORPORATION
