DEH-P8400MP - Autoradio PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Autoradio con lettore CD/MP3
Marca	PIONEER
Modello	DEH-P8400MP
Dimensioni (L x A x P)	182 x 53 x 160 mm (stima)
Peso	Circa 1,5 kg (stima)
Alimentazione	12 V CC, negativo a massa
Potenza di uscita	50 W max per canale (4 canali)
Impedenza degli altoparlanti	4 a 8 ohm
Funzioni principali	Lettore CD/MP3, sintonizzatore radio FM/AM, ingresso IP-BUS, uscite preamplificate anteriori/posteriori/subwoofer, pannello frontale rimovibile, telecomando al volante opzionale
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi o prodotti abrasivi.
Sicurezza	Non esporre all'umidità. Utilizzare solo i fusibili consigliati. Si consiglia l'installazione da parte di un professionista.
Pezzi di ricambio	Pannello frontale rimovibile, chiavi di estrazione, staffa di montaggio, cinghia per telecomando al volante
Riparabilità	Affidare qualsiasi riparazione a un tecnico qualificato.
Informazioni generali	Veicoli con batteria 12 V e massa negativa. Codice colore dei cavi conforme alle norme ISO.

Domande frequenti - DEH-P8400MP PIONEER

Come installare l'autoradio DEH-P8400MP nella mia auto?

Prima dell'installazione, scollegare il terminale negativo della batteria. Utilizzare i pezzi forniti (supporto, viti). Rispettare l'angolo di installazione massimo di 60° rispetto all'orizzontale. Collegare i cavi secondo il codice colore indicato nel manuale. Per i veicoli con guida a sinistra, seguire le fasi di fissaggio del telecomando al volante.

Che tipo di altoparlanti posso usare con questa autoradio?

Utilizzare altoparlanti con impedenza compresa tra 4 e 8 ohm e in grado di sopportare una potenza di 50 W. Non collegare i fili degli altoparlanti a massa e non cortocircuitarli.

Come collegare un amplificatore esterno?

Collegare il filo blu/bianco dell'autoradio al terminale di comando dell'amplificatore (max 300 mA, 12 V CC). Utilizzare cavi RCA per le uscite anteriori/posteriori/subwoofer. Non collegare questo filo all'alimentazione dell'amplificatore.

Come rimuovere il pannello frontale?

Tirare la cornice per rimuoverla, quindi inserire le chiavi di estrazione fornite nelle fessure dell'unità fino a che non scattano. Tenendo le chiavi premute contro i lati, rimuovere l'unità.

Quali formati audio sono compatibili?

Questa autoradio legge CD audio e file MP3 masterizzati su CD-R/RW. Non legge in modo affidabile i CD-RW. Il formato WMA non è menzionato nel manuale.

Come regolare l'ora?

Il manuale non dettaglia la regolazione dell'ora. Consultare il manuale d'uso completo. Generalmente, tenere premuto il pulsante di funzione o utilizzare il menu delle impostazioni.

Cosa fare se l'apparecchio non si accende?

Verificare il fusibile (sostituirlo con uno identico). Assicurarsi che il collegamento del filo rosso (accessorio) sia corretto. Controllare che la batteria del veicolo sia carica e che il negativo sia ben collegato.

Come utilizzare il telecomando al volante?

Fissare il supporto interno sul volante con la cinghia fornita, quindi installare il supporto esterno e l'unità del telecomando. Dirigere il lato con la freccia verso il conducente. Per rimuovere il telecomando, far scorrere la sezione di rilascio verso il volante.

Qual è il significato dei codici colore dei cavi?

Bianco: anteriore sinistro (+), Bianco/nero: anteriore sinistro (-), Grigio: anteriore destro (+), Grigio/nero: anteriore destro (-), Verde: posteriore sinistro o subwoofer (+), Verde/nero: posteriore sinistro o subwoofer (-), Viola: posteriore destro o subwoofer (+), Viola/nero: posteriore destro o subwoofer (-). I fili di alimentazione: Giallo (permanente 12V), Rosso (accessorio 12V), Nero (massa), Blu/bianco (comando amplificatore/antenna).

Come pulire e mantenere l'autoradio?

Utilizzare un panno morbido e asciutto per pulire il pannello frontale e il corpo. Non usare mai solventi, prodotti chimici o panni abrasivi. Evitare umidità e temperature elevate.

MANUALE UTENTE DEH-P8400MP PIONEER

Questo prodotto è conforme ai nuovi codici colori.

Collegamento delle unità ...... 1

Installazione 5

Installazione con la boccola in gomma ..... 5

Rimozione dell'unità 6

Viti di fissaggio per il pannello anteriore ...... 6

Installazione del telecomando da volante 7

Installazione dell'unità su un'auto con volante a sinistra 8

Nota:

• Questo apparecchio è per veicoli con una batteria da 12 volt e una messa a massa negativa. Prima di installarlo in un veicolo sportivo, in un autocarro o in un autobus, controllare la tensione della batteria.
• Per evitare cortocircuiti nell'impianto elettrico, accertarsi di scollegare il cavo della batteria ⊖ prima di iniziare l'installazione.
• Fare riferimento al manuale di istruzioni per i dettagli sul collegamento dell'amplificatore di potenza e di altri apparecchi, quindi eseguire i collegamenti correttamente.
• Fissare i fili con dei fermacavi o del nastro adesivo. Per proteggere i fili, avvolgervi attorno del nastro adesivo nei punti in cui essi sono a contatto con parti metalliche.
• Disporre e fissare tutti i fili in modo tale che essi non tocchino alcuna parte in movimento, come l'asta del cambio, il freno a mano e le guide dei sedili. Non disporre i fili in luoghi esposti al calore, come nei pressi della bocca di efflusso dell'impianto di riscaldamento. Se la guaina isolante dei fili si fonde o si lacera, c'è il pericolo che i fili possano provocare cortocircuiti alla carrozzeria del veicolo.
• Non far passare il cavo giallo attraverso un foro per inserirlo nel vano motore per collegare la batteria. Questo danneggia la guaina isolante del cavo e può causare un cortocircuito molto pericoloso.
• Non accorciare i cavi. Se si accorciano i cavi, il circuito di protezione potrebbe non funzionare quando invece dovrebe.
• Non fornire mai alimentazione ad un altro apparecchio tagliando la guaina isolante del cavo di alimentazione dell'apparecchio e collegando il cavo. La capacità di corrente del cavo sarà superata causando surriscaldamento.
• Quando bisogna sostituire il fusibile, utilizzare solo un fusibile di valore specificato per questa unità.

• Poiché è impiegato un unico circuito BPTL, non eseguire mai i collegamenti in modo tale che i fili degli altoparlanti siano messi a massa direttamente o in modo tale che i fili degli altoparlanti sinistro e destro ⊖ siano in comune.

• I diffusori collegati a quest'unità devono essere di alta potenza da almeno 50 W e da 4 a 8 ohm. Se si usano diffusori con uscita e/o ingresso inferiori, questi possono prendere fuoco, emettere fumo o venir danneggiati in altro modo.

• Attivando la sorgente di questo apparecchio, attraverso il cavo blu/bianco viene emesso un segnale di comando. Collegare questo cavo al dispositivo di comando a distanza di un sistema di amplificatore di potenza esterno, o al terminale di comando del relais dell'antenna ad alzo automatico (massimo 300 mA, con corrente continua a 12 V). Se l'automobile dispone di una antenna a vetro, collegare il cavo al terminale di alimentazione del booster dell'antenna.
• Quando si usa un amplificatore di potenza esterno con questo sistema, accertarsi di non collegare il cavo blu/bianco al terminale di alimentazione dell'amplificatore. Allo stesso modo, non collegare il cavo blu/bianco al terminale di alimentazione dell'antenna automatica. Tale collegamento potrebbe causare un consumo di corrente eccessivo e provocare problemi di funzionamento.
• Per evitare corti circuiti, coprire con nastro isolante il cavo staccato. In particolare, devono assolutamente essere ricoperti con nastro isolante i cavi non usati degli altoparlanti. Se i cavi non vengono isolati possono verificarsi dei pericolosi corti circuiti.
• Per evitare un collegamento sbagliato, il lato di ingresso del connettore IP-BUS è blu, mentre il lato di uscita è nero. Collegare i connettori dello stesso colore correttamente.

- Se questo apparecchio viene installato in un veicolo che non possiede una posizione ACC (accessoria) sull'interruttore di accensione, il cavo rosso dell'apparecchio deve essere collegato ad un terminale accoppiato con le operazioni di accensione/spegnimento dell'interruttore di accensione. Se ciò non viene fatto, la batteria del veicolo può scaricarsi quando si lascia il veicolo per alcune ore. (Fig. 1)

Posizione ACC presente Posizione ACC assente
Fig. 1

• Il cavo nero è quello di messa a terra. Mettere a terra questo cavo separatamente da quello di messa a terra di apparecchi funzionanti con corrente a tensioni elevate, quali gli amplificatori di potenza. Se gli apparecchi si trovano messi a terra insieme, in caso di distacco della messa a terra, possono verificarsi incendi, o prodursi danni agli apparecchi.
• I cavi per questo apparecchio e quelli per altri apparecchi possono avere colori diversi, pur svolgendo la stessa funzione. Per il collegamento di questo apparecchio ad un'altro, vedere i manuali di installazione di entrambi gli apparecchi, e provvedere al collegamento dei cavi aventi la stessa funzione.

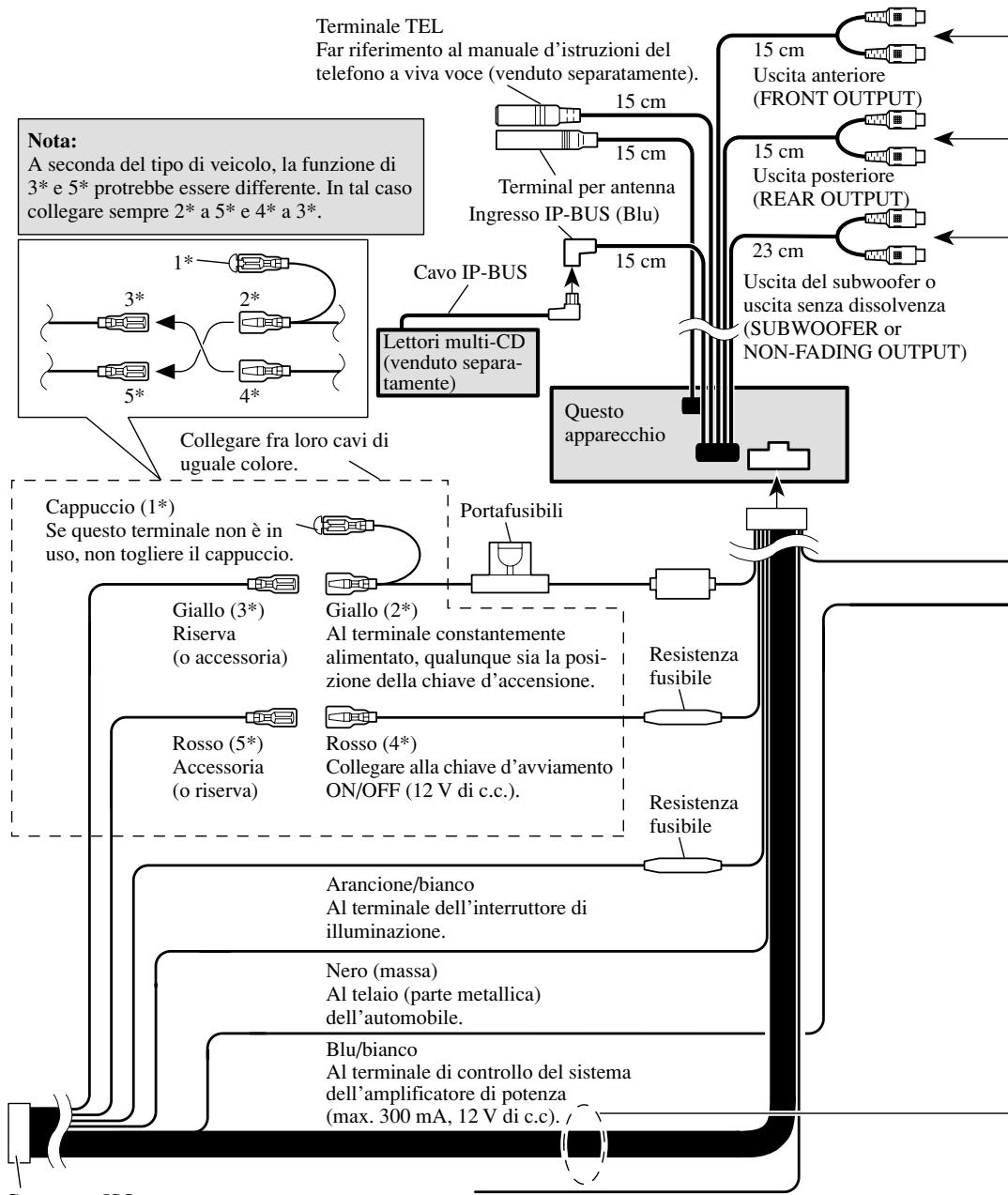


    H["Collegare fra loro cavi di uguale colore"] --> I["Cappuccio (1*) Se questo terminale non è in uso, non togliere il cappuccio."]

    J["Giallo (3*) Riserva (o accessoria)"] --> K["Giallo (2*) Al terminale constantemente alimentato, qualunque sia la posi-zione della chiave d'accensione."]
    L["Rosso (5*) Accessoria (o riserva)"] --> M["Rosso (4*) Collegare alla chiave d'avviamento ON/OFF (12 V di c.c.)"]

    N["Portafusibili"] --> O["Resistenza fusibile"]
    P["Arancione/bianco Al terminale dell'interruttore di illuminazione."] --> Q["Nero (massa) Al telaio (parte metallica) dell'automobile."]
    R["Blu/bianco Al terminale di controllo del sistema dell'amplificatore di potenza (max. 300 mA, 12 V di c.c.)"] --> S["Resistenza fusibile"]

    T["Terminale TEL Far riferimento al manuale d'istruzioni del telefono a viva voce (venduto separatamente)."] --> U["15 cm"]
    U --> V["15 cm"]
    V --> W["15 cm"]

    X["Note: A seconda del tipo di veicolo, la funzione di 3* e 5* protrebbe essere differente. In tal caso collegare sempre 2* a 5* e 4* a 3*."] --> Y["1*"]
    Y --> Z["2*"]
    Z --> AA["3*"]
    AA --> AB["4*"]

    AC["Correntura ISO"] --> AD["End"]

Connettore ISO
Nota:
In alcuni veicoli, il connettore ISO potrebbe essere diviso in due. In tal caso, non mancare di connettere ambedue i connettori.
Giallo/nero
Se si usa un telefono cellegarlo tramite il cavo di silenziamento audio sul telefono cellulare. In caso contrario, non collegare affatto il cavo selinziamento audio.

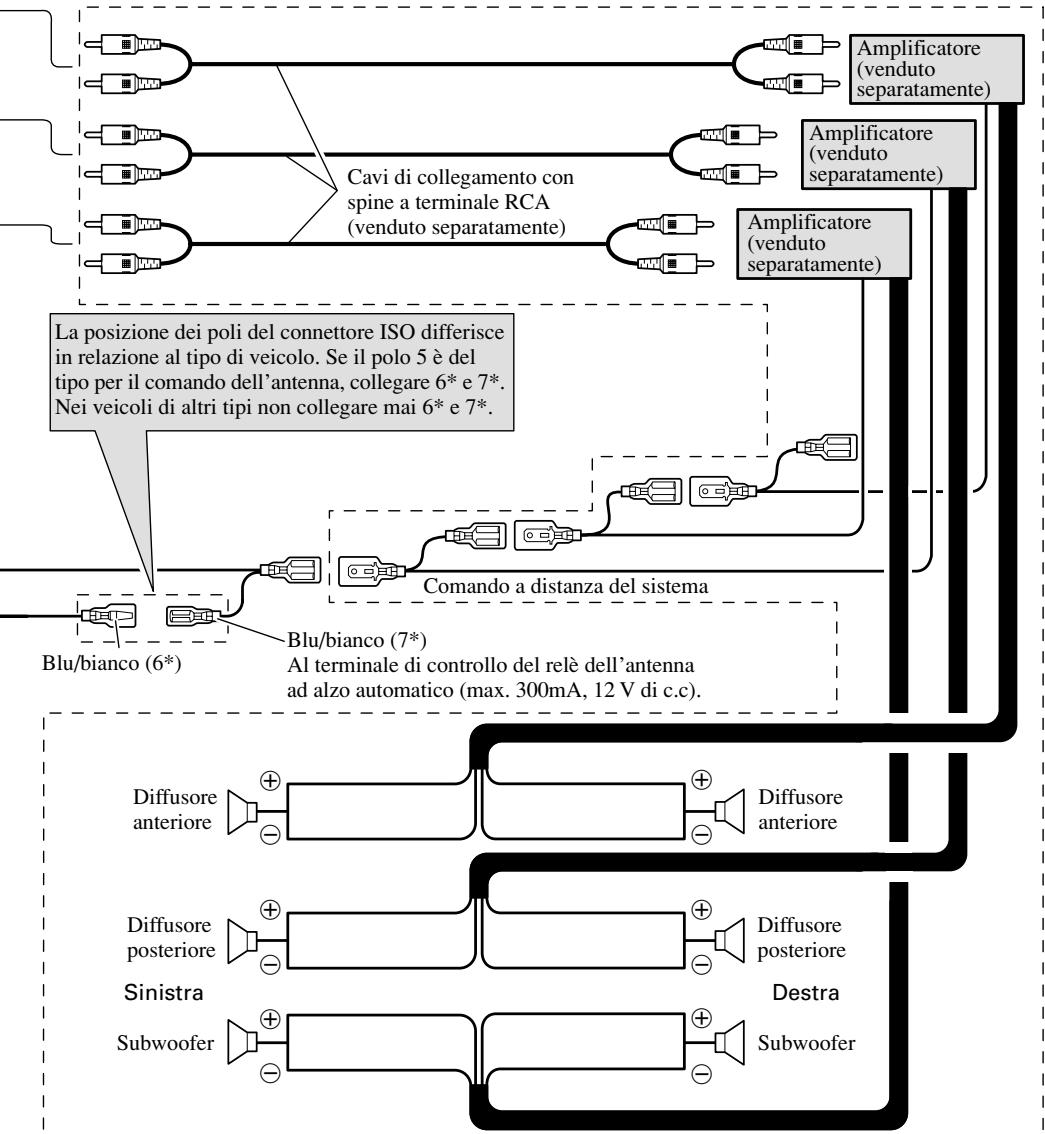


Cavi diffusore

Bianco : Anteriore sinistro ⊕

Bianco/nero : Anteriore sinistro ⊖

Grigio : Anteriore destro ⊕

Grigio/nero : Anteriore destro ⊖

Verde : Posteriore sinistro ⊕ o Subwoofer ⊕

Verde/nero : Posteriore sinistro ⊖ o Subwoofer ⊖

Violetto : Posteriore destro ⊕ o Subwoofer ⊕

Violetto/nero : Posteriore destro ⊖ o Subwoofer ⊖

Effettuare questi collegamenti quando si usa in differente amplificatore.

Nota:

Cambiare l'impostazione iniziale di questo prodotto (far riferimento al manuale d'istruzioni per l'uso). L'uscita subwoofer di questa unità è di tipo mono.

Fig. 2

Note:

• Prima di installare definitivamente l'apparecchio, collegare i fili temporaneamente e accertarsi che tutti i collegamenti siano corretti e che l'apparecchio e il sistema funzionino correttamente.
• Per un'installazione appropriata, usare soltanto i pezzi in dotazione all'apparecchio. L'uso di pezzi non autorizzati può causare problemi di funzionamento.
• Rivolgersi al più vicino rivenditore se l'installazione richiede la trapanatura di fori o altre modifiche del veicolo.
• Installare l'apparecchio in un punto in cui esso non intralci le manovre del conducente e in cui non possa provocare lesioni ai passeggeri nel caso dell'arresto improvviso del veicolo, come nel caso di una frenata d'emergenza.
• Il laser a semiconduttore subisce danni se si surriscalda; pertanto, non installare l'apparecchio in luoghi esposti al calore, come per esempio nei pressi della bocca di efflusso dell'impianto di riscaldamento.

- Se l'angolo di installazione supera i 60° rispetto alla posizione orizzontale, l'apparecchio potrebbe non fornire prestazioni ottimali. (Fig. 3)

60°

Fig. 3

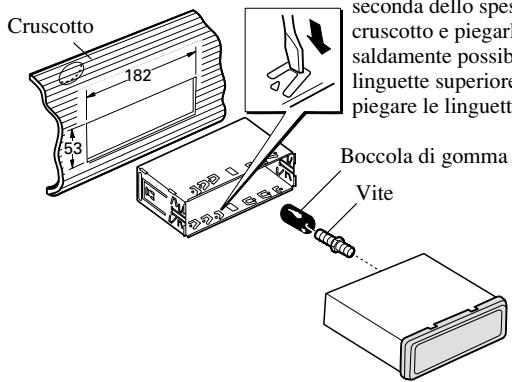

Installazione con la boccola in gomma

Cruscotto 182 53 seconda dello spe cruscotto e piegar saldamente possib linguette superior piegare le linguette Boccola di gomma Vite

Fig. 4

Supporto

Dopo aver inserito il supporto nel cruscotto, selezionare le linguette appropriate a seconda dello spessore del materiale del cruscotto e piegarle. (Installare quanto più saldamente possibile servendosi delle linguette superiore e inferiore. Per fissare, piegare le linguette a 90 gradi.)

Cornice

Tirare verso l'esterno per staccare la cornice. (Per riattaccare la cornice, applicarla puntando il lato con la scanalatura verso il basso.)

Insertre le chava dotazione nell'ap mostrato nella fi tano in posizioni premute contro i estrarre l'appare

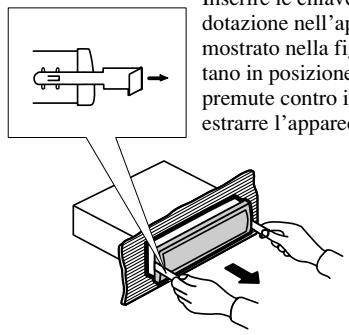

Inserire le chiavette di estrazione in dotazione nell'apparecchio, come mostrato nella figura, finché non scattano in posizione. Tenendo le chiavette premute contro i lati dell'apparecchio, estrarre l'apparecchio.

Fig. 5

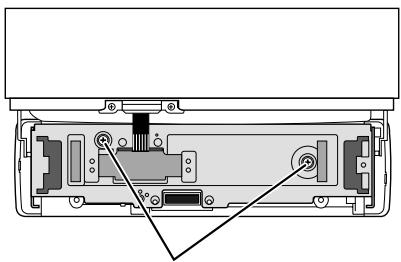

Viti di fissaggio per il pannello anteriore

Se non si usa la funzione Rimozione e applicazione del pannello anteriore, usare le viti di fissaggio in dotazione per fissare il pannello anteriore su questo apparecchio.

Fig. 6

AVVERTIMENTO

• Evitare di installare questa unità in luoghi dove il funzionamento di dispositivi di sicurezza come palloni a gonfiaggio automatico possa essere ostacolato dall'apparecchio. Altrimenti c'è rischio di incidenti mortali.
• Evitare di installare questa unità in luoghi dove possa interferire con l'uso del volante o della leva del cambio. Altrimenti ne possono risultare incidenti stradali.

ATTENZIONE

• L'installazione di questa unità richiede capacità e esperienza specializzate. L'installazione dell'unità deve essere affidata al rivenditore presso cui è avvenuto l'acquisto.
• Installare l'unità usando solo le parti in dotazione all'unità. Se si usano altre parti, questa unità può essere danneggiata o smontata, causando incidenti o problemi.
• Installare l'unità come precisato nel manuale. Altrimenti potrebbero verificarsi incidenti.
• Non installare l'unità vicino alle portiere dove acqua piovana possa essere rovesciata sull'unità. La penetrazione di acqua nell'unità può causare l'emissione di fumo o incendi.

AVVERTIMENTO

• Fissare questa unità saldamente al volante con la cinghia in dotazione. Se l'unità non è ben fissata, disturba la stabilità di guida e può causare incidenti stradali.
• Non applicare questa unità alla circonferenza esterna del volante, altrimenti disturba la stabilità di guida e causa incidenti stradali. Applicare sempre l'unità alla circonferenza interna del volante come illustrato. (Fig. 7)

Nota:

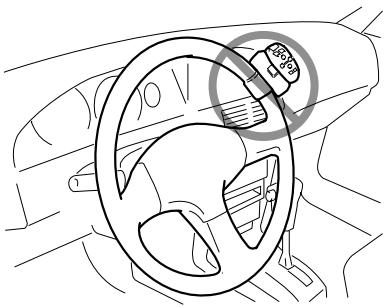

• Non installare questa unità dove possa ostruire la vista del conducente.
• Dal momento che la conformazione dell'abitacolo differisce da una vettura all'altra, anche la posizione ideale per l'installazione dell'apparecchio è diversa. Per l'installazione dell'apparecchio scegliere una posizione che assicuri una trasmissione ottimale dei segnali dall'apparecchio all'autostereo.

Installazione dell'unità su un'auto con volante a sinistra

Nota:

- Quando l'unità viene installata su un'auto con volante a destra, le posizioni orizzontali sono invertite.

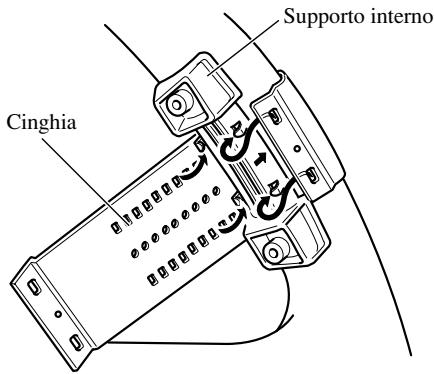

1. Assicurare il supporto interno alla circonferenza interna del volante con la cinghia. (Fig. 8)

- Montare il supporto interno sul volante in modo che il lato contrassegnato dalla freccia sia rivolto verso il guidatore, come indicato in figura.

Supporto interno Cinghia

Fig. 8

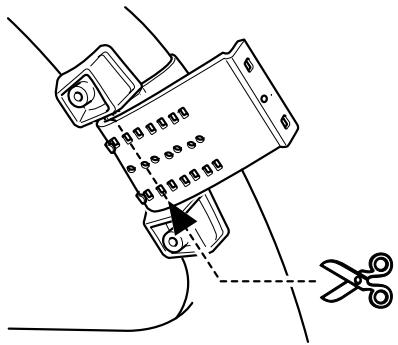

2. Tagliare la parte avanzante della cinghia al centro del supporto interno. (Fig. 9)

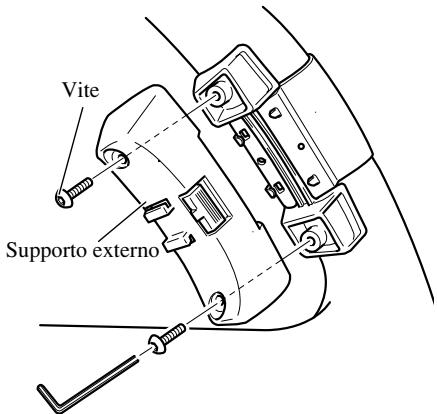

3. Installare il supporto esterno sul supporto interno e fissare con le viti. (Fig. 10)

- Serrare le viti con la chiave esagonale in dotazione.

Vite Supporto externo

Fig. 10

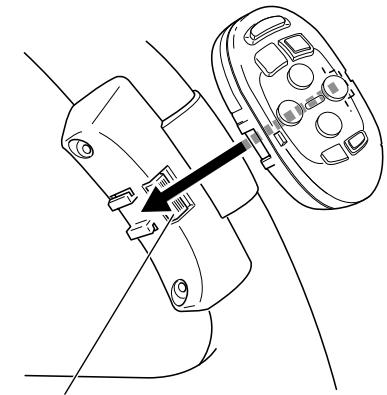

4. Installare l'unità del telecomando sul supporto. (Fig. 11)

- Togliendo il telecomando dal supporto, spostare la parte corrugata di rilascio per quanto possibile verso il volante prima far scorrere il telecomando verso di sè.

Telecomando dal supporto
Fig. 11
