Produkttyp	Autoradio mit CD/MP3-Player
Marke	PIONEER
Modell	DEH-P8400MP
Abmessungen (B x H x T)	182 x 53 x 160 mm (geschätzt)
Gewicht	Ca. 1,5 kg (geschätzt)
Stromversorgung	12 V Gleichstrom, Masse negativ
Ausgangsleistung	50 W max. pro Kanal (4 Kanäle)
Lautsprecherimpedanz	4 bis 8 Ohm
Hauptfunktionen	CD/MP3-Player, UKW/AM-Tuner, IP-BUS-Eingang, Vorverstärkerausgänge vorne/hinten/Subwoofer, abnehmbares Bedienteil, optionales Lenkradfernbedienung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen. Nur die empfohlenen Sicherungen verwenden. Einbau durch Fachmann empfohlen.
Ersatzteile	Abnehmbares Bedienteil, Entriegelungsschlüssel, Einbaurahmen, Gurt für Lenkradfernbedienung
Reparierbarkeit	Reparaturen einem qualifizierten Techniker überlassen.
Allgemeine Informationen	Fahrzeuge mit 12 V Batterie und negativer Masse. Kabelfarben gemäß ISO-Normen.

Häufig gestellte Fragen - DEH-P8400MP PIONEER

Wie installiere ich das Autoradio DEH-P8400MP in meinem Auto?

Vor der Installation trennen Sie den Minuspol der Batterie. Verwenden Sie die mitgelieferten Teile (Halterung, Schrauben). Halten Sie den maximalen Einbauwinkel von 60° zur Horizontalen ein. Verbinden Sie die Kabel gemäß den im Handbuch angegebenen Farbcodes. Bei Fahrzeugen mit Linkslenkung befolgen Sie die Schritte zur Befestigung der Lenkradfernbedienung.

Welche Lautsprechertypen kann ich mit diesem Autoradio verwenden?

Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 und 8 Ohm und einer Leistungsaufnahme von 50 W. Schließen Sie die Lautsprecherkabel nicht an Masse an und schließen Sie sie nicht kurz.

Wie schließe ich einen externen Verstärker an?

Verbinden Sie das blau/weiße Kabel des Autoradios mit dem Steueranschluss des Verstärkers (max. 300 mA, 12 V DC). Verwenden Sie Cinch-Kabel für die Vor-/Rück-/Subwoofer-Ausgänge. Schließen Sie dieses Kabel nicht an die Stromversorgung des Verstärkers an.

Wie entferne ich das Bedienteil?

Ziehen Sie den Rahmen ab, um ihn zu entfernen, führen Sie dann die mitgelieferten Entriegelungsschlüssel in die Schlitze des Geräts ein, bis sie einrasten. Drücken Sie die Schlüssel gegen die Seiten und ziehen Sie das Gerät heraus.

Welche Audioformate werden unterstützt?

Dieses Autoradio spielt Audio-CDs und auf CD-R/RW gebrannte MP3-Dateien ab. CD-RW werden nicht zuverlässig abgespielt. Das WMA-Format wird in der Anleitung nicht erwähnt.

Wie stelle ich die Uhrzeit ein?

Die Anleitung enthält keine Details zur Uhrzeiteinstellung. Konsultieren Sie das vollständige Benutzerhandbuch. Halten Sie im Allgemeinen die Funktionstaste gedrückt oder verwenden Sie das Einstellungsmenü.

Was tun, wenn das Gerät nicht eingeschaltet wird?

Überprüfen Sie die Sicherung (ersetzen Sie sie durch eine identische). Stellen Sie sicher, dass die Verbindung des roten Kabels (Zubehör) korrekt ist. Überprüfen Sie, ob die Fahrzeugbatterie geladen ist und die Masse richtig angeschlossen ist.

Wie benutze ich die Lenkradfernbedienung?

Befestigen Sie die innere Halterung mit dem mitgelieferten Gurt am Lenkrad, montieren Sie dann die äußere Halterung und die Fernbedienungseinheit. Richten Sie die Seite mit dem Pfeil auf den Fahrer. Zum Entfernen der Fernbedienung schieben Sie den Entriegelungsbereich zum Lenkrad hin.

Was bedeuten die Farbcodes der Kabel?

Weiß: vorne links (+), Weiß/Schwarz: vorne links (-), Grau: vorne rechts (+), Grau/Schwarz: vorne rechts (-), Grün: hinten links oder Subwoofer (+), Grün/Schwarz: hinten links oder Subwoofer (-), Violett: hinten rechts oder Subwoofer (+), Violett/Schwarz: hinten rechts oder Subwoofer (-). Die Stromkabel: Gelb (Dauerplus 12V), Rot (Zubehör 12V), Schwarz (Masse), Blau/Weiß (Steuerung Verstärker/Antenne).

Wie reinige und pflege ich das Autoradio?

Verwenden Sie ein weiches, trockenes Tuch, um das Bedienteil und das Gehäuse zu reinigen. Verwenden Sie niemals Lösungsmittel, Chemikalien oder Scheuertücher. Vermeiden Sie Feuchtigkeit und hohe Temperaturen.

BEDIENUNGSANLEITUNG DEH-P8400MP PIONEER

Dieses Produkt entspricht den neuen kabelfarben.

Anschließen der Einheiten .... 1

Einbauverfahren 5

Einbau mit der Gummibuchse 5

Ausbau der Einheit ...... 6

Befestigungsschrauben für die Frontplatte ..... 6

Einbau der

Lenkungsfernbedienung ...... 7

Installation des Geräts in einem

Auto mit Linkslenkung 8

Hinweis:

• Dieses Gerät ist für Fahrzeuge mit 12-V-Batterie und negativer Erdung (Minuspol an Masse) ausgelegt. Prüfen Sie vor dem Einbau in ein Wohnmobil, einen Lastwagen oder Bus die Batteriespannung.
• Um Kurzschlüsse im elektrischen System zu verhindern, ist unbedingt vor dem Einbau das Minus-Batteriekabel ⊖ abzutrennen.
• Nehmen Sie die Anschlüsse gemäß den Anweisungen zum Anschluß des Leistungsverstärkers und anderer Geräte in der Bedienungsanleitung vor.
• Sichern Sie die Leitungen mit Kabelklemmen oder Klebeband. Zum Schutz der Leitungen sollten sie an den Stellen, wo sie Metallteile berühren, mit Klebeband umwickelt werden.
• Verlegen und sichern Sie alle Leitungen so, daß sie keine beweglichen Teile wie die Gangschaltung, die Handbremse und Sitzschienen berühren. Die Leitungen dürfen nicht an Stellen entlanggeführt werden, die heiß werden, z.B. an einer Heizungsauslaßöffnung. Wenn die Isolierung einer Leitung schmilzt oder aufreißt, besteht die Gefahr eines Kurzschlusses mit der Karosserie.
• Führen Sie die gelbe Leitung nicht durch ein Loch in den Motorraum zum Anschluß an die Batterie. Dadurch wird die Isolierung der Leitung beschädigt, was zu einem sehr gefährlichen Kurzschluß führen kann.
• Verkürzen Sie keine Leitungen. In diesem Fall kann es vorkommen, daß die Schutzschaltung nicht arbeitet, wenn sie gebraucht wird.
• Führen Sie niemals anderen Geräten Strom zu, indem Sie die Isolierung der Stromversorgungsleitung dieses Geräts durchschneiden und davon Strom abzapfen. Dadurch wird die Strombelastbarkeit der Leitung überschritten, was zu Überhitzung führt.
• Als Ersatzsicherungen dürfen nur solche mit dem vorgeschriebenen Nennwert verwendet werden.

• Da ein einzigartiger BPTL-Schaltkreis verwendet wird, dürfen die Lautsprecherleitungen niemals direkt geerdet oder die Minusleitungen des rechten und linken Kanals gemeinsam sein.

• Lautsprecher, die an dieses Gerät angeschlossen werden, müssen eine minimale Nennleistung von 50 W und eine Impedanz zwischen 4 und 8 Ohm haben. Falls Lautsprecher mit anderen Leistungs- und/oder Impedanzwerten angeschlossen werden, können die Lautsprecher in Brand geraten, Rauch entwickeln und beschädigt werden.

• Wenn die Programmquelle dieses Produkts eingeschaltet wird, wird ein Steuersignal über das blau/weiße Kabel ausgegeben. An eine System-Fernbedienung eines externen Leistungsverstärkers oder an Steckverbinder für Auto-Antennenrelais-Steuerung des Wagens anschließen (max. 300 mA, 12 V Gleichspannung). Wenn der Wagen mit einer Fensterantenne ausgestattet ist, an die Antennenverstärker-Stromversorgungsklemme anschließen.
• Bei Verwendung eines externen Leistungsverstärkers für dieses System muß die blau/weiße Leitung an die Leistungsklemme des Verstärkers angeschlossen werden. Die blau/weiße Leitung darf nicht an die Leistungsklemme der Auto-Antenne angeschlossen werden. Ein solcher Anschluß könnte übermäßige Stromentnahme und dadurch Funktionsstörungen verursachen.
• Um einen Kurzschluß zu vermeiden, abgetrennte Kabel mit Isolierband umwickeln. Unbenutzte Lautsprecherzuleitungen müssen unbedingt isoliert werden. Wenn die Kabel nicht isoliert werden, besteht Kurzschlußgefahr.
• Um falsche Anschlüsse zu verhindern, ist die Eingangsseite des IP-Bus-Steckverbinders blau und die Ausgangsseite schwarz. Die Steckverbinder derselben Farbe sind korrekt zu verbinden.

- Wenn dieses Gerät in einem Auto eingebaut wird, das auf dem Zündschalter keine ACC (Zubehör)-Position hat, sollte die rote Leitung des Geräts an eine Klemme angeschlossen werden, die mit der ON/OFF-Operation des Zündschalters gekoppelt ist. Andernfalls kann die Autobatterie entleert werden, wenn Sie mehrere Stunden von dem Fahrzeug weg sind. (Abb. 1)

• Das schwarze Kabel ist das Erdungskabel. Dieses Kabel ist getrennt von der Erde von Hochstrom-Geräten, wie z.B. Leistungsverstärkern, zu erden. Falls die Geräte zusammen geerdet werden, und die Erdungsstelle abgetrennt wird, besteht die Gefahr einer Beschädigung der Geräte oder eines Brands.
• Kabel dieses Geräts und die anderer Geräte können unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluß dieses Geräts an ein anderes Gerät unter Bezugnahme auf die mit beiden Geräten mitgelieferten Installationsanleitungen die Kabel mit derselben Funktion verbinden.

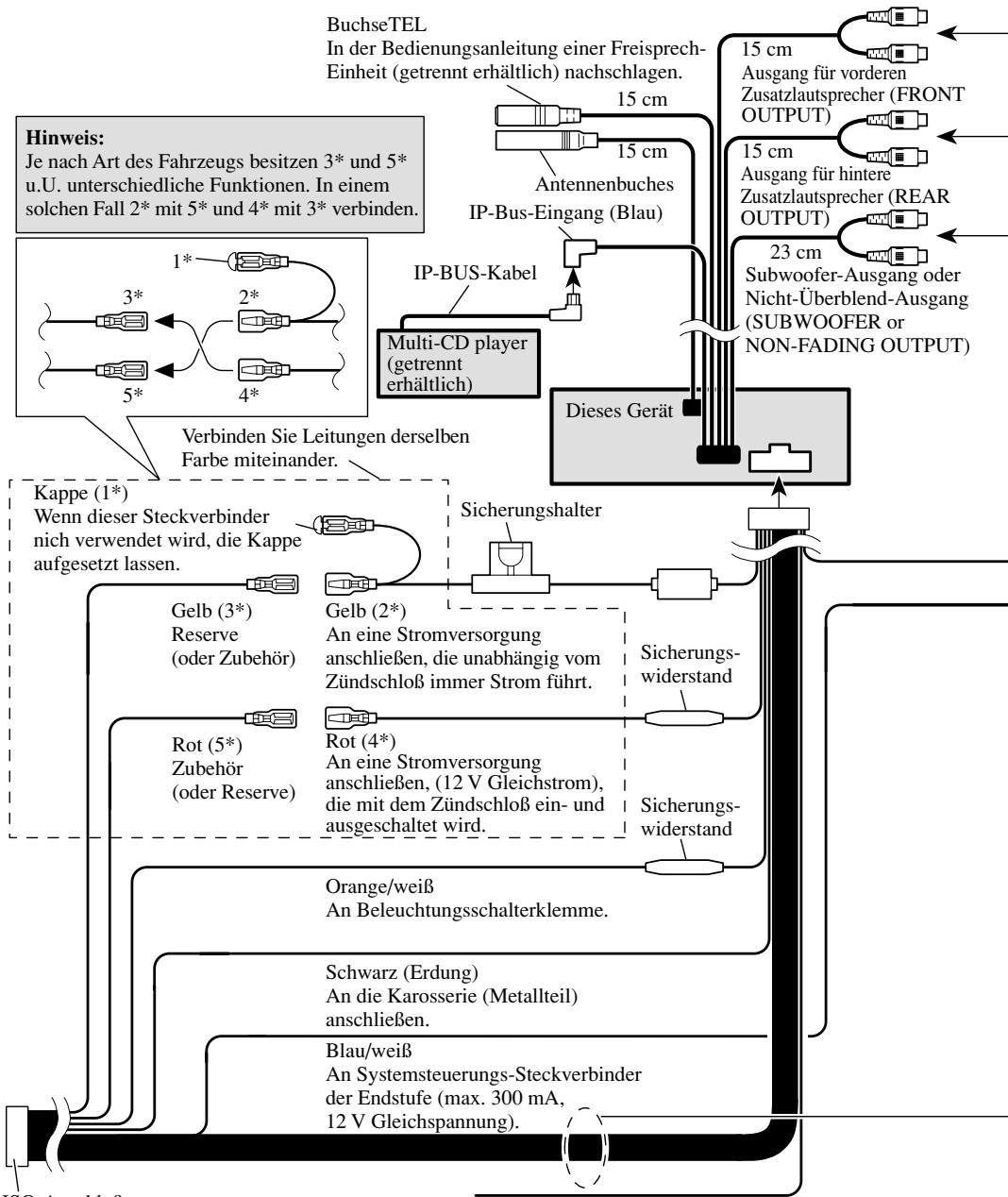


ISO-Anschluß

Hinweis:

Bei einigen Fahrzeugen kann der ISO-Steckverbinder in zwei Hälften geteilt sein. In diesem Fall den Anschluß unbedingt an beiden Steckverbindern vornehmen.

Gelb/Schwarz

Bei Verwendung eines Zellulartelefons dieses über die Audio Mute-Leitung des Zellulartelefons anschließen. Andernfalls die Audio Mute-Leitung frei von Anschlüssen lassen.

Lautsprecherzuleitungen

Weiß : Vorne links ⊕

Weiß/Schwarz : Vorne links ⊖

Grau : Vorne rechts ⊕

Grau/Schwarz : Vorne rechts ⊖

Grün : Hinten links ⊕ oder Subwoofer ⊕

Grün/Schwarz : Hinten links ⊖ oder Subwoofer ⊖

Violett : Hinten rechts ⊕ oder Subwoofer ⊕

Violett/Schwarz : Hinten rechts ⊖ oder Subwoofer ⊖

Diese Anschlüsse bei Verwendung eines anderen Verstärkers (Sonderzubehör) herstellen.

Hinweis:

Ändern Sie die Grundeinstellung dieses Produkts (siehe Bedienungsanleitung). Der Subwoofer-Ausgang dieses Geräts ist Mono.

Abb. 2

Hinweis:

• Schließen Sie vor dem Einbau die Leitungen vorübergehend an und stellen Sie sicher, das alles richtig angeschlossen ist und das Gerät und das System einwandfrei arbeiten.
• Um einwandfreien Einbau zu gewährleisten, sollten nur die mit dem Gerät mitgelieferten Teile verwendet werden. Bei Verwendung von Nicht-Originalteilen kann es zu Funktionsstörungen kommen.
• Wenden Sie sich an Ihren Fachhänlder, wenn zum Einbau des Geräts Löcher gebohrt oder andere Veränderungen an Ihrem Auto vorgenommen werden müssen.
• Bauen Sie das Gerät an einer Stelle ein, wo es den Fahrer nicht behindert und den Beifahrer bei plötzlichem Bremsen nicht verletzen an.
• Der Halbleiterlaser wird bei Überhitzung beschädigt, bauen Sie das Gerät daher nicht an einer Stelle ein, wo es heiß wird, z.B. nahe einer Heizungsauslaßöffnung.

- Wenn der Einbauwinkel mehr als 60° von der Horizontalen abweicht, kann es sein, daß das Gerät nicht optimal arbeitet. (Abb. 3)

60°

Abb. 3

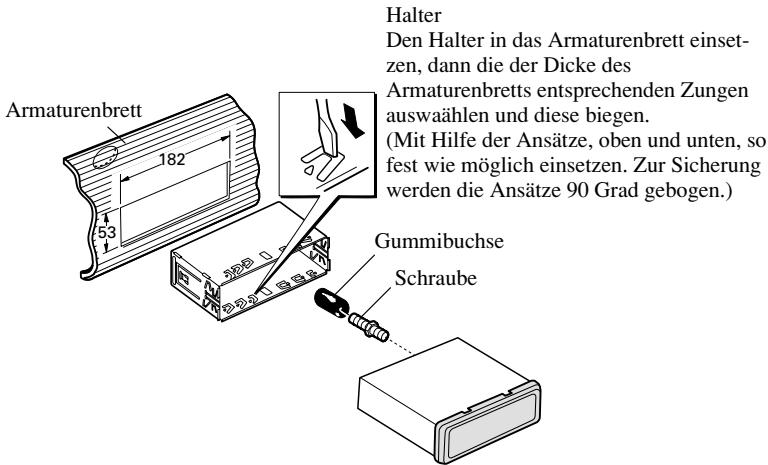

Einbau mit der Gummibuchse

Armaturenbrett 182 53 Halter Den Halter in das Armaturenbrett einsetzen, dann die der Dicke des Armaturenbretts entsprechenden Zungen auswählen und diese biegen. (Mit Hilfe der Ansätze, oben und unten, so fest wie möglich einsetzen. Zur Sicherung werden die Ansätze 90 Grad gebogen.) Gummibuchse Schraube

Abb. 4

Rahmen

Herausziehen, um den Rahmen abzunehmen. (Beim Wiederanbringen des Rahmens muß die Seite mit der Nut nach unten weisen.)

Die eingefertete wie in der Abbil- Einrastposition in zen. Die Schlüss des Geräts drück herausziehen.

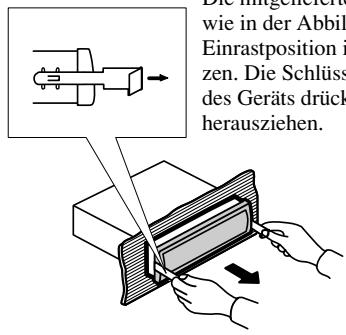

Die mitgelieferten Ausziehschlüssel wie in der Abbildung gezeigt bis zur Einrastposition in das Gerät einsetzen. Die Schlüssel gegen die Seiten des Geräts drücken und das Gerät herausziehen.

Abb. 5

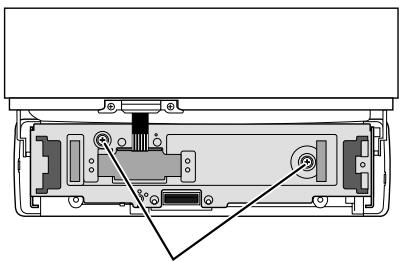

Befestigungsschrauben für die Frontplatte

Befestigungsschraube

Wenn Sie die Funktion zum Abnehmen und Auswechseln der Frontplatte nicht verwenden wollen, so fixieren Sie die Frontplatte mit den mitgelieferten Befestigungsschrauben an diesem Gerät.

Abb. 6

WARNUNG

• Installieren Sie dieses Gerät nicht an einer Stelle, wo es den Betrieb von Sicherheitseinrichtungen wie Airbags beeinträchtigt, da in diesem Fall die Gefahr eines tödlichen Unfalls besteht.
• Installieren Sie dieses Gerät nicht an einer Stelle, wo die Betätigung des Lenkrads und Schalthebels behindert werden kann, da es in diesem Fall leicht zu einem Verkehrsunfall kommen kann.

VORSICHT

• Die Installation dieses Geräts verlangt besondere Fertigkeiten und Erfahrung und sollte daher dem Händler anvertraut werden, bei dem Sie es gekauft haben.
• Für die Installation dieses Geräts sollten nur die mitgelieferten Teile benutzt werden. Bei Verwendung anderer Teile kann das Gerät beschädigt werden oder sich lösen, was zu einem Unfall oder Problemen führen kann.
• Dieses Gerät ist entsprechend den hier gegebenen Anweisungen zu installieren. Andernfalls kann es zu einem Unfall kommen.
• Installieren Sie dieses Gerät nicht in der Nähe der Türen, wo Regenwasser auf das Gerät spritzen kann. In das Gerät eindringendes Wasser kann Rauchentwicklung oder einen Brand verursachen.

WARNUNG

• Befestigen Sie dieses Gerät mit dem an dem Gerät angebrachten Riemen am Lenkrad. Wenn dieses Gerät lose ist, stört es die Fahrstabilität, was zu einem Verkehrsunfall führen kann.
• Bringen Sie dieses Gerät nicht am Außenumkreis des Lenkrads an, weil es dann die Fahrstabilität stören und dadurch einen Verkehrsunfall verursachen kann. Bringen Sie dieses Gerät wie gezeigt am Innenumkreis des Lenkrads an. (Abb. 7)

Hinweis:

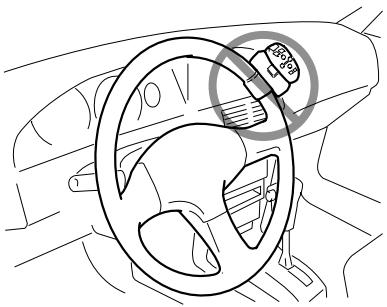

• Installieren Sie dieses Gerät nicht an einer Stelle, wo es die Sicht des Fahrers beeinträchtigen kann.
• Da die Innenraumgestaltung vom Fahrzeugtyp abhängt, ist auch die optimale Montagestelle für das Gerät von Fahrzeug von Fahrzeug verschieden. Das Gerät so anbringen, daß die Signalübertragung vom Gerät zur Auto-Stereoanlage in keiner Weise gestört wird.

Installation des Geräts in einem Auto mit Linkslenkung

Hinweis:

- Bei der Installation des Geräts in einem Auto mit Rechtslenkung sind die horizontalen Positionen umgekehrt.

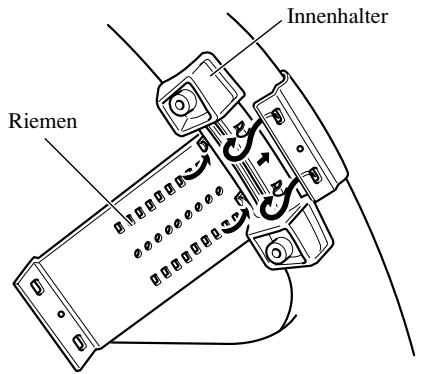

1. Den Innenhalter mit dem Riemen am Innenumkreis des Lenkrads anbringen. (Abb. 8)

- Den Innenhalter so am Lenkrad anbringen, daß die Seite mit der Pfeilmarkierung zum Fahrer weist, wie unten gezeigt.

Riemen Innenhalter

Abb. 8

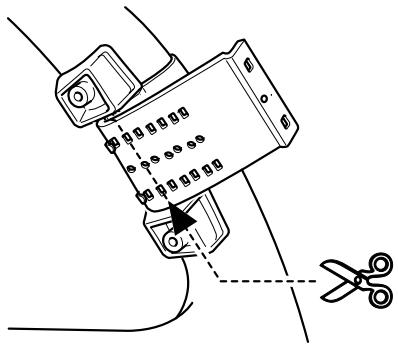

2. Den überschüssigen Teil des Riemens in der Mitte des Innenhalters abschneiden. (Abb. 9)

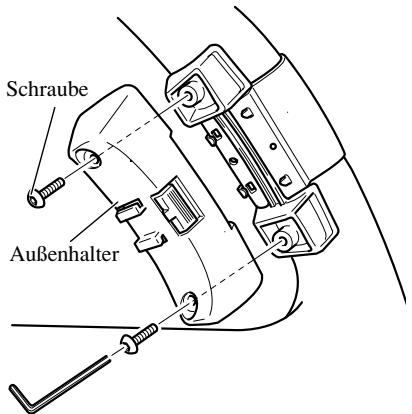

3. Den Außenhalter auf dem Innenhalter installieren und mit Schrauben. (Abb. 10)

- Ziehen Sie die Schrauben mit dem mitgelieferten Sechskantschlüssel fest.

Schraube Außenhalter

Abb. 10

4. Die Fernbedienung in den Halter einsetzen. (Abb. 11)

- Bewegen Sie beim Herausnehmen der Fernbedienung aus dem Halter den geriffelten Freigabeteil so weit wie möglich zum Lenkrad hin und bewegen Sie die Fernbedienung auf sich zu.

Freigabeteil
Abb. 11
