GEBRUIKSAANWIJZING ZX3292C Atag

Wij danken u voor de aankoop van uw oven en uw vertrouwen in Atag.

Om u te helpen de vele Voordelen te benutten die uw nieuwe oven u biedt, raden wij u aan zeer aandachtig de informatatie in deze handleiding te lezen.

Atag ontwikkelt ononderbroken weitere technologieën en past de meest recente innovaties toe om u de best möglichke oven te bieden.

De combinatie van de talrijke functies en toebehoren van uw oven staat garant voor maximaal kookplezier en optimale bakprestaties bij het bereiden van uw lievelingsgerechten.

Er staan u dan ook vele jaren van smakelijk keukenplezier met een betrouwbare oven te wachten.

Bestemd voor de gebruiker

Veiligheidsaanwijzingen 5

Respect voor het milieu 6

Presentatie van uw oven

Overzicht van het bedieningspaneel 7

Gebruik van uw oven

Instellen van de tijd 8

Onmiddelijk bakken 9

Instellen van een persoonlijke vaste baktemperatuur 10

Geprogrammeerd bakken 10

Uitgesteld bakken 11

Gebruik van de timer 11

Kinderbeveiliging 12

Display in standby-stand 12

Bakwijzen

Beschrijving van de bakfuncties 13

Oventoebehoren

Overzicht van de oventoebehoren 14

Werking van de pyrolyse 15-16

Algemeen onderhoud 19

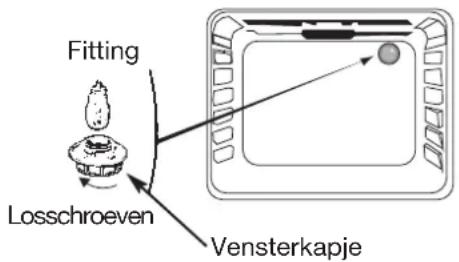

Vervanging van de ovenlamp 19

Problemen en oplossingen 20

Belanggijk

Bewaar deze gelebruiksaanwijzing in de nabijheid van het apparaat. Indien het apparaat aan een ander persoon worden verkocht of gegeven, dient u de gelebruiksaanwijzing hierbij Niet te vergeten. Wij vragen u kennis te nemen van de aanwijzingen alvorens het apparaat te installereren en te gelebruiken. Zij zijn voor uw veiligheid en die van anderen opgesteld.

Veiligheidsaanwijzingen

— Dit apparaat is bestemd voor huishoudelijk gebruik. Deze oven is uitsluitend ontworpen voor het bakken van voedingsmiddelen. Deze oven bevat geen enkel bestanddeel op basis van asbest.
— Kinderen dieren verhinderd te worden met het apparaat te spelten.
— Pak het apparaat onmiddelijk bij ontvangst UIT of的那一 het uitpakken. Controller de algemene staat. Schrijf eventueel voorbehoud op de leveringsbon waarvan u een exemplaar behoudt.
— Het apparaat is bestemd voor normala huishoudelijk gebruik. Niet gebruiken voor commerciele of industrièle doelen of andere doeleinden dan waaroor het is ontworpen.
— De technische gegevens van het apparaat Niet wijzigen of proberen te wijzigen. Dit kan gevaarlijk zijn.

WAARSCHUWING: De toegankelijke gedeelten können warm worden bij gebruik. Houd kinderen op veilige afstand.

— Gebruik nooit het handvat van de deur om het apparaat maar u toe te trekken.
— Voordat u de oven voor de eerste keer gebruikt, moet hij ongeveer 15 minutes leeg opwarmen. Zorg ervoor dat de ruimte voldoende is geventileerd. U kurz hierbij een bijzonder geurtje of wat rook gewaarworden. Dit is normaal.
WAARSCHIWING: De toegankelijke gedeelten können warm worden bij gebruik van de grill. Houd kinderen op veilige afstand.

— Tijdens het gebruik worden het apparaat warm. Raak nooit de verwarmingselementen bennen in de oven aan.
— Wanner u de gerechten in de oven plaatst of eruit neemt, moet u de handen uit de buurt van de bovenste verwarmende elementen houden. Gebruik een ovenwant.
— Tijdens een reiniging worden de ovenwanden en andere delen van de oven heter dan bij normala gebruik van de oven. Houd kinderen op veilige afstand.
— Alvorens een pyrolyse reiniging van de oven uit te voeren, verwijdert u alle oventoebehoren uit de oven en verwijdert u tevens grove (aangebakken) etensresten. Bij een pyrolyse worden de ovenwanden en andere delen van de oven heter dan bij normala gebruik van de oven. Houd kinderen op veilige afstand.
— Na het bakken mogen de pannen (rooster, draaispit) nooit met de blote handen vastgenomen worden.
— Plaats nooit aluminiumfolie rechtstreeks in contact met de ovenbodem (zie beschrijving van de oven), odomat de geaccumuleerde warmte het email kan beschadenig.
— Plaats op de open ovendeur geen zware voorwerpen en zorg ervoor dat een kind Niet op de deur kan klauteren of erop�ak zitten.
Zet de oven altijd uit voordat u de binnenzijde van de oven gaat reinigen.
— Dit apparaat is nicht bestemd voor gebruik door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of mentale handicap, of door personen die Niet beschikken over de nodige kennis of ervaring, tenzij ze onder toezicht zichn van of instructies gekregen hebben over het gebruik van de apparatuur door een persoon die verantwoordelijk is voor hun veiligheid.
—Waak erover dat kinderen het bedieningsspaneel Niet aanraken.
— Kinderen moeten onder toezicht blijven, om ervoor te zorgen dat ze Niet gaan spelen met het apparaat.
— Naast de bijgeleverde oventoebehoren, gebruikt u alleen schotels die bestand zichn gegen hoge temperaturen (volg de instructies van de fabrikant).
— Na gebruik van de oven, controleert u of alle bedieningenuit staan.
— Gebruik uw oven Niet als vooraadkast of om enige elementen na gebruik op te bergen.

— Gebruik nooit stoom- of hagedrukapparaten voor het reinigen van de oven (eisen met betrekking tot de elektrische verilgheid).
— Uw oven is voorzien van een AUTOMATISCHE STOPZETTING voor uw verilighheid, als u per ongeluk vergeet uw oven af te zetten. Na 23u30 gelebruik worden de functie AS (Automatische Stop) actief en zal uw oven vanzelf uitgaan. AS of Auto Stop worden vertoond inplaats van het uur en een série van 2 openvolgende pieptonen zal een korte tijd werkblinken.

Respect voor het milieu

— Het verpakkingsmateriaal van dit apparaat is recycleerbaar. Doe mee aan de recycling en draag bij tot de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren.

— Uw apparaat bevat tevens vele recyclerbare materialen. Daarom is het voorzien van dit logo wat aangeeft dat de gebruikte apparaten van ander afval dienen te worden geschieren. De recycling van de apparaten die door uw fabrikant worden georganiseerd worden op deze manier onder de Beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper maar de dichtstbijzinde inamelplaats

voor uw oude apparaten.

—Wij danken u voor uw bijdrage aan de bescherming van het milieu.

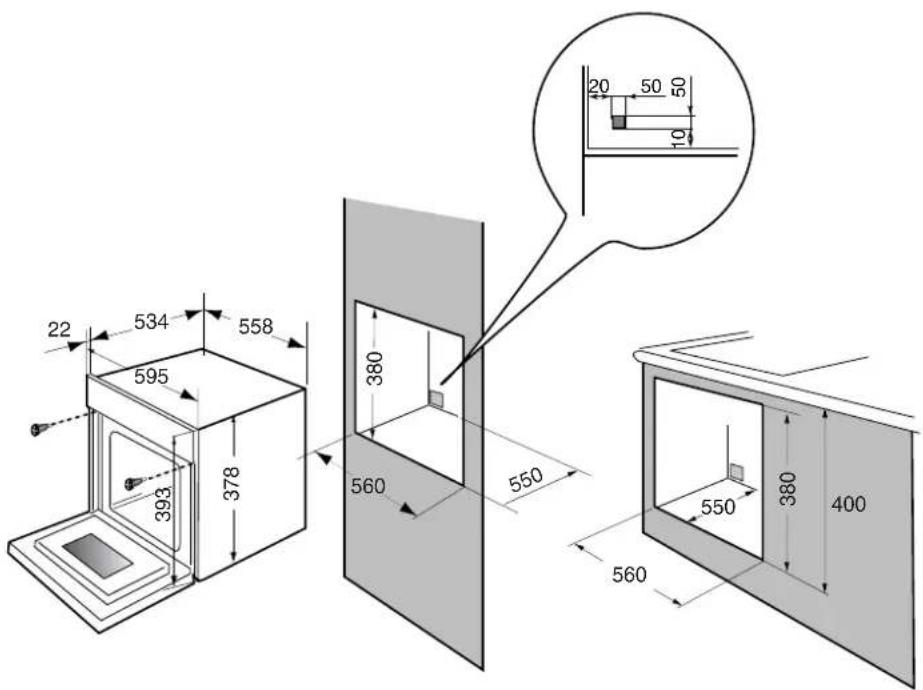

Let op

De installment dient door erkende installateurs envaklieden te geschieden.

Dit apparaat is conform de volgende Europese richtlijnen:

• Laagspanningsrichtlijn 2006/95/EEG voor het aanbrengen van de CE-markering.

• Richtlij betreffende elektromagnetische compatibiliteit 89/336/EEG gewijzigd door de richtlij 93/68/EEG voor het aanbrengen van de CE-markering.

• CE-voerschrift nr. 1935/2004 betreffende materialen en voorwerpen bestemd voor gebruik met voedingsmiddelen.

presentatie van uw oven

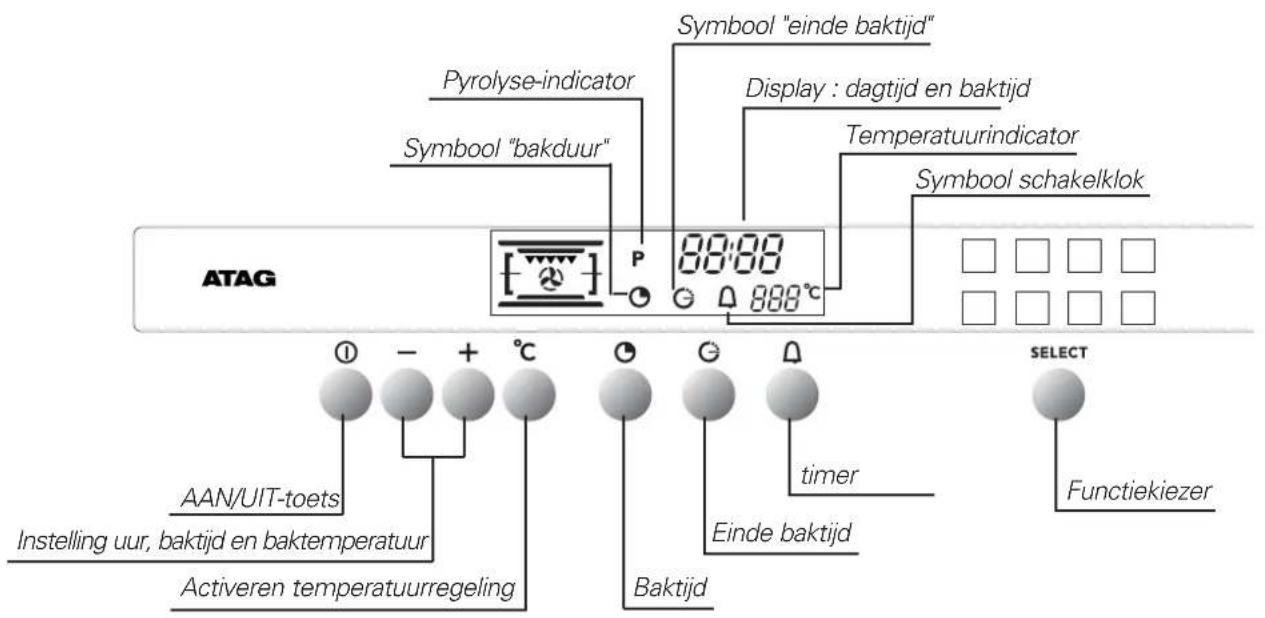

overzicht van het bedieningspaneel

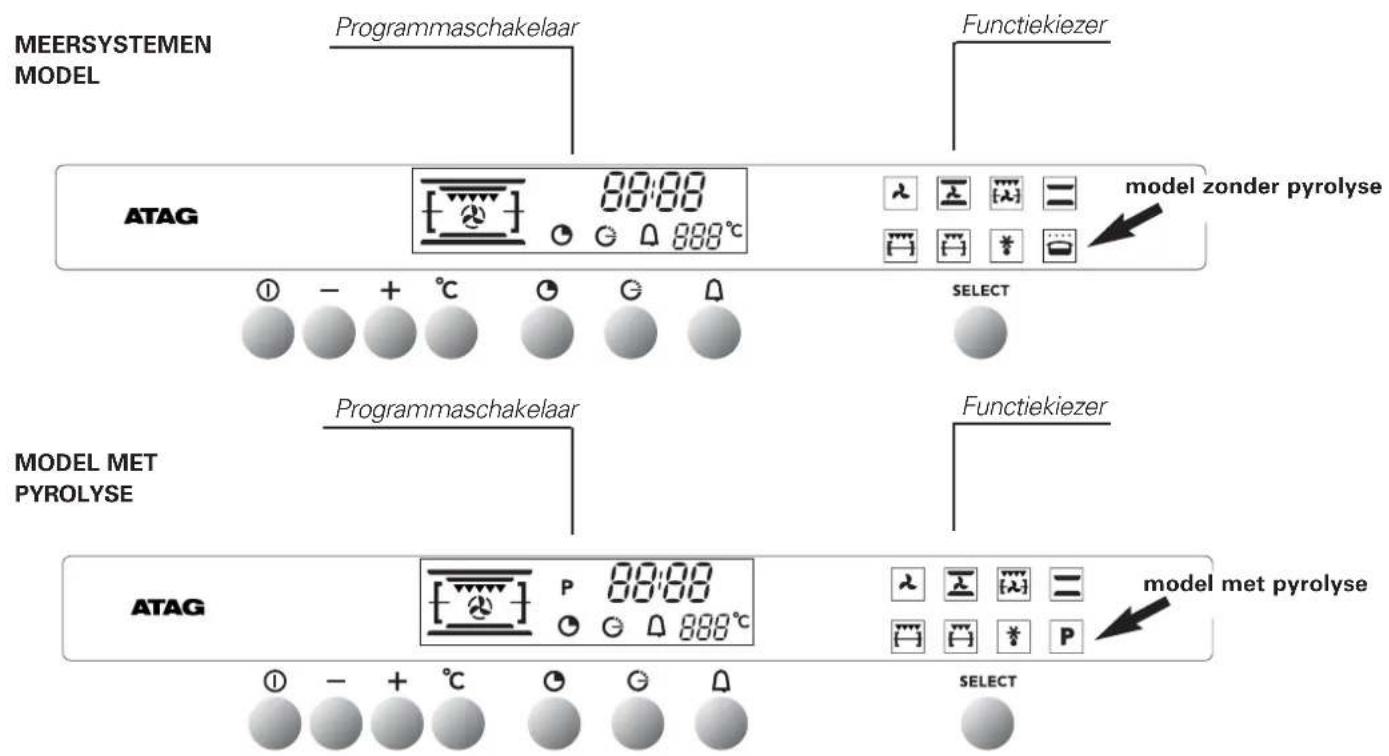

Samenstelling van de programmaschakelaar

gebruik van uw oven instellen van deijd

Tijdens het aansluien van de oven

De display knippert.

Stel de tijd met de toetsen + en - in (hou de toets ingedrukt indien u de cij-fers sneller wil doe den vorderen).

Voorbeeld:12H30

Druk op de toets START/STOP om de tijdsinstelling te bevestigen.

OPMERKING: Indien u de uurinstelling nicht met de toets START/STOP, bevestigt, za de display na enkele sekonden zich de ingesteldearend bevestigen.

Wijzigen van de ingesteldeijd

Druk gegliktijdig enkele seconden lang op de toetsen totdisplay begint te knipperen.

Pas de Township met de toetsen + of - aan.

Druk op toets en de neue tijd te bevestigen.

OPMERKING: Indien u de nouvelle hijd Niet met de toets, Bevestigt, za de display na enkele sekonden zich de hijd bevestigen.

Keuze van de bakwijze

Kies de gewenste bakwijze met toets SELECT

Voorbeeld:positie

Houdt de toets ingedrukt om de verschillende bakwijzen na elkaar te bekijken. De aanbevolen baktemperatuur verschijnt op de display.

Voorbeeld: 220^

• Druk op de toets START/STOP om de bakcyclus te starten.
  Op de display verschijnt de aanbevolen temperatuur voor de gekozen bakwijze.
  U(Int) de temperatuur evenwel als volgt wijzigien
  Druk op toets ^ C Symbool ^ C knippert op de display.
• Pas de temperatuur met de toetsen + of - aan.
• Druk op toets ^ om de neue instelling te bevestigen.

Indien u de nouvelle instelling nicht met de toets ^ C , bevestigt, zal de display na enkele seconden zich de neue temperaturet bevestigen.

Tijdens de bakcyclus zal de temperatuurwaarde knipperen tot de ingestelde temperatuur is bereikt. De temperatuur zal dan stoppen met knipperen.

• Zodra de ingestelde temperatuur bereikt is, hoort u 3 seconden lang een bieptoon.

Bijzonder geval: Grill met variabel vermogen:

• Voorgesteld vermogen : - 4 - = 100%
  -Instelbaar tussen - 1 = 50% en - 4 = 100%

OPMERKING: U dient de ovendeur enkel op een kiertje te zetten indien

u de grill ()op maximmumvermogen (-4-)

heeft ingesteld. Bij de andere grillvermogens sluit u de ovendeur.altijd volledig.

• Druk 1 seconde lang op toets START/STOP om de oven te stoppen.

BELANGRIJK: Bereikbare onderdelen könnenijdens de werkung heet worden. Jonge kinderen要去en dus op een afstand gehonden worden.

Tijdens het kiezen van een bakstand of tijdens de bakcyclus zichkunt u voor de gekozen bakstand als volgt een persoonlijke vaste baktemperatuur instellen :

Druk ongeveer 2 sekonden op toets ^ C tot de temperatuurindicator begint te knipperen.

Pas de temperatuur met de toetsen + of - laan tot de door u gewenste baktemperatureur verschijnt.

Druk op toets ^

Indien u bij een volgend gebruik van uw oven opnieuwdezelfde bakstand kiest, za de door u ingestelde personlijke vaste temperatuur worden weergegeven.

U kunt de persoonlijke baktemperatuur uiteraard zo vaak u wenst wijzigen.

gebruik van uw oven

geprogrammeerd bakken

Stel de bakwijze in en pas eventueel de baktemperatuur aan.

Voorbeeld: conventionele bakstand temperatuur 220^

• Druk op de toets "baktijd"

De baktijd knippert Ook de baktijdindicator knippert om aan te geven dat u de baktijd kan instellen.

Druk op de toetsen + of - om de gewenste baktijd in te stellen.

De display za na enkele sekonden automatisch de baktijd registrieren. U=kunt de ingestelde baktijd ookzfelfevestigen met een druk op toets

Op dit moment verschijnt de tijd opnieuw op de display en za de baktijdindicatior onnderbroken gaan branden. De oven begint nu te werken.

Na de baktijd werkblinkt enkele Minutes lang een reeks bieptonen en gaat

de indicator knipperen.

Druk 1 seconde op de toets START/STOP om de bieptoon te stoppen.

Met een druk op toets u het einde van de baktijd op elk moment tijdens de bakcyclus oproepen of wijzigen.

Om de programmering te wissen, drukt u op de toets START/STOP.

Volg eerst de aanwijzingen van "Geprogrammeerd bakken". Na het instellen van de baktijd gaat u als volgt te werk.

Druk op de toets "einde baktijd" De normale eindtijd van de ingestelde baktijd verschijnt en knippert. Ook de indicator "einde baktijd" Knippert om aan te Geven dat u de eindtijd kunt wijzigen.

Voorbeeld: Het is 12u30.
U heeft een bakrijk van 30 min. geprogrammeerd. Op de display staat de normale eindtijd van de bakcyclus: 13u00.

U kunt de eindhoven met de toetsen +en -aanpassen.

Voorbeeld : Einde baktijd 14u00.

Zodra u de neue eindtijd heeft geprogrammeerd, verschijnt de tijd opniew op de display.
Met deze wiziging worden het begin van de baktijd zo geprogrammeerd, dat de bakcyclus om 14u00 beeindigd is.
Na de baktijd werklijk enkele minuteen een reeks bieptonen.Druk 1
seonde op de toets START/STOP om de bieptoon te stoppen..

OPMERKING: Met een druk op toets knt u het einde van de baktijd op elk moment tijdens de bakcyclus oproepen of wijzigen. Indien u de programmering wiltwissen, drukt u op toets START/STOP.

gebruik van uw oven gebruik van de timer

Uw oven is voorzien van een elektronische timer die onafhankelijk van de oven werkt en waarup een bepalde tijd kan instellen.

OPGELET: Deze functie werkrt onafhankelijk van de oven. Ze kan de oven Niet automatisch uitschakelen. U kunt de timer evenwel zichs ti\dens de werkking van de oven gebruiken. Bij gebruik van de timer worden deijd van de timer op de display weergegeven (ter verranging van het normale uur).

Druk op de toets. De display en het symbool verschijnen en knipperen.

U kunt de gewensteijd met de toetsen + en - instellen (maximaal 59 minutes 59 seconden).

Na enkele minutesstopt de display met knipperen en begint de tijd van de timer secondengewijs te lopen. Zodra de ingestelde tijd verlopen is,hoort u een reeks bieptonen en gaat het symbool knpperen.

Druk op de toets of toets START/STOP om de bieptoon te stoppen. Op dit moment verschijnt de tijd opnieuw op de display.

OPMERKING: U Aunt op elk moment de resterendeijd wijzigen door op toets drukken en met de toetsen + of- deijd aan te passen. Om de timer-functie uit te schakelen,zet u de timer opnieuw op 0.00 en drukt u op toets START/STOP.

gebruik van uw oven kinderbeveiliging

Om te vermijden dat kinderen tijdens uw afwezigheid de oven aanzetten, kunt u net bedieningspaneel vergrendelen :

• Druk op de toets START/STOP tot u een korte bieptoon enervoigens een lange bieptoon hoort.

Laat de toets pas los nadat de bieptoon is gestopt en de sleutel de display versusjnt.

• Om het bedieningspaneel te ontgrendelen, gaat u opdezelfde manier tewerk.
• Druk op de toets START/STOP tot u een lange bieptoon hoort. Laat de toets pas los nadat de bieptoon is gestopt en de sleutel van -0 de display is verdwenen.

OPMERKING: Na het instellen van de kinderbeveiliging werkkt enkel de functie "Onafhankelijkke timer" nog.

gebruik van uw oven display in standby-stand

Om het energieverbruik van uw ovenijdens het Niet-gebruik van de oven te beperken,(Int u de display in de stand STANDBY zetten. Ga hiervoar als volgt te werk :

• De display van de oven vermeldt deijd.
• Druk 5 sekonden lang gelijktijdig op de toetsen + en -
• Op de display verschijnt nu de vermelding "LCD off".
• Laat de toetsen los.
• 30 sekonden later gaat de display UIT.

Uw oven staat nu in de stand "standby". Na 30 sekonden worden automatisch enkel nog de tijd vermeld.

HOEVERLAATIKDESTAND"STANDBY?

• De display van de oven vermeldt de tijd.
• Druk 5 sekonden lang geleiktijdig op de toetsen + en -
• Op de display verschijnt nu de vermelding "LCD on".
• Laat de toetsen los.
• De stand "standby" is nu uitgeschakeld en de display geeft waar alle gegevens wee.

NL12

*

FUNCTIES	Ovenelement in werking	BESCHRIJVING VAN DE BAKFUNCTIES	Aanbevolen ovenniveau
Temperatuur mini / preselectie / maxi 35° / 180° 235° RONDDBRAIAENDE WARMTE		De warmte worden geleverd door een element achter in de oven. De warmte lucht worden door een ventilator in het midden van de oven maar boven gezogen en over de oven verspreid. U hoeft de oven Niet voor te verwarmen, behalve voor gerechten die een korte baktijd vereisen (bv. zandkoekjes op Meerdere oveniveau) of bruin dienen to worden gebakken (rundgebraad). De ronddraaiende warmte is bijzonder geschikt: - om de zachthheid van wit vlees te behouden, - voor groenten en vis, - voor het bakken tot op 3 niveaus.
Temperatuur mini / preselectie / maxi 35° / 200° 275° GECOMBINEERD BAKKEN		Drie gecombineerde warmtebronnen : de sterke warmtebron onder in de oven garandeert goed gebakken deeg, een beperkte hoeveelheid ronddraaiende warmte zorgt voor een goed en tengelijk zich doorbakken deeg en de lichte grill geeft het gerecht een goudbruine kleur. Ideaal voor quiches, taarten en taarten met vulling rundveels.
Temperatuur mini / preselectie / maxi 180° / 195° 230° TURBOGRILL		In deze ovenstand worden afwisselend de ventilator en de grill ingeschakeld. De infraroodstraling van de grill kleurt het gerecht bruin en de verspreiding van warme lucht door de ventilator verzacht het bruinend effect van de grill. Ideaal voor : - het bruinen en goed doorbakken van rood en wit vlees, - en het zich baktken van gevogelter tot 1 kilo. - Deze ovenstand is nicht geschikt voorzer ditkke vleesstukken die zich te dicht bij de grill bevinden en daardoor bovenaan wel bruin kleuren maar binnenin Niet doorbakken zijn.
Temperatuur mini / preselectie / maxi 35° / 220° 275° NATUURLIJKE		Deze ovenstand combineert het bovenste en onderste warmte-element van de oven. Ideaal voor het langzaam laten bakken van delicate gerechten. Deze stand is ideaal voor : - zacht wild, - sudderend bereiden van keine gerechten, - bakken van brood.
1 tot 4 STERKE GRILL		De steke grill bedekt de hele oppervlakte van het ovenrooster. De medium grill heegt hetzelfde vermogen maar is eerder geschikt voorkleinergerechten.
1 tot 4 MEDIUM GRILL		BELANGRIJK : staat de ovendeur op een kiertje staan als u de grill in stand 4 plaatst.
Temperatuur mini / preselectie / maxi 30° / 40° 50° ONTDOOieten		Voor de ontdooing zorgt de ventilator die de lucht in de oven rond het te ontdooien gerecht blaast. De maximale temperatuur bedraagt 50°C en is ruinschoots voldoende voor het ontdooien van gerechten. - Ontdooien van vlees en gewogelté : gebruik het ovenrooster en plaat als er de braadslee onder of gebruik de bakplaat. Gebruik nooit ontdooivocht voor het bereiden van gerechten!
Temperatuur mini / preselectie / maxi 35° / 80° /100° WARMHOUDEN		De ventilator bleast de wame lucht rond het warm te houden gerecht.

De oven wordt heet tijdens de werking.

Raak geen verwammingselementen in de oven aan. Houdjonge kinderen op een afstand.

*Programma (s) gebrukt om de resultaten zoals vermeld op het energie-etiket in overeenstemming met de Europese nom EN 50304 en in overeenstemming met de Europese richtlijn 2002/40/CE.

oventoebehoren overzicht van de oventoebehoren

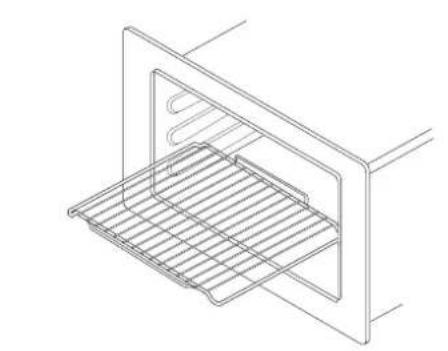

Veiligheidsrooster met handgreep

Uitgerust met een handgreep vooran om makkelijker vast te nemen.

Het rooster kan gebruikt worden voor schalen en vormen vol voedingswaren die bereid of bruingebakken要去en worden.

Kan gebruikt worden voor barbecues (rechtstreeks op het rooster

Multi-functionele overschaal (special voor banketbakkerij)

Kan gebruikt worden alsCakevorm en heeft een schuine rand. Wordt gebruikt voor de bereiding van verschillende luchtige gebakken.

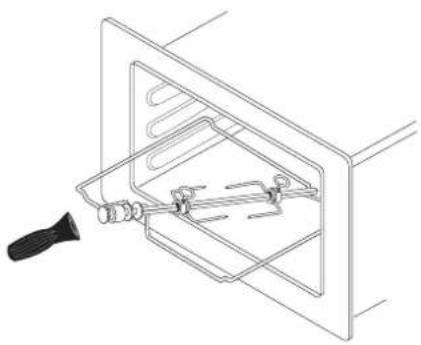

Braadspit

Het braadspit bestaat uit het draaispit zich, 2 vleesklemmen, een verwijderbaar handvat en een draagkader dat u in de 3de

inschuifsleuf vanaf de ovenbodemplaatst.

Plaats het draaispit in de special daartoe voorziene opening

achterin de oven.

Plaats de braadslee in de eerste inschuifsleuf vanaf de ovenbodem..

Belangrijke opmerkingen :

• Plaats geen aluminiumfolie op de ovenwanden om de oven schoon te honden. Aluminiumfolie leidt tot oververhitting van de

oven wat beschadiging van het email van de binnenwanden van de oven kan verroorzaken.

• Neem na een bakcclus de oventoebehoren nooit met de blote hand vast (rooster, draaispit, braadslee, draagkader enz...).

Enkel op model ZX3092C, ZX3011C:

Werking van de pyrolyse

• In de stand "pyrolyse" verwijdert uwoven bij hoge temperatuur spatvlekken en vlekken van overgekooke overschotels. Rook en geuren worden door een katalyscel vernietigd.
• Al naargelang de verontreiniging van de oven kunt u een keuze maken uit 3 pyrolysecycli.

Een spaarzame cyclus met een duur van 1u30 (bij deze pyrolyseduur worden de oven 2u00 lang vergrendeld. De 30 extra minuten vormen de afkoelingstijd tot de ontgrendeling van de oven). Bij deze cyclus worden 25% ); minder energia verbruikt dan bij een standard pyrolysecyclus. Indien u deze cyclus regelmatig gebruikt (om de 2 of 3 bakccli van vlees), houdt u uw oven alttijd schoon.

Een normale cyclus met een duur van 1u45 (bij deze pyrolyse-duur worden de oven 2u15 lang vergrendeld. De 30 extra minuten vormen de afkoelingstijd tot de ontgrendeling van de oven). Deze cyclus zorgt voor een grondige reiniging van een vuile oven.

Een superpyrolysecyclus met een duur van 2u00 (bij deze pyrolyseduur worden de oven 2u30 lang vergrendeld. De 30 extra minuten vormen de afkoelingstijd tot de ontgrendeling van de oven). Deze cyclus zorgt voor een grondige reiniging van een zeer vuile oven.

• Ter beveiliging worden de ovendeur twee minutes na het begin van de pyrolysecyclus vergrendeld.

Nut van pyrolyse

• Tijdens het voorverwarmen van de oven treedt er in de oven rookontwikkeling op. Tijdens de bakcyclus zich is deze rookontwikkeling sterk.
  -Bij tal van gerechten veroorzaakt de oven sterke geuren (schaap, vis, grilgerechten).

• Wacht nicht tot er te Veel vetylekken in de oven zitten alvorens de pyrolysereiniging uit te voeren.

• U hoeft de pyrolysereiniging Niet na elk gebruik van de oven toe te passen, maar enkel indien de graad van verontreiniging van de oven hetoodzakelijk maakt.

Wanneer voert u een pyrolyse UIT?

WEINIG BEVUILEN-DE GERECHTEN	Biscuits, groenten, patis-serie quiches, soufflés...	Bakken zonder spatten : Geen pyrolyse nodig
NORMAALBEVUILENDEGERECHTEN	(Vlees, vis (in een ovens-chotel) gezulde groenten	Voer eventuele om de 3 bakcycli een pyrolyse uit
STERKBEVUILENDEGERECHTEN	Grote vleesstukken,gerechten op het braadspit eend, kalkoen,lamsbout...	Voer de pyrolyse meteen na de bakcyclus uit indien er teveel spatten op de ovenwanden zit-ten.

Enkele tips

Enkele tips om overmatige bespatting van de ovenwanden te vermijden :

• Kies de correcte bakstand voor uw gerecht.
• Plaats het ovenrooster of het grillrooster in de aangewezen inschuifsleuf.
• Kies de juiste baktemperatuur voor uwgerecht.

Indien een groot stuk vlees ondanks deze tips toch nog rook en spattenveroorzaakt, verlaagt u de baktemperatuur.

Hoe voert u een onmiddelijkpeyrolyseuit?

Verwijder alle oventoebehoren UIT de oven. Verwijder eventuele bakresten.

Op de display worden normala deijd vermeld (mag Niet knipperen).

Druk op de functietoets tot de functie "Pyrolyse" verschijnt.

Uw oven toont het pyrolyse-symbolbool pyrolysecyclus van 2 u (niet wijzigbaar).

Met de toetsen "+" en "-" kurz u 2 andere vaste pyrolyseduren selecteren 1u45, 1u30.

Een pyrolysereiniging duurt 2u, 2u15 of 2u30 (de oven kan dan nicht worden gebruikt). Dezeijd omvat eveneens de afkoelingstijd tot de ontgren-deling van de ovendeur.

Druk op de toets START/STOP

• De ovendeur wordenijdens de pyrolyse vergrendeld (na onceveer 2 minutes).

• Druk op toets Indien u wenst te weten hoe lang de pyrolyse nog duurt.

Na de pyrolyse blijf de indicator branden tot de ovendeur worden ont-grendeld.

Druk op toets START/STOP om de oven te stoppen.

Nadat de oven is afgekoeld, veegt u met een vochtige doek de witte as van de ovenwanden.

De oven is nu opniew proper en gebruikskaar voor een volgende bakcclus.

Opmerkingen : De reinigingstemperatuur kan nicht worden gewijzigd. Tijdens de pyrolysecyclus is de ovenverlichting uitgeschakeld.

Indien uw oven na een pyrolysereiniging Niet proper is, heeft u te lang gewacht met een pyrolysereiniging van uw oven. Voer een tweede pyrolysereiniging UIT

Geprogrammeerde pyrolyse

Volg de aanwijzingen in de paragraaf "Onmiddelijkpe pyrolyse" en ga nadien als volgt tewerk :

Druk op toets De eindtijd van de pyrolyse knippert en de indicator Knippert om aan te geven dat u de eindtijd kunt aanpassen.

Stel de eindhoven van de pyrolyse in met de toetsen + of - Voorbeeld: de pyrolyse eindigt om 5u00.

Na de pyrolysereiniging drukt u op de toets START/STOP.

Als specialist bent enkel u bevoegd voor de installmente en aansluiting van Atag-kookapparaten.

Daarom geldt荃weaarborg enkel en alleen indien de installmente en aansluiting van deze apparaten overeenkomstig de geldende wettelijk voorschriften door u werden uitgevoerd.

Bij het Niet naleven van deze voorwaarde is de installmenteur aansprakelijk en vervalt de verantwoordelijkheid van Atag.

Elektrische aansluiting

De elektrische verilgheit dient te worden verzekerd door een goede inbouw. De stekker uit het contact halen bij inbouw of onderhoud van het apparaat, de zekeringen afluiuten of verwijdenen.

De elektrische aansluiting dient te worden uitgevoerd voordat het apparaat in het meubel worden geplaatst.

Controller of:

• het vermogen van de installmentie voldoende is,
• de voedingskabels in goede staat zichn.
  -de diameter van de kabels overeenkomstig de installmenteregels is.

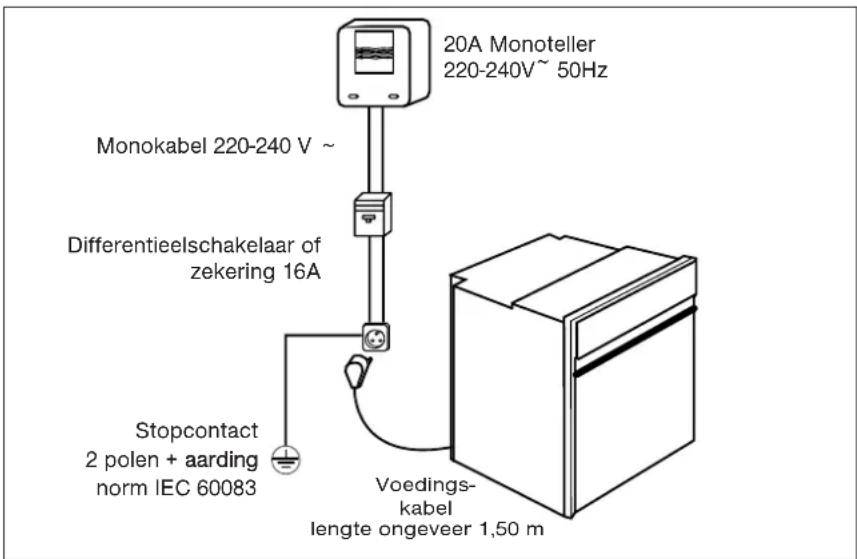

Uw oven moet aangesloten worden met een voedingskabel (genormaliseerd) met 3 geleiders van 1,5mm2 (1f + 1N + aarde) die verbonden要去en zich met het net 220 - 240V monofase met behulp van een stopcontact 1f + 1 neutral ^+ aarde volgens de norm IEC 60083 of een omnipolaire scheidingsschakelaar, conform de installmenteregels.

Let op

De beschermingsdraad (groen-geel) is verbonden met de aansluit-klem van het apparaat en moet worden verbonden met de aarding van de installmentie. Het isoodzakelijk dat u het apparaat na installmentie van het voedingsnet af te kuren sluiten, tenzij het apparaat is uitgerust met een schakelaar conform 24.3.

Afsluiting is möglich via een gemakkelijk toegankelijk stopcontact of met behulp van een schakelaar, geinstalleerd conform deinstallatievoorschriften. Indien de voedingskabel is beschadigd,moet deze veiligheidshalte door de fabrikant of door de servicedi-enst worden verrangen, om gevaarlijke situatuies te vermijden.

De oven kan waar keuze onder een werkblad of een (open* of gesloten) kolommeubel met de juiste afmetingen voor de inbouw van de oven worden geinstalleerd (zie schema).

Uw oven beschikt over een optimale luchtcirculatie die vlekkeloze bakresultaten en een optimale reiniging garandeert. Voor een optimale luchtcirculatie dient u met de volgende punten rekening te honden :

• Plaats de oven centraal in het meubel met een minimale afstand van 5 mm tussen de zijwanden van de oven en de zijwanden van het inbouwmeubel.
• Het inbouwmeubel moet van hittebestendig materiaal gemaakt of ermee bekleed zich.
• Voor meer stabiliteit schroeft u de oven met 2 schroeven in de in zijrand voorziene schroefgaten in het meubel vast (zie schema).
  Werkwijze:
  1) Verwijder de rubberen schroefkapjes van de schroefgaten.
  2) Maak een opening met een diameter van 2 mm in de wand van het meubel om te vermijden dat het hout.gaat barsten.
  3) Bevestig de oven met de 2 schroeven.
  4) Plaats de rubberen schroefkapjes opnieuw op de schroeven (de kapjes dampen tevens het geluid bij het sluiten van de ovendeur).
  (*) bij een open kolommeubel dient de opening (maximaal) 70 mm te bedragen.

Laat de oven afkoelen vooraleer hem met de hand te reinigen.

Gebruik gaan schurende of bijtende producten of scherpe metalen voorwerpen om het glas van de ovendeur te reinigen, waar dat het oppervlak ervan zo gekrast kan worden en het glas uiteindelijk kan barsten.

ervanging van de ovenlamp

• De lamp bevindt zich anschter in de oven.

WAARSCHUWING! Koppel de oven los Vooraleer aan de lamp te komen, om elektrische schokken te voorkomen; LAST DE OVEN eventuele afkoelen.

• Draai het vensterkapje een kwartslag maar links.
• Draai de lamp maar links los.

Kenmerken van de lamp :

-15W
-220-240V
-300°C
-schroeffitting E 14

• Vervang de gloeilamp en monteer het glaasje terug.
• Steek het snoer van de oven weer in het stopcontact.

Opmerking: gebruik een rubberen handschoen voor het losschroeven van het vensterkapje en de lamp (praktisch!).

PROBLEM	MOGELUKE OORZAKEN	OPLOSSINGEN
De oven wordt nicht warm.	De oven is nicht aangesloten.De zekering van de installmentie is defect.Andere oorzaken.	- Sluit de oven aan.- Vervang de zekering van uw installmentie (16 A).- Neem contact op met de ATAG-servi-cedienst.
De ovenverlichting werkt nichtmeer.	De lamp is defect.De oven is nicht aangesloten of de zeker-ing is defect.	- Vervang de lamp.- Sluit de oven aan of vervang de zekering.
De afkoelingsventilator blijftdraaien nadat de oven isuitgezet.	De ventilatie stopt normala na maximaal 1 uur of zodia de temperatuur van de oven onder ongeveer \(125^{\circ}C\)komt te lig-gen.Andien de ventilator na 1 uur blijft draaien...	- Geen maatregelen.- Neemt u contact op met de service-dienst.
De pyrolysereiniging werkt nicht.	De ovendeur is nicht goed gesloten.De tijdvermeling op de programmascha-kelaar knippert.Andere oorzaken.	- Controller of de ovendeur goed ges-loten is.- Stel de tijd in alvorens de pyrolyse te beginnen.- Neemt u contact op met de service-dienst.
De pyrolysevergrendeling werkt nicht.	De vergrendeling van de oven gebeurt Niet meteenDe ovendeur worden pas na ongeveer 5minutes vergrendeld.	Indien de oven na 10 minutes nog nicht vergrendeld is, neem contact op met de servicedienst.
Het draaispit blijdt draaien nadatde bakyclusisbeëindigd.	De motor van het draaispit blijdt draaien tot de functiekiezer opnieuw in de stand 0 staat, tot de ovendeur worden geopend of tot 30 minutes na het einde van de bakyclus.Deze beveiliging voorkomt aanbranding van het gerecht nadat de oven isuitgezet.	- Geen maatregelen.
Rookontwikkelingijdens hetbakken.	1. Te hoge baktemperatuur2. Vuile oven	1. Verlaag de baktemperatuur (zie bijge-voegde Bakgrids).2. Voer een pyrolyse ut indien uw oven van een pyrolysefunctie is voorzien.
De ovenverlichting werkt nicht tijdens de pyrolyse.	De ovenverlichting werkt alleen bijbakfuncties en Niet tijdens de pyrolyse.	De pyrolysetemperatuur is te hoog om deverlichting goed te laten werken.
De oven maakt een geluid nahet einde van een bakyclus.	De ventilatie van het achterelement van de oven (onzichtbaar) werkt (zelfs indien de oven op 0 staat).	Dit is normala. Pyrolyseovens beschik-ken over een ventilatie die blijwerken tot de oven is afgekoeld.

Mocht u het probleem ondanks deze tips Niet kuren oplossen, neemt u dan contact op met de servicedienst.

Madame, Monsieur,
