BEDIENUNGSANLEITUNG ZX3292C Atag

Multifunktions Backofen

user manual

multisystem oven

OX3211C

OX3292C

ZX3211C

ZX3292C

(pyrolyse)

Geachte mevrouw,

Geachte heer,

Sehr geehrte Damen und Herren,

Sie haben uns durch die Wahl eines Backofens von De Dietrich Ihr Vertrauen ausges-prochen und wir danken Ihnen dazu.

Damit Sie die zahlreichen Mänglichkeiten Ihres neuen Kuchenpartners sofort ganz aus-schöpfen können empfehlen wir Ihnen, die Ratschläge in dieser Anleitung aufmerksam durchzulesen.

De Dietrich entwickelt ständig neue Technologien, um Ihnen das Beste vom Backofen zu bieten. Ihr Backofen profitiert von den neusten technischen Errungenschaften.

Durch die Kombination seiner zahlreichen Funktionen und Zubehörteile konnen Sie einen optimalen Nutzen aus Ihrrem Backofenziehen und den Wohlgeschmack ihrer Lieblingsrezepte noch verfeinern.

Dadurch konnen Sie über lange Jahre hinweg ihre Koch- und Back-Erlebnisse zur Freude aller unter optimalen Bedingungen wiederholen.

FürdenBenutzer

Sicherheitshinweise 5

Umweltschutz 6

Wie ist Ihr Backofen aufgebaut?

Aufbau der Bedienblende 7

Betrieb des Backofens

Einstellen der Uhrzeit 8

Durchführung eines sofortigen Garvorgangs 9

Persönliche Wahl der Gartemperatur 10

Durchführung eines programmierten Garvorgangs 10

Durchführung eines zeitversetzten Garvorgangs 11

Verwendung der Schaltuhr 11

Verwendung der Kindersicherung 12

Einstellen des Sicherheitsmodus der Anzeige 12

Garverfahrens des Backofens

Funktionsbeschreibung 13

Backofenzubehör

Zubehör 14

Durchführung einer Pyrolyse 15-16

Allgemeine Wartung 19

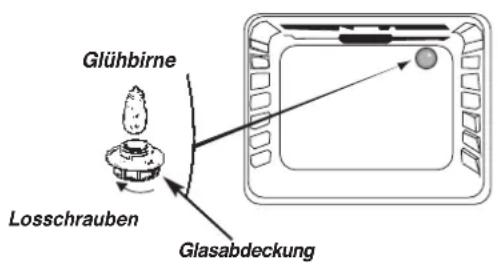

Auswechseln einer Lampe 19

Funktionsstörungen 20

Wichtig

These Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauft oder veräußert werden, sichergehen, dass sie auch die Betriebsanleitung gekommen. Vor der Installation und Benutzung des Geräts sollen den diese Hinweise zur Kenntnis genommen werden. Sie sind für die Sicherheit des Benutzers und anderer Personen verfasst worden.

Sicherheitshinweise

— Dieses Gerät ist für die Benutzung durch Privatpersonen in ihrem Haushalt konzipiert worden. Es ist ausschließlich für das Garen von Lebensmitteln bestimmt. Diese Backofen enthalt keinerlei asbesthaltige Bestandteile.

— Es ist darauf zu achten, dass Kinder das Gerät nicht als Spielzeug nutzen.

— Das Gerät bei Lieferung sofort auspacken oder auspacken halten. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken, und ein Exemplar davon gehalten.

— Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht fürkommenzielle, industrielle oder andere Zwecke als diejenigen benutzen, für die es konzipiert worden ist.

Die Merkmale与此es Gerats nicht verändern oder versuchen, sie zu verändern. Dies wurde eine Gefahr für Sie darstellen.

—WARNUNG: zugängliche Teile konnen sich während der Nutzung erhitzen. Kleinkinder sollenn ferngehalten werden.

—Das Gerat nie am Turgriff ziehen.

Vor der ersten Nutzung des Ofens, diesen leer 15 Minuten lang heizen. Für hinreichende Raumbelüftung sorgen. U. U. stellen Sie einen besonderen Geruch oder leichte Rauchentwicklung fest. Das ist normal.

—WARNUNG: Bei Nutzung des Grills konnen zugängliche Bereiche heiß werden. Kinder sollenn ferngehalten werden.

— Das Gerät wird bei Benutzung heiß. Die Heizelemente im Backofen nicht berühren.

• Wenn die Zubereitungen in den Backofen eingeführt oder aus dem Backofen hersaus-gelt werden, die oberen Heizelemente nicht mit den Händen berühren. Die Hände mit Topfhandschufen schützen.

— Während einer Reinigung werden zugängliche Flächen heißer als bei normaler Benutzung. Kleinkinder sollenen ferngehalten werden.

Vor der Pyrolysereinigung alles Zubehor aus dem Ofen behnmen und größere übergelaufene Reste entfern. Wahrend einer Pyrolyse werden erreichbare Flächen heißer als bei normaler Benutzung. Kleinkinder sollenn ferngehalten werden.

— Nach der Zubereitung das Zubehör (Rost, Spiel ... ) nicht mit bloßen händen berühren.

— Nie Alu-Folie direkt auf den Backofenboden legen (s. Kapitel Beschreibung des Ofens). Die sich Dort sammelnde Hitze konnte die Emaillierung beschädigen.

Keine schweren Lasten auf die offene Backofentür stellen und sich stellen, dass kein Kind auf die Tur klettert oder sich darauf setzt.

— Den Ofenraum nur bei abgeschalteten Ofen reinigen.

— Dieses Gerät ist nicht damit geeignet, von Personen (und Kindern) mit körperlich, wahrnehmerisch oder mental eingeschrankten Fähigkeiten oder von Menschen ohne Erfahrung oder Kenntnis benutzt zu werden, außer, wenn sie von einer für ihre Sicherheit verantwortlichen Person überwacht werden oder zuvor in die Gerätebenutzung ein-gewiesen worden sind.

Abgesehen von dem mit dem Ofen gefelferten Zubehor nur hitzebestandiges Geschirr verwenden (Herstellerhinweise befolgen).

— Nach der Ofenbenutzung safer stellen, dass alle Schalter ausgeschaltet sind.

Benutzen Sie den Ofen nach Nutzung nicht als Vorratskammer oder zur Aufbewährung von Gegenständen.

— Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Ofens benutzen (Anforderungen an die elektrische Sicherheit).
- (Modellabhängig): Zur erhöhten Sicherheit ist der Ofen mit einer AUTOMATISCHEN ABSCHALTUNG aus-gestät, sollten Sie aus Versehen vergessen, den Ofen auszuschalten. Nach 23 1/2 Stunden Betriebszeit wird die AS-Funktion (Automatik-stopp) aktiviert und der Ofen heizt nicht mehr. Anstelle der Uhrzeit wird AS oder Auto Stop angezeigt und es eront eine Zeit lang eine Serie 2 aufeinanderfolgender Signaltone.

Umweltschutz

Die Verpackung des Gerätes kann wieder verwertet werden. Führten Sie es der Wiederverwertung zu und leisten Sie einen Beitrag zum Umweltschutz, indem Sie die Verpackung in den dazu bestimmten Containerern ihrer Gemeinde entsorgen.

In das Gerät wurden viere wiederverwertbare Materialien eingebaut. Dieses Logo zeigt an, dass alte Geräte nicht mit anderen Abfallen zu mischen sind. Die vom Hersteller organisierte Wiederverwertung erfolgt unter optimalen Bedingungen unter Einhaltung der europäischen Richtlinie 2002/96/EG zu Abfallen aus elektrischen und elektronischen Geräten. Fragen Sie in der Gemeindeverwaltung oder bei ihrem Handler nach den Ihnen am nachsten gelegen den Sammelpunktken fur Altgeräte.
— Wir danken für ihren Beitrag zum Umweltschutz.

Achtung

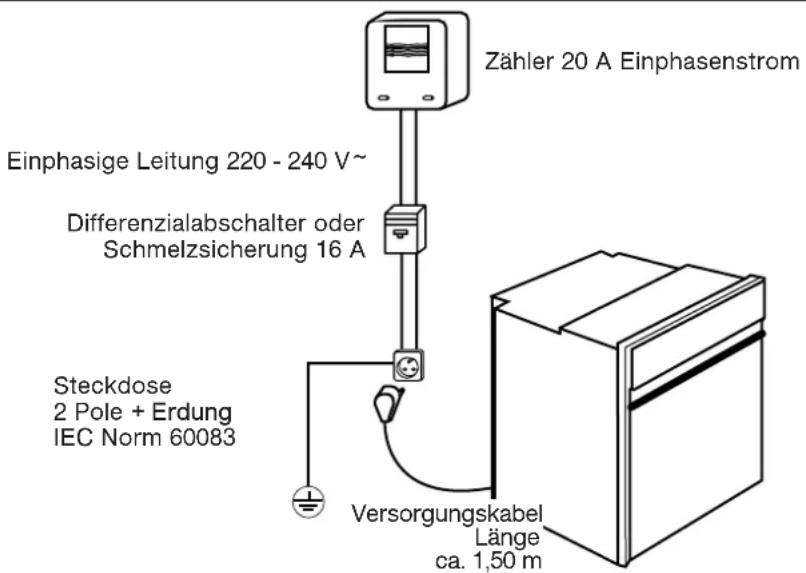

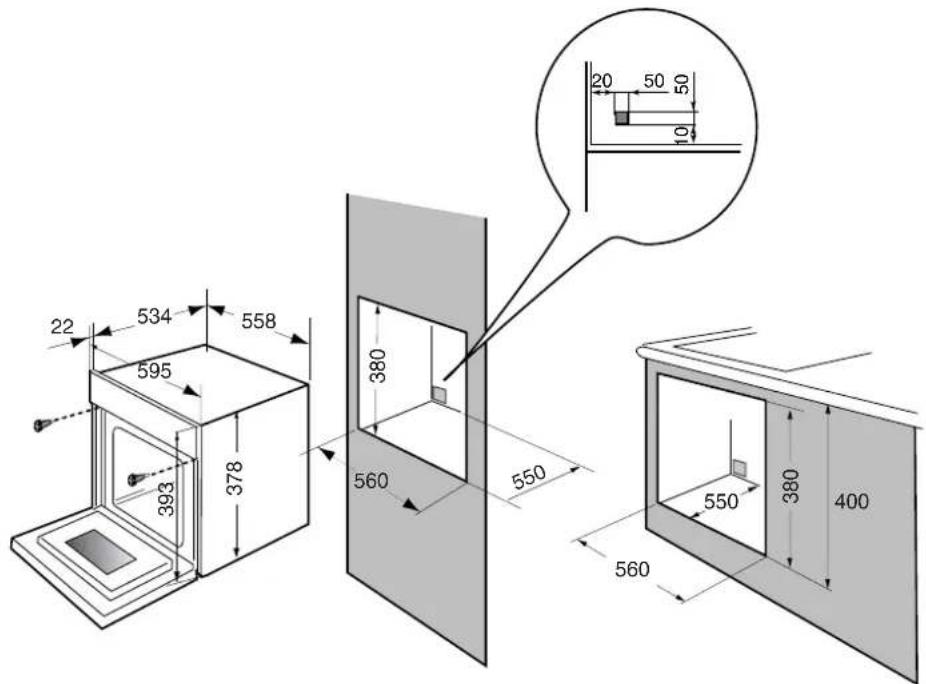

Die Installationarf nur von qualifizierten Installauren und Technikern vorgenommen werden.
Dieses Gerat entspricht folgenden europaischen Richtlinien:

• Niederspannungsrichtlinie 2006/95/EG zur CE-Kennzeichnung.
• Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG, novelliert durch die CE-Kennzeichnungsrichtlinie 93/68/EWG.
• Verordnung EG Nr. 1935/2004 zu Materialien und Gegenständen, die dazu bestimmt sind, mit Lebensmitteln in Kontakt zu kommt.

Wie ist Ihr Backofen aufgebaut?

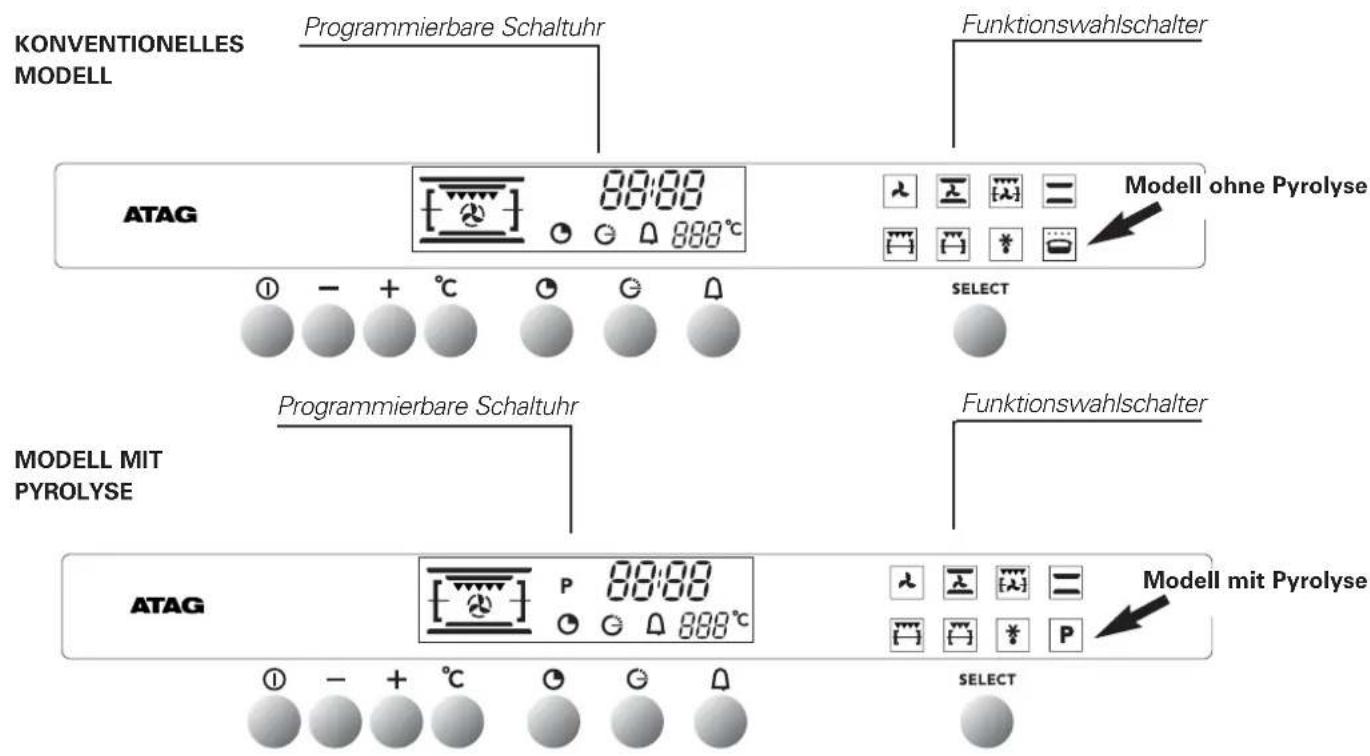

Aufbau der Bedienblende

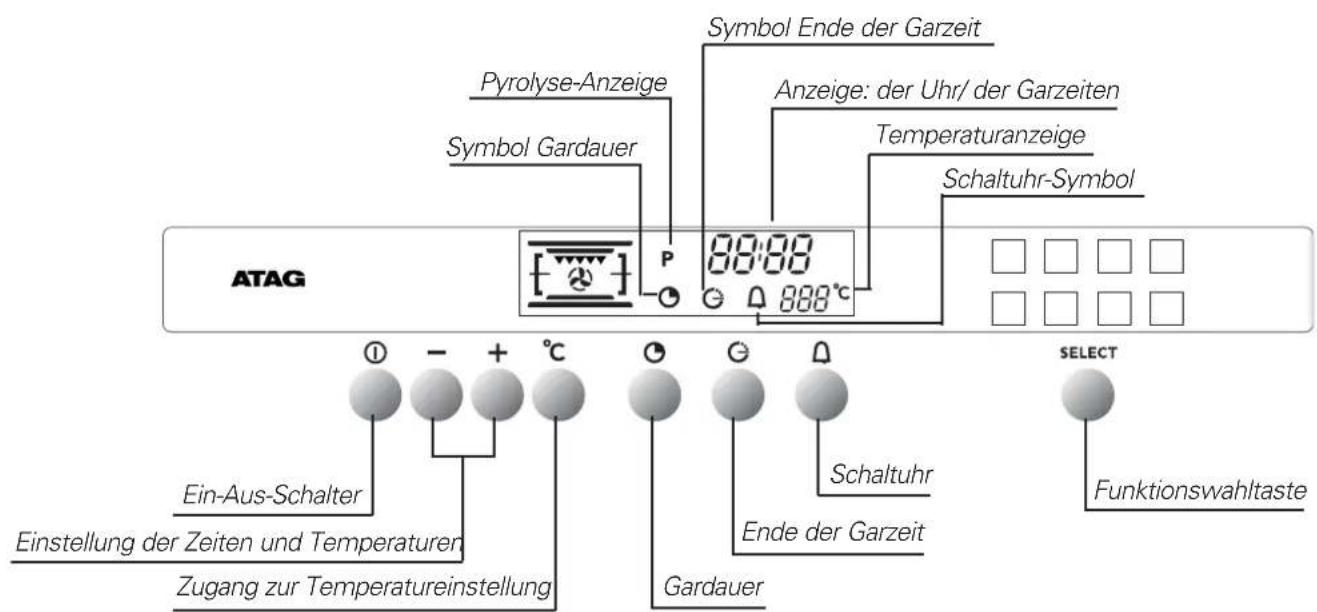

Detail der programmierbaren Schaltuhr

Betrieb des Backofens Einstellen der Uhrzeit

Beiderinbetriebnahme

Die Anzeige blinkt.
Stellen Sie die Uhrzeit mit + oder - ein (bei gedrückter Taste erfolgt ein Schnelldurchlauf).

Beispiel: 12.30 Uhr

Drucken Sie zum Bestätigten auf die Taste START/STOP.

ANMERKUNG: Wenn nicht mit der Taste START/STOP bestätigt wird, erfolgt nach einigen Sekunden die automatische Speicherung.

Korrektur der Uhrzeit

Drucken Sie einige Sekunden lang gleichzeitig auf die Tasten und bis die Anzeige blinkt.

Korrigieren Sie die Einstellung mit den Tasten+ oder -

Drucken Sie zum Bestätigen auf die Taste

ANMERKUNG: Wenn nicht mit der Taste, bestätigt wird, erfolgt nach einigen Sekunden die automatische Speicherung.

Durchfuhren eines sofortigen Garvorgangs

Wahlen Sie das Garverfahren

Wahlen Sie mit der Taste abgegenutsche Funktion:

Beispiel: Position

Durch längeres Drucken der Taste erigt ein Durchlauf der Garfunktionen. Die vorgeschlagene Temperatur wird angezeigt:

Beispiel: 220^

• Drücken Sie auf die Taste START/STOP, um den Garvorgang zu beginnen. Ihr Backofen schlägt die am früfigsten verwendete Temperatur vor. Sie konnen allerdings die Temperatur einstellen.

• Drücken Sie auf die Taste°C. Das Symbol °C blinkt.

• Stellen Sie die Temperatur mit den Tasten + oder - ein.
• Speichern Sie Ihrwahl, indem sie auf die Taste C

drücken (Wenn nicht mit der Taste ℃, Ibestätigkeit wird, erfolgt nach einigen Sekunden die automatische Speicherung).

Während des Garvorgangs blinkt die gewährte Temperatur bis zum Erreichen der T' Ihrer Wahl und die Anzeige hört dann auf zu blinken.

• Wenn die von Ihnen gewähnte Temperatur erreicht wird, ertont 3 Sekunden lange ein Piepton.

Sonderfall: Grill mit variabler Leistung:

Vorgeschlagene Leistung: -4 = 100%
-Einstellung von -1 = 50% bis -4 = 100%

ANMERKUNG: Die Turarf nur dann etwas offen stehen, wenn der

Grill ( ) mit maximaler Leistung (-4-) betrieben wird. Bei den anderen Leistungseinstellungen des Grills muss die Tur geschlossen bleiben.

• Halten Sie den Garvorgang an, indem Sie 1 Sekunde lang auf die Taste START/STOP drücken.

ACHTUNG: Wahrend des Grillvorgangs werden die zugänglichen Teile des Backofens heißer, als bei einem normalen Garvorgang.
Halten Sie keine Kinder vom Backofen fern.

Betrieb des Backofens Persönliche Wahl der Gartemperatur

Bei der Wahl des Garverfahrens oder während des Garvorgangs konnen Sie die Temperatur selbst einstehen:

Drücken Sie auf die Taste ℃ (etwa 2 Sekunden lang), bis die Temperaturanzeige blinkt.

Stellen Sie mit den Tasten+oder die gewünschte Temperatur ein. Bestätigen Sie durch Drucken der TasteC.

Bei den nachsten Garvorgangen wird die gerade von Ihnen gespeicherte Temperaturvorgabe berücksichtigt.

Sie konnen diese persönliche Einstellung der Gartemperatur beliebig oft wiederholen.

Betrieb des Backofens

Durchfuhren eines programmierten Garvorgangs

Wahlen Sie das Garverfahren und ändern Sie gegebenenfalls die vorgegebene Temperatur.

Beispiel: Position natürliche Konvektion Temperatur 220^

• Drucken Sie auf die Taste „Gardauer"

Die Gardauer (auf 0:00) und das entsprechende Symbol binken und zeigen an, dass die Einstellung nun erfolgen kann.

Drücken Sie auf die Tasten + oder -, um die gewünschte Zeit einzustellen.

Die Bestätigung der geänderten Dauer erfolgt nach einigen Sekunden automatisch oder durch erneutes Drucken der Taste

In this moment wird die Uhrzeit wieder angezeigt und das Symbol hert auf, zu blinken. Nach diesen Schritten heizt der Backofen. Am Ende des Garvorgangs erklingt eine Minuten lang eine Serie von

Pieptonen und das Symbol sinkt. Das Abschalten der Pieptone erfolgt, indem Sie 1 Sekunde lang auf die Taste START/STOP drucken. Sie konnen das Ende der Garzeit jederzeit abfragen oder anderein, indem Sie auf die Taste drucken. Um ihre Programmierung ruckgangig zu machen drucken Sie auf die Taste START/STOP.

Durchfuhren eines zeitversetzten Garvorgangs

Gehen Sie wie bei einem programmierten Garvorgang vor.

Drucken Sie dann nach der Gardauer auf die Taste „Ende der

Garzeit, woraufhin das Ende der Garzeit sowie das Symbol blinkt um anzuzeigen, dass die Einstellung nun möglich ist.

Beispiel: Es ist 12.30 Uhr.

Sie haben eine Gardauer von 30 Minuten programmiert.

Das angezeigte Ende der Garzeit ist 13.00 Uhr.

Stellen Sie die Uhrzeit für das Ende der Garzeit mit den Tasten +oder -ein

Beispiel: Ende der Garzeit 14.00 Uhr.

Sobald das zeitversetzte Ende der Garzeit programmiert ist, entscheidt die Uhrzeit wieder in der Anzeige.

Nach diesen Schritten wird der Beginn des Heizens so gestartet, dass der Garvorgang um 14.00 Uhr beendet ist.

Stellen Sie am Ende des Garens die Wahlvorrichtung für das Garverfahren wieder auf START/STOP.

ANMERKUNG: Sie können das Ende der Garzeit jederzeit abfragen oderändern, indem Sie auf die Taste * Grucken .

Um ihre Programmierung rückgangig zu machen drücken Sie auf die Taste START/STOP.

Betrieb des Backofens

Verwendung der Schaltuhr

Ihr Backofen ist mit einer vom Betrieb des Backofens unabhängigen elektronischen Schaltuhr ausgestattet, mit der Sie eine vorgegebene Zeit ruckwartszahlen können (Kurzezeitwecker).

ACHTUNG: Diese Funktion ist vom Backofen unabhängig. Sie ist nicht in der Lage, einen automatischen Stop des Garvorgangs zu bewirken.

Andererseits kann diese Funktion auch während des Betriebs des Backofens verwendet werden. In dieserm Fall hat die Anzeige der Schaltuhr Vorrang vor der Anzeige der Uhrzeit.

Drucken Sie auf die Taste Sanduhr. Die Anzeige blinkt und das Symbol Sanduhr erscheint und blinkt.

Drucken Sie auf die Tasten oder bis Sie die gewünschte Dauer erreichen (maximal 59 Minuten und 59 Sekunden).

Die Anzeige hört nach einigen Sekunden auf, zu blinken, und die Schaltuhr beginnnt, die Zeit in Sekundenschritten ruckwärts zu zahlen. Nach Ablauf der eingeselten Zeit informiert Sie die Schaltuhr durch Pieptone und

das Symbol Ainkt.

Durch Drücken der Taste oder START/STOP können die Pieptone abgestellt werden.

Daraufhin wird die Uhrzeit wieder angezeigt.

ANMERKUNG: Sie können jederzeit die verbleibende Zeit ändern, indem Sie auf die Taste drucken und die Zeit mit den Tasten + oder - korrigieren. Um die Kurzzeitwecker-Funktion abzubrechen müssen Sie die Zeit auf 0.00 einstellen und auf die Taste START/STOP drucken.

Betrieb des Backofens Verwendung der Kindersicherung

Um das ungewolte Einsatzen Ihres Backofens zu verhindern konnen Sie die Bedienelemente verriegeln. Gehen Sie dazu wie folgt vor:

• Drücken Sie auf die Taste START/STOP, bis Sie einen kurzen und einen langen Piepton horen.

Lassen Sie die Taste erst am Ende des Pieptons und beim Erscheinen des Schlüsselsymbols in der Anzeige los.

• Zum Entriegeln der Bedienelemente müssen Sie dieselbe Operation wiederholen.

• Drücken Sie auf die Taste START/STOP, bis Sie einen langen Piepton horen. Lassen Sie die Taste erst am Ende des Pieptons und beim Verschwinden des Schlüsselsymbols der Anzeige los.

ANMERKUNG: Nur die Funktion unabhängige Schaltuhr bleibt Funktionsfähig.

Betrieb des Backofens Einstellen des Sicherheitsmodus der Anzeige

Wenn der Mikrowellenherd nicht benutzt wird, ist die Anzeige unnöttig. Um Energie zu sparen, konnen Sie diese in Stand-by versetzen. Dazu gehen Sie wie folgt vor:

STAND-BY AUSLOSEN:

• Der Mikrowellenherd muss sich in der Betriebsart "Anzeige der Uhrzeit" befinden.
• Drücken Sie 5 Sekunden lang gleichzeitig auf die Tasten +und -
• Auf der Anzeige erscheint "Lcd OFF".
• Lassen Sie die beiden Tasten los.
• Nach 30 Sekunden wird die Anzeige in Stand-by ver-setzt.

Der Mikrowellenherd befindet sich nun im Stand-by-Betrieb und die Anzeige verschwindet in der Betriebsart "Anzeige der Uhrzeit" automatisch nach 30 Sekunden.

STAND-BY BEENDEN:

• Der Mikrowellenherd muss sich in der Betriebsart
  "Anzeige der Uhrzeit" befinden.
• Drücken Sie 5 Sekunden lang gleichzeitig auf die Tasten +und -
• Auf der Anzeige erscheint "Lcd ON".
• Lassen Sie die beiden Tasten los.
• Der Mikrowellenherd befindet sich nun nicht mehr im Stand-by-Betrieb und die Angaben auf der Anzeige sind durchgehend sightbar.

Garverfahrens des Backofens

Funktionsbeschreibung

*

FUNKTIONEN	Aktive Elemente	FUNKTIONSBESCHREIBUNG	Empfohlene Schieren
Temperatur mini./vorgegeben/maxi.35°/ 180° 235°UMLUFT		Die Wärmequelle ist ein Widerstand an der Rückwand desBackofens und die von einem Gebläse in der Mitte angesaugteLuft wird an den Seiten wieder eingeblasen. Es ist nichtnotwendig, vorzuwärmen, außer bei Gerichten mit sehr kurzenerGarzeiten (Sandgebäck auf mehreren Ebenen) bzw.Gerichten, die angebraten werden müssen (Rinderbraten).Umluft ist besondere geeignet:- um helles Fleisch zart zu halten- für Gemüse und Fisch- für mehrere Garvorgänge auf bis zu 3 Ebenen
Temperaturmini./vorgegeben/maxi.35°/ 200° 275°KOMBINIERTESBACKEN		Drei Wärmequellen werden kombiniert: Viel Unterhitze,um den Teig gut zu backen, ein weniger Umluft, um zatruchzubacken, und ein Hauch Grill für einejährige Bräunung:- für saftige Quiches, Pasteten, Obstkuchen.
180°/ 195° 230°TURBO-GRILL		These Betriebsart kombiniert abwechselnd die Wirkung vonGebäse und Grill: Der Grill erhützt das Gericht durchInfrarotwärme und der Luftstrom des Gebäses mildert derenEffekt: - für das Anbraten und Garen von dunklem und hellemFleisch:- für das sanfte Garen von Geflügel bis 1 Kg.- nicht für sehr große Stücke geeignet, die zu dicht am Grillsind: außen braun, innen noch roh.
Temperaturmini./vorgegeben/maxi.35°/ 220° 275°NATÜRlicheKONVECTION		These Betriebsart kombiniert die obere und andere WärmequelleDies ist ideal für langames und delikates Garen:- für zarte Wildgerichte- für das Schmoren kõstlicher Speisen- für das vollendete Brotbacken
1 bis 4DOPPELGRILL		Der Doppelgrilldeckt den gesamten Grillbereich ab.Der Einfachgrill bietet这点ie Wirkung für keinere Mengen.WICHTIG: Lassen Sie die Tür bei der Stufe 4 etwasoffen stehen.
1 bis 4EINFACHGRILL
Temperaturmini./vorgegeben/maxi.30°/ 40° 50°/AUFTAUEN		Das Auftbauern erfolgt durch das Gebläse, das die Luft um dasAuftaugut blast.Die Temperatur übersteig niemals 50°C,wodurch ein ideales Auftbauern garantiert wird.-Für das Auftbauern von Fleisch und Geflügel sollen den Sie denRost mit der Trotschale oder dem Backblech verwenden.Verwenden Sie niemals den beim Auftbauern entstehenden Saft,er ist ungenießbar.
Temperaturmini./vorgegeben/maxi.35°/ 80° /100°Warmhalten		Das Wärmlalten erfolgt mit dem Gebläse, das erwärmtel Luft um die Speise blast.

Beim Betrieb wird der Backofen heiß. Die Heizelemente im Inneren des Backofens dürfen nicht berührt werden. Halten Sie keine Kinder vom Backofen fern.

• Für die Angabe auf dem Energieetikett gemäß der europäischen Norm EN 50304 und der Europäischen Richtlinie 2002/40/EG benutzte Sequenz(en).

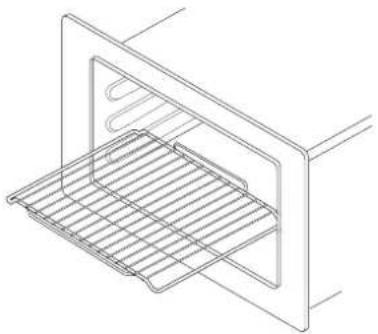

Sicherheitsrost mit Griff

Zur leichteren Handhabung mit Griff an der Vorderseite. Das Rost ist für jeder Art von Kochgeschirr und Kuchenform zum Kochen oder Überbacken geeignet.

Es wird für Grillgerichte benutzt (sie werden direkt darauf gelegt).

Mehrzweckblech

Es dient als Kuchenblech und hat eine schrag abgewinkelte Kante. Es wird fur das Backen von Backwaren wie Windbeutel, Baisers, Madeleines, Blätterteig ... benutzt.

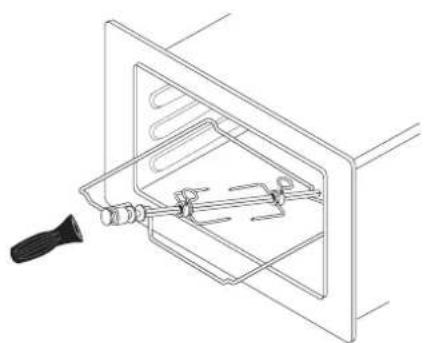

Drehspieß

Er besteht aus einem Spiel, 2 Gabeln, einem abnehmbaren Griff und einem Traggestell, das in die 3. Schiene von unter geschoben wird.

Zum Einbringen: Stecken Sie den Spiel in das Loch in der Rückwand des Backofens.

Legen Sie die Tropfschale auf den Rost für Kochgeschirr, den Sie in die untere Schiene geschoben haben.

Wichtige Ratschlage:

• Decken Sie den Innenaum des Backofens nicht mit Alufolie ab, um die Reinigung zu vermeiden. Sie konnen dadurch eine Überhitzung verursachen, die das Email im Inneren des Backofens beschädigt.

• Nach einem Garvorgang Backofenzubehör (Rost, Drehspieß, Tropfschale, Drehspieß-Traggestell usw.) nicht mit der bloßen Hand anfassen.

Nur bei Modell ZX3092C, ZX3011C

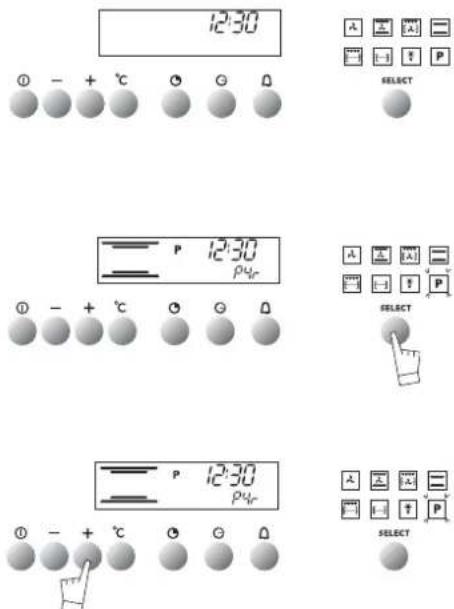

Was ist eine Pyrolyse?

• Ihr Herd wird bei hoher Temperatur von Speisespritzern und Überkochresten gereinigt. Gerüche und Dampfentwicklungen werden beim Durchlauf durch einen Katalysator eliminiert.
• Damit dieser Herd sich an jeder Situation anpassen kann, verfügt er über 3 Reinigungszyksen mittels Pyrolyse.

Einen Sparzyklus von 1h30 Dauer (unter Berücksichtigung der Abkuhlungsdauer des Herdes bleibt dieser während 2 Stunden verriegelt). Dieser Zyklus verbraucht ca. 25% weniger Energie als der standardmäßige Pyrolysezyklus. Wenn er regelmäßig eingeschaltet wird (alle 2 bis 3 Zubereitungen von Fleisch) bleibt der Herd in allen Situationen sauber.

Ein normaler Zyklus von 1h45 Dauer (unter Berücksichtigung der Abkuhlungsdauer des Herdes bleibt dieser während 2h15 verriegelt). Dieser Zyklus ermöglich eine effiziente Reinigung des schmutzigen Herdes.

Ein Superreinigungszyklus von 2h Dauer (unter Berücksichtigung der Abkuhlungsdauer des Herdes bleibt dieser während 2h30 verriegelt). Diese Zyklus ermöglicht eine effiziente Reinigung des sehr schmutzigen Herdes.
- Aus Sicherheitsgründen wird die Tür des Herds nach 2 Minuten Pyrolyse automatisch verriegelt.

Warum wird eine Pyrolyse durchgeführt?

• Ihr Herd dampf stark beim Vorheizen oder bei der Zubereitung einer Speise.
• Ihr Herd produziert in kaltem Zustand und nach der Zubereitung der Speise starke Gerüche (Hammelfleisch, Fisch, gegrillte Speisen, etc.).
• Warten Sie mit der Reinigung nicht bis sich an den Wänden Ihres Herdes zu viel Fett angesammelt hat.
• Eine Pyrolyse muß nicht nach jeder Speisenzubereitung durchgehinfurt werden, sondern nur, wenn der Verschmutzungsgrad entsprechend hoch ist.

Wann wird eine Pyrolyse durchgeführt?

ZUBEREITUENGEN DIE WENIG SCHMUTZ ERZEUGEN	Biskuits, Gemüse, Gebäck, Quiches Lorraine, Aufläufe, etc	Zubereitung ohne Spritzer: eine Pyrolyse muß nicht durchgeführt werden
ZUBEREITUENGEN DIE VIEL SCHMUTZ ERZEUGEN	Fleisch, Fisch (im Kochgeführ), gefülltes Gemüse	Eine Pyrolyse kann nach 3 Zubereitungen durchgeführt werden
ZUBEREITUENGEN DIE SEHR VIEL SCHMUTZ ERZEUGEN	Große Fleischstücke, Grillen mit dem Drehspieß: Puten, Truthähne, Lammkeulen, etc	Eine Pyrolyse kann nach einer dieser Zubereitungen durchgeführt werden wenn viel Fett verspritzt wird

Einige Ratschlage

Um das Spritzen während der Zubereitung einzugrenzen, überprüfen Sie:

• ob die richtige Zubereitungsart konform der Anleitung gewählt wurde
• ob die richtige Einsatzbebene gewählt wurde
• ob die richtige Temperatur gewählt wurde.

Wenn die Speise trotzdem zu starke Spritzer und Dampf erzeugt, stellen Sie eine niedrigere Temperatur ein.

Wie wird eine Pyrolyse durchgeführt?

Entnehmen Sie die Roste und Bleche aus dem Herd und entfern den den gröbsten Schmutz, der durch Überkochen entwickelten ist.

Prufen Sie ob die Uhrzeit in der Programmierung angezeigt wird und das sie nicht blinkt.

Drucken Sie auf die Funktionswahltaste, bis die Funktion „Pyrolyse" erscheint.

Der Backofen zeigt das Symbol Pyrolyse entspricht einer zweistündigen Pyrolyse (nicht änderbar).

Durch Drucken der Tasten - bzw. + können Sie zwischen zwei anderen, nicht anderbaren Pyrolysen von 105 bzw. 90 Minuten Dauer wahlen.

Bei dieser Wahl ist der Backofen 2:00 oder 2:15 oder 2:30 Stunden nicht verfügbar. Diese Zeit enthalt die Abkühldauer des Backofens bis zur Entriegelung der Tur.

Drucken Sie auf die Taste START/STOP

• Die Backofentür wird während der Pyrolyse (etwa 2 Minuten nach dem Beginn) verriegelt.

• Sie können durch Drücken der Taste die Zeit abfragen, zu der die Pyrolyse beendet sein wird. Am Ende der Pyrolyse bleibt das Symbol

P bis zur Entriegelung der Backofentur an.

Schalten Sie den Backofen aus, indem Sie auf die Taste START/STOP drucken.

Wenn der Backofen kalt ist, müssen Sie mit einem feuchten Lappen die weiße Asche wegwischen. Danach ist der Backofen

sauber und kann für einen neuen Garvorgang ihrer Wahl verwendet werden.

Anmerkung: Die Reinigungstemperatur kann nicht geändert werden.
Während der Pyrolyse ist die Backofenbeleuchtung aus.

Sollete der Backofen nach der Pyrolyse nicht sauber sein, haben Sie zu langle damit gewartet.

Wiederholen Sie in thisem Fall die Selfstreinigung.

WICHTIG:

Keine Tücher oder Lappen an den Griff der Backofentür hangen.

PWährend der Pyrolyse wird der Backofen heißer, als bei einem normalen Garvorgang.

Halten Sie keine Kinder vom Backofen fern.

Durchführung einer zeitversetzten Pyrolyse

Führer Sie die Anweisungen im Abschnitt „Durchführern einer Pyrolyse" aus.
Gehen Sie dann wie folgt vor:

Drücken Sie auf die Taste Oldie Uhrzeit für den Beginn der Pyrolyse blinkt und das Symbol blinkt, um anzuzeigen, dass die

Einstellung nun möglich ist.

Stellen Sie die Uhrzeit für den Beginn der Pyrolyse mit den Tasten +oder - ein.

Beispiel: Beginn der Pyrolyse um 5.00 Uhr.

Wenn die Pyrolyse beendet ist, drucken Sie auf die Taste START/STOP.

Nur Sie als Fachmann haben das Recht, die Installation und den Anschluss der Geräte von Atag durchzuführen.

Aus thisem Grund gilt unsere Garantie nur und ausschließlich für jene Geräte, deren Installation und Anschluss von Ihnen gemäß den geltenden Bestimmungen durchgeführt wurde.

Bei der Nichteinhaltung dieser Bedingung übernimmt der Installateur die Haftung, die in thisem Fall nicht mehr von der Firma Atag gewährleistet wird.

Stromanschluss

Die elektrische Sicherheit ist über korrekten Einbau safer zu stellen. Bei Einbau und Wartungsvorgangen muss das Gerät vom Stromnetz getrennt, die Schmelzsicherungen müssen abgeschaltet oder herausgenommen werden.

Der Stromanschluss wird hergestellt, bevor das Gerät in das Möbel eingeschoben wird.

Prufen,ob:

• die Leistung der Installation ausreicht,
• die Versorgungsleitungen in gutem Zustand sind,
• der Drahtequerschnitt mit den Installations-regeln übereinstimmt.

Der Backofen muss mit einem (genormten) Stromkabel mit 3 Leitern mit 1,5mm2 (1Ph + 1N + Erde) angeschlossen werden, die an das einphasige 220 - 240V_ Netz über eine Steckdose 1ph + 1N + Erdung nach ICE-Norm 60083 oder über eine omnipolare Abschalte-vorrichtung gemäß Installationsregeln an-geschlossen sein,Müssen.

Achtung Der Schu

Der Schutzdraht (grün-gelb) ist an die Klemme des Geräts angeschlossen und muss mit der Erdung der Anlage verbunden sein. Nach der Installation muss das Gerät von der Stromversorgung getrennt werden können, es sei dann, es ist mit einem Schalter gemäß 24.3 ausgestattet. Die Trennung von der Stromversorgung kann durch eine zugängliche Steckdose oder durch fachgerechten Einbau eines Schalters in den Leitungen erfolgen. Zur Vermeidung von Gefahren muss ein beschädigtes Kabel vom Hersteller, dem Kundendienst oder einer Person vergleichbarer Qualifizierung ausgetaucht werden.

Der Backofen kann beliebig unter einer Arbeitsfläche oder in einem Säulenmöbel (offen* oder geschlossen) mit den passenden Abmessungen für den Einbau installiert werden (siehe Schema).

Durch die optimierte Luftung des Backofens werden beim Backen und Säubern unter Berücksichtigung folgender Punkte bemerkenswerte Ergebnisse erzielt:

• Den Backofen mittig in das Möbel einbauen, damit ein Mindestabstand von 5 mm zum benachbarten Möbel eingehalten wird.
• Das Material des Einbaumöbs oder die Beschichtung these Möbels muss hitzebeständig sein.
• Für bessere Stabilität den Backofen mit 2 Schrauben in den vorgesehenen Lochern an den Seitenträgern befestigen.

Hierfür:

1) Die Gummi-Schraubenabdeckungen ent-fernen, um die Befestigungsbohrungen freiizulegen.
2) In die Möbelwand ein Loch bohren, um das Bersten des Holzes zu verhindern.
3) Den Backofen anhand der 2 Schrauben befestigen.
4) Die Gummi-Schraubenabdeckungen wieder aufsetzen (sie dieren auch zur Dämpfung beim Schlieben der Backofentür).
(*) Bei einem offenen Möbel muss die Öffnung (maximal) 70 mm groß sein.

Lassen Sie den Backofen vor der manuellen Reinigung abkühlen.

Keine Scheuermittel oder harten Metallschaber zur Reinigung der Ofenglastür verwenden, da dies zu Kratzern auf der Oberfläche und u. U. zum Platz den Glases führen kann.

Auswechseln einer Lampe

Die Lampe befindet sich oben in der Vertiefung des Backofens

ACHTUNG! Trennen Sie ihren Backofen vor jeder Maßnahme an der Lampe vom Netz und halten Sieihn gegebenenfalls abkühlen.

• Drehen Sie die Glasabdeckung um eine Vierteldrehung links herum.
• Drehen Sie die Glühbirne ebenfalls links herum hersus.

Technische Daten der Gluhbirne:

-15W
-220-240V
-300°C
- Sockel E 14

• Wechseln Sie die Gluhbirne aus, drehen Sie die Glasabdeckung fest und schreiben Sie den Backofen wieder an.

Anmerkung: Zum Herausdrehen von Glasabdeckung und Lampe sollenten Sie einen Gummihandschuh verwenden, dieser erleichtert den Ausba

SIE STELLEN FEST, DAß ...

DIE MOGLICHEN URSACHEN SIND

WASISTZUTUN?

Der Herd heizt nicht

Der Backofen ist nicht angeschlossen.
Die Sicherung ihrer Anlage ist defekt.
Die gewähnte Temperatur ist zu niedrig.
Sonstige Ursachen

• Den Backofen anschließen.
• Die Sicherung ihrer Anlage auswechseln und die Stärke prüfen (16A).
• Den Kundendienst in Anspruchnehmen.

Die Lampe des Herds brennt nicht

Die Lampe ist defekt. Der Backofen ist nicht angeschlossen oder die Sicherung ist defekt.

Die Lampe auswechseln.
Den Backofen anschließen oder die Sicherung auswechseln rung auswechseln

Das Kuhlgeblase lauft nach dem Abschalten des Backofens weiter.

Das Geblase muss spätestens 1 Stunde nach dem Abschalten bzw. bei einer Temperatur von etwa 125^ anhalten. Falls kein Stopp nach 1 Stunde.

• Keine Maßnahmen notwendig

Die Reinigung per Pyrolyse findet nichtstatt.

Die Turt ist nicht richtig geschlossen. Die Uhrzeit der programmierbaren Schaltuhr blinkt. Sonstige Ursachen.

• Den Kundendienst in Anspruchnehmen.

Die Verriegelung während der Pyrolyse Funktioniert nicht.

Die Verriegelung ist nicht那么简单.
Die Verriegelung der Tur findet etwa 5 Minutes nach Beginn der Pyrolyse statt.

Wenn die Verriegelung nach etwa 10 Minuten nicht staatfindet, müssen Sie sich an den Kundendienst wenden..

Der DrehspieB dreht sich auch nach dem Ende des Garvorgangs weiter.

Wahlschalter wieder in die Position 0 kommt oder die Tur geöffnet wird oder 30 Minuten nach Ende des Garens. Die Funktion erlaubt, das Verbrennen des Kochguts nach dem Stopen des Backofens zu vermeiden.

• Keine Maßnahmen notwendig

Rauchentwicklung während des Garens.

1. Gartemperatur zu hoch.

2. Die Gartemperatur senken (siehe beiliegende Koch- und Backanleitung).

3. Backofenverschmutzt.

4. Wenn der Backofen dazu in der Lage ist, eine Pyrolyse durchfuhren.

Der Backofen ist während der Pyrolyse nicht beleucht.

Die Beleuchtung Funktioniert nur während der Garvorgänge

Die Pyrolyse entwickelt Temperatren, die für den Einsatz der Beleuchting schädlich waren.

Der Backofen macht nach dem Ende des Garvorgangs Lärm.

Das Geblase des Backofenoberteils (nicht sightbar) ist in Betrieb (seist bei abgeschalteten Backofen).

Dies ist normal, da die Pyrolyse-Backofen mit einer Nachkuhlung ausgestattet sind.

Wenden Sie sich in jedem Fallsofar an ihren Kundendienst, wenn ihre Gegenmaßnahmen erfolgs geblieben sind.
