BEDIENUNGSANLEITUNG MA3092C Atag

Bedienungsanleitung Solo- Mikrowellenherd

automatisch ontdooien 8

technische gegevens 13

inbouw 14

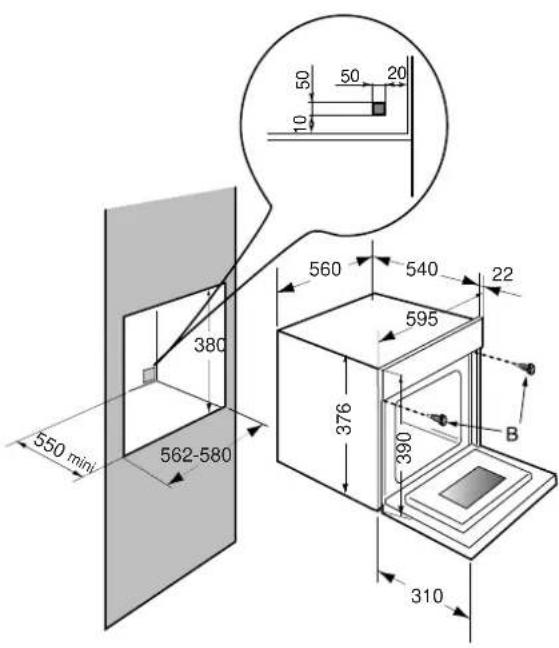

550 mini 380 562-580 560 540 22 595 376 390 B 310

400 550 mini 562-580

550 mini 380 562-580 560 540 22 595 376 390 B 310

400 550 mini 562-580

Sehr geehrte Damen und Herren,

Sie haben uns durch die Wahl eines Backofens von De Dietrich Ihr Vertrauen ausges-prochen und wir danken Ihnen dafür.

Damit Sie die zahlreichen Möglichkeiten Ihres neuen Küchenpartners sofort ganz aus-schöpfen können empfehlen wir Ihnen, die Ratschläge in dieser Anleitung aufmerksam durchzulesen.

De Dietrich entwickelt ständig neue Technologien, um Ihnen das Beste vom Backofen zu bieten. Ihr Backofen profitiert von den neusten technischen Errungenschaften.

Durch die Kombination seiner zahlreichen Funktionen und Zubehörteile können Sie einen optimalen Nutzen aus Ihrem Backofen ziehen und den Wohlgeschmack Ihrer Lieblingsrezepte noch verfeinern.

Dadurch können Sie über lange Jahre hinweg Ihre Koch- und Back-Erlebnisse zur Freude aller unter optimalen Bedingungen wiederholen.

• Dieses Gerät ist ausschließlich zum Zubereiten, Aufwärmen und Auftauen von Lebensmitteln im Hausgebrauch bestimmt. Für Schäden durch unsachgemäßen Umgang kann der Hersteller nicht haftbar gemacht werden.
• Prüfen Sie vor der ersten Inbetriebnahme des Geräts, ob die Behälter und Zubehörteile für Mikrowellenherde geeignet sind (Geschirr aus feuerfestem Glas, Porzellan o.ä.).
• Um Beschädigungen am Gerät zu vermeiden, dieses nicht leer und ohne Einsatz einschalten.
• Nehmen Sie keine Veränderungen an den Öffnungen auf der Verriegelung auf der Vorderseite des Geräts vor, da dieses sonst beschädigt werden kann.
• Wenn Sie Einweg-Behälter aus Kunststoff, Papier o.a. brennbarem Material zum Zubereiten bzw. Aufwärmen der Speisen verwenden, achten Sie häufig auf das Gerät, da in diesem Fall eine gewisse Brandgefahr besteht.
• Es wird abgeraten, Metallgegenstände - Besteck, Verschlüsse, Klammern usw. aus Metall bei Gefrierbeuteln - in den Mikrowellenherd zu bringen.

Jedoch können Sie gelegentlich Lebensmittel aufwärmen, die in flachen Aluminiumschalen (max. 4 cm hoch) mit Deckel verpackt sind. Allerdings verlängert sich dadurch die Aufwärmzeit geringfügig. Bitte achten Sie in einem solchen Fall darauf, dass die Schale richtig in der Mitte auf dem Backofenboden positioniert und der Abstand zu den Metallwänden und der Gerätetür keinesfalls kleiner als 1 cm ist.

- Bitte achten Sie bei der Zubereitung von Kindernahrung auf folgende Punkte:

- Vor dem Aufwärmen von Schoppen den Sauger abnehmen und danach den Inhalt schütteln und mit dem Handrücken auf geeignete Temperatur prüfen.

- Nach dem Aufwärmen von Speisen diese durchmischen und auf geeignete Temperatur prüfen, um innere Verbrennungen beim Essen zu verhindern.

WARNUNG: Kinder den Mikrowellenherd nicht unbeaufsichtigt und ohne die entsprechenden Erläuterungen bedienen lassen, um sicherzustellen, dass sie die damit verbundenen Gefahren eindeutig verstanden haben.

• In den meisten Fällen empfiehlt es sich, die Speisen zum Aufwärmen zuzudecken, um deren Eintrocknen und ein Verschmutzen des Innenraums zu verhindern. Vor dem Erwärmen von Flüssigkeit in einer Flasche oder in einem anderen dicht abgeschlossenen Behälter muss jedoch der Verschluss bzw. Deckel geöffnet werden, um ein Explodieren des Behälters zu verhindern.
• Das Erhitzen von Eiern in der Schale, im Wasserbad und als Spiegelei ist zu vermeiden, da sie beim Erhitzen verspritzen und dadurch ernsthafte Verbrennungen bzw. erhebliche Verschmutzung oder gar eine Beschädigung des Geräts bewirken können.
• Beachten Sie beim Erwärmen von Flüssigkeiten, dass der Siedepunkt erreicht werden kann, ohne dass es dabei zu dem üblichen Aufsteigen von Luftblasen kommt. Verhindern Sie Verbrennungen, indem Sie entweder vor dem herausnehmen des Behälters ca. 20 Sekunden warten oder ein beliebiges Element hineinlegen, wodurch ein Überkochen verhindert wird.
• Stellen Sie beim Erwärmen kleiner Mengen (Würstchen, Brötchen usw.) ein Glas Wasser daneben.
• Bei zu langem Aufwärmen können die Speisen austrocknen bzw. verkohlen. Beachten Sie deshalb, dass die Zeit zum Erwärmen bei einem Mikrowellenherd wesentlich niedriger ist als bei einem normalen Backofen.
• SWenn Sie eine Rauchbildung feststellen, lassen Sie die Tür geschlossen und schalten Sie das Gerät ab bzw. unterbrechen Sie dessen Stromversorgung.

Wie ist Ihr Backofen aufgebaut?

Aufbau der Bedienblende 5

Betrieb des Backofens

Einstellen der Uhrzeit 6

Durchführen eines Garvorgangs 7

Automatisch in der Mikrowelle auftauen 8

Persönliche Wahl der Garleistung 9

Einen Garvorgang speichern 9-10

Verwendung der Kindersicherung 10

Einstellen des Sicherheitsmodus der Anzeige 10

Garverfahren des Backofens

Funktionsbeschreibung 11

Backofenzubehör

Zubehör 12

Allgemeine Wartung 15

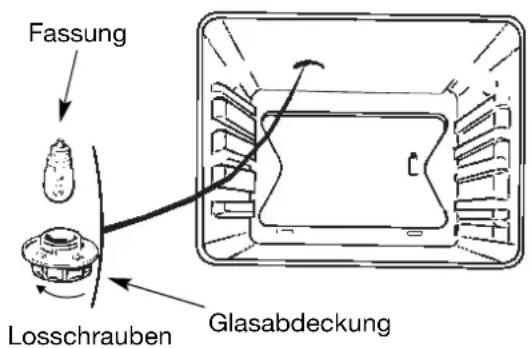

Auswechseln einer Lampe 15

Funktionsstörungen 16

Wie ist Ihr Backofen aufgebaut?

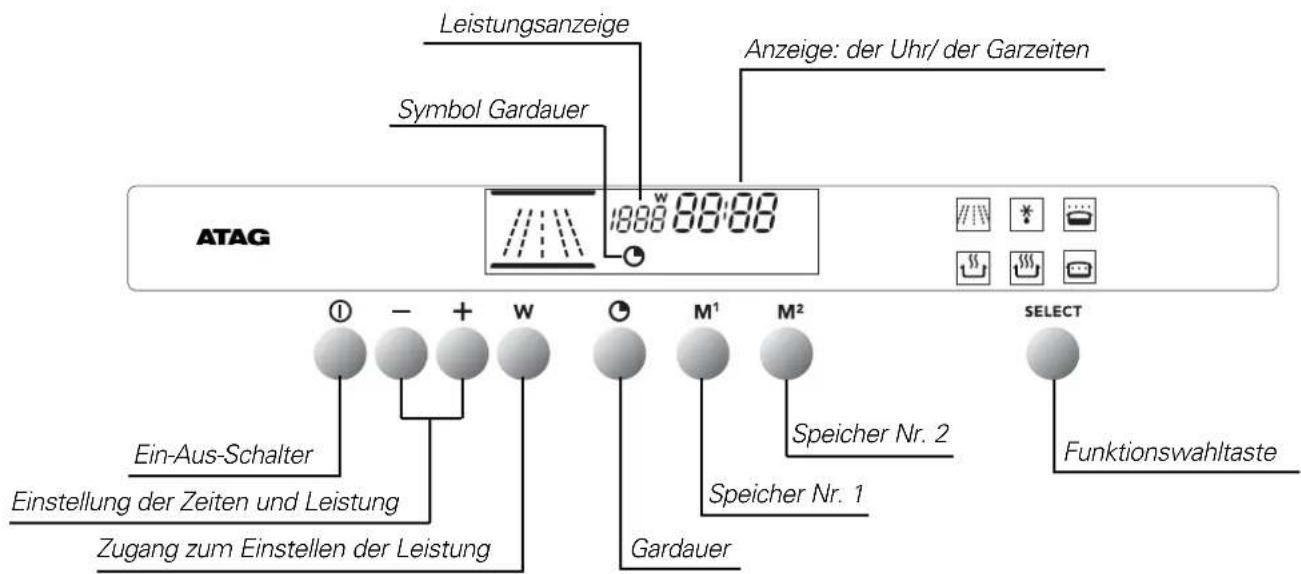

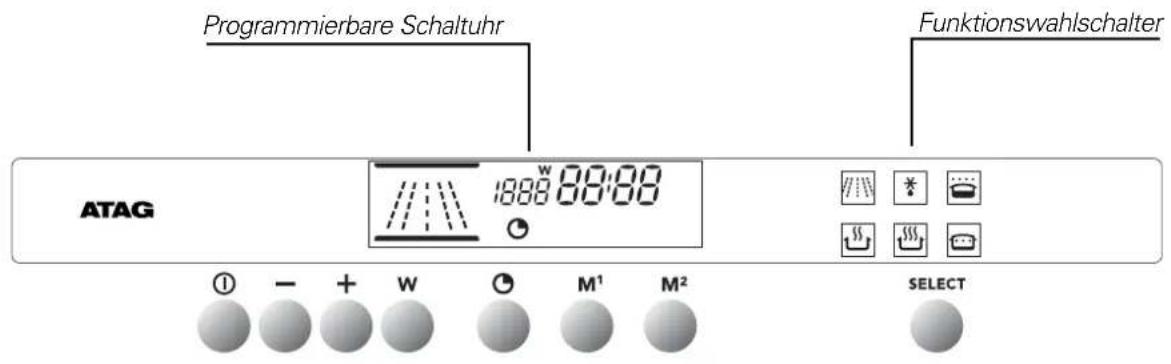

Aufbau der Bedienblende

Programmierbare Schaltuhr Funktionswahlschalter ATAG 18:00 80:00 SELECT

Leistungsanzeige Symbol Gardauer Anzeige: der Uhr/ der Garzeiten ATAG 1888 88:88 Ein-Aus-Schalter Einstellung der Zeiten und Leistung Zugang zum Einstellen der Leistung M¹ M² Speicher Nr. 2 Speicher Nr. 1 Gardauer SELECT Funktionswahltaste

Betrieb des Backofens

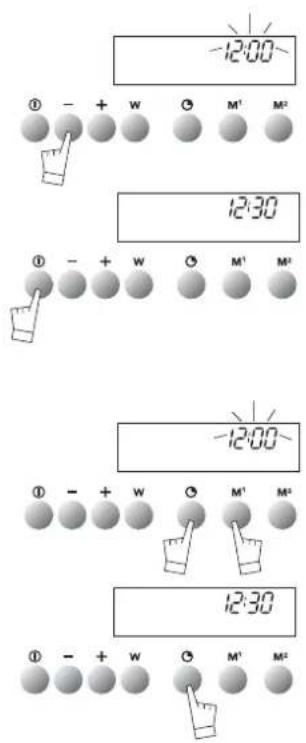

Einstellen der Uhrzeit

-12:00 ① - + W Ⓧ M¹ M² 12:30 ① - + W Ⓧ M¹ M² -12:00 ① - + W Ⓧ M¹ M² 12:30 ① - + W Ⓧ M¹ M²

Bei der Inbetriebnahme

Die Anzeige blinkt.

Stellen Sie die Uhrzeit mit + oder - ein (bei gedrückter Taste erfolgt ein Schnelldurchlauf).

Beispiel: 12.30 Uhr

Drücken Sie zum Bestätigen auf die Taste START/STOP.

ANMERKUNG: Wenn nicht mit der Taste START/STOP bestätigt wird, erfolgt nach einigen Sekunden die automatische Speicherung.

Korrektur der Uhrzeit

Drücken Sie einige Sekunden lang gleichzeitig auf die Tasten und bis die Anzeige blinkt.

Korrigieren Sie die Einstellung mit den Tasten+ oder -.

Drücken Sie zum Bestätigen auf die Taste

ANMERKUNG: Wenn nicht mit der Taste, bestätigt wird, erfolgt nach einigen Sekunden die automatische Speicherung.

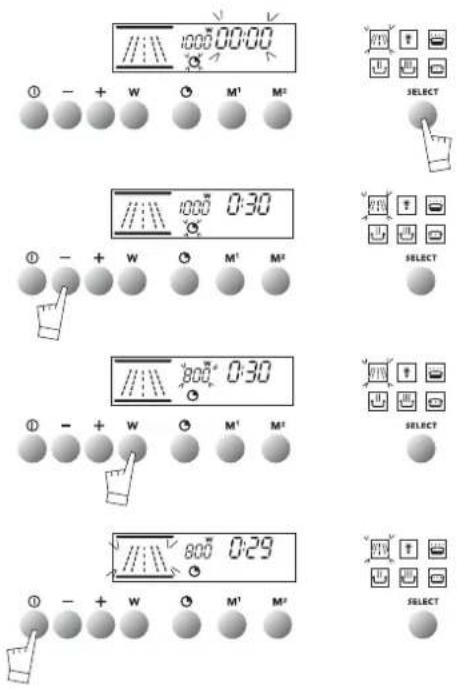

Durchführen eines Garvorgangs

Ihr Mikrowellenherd besitzt 6 Funktionen für die Zubereitung von Speisen:

//000 00:00 ① - + W ○ M¹ M² SELECT Mozg 0:30 Mozg - + W ○ M¹ M² Mozg 800° 0:30 Mozg - + W ○ M¹ M² Mozg 800° 0:29 Mozg - + W ○ M¹ M² Mozg 800° 0:29 Mozg - + W ○ M¹ M²

Achtung: In keiner dieser Betriebsarten den Mikrowellenherd in leerem Zustand betreiben.

- Wählen Sie die Funktion SEMECT der Taste

- Stellen Sie die Heizdauer ein

- Das Symbol Sinkt - Stellen Sie die Heizdauer mit den Tasten + und - ein. Beispiel: 30 Sekunden

- Stellen Sie die Heizleistung ein:

- Drücken Sie auf die Taste W, die Anzeige1000W blinkt.

- Stellen Sie die Heizleistung mit den Tasten + und - ein. Beispiel: 800W

- Prüfen Sie, ob die Tür einwandfrei geschlossen ist. Bestätigen Sie die Einstellungen durch Drücken der

START/STOP-Taste.

Die Heizung wird eingeschaltet und die verbleibende Heizdauer wird durch sekundenweises Rückwärtszählen angezeigt.

Um das Heizen abzubrechen, drücken Sie 1 Sekunde lang auf die START/STOP-Taste.

HINWEIS:

ÖFFNEN DER TÜR BEI LAUFENDEM HEIZBETRIEB

Wenn Sie die Tür bei laufendem Heizbetrieb öffnen, wird die Heizung automatisch unterbrochen. Wenn Sie danach die Tür wieder schließen, wird die Heizung wieder für die verbleibende Heizdauer eingeschaltet, sobald Sie auf die START/STOP-Taste drücken.

Bei den Funktionen ist keine Einstellung der Heizleistung erforderlich

Betrieb des Backofens

Automatisch in der Mikrowelle auftauen

Mit dem neuen Mikrowellenherd brauchen Sie nicht mehr stundenlang warten, bis die tiefgefrorenen Speisen aufgetaut sind! Der Mikrowellenherd ist die ideale Ergänzung zur Tiefkühltruhe, denn damit kann das Auftauen bis zu zehn Mal schneller als bei Raumtemperatur erfolgen.

Empfehlungen:

- Die Auftauzeit hängt vom einerseits Typ des Mikrowellenherds und andererseits von der Größe, Form und Ausgangstemperatur der eingefrorenen Lebensmittel ab.

- Wenn die Speise im Gefrierbeutel aufgetaut werden soll, sicherstellen, dass er nicht mit einer Metallklammer verschlossen ist. Anderenfalls diese vorher entfernen.

- Wenn sich Rauhreif auf dem tiefgefrorenen Gut gebildet hat, diesen vor dem Einbringen in den Mikrowellenherd abkratzen, da er sonst einen Schirm bildet und das Auftauen verlängert.

- Fleisch und Fisch zum Auftauen auf einen umgedrehten kleinen Teller und diesen in einen großen Teller legen, damit der Saft abläuft, da dieser sonst in Berührung mit dem Fleisch/Fisch das Braten auslöst.

- Beim Auftauen von Fleisch/Fisch in Scheiben, diese nach und nach voneinander ablösen, um das Auftauen einheitlicher zu gestalten.

- Bei halb aufgetauten Gerichten diese umrühren.

- Im Mikrowellenherd aufgetaute Gerichte anschließend etwa um dieselbe Zeit wie zum Auftauen stehen lassen.

- Einmal aufgetaute Lebensmittel in keinem Fall wieder einfrieren!

Auftauen von Brot und Teigwaren	Lebensmittel	Menge	Zeit	in die auf den Boden des Backofens gestellteGlasschale legen
	pain baguette	100g	45 s - 55 s
		200g	1 - 1 min 30 s
	Rundes Brot	400g	2 min - 2 min 30 s
	Blätter- und Mürbeteig	300g	1 min
Auftauen von Weich- und Krustentieren	Lebensmittel	Menge	Zeit	in die auf den Boden des Backofens gestellteGlasschale legen
	Jakobsmuscheln (ohne Schale)	500g	5 min
	Krabben, geschält	100g	1 min 30 s - 2 min
	rosa Krabben, ungeschält	200g	5 - 7 min
	Gambas (10 Stück)	500g	11 - 13 min
	Langustinen	1000g	10 - 11 min
Auftauen von Fisch	Lebensmittel	Menge	Zeit	in die auf den Boden des Backofens gestellteGlasschale legen
	Kaubeljau- und Schellfischfilet	400g	3 - 4 min
	Wittling, Kohlfisch	500g	3 - 4 min
	Scholle, Heilbutt (2 Stück)	300g	2 min - 2 min 30 s
	Kohlfisch in Scheiben, Lachs, Dorsch	1 Stück	1 min 30 s - 2 min
	Forelle (3 Stück)	4 Stücke	4 - 5 min
		540g	4 - 5 min
Auftauen von Fleisch	Lebensmittel	Menge	Zeit	...bei Halbzeit umdrehen
	Hähnchen, Tauben, Putenschnitzel (2 Stück)	500g - 600g	5 - 7 min
		200g	3 - 4 min
	Hähnchenkeulen (4 Stück)	1000g	7 - 9 min......
	ganzes Hähnchen; Kalbskotelett	1000g	11 - 13 min
	Rinderbraten	600g	5 min
	Hackfleisch (4 Stück)	1000g	10 min
	Fleisch in Stücken	360g	3 - 4 min
		600g	6 - 7 min
Auftauen von Früchten	Lebensmittel	Menge	Zeit	in die auf den Boden des Backofens gestellteGlasschale legen
	Erdbeeren	250g	2 - 3 min
	Himbeeren, Kirschen	250g	2 - 3 min
	Johannisbeeren, Heidelbeeren	250g	2 min 3 s - 4 min

Persönliche Wahl der Garleistung

00:00:00 ① - + W O M¹ M² 80:00:00 ① - + W O M² M²

Beim Einstellen der Funktionen oder bei laufendem Heizbetrieb können Sie

die Heizleistung bei der ersten Funktion erstellen: Drücken Sie ca. 2 Sekunden lang auf die Taste W.

Es ertönt ein Piepton und die Anzeige für Heizleistung blinkt. Stellen Sie die gewünschte Heizleistung mit den Tasten + und - lein.

Bestätigen Sie die Einstellung durch Drücken der START/STOP-Taste. Die so eingestellte Heiztemperatur bleibt auch bei den nachfolgenden Anwendungen programmiert. Sie können diese individuelle Einstellung beliebig oft wiederholen.

Betrieb des Backofens

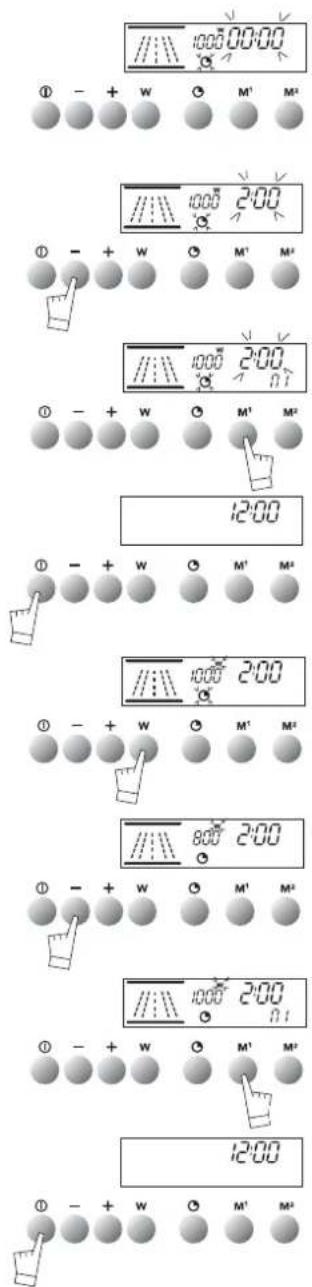

Einen Garvorgang speichern

// 1000 00:00 ① - + W ○ M' M' // 1000 2:00 ① - + W ○ M' M' // 1000 2:00 ① - + W ○ M' M' 12:00 ① - + W ○ M' M' // 1000 2:00 ① - + W ○ M' M' // 800 2:00 ① - + W ○ M' M' // 1000 2:00 ① - + W ○ M' M' 12:00 ① - + W ○ M' M'

Ihr Mikrowellenherd besitzt zwei Programmspeicher M1 und M2 mit denen Sie die Daten der häufigsten Arbeitsprogramme abspeichern können.

Diese zwei Programmspeicher sind bei den Funktionen verfügbar.

Abei können sie die Einstellwerte für Heizleistung bzw. Heizdauer speichern.

Hier können Sie die Heizdauer speichern.

Anwendungsbeispiel bei der Funktion

- Wählen Sie die Betriebsart

- Stellen Sie die gewünschte Heizdauer mit den Tasten + und -, ein. Beispiel: 2 Minuten

- Um diesen Einstellwert zu speichern, drücken Sie 2 Sekunden lang auf die tasten M1 und M2

- Ihre Wahl wird mit 2 Pieptönen bestätigt. Es wird M1 oder M2 angezeigt.

- Zum Verlassen des Speichermodus drücken Sie längere Zeit auf die START/STOP-Taste.

- In der Betriebsart, können Sie nach der Heizdauer auch die Heizleistung speichern:

- Drücken Sie nach der Einstellung der Heizdauer auf die Taste W. bis das Symbol W blinkt.

- Stellen Sie die gewünschte Heizleistung mit den Tasten + und - ein.

Beispiel: 800W

- Um diesen Einstellwert zu speichern, drücken Sie 2 Sekunden lang auf die tasten M1 und M2.

Ihre Wahl wird mit 2 Pieptönen bestätigt. Es wird M2 angezeigt.

-Zum Verlassen des Speichermodus drücken Sie längere Zeit auf die START/STOP-Taste.

DE 9

Betrieb des Backofens

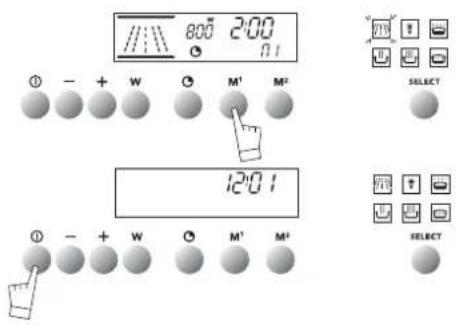

Einen Garvorgang speichern

8:00 2:00 - + W M¹ M² 12:01 - + W M¹ M² SELECT SELECT

Zum Einschalten eines abgespeicherten Arbeitsprogramms:

• Drücken Sie auf M1 oder M2.
• Damit wird das jeweils gespeicherte Heizprogramm sofort ausgelöst.
• Zum Abbrechen des laufenden programmes drücken Sie auf die START/STOP-Taste.

HINWEIS: Die Speicherung von Heizdauer und Heizleistung kann beliebig oft geändert werden.

Betrieb des Backofens

Verwendung der Kindersicherung

12:00 n=0 Φ - + W Θ M¹ M² n-0 (Schlüssel)

Um das ungewollte Einschalten Ihres Backofens zu verhindern können Sie die Bedienelemente verriegeln. Gehen Sie dazu wie folgt vor:

- Drücken Sie auf die Taste START/STOP, bis Sie einen kurzen und einen langen Piepton hören.

Lassen Sie die Taste erst am Ende des Pieptons und beim

Erscheinen des Schlüsselsymbols in der Anzeige los.

• Zum Entriegeln der Bedienelemente müssen Sie dieselbe Operation wiederholen.
• Drücken Sie auf die Taste START/STOP, bis Sie einen langen Piepton hören. Lassen Sie die Taste erst am Ende des

Pieptons und beim Verschwinden des Schlüsselsymbols n-0 der Anzeige los.

ANMERKUNG: Nur die Funktion unabhängige Schaltuhr bleibt funktionsfähig.

Betrieb des Backofens

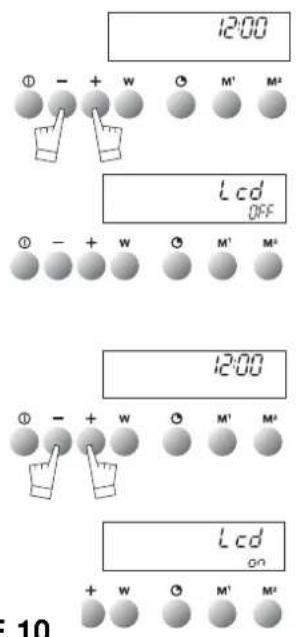

Einstellen des Sicherheitsmodus der Anzeige

12:00 Φ - + W ○ M' M² Lcd OFF Φ - + W ○ M' M² 12:00 Φ - + W ○ M' M² Lcd on + W ○ M' M² 10

Wenn der Mikrowellenherd nicht benutzt wird, ist die Anzeige unnötig. Um Energie zu sparen, können Sie diese in Stand-by versetzen. Dazu gehen Sie wie folgt vor:

STAND-BY AUSLÖSEN:

• Der Mikrowellenherd muss sich in der Betriebsart "Anzeige der Uhrzeit" befinden.
• Drücken Sie 5 Sekunden lang gleichzeitig auf die Tasten +und -.
• Auf der Anzeige erscheint "Lcd OFF".
• Lassen Sie die beiden Tasten los.
• Nach 30 Sekunden wird die Anzeige in Stand-by ver-setzt.

Der Mikrowellenherd befindet sich nun im Stand-by-Betrieb und die Anzeige verschwindet in der Betriebsart "Anzeige der Uhrzeit" automatisch nach 30 Sekunden.

STAND-BY BEENDEN:

• Der Mikrowellenherd muss sich in der Betriebsart
  "Anzeige der Uhrzeit" befinden.
• Drücken Sie 5 Sekunden lang gleichzeitig auf die Tasten +und -.
• Auf der Anzeige erscheint "Lcd ON".
• Lassen Sie die beiden Tasten los.
• Der Mikrowellenherd befindet sich nun nicht mehr im Stand-by-Betrieb und die Angaben auf der Anzeige sind durchgehend sichtbar.

FUNKTIONEN	Aktive Elemente	FUNKTIONS BESCHREIBUNG	Empfohlene Schienen
Leistungmin. / Voreinstellung / max.100W / 1000W / 1000WMikrowellen	CuissonRéchauffage	Bei dieser Funktion wird die Heizenergie ausschließlich durch Mikrowellen erzeugt.Die Verteilung der Wärme erfolgt durch- eine obere Heizquelle- eine untere Heizquelle
ZeitautomatischesAuftauen		Mit dieser Funktion werden tiefgekühlte Lebensmittel optimal aufgetaut
80 WWarmhalten		Diese Funktion dient zum- Warmhalten von Gerichten usw- Auftauen von empfindlichen Lebensmitteln wie z.B. Butter, Beerenobst, Käse usw.
750 WSanftes Bratenund Backen		Diese Funktion dient zum- Aufwärmen oder Garen von flüssigen und festen Speisen, sowie von frischen oder tiefgekühlten Fertiggerichten.
1000 WStarkes Bratenund Backen		Diese Funktion dient zum schnellen Garen von- flüssigen Speisen wie z. B. Suppen usw.- Gerichten mit hohem Wassergehalt wie z. B. Tomaten, Zucchini usw.-
500 WSchmoren und sehr sanftesKochen		Diese Funktion dient zum- abschließenden Garen nach vorherigem starkem bzw. sanftem Braten und Backen, z. B. weiße Bohnen, Linsen, Milchspeisen usw.- gleichzeitigen Aufwärmen von zwei Gerichten - eines auf dem Boden (0) und eines auf dem Grill (2)

Backofenzubehör

Zubehör

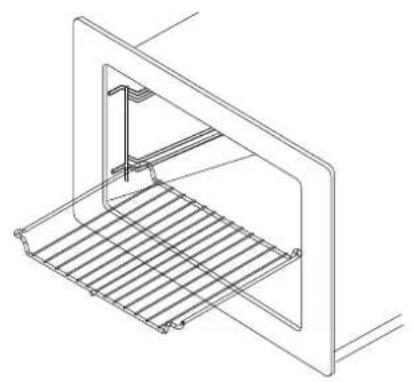

Wendbarer Rost für Kochgeschirr

Sie können diesen Rost umdrehen und dadurch unterschiedliche Höhen im Backofen erreichen.

Er darf nur beim Heizen mit 2 Stufen verwendet werden.

Glasplatte

Sie kann auf dem Boden des Backofens angebracht werden, um Bratensaft bzw. Fett aufzusammeln, das von dem Grillgut abtropft. Sie kann auch für die Funktion Auftauen benutzt werden.

TIP: Um den Mikrowellenherd einwandfrei sauber zu halten, kann die Glasplatte immer auf dem Boden bleiben.

Wichtiger Hinweis:

Direkt nach dem Abschalten den Behälter nicht mit bloßer Hand berühren.

Nur Sie als Fachmann haben das Recht, die Installation und den Anschluss der Geräte von Atag durchzuführen.

Aus diesem Grund gilt unsere Garantie nur und ausschließlich für jene Geräte, deren Installation und Anschluss von Ihnen gemäß den geltenden Bestimmungen durchgeführt wurde.

Bei der Nichteinhaltung dieser Bedingung übernimmt der Installateur die Haftung, die in diesem Fall nicht mehr von der Firma Atag gewährleistet wird.

Der elektrische Anschluss muss gemäß dem Anschlussschema auf der Rückseite des Backofens von einem Elektroinstallateur (siehe Seite 14) durchgeführt werden. Dieser muss sicherstellen, dass das Gerät gemäß den Montageanweisungen und geltenden Bestimmungen angeschlossen wurde.

Wenn das Gerät nicht mit Hilfe eines Steckers an das Stromnetz angeschlossen wird, muss ein Unterbrecher für alle Leitungen (mit einer Öffnung des Kontakts von mindestens 3 mm) auf der Versorgungsseite angebracht werden, um die Sicherheitsbestimmungen einzuhalten.

ANMERKUNG: Beim Unterspannungsetzen Ihres Geräts wird die Elektronik des Backofens initialisiert und schaltet dabei einige Sekunden lang dessen Beleuchtung aus.

Bei einem Anschluss mit Hilfe einer Steckdose muss diese auch nach dem Einbau des Geräts zugänglich sein.

Bei einem Unfall aufgrund einer nicht vorhandenen oder fehlerhaften Erdung können wir nicht zur Haftung gezogen werden.

WARNUNG: Einige Teile im Innern des Backofens können auch nach vollzogener Trennung vom Stromnetzeinen elektrischen Schlag verursachen. Nur qualifiziertes Personal ist in der Lage, gefahrlos Reparaturen durchzuführen, für die die Abdeckung zu entfernen ist, die vor der Mikrowellenenergie schützt.

Um mögliche Gefahren abzuwenden, ist ein beschädigtes

Stromversorgungskabel vom Hersteller, seinem Kundendienst bzw. Personen mit einer vergleichbaren Qualifikation auszuwechseln.

Betriebsspannung....220-240 V \~ 50 Hz

Gesamtleistungsaufnahme bei Heizbetrieb....2,06 kW

Abgegebene Leistung im Mikrowellenbetrieb......1000W

Mikrowelle 1 Std. 1000 W....2,06 kWh

Nutzbare Abmessungen des Backofens

Breite....42 cm

Höhe....21 cm

Tiefe....37 cm

Nutzbarer Rauminhalt....32 liter

Für den Installateur Einbau

550 mini 380 562-580 560 540 22 595 376 390 B 310

400 550 mini 562-580

Ihr Backofen verfügt über eine optimierte Luftzirkulation, die bemerkenswerte Gar- und Reinigungsergebnisse erlaubt, wenn folgende Elemente berücksichtigt werden:

- Der Backofen muß in einem Kastenschrank eingebaut werden, wobei die notwendigen Einbaumaße einzuhalten sind. Schneiden Sie in der Rückwand der Einbaunische eine Öffnung von 50x50mm für die Durchführung des Stromkabels (siehe Abbildung unten).

- Zentrieren Sie den Backofen so in dem Möbel, dass ein Abstand von mindestens 2 mm zum benachbarten Möbel eingehalten wird.

- Das Material des Möbels, in das der Backofen eingebaut wird, muss hitzebeständig sein (oder mit einem hitzebeständigen Material beschichtet sein).

- Der Einbau-Backofen darf nur dann in die Nische gebracht werden, wenn seine Stromversorgung unterbrochen ist.

- Für eine größere Stabilität müssen Sie den Backofen mit 4 Schrauben in den für diesen Zweck in den Seitenverstrebungen vorgesehenen Löchern im Möbel befestigen (siehe Abbildung). Führen Sie dazu zunächst eine Bohrung ∅ 3 mm in den entsprechenden Möbelwänden aus, damit das Holz beim Einschrauben nicht splittert.

Lassen Sie den Backofen vor der manuellen Reinigung abkühlen.

Ganz allgemein sind alle Scheuerpulver und Metallschwämme sowie alle schneidenden Objekte verboten.

Ausbau der Schienen:

Die Schienen können zum Reinigen ausgebaut werden:

a) Leicht anheben
b) Schwenken, ohne zu forcieren
c) Entfernen

- Der Bereich um die Tür und das Gehäuse muss immer sauber sein. Bei deren Beschädigung durch zu starke Verschmutzung müssen sie durch einen Fachmann instandgesetzt werden, bevor das gerät wieder in Betrieb genommen wird.

- Bei unangenehmem Geruch oder starker Verschmutzung eine Tasse mit einer wässrige Lösung aus Zitronensaft oder Essig im Herd 2 Minuten lang kochen lassen und danach die Wände mit etwas Geschirrspülmittel reinigen.

Auswechseln einer Lampe

Fassung Losschrauben Glasabdeckung

• Die Lampe befindet sich oben in der Vertiefung des Backofens

ACHTUNG! Trennen Sie Ihren Backofen vor jeder Maßnahme an der Lampe vom Netz und lassen Sie ihn gegebenenfalls abkühlen.

a) Kippen Sie den Grill beiseite.
b) Nehmen Sie die Glasabdeckung durch eine Linksdrehung ab.

Technische Daten der Glühbirne:

-15W
- 220/240 V
- 300°C
- Sockel E 14

c) Drehen Sie die Glühbirne ebenfalls links herum heraus.

Anmerkung: Zum Herausdrehen von Glasabdeckung und Lampe sollten Sie einen Gummihandschuh verwenden, dieser erleichtert den Ausba

Abgegebene Leistung im Mikrowellenbetrieb Wenn Sie Zweifel an dem einwandfreien Betrieb Ihres Backofens haben, bedeutet dies nicht unbedingt, dass eine echte Störung vorliegt. Sie sollten zunächst die folgenden Punkte überprüfen:

FESTGESTELLTE STÖRUNG	MÖGLICHE URSACHEN	GEGENMAßNAHME
Der Backofen wird nicht heiß.	Der Backofen ist nicht angeschlossen.Die Sicherung Ihrer Anlage ist defekt.Sonstige Ursachen.	- Den Backofen anschließen.- Die Sicherung Ihrer Anlage auswechseln und die Stärke prüfen (16A).- Den Kundendienst in Anspruch nehmen.
Die Herdlampe funktioniert nicht.	Die Lampe ist defekt.Der Backofen ist nicht angeschlossen oder die Sicherung ist defekt.	- Die Lampe auswechseln.- Den Backofen anschließen oder die Sicherung auswechseln.
Das Kühlgebläse läuft nach dem Abschalten des Backofens weiter.	Das Gebläse muss sich spätestens 3 Minuten nach dem Abschalten des Mikrowellenherds abschalten.Falls kein Stopp nach 1 Stunde.	- Keine Maßnahmen notwendig.- Den Kundendienst in Anspruch nehmen.
Die Lampe im Herd bleibt eingeschaltet, obwohl der Herd abgeschaltet ist.	1. Die Tür des Herds ist schlecht verschlossen.2. Eine Mikrowellenbauteil ist defekt.	1. Tür auf einwandfreies Schließen prüfen.2. Den Kundendienst in Anspruch nehmen.
Während oder nach dem Betrieb macht der Mikrowellenherd Geräusche.	Der Lüfter im oberen Teil des Mikrowellenherds (unsichtbar) läuft. Dies kann auch bei abgeschaltetem Gerät der Fall sein.	- Dies ist normal. Der Lüfter des Mikrowellenherds läuft nach dem Abschalten noch ca. 3 Minuten lang weiter.
Der Mikrowellenherd schlägt Funken	Ein Metallgegenstand befindet sich zu nahe am Grill oder an einer Wand.	- Alle Metallgegenstände von den Wänden fernhalten.- Auf keinen Fall Metallgegenstände auf den Grill bringen.
Die Speise wird nicht aufgewärmt.	Die Mikrowellen gelangen nicht an die Speise.Die Tür ist nicht richtig geschlossen.	- Prüfen, ob die Behälter und sonstigen Teile für Mikrowellenherde geeignet sind.- Tür auf geschlossene Stellung prüfen

Wenden Sie sich in jedem Fall sofort an Ihren Kundendienst, wenn Ihre Gegenmaßnahmen erfolglos geblieben sind..

550 mini 380 562-580 560 540 22 595 376 390 B 310

400 550 mini 562-580
