GEBRUIKSAANWIJZING MC3092CU Atag

Wij danken u voor de aankoop van uw oven en uw vertrouwen in Atag.

Om u te helpen de vele voordelen te benutten die uw nieuwe oven u biedt, raden wij u aan zeer aandachtig de informatie in deze handleiding te lezen.

Atag ontwikkelt ononderbroken nieuwe technologieën en past alle meest recente innovaties toe om u de best mogelijke oven te bieden.

De combinatie van de talrijke functies en toebehoren van uw oven staat garant voor maximaal kookplezier en optimale bakprestaties bij het bereiden van uw lievelingsgerechten.

Er staan u dan ook vele jaren van smakelijk keukenplezier met een betrouwbare oven te wachten.

uw combi magnetron en oven

milieubescherming

— Het verpakkingsmateriaal van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren.
— Uw apparaat bevat tevens vele recyclebare materialen. Daarom is het voor-

zien van dit logo wat aangeeft dat de gebruikte apparaten van ander afval dienen te worden gescheiden. De recycling van de apparaten die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtst-

bijzijnde inzamelplaats voor uw oude apparaten.

— Wij danken u voor uw bijdrage aan de bescherming van het milieu.

- Deze microgolfoven is uitsluitend bestemd voor huishoudelijk gebruik voor het koken, bakken, opwarmen en ontdooien van voedingswaren. De fabrikant is niet aansprakelijk indien de oven voor andere doeleinden wordt gebruikt.

- Controleer vóór elk gebruik van de oven of uw kookpannen, ovenschalen en ovenbenodigdheden wel geschikt zijn voor uw microgolfoven (b.v. vuurbestendig glas, porselein...).

- Om beschadiging aan uw microgolfoven te voorkomen, mag u de oven nooit leeg of zonder draaiplateau gebruiken.

- Wijzig nooit iets aan de openingen van de sluiting op de voorwand. Dit kan schade aan uw oven veroorzaken, waardoor u een beroep moet doen op een bevoegd technicus.

- Hou uw microgolfoven in de gaten indien u gerechten opwarmt of klaarmaakt in weg-werpbakjes van plastic, papier of een ander brandbaar materiaal. Er bestaat altijd een risico van ontbranding.

- Gebruik geen metalen kookpannen of ovenschalen en let erop dat u nooit vorken, lepels en messen in de oven legt. Let er ook op dat u eventuele metalen lintjes of nietjes op diepvrieszakjes verwijdert. Gerechten in een aluminiumbakje met een maximale hoogte van 4 cm kan u echter wel ongeopend opwarmen. De opwarmtijd zal dan wel wat hoger liggen. Let erop dat het aluminiumbakje precies in het midden van de oven staat en in elk geval nooit dichter dan 1 cm bij de metalen wanden of de deur van de microgolfoven.

- Belangrijke richtlijnen voor kinderen :

- Verwijder de zuigdop van de zuigfles alvorens de fles op te warmen. Schud de zuigfles en controleer de temperatuur met de buitenkant van uw hand alvorens het aan de baby te geven.

- Roer opgewarmde kindervoeding goed door elkaar en controleer de temperatuur alvorens het gerecht aan het kind te geven. Zo vermijdt u dat te hete voeding inwen-dige brandwonden veroorzaakt.

OPGELET : Laat kinderen nooit alleen de microgolfoven bedienen tenzij u ze de juiste aanwijzingen voor een korrekt en risicoloos gebruik heeft gegeven.

- Wij raden u aan de gerechten in de meeste gevallen af te dekken. Zo krijgt u smaakvolle gerechten en uw oven blijft proper. Voor het bereiden van een gerecht of het opwarmen van drank of vloeistoffen in een fles of een hermetisch afgesloten recipiënt dient u evenwel de dop of het deksel te verwijderen om explosiegevaar te voorkomen.

- Het wordt ten zeerste afgeraden eieren in de schaal, gebakken of als spiegelei op te warmen in de microgolfoven. De eieren kunnen ontploffen, zelfs na afloop van de kooktijd, en ernstige brandwonden veroorzaken en/of uw oven onherroepelijk beschadigen.

- Het opwarmen van dranken met microgolven kan plotseling opspuiten van de koken-de vloeistof veroorzaken. Wees voorzichtig bij het uit de oven halen.

- Bij kleine hoeveelheden (1 worst, 1 croissant enz.) plaatst u een glas water naast het gerecht.

- Bij een te lange bereidingsduur kan het gerecht uitdrogen en verbranden. Gebruik daarom nooit de bereidingstijden die voor traditionele heteluchtovens worden vermeld.

- Bij rookvorming houdt u de deur van de oven gesloten, zet u de oven af en trekt u de stekker uit.

- De oven mag niet worden gereinigd met een stoomreiniger.

presentatie van uw oven

overzicht van het bedieningspaneel 5

gebruik van uw oven

instellen van de tijd 6

gebruik van de magnetron 7

automatisch ontdooien 7-8

gecombineerde functie oven/magnetron 9

traditionele ovenfunctie 10

instellen van persoonlijke baktemperatuur 11-12

geprogrammeerd bakken 13

uitgesteld bakken 13

gebruik van de timer 14

kinderbeveiliging 14

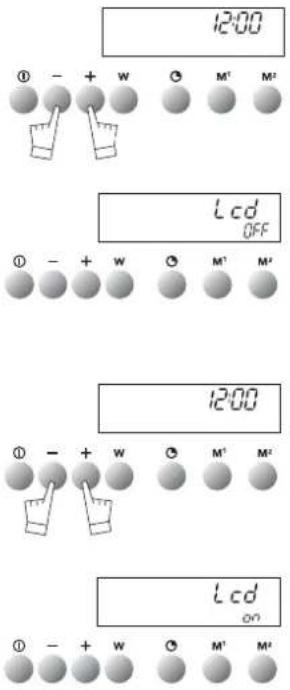

display in standby-stand 15

bakwijzen

beschrijving van de bakfuncties 16

oventoebehoren

overzicht van de oventoebehoren 17

voor de installateur

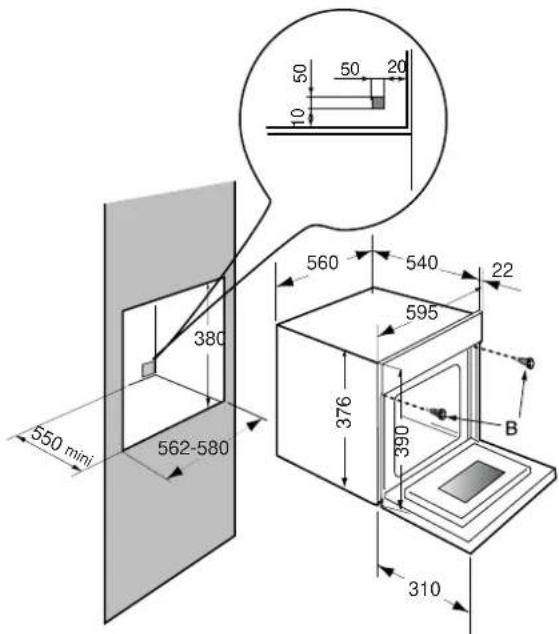

aansluiting 18

algemeen onderhoud 20

problemen en oplossingen 21

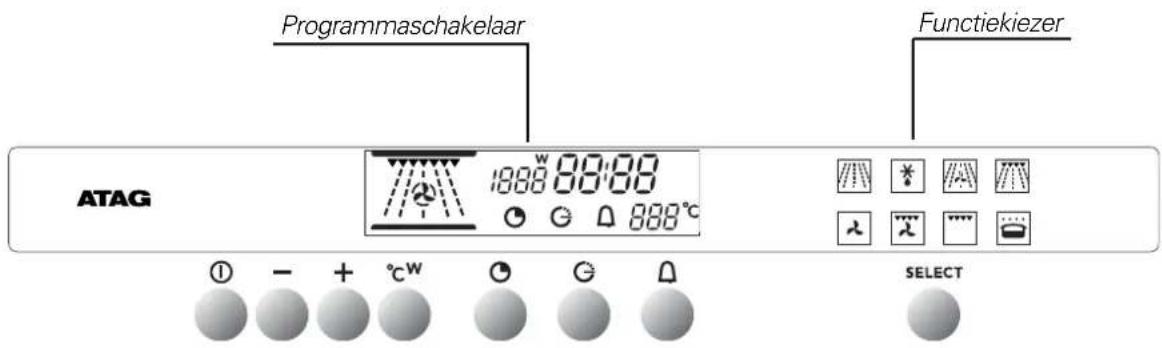

overzicht van het bedieningspaneel

Programmaschakelaar Functiekiezer ATAG 1888 80:00 888°C SELECT

Symbol "einde baktijd" Indicator stomen AAN/UIT-toets Symbool "bakduur" Display : dagtijd en baktijd Temperatuurindicator Symbool schakelklok ATAG 1888 89:89 888°C SELECT AAN/UIT-toets Instelknop Activeren regeling vermogen en/of temperatuur Timer Einde baktijd Baktijd Functiekiezer

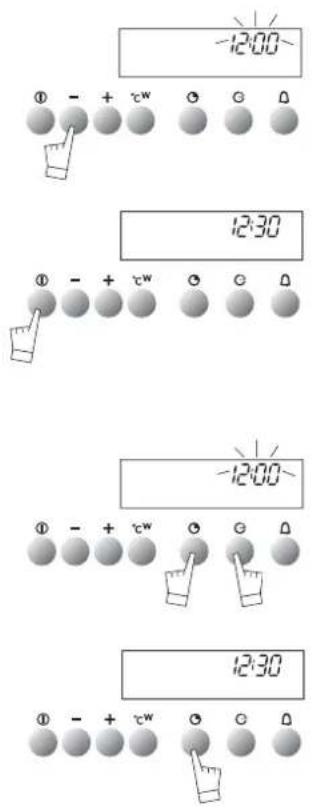

gebruik van uw oven instellen van de tijd

-12:00 ① - + cw ○ G △ 12:30 ① - + cw ○ G △ -12:00 ① - + cw ○ G △ 12:30 ① - + cw ○ G △

Tijdens het aansluiten van de oven

De display knippert.

Stel de tijd met de toetsen + en - in (hou de toets ingedrukt indien u de cijfers sneller wil doen vorderen).

Voorbeeld : 12u30

Druk op de toets START/STOP om de uurinstelling te bevestigen.

OPMERKING : Indien u de uurinstelling niet met de toets START/STOP, bevestigt, zal de display na enkele seconde zelf het ingestelde uur bevestigen.

Wijzigen van de ingestelde tijd

Druk gelijktijdig enkele seconden lang op de toetsen display begint te knipperen.

Pas de tijd met de toetsen + of - aan.

Druk op toets om het nieuwe uur te bevestigen.

OPMERKING : Indien u het nieuwe uur niet met de toets, bevestigt, zal de display na enkele seconden zelf de tijd bevestigen.

gebruik van de magnetron

Uw oven beschikt over 2 functies voor magnetronkoken

Opgelet : gebruik bij beide functies nooit een lege magnetronoven!

- Stel de kooktijd in

0:30 ① - + w O G A

- Stel het vermogen in :

• Het symbool knippert
• Stel de gewenste kooktijd met de toetsen + en - in. Voorbeeld : 30 seconden

- Druk op toets Net symbool 1000W gaat knipperen.

• Stel het gewenste vermogen met de toetsen + en - in. Voorbeeld : 800W
• Controleer of de ovendeur goed gesloten is. Druk nu op START/STOP om uw keuze te bevestigen.. De oven start en u kan het aftellen van de seconden op de aflezen.

Indien nodig kan u de kookcyclus stoppen door 1 seconde lang op de toets START/STOP te drukken.

300° 030 ① - + c" G G A

NOPMERKING :

OPENEN VAN DE OVENDEUR TIJDENS EEN KOOKCYCLUS

800 0:29 ① - + tw o G o

Zodra u de ovendeur terug sluit, kan u de kookcyclus met een eenvoudige druk op de toets START/STOP continueren.

Bij de functie dient u geen vermogen in te stellen.

gebruik van uw oven

automatisch ontdooien met de magnetron

Dank zij uw nieuwe magnetronoven hoeft u geen uren meer te wachten om uw gerechten te ontdooien! De magnetronoven zorgt voor een tienmaal snellere ontdooing van uw gerechten dan bij kamertemperatuur.

Praktische tips :

- De ontdooitijd hangt niet alleen van het type apparaat af maar ook van de vorm, de grootte, de vriestemperatuur en de kwaliteit van het gerecht af.

• Vergeet nooit de metalen strip rond het diepvrieszakje te verwijderen indien u het gerecht in het diepvrieszakje zelf wil ontdooien.
• Indien er zich ijskristallen op het gerecht hebben afgezet, verwijdert u deze vooraf met een mes. Anders zouden de kristallen een soort "scherm" vormen en het ontdooien vertragen.
• Vlees en vis legt u op een kunststof rooster dat u op zijn beurt op een bord legt. Zo kan het ontdooiingssap wegvloeien en wordt vermeden dat dit sap het gerecht al zou laten koken.
• Voor een gelijkmatig ontdooien dient u zodra mogelijk de gevogeltelapjes, visfilets of vleesstukken van elkaar te scheiden.
• Halverwege de ontdooitijd draait u het gerecht om of roert u het om.
• Laat het ontdooide gerecht even rusten. Over het algemeen geldt de stelregel dat de rusttijd even lang moet zijn als de ontdooitijd.
• Vries een gerecht nooit opnieuw in indien u het niet heeft gebakken of gekookt.

Ontdooien brood en deeg	Gerecht	Hoeveelheid	Kooktijd	Leg het brood op de glazen plaat, die u op de bodem van de oven plaatst.
	stokbrood	100g	45 s - 55 s
		200g	1 - 1 min 30 s
	rond brood	400g	2 min - 2 min 30 s
	blader- of korstdeeg	300g	1 min
Ontdooien schaaldieren	Gerecht	Hoeveelheid	Kooktijd	Leg de schaaldieren op de glazen plaat, die u op de bodem van de oven plaatst.
	st.-Jakobsschelpen (noten)	500g	5 min
	gepelde garnalen	100g	1 min 30 s - 2 min
	volledige roze garnalen	200g	5 - 7 min
	gamba's (10)	500g	11 - 13 min
	langoestines	1000g	10 - 11 min
Ontdooien vis	Gerecht	Hoeveelheid	Kooktijd	Leg de vis op de glazen plaat, die u op de bodem van de oven plaatst.
	kabeljauw- of schelvisfilets	400g	3 - 4 min
	wijting, koolvis	500g	3 - 4 min
	tong, schol (2)	300g	2 min - 2 min 30 s
	stokvismoten	1	1 min 30 s - 2 min
	pollak, zalm	4	4 - 5 min
	forel (3)	540g	4 - 5 min
Ontdooien vlees	Gerecht	Hoeveelheid	Kooktijd	...raai het vlees halfweg de ontdooitijd om.Leg het vlees op de glazen plaat, die u op de bodem van de oven plaatst.
	haantje, duif	500g - 600g	5 - 7 min
	kippelapjes (2)	200g	3 - 4 min
	kippebouten (4)	1000g	7 - 9 min......
	hele kip	1000g	11 - 13 min
	kalfskoteletten	600g	5 min
	rundsvlees	1000g	10 min
	rundshamburger (4)	360g	3 - 4 min
	vlees in stukken	600g	6 - 7 min
Ontdooien fruit	Gerecht	Hoeveelheid	Kooktijd	Leg het fruit op de glazen plaat, die u op de bodem van de oven plaatst.
	aardbeien	250g	2 - 3 min
	frambozen, griotten	250g	2 - 3 min
	aalbessen, blauwe	250g	2 min 3 s - 4 min
	en zwarte bessen

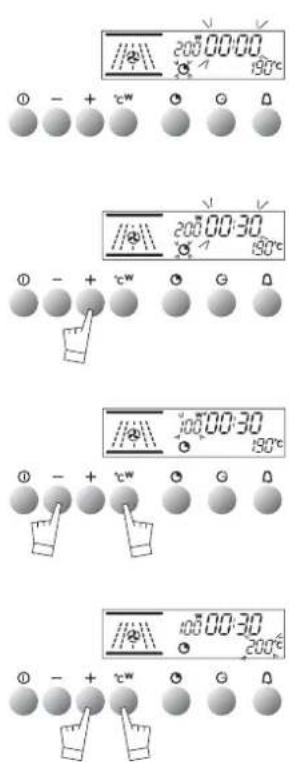

gecombineerde functie oven/magnetron

//00:00 200 00:00 190°C 0 - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 1CW - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W - - + 3W -

Uw oven beschikt over 2 functies waarbij u de traditionele ovenfunctie met de magnetron kan combineren.

Opgelet : gebruik voor beide functies nooit een lege magnetronoven!

- Kies functie \$SELECT toets

- Stel de kooktijd in

• Het symbool knippert
• Stel de gewenste kooktijd met de toetsen + en - in. Voorbeeld : 30 seconden

- Stel het vermogen in :

• Druk op toets 14W Net symbool 200W gaat knipperen.
• Stel het gewenste vermogen met de toetsen + en - in. Voorbeeld : 100W

- Stel de temperatuur in :

• Druk op toets °C het symbool °C gaat knipperen.
• Stel de gewenste temperatuur met de toetsen + en - in. Voorbeeld : 200°C.
• Controleer of de ovendeur goed gesloten is. Druk nu op START/STOP.
  De magnetronoven start en u kunt het aftellen van de seconden op de display aflezen.

U kan op elk moment tijdens de bakcyclus de baktijd, het vermogen en de baktemperatuur wijzigen.

Indien nodig kunt u de kookcyclus stoppen door 1 seconde lang op de toets START/STOP te drukken.

NOPMERKING : OPENEN VAN DE OVENDEUR TIJDENS EEN KOOKCYCLUS

Zodra u de ovendeur terug sluit, kunt u de kookcyclus met een eenvoudige druk op de toets START/STOP voortzetten.

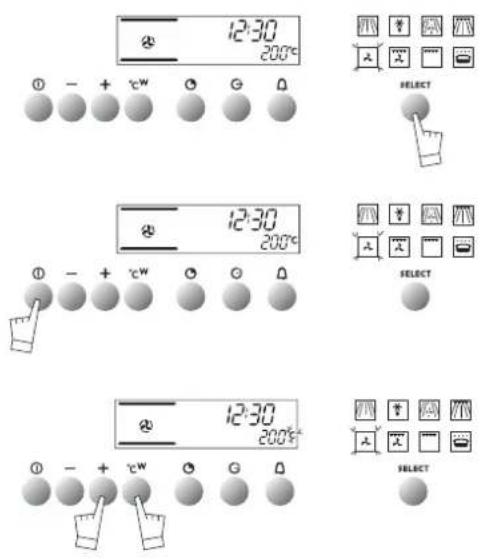

gebruik van uw oven traditionele ovenfunctie

12:30 200°C ① - + cW ② G ③ 12:30 200°C ① - + cW ② G ③ 12:30 200°C ① - + cW ② G ③ SELECT SELECT SELECT

In deze stand vormen de oven-verwarmingselement de enige energiebron. FUNCTIES :

- Keuze van de bakwijze

Kies de gewenste bakwijze met toets SELECT

Voorbeeld : positie

Houdt de toets signedrukt om de verschillende bakwijzen na elkaar te bekijken.

De aanbevolen baktemperatuur verschijnt op de display:

Voorbeeld : 200°C.

Druk op de toets START/STOP om de bakcyclus te starten. Op de display verschijnt de aanbevolen temperatuur voor de gekozen bakwijze.

U kunt de temperatuur evenwel als volgt wijzigen

• Druk op toets °C/w.
  Symbool°C knippert op de display.
• Pas de temperatuur met de toetsen + of - aan.
• Druk op toets °C om de nieuwe instelling te bevestigen.

Indien u de nieuwe instelling niet met de toet °C/w, bevestigt, zal de display na enkele seconden zelf de nieuwe temperatuur bevestigen.

Tijdens de bakcyclus zal de temperatuurwaarde knipperen tot de ingestelde temperatuur is bereikt. De temperatuur zal dan stoppen met knipperen.

Bijzonder geval : Grill met variabel vermogen :

• Voorgesteld vermogen :Turbogrill = 66%
• Instelbaar tussen - 1 - = 50% en - 4 - = 100%
• Druk 1 seconde lang op toets START/STOP om de oven

te stoppen.

BIJ DE TRADITIONELE OVENFUNCTIE HOEFT U GEEN BAKDUUR IN TE STELLEN.

instellen van persoonlijke baktemperatuur

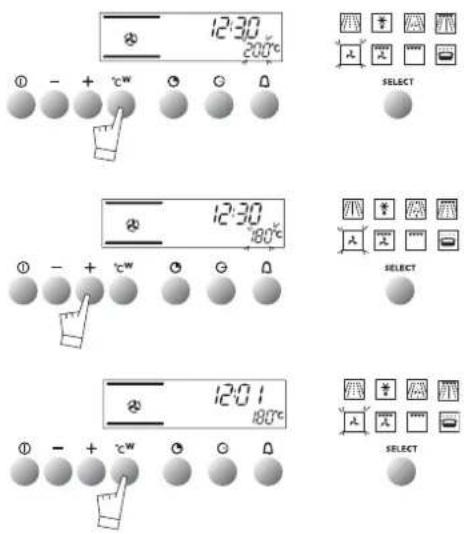

Traditionele ovenfunctie

12:30 200°C SELECT 12:30 180°C SELECT 12:01 180°C SELECT

Bij de keuze van een bakstand of tijdens de bakcyclus zelf kan u een vaste persoonlijke temperatuur voor de volgende traditionele bakwijzen instellen :

Druk ongeveer 2 seconde op toets °C w tot de temperatuurindicator begint te.

Pas de temperatuur met de toetsen + of - laan tot de door u gewens- te baktemperatuur verschijnt.

Druk op toets °C w.

Indien u bij een volgend gebruik van uw oven opnieuw dezelfde bakstand kiest, zal de door u ingestelde persoonlijke vaste temperatuur worden weergegeven. U kan de persoonlijke baktemperatuur uiteraard zo vaak u wenst wijzigen.

Magnetron

00:00:00 SELECT 00:00:00 SELECT 00:00:00 SELECT 00:00:00 SELECT

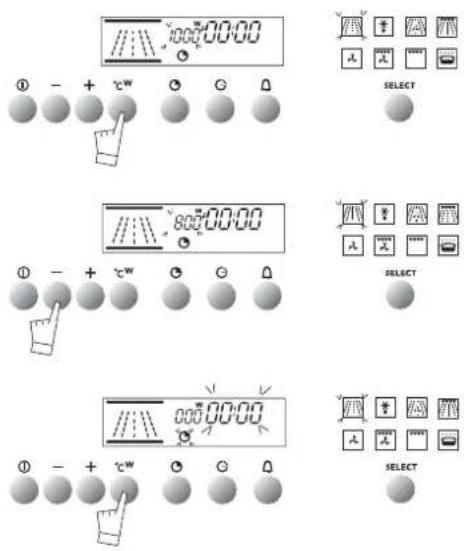

Bij de keuze van de functies of tijdens de kookcyclus kunt u een vast persoonlijk vermogen voor magnetronkoken instellen :

Druk ongeveer 2 seconden lang op toets °C w tot de cijfers die het vermogen aangeven, beginnen te knipperen.

Stel het vermogen met de toetsen + en - in.

Druk op toets °C w om uw keuze te bevestigen.

Indien u bij een volgend gebruik van uw combi-oven opnieuw dezelfde kookstand kiest, zal het door u ingesteld persoonlijk vast vermogen worden toegepast. U kunt het persoonlijk vast vermogen uiteraard zo vaak u wenst wijzigen.

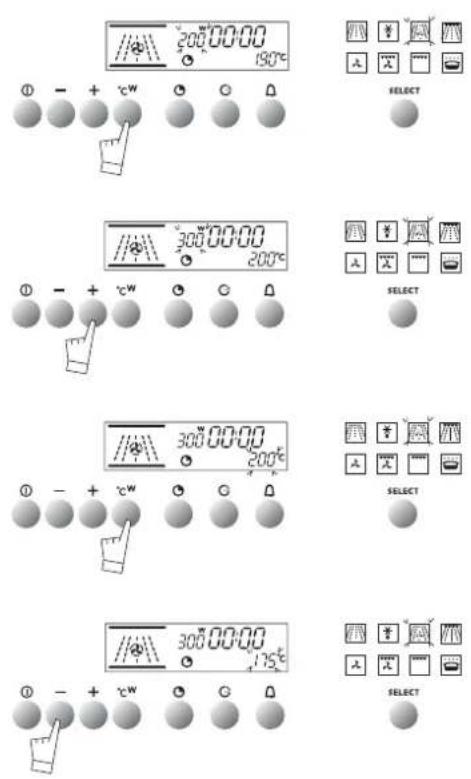

gebruik van uw oven instellen van persoonlijke baktemperatuur

200 00:00 190°C SELECT 300 00:00 200°C SELECT 300 00:00 200°C SELECT 300 00:00 175°C SELECT

Gecombineerde functie oven / magnetron

Bij de keuze van de bakstand of tijdens de bakcyclus zelf kunt u een vaste persoonlijke temperatuur en een vast persoonlijk vermogen voor de volgende gecombineerde bakwijzen instellen :

Druk (ongeveer 2 seconden lang) op toets °C w tot de cijfers die het vermogen aangeven, beginnen te knipperen.

Stel het vermogen met de toetsen + en - in. Druk op toets °C w om uw keuze te bevestigen.

Nu knipperen de cijfers die de temperatuur aangeven. U kunt nu een vaste persoonlijke temperatuur instellen.

- Stel de temperatuur met de toetsen + en - in.

- Druk op toets START/STOP om tegelijk de gekozen temperatuur en het gekozen vermogen te bevestigen.

Indien u bij een volgend gebruik van uw combi-oven opnieuw dezelfde bakstand kiest, zullen het door u ingesteld persoonlijk vast vermogen en de door u ingestelde vaste temperatuur worden toegepast.

U kunt de temperatuur en het vermogen uiteraard zo vaak u wenst wijzigen.

OPMERKING : in de functie * kunt u geen vaste persoonlijke temperatuur en geen vast persoonlijk vermogen instellen.

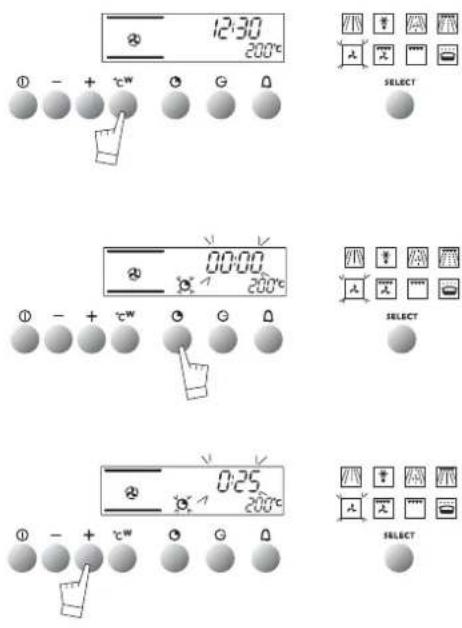

geprogrammeerd bakken

Stel de bakwijze in en pas eventueel de baktemperatuur aan.

12:30 200°C SELECT 00:00 200°C SELECT 0:25 200°C SELECT

Voorbeeld: bakstand ronddraaiende warmte temperatuur 200°C.

Druk op de toets "baktijd"

De baktijd knippert. Ook de baktijdindicator knippert om aan te geven dat u de baktijd kunt instellen.

Druk op de toetsen + ou - om de gewenste baktijd in te stellen. Voorbeeld : 25 minuten baktijd.

De display zal na enkele seconden automatisch de baktijd registreren. U kunt de ingestelde baktijd ook zelf bevestigen met een druk op toets

Op dit moment verschijnt de tijd opnieuw op de display en zal de baktijdindicator ononderbroken gaan branden. De oven begint nu te werken.

Na de baktijd weerklinkt enkele minuten lang een reeks bieptonen en

gaat de indicator knipperen.

Druk 1 seconde op de toets START/STOP om de bieptoon te stoppen.

Met een druk op toets kunt u het einde van de baktijd op elk moment tijdens de bakcyclus oproepen of wijzigen.

Om de programmering te wissen, drukt u op de toets START/STOP

gebruik van uw oven

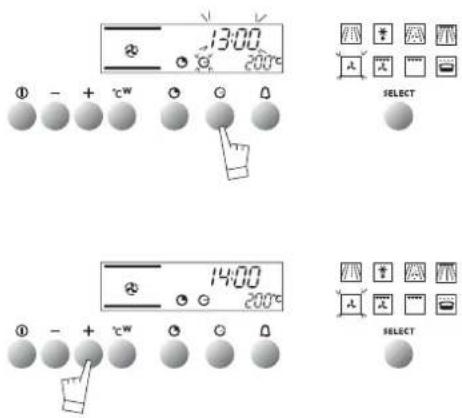

uitgesteld bakken

Deze functie is enkel mogelijk voor de volgende bakwijzen :

13:00 200°C SELECT 14:00 200°C SELECT

Volg eerst de aanwijzingen van "Geprogrammeerd bakken". Na het instellen van de baktijd gaat u als volgt te werk.

Druk op de toets "einde baktijd". De normale eintijd van de ingestelde baktijd verschijnt en knippert. Ook de indicator "einde baktijd" Gippert om aan te geven dat u de eindtijd kunt wijzigen.

Voorbeeld : Het is 12u30. U heeft een baktijd van 30 min. geprogrammeerd. Op de display staat de normale eindtijd van de bakcyclus : 13u00.

U kunt de eindtijd met de toetsen +en -aanpassen

Voorbeeld : Einde baktijd 14u00.

Zodra u de nieuwe eindtijd heeft geprogrammeerd, verschijnt de tijd opnieuw op de display.

Met deze wijziging wordt het begin van de baktijd zo geprogrammeerd, dat de bakcyclus om 14u00 beeindigd is.

Na de baktijd weerklinkt enkele minuten een reeks bieptonen. Druk 1 seconde op de toets START/STOP om de bieptoon te stoppen.

OPMERKING : Met een druk op toets komt u het einde van de baktijd op elk moment tijdens de bakcyclus oproepen of wijzigen. Indien u de programmatie wilt wissen, drukt u op toets START/STOP.

gebruik van uw oven gebruik van de timer

00:00 °C Φ - + °C ○ ○ △

05:22 ① - + tw ② ③ ④

Uw oven is voorzien van een elektronische timer die onafhankelijk van de oven werkt en waarop u een bepaalde tijd kan instellen.

OPGELET : Deze functie werkt onafhankelijk van de oven. Ze kan de oven niet automatisch uitschakelen. U kunt de timer evenwel zelfs tijdens de werking van de oven gebruiken. Bij gebruik van de timer wordt de tijd van de timer op de display weergegeven (ter vervanging van het normale tijd).

Druk op de toets. De display en het symbool verschijnen en knipperen.

U kunt de gewenste tijd met de toetsen + en - instellen (maximaal 59 minuten 59 seconden).

Na enkele minuten stopt de display met knipperen en begint de tijd van de timer secondengewijs te lopen. Zodra de ingestelde tijd verlopen is, hoort u een reeks bieptonen en gaat het symbool knipperen.

Druk op de toets ⚠ of toets START/STOP om de bieptoon te stoppen. Op dit moment verschijnt de tijd opnieuw op de display.

OPMERKING : U kunt op elk moment de resterende tijd wijzigen door op toets 📄 drukken en met de toetsen + of- de tijd aan te passen. Om de timerfunctie uit te schakelen, zet u de timer opnieuw op 0.00 en drukt u op toets START/STOP.

gebruik van uw oven kinderbeveiliging

12:00 n-0 Φ - + c^w Θ Θ Ω n - 0 (sleutel)

Om te vermijden dat kinderen tijdens uw afwezigheid de oven aanzetten, kunt u uw bedieningspaneel vergrendelen :

- Druk op de toets START/STOP tot u een korte bieptoon en vervolgens een lange bieptoon hoort.

Laat de toets pas los nadat de bieptoon is gestopt en de sleutel op de display verschijnt.

OPMERKING : Na het instellen van de kinderbeveiliging werkt enkel de functie "Onafhankelijke timer" nog.

- Om het bedieningspaneel te ontgrendelen, gaat u op dezelfde manier tewerk.

- Druk op de toets START/STOP tot u een lange bieptoon hoort. Laat de toets pas los nadat de bieptoon is gestopt en de sleutel van de display is verdwenen.

gebruik van uw oven

display in standby-stand

12:00 ① - + W ○ M' M' LCD OFF ① - + W ○ M' M' 12:00 ① - + W ○ M' M' LCD ON ① - + W ○ M' M'

Om het energieverbruik van uw oven tijdens het niet-gebruik van de oven te beperken, kunt u de display in de stand STANDBY zetten.

Ga hiervoor als volgt te werk :

• De display van de oven vermeldt de tijd.
• Druk 5 seconden lang gelijktijdig op de toetsen + en -
• Op de display verschijnt nu de vermelding "LCD off".
• Laat de toetsen los.
• 30 seconden later gaat de display uit.

Uw oven staat nu in de stand "standby". Na 30 seconden wordt automatisch enkel nog de tijd vermeld.

HOE VERLAAT IK DE STAND "STANDBY"?

• De display van de oven vermeldt de tijd.
• Druk 5 seconden lang gelijktijdig op de toetsen + en -.
• Op de display verschijnt nu de vermelding "LCD on".
• Laat de toetsen los.

- De stand "standby" is nu uitgeschakeld en de display geeft weer alle gegevens weer.

FUNCTIES	Ovenelement in werking	BESCHRIJVING VAN DE BAKFUNCTIES
VermogenMinimaal/Preselectie/Maximaal100W / 1000W / 1000WMagnetron	KokenOpwarmen	De microgolven zijn de energiebron.De verspreiding van de microgolven gebeurt via:- 1 generator bovenaan en- 1 generator onderaan
AUTOMATISCH ONTDOOIEN		In deze stand verloopt het ontdooien zeer gelijkma-tig.
TemperatuurMinimaal/Preselectie/Maximaal40°C / 190°C / 210°CVermogenMinimaal/Preselectie/Maximaal100W / 200W / 350WGecombineerd met magnetron		In deze stand worden hete lucht en magnetron gecombineerd.De rondraaiende hete lucht zorgt voor een gelijk-matig bakken van het gerecht terwijl de microgolven het gerecht ook aan de binnenzijde gaar maken.
1 - 4100W / 200 W / 500 WGecombineerd met grill		In deze stand worden grill en magnetron gecombi-neerd.De grill geeft het gerecht een goudgele kleur terwijl de microgolven het gerecht ook aan de binnenzijde gaar maken.
TemperatuurMinimaal/Preselectie/Maximaal40°C / 200°C / 250°C Hetelucht		De warmte wordt geleverd door een weerstand onder in de oven. De warme lucht wordt door een turbine in het midden van de oven naar boven gezogen en over de oven verspreid.U hoeft de oven niet voor te verwarmen, behalve voor gerechten die een korte baktijd vereisen (bv. zandkoekjes op meerdere ovenniveaus) of bruin dienen te worden gebakken (rundvlees).De ronddraaiende warmte is bijzonder geschikt:- om de zachtheid van wit vlees te behouden,- voor groenten en vis,
1 - 4 Turbogrill		In deze stand worden hete lucht en grill gecombineerd.De grill maakt het gerecht door de infraroodstraling goudgeel. De heteluchtturbine zwakt de bruining door de ronddraaiende hitte af. Met deze functie kunt u een gerecht zonder braadspit grillen of braden.
1 bis 4 Grill		De ideale stand voor het grillen van toasts,koteletten, dikke vleesstukken en worsten.
Temperatuur Preselectie35°C Warmhouden		De ventilator blaast de warme lucht rond het warm te houden gerecht.

overzicht van de oventoebehoren

• Het rooster (Fig.01): hiermee kunt u roosteren, een bruin laagje aan uw gerechten geven of grillen. Het rooster mag nooit met andere metalen schalen gebruikt worden met de microgolven, grill + microgolven of hete lucht + microgolven functie. U kunt voedingsmiddelen echter verwarmen in een aluminium bakje door een bord tussen het bakje en het rooster te plaatsen.
• De glazen braadslee (Fig.02): U kunt het voor de helft met water vullen om een gerecht au bain-marie te bereiden met de hete lucht functie. U kunt het ook als bakplaat gebruiken.

Opmerking:

Plaats de braadslee goed in het midden van de zijroosters teneinde de luchtcirculatie niet te wijzigen.

- Het rooster + de glazen braadslee: plaats het rooster op de braadslee om te braden of om het braadnat op te vangen (Fig.03).

De elektrische aansluiting dient te worden uitgevoerd voordat het apparaat in het meubel wordt geplaatst, overeenkomstig de montageinstructies en de plaatselijke regelgeving.

Wanneer het apparaat is aangesloten op het elektriciteitsnet, dient een omnipolaire schakelaar (met een minimum contactopening van 3 mm) aan de voedingszijde te worden geïnstalleerd, volgens de veiligheidsvoorschriften.

OPMERKING: Bij het aansluiten van het apparaat wordt de elektronica van uw oven ingeschakeld, hierdoor wordt de verlichting enkele seconden onderbroken.

Onze aansprakelijkheid vervalt bij een ongeval ten gevolge van afwezige of foute aarding.

Indien de voedingskabel is beschadigd, moet deze veiligheidshalve door de fabrikant of door de servicedienst worden vervangen.

De beschermingsdraad (groen-geel) is verbonden met de aansluit-klem van de aarding van het apparaat en moet worden verbonden met de aarding van de installatie.

voor de installateur

technische gegevens

Voeding	Aansluiting	Minimale doorsnede van de kabel	Sterkte van de zekerning
220-240V~50Hz	1 Ph + N	1,5 mm ^2	16 A ^

Werkspanning....220-240 V \~ 50 Hz

Nominaal vermogen van de grill....1,5 kW

Totaal geabsorbeerd bakvermogen....3,56 kW

Kookvermogen magnetron....1000W

Energieverbruik

- temperatuurstijging tot 175°C....0,29 kWh - konstante temperatuur tijdens 1 uur op 175°C....0,78 kWh

Totaal....1,07 kWh

Microgolf 1uur 1000W....2,06 kWh

Nuttig volume....32 liter

550 min 380 562-580 560 540 22 595 376 390 B 310

Nuttige afmetingen voor de inbouw van uw oven

Uw oven dient te worden ingebouwd.

Uw oven beschikt over een systeem voor geoptimaliseerde luchtcirculatie, om opmerkelijke resultaten te bekomen, voor zover aan de volgende voorwaarden voldaan wordt:

De oven kan zowel onder een werkvlak als in een zuilmeubel met de geschikte inbouwafmetingen geplaatst worden. Zorg in de achterwand van de kast of het meubel voor een uitsparing van 50mm x 50mm om het voedingssnoer door te laten (zie tekening hieronder).

Centreer de oven in het midden van het meubel, op een afstand van minstens 2 mm van het meubel ernaast. Het meubel zelf moet van een hittebestendig materiaal zijn (of met een hittebestendig materiaal bekleed zijn)

De oven wordt pas in het meubel geplaatst nadat de stroomvoeding onderbroken werd.

Voor meer stabiliteit, maak de oven aan het meubel vast met behulp van 2 schroeven in de daartoe voorziene gaten in de opstaande zijelementen (zie tekening). Voer eerst 2 voorgeboorde gaten met een ∅ 3 mm uit in de wand van het meubel, om te voorkomen dat het hout gaat splijten.

Laat voor het reinigen de oven afkoelen.

Over het algemeen mag u geen schuurpoeders, metalen sponzen en scherpe voorwerpen gebruiken.

Het wordt aanbevolen de oven regelmatig te reinigen met een vochtige spons en zeepwater en voedselresten te verwijderen.

Indien het apparaat niet goed schoon gehouden wordt, kan het oppervlak beschadigd raken en wordt de levensduur van het apparaat zelf onvermijdelijk verkort. Bovendien kan dit tot gevaarlijke situaties leiden.

- Kantelen van de grill

De grill kan worden gekanteld om het bovendeel van het rooster te reinigen.

a) Trek de grill een beetje naar voren.
b) Kantel de grill.
c) De bovenzijde is nu zichtbaar.

Om de grill terug te plaatsen, gaat u in de omgekeerde volgorde te werk.

Belangrijk : let erop dat de grill terug op zijn plaats zit alvorens de oven opnieuw te gebruiken.

Inschuifsleuven :

De inschuifsleuven kunnen worden verwijderd om ze te reinigen :

a) Draai de sleuf zonder ze te forceren.
b) Til de sleuf lichtjes op.
c) Verwijder de sleuf.

- De omtrek van de ovendeur en de binnenwanden dienen altijd schoon te zijn. Indien deze oppervlakken door achtergebleven vuil beschadigd raken, neemt u contact or met een erkend technicus alvorens de oven opnieuw te gebruiken.

- Indien er geurvorming optreedt of in geval van een vuile oven, laat u een bakje water, met wat citroensap of azijn, ongeveer 2 minuten koken. Reinig daarna de ovenwanden met een beetje afwasmiddel.

PROBLEEM	MOGELIJKE OORZAKEN	OPLOSSINGEN
De oven wordt niet warm.	De baktemperatuur is te laagDe oven is niet aangeslotenDe zekering van de installatie is defect.Andere oorzaken.	- Verhoog de baktemperatuur.- Sluit de oven aan.- Vervang de zekering van uw installatie (16A).- Neem contact op met de ATAG-servicedienst.
De ovenverlichting werkt niet meer.	De lamp is defect.De oven is niet aangesloten of de zeker-ing is defect.	- Vervang de lamp.- Sluit de oven aan of vervang de zekering
De afkoelingsventilator blijft draaien nadat de oven is uitge-zet.	De ventilatie dient maximaal 3 minuten na een kookcyclus in de microgolfstand of nadat de temperatuur van uw oven na een traditionele kookcyclus (hetelucht) of een gecombineerde kookcyclus (hete-lucht +magnetron) onder ongeveer 120^ is te komen liggen, te stoppen.Indien de oven niet stopt	- GEEN MAATREGELEN- Neem contact op met de ATAG-servicedienst
De ovenlamp blijft branden nadat de oven is uitgeschakeld.	1. De ovendeur is niet goed gesloten.2. Een magnetrononderdeel is defect.	1. Controleer of de ovendeur goed geslo-ten is.2. Neem contact op met de ATAG-servi-cedienst.
Rookontwikkeling tijdens het bakken.	Te hoge baktemperatuur	Verlaag de baktemperatuur (zie bijge-voegde receptenbockje).
De oven maakt een geluid na het einde van een bakcyclus..	De ventilatie van het achterelement van de oven (onzichtbaar) werkt (zelfs indien de oven op 0 staat).	- Dit is normaal. De oven heeft een ven-tilatie die blijft werken tot de oven is afgekoeld.
Vonkvorming	Een metalen element staat te dicht bij de ovenwand of staat op het het rooster.	- Verwijder alle metalen elementen van bij de ovenwanden.- Gebruik nooit een metalen element op het rooster.
Op magnetron stand wordt het gerecht niet verwarmd.	De microgolven bereiken het gerecht niet.De ovendeur is niet goed gesloten.	- Controleer of de gebruikte kookpan of schaal geschikt is voor magnetrons.- Controleer of de ovendeur goed gesloten is.

Mocht u het probleem ondanks deze tips niet kunnen oplossen, neem u dan contact op met de servicedienst.

Madame, Monsieur,
