Gebruiksaanwijzing.... 3 - 35

Installatievoorschrift 36-48

FR

belangrijk om te weten

important à savoir

Wissenswertes

waar u op moet letten 8-10

ontsteken en instellen 11

Bediening inductiekookzones

instellen 12-17

extra zekerheid 18-20

pieptoon 21

De inductiekoozones optimaal gebruiken

pannen 22-24

De wokbrander optimaal gebruiken

pannen 25

wokken 26

Comfortabel koken

kooktabel inductiekoken 27-28

Onderboud

algcmen 29-30

Storingen

tabel 31-32

algemeen....33

Milieu aspecten

verpakking en roestel afvoeren 34

Installatievoorschrift

algemeen 35

gasaansluiting....36

elektrische aansluiting 37-40

inbouwen 41-47

1 2 3 4 5

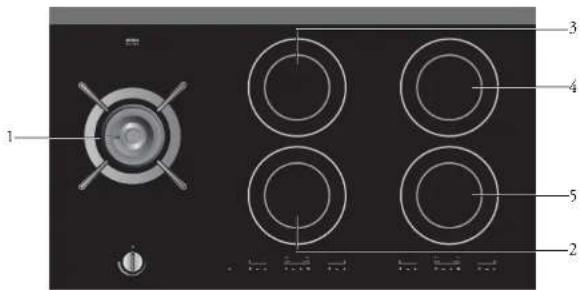

1. kookzone links 2-krings wokbrander (gas) 5700 Watt
2. kookzone middenvoor 2800 Watt boost (b)
3. kookzone middenachter 2800 Watt boost (b)
4. kookzone rechtsachter 2800 Watt boost (b)
5. kookzone rechtsvoor 2800 Watt boost (b)

indicatelaampe understar kontone-undestre voosta kontone aotenta kontone afapaten koslprogramma openeran koslprogramma display koststanden om-/bitoets display kostroeder kootwetkanones... koststanden 'memory' toets tijoinstelling

0-stand brandersanduding volstand vok kleinstand vok kleinstand butterming vok

Deze combinatie kookplaat is ontworpen voor de echte kooklicfhebber. De kookplaat bestaat uit een wokbrander op gas en vier inductie-kookzones.

Koken op inductie heeft een aantal voordelen. Het is comfortabel, omdat de kookplaat snel reageert en ook op een zeer laag vermogen is in te stellen. Dankzij het hoge vermogen gaat het aan de kook brengen zeer snel.

Met de wokbrander (gas) die een zeer hoog vermogen heeft, kunt u nog beter wokgerechten bereiden.

De ruime afstanden tussen de inductickookzones maken het koken comfortabel. De inductickookzones zijn nauwkeurig regelbaar door middel van tiptoetsen. De standen zijn bedoeld als referentie, hierdoor kunt u snel een bepaalde instelling kiezen.

Dankzij de in de knop geïntegrecerde vonkontsteking ontsteekt en bedient u de wokbrander met één hand.

Koken op het inductie kookgedeelte verschilt met koken op een traditioneel toestel. Inductickoken maakr gebruik van een magnetisch veld om warmte op te weikken. Dit betekent dat u niet zomaar een willekurige pan kunt gebruiken. Het hoofdstruk 'pannen' geeft u hierover meer informatie.

Voor optimale veiligheid is de kookplaat uitgerust met meerdere temperatuurbeveiligingen en een restwarmtesignalering die aangeeft welke kookzones nog hieet zijn.

De wokbrander bij de IG9071MT is voorzien van een thermo-elektrische vlambeveiliging.

In deze handleiding staat beschreven op welke manier u de kookplaat zo optimaal mogelijk kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatic aan die van dienst kan zijn bij het gebruik van dit product.

De veiligheidsvoorschriften die van belang zijn tijdens de installatie zijn opgenomen in het hoofdstuk 'installatievoorschrift'.

Bewaar deze handleiding zorgvuldig. De handleiding dient als referentie voor de servicedienst. Plak daarom het gegevensplaatje welke op de glasplaat geplakt is op de achterzijde van deze handleiding in het daarvoor bestemde kader.

Zodra u de servicedienst belt zullen de medewerkers vragen naar de gegevens op het bijgeleverde gegevensplaatje. Wanneer u deze gegevens niet hebt is het verlenen van een goede service mocilijker.

Veel kookplezier!

Werking inductie

In het toestel wordt een magnetisch veld opgewekt. Door een pan met een ijzeren bodem op een kookzone te plaatsen ontstaat in de panbodem een inductiestroom. Deze inductiestroom wekt warmte op in de panbodem.

De spoel (1) in de konkplaat (2) wekt een magnetisch veld (3) op. Door een pan met een ijzeren bodem (4) op de spoel te plaatsen ontstaat in de panbodem een inductiestroom.

De elektronische regeling is nauwkeurig en cenvoudig in te stellen. Op de laagste stand kunt u bijvoorbeeld chocolade direct in de pan smelten of ingrediënten bereiden die u gewoonlijk au bain marie verwarmt.

Snel

Door het hoge vermogen van de kookplaat gaat het aan de kook brengen erg snel. Het doorkoken kost even veel tijd als koken op een andere kookplaat.

Schoon

De kookplaat is cenvoudig te reinigen. Doordat de kookzones niet heter worden dan de pan zelf, kunnen voedschresten niet inbranden.

Veilig

De warmte wordt opgewekt in de pan zelf. De glasplaat wordt niet warmer dan de pan. Hierdoor blijft de kookzone een stuk koeler dan die van bijvoorbeeld een ceramische kookplaat of een gasbrander. Na het wegnemen van een pan is de kookzone snel afgekoeld.

Aansluiten en reparatie

• Dit toestel mag alleen door een erkend installateur worden aangesloten.
• Open nooit de behuizing van het toestel. Alleen een bevoegd persoon mag het toestel openen. Sluit de gaskraan en maak het toestel spanningsloos voordat met een reparatie wordt gestart. Spanningsloos maken bij voorkeur door de stekker uit het stopcontact te halen, de (automatische) zekering(en) uit te schakclen of de schakelaar in de toevocrliding op nul te zetten bij een vaste aansluiting.
• Gebruik een toestel dat een breuk of scheurtjes vertoont niet meer. Schakel het toestel onmiddellijk uit, maak het spanningsloos om elektrische schokken te voorkomen en bel de servicedienst.

Eerste keer gebruiken

- Als de kookplaat voor de eerste keer gebruikt wordt zult u een 'nicuwigheidsluchtje' ruiken. Het is de lak van het toestel die opgewarmd wordt. Dit is normaal. Door te ventileren verdwijnt de geur vanzelf.

Zorg voor voldoende ventilatie tijdens het gebruik

• Houd natuurlijke ventilatieopeningen open.
• Bij langdurig gebruik van de kookplaat is extra ventilatie noodzakelijk. Zet bijvoorbeeld een raam open of installeer een mechanische ventilator.

Gebruik de kookplaat alleen voor het bereiden van gerechten

- Het toestel is niet geschikt om ruimtes te verwarmen.

Pannen

- Zorg ervoor dat de pannen die gebruikt worden op het inductie kookgedeelte niet op de wok gebruikt worden en vice versa.

De inductiekookzones worden warm tijdens gebruik en blijven na gebruik ook een tijd warm (zie ook 'restwarmte-indicatie', verderop in deze handleiding)

- Laat geen kleine kinderen in de buurt tijdens en vlak na het koken.

De branderdelen van de wok zijn heet tijdens en direct na het gebruik

• Vermijd directe aanraking en contact met niet-hittebestendige materialen.
• Dompel hete branderdoppen en pandragers nooit onder in koud water. Door de snelle afkocling kan het emaille beschadigen.

De afstand van de pan tot een knop of niet-hittebestendige wand moet altijd groter zijn dan twee centimeter

- Bij kleincre afstanden kunnen door de hoge temperatuur de knoppen of de wand verkleuren en/of vervormen.

Gebruik van vet en olie

- Vet en olic zijn bij oververhitting ontvlambaar. Ga niet te dicht bij de pan staan. Indien de olie vlam vat, doof het vuur nooit met water. Plaats onmiddellijk een deksel op de pan en schakel de kookzone uit.

Gebruik van andere apparaten in de buurt van de kookplaat

- Voorkom dat snoeren van elektrische apparaten, zoals van een mixer bijvoorbeeld, terechtkomen op de hete kookzones.

Flambeer nooit onder de afzuigkap

- Door de hoge vlammen kan brand ontstaan, ook bij een uitgeschakelde afzuigkap.

Hogedrukreiniger of stoomreinigers

- Gebruik nooit een hogedrukreiniger of stoomreinigers.

Bij gebruik van de wokbrander altijd de pandrager en geschikt kookgerei gebruiken.

• Plaats de pan altijd op de pandrager. Het plaatsen van de pan direct op de branderdop kan tot gevaarlijke situaties leiden.
• Aluminium bakjes of folic zijn niet geschikt als kookgerei. Ze kunnen inbranden op de branderdoppen en pandragers.

Plaatsen van branderdelen en pandrager

- De wokbrander kan alleen goed functioneren wanneer de branderdelen en pandrager juist gepositioneerd zijn.

Droogkoken

- Let op dat de pan niet droogkookt. Schade ontstaan door droogkoken valt buiten de garantie.

Glasplaat

• De glaskeramische plaat is zeer sterk, maar niet onbreckbaar.
  Wanneer er bijvoorbeeld een kruidenpotje of een puntig voorwerp op zou vallen, kan er een breuk ontstaan.
  – Gcbruik het kookvlak niet als opslagplaats.

Tijdens gebruik van inductiekookzones

• Houd rekening met de zeer snelle opwarmtijd op de hogere standen. Blijf er altijd bij staan als u een kookzone op een hoge stand heeft ingesteld.
• Laat nooit een lege pan op een ingeschakelde kookzone staan. Hoewel de kookzone beveiligd is tegen oververhitten, wordt de pan zeer heet en bestaat de kans dat deze beschadigd raakt.
• Houd tijdens het gebruik van de kookplaat magnetiscerbare voorwerpen (creditcards, bankpasjes, diskettes, horloges c.d.) uit de buurt van het toestel. Wij adviseren pacemaker-dragers om eerst de hartspecialist te raadplegen.
  – Gebruik het toestel niet beneden 5 °C.
• Leg geen metalen voorwerpen, zoals bakvormen, kocktrommels, deksels van pannen of bestek op de inductie kookzone. Deze kunnen zeer snel heet worden en brandwonden veroorzaken.

De wokbrander kan traploos worden geregeld tussen vol- en kleinstand.

O-stand

branderaanduiding

volstand wok

kleinstand buitenring wok

kleinstand wok

Bediening

Druk de bedieningsknop in en draai hem linksom. De brander ontsteekt.

Voor de toestellen met vlambeveiliging moet u de bedieningsknop ongeveer 3 seconden ingedrukt houden om de vlambeveiliging in te schakelen.

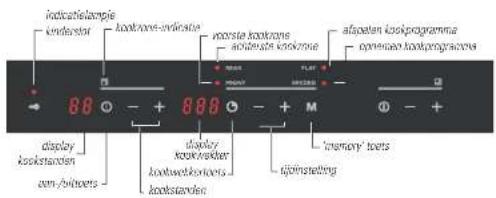

Introductie

De inductiekookplaat is voorzien van een restwarmte-indicatie,

kookwekker, kinderslot, automatische kookduurbegrenzing en

1 programmageheugen per zone. Op deze en de volgende pagina's kunt u lezen hoe u gebruik maakt van deze voorzieningen.

Inschakelen

1. Zet een pan op een kookzone.
2. Druk op de aan/uit toets.

In het display verschijnt een liggend streepje. Indien na het inschakelen van de zone geen kookstand wordt gekozen schakelt de zone terug naar 'standby'.

Vermogen instellen

1. Druk op dc + of - tocts.
   De kookplaat stelt zich direct in op stand 6.
2. Stel een hogere of lagere stand in door nog een keer op de + of - toetsen te drukken.

Boost

Bij stand 'b' (boost) geeft de kookzone een vermogen af van maximaal 2800 Watt. Gebruik deze stand als u gerechten snel aan de kook wilt brengen.

Het display geeft de gekozen stand weer. De lampjes knipperen als er geen pan op de kookzone staat. De gekozen kookzone gaat na korte tijd vanzelf uit.

Uitschakelen

Druk nog een keer op de aan/uit toets.

Het toestel schakelt uit.

Eventueel blijft de restwarmte-indicatie aangeven dat de zone nog warm is.

Restwarmte-indicatie

De indicatie geeft aan dat de kookzone nog warm is en dooft zodra de glasplaat een veilige temperatuur bereikt heeft. De indicatie treedt in werking na 60 seconden gebruik van een zone en wordt zichtbaar na het uitschakelen van de zone.

Restwarmte wordt met H weergegeven in het display.

Kookwekker

Het toestel is voorzien van een klok die als kookwekker kan worden gebruikt. Deze kookwekker staat dan op zichzelf en heeft geen invloed op de instellingen van de kookzones.

1. Schakel de kookwekker in door één keer op de toets Ⓞ re drukken.
2. Kies de gewenste tijd (max. 3.59 uur) door de + en - toetsen in te drukken. Door deze toetsen langer vast te houden zal de tijd is steeds grote stappen op- of aflopen. In het display wordt de gekozen tijd weergegeven.
3. Wanneer de gekozen tijd verstreken is, begint de kookplaat te piepen. Deze pieptoon kan worden uitgeschakeld door op de toets drukken. U kunt weer een nieuwe tijd instellen door meteen de + toets te bedienen. U hoeft de timer niet eerst uit te schakelen.

U kunt een kookzone door de kookwekker laten uitschakelen. De linker kookwekker werkt voor de beide linker kookzones en de rechter kookwekker voor de beide rechter kookzones.

Timerfunctie

1. Zet een pan op een kookzone.

2. Schakel de kookzone in. Het toestel begint te werken.

3. Schakel de kookwekker in met de ①bets. Druk nogmaals op de toets voor de timerfunctie.

Het lampje naast 'FRONT' (voor de voorste zone) of 'REAR' (voor de achterste zone) licht op. Met de + en - toctsen wordt de kooktijd ingesteld (max. 3.59 uur). In het display wordt het gekozen aantal minuten weergegeven.

Door de Bets meerdere keren in te drukken wordt steeds het volgende rijtje afgelopen:

aantal keren Ogedrukt reactie
0 Klok is uit; displays zijn donker
1 Klok als kookweckker
2 Klok schakelt de voorste zone uit	na de gekozentijd (als de zone in is geschakeld)
3 Klok schakelt de achterste zone uit	na de gekozentijd (als de zone in is geschakeld)
4 Klok is uit; displays zijn donker
Enzovoort

Indien een kookzone niet ingeschakeld is, is deze ook niet te selecteren om uitgeschakeld te worden door de timer en wordt deze overgeslagen in bovenstaande tabel.

Indien beide linker (of rechter) kookzones zijn ingeschakeld kan door nogmaals op de toets te drukken gekozen worden tussen de voorste of achterste kookzone. Aan het einde van de bereidingtijd hoort u een pieptoon. De zone schakelt uit.

Schakel aan het einde van de bereidingstijd de pieptoon uit door op de 10ets van de kookwekker te drukken.

Als u de pieptoon niet uitschakelt, stopt deze vanzelf na 30 minuten.

Kinderslot

Het toestel is voorzien van een kinderslot. Als het kinderslot is ingeschakeld kunnen de toetsen niet bediend worden. Het kinderslot is alleen in te schakelen als geen van de zones of kookwekkers actief zijn.

op slot

Druk op de toets met het skutelsymbool.

Het lampje boven het sleutelsymbool licht op.

van het slot

Druk de tocts met het sleutelsymbool 3 seconden in.

Het lampje boven het sleutelsymbool dooft.

Geheugenfunctie

Het toestel is voorzien van een geheugenfunctie. Deze functie geeft u de mogelijkheid per kookzone kookstanden en bijbehorende kooktijden te programmeren

geheugenfunctie inschakelen (play)

1. Druk kort op de 'memory' toets. Het lampje naast 'PLAY' licht op. De lampjes naast 'REAR' en 'FRONT' gaan knipperen.

2. Schakel een kookzone in.

De kookzone schakelt in op de geprogrammeerde kookstand. Als er geen programma aanwezig is, schakelt de zone na enkele seconden weer uit.

Schakel de zone uit met de aan/uittoets of de 'memory' toets.

Als tijdens het afspelen van een programma een hoog vermogen gekozen wordt, terwijl een andere zone handmatig op een hoge stand is ingesteld, zal de andere zone een lager vermogen af gaan geven. De instellingen van het programma zijn dus dominant. Wanneer het programma de zone op een lager vermogen instelt, gaat de andere zone niet weer naar het hoge vermogen terug.

geheugenfunctie programmeren (record)

1. Druk op de 'memory' toets M totdat het lampje naast 'RECORD' oplicht. De lampjes naast 'REAR' en 'FRONT' gaan knipperen en het klokdisplay geeft 000aan.
2. Schakel de kookzone in die opgenomen moet worden.
3. Stel een kookstand in met de + of - toetsen. De gekozen kookstand en de kookduur worden nu opgenomen. Meerdere kookstanden kunnen na elkaar worden gekozen (max. 38).

Wanneer tijdens een opname reeds 38 standen zijn opgenomen, zal de volgende stap die wordt vastgelegd automatisch het opname-cinde zijn.

1. Beëindig de opname met de aan/uitttoets of de 'memory' tocts M.

Wanneer een nieuwe opname wordt vastgelegd, wordt de eventueel bestaande opname gewist.

De gekozen kookstanden en de kookduur staan in het geheugen. Deze opname is met de 'PLAY' functie (geheugen inschakelen) te activeren.

Per zone kan maximaal 1 opname worden gemaakt.

Veiligheid kookplaat

• Een sensor controleert ononderbroken de temperatuur van de onderdelen van de kookplaat. Bij een te hoge temperatuur wordt het vermogen van de kookplaat automatisch verlaagd.
• Zodra u de kookpan van de kookplaat verwijdert, stopt automatisch de kookactiviteit. Wen uzelf echter aan altijd de kookplaat of zone na gebruik uit te schakelen om onbedoeld inschakelen te voorkomen.

Veiligheid kookpannen

Elke kookzone is voorzien van een sensor die ononderbroken de temperatuur van de bodem van de kookpan controleert om clk risico op oververhitting bij bijvoorbeeld een drooggekookte pan te vermijden.

Veiligheid metalen voorwerpen

Een klein voorwerp zoals een te kleine kookpan (kleiner dan 12 cm), een vork of een lepel wordt door de kookplaat niet als een kookpan gedetecteerd. Het display van de zone knippert en de kookplaat wordt niet ingeschakeld.

Oververhittingsbeveiligingen

Het toestel kan oververhit raken, wanneer:
- de pan de warmte niet goed geleidt;
- vet of olic op een hoge stand verhit wordt;
- er onvoldocnde luchtecirculatie is (zie ook ventilatiebcvciliging bij het installatievoorschrift).

Kookduurbegrenzing-vermogens (alleen inductiekookzones)

De kookduurbegrenzer schakelt de kookzones, afhankelijk van de ingestelde stand, na een bepaalde tijd automatisch uit.

De tijd loopt vanaf het moment dat een stand is gekozen, dus bij een nieuwe keuze van een kookstand begint de tijd weer opnieuw te lopen.

In de tabel hieronder ziet u na hoeveel tijd de kookduur-begrenzer bij de verschillende standen de kookzone uitschakelt. Deze gaat na 5 minuten automatisch naar (boost).

Stand Vermogen Tijd

0 - 10 sec.
1 50 W 9 uur
2 100 W 19 uur
3 200 W	5 uur
4 300 W	5 uur
5 400 W	5 uur
6 500 W	4 uur
7 750 W	4 uur
8	1000 W 4 uur
9	1400 W 3 uur
10	1800 W 2 uur
11	2050 W 1 uur
b	2800 W 1 uur

In geval van oververhitting leidt dit bij de desbetreffende kookzone, respectievelijk alle kookzones, tot een van de volgende reacties:

• de kookplaat zal het toegevoerde vermogen iets laten afnemen (dit is niet zichtbaar bij de kookstanden in de displays);
• wanneer dit niet helpt zal de kookplaat één of meerdere zones uitschakelen en F8 in de displays laten zien.

Zodra de kookzone(s) voldoende is (zijn) afgekocld kunt u deze weer normaal gebruiken. F8 blijft in het display staan totdat u de aan/uit toets van de zone met de foutmelding bedient.

Voorkom dat de oververhittingsbevciliging van het toestel geactiveerd wordt door:

• pannen te gebruiken die de warmte goed geleiden;
• vet of olic op een lagre stand te verhitten;
• voor voldocende luchtecirculatie te zorgen.

Necm contact op met de serviccdienst of een erkend vakman indien de oververhittingsbeveiliging desondanks opnieuw geactiveerd wordt.

Uit-/inschakelen pieptoon

De pieptoon, die hoorbaar is bij het bedienen van de toetsen, kan worden uit- of ingeschakeld.

de pieptoon uitschakelen

I

1. Schakel de kookzone linksvoor in en vervolgens uit door twee keer op de aan/uit toets te drukken.
2. Druk binnen 3 seconden tegelijk de - toets van de kookzone linksvoor en de - toets van de zone linksachter in. Ecn picptoon bevestigt de zojuist gekozen instelling.

De pieptoon voor de zones linksvoor en linksachter is nu uitgeschakeld. Herhaal deze werkwijze voor de rechter kookzones met de aan/uit toets van de kookzone rechtsachter en de - toetsen van de beide rechter kookzones.

de pieptoon inschakelen

-

1. Schakel de kookzone linksvoor in en vervolgens uit door twee keer op de aan/uit toets te drukken.
2. Druk binnen 3 seconden tegelijk de - toets van de kookzone linksvoor en de - toets van de zonc linksachter in. Een pieptoon bevestigt de zojuist gekozen instelling.

De pieptoon voor de zones linksvoor en linksachter is nu ingeschakeld. Herhaal deze werkwijze voor de rechter kookzones met de aan/uit toets van de kookzone rechtsachter en de - toeters van de beide rechter kookzones.

Het warmteverlies is minimaal omdat de warmte in de pan zelf opgeweckt wordt. Bij kleinere pannen wordt alleen dat dcd van de zone geactiveerd dat contact maakt met de panbodem. Een bijkomend voordeel is dat de handgrepen van de pan niet warm worden door stralingswarmte langs de pan. Zandkorreltjes kunnen krasjes veroorzaken die niet meer te verwijderen zijn.

1. Warmteverlies en hete handgrepen bij een conventionele kookplaat.

2. Geen warmteverlies en koude handgrepen bij inductiekken.

1

2

- Zet alleen pannen met een schone bodem op het kookvlak. - Til pannen altijd op als u ze verplaatst. - Gebruik de kookplaat niet als werkvlak.

Schuif de panbodem over een (vochtige) dock, voordat u de pan op het kookvlak zet. Dit voorkomt dar er zandkorreltjes en dergelijke op het kookvlak terechtkomen.

'Til pannen altijd op; schuif er nooit mee.

Kook altijd met het deksel op de pan om energieverlies te voorkomen.

Bij inductiekoken wordt gebruik gemaakt van een magnetisch veld om warmte op te wekken. Daarom moet de panbodem ijzer bevatten en dus magnetisch zijn. De kookzones van de kookplaat hebben een diameter van 180 mm. De kookplaat past zich echter automatisch aan bij gebruik van kleinere of grotere pannen. Bij kleinere pannen is er dus geen energieverlies, maar het vermogen is lager dan bij grotere pannen. De panbodem moet altijd groter zijn dan 12 cm. Dit is de binnenste cirkel die in de kookzone op de glasplaat staat aangegeven.

U kunt zelf met een magnet controleren of uw pannen geschikt zijn. Een pan is geschikt wanneer:

- de panbodem wordt aangetrokken door een magnet; - de pan geschikt is voor elektrisch koken.

Gebruik alleen pannen met een dikke (minimaal 2,25 mm), vlakke bodem die geschikt zijn voor inductiekoken. Het beste zijn pannen met het 'Class Induction' keurmerk.

Pannen, waarvan de bodem niet magnetisch is of niet geschikt zijn voor elektrisch koken, zijn ongeschikt voor gebruik op de kookplaat.

Geschikt

- speciale roestvrijstalen pannen voor inductiekoken; - solide geëmailleerde pannen; - geëmailleerde gietijzeren pannen.

Ongeschikt

Aardcwerk, Aluminium, kunststof, koper, porslecin, roctvrijstaal.

Wees voorzichtig met plaatstaal geëmailleerde pannen. Deze kunnen beschadigd raken als ze gebruikt worden voor inductiekoken. Met name wanneer deze pannen een te dunne bodem hebben. Bij plaatstaal geëmailleerde pannen kan:

- email afspringen (het email laat los van het staal) wanneer u de kookplaat op een hoge stand inschakelt terwijl de pan (te) droog is; - de panbodem kromtrekken door bijvoorbeeld overvrchitting of door gebruik van een te hoog vermogen.

Gebruik nooit pannen met een vervormde bodem. Een holle of bolle bodem kan de werking van de oververhittingsbeveiliging belemmeren. Het toestel wordt te warm. Hierdoor kan de glasplaat barsten en de panbodem smelten.

Schade, ontstaan door het gebruik van ongeschikte pannen of droogkoken, valt buiten de garantie.

Geluid in de bodem van de pan

Tijdens het koken kunt u een ratclend geluid horen in de bodem van de pan. Dit is onschuldig. Het geluid wordt veroorzaakt doordat het hoge vermogen van de kookzone inwerkt op de panbodem.

Verminder het ratelende geluid door een lagere stand te kiezen.

Snelkookpannen

Inductiekoken is zeer geschikt voor het koken in snelkookpannen. De kookzone reageert zeer snel, waardoor de snelkookpan ook snel op druk is. Zodra u een kookzone uitschakelt stopt het kookproccs direct.

Gebruikte pannen

- Pannen waarmee al eerder op een gaskookplaat is gekookt, zijn niet meer bruikbaar voor inductie.

De wokbrander gebruiken als kookbrander

- Zorg er altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heen spelen gaat veel energie verloren. Bovendien kunnen de handgrepen dan te hect worden. Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm. Kleinere pannen staan niet stabiel.

- Kook met het deksel op de pan. U bespaart dan tot 50% energie. - Gebruik pannen met een vlakke, schone en droge bodem. Pannen met een vlakke bodem staan stabiel en pannen met een schone bodem dragen de warmte beter over naar het gerecht.

Wokken

Met de wokbrander kunt u gerechten op een zeer hoge temperatuur bereiden. Het is hierbij van belang dat u:
- van te voren de ingrediënten in reepjes, plakjes of stukjes snijdt;
- bij het roerbakken olie van goede kwaliteit gebruikt, zoals olijf-, maïs-, zonnebloem- of arachide olie. Een klein beetje is al genoeg. Boter en margarine verbranden door de grote hitte;
- de gerechten met de langste bereidingstijd het eerst in de pan doct, zodat aan het cind van de bereidingstijd alle ingrediënten tegelijk (beet)gaar zijn.

Gebruik van het wok-hulprooster

Het hulprooster dat ten behoeve van de wokbrander is meegeleverd of als accessoire verkrijgbaar is zorgt voor extra stabiliteit bij een wok met een ronde bodem.

Plaats het hulprooster volgens de illustratie op het wokrooster.

Gebruik van verkleinrooster

Het verkleinrooster dat is meegeleverd of als accessoire verkrijgbaar is zorgt ervoor dat u extra kleine pannen kunt gebruiken.

De onderstaande tabel is uitsluitend bedoeld als leidraad, omdat de instelwaarde afhankelijk is van de hocveelheid en samenstelling van het gerecht en de pan.

Gebruik de hoogste stand voor:

• snel aan de kook brengen;
• slinken van bladgroenten;
• blancheren van grocenten;
• verhitten van olic en vet;
• bakken van biefstuk (saignant, rood);
• onder druk brengen van een snelkookpan;
• koken van glad gebonden pudding en vla.

Gebruik een iets lagere stand voor:

• aanbraden van vlces;
• bakken van platvis, dunne moten of fillet;
• bakken van garc aardappelen;
• bereiden van glad gebonden soepen en sauzen;
• bakken van omeletten;
• bakken van biefstuk (medium, rozerood);
• frituren (afhankelijk van de temperatuur en de hoeveelheid).

Gebruik een stand iets boven de middelste stand voor:

• bakken van dikke pannenkocken;
• bakken van dik, gepancerd vlees;
• gaar bakken van dun vlces;
• doorbraden van groot vlees;
• uitbakken van spek of bacon;
• bakken van rauwe aardappelen;
• bakken van wentelteefjes;
• bakken van gepanceerde vis;
• bakken van dun, gepaneerd vlees;
• bakken van omeletten.

Gebruik de middelste standen voor:

• doorkoken van grote hoeveelheden;
• ontdooien van harde groenten, bijvoorbeeld sperziebonen.

Gebruik de laagste standen voor:

• trekken van bouillon;
• rood koken van stoofperen;
• bereiden van stoofvlees;
• doorkoken van gerechten;
• smoren van grocenten.

Algemeen

• Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, mocilijk te verwijderen vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel.
• Reinig eerst de bedieningsknop, wokbrander en pandrager en dan pas de glasplaat. Hiermee voorkomt u dat de glasplaat tijdens het reinigen opnicuw vuil wordt.

Hardnekkige vlekken op emaille (pandrager, branderdelen)

Hardnekkige vlekken kunt u het beste verwijderen met een vlocibaar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Hardnekkige vlekken de glasplaat

Maak de glasplaat schoon met een speciaal reinigingsmiddel voor ceramische kookplaten. Waterkringen of kalkresten reinigt u het makkelijkst met behulp van schoonmaakazijn.

Reinigen branderdelen

De verwijderbare wokbranderdelen kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte dock. Bij hardnckkige vlekken kunt u de delen laten wecken in een sopje. Gebruik nooit schuurpoeders, pads, scherpe voorwerpen of agressieve reinigingsmiddelen.

- Branderdelen mogen niet in de vaarwasser gereinigd worden. De onderdelen kunnen door het vaarwasmiddel aangetast worden! Gebruik niet te veel vocht, aangezien dit de brander of ventilatieopeningen kan binnendringen.

• Reinig de ontstekingsbougies bij voorkeur met een dockje. Betracht hierbij wel enige voorzichtigheid. Bij een te zware belasting kan de afstand van de bougiepunt tot aan de brander wijzigen, waardoor de brander slechter of niet ontsteekt. De bougie werkt alleen goed in een droge omgeving. Bij zware vervuiling kunt u de punt met een fijn borstelijke reinigen.
• Plaats de pandragers rechtstandig naar beneden, zonder over de glasplaat te schuiven. Zet de branderdelen in elkaar met behulp van de geleidingsnokken.

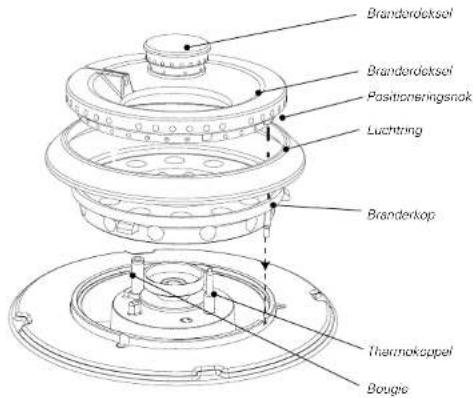

Branderdeksel Branderdeksel Positroningsnak Luchtring Branderkop Thermokappel Bougic

Messing wokbranderdelen

Enkele delen van de wokbrander zijn vervaardigd uit messing. Het is normaal dat de kleur van het messing verandert als gevolg van de hoge temperaturen die tijdens het wokken ontstaan.

ATAG Shine

Atag heeft een serie schoonmaakmiddelen samengesteld onder de naam ATAG Shinc. Deze zijn te verkrijgen via de website www.hps.nl. Hier vind u ook diverse schoonmaak en gebruikerstips.

Wanneer u twijfelt over de goede werking van uw kookplaat betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten:

storing	oorzaak	oplossing
Het toestel werkt niet en de lampjes branden niet.	Geen elektriciteit.	Elektrische installatie controleren (hoofd-zekering(en), aansluiting).
De kookplaat werkt niet.F9 of 1A verschijnt in het display of het toestel beginnt meteen te piepen wanncer het wordt aangesloten.	Het toestel is verkeerd aangesloten of de netspanning is onjuist.	Laat de installateur de installatie controleren.
De kookplaat werkt niet.F99 verschijnt in het display.	Twee teetsen tegelijk bediend, de glasplaat is vervuilld of er ligt een voorwerp op de bediening.	Bedieningsfuut of glasplaat reinigen.
De ventilator schakelt spontaan in.	Het toestel controlerert zichzelf nadat de spanning is weggevallen.	De ventilator schakelt vanzelf uit.
De melding F8 verschijnt.	Oververhirting van de elektronica in de kookplaat.	Laat het toestel alkoelen. Druk op de aan/uttoets en de melding verdwijnt. Opaieuw beginnten op een lagere stand.
Na het inschakelen van de zone blijven de zone displays knipperen.	Ongeschikte pannen of geen pan op de kookzone.	Geschikte pan gebruiken.
Het toestel is niet in te schakelen.	Toestel staat op slot.	Druk de toets met het sleitelsymhoon enkele seconden omalgebroken in.
Het aan de kook brengen duurt langer dan verwacht.	Te kleine pan gebruikt.	Gebruik een pan die ongeveer gelijk is aan de diameter van de kookezone.
Foutcodes F00 in het display.	Een toets is defect, vuil of er ligt een voorwerp op.	Maak het toestel schoon of laat het reparenen. Leg geen voorwerpen op het bedieningspaneel.
Foutcodes F01 - F11 in het display.	Toets te lang bedieund of te veel vocht in het toestel.	Maak het toestel schoon of laat het repareren. Leg geen voorwerpen op het bedieningspaneel.
Foutcodes F1 - F6 in het display.	Generator defect.	Neem contact op met de servicedienst.
Het ruikt naar gas in de omgeving van het toestel.	- De brander is ingeschakeld, maar niet onstoken (alleen voor IG9071MX).- De koppeling van een flessengastoestel is losgeschoten.	- Sluit de kraan en wacht enkele minuten met opnieuw ontsteken.- Zet de koppeling vast.
De brander ontsteckt niet.	- Stekler niet in stopcontact.- Zekering defect/zekering in meterkaat uitgeschakeld.- Buigie vervuild/vochting.- Branderdelen niet juist geplaatst.- Branderdelen vervuild/vochting.- Hoofalgaskraan gesloten.- Sturing aan het gasnet.- Gasfles of -tank is leeg.- Verkeerde soort gas gebruikt (bij flessengastoepassing).- Bedieningsknop niet lang of diep genoeg ingalrukt.	- Steek de stekker in het stopcontact.- Montezr een nieuwe zekering of schakel de zekering weer in.- Reinig/droog de buigie.- Zet de branderdelen via de centreernokken in elkaar.- Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.- Open de hoofdgaskraan.- Informeer bij uw gasleverancier.- Sluit een nieuwe gasfles aan of laat de tank vullen.- Controleer of het gebruikte gas geschikt is voor het toestel.- Houd de bedieningsknop lang genoeg en voldocende diep ingedrukt tussen vol- en kleinstand.
De brander brandt niet egaal.	- Branderdelen niet juist geplaatst.- Branderdelen vervuild/vochting.- Verkeerde soort gas gebruikt (bij flessengastoepassing).	- Zet de branderdelen via de centreernokken in elkaar.- Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.- Controleer of het gebruikte gas geschikt is voor het toestel.
De brander dooft na ontsteken.	- Bedieningsknop niet lang genoeg ingedrukt (alleen voor IG9071MT).	- Houd de bedieningsknop minimaal 5 seconden ingedrukt.

Raadpleeg bij storingen het telefoonnummer van de servicedienst. Zie hiervoor de bijgeleverde garantickaart of raadpleeg de internet site www.hps.nl.

Indien u een barsje of scheurtje (hoe klein ook) op de glasplaat vaststelt, schakel dan de kookplaat onmiddellijk uit, haal meteen de stekker van de kookplaat uit het stopcontact, verbreek de (automatische) zekering(en) in de meterkast of zet de schakelaar in de toevoerlciding op de nul bij een vaste aansluiting. Necm vervolgens contact op met de servicedienst.

Alleen een erkend installateur mag dit toestel aansluiten!

De installatie moet geschieden volgens de nationale en lokale geldende voorschriften.

Schade ontstaan door verkeerd aansluiten of verkeerd inbouwen valt niet onder de garantie.

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • papier;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyrecen (PS-hardschuim);
  • polypropylccnband (PP).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Op het typeplaatje is het symbool van een doorgekruiste vuilnisbak aangebracht:

Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevocgd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwrken van een huishoudelijk apparaat zoals deze kookplaat voorkomt mogelijk negatieve gevolgen voor het millicu en de gezondheid die door een ongeschikte verwerking ontstaat en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

Dit toestel voldoct aan alle relevante CE richtlijnen.

Op het gegevensplaatje op de onderzijde van het toestel wordt de totale aansluitwaarde, de verciste spanningen en de frequentie aangegeven. Tevens staan voor wat betreft het gasgedeelte de gassoort, aansluitdruk en het land waarvoor het toestel is ingericht vermeld op het gegevensplaatje.

Veiligheid

Alleen een erkend installateur mag dit toestel aansluiten. De aansluiting moet voldoen aan de nationale en lokale voorschriften. Het toestel moet altijd gcaard zijn.

Schade ontstaan door verkeerd aansluiten, verkeerd inbouwen of verkeerd gebruik valt niet onder de garantic.

De wanden en het werkblad rondom het toestel mocten van hittebestendig (> 85 °C) materiaal zijn. Ook al wordt het toestel zelf niet warm, door de warmte van bijvoorbeeld een hete braadpan zou de wand kunnen verkleuren of beschadigen.

Voor een goede werking van het toestel is het volgende van belang:

• Dat er voldoende ventilatie aanwezig is voor het koelen van de kookplaat; een en ander volgens de in dit hoofdstuk gespecificeerde mogelijkheden.
• De ventilaticlucht die de kookplaat aanzuigt mag niet warmer zijn dan 35 °C. Houd hier rekening mee als u een oven onder de kookplaat inbouwt.

Let er op dat de aansluitkabels vrij hangen. Is er een lade onder de kookplaat, zorg er dan voor dat de lade niet boven de rand gevuld is om de beluchting niet te belemmeren.

INSTALLATIEVOORSCHRIFT

gasaansluiting

INSTALLATIEVOORSCHRIFT

elektrische aansluiting

let op

De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje.

Dit is een klasse 3 toestel.

Gasaansluiting

De gasaansluiting moet voldoen aan de nationale en lokale voorschriften.

Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een speciaal daarvoor bestemde veiligheidsslang is ook toegestaan.

Achter een oven moet een volledig metalen slang worden gebruikt.

let op

Een veiligheidsslang mag niet worden geknikt en niet in aanraking komen met bewegende delen van het keukenmeubel.

In alle gevallen moet er voor het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats.

Voordat u het toestel in gebruik necmt moet u de aansluitingen met zeepsop controleren op gasdichtheid.

Algemeen

Gebruik voor het aansluiten een goedgekeurde kabel, afhankelijk van de voorschriften. Op de kabel moet één van de volgende aanduidingen staan: H05V2V2-F, H05RR-F of H05RN-F.

Aan de onderzijde van het toestel bevindt zich een etiket met daarop de aansluitschema's. De aansluitklemmen zijn bereikbaar nadat u het aansluitkastje aan de onderzijde hebt geopend. Open de deksel van het aansluitkastje met behulp van een schroevendraaier.

Wandcontactdoos en stekker moeten te allen tijde bereikbaar blijven.

Wilt u een vaste aansluiting maken, zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht. De schakelaar moet te allen tijde bereikbaar zijn.

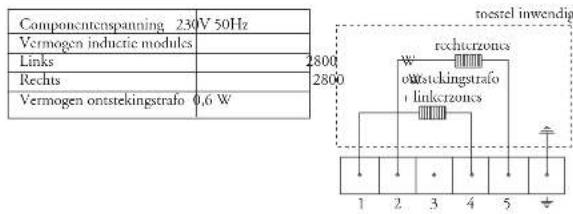

Componentinspanning 230V 50Hz Vermogen inductive modules Links Rechts Vermogen ontstekingstrafo 0,6 W 2800 2800 rechterzones onstekingstrafo linkerzones 1 2 3 4 5 +

Het toestel kan op de volgende manieren worden aangesloten:

2 fase aansluiting

2 fasen met 2 nullen aansluiting (2 2N a.c. 230 V / 50 Hz /

kookgroep): De spanning tussen de fase en de nul is 230 V a.c. Tussen de fasen kan een spanning van 0 V staan wanneer deze in de meterkast aan zijn gesloten op dezelfde fase maar ook 400 V wanneer deze zijn aangesloten op 2 verschillende fasen. Uw groepen moeten afgezekerd zijn met minimaal 16 A (2x). De aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm ^2 .

radiketuras crstadingstrato + inarizuras 1 2 3 4 5 6 L1 L2 N1 N2 230 V 230 V

2 fasen met 1 nul aansluiting (2 1N a.c. 400 V / 50 Hz):

De spanning tussen de fasen en de nul is 230 V a.c. Tussen de fasen staat een spanning van 400 V. Wanneer er geen spanning van 400 V tussen de fasen aanwezig is, is er sprake van twee draden die van dezelfde fase zijn afgetakt in de meterkast en moet de kookplaat worden aangesloten met 2 nuldraden, zoals hiervoor genocmd bij 2 fansen met 2 nullen. Breng een verbindingsbrug aan tussen de aansluitpunten 4-5. Uw groepen mocten afgezekerd zijn met minimaal 16 A (2x). De aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm².

rothierzones rothierzogenstrate + inkerzones 1 2 3 4 5 6 L1 L2 N 400 V 230 V 230 V tound inwendig

3 fase aansluiting

3 fasen met 1 nul aansluiting (3 1N a.c. 400 V / 50 Hz /

krachtgroep): De spanning tussen de fasen en de nul is 230 V a.c.

Tussen de fasen staat een spanning van 400 V. Breng een verbindingsbrug aan tussen de aansluitpunten 4-5. Fase I,3 wordt niet belast. Uw groepen moeten afgezekerd zijn met minimaal 16 A (3x). De aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm².

resferrones andstiegungstorb • Irkaerzona tozial inwendig L1 L2 L3 N 400 V 400 V 250 V 400 V 250 V 250 V

3 fasen aansluiting (3 a.c. 230 V / 50 Hz):

De spanning tussen de fasen is 230 V a.c.

Breng verbindingsbruggen aan tussen de aansluitpunten 4-5.

Uw groepen moeten afgezekerd zijn met minimaal 16 A (3x). De aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm ^2 .

toestel inwendig rechlerzorosa minderkgrapab + Inkazorosa 1 2 3 4 5 6 L1 L2 230 V 230 V L3 230 V 230 V

1 fase aansluiting

1 fase aansluiting (1 1N a.c. 230 V / 50 Hz):

De spanning tussen de fase en de nul is 230 V a.c.

Breng verbindingsbruggen aan tussen de aansluitpunten 1-2 en 4-5. Uw groep moet afgezekerd zijn met minimaal 32 A. De aansluitkabel moet een aderdoorsnede hebben van minimaal 6 mm ^2 .

rechterzones onshoreregislato + Interzones toestel inwendig 1 2 3 4 5 6 L1 N 230 V

Aansluitblok

Met de op het aansluitblok aanwezige bruggen kunt u de vereiste doorverbindingen maken zoals in voorgaande illustratics staat aangegeven. In het deksel van het aansluitkastje en in onderstaande illustratie staat aangegeven hoe u de bruggen aan moet brengen. Deze moeten niet metcen bovcnop de aansluitdraden worden geplaatst, maar tussen de schrocfkop en de klem om de aansluitdraad.

Zer de kabel vast met de trekontlasting en sluit het deksel.

Kookplaat voorbereiden

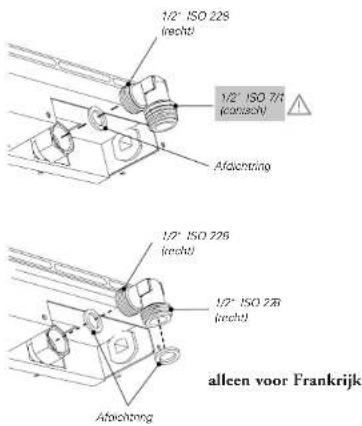

1/2" ISO 228 (recht) 1/2" ISO 7/1 (comach) Afdiensting 1/2" ISO 228 (recht) 1/2" ISO 228 (recht) Afdiensting alleen voor Frankrijk

Monteer de bijgeleverde knie op de gasaansluiting van het toestel.

Verwijder de beschermfolie van het afdichtband (A) en plak het band in de groef van de aluminium profielen of op de rand van de glasplaar. Plak het afdichtband niet door de hoek, maar knip 4 stukken die goed aansluiten in de hoek.

Uitsparing in werkblad zagen

Zaag de uitsparing in het werkblad. Doe dit zeer nauwkeurig (zie tabel). Zaag ook eventueel aanwezige tussenschotten uit. De afstanden van de zaagmaat tot de achterwand en/of zijwand staan vermeld in de tabel.

Als het werkblad van hour is, behandel dan de kopse kanten van het werkblad met afdichtvernis, om uitzetten van het werkblad door vocht te voorkomen.

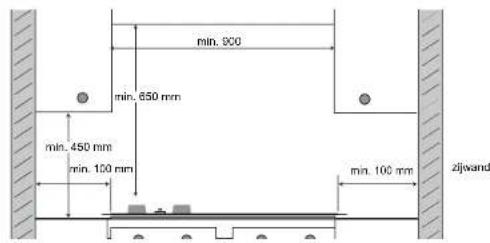

Bevestigingspunten montagebeugels

Kookplaattype IG9071M
Toestel breedte x diepte 904 x 522 mm
Inbouwhoogte vanaf bovenkant werkblad	48 mm
Zaagmaat breedte x diepte 860 x 490 mm
Afstand zaagmaat tot achterwand Minimaal	50 mm
Afstand toestel tot zijwand Minimaal 100 mm

Benodigde vrije ruimte rondom

Een gaskookplaat ontwikkelt warmte. Laat voldoende ruimte vrij tot niet hittebestendige materialen. Let ook op bij materialen die kunnen verkleuren (zoals roestvaststaal).

De kookplaat mag naast slechts één verticale wand ingebouwd worden.

let op

De onderzijde van de kookplaat wordt heet. Leg geen brandbare spullen in een lade wanneer deze direct onder de kookplaat is gemontreerd.

Beluchting

De elektronica in het toestel heeft koeling nodig. Aan de onderzijde van het toestel bevinden zich de ventilatieopeningen. Door deze openingen moet koele lucht aangezogen kunnen worden. Aan de voorzijde en onderzijde is het toestel voorzien van uitblaasopeningen.

Voor een optimale koeling van het kooktoestel moet u enkele wijzigingen aanbrengen in het keukenmeubel.

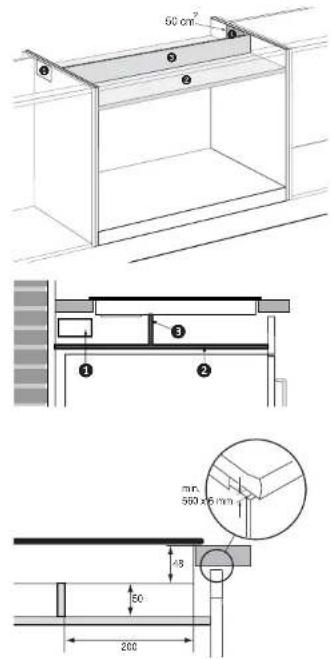

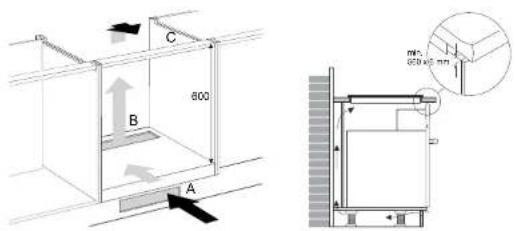

Boven lade, deur of vaste blende

Zaag de beluchtingsopeningen (min. 100 cm²) uit. Beluchting vindt plaats via plint en achterzijde kast.

Een lade mag de ventilaticopeningen aan de onderzijde van het roestel niet afsluiten. Bij een lade moet er aan de voorzijde een spleet gemaakt worden van minimaal 560 x 6 mm. De afstand tussen lade A en de kookplaat moet minimaal 10 mm bedragen.

10 mm mm 660 x 9 mm 150 A A

Bij een vaste blende zijn geen extra aanpassingen voor beluchting nodig.

Ventilatiebeveiliging

De elektronica moet gekoeld worden. De koele lucht wordt achter het keukenkastje aangezogen en aan de onderzijde en voorzijde van de kookplaat weer uitgeblazen. Het toestel kan daarom alleen functioneren als er voldocende lucht kan circuleren. Het roctel schakelt zich na korte tijd uit wanneer er onvoldocende lucht circulcert.

Zorg ervoor dat de traverselat de luchtdoorvoer niet hindert.

Installatie boven een oven van het merk ATAG

C B A a00 min 800 mm

Nismaat minimaal 600 mm hoog. Beluchring vindt plaats via plint en achterzijde oven. Bij een oven moet er aan de voorzijde een opening gemaakt worden van minimaal 560 x 6 mm. Zaag de beluchrings-OPENingen 'A' + 'B' uit (100 cm²). Wanneer u een kastje van 600 mm breed gebruikt met een werkblad met een dikte kleiner dan 50 mm dient u een uirsparing C aan beide zijden in het kastje te zagen, zodar het toestel vrij liegt van het kastje. De kookplaat mag alleen met ATAG-ovens worden gecombineerd, niet met combatrons.

Installatie boven een combitron, magnetron of een oven van een ander merk

Zaag de beluchtingsopening(cn) uit zodat de totale oppervlakte van de gaten minimaal 100 cm ^2 is. Zie bijvoorbeeld figuur met twee gaten van 50 cm ^2 . Plaats een schermplaat tussen de oven en de kookplaat. De plaat moet minimaal 10 mm dik zijn en hittebestendig (85 °C). De ruimte tussen de onderzijde van de kookplaat en schermplaat moet minimaal 50 mm bedragen. Plaats, voor afscherming van de luchstroom, een schermpancel van het zelfde materiaal als de schermplaat tussen de schermplaat en de kookplaat. Beluchting vindt plaats via de naastliggende kasten.

50 cm² ① ② ③ ④ mm. 550 x 6 mm 4.9 60 260

INSTALLATIEVOORSCHRIFT

inbouwen

VOTRE PLAQUE DE CUISSON

table des matières

1. Sluit het toestel aan op het elektriciteitsnet. De displays zullen even oplichten.
2. Controleer de werking. Indien het toestel fout is aangesloten zal het een picpsignaal geven of niets in de displays laten zien.
3. Overhandig de gebruiksaanwijzing aan uw cliënt.

Direct na het inschakelen zal de ventilator even inschakelen. Het toestel controleert zichzelf nu gedurende een aantal seconden.

Toestel plaatsen en aansluitingen maken

Plaats het toestel in het werkblad en zet het vast met de bijgeleverde montagebeugels en schroeven. Maak de gasaansluiting. Controleer de aansluiting met zeepsop op gasdichtheid. Sluit het toestel aan op het elektriciteitsnet.
