GEBRUIKSAANWIJZING HI4071P Atag

Uw inductiekookplaat

Veiligheidsvoorschriften	Inleiding.	4
	Beschrijving.	5
Bediening	Waar u op moet letten	6 - 7
Gebruik	Instellen.	8 - 10
Pannen	Even wennen.	11
Kookstanden	De kookplaat optimaal gebruiken	12
Onderhoud	De kookplaat optimaal gebruiken	13
Storingen	Reinigen	14
Veiligheidsvoorschriften	Algemeen	15
	Tabel	16
Inbouwmaten	Installatievoorschrift	17
Installatievoorschrift	Installatievoorschrift	18
Bijlage	Ventilatie	19
	Elektrische aansluiting	20
	Inbouwen	21 - 23
FR	Afvoeren toestel en verpakking	24
	Veiligheid	25
	Technische gegevens	26
DE	Mode d'emploi	4 - 16
	Instruction d'installation	17 - 26
GB	Bedienungsanleitung	4 - 16
	Installationsanweisung	17 - 26
	Instructions for use	4 - 16
	Installation guide	17 - 26

Werking inductie

De spoel (1) in de kookplaat (2) wekt een magnetisch veld (3) op. Door een pan met een ijzeren bodem (4) op de spoel te plaatsen ontstaat in de panbodem een inductiestroom.

Comfortabel en snel

Koken op een inductiekookplaat is comfortabel. De zones hebben een hoog regelbereik en zijn nauwkeurig instelbaar. Op de laagste stand kunt u chocolade direct in de pan smelten. Het hoge vermogen zorgt ervoor dat het aan de kook brengen extra snel gaat.

Veilig en schoon

Bij inductiekoken wordt de warmte direct opgewekt in de panbodem. De glasplaat wordt daarom nooit warmer dan de panbodem. Dit is niet alleen veiliger dan een gas of keramische kookplaat, maar ook makkelijker schoonmaken omdat voedselresten niet inbranden.

Pannen

Niet iedere pan is geschikt voor inductiekoken. Omdat inductie koken gebruik maakt van een magnetisch veld om warmte op te wekken moet de panbodem ijzer bevatten. Gebruik pannen die geschikt zijn voor inductiekoken, voorzien van het “Class Induction” keurmerk. (Zie ook blz. 12)

In deze handleiding staat beschreven hoe u de inductie kookplaat opimaal kunt benutten. Bewaar deze handleiding zorgvuldig.

Veel kookplezier!

Gebruikte pictogrammen

belangrijk om te weten important à savoir Wissenswertes important information

tip conseil Tipp tip

Kookzone LA Ø14,5 50-1800W Kookzone RA Ø18 50-2800W Kookzone LV Ø21 50-3200W Kookzone RV Ø18 50-2800W

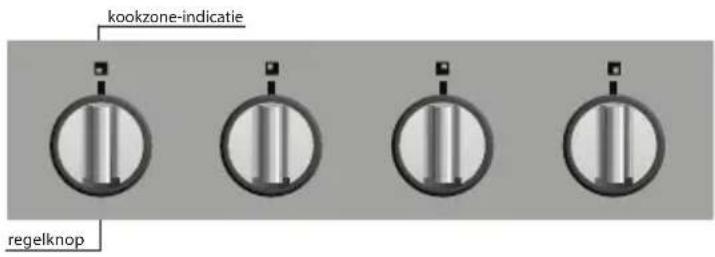

kookzone-indicatie regelknop

Kinderslot (pag. 9)

zone aanduiding kookstand 0 - 11 kookstanden b = boost H = restwarmte

Display (pag. 8)

Inductiekoken is uiterst veilig. De kookplaat is uitgerust met diverse beveiligingen zoals restwarmtesignalering en kookduurbegrenzing. Toch zijn er net als bij elk toestel een aantal zaken waar u op moet letten.

Aansluiten en reparatie

• Alleen een erkend installateur mag dit toestel aansluiten.
• Open de behuizing van het toestel nooit. Alleen een servicetechnicus mag het toestel openen.
• Maak het toestel spanningsloos voordat met de reparatie wordt gestart. Bij voorkeur door de stekker uit het stopcontact te nemen, de (automatische) zekering(en) uit te schakelen of de schakelaar in de toevoerleiding op nul te zetten bij een vaste aansluiting.
• Gebruik het toestel niet beneden 5 °C.

Tijdens gebruik

- Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleen voor het bereiden van gerechten.

- Als de kookplaat voor de eerste keer gebruikt wordt zult u een 'nieuwigheidsluchtje' ruiken. Dit is normaal. Door te ventileren verdwijnt de geur vanzelf.

- Houd rekening met de zeer snelle opwarmtijd op de hogere standen. Blijf er altijd bij staan als u een kookzone op een hoge stand heeft ingesteld.

- Zorg voor voldoende ventilatie tijdens het gebruik. Houd natuurlijke ventilatieopeningen open.

- Let op dat pannen niet droog koken. De kookplaat zelf is beveiligd tegen oververhitting, de pan wordt echter zeer heet en kan beschadigd raken. Schade door droogkoken valt buiten de garantie.

- Gebruik het kookvlak niet als opslagplaats.

• Zorg ervoor dat snoeren van elektrische apparaten, zoals van een mixer niet in aanraking komen met de hete kookzone.
• De kookzones worden warm tijdens gebruik en blijven na gebruik ook een tijd warm. Laat geen kleine kinderen in de buurt tijdens en vlak na het koken.
• Vet en olie zijn bij oververhitting ontvlambaar. Ga niet te dicht bij de pan staan. Wanneer olie vlam vat, het vuur nooit doven met water. Leg onmiddellijk een deksel op de pan en schakel de kookzone uit.
• Flambeer nooit onder de afzuigkap Door de hoge vlammen kan brand ontstaan, ook bij een uitgeschakelde afzuigkap.
• De glaskeramische plaat is zeer sterk, maar niet onbreekbaar. Wanneer er bijvoorbeeld een kruidenpotje of een puntig voorwerp op valt, kan een breuk ontstaan.
• Gebruik een toestel dat een breuk of scheurtjes vertoont niet meer. Schakel het toestel onmiddellijk uit, maak het spanningsloos om elektrische schokken te voorkomen en bel de servicedienst.
• Leg geen metalen voorwerpen, zoals bakvormen, koektrommels, deksels van pannen of bestek, op de kookzone. Deze kunnen zeer snel heet worden en brandwonden veroorzaken.
• Houd tijdens het gebruik magnetiseerbare voorwerpen (creditcards, bankpasjes, diskettes e.d.) uit de buurt van het toestel. Wij adviseren pacemaker-dragers om eerst de hartspecialist te raadplegen.
• Gebruik nooit een hogedrukreiniger of stoomreiniger voor het reinigen van de kookplaat.

Inschakelen en vermogen instellen

7

1.Zet een pan op een kookzone.
2. Draai de bedieningsknop naar + of - om de kookzone in te schakelen. Laat de knop terugveren naar de beginstand. Door de knop nogmaals te draaien (+) of (-) kunt u een kookstand instellen. U kunt in het display op de kookplaat de juiste stand aflezen.
3. Door het wat langer vasthouden van de knop in de positie + of - stelt u een hogere of lagere stand in.

Uitschakelen

Draai de betreffende knop naar de min positie en houd deze vast totdat de display “-” aangeeft. Hierna schakelt de kookplaat vanzelf uit.

Restwarmte-indicatie

H

Na intensief gebruik van een kookzone kan de gebruikte zone nog enkele minuten warm blijven. Zolang de kookzone te warm is, blijft er een “H” in het display staan.

Speciale standen

6

Stand 11 (wokstand)

Deze stand is uitermate geschikt om vlees te bakken of wokgerechten te bereiden.

Stand b (boost)

De booststand is bedoeld voor het snel aan de kook brengen van water. Deze stand is te hoog voor het verhitten van boter of melk.

Kinderslot

Met het kinderslot kunt u de uitgeschakelde kookplaat vergrendelen. Onbedoeld inschakelen tijdens onderhoud of door kinderen kunt u hiermee voorkomen.

1. Schakel alle zones geheel uit.
2. Houd de twee buitenste bedieningsknoppen minimaal 3 seconden vast in de uiterste rechter postitie (+). Het LED-je naast het sleutelsymbool geeft aan dat de kookplaat vergrendeld is.

Kinderslot uitschakelen

Houd de twee buitenste regelknoppen minimaal 3 seconden vast in de uiterst linker positie (-). Het LED-je dooft en de kookplaat is klaar voor gebruik.

In- en uitschakelen geluidssignaal

Geluidssignaal in schakelen.

Om het geluidssignaal in te schakelen dient u de twee middelste knoppen 3 seconden in de uiterst rechter positie (+) te houden.

Houd de twee middelste knoppen 3 seconden in de uiterste linker positie (-).

Nadat het geluidssignaal is gewijzigd klinkt er een geluidssignaal als bevestiging.

Geen warmteverlies en de hand- grepen blijven koud bij inductie- koken.

Til pannen altijd op; schuif er nooit mee.

Inductiekoken is snel

In het begin zult u verrast zijn door de snelheid van het toestel. Vooral het op een hogere stand aan de kook brengen gaat zeer snel. Om overkoken of droogkoken te voorkomen, kunt u er het beste altijd bij blijven.

Het vermogen past zich aan

Bij inductiekoken wordt alleen dat deel van de zone benut waar de pan op staat. Gebruikt u een kleine pan op een grote zone, dan zal het vermogen zich aanpassen aan de diameter van de pan. Het vermogen zal dus kleiner zijn en het zal langer duren voordat het gerecht in de pan aan de kook is.

Mimimale pandiameter

De minimum pandiameter is voor elke grootte zone anders (zie tabel). Het beste resultaat bereikt u door een pan te nemen met dezelfde diameter als de kookzone. Bij te kleine pannen schakelt de kookzone niet in.

Tabel zonegrootte:

min. pandiameter

ø145 9 cm

ø180 12 cm

ø210 13,5 cm

Let op:

- Zandkorreltjes kunnen krasjes veroorzaken die niet meer te verwijderen zijn. Zet daarom alleen pannen met een schone bodem op het kookvlak en til pannen altijd op als u ze verplaatst.

- Gebruik de kookplaat niet als werkvlak.

- Kook altijd met het deksel op de pan om energieverlies te voorkomen.

Inductiekoken stelt eisen aan de kwaliteit van de pannen.

Pannen waarmee al eerder op een gaskookplaat is gekookt, zijn niet meer geschikt voor inductiekoken.

Gebruik alleen pannen geschikt voor elektrisch en inductiekoken met:

• een dikke bodem van minimaal 2,25 mm;
• een vlakke bodem.

Het beste zijn pannen met het "Class Induction" keurmerk.

Met een magneet kunt u zelf controleren of uw pannen geschikt zijn. Wanneer de magneet wordt aangetrokken is de pan geschikt.

Geschikt	Ongeschikt
Speciale roestvrijstalen pannen	Aardewerk
Class Induction	Roestvrijstaal
Solide geëmailleerde pannen	Porselein
Geëmailleerde gietijzeren pannen	Koper
	Kunststof
	Aluminium

Let op:

Wees voorzichtig met dunne plaatstaal geëmailleerde pannen:

• op een hoge stand kan het email er afspringen wanneer de pan droogkookt;
• door het hoge vermogen kan de panbodem gemakkelijk kromtrekken.

Let op:

Gebruik nooit pannen met een vervormde bodem. Een holle of bolle bodem kan de werking van de oververhittingsbeveiliging belemmeren. Het toestel kan dan te warm worden waardoor de glasplaat kan barsten en de panbodem kan smelten. Schade, ontstaan door het gebruik van ongeschikte pannen of droogkoken, valt buiten de garantie.

Snelkookpannen

Inductiekoken is zeer geschikt voor het koken in snelkookpannen. De kookzone reageert zeer snel, waardoor de snelkookpan ook snel op druk komt.

De onderstaande tabel is uitsluitend bedoeld als leidraad, omdat de instelwaarde afhankelijk is van de hoeveelheid en samenstelling van het gerecht en de grootte en de kwaliteit van de pan.

Gebruik de hoogste stand voor:

• snel aan de kook brengen;
• slinken van bladgroenten;
• blancheren van groenten;
• verhitten van olie en vet;
• bakken van biefstuk (saignant, rood);
• onder druk brengen van een snelkookpan;

Gebruik een iets lagere stand voor:

• aanbraden van vlees;
• bakken van platvis, dunne moten of filet;
• bakken van gekookte aardappelen;
• bereiden van glad gebonden soepen en sauzen;
• bakken van omeletten;
• bakken van biefstuk (medium, rozerood);
• frituren (afhankelijk van de temperatuur en de hoeveelheid).
• koken van glad gebonden pudding en vla.

Gebruik een stand iets boven de middelste stand voor:

• bakken van dikke pannenkoeken;
• bakken van dik, gepaneerd vlees;
• gaar bakken van dun vlees;
• doorbraden van groot vlees;
• uitbakken van spek of bacon;
• bakken van rauwe aardappelen;
• bakken van wentelteefjes;
• bakken van gepaneerde vis;
• bakken van dun, gepaneerd vlees;
• bakken van omeletten.

Gebruik de middelste standen voor:

• doorkoken van grote hoeveelheden;
• ontdooien van harde groenten, bijvoorbeeld sperziebonen.

Gebruik de laagste standen voor:

• trekken van bouillon;
• rood koken van stoofperen;
• bereiden van stoofvlees;
• doorkoken van gerechten;
• smoren van groenten.

Dagelijkse reiniging

Hoewel overgekookt voedsel niet kan inbranden verdient het aanbeveling de kookplaat direct na gebruik schoon te maken. Voor de dagelijkse reiniging kunt u het beste een mild reini-gingsmiddel en een vochtige doek gebruiken. Nadrogen met keukenpapier of een droge doek.

Hardnekkige vlekken

Ook hardnekkige vlekken zijn met een mild reinigingsmiddel, bijvoorbeeld afwasmiddel, te verwijderen. Verwijder waterkringen en kalkresten met schoonmaakazijn. Metaalsporen (ontstaan door schuiven van pannen) zijn vaak lastig te verwijderen. Hiervoor zijn speciale middelen verkrijgbaar.

Verwijder overgekookte voedselresten met een glasschraper. Ook gesmolten kunststof en suiker kunt u verwijderen met een glasschraper.

Nooit gebruiken

Gebruik nooit schuurmiddelen. Deze veroorzaken krasjes waarin zich kalk en vuil ophopen.

Gebruik ook nooit scherpe voorwerpen, zoals staalwol en schuursponsjes.

ATAG heeft een serie schoonmaakmiddelen samengesteld onder de naam Atag Shine. Deze zijn te verkrijgen via de website www.hps.nl Hier vindt u ook diverse schoonmaak- en gebruikstips.

Voor het telefoonnummer van de servicedienst kunt u de bijgeleverde garantiekaart raadplegen of kijken op www.hps.nl

Indien u een barstje of scheurtje (hoe klein ook) op de glasplaat ziet, schakel dan de kookplaat onmiddellijk uit, neem direct de stekker van de kookplaat uit het stopcontact, verbreek de (automatische) zekering(en) in de meterkast of zet de schakelaar in de toevoerleiding op nul bij een vaste aansluiting. Neem vervolgens contact op met de servicedienst.

Geluid in de bodem van de pan

Tijdens het koken kunt u een ratelend geluid horen in de bodem van de pan. Dit is onschuldig. Het geluid wordt veroorzaakt doordat het hoge vermogen van de kookzone inwerkt op de panbodem.

Verminder het ratelende geluid eventueel door een lagere stand te kiezen.

Symptoom	Mogelijke oorzaak	Oplossing
Bij het in werking stellen verschijnt er tekst in de displays.	Dit is de standaard opstartroutine.	Normale werking.
De ventilatie blijft nog enkele minuten doorwerken nadat de kookplaat is uitgeschakeld.	Afkocling van de kookplaat.	Normale werking.
De kookplaat geeft bij de eerste kookbeurten een lichte geur af.	Opwarmen nieuw toestel.	Dit is normaal en verdwijnt na enkele keren koken.Ventileer de keuken.
U hoort een licht tikkend geluid op uw kookplaat.	Dit wordt veroorzaakt door de vermogensverdeling van de voorste en de achterste zone. Ook bij lage kookstanden kan een zacht tikkend geluid optreden.	Normale werking.
De kookpannen maken lawaai tijdens het koken.	Dit wordt veroorzaakt door de doorstroming van de energie van de kookplaat naar de kookpan.	Bij een hoge kookstand is dit normaal bij bepaalde pannen. Dit is niet schadelijk voor de pannen of de kookplaat.
Nadat u een kookzone heeft ingeschakeld blijft het display knipperen.	De gebruikte kookpan is niet geschikt voor koken op inductie of heeft een diameter kleiner dan 12 cm.	Gebruik een goede pan zie blz. 12.
De kookplaat werkt niet en er verschijnt niets op het display.	Geen stroomtoevoer door defecte voeding of foutieve aansluiting.	Controleer de zekering of de elektrische schakelaar (bij een toestel zonder stekker).
Bij het inschakelen van de kookplaat slaat de zekering van de installatie door.	Verkeerde aansluiting van de kookplaat.	Controleer de elektrische aansluiting.
Foutcode 1E03; 1E09	De kookplaat is verkeerd aangesloten of de netspanning is te laag.	Aansluiting controleren. Neem contact op met uw energieleverancier als het probleem blijft bestaan.
Overige foutcodes.	Generator defect.	Neem contact op met de servicedienst.
Foutcode 1E01; 2E01; 3E01; 4E01	Kookplaat oververhit.	De kookplaat is uitgeschakeld door oververhitting. Laat de kookplaat afkoelen en gebruik een lagere kookstand.
Foutcode 1E10	De kookplaat is verkeerd aangesloten of de netspanning is te hoog.	Laat de aansluiting wijzigen.Neem contact op met de servicedienst.
Continu geluidssignaal.	De kookplaat is verkeerd aangesloten of de netspanning is te hoog.	Laat uw aansluiting wijzigen.
Foutcode F11; F42.	Ecn knop wordt te lang bediend.	Knoppen niet te lang in de uiterste positie vasthouden Indien de foutcode blijft, neemt u contact op met de servicedienst.
Foutcode F99.	U heeft 2 of meerdere knoppen bediend.	Bedien maar 1 knop tegelijk.

Algemeen

- De aansluiting moet voldoen aan de nationale en lokale voorschriften.

- Het toestel moet altijd geaard zijn.

- Alleen een erkend elektrotechnisch installateur mag dit toestel aansluiten.

- De aansluitkabel moet vrij hangen en niet door een lade worden aangestoten.

- Het werkblad waarin de kookplaat wordt ingebouwd moet vlak zijn.

- De wanden en het werkblad rondom het toestel moeten minimaal tot 85 °C hittebestendig zijn. Ook al wordt het toestel zelf niet warm, door de warmte van een hete pan kan de wand verkleuren of vervormen.

- Schade ontstaan door verkeerd aansluiten, verkeerd inbouwen of verkeerd gebruik valt niet onder de garantie.

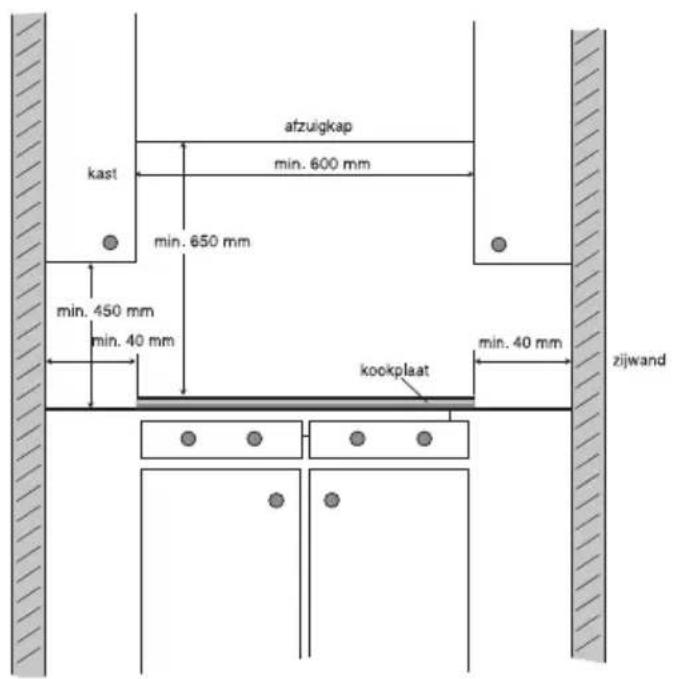

Benodigde vrije ruimte rondom

Voor een veilig gebruik is voldoende ruimte romdom de kookplaat noodzakelijk. Controleer of deze ruimte aanwezig is.

kast afzulgkap min. 600 mm min. 650 mm min. 450 mm min. 40 mm kookplaat min. 40 mm zijwand

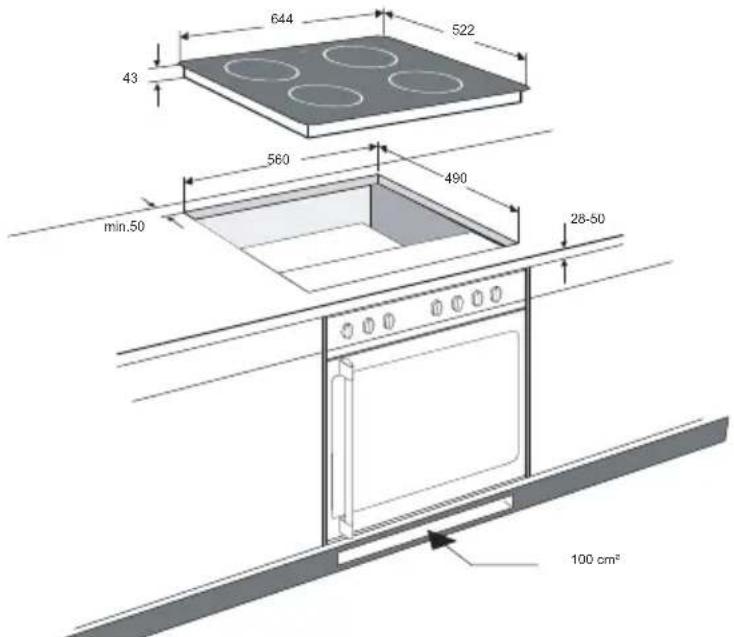

HI4071M (Maten in mm, tolerantie 0,5 mm)

644 522 43 560 490 min.50 28-50 100 cm²

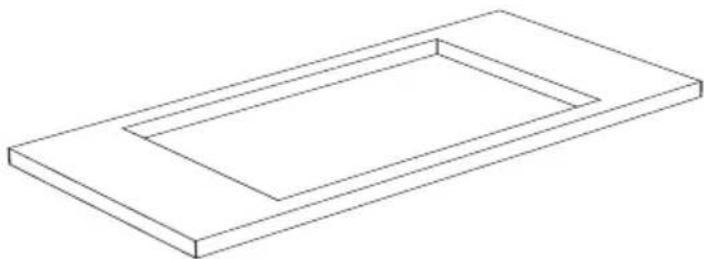

In de bovenstaande illustratie zijn de afmetingen van de uitsparing aangegeven.

Wanneer u een kastje van 600 mm breed gebruikt met een werkblad met een dikte van minder dan 50 mm, dient u een uitsparing "C" aan beide zijden in het kastje te zagen, zodat het toestel vrij ligt van het kastje.

Beluchting

De elektronica in het toestel heeft koeling nodig. Het toestel schakelt na korte tijd uit wanneer er onvoldoende lucht circuleert. Aan de onderzijde van het toestel bevinden zich de ventilatieopeningen. Door deze openingen moet koele lucht aangezogen kunnen worden. Aan de voorzijde en onderzijde is het toestel voorzien van uitblaasopeningen.

Voor een optimale koeling van het kooktoestel moeten er enkele wijzigingen in het keukenmeubel worden aangebracht.

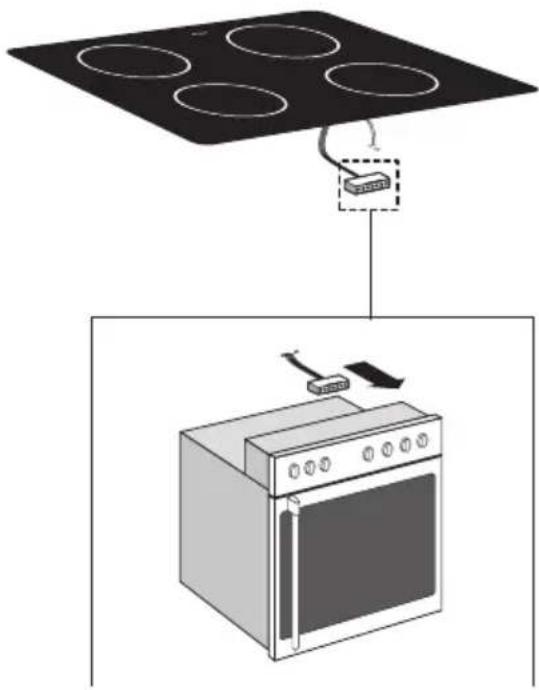

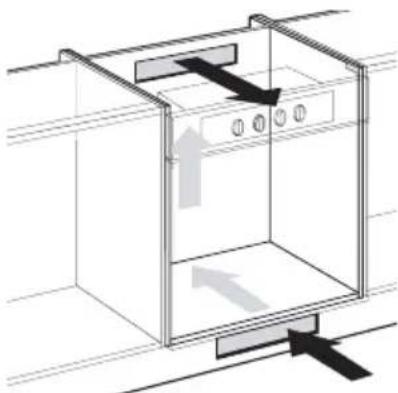

Boven een bedieningspaneel of een ATAG oven

Beluchting vindt plaats via de plint en de achterzijde van de oven. De nismaat moet minimaal 600 mm hoog zijn. Maak aan de voor- en achterzijde een opening van minimaal 560 x 6 mm.

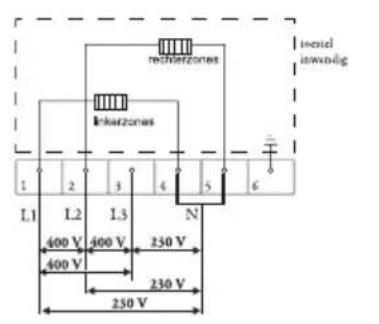

inTEL inwendig rechenzones Inkarzones 1 2 3 4 5 6 L1 L2 L3 N 400 V 400 V 250 V 400 V 250 V 250 V

Veel voorkomende aansluiting:

3 fasen met 1 nul aansluiting (3 1N a.c. 400 V / 50 Hz):

De spanning tussen de fasen en de nul is 230 V ac. Tussen de fasen staat een spanning van 400 V. Breng een verbindingsbrug aan tussen de aansluitpunten 1 - 2 en 4 - 5. Fase 3 wordt niet belast. Uw groepen moeten afgezekerd zijn met minimaal 16 A (3x). De aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm ^2 .

rechlanzones inkerzones 1 2 3 4 5 6 L1 L2 N1 N2 230 V 230 V teatel unwendig

2 fasen met 2 nullen aansluiting (2 2 N a.c. 230 V / 50 Hz):

De spanning tussen de fasen en de nullen is 230 V a.c. Uw groep moet afgezekerd zijn met minimaal 16 A (2x). De aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm ^2 .

rechterzones linkerzones to-estel inwendig 1 2 3 4 5 6 L1 N 230 V

Speciale aansluitingen:

1 fase aansluiting (1 1N a.c. 230 V / 50 Hz):

De spanning tussen de fase en de nul is 230 V a.c.

Uw groep moet afgezekerd zijn met minimaal 32 A. De aansluit-kabel moet een aderdoorsnede hebben van minimaal 6 mm ^2 .

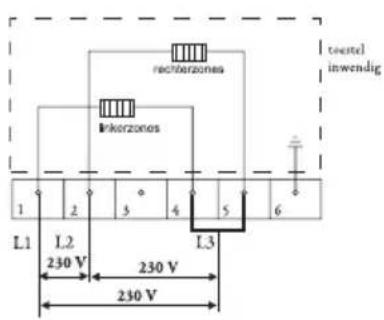

rechterzones inkorzones coastel inwendig 1 2 3 4 5 6 L1 L2 L3 230 V 230 V 230 V

3 fasen zonder nul aansluiting (3 a.c. 230 V / 50 Hz):

De spanning tussen de fasen is 230 V a.c.

Breng verbindingsbruggen aan tussen de aansluitpunten 4 en 5.

Uw groep moet afgezekerd zijn met minimaal 16 A (3x). De aan-sluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm ^2 .

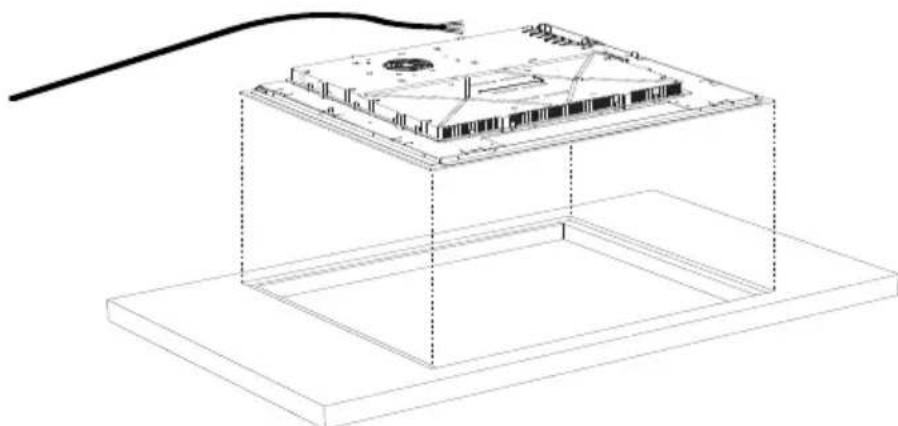

Elektrische aansluiting

Met de op het aansluitblok aanwezige bruggen kunt u de vereiste doorverbindingen maken, zoals in voorgaande illustraties staat aangegeven.

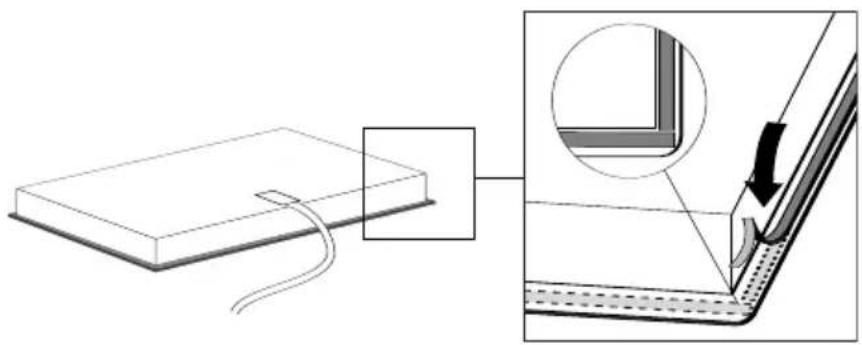

Zet de kabel vast met de trekontlasting en sluit het deksel. Zorg ervoor dat het aansluitpunt makkelijk bereikbaar blijft.

1. Controleer of het keukenmeubel en de uitsparing voldoen aan de gestelde eisen ten aanzien van afmetingen en ventilatie.

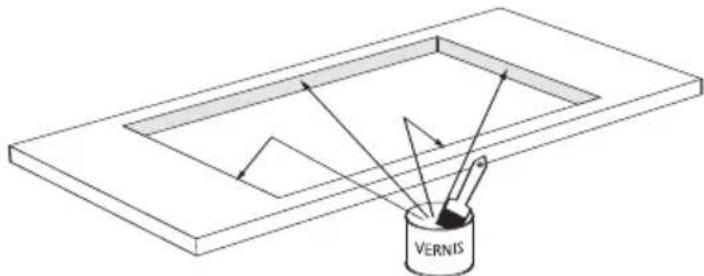

VERNIS

1. Behandel van kuststof of houten werkbladen de kopse kan- ten met eventueel afdichtvernis, om uitzetten van het werk- blad door vocht te voorkomen.

1. Leg het toestel omgekeerd op het aanrechtblad.

2. Monteer de aansluitkabel aan het toestel conform de gestelde eisen (zie blz. 20).

1. Verwijder de beschermfolie van het afdichtband en plak het band in de groef van de aluminium profielen of op de rand van de glasplaat. Plak het afdichtband niet door de hoek, maar knip 4 stukken die goed aansluiten in de hoek.
2. Keer het toestel om.

1. Steek de meerpolige connector van de kookplaat in de contrastekker van de oven of het bedieningspaneel.

1. Sluit het toestel aan op het elektriciteitsnet. Het toestel zal een kort signaal geven en alle displays zullen even oplichten. Het toestel is nu gebruiksklaar.
2. Leg het toestel in de uitsparing.
3. Controleer de werking. Indien het toestel fout is aangesloten zal het een geluidssignaal geven of een foutcode in de displays laten zien.
4. Zorg dat de handleiding binnen handbereik van de kook plaat blijft.

Direct na het inschakelen zal de ventilator even inschakelen. Het toestel controleert zichzelf nu gedurende een aantal seconden.

De verpakking van het toestel is recyclebaar. Voor de verpakking kunnen gebruikt zijn:

• karton;
• polyethyleenfolie (PE);
• CFK- vrij polystyreen (PS- hardschuim).

Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat, zoals deze kookplaat, voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaan en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Veiligheid kookplaat

1. Een sensor controleert ononderbroken de temperatuur van de onderdelen van de kookplaat. Bij een te hoge temperatuur wordt het vermogen van de kookplaat automatisch verlaagd.
2. Zodra u de kookpan van de kookplaat verwijdert, stopt automatisch de kookactiviteit. Wen uzelf er echter aan altijd de kookplaat of zone na gebruik uit te schakelen om onbedoeld inschakelen te voorkomen.
3. Elke kookzone is voorzien van een sensor die ononderbroken de temperatuur van de bodem van de kookpan controleert om elk risico op oververhitting bij bijvoorbeeld een drooggekookte pan te vermijden.
4. Een klein voorwerp, zoals een te kleine kookpan (zie tabel blz. 11), een vork of een lepel, wordt door de kookplaat niet als een kookpan gedetecteerd. Het display van de zone knippert 0 en de kookplaat wordt niet ingeschakeld.

Kookduurbegrenzing

Kookduurbegrenzing is een veiligheidsfunctie van uw kookplaat. Deze stopfunctie wordt automatisch ingeschakeld indien u uw kookplaat na een bereiding vergeet uit te zetten.

Kookstand De kookzone wordt automatisch uitgeschakeld na:
1 en 2 9 uur
3, 4 en 5 5 uur
6, 7 en 8	4 uur
9 3 uur
10 2 uur
11 en b(oost) 1 uur

Vermogen- en inbouwtabel

Kookplaattype	HI4071M
Inductie	x
Aansluiting
230V - 50Hz	x
Maximale vermogen kookzones
Linksachter	1800W
Linksvoor	3200W
Rechtsachter	2800W
Rechtsvoor	2800W
Aansluitwaarde
L1	3700W
L2	3700W
Totale aansluitwaarde	7400W
Kookplaattype
Toestel breedte x diepte	644 x522
Inbouwhoogte vanaf bovenkant werkblad	43 mm
Zaagmaat breedte x diepte	560 x 490
Afstand zaagmaat tot achterwand	Minimaal 50 mm
Afstand zaagmaat tot zijwand	Minimaal 50 mm

Dit toestel voldoet aan alle relevante CE richtlijnen.

Gebruiksaanwijzing....4 - 16 Installatievoorschrift....17 - 26

GB

Instructions for use .... 4 - 16 Installation guide .... 17 - 26

Gebruike pictogrammen

belangrijk om te weten important à savoir Wissenswertes important information

tip conseil Tipp tip

Kochzone HL Ø14,5 50-1800W Kochzone HR Ø18 50-2800W Kochzone VL Ø21 50-3200W Kochzone VR Ø18 50-2800W

koch-indikation regelknopf

belangrijk om te weten

important à savoir

Wissenswertes

Dit plaatje bevindt zich aan de bovenzijde van het toestel.

Houd, wanneer u contact opneemt met de serviceafdeling, de productiecode (PCODE) en het volledige itemnummer (ITEMNR) bij de hand.
