GEBRUIKSAANWIJZING WM106BI Atag
Installatievoorschrift externe motoren
NL Installatievoorschrift NL 3 - NL 9
FR Instructions de montage FR 3 - FR 9
| Beschrijving | 4 | |
| Afmetingen | 4 | |
| Montage | 5 | |
| Aansluitschema | 5 |
Buitenmuurmotor WA511C
| Beschrijving | 6 | |
| Afmetingen | 6 | |
| Montage | 7 | |
| Aansluitschema | 7 |
Platdakmotor WD206BD
| Beschrijving | 8 | |
| Afmetingen | 8 | |
| Montage | 9 | |
| Aansluitschema | 9 |
Beschrijving

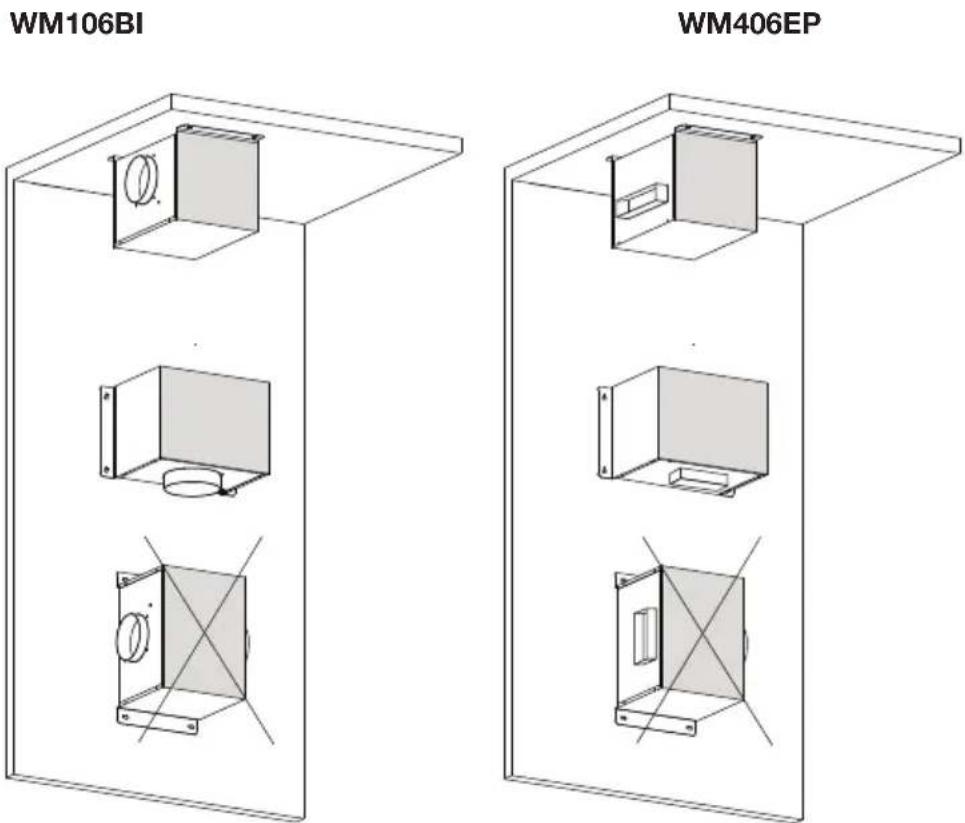

Binnenmotoren kunnen aan de wand, vloer of plafond worden gemonteerd. Stelregel is dat de as van de motor altijd horizontaal moet liggen. De binnenmotoren zijn niet voorzien van een terugslagklep.
De externe motoren zijn ontworpen voor inbouw binnenshuis.
Bevestig de externe motor op de vloer wanneer deze horizontaal in de afvoerleiding wordt opgenomen. Bevestig de externe motor aan de wand wanneer deze verticaal in de afvoerleiding wordt opgenomen.
- Bepaal de plaats van de externe motor.
- Bevestig de motor met behulp van de schroeven. Gebruik de pluggen wanneer u de motor aan een stenen wand of vloer bevestigt. Let er hierbij op dat de uitstroomopening van de externe motor in de goede richting wijst.
- Sluit de externe motor aan op de afzuigkap in de keuken.
- Verbind het aansluitsnoer van de externe motor aan het aansluitsnoer van de afzuigkap.
Let op: de as van de motor dient altijd horizontaal te liggen!

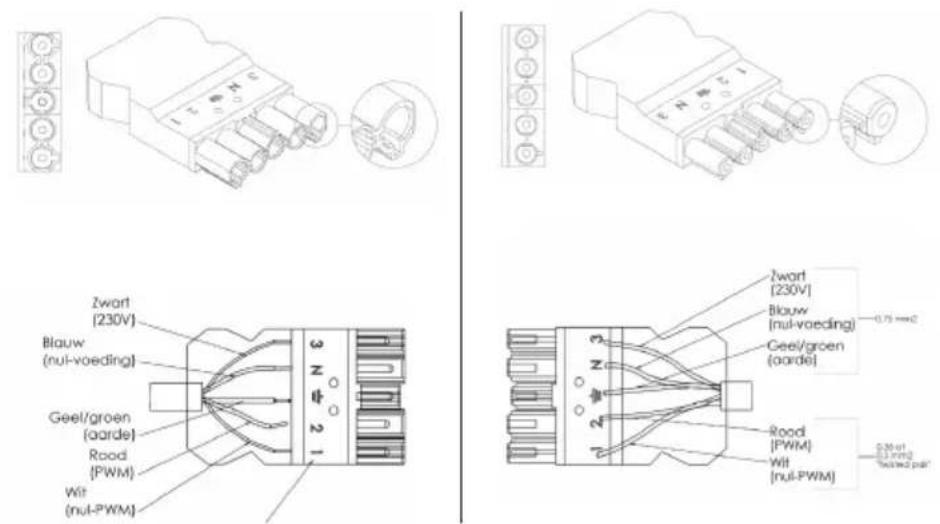

Aansluitschema

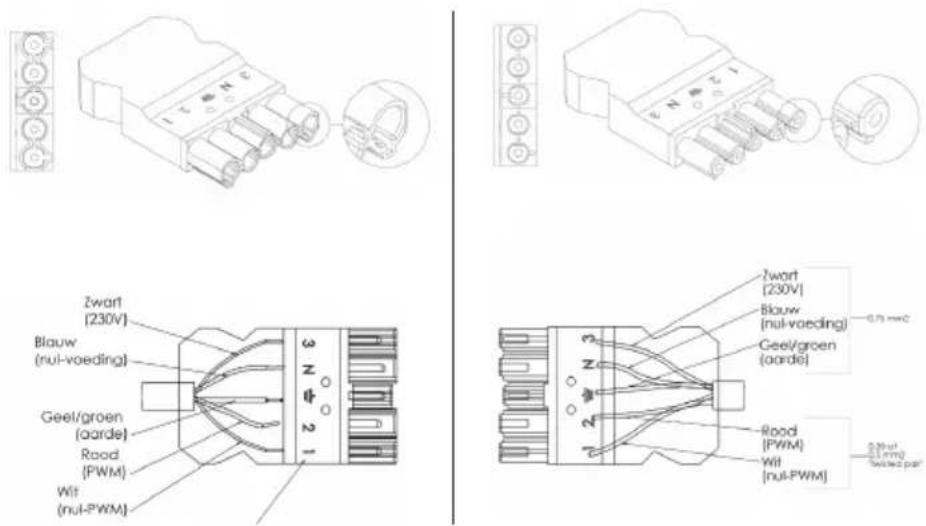

Pas op: NOOIT de deksels omwisselen!!!
Beschrijving
Buitenmuurmotor WA511C
Montage
- Plaats bepalen.
- Gat hakken met de gewenste diameter.
- Motorbehuizing door de gaten van binnenuit vastschuimen.
- Kabels en kanaalwerk aansluiten.
- Ontstane kieren met schuim dichten.
De buitenmuurmotor is voorzien van een terugslagklep.
Aansluitschema
Pas op: NOOIT de deksels omwisselen!!!
Nummering van de 5-aderige kabel
Beschrijving

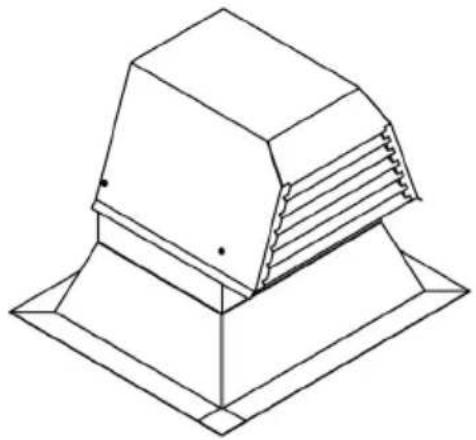

Platdakmotor WD206BD
- Plaats bepalen.
- Gat met de gewenste diameter zagen of boren.
- De motor of doorlaat met de meegeleverde buisartikelen op bestaande bitumen bevestigen (eventueel lijmen).
- Nieuwe bitumen plakken of branden over de RVS plaat, liefst enkele centimeters tegen de opstand (opstaande rand van 80mm) aan.
- Kabels en of kanaalwerk aansluiten.
- Ontstane kieren in de isolatie met schuim dichten.
Advies: de pijl op de terugslagklep moet in de richting van de afvoerlucht wijzen.
Pas op: NOOIT de deksels omwisselen!!!
Het toestel-identificatieplaatje bevindt zich aan de binnenzijde van het toestel.
Houd, wanneer u contact opneemt met de serviceafdeling,
het complete typenummer bij de hand.
Adressen, telefoonnummer van de serviceorganisatie en de
garantievoorwaarden vindt u op www.atag.nl of www.atag.be
