GEBRUIKSAANWIJZING WV6092A Atag

NL Handleiding NL 3 - NL 12

	Beschrijving			4
	Inleiding			4
Gebruik
	Bediening			5
Onderhoud
	Reinigen			6
	Vetfilters	verwijderen
	LED	Lampen	vervangen
Installatie
	Algemeen			8
	Elektrische	aansluiting
	Montage van de schouwkap		10
Bijlage
	Verpakking en toestel afvoeren		12

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Lees voor gebruik eerst de separate veiligheidsinstructies.

Beschrijving

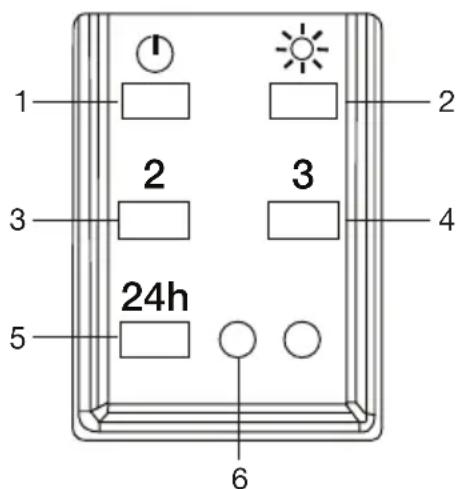

1 2 3 4 5 24h 6

1. In/uitschakelen + ventilatorstand 1
2. In/uitschakelen verlichting
3. Vertilatorstand 2
4. Vertilatorstand 3
5. In/uitschakelen 24 uurs ventilatiestand
6. Indicatie afzuiging aan/uit

Bediening

Ventilator in- en uitschakelen

• Schakel de ventilator in met de aan/uittoets (1)
• kies de gewenste afzuigstand met toetsen '3' of '4'.
• Met de toets 5 wordt de 24 uurs ventilatiestand ingeschakeld. Elk uur zal de afzuigkap 10 minuten lang op stand 2 werken.

Verlichting in- en uitschakelen

- Schakel de verlichting in en uit met toets '2'.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker uit het stopcontact te verwijderen of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel van binnen als van buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek.

Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters

Vetfilters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Verwijder de filters één voor één door aan de hiervoor bestemde hendeltjes te trekken.

LED lampen vervangen

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Let op!

Maak het toestel spanningsloos door de stekker uit het stopcontact te verwijderen of door de hoofdschakelaar van de woning uit te schakelen.

• Open voorzichtig de clip voor het lampje met een schroevendraaier.
• Haal voorzichting de lamp uit de kap.
• Draai de lamp een kwart slag met de klok mee en verwijder deze uit de fitting.
• Plaats de nieuwe lamp in tegengestelde volgorde van de beschreven handelingen.
• Steek de stekker weer in het stopcontact en controleer de correcte werking.

Lamp	Vermogen(W)	Fitting	Voltage(V)	Afmeting(mm)	ILCOS Code
	5 GU10 230	52 x 50 DR	PAR-5/840-	220/240-	GU10-35/36DRPAR-5/830-220/240-GU10-35/36

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 50 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Elektrische aansluiting

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nul

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is.

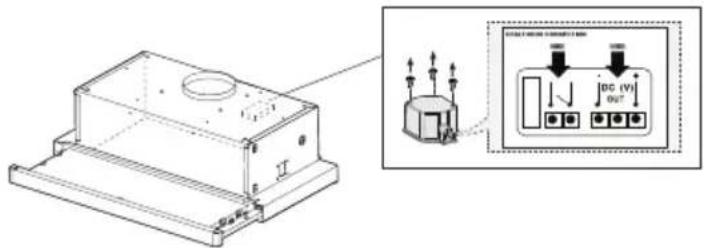

Aansluiting op een WTW of CMV unit

Controleer welke aansluiting het beste van toepassing is op uw ventilatiesituatie. Maak een keuze uit de onderstaande opties van potentiaal vrij contact of voltsturing.

• Gebruik de potentiaalvrije aansluiting op het connectorblok. Hiermee wordt uw ventilatiesysteem op de maximale stand geschakelt.
• Gebruik het Voltage stuursignaal DC (V). Hiermee wordt uw ventilatiesysteem via de standen van de afzuigkap geschakelt.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

ma

max. 100 ~cm

Montage

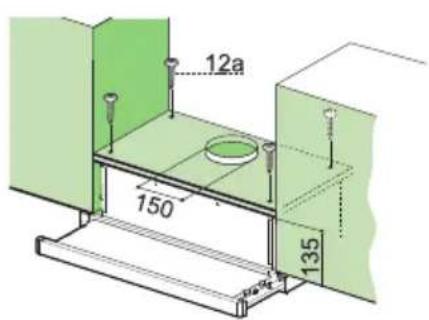

Boren van gaten in draagvlak en montage kap

• Het draagvlak van de kap moet 135 mm hoger zijn dan het ondervlak van de hangkastjes.
• Boor een gat van ø 4,5 mm in de drager met behulp van de bijgeleverde boormal.
• Boor een gat van ø 150 mm in het draagvlak met behulp van de bijgeleverde boormal.
• Bevestig met de 4 bijgeleverde schroeven '12a' (4,2 x 44,4).

12a 150 135

264 15 510 2x

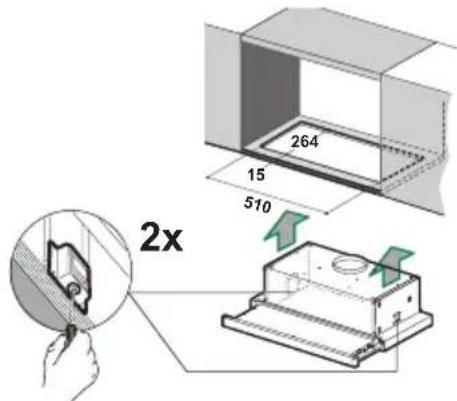

Montage van de afzuigkap in een kast zonder schap

• Zaag een opening 510 x 265 cm in de onderzijde van de kast.
• Monteer de afzuigkap door middel van de 2 snelspanners in de opening van de kast.
• Monteer de afzuigkap door middel van de meegeleverde kastbeugels en snelspanners indien de bodemplaat van de kast ontbreekt.

- De ruimte tussen de rand van de kap en de achterwand kan worden afgesloten met behulp van het bijgeleverde profiel '20' met de voor dit doel reeds aanwezige schroeven.

Ø 150 Ø 120 9

Aansluitingen

Sluit de afzuigkap aan op een starre of buigzame leiding van ø 150 of 120 mm.

- Voor verbinding met een leiding van ø120 mm, moet de reductieflens '9' op de uitlaat van de wasemkap worden aangebracht.

- Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
