BEDIENUNGSANLEITUNG WV6092A Atag

DE Anleitung DE 3 - DE 12

EN Manual EN 3 - EN 12

Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

Uw afzuigkap

Einleitung	4
Beschreibung	4

Verwendung

	Bedienung 5
Pflege
	Reinigung	6
	Fettfilter	7
	Austausch der LED-Beleuchtung 7

Installation

	Allgemeines	8
	Elektrischer Anschluss 9
	Montage	10

Anhang

Entsorgung

12

Einleitung

In dieser Bedienungsanleitung finden Sie eine Übersicht aller Möglichkeiten, die Ihnen das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die

Installationsanweisungen

für zukünftige Nutzung sorgfältig auf.

Lesen Sie vor der Inbetriebnahme des Geräts die separaten Sicherheitshinweise.

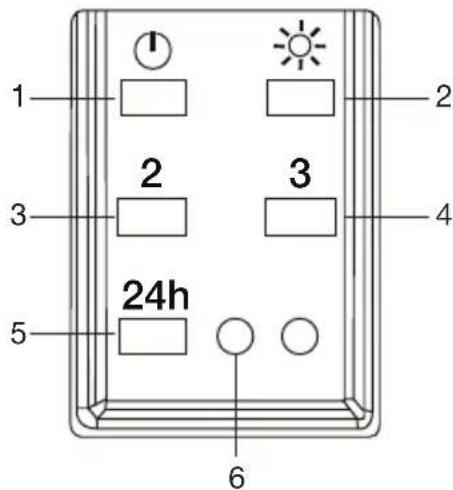

Beschreibung

1 2 3 4 5 24h 6

1. Ein-/Ausschalten + Lüfterstufe 1
2. Ein-/Ausschalten Beleuchtung
3. Lüfterstufe 2
4. Lüfterstufe 3
5. 24-Stunden-Lüftungsmodus EIN/AUS
6. Anzeige Abzug EIN/AUS

Bedienung

Gebläse ein-/ausschalten

• Gebläse einschalten mit EIN/AUS-Taste (1)
• Mit den Tasten „3“ und „4“ wählen Sie die gewünschte Stufe aus.
• Mit Taste 5 aktivieren Sie den 24-Stunden-Lüftungsmodus. Einmal pro Stunde wird die Abzugshaube 10 Minuten lang auf Stufe 2 aktiviert.

Beleuchtung EIN/AUS

- Mit Taste „2“ schalten Sie die Beleuchtung ein/aus.

Reinigung

Achtung! Trennen Sie die Abzugshaube vor jeder Reinigung vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten. Die Abzugshaube muss innen und außen regelmäßig gereinigt werden (mindestens ebenso häufig, wie die Fettfilter gereinigt werden). Verwenden Sie keine Produkte, die Scheuermittel enthalten.

Keinen Alkohol verwenden!

Achtung! Wenn Sie diese Anweisungen zur Reinigung des Geräts und zur Reinigung beziehungsweise zum Austauschen der Filter nicht befolgen, kann es zu einem Brand kommen. Befolgen Sie die Anweisungen!

Der Hersteller haftet nicht für Schäden am Motor oder Brandschäden aufgrund von unsachgemäßer Pflege oder der Nichteinhaltung der oben genannten Sicherheitsvorschriften.

Abzugshaube

Reinigen Sie die Abzugshaube mit Seifenwasser und einem weichen Tuch. Anschließend mit klarem Wasser nachwischen. Verwenden Sie keine aggressiven Reinigungsmittel wie Natronlauge. Der Lack der Abzugshaube wird geschützt, wenn Sie ihn ab und zu mit Wachs einreiben.

Abzugshauben aus Edelstahl

Nicht mit Scheuerschwamm oder anderen Scheuermitteln behandeln. Mit einem nicht scheuernden, nicht polierenden Mittel nachbehandeln. In Strukturrichtung des Edelstahls putzen.

Edelstahlfettfilter

Die Fettfilter müssen einmal monatlich gereinigt werden, oder wenn die Sättigungsanzeige dies anzeigt (sofern beim jeweiligen Modell vorgesehen). Reinigung mit einem milden Spülmittel von Hand oder im Geschirrspüler bei niedriger Temperatur und mit Kurzprogramm. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, damit das Wasser herauslaufen kann. Durch die Reinigungsmittel wird der Aluminiumfilter stumpf. Das ist normal.

Fettfilter

Fettfilter entfernen

Schalten Sie die Netzspannung aus! Ziehen Sie den Netzstecker aus der Steckdose oder stellen Sie den Schalter im Sicherungskasten auf Null. Fettfilter einzeln herausnehmen, indem Sie an den entsprechenden Hebeln ziehen.

Austausch der LED-Beleuchtung

Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung in diesem Gerät geeignet. Sie ist nicht für die Raumbeleuchtung im Haushalt bestimmt.

Achtung!

Trennen Sie die Abzugshaube vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten.

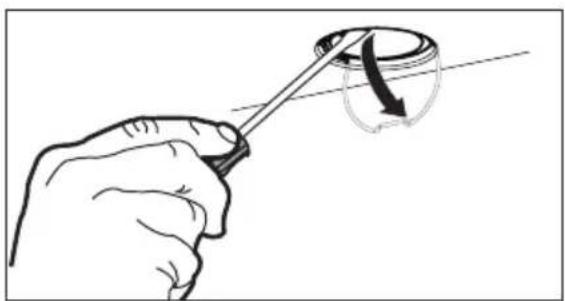

• Öffnen Sie vorsichtig den Clip für die Lampe mit einem Schraubendreher.
• Entfernen Sie vorsichtig die Lampe von der Haube.
• Drehen Sie die Lampe eine viertel Umdrehung im Uhrzeigersinn und nehmen Sie sie aus der Fassung.
• Platzieren Sie die neue Lampe in umgekehrter Reihenfolge wie beschrieben.
• Stecken Sie den Stecker wieder in der Steckdose und überprüfen Sie den korrekten Betrieb.

Lampe	Leistung(W)	Fassung	Spannung(V)	Maße (mm)	ILCOS-Code
	5 GU10 230	52 x 50 DRPAR	R-5/840-220/2	40-	GU10-35/36DRPAR-5/830-220/240-GU10-35/36

Allgemeines

Der Anschluss dieses Geräts an die Stromversorgung muss durch einen Elektriker erfolgen. Dieses Gerät erfüllt die Anforderungen der europäischen Vorschriften.

Wichtig:

• Der Abstand zwischen dem niedrigsten Punkt der Abzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 50 cm betragen.
• Wenn die Abzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen an diesen keine anderen Geräte angeschlossen sein, wie etwa ein Warmwasserbereiter oder ein Ofen.
• Beachten Sie die vor Ort geltenden Vorschriften für die Belüftung von Gasgeräten.
• Je kürzer das Abluftrohr ist und je weniger Krümmungen es hat, umso effizienter arbeitet die Abzugshaube.
• Vergewissern Sie sich, dass sich in der Wand keine Kabel oder Leitungen befinden, bevor Sie mit dem Bohren beginnen.
• Das Anschlussrohr der Abzugshaube hat einen Durchmesser von 150 mm. Es wird empfohlen, ein Abluftrohr gleichen Durchmessers zu verwenden.
• Das gelieferte Installationsmaterial für diese Abzugshaube ist für Stahlbeton und gemauerte Wände geeignet. Für manche Wandtypen sind möglicherweise spezielle Dübel und Schrauben erforderlich.

Elektrischer Anschluss

Dies ist ein Gerät der (Isolations-)Klasse II (doppelt isoliert). Das Kabel muss deshalb nicht an eine Schukosteckdose angeschlossen werden.

Vergewissern Sie sich, dass die Versorgungsspannung mit der Spannungsangabe auf dem Typenschild der Abzugshaube übereinstimmt.

Der Netzanschluss wird folgendermaßen durchgeführt:

BRAUN = Phase L

BLAU = Phase N

Diese Abzugshaube ist mit einem Anschlussstecker ausgestattet. Installieren Sie die Abzugshaube so, dass der Stecker gut zugänglich ist.

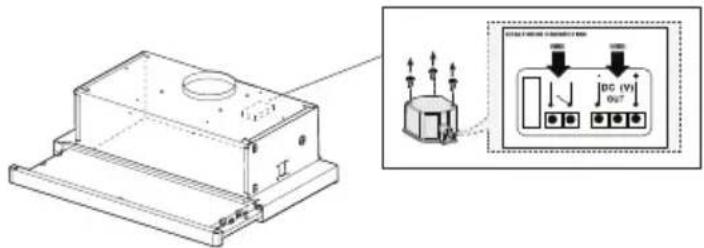

Anschluss an einem WRG oder CMV-Einheit

Prüfen Sie, welcher Anschluss für Ihre Lüftungssituation am besten geeignet ist. Wählen Sie aus die Optionen „Potenzialfreien Anschluss“ oder „Steuerspannung verwenden“.

• Verwenden Sie den potenzialfreien Anschluss am Klemmenblock. Auf diese Weise wird das Gebläse auf die maximale Stufe eingestellt.
• Steuerspannung (V DC) verwenden. Auf diese Weise wird das Gebläse über die Einstellungen an der Abzugshaube gesteuert.

Achtung: Wenn ein fester Anschluss gewünscht wird, ist für einen allpoligen Schalter mit einem Kontaktabstand von mindestens 3 mm in der Zuleitung zu sorgen.

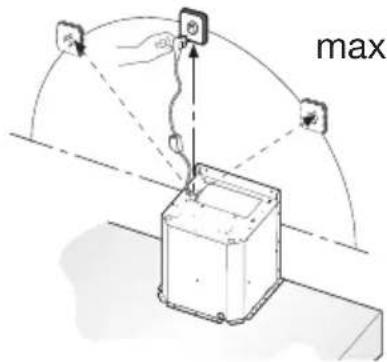

max

max. 100 cm

Montage

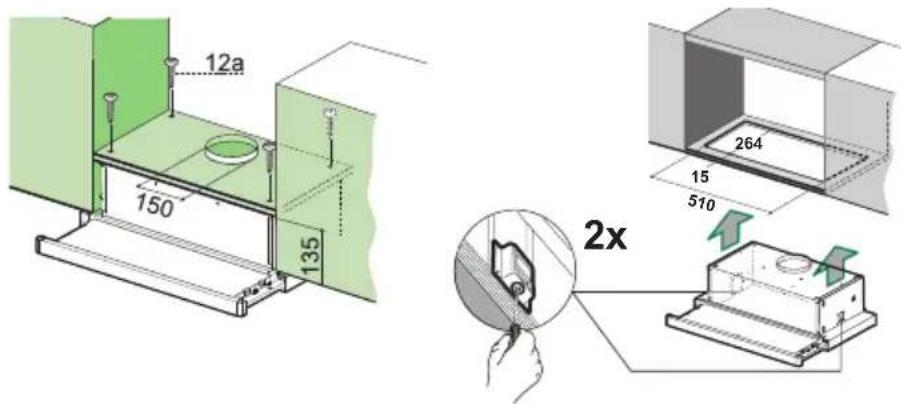

Öffnung in Halteplatte bohren und Abzugshaube einbauen

• Die Halteplatte der Haube muss 135 mm über der Hängeschrank-Unterkante liegen.
• Mit der mitgelieferten Bohrschablone ein Loch ø 4,5 mm in den Träger bohren.
• Mit der mitgelieferten Bohrschablone runde Öffnung ø 150 mm in die Halteplatte sägen.
• Mit den 4 mitgelieferten Schrauben „12a“ fixieren (4,2 × 44,4).

12a 150 135 264 15 510 2x

Abzugshaube in Schrank ohne Fächer einbauen

• Öffnung 510 × 265 cm in die Bodenplatte des Schranks sägen.
• Abzugshaube mit 2 Schnellspannern in der Öffnung befestigen.
• Wenn der Schrank keine Bodenplatte hat, Abzugshaube mit den mitgelieferten Schrankhalterungen und Schnellspannern befestigen.

- Der Raum zwischen dem Rand der Abzugshaube und der Rückwand kann mit dem mitgelieferten Profil „20“ und den dafür bereits vorhandenen Schrauben verschlossen werden.

Ø 150 Ø 120 9

Anschlüsse

Abzugshaube an ein starres oder flexibles Rohr mit Durchmesser 150 oder 120 mm anschließen.

• Zum Anschließen an ein Rohr mit ø 120 mm, Reduzierflansch „9“ auf den Auslass der Abzugshaube aufsetzen.
• Leitung mit geeigneten Kabelklemmen sichern. Das benötigte Material gehört nicht zum Lieferumfang der Abzugshaube.

Entsorgung

Entsorgung von Gerät und Verpackung

Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss das Gerät verantwortungsbewusst entsorgt werden. Informationen zur Entsorgung erhalten Sie von den zuständigen Behörden.

Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

• Karton
  • Polyethylenfolie (PE)
  • CFK-freies Polystyrol (PS-Hartschaum)

Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen.

Das Produkt ist mit einem durchgestrichenen Abfallcontainer gekennzeichnet. Mit diesem Symbol wird darauf hingewiesen, dass Haushaltsgeräte separat entsorgt werden müssen. Das Gerät darf am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden. Geben Sie das Gerät bei einem kommunalen Abfallsammelpunkt oder bei Ihrem Händler ab.

Durch die separate Abgabe von Haushaltsgeräten werden Umwelt- und Gesundheitsschäden vermieden. Auf diese Weise wird sichergestellt, dass die Materialien, aus denen das Gerät besteht, wiederverwertet werden können und somit Energie und Rohstoffe gespart werden.

CE

Konformitätserklärung

Wir erklären hiermit, dass unsere Produkte den einschlägigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie sämtliche Normen einhalten, auf welche diese verweisen.
