BEDIENUNGSANLEITUNG WMA.1 Atag

Bedienungsanleitung/Installationsanweisung

WMC.1

Dunstabzugshaube

WMD.1

BRLM. 58017322

Ihre Dunstabzugshaube

Beschreibung Bedienpult

Ihre Dunstabzugshaube

Vorwort

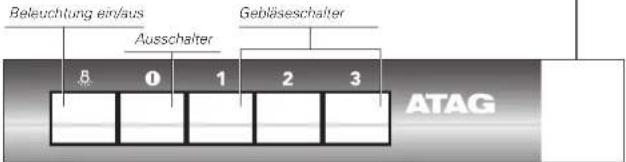

Modelle mit Motor

Beleuchtung ein/aus Ausschalter Gebläseschalter B 0 1 2 3 ATAG

Modelle ohne Motor

Beleuchtung ein/aus Ausschalter Einschalter

8 0 1 ATAG

In dieser Anleitung steht, wie Sie dieses Induktionskochfeld so optimal wie möglich benutzen können.

Sie finden hier alles über die Bedienung und

Hintergrundinformationen über den Betrieb des Gerätes.

Ferner finden Sie hier Pflegetips.

Die zur Installation des Gerätes wichtigen

Sicherheitsvorschriften stehen in einer gesonderten

Installationsanweisung, die für den Installateur bestimmt ist.

Heben Sie diese Anleitung sorgfältig auf. Auch für einen

Nachbenutzer des Gerätes kann sie von Nutzen sein.

Ihre Dunstabzugshaube Einleitung

Ihre Dunstabzugshaube Inhaltsverzeichnis

Sie haben eine Unterbau-Dunstabzugshaube von ATAG gewählt.

Optimaler Benutzungskomfort und einfache Bedienung hatten bei der Entwicklung dieses Produktes Priorität.

Die Dunstabzugshaube funktioniert geräuschlos, mit maximaler Absaugleistung. Schluss also mit lästigen

Küchendünsten. Die Dunstabzugshaube kann auf Umluftbetrieb umgerüstet werden. Die Modelle WO60..AC, WCA 1 und WCA 2 wurden speziell zur Verwendung in einem zentralen Abzugssystem konzipiert und sind mit einer elektrischen Klappe ausgestattet.

Sicherheit

Worauf Sie achten müssen 4 – 5

Bedienung

Einschalten 6

Pflege

Reinigung 7 – 10

Störungen

Was ist, wenn... 11

Installation

Allgemein 12 – 14

Montage

Einbau 15

Technische Daten

Allgemein 16

Umweltaspekte

Entsorgung von Verpackung und Gerät 17

Sicherheit

Worauf Sie achten müssen

Sicherheit

Worauf Sie achten müssen

Allgemeines

Diese Dunstabzugshaube ist äußerst sicher. Doch sind wie bei jedem Produkt verschiedene Dinge zu beachten.

Für Sicherheitsanweisungen in Bezug auf die

Dieses Gerät darf nur von einem anerkannten Installateur angeschlossen werden.

Installation verweisen wir auf die dazugehörigen

Reparaturen dürfen nur von einem befugten Kundendiensttechniker durchgeführt werden.

Installations- anweisungen.

Offnen Sie niemals das Gehäuse und nehmen Sie keine Veränderungen am mechanischen und/oder elektrischen Aufbau des Gerätes vor. Dies könnte Sie gefährden (Berührung von spannungsführenden Teilen) und zu Funktionsstörungen des Gerätes führen.

Nehmen Sie das Gerät bei Beschädigung nicht in Betrieb.

Das Gerät ist bei Reparaturen oder zu Reinigungszwecken spannungslos zu machen. Ziehen Sie hierzu den Stecker aus der Steckdose oder stellen Sie den Schalter im Sicherungskasten auf Null.

Im Zusammenhang mit der elektrischen Sicherheit ist die Verwendung von Hochdruckreinigern oder Dampfstrahlreinigern untersagt.

Bei Betrieb

Flambieren unter einer Dunstabzugshaube ist nicht zulässig. Durch die hohen Flammen kann Brand entstehen. Auch bei ausgeschaltetem Gebläse.

Beaufsichtigen Sie stets das Frittieren.

Schalten Sie die Dunstabzugshaube ein, bevor Sie mit dem Kochen beginnen. Lassen Sie die Dunstabzugshaube nach dem Kochen noch ungefähr 10 Minuten in Betrieb.

Reinigen Sie die Dunstabzugshaube wie auf Seite 7 'Pflege' angegeben regelmäßig. Damit vermeiden Sie brandgefährliche Situationen.

Machen Sie das Gerät beim Austausch der Lampen erst spannungslos. Verwenden Sie ausschließlich Lampen mit der angegebenen Wattleistung.

Bedienung

Einschalten

Pflege

Reinigung

Einführung

Auf der Bodienungsblende stellen Sie die Absaugleistung und Beleuchtung ein. Auf dieser Seite lesen Sie, wie Sie diese Vorrichtungen benutzen können.

Einschalten

Ein-Taste

Gebläsetasten

Modelle ohne Motor

Drücken Sie die Ein-Taste (1).

Die elektrische Klappe öffnet sich.

ACHTUNG: die Klappe nicht länger als 12 Stunden ununterbrochen eingeschaltet lassen.

Modelle mit Motor

Gebläsetastendruck für die gewünschte Stufe (1, 2, 3). Stufe 1 ist die niedrigste Stufe, Stufe 3 die höchste Stufe. Das Gebläse schaltet sich bei der gewählten Stufe ein.

Ausschalten

Aus-Taste

Modelle ohne Motor

Drücken Sie die Aus-Taste (①)

Die elektrische Klappe schließt sich.

Modelle mit Motor

Drücken Sie die Aus-Taste (①)

Das Gebläse ist ausgeschaltet.

Beleuchtung einschalten

Beleuchtungstaste

Drücken Sie die Beleuchtungstaste (J.)

Die Beleuchtung ist eingeschaltet.

Beleuchtung ausschalten

Drücken Sie nochmals die Beleuchtungstaste (J)

Die Beleuchtung ist ausgeschaltet.

Haube

Dunstabzugshauben in Lackausführung

Reinigen Sie die Dunstabzugshaube in etwas Spüllauge mit einem weichen Tuch. Dann mit sauberem Wasser nachbehandeln. Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel wie z.B. Soda. Der Lack bleibt schön, wenn Sie ihn hin und wieder mit etwas Wachs einreiben

Dunstabzugshauben aus Edelstahl

Zur Reinigung der Edelstahlteile können Sie am besten ein mildes Reinigungsmittel (Spülmittel) und ein feuchtes Tuch verwenden. Nachtrocknen mit Haushaltspapier oder einem trocknen Tuch. Edelstahl bekommt durch gelegontliche Verwendung eines Pflege- oder Poliermittels für Edelstahl seinen ursprünglichen Glanz zurück. Das Poliermittel sorgt für eine schmutzabweisende Schicht auf dem Edelstahl. Reinigen Sie Edelstahl stets in Polierrichtung. ATAG liefert Reinigungs- und Pflegemittel für Dunstabzugshauben. Für Informationen über die Erhältnlichkeit nehmen Sie bitte Kontakt mit Ihrem Kundendienst auf (siehe Garantiebedingungen für Telefonnummern).

Benutzen Sie niemals Scheuermittel (wie grüne Scheuerschwämme oder sonstige Topfschwämme) oder poliorende Reinigungsmittel (z.B. flüssige Scheuermittel). Verwenden Sie keine aggressiven Mittel. Sie können den Edelstahl beschädigen.

Pflege

Reinigung

Pflege

Reinigung

Fettfilter

Reinigen Sie die Fettfilter mindestens 1x monatlich. Bei der Reinigung können Aluminiumteile der Filter durch die benutzten Reinigungsmittel glanzlos werden, besonders dann, wenn sie im Geschirrspüler ausgewaschen werden. Das ist normal und fällt nicht unter die Garantieleistungen.

Aluminium-Fettfilter herausnehmen

1 Schalten Sie Gebläse und Beleuchtung aus.
2 Entriegeln Sie das Gitter (A) und klappen Sie es herunter.
3 Schieben Sie die Drahtträger seitlich weg.
4 Nehmen Sie den Fettfilter aus dem Gitter heraus.

Filterkassette herausnehmen

1 Schalten Sie Gebläuse und Beleuchtung aus.
2 Drücken Sie den Filter bei der Aussparung nach hinten und klappen Sie die Vorderseite herunter.
3 Nehmen Sie den Filter aus der Haube heraus.

Reinigung

Sie können die Filter im Geschirrspüler reinigen. Lassen Sie die Filter gut abtropfen, bevor sie wieder eingesetzt werden.

Die Filter können auch mit der Hand gereinigt werden. Reinigen Sie die Filter in einer Spüllauge und spülen Sie diese dann ab. Lassen Sie die Filter gut abtropfen. Die Unterseite der Dunstabzugshaube kann mit einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden. Mit Haushalts-Papiertuch oder einem trocknen Tuch trockenreiben.

Aluminium-Fettfilter wieder einsetzen

1. Setzen Sie den Filter in das Gitter ein.
   2 Befestigen Sie die Drahtträger.
   3 Setzen Sie das Gitter wieder in die Haube ein. Erst die Rückseite, dann die Vorderseite in die Haube schieben. Der Filter rastet jetzt ein.
   4 Verriegeln Sie den Filter durch Herausziehen der Sperrstifte.

Filterkassette wieder einsetzen

Der Filter ist mit dem Schließmechanismus nach vorne einzusetzen.

Öffnen Sie den Schließmechanismus. Die Stifte an der Vorderseite des Filters gleiten dadurch nach innen. Halten Sie beim Einsetzen des Filters den Schließmechanismus in dieser Position.

1 Drücken Sie die Stifte an der Rückseite des Filters in die dafür bestimmten Öffnungen an der Rückseite der Dunstabzugshaubo.
2 Klappen Sie den Filter nach oben.
3 Lassen Sie den Schließmechanismus los. Die Stifte an der Vorderseite des Filters kommen heraus und gleiten in die dafür bestimmten Öffnungen an der Vorderseite der Dunstabzugshaube.

Der Filter ist jetzt wieder eingesetzt.

Pflege

Reinigung

Störungen

Was ist, wenn...

Kohlefilter

Wenn das Gerät als Umlufthaube verwendet werden soll, ist erst der Kohlefilter einzusetzen. Außerdem ist der Schalter, der sich hinten im Gerät befindet, auf F zu schalten. Der Kohlefilter ist bei normalem Gebrauch zweimal jährlich auszutauschen. Bei intensivem Gebrauch ist der Kohlefilter öfter auszutauschen.

Einsetzen / Austauschen

1 Nehmen Sie die Fettfilter heraus.

2 Nehmen Sie den Deckel des Kohlefiltergehäuses ab.
3 Setzen Sie den Kohlefilter in das Kohlefiltergehäuse ein.
4 Sichern Sie den Filter mit dem Sicherungsstift A.
5 Verschließen Sie den Kohlefilter wieder mit dem Deckel.
6 Schalten den Schalter im Gerät eventuell auf Stufe "F" (Filtermodus) (siehe auch unter „Einstellen“ weiter unten).
7 Setzen Sie die Fettfilter wieder ein.

Einstellen

Nehmen Sie die Filter aus der Dunstabzugshaube heraus. Schalten Sie den Schalter, der sich hinten in der Haube befindet, auf Stufe F (Filtermodus), wenn das Gerät als Umlufthaube verwendet wird (die Klappe ist geschlossen).

Sie müssen dann auch den Kohlefilter einsetzen (siehe "Kohlefilter" weiter oben). Schalten Sie den Schalter, der sich hinten in der Dunstabzugshaube befindet, auf A (Abluft), wenn die Haube an einen Abluftkanal angeschlossen werden soll (die Klappe ist geöffnet).

Wenn das Gerät nicht gut funktioniert, bedeutet dies nicht immer, dass es defekt ist. Versuchen Sie erst selbst Abhilfe zu schaffen. Rufen Sie den Kundendienst, wenn nachstehende Empfehlungen nicht helfen.

Achtung:

Vor Beginn von Reparaturarbeiten ist das Gerät spannungslos zu machen. Vorzugsweise ziehen Sie den Netzstecker.

Störung

Beleuchtung funktioniert nicht.

Ursache

Glühbirne defekt.

Halogenlampe defekt.

Achtung:

Verwenden Sie ausschließlich Lampen mit der angegebenen Wattleistung.

Abhilfe

Nehmen Sie die Fettfilter heraus. Die Glühbirnen sind jetzt zugänglich. Schrauben Sie die Birne aus der Fassung und tauschen Sie diese durch eine neue Glühbirne von 40 W aus.

Ziehen Sie den Innenring mit einem Schraubendreher nach unten (siehe Abbildung). Achtung: Das Glas ist hier lose eingelegt! Ziehen Sie die Halogeniampa aus der Fassung und tauschen Sie diese durch eine neue Halogeniampa von 20 W. aus. Halten Sie die neue Lampe mit einem sauberen Tuch fest.

Dunstabzugshaube macht Lärm.	Abluftführung zu lang oder mit zu vielen Bögen im Kanal.	Ändern Sie den Abluftkanal (siehe Installationsanweisung).
	Motor defekt.	Rufen Sie den Kundendienst.
Keine Absaugung.	Motor oder Bedienung defekt.	Rufen Sie den Kundendienst.
	Zuleitung defekt.	Rufen Sie den Kundendienst.

Installation

Allgemein

Installation

Allgemein

Abluftführung

Die Abluftführung darf keinesfalls an einen Kanal angeschlossen werden, der auch für andere Zwecke dient. Denken Sie an die örtlich geltenden Vorschriften in Bezug auf die Belüftung von Gasgeräten.

Der Abluftkanal kann direkt durch die Mauer nach draußen führen, sofern die Maueröffnung durch eine Mauerblende vor dem Einregnen und dem Eindringen von Blättern und dgl. geschützt wird. Der Abluftdurchlass darf durch die Mauerblende maximal 20% eingeschränkt werden.

Wir empfehlen, für einen möglichst großen Abluftkanal zu sorgen. Ein geringerer Durchmesser führt zu geringerer Absaugleistung und höherem Geräuschpegel.

Ein Bogen sorgt für Widerstand. Sorgen Sie darum dafür, dass der Kanal möglichst gerade verlegt ist und möglichst wenig Bogen hat. Ziehen Sie das Flexrohr soweit wie möglich aus. Kontrollieren Sie vor dem Bohren, ob nicht Installationsleitungen vorhanden sind.

Der Abluftstutzen hat einen Durchmesser von 125 mm. Vorzugsweise sollte das Abluftrohr auch diesen Durchmesser haben.

Elektrischer Anschluss

Nach Montage der Dunstabzugshaube muss der Stecker erreichbar sein oder muss es möglich sein, die Dunstabzugshaube mit einem zweipoligen Schalter mit Kontaktöffnungen von 3mm spannungslos zu machen.

Achten Sie beim Anschluss der elektrischen Verbindungen darauf, dass die Spannung und Frequenz mit den Werten auf dem Typenschild übereinstimmen.

Eine beschädigte Zuleitung muss vom Kundendienst des Herstellers oder gleichwertig qualifizierten Personen ausgetauscht werden, um Gefahren auszuschließen.

Sicherheit

Achtung: Sorgen Sie für genug Zufuhr von Frischluft, wenn eine gleichzeitig eingeschaltete Dunstabzugshaube und eine Hoizquelle (z.B. Gashord) die Luft aus dem gleichen Raum beziehen. Der höchstzulässige Unterdruck beträgt 4 Pa.

Einbaurnaße

600 132 125 500 Ø1

700 132 900 125 51

WO60.; WCA.; WMA.; WMB.; WO70. WMC.; WMD.

Installation

Allgemein

Montage

Einbau

Erforderlicher Freiraum

650/700

Der Abstand zwischen der Unterseite der Dunstabzugshaube und dem Kochfeld muss mindestens 65 cm betragen. Bei Gaskochmulden muss dieser Abstand mindestens 70 cm betragen.

Montagemöglichkeiten

Sie können Ihre Dunstabzugshaube als Umluft- oder Ablufthaube verwenden. Die Dunstabzugshaube bläst die Dämpfo durch den Abluftkanal nach draußen.

Bei einer Umlufthaube entfernt ein Aktiv-Kohlefilter die Dämpfe. Die saubere Luft wird wieder in die Küche geleitet.

Siehe für die Anweisungen bei der Installation des Kohlefilters „Einstellen“ auf S. 10.

An der Wand

1 Nehmen Sie die Filter aus der Dunstabzugshaube heraus. 2 Halten Sie die Haube an die Wand.
3 Markieren Sie – durch die Kappe hindurch oder mit Hilfe der Montageschablone – die Befestigungslöcher (A) und das Loch (B) zur Sicherung der Haube.
4 Bohren Sie die Löcher.
5 Schieben Sie die mitgelieferten Dübel in die Löcher,
6 Drehen Sie die Schrauben in die 2 Befestigungslöcher (A). Achtung: Drehen Sie die Schrauben soweit ein, dass sie noch 1 cm aus der Wand herausragen.
7 Montieren Sie den Abluftstutzen (E) auf der Dunstabzugshaube. Ziehen Sie die Schraube (F), mit der der Abluftstutzen gesichert wird, fest an.
8 Hängen Sie die Haube an den 2 Bofestigungsschrauben auf.
9 Ziehen Sie die Befestigungsschrauben fest an.
10 Ziehen Sie die Sicherungsschraube fest an.
11 Schließen Sie das Abluftrohr an den Abluftstutzen an.

Unter einem Küchenschrank

1 Markieren Sie- durch die Haube hindurch oder mit Hilfe der Montageschablone – die 4 Befestigungslöcher (A), das Loch für das Anschlusskabel (C) und das Loch für die Abluft (D) an der Unterseite des Küchenschranks:
2 Bohren Sie die Löcher.
3 Montieren Sie den Abluftstutzen (E) an der Dunstabzugshaube. Ziehen Sie die Schraube (F), mit der der Abluftstutzen gesichert wird, fest an.
4 Ziehen Sie das Anschlusskabel durch das dazugehörige Loch nach oben und schieben Sie den Abluftstutzen durch die Öffnung.
5 Hängen Sie die Haube, durch den Boden des Küchenschranks hindurch, an den 4 Befestigungsschrauben auf. Ziehen Sie die Schrauben fest an.
6 Schließen Sie das Abluftrohr an den Abluftstutzen an.

Technische Daten

Allgemein

Umweltaspekte

Entsorgung von Verpackung und Gerät

WO60..AC / BM / CM - WCA.2 / WCA.1 - WMA.2 / WMA.1 WMB.2 / WMB.1 - WMC.1 - WMD.1

Anschlussspannung: 230 V AC - 50 Hz

Anschlusswert: siehe Typenschild

Abmessungen (BxHxT): 600 x 132 x 510 mm

WO70..C

Anschlussspannung : 230 V AC - 50 Hz

Anschlusswert: siehe Typenschild

Abmessungen (BxHxT): 700 x 132 x 510 mm

Dieses Gerät entspricht den geltenden CE-Richtlinien.

Die Verpackung des Gerätes ist wiederverwertbar. Folgendes kann benutzt worden sein:

• Pappe;
  • Polyethylenfolie (PE);
  • FKW-freies Polystyrol (PS-Hartschaum).

Diese Materialien sind umweltgerecht und nach den geltenden behördlichen Vorschriften zu entsorgen.

Die Behörden können Ihnen auch Informationen über die umweltgerechte Entsorgung Ihrer ausgedienten Hausgeräte erteilen.
