Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

Beschrijving

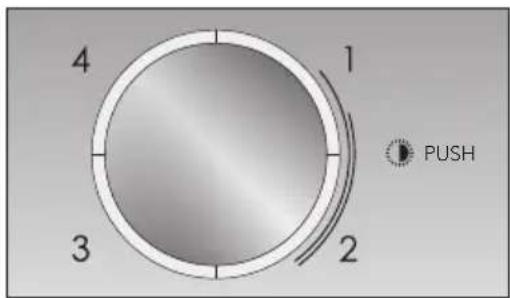

4 1 3 2 PUSH

L4 L1 L3 L2

L1 Ventilatorstand 1
L2 Ventilatorstand 2
L3 Ventilatorstand 3
L4 Ventilatorstand 4 / intensiefstand
Push Verlichting (op de draaischijf drukken)

Let op!

Lees voor gebruik eerst de separate veiligheidsinstructies.

Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal. De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!

2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstofffilter plaatsen.

Let op! Het koolstofffilter moet apart besteld worden.

Afzuiging in- en uitschakelen

Draai aan de draaischijf met de klok mee om de afzuigsnelheid aan te zetten en te verhogen. Draai tegen de klok in om de afzuigsnelheid te verminderen of uit te zetten.

L4 L1 L3 L2

De verlichting in de rand gaat aan om de geselecteerde afzuigsnelheid aan te geven.

• L1 aan: snelheid 1 (minimum).
• L1+L2 aan: snelheid 2 (medium).
• L1+L2+L3 aan: snelheid 3 (maximum).
- L1+L2+L3+L4 knipperend aan: snelheid 4 (intensieve zuigkracht).
Tijdsduur 5 minuten, na afloop schakelt de kap automatisch over op snelheid 2.
- L1+L2+L3+L4 uit: motor uit.

Verlichting in- en uitschakelen

Druk op de draaischijf om de verlichting in en uit te schakelen.

Filter verzadiging indicatiesysteem

De afzuigkap is voorzien van een signaleringssysteem voor het onderhoud van de filters.

• Het vetfilter verzadiging indicatiesysteem is altijd actief.
• Het koolstoffilter verzadiging indicatiesysteem is standaard uitgeschakeld.

Voer de onderstaande stappen uit om het koolstofffilter verzadiging indicatiesysteem in te schakelen:

• De afzuigkap uitzetten.
• De draaischijf langer dan 5 seconden indrukken.
  De verlichting in de rand gaat helemaal aan (knipperend) en er klinkt een geluidssignaal. Het koolstofffilter verzadiging indicatiesysteem is ingeschakeld.

Voer de onderstaande stappen uit om het koolstofffilter verzadiging indicatiesysteem uit te schakelen:

• De afzuigkap uitzetten.
• De draaischijf langer dan 5 seconden indrukken.
  De verlichting in de rand van L1 en L2 gaat aan (knipperend) en er klinkt een geluidssignaal. Het koolstofffilter verzadiging indicatiesysteem is uitgeschakeld.

Vetfilter verzadiging indicatie

L1 + L2 gaan knipperen als er onderhoud aan het vetfilter moet worden uitgevoerd.

Koolstofffilter verzadiging indicatie

L3 + L4 gaan knipperen als er onderhoud aan het koolstofffilter moet worden uitgevoerd.

Filter verzadiging indicatie resetten

• Zet na het onderhoud van de filters de afzuigkap aan.
• Druk langer dan 5 seconden op de draaischijf.
  Er klinkt een langdurig geluidssignaal ter bevestiging van de reset.

Let op: in het geval van gelijktijdige signalering van beide filters (verzadigd vetfilter en verzadigd koolstofffilter), de reset handelingen twee keer herhalen.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek.

Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen vetfilters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters

Vetfilters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Druk de vergrendeling van de handgreep naar achteren en kantel het vetfilter naar voren omlaag.

Toepassingen met recirculatie

Gebruik een koolstofffilter als de afzuigkap niet is aangesloten op een afvoerkanaal. U kunt kiezen voor een koolstofffilter, een combi geur-/fijnstofffilter of een plasmafilter.

De werking van een koolstofffilter

• Bij toepassing van een koolstofffilter ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.
• De werking van het koolstofffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de intensiefstand.
  Draag zorg voor de juiste verwerking van het oude koolstofffilter, doe deze bij het restafval.


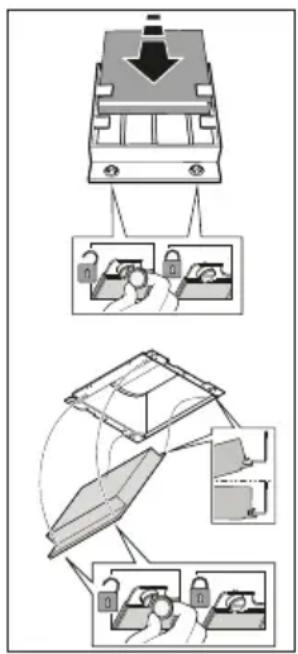

Demontage koolstofffilter

Verwijder het koolstofffilter door de draaisluitingen aan de voorzijde 90° te draaien. Neem het filter voorzichtig uit. Reinig het regenereerbare koolstofffilter of vervang het filter door een nieuwe.

Montage koolstofffilter

Haak het koolstofffilter eerst aan de achterzijde op het metalen lipje van de kap vast en borg vervolgens de voorzijde, met de twee draaisluitingen, door deze een kwartslag te draaien.

Reiniging regenereerbaar koolstofffilter

- Het regenereerbare actieve koolstofffilter kan met de hand worden gewassen, of in de vaatwasser bij een maximumtemperatuur van 65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder vaatwasmiddel. Gebruik geen schoonmaakmiddelen!

- Verwijder overtollig water. Let op dat het filter niet beschadigd raakt.

• Laat het filter in de oven gedurende minstens 1 uur drogen bij een maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer het filter beschadigd is) moet het filter vervangen worden.
• Het is belangrijk dat de vetfilters en het regenereerbare actieve koolstofffilter goed droog zijn voordat u ze plaatst.

De werking van het combi geur-/fijnstofffilter

Het combi geur-/fijnstofffilter filter naast geuren ook fijnstofdeeltjes die vooral ook tijdens het koken ontstaan, tot PM 2,5 (Particulate Matter PM 2,5: een diameter kleiner dan 2,5 micrometer).

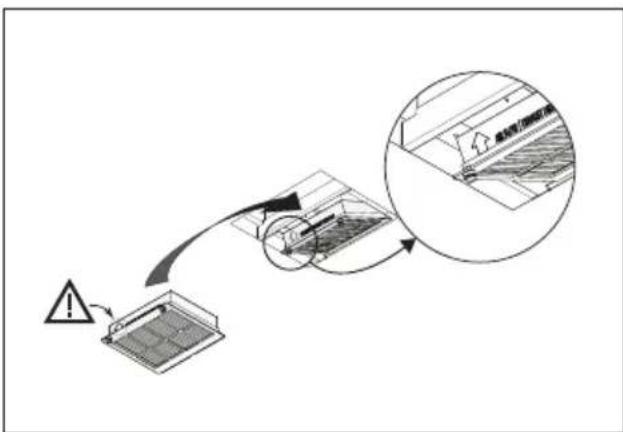

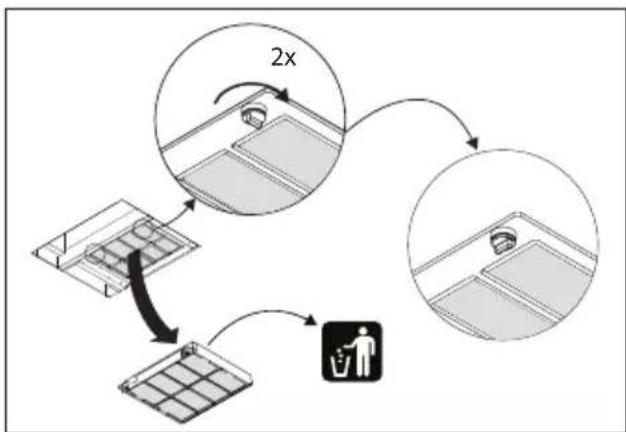

Vervangen combi geur-/fijnstofffilter

Het geur-/fijnstofffilter moet minimaal jaarlijks worden vervangen. Volg voor het vervangen van het filter de instructie op die bij het nieuwe filter wordt meegeleverd.

Belangrijk:

De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.

Verlichting

Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf.

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Aansluiting

Elektrische aansluiting

Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde aangesloten moet worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nul

GROEN/GEEL = Aarde

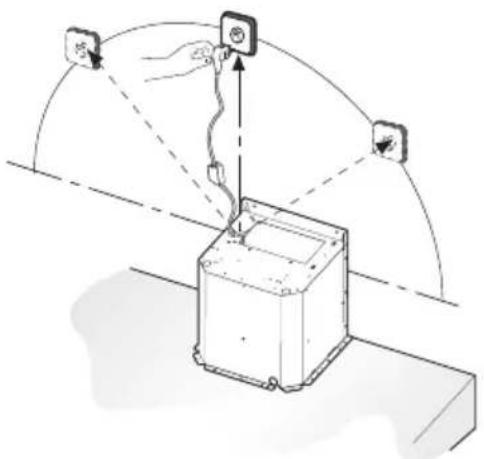

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

max 125 cm

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Verklaring van conformiteit

Wij verklaren hierbij dat onze producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar wordt verwezen.

Het toestel-identificatieplaatje bevindt zich aan de binnenzijde van het toestel.

Houd, wanneer u contact opneemt met de serviceafdeling,

het complete typenummer bij de hand.

Adressen, telefoonnummer van de serviceorganisatie en de

garantievoorwaarden vindt u op www.atag.nl of www.atag.be
