Caractéristique	Détails
Type de hotte	Hotte intégrée
Dimensions	Largeur standard de 60 cm
Débit d'aspiration	Jusqu'à 600 m³/h
Niveaux de vitesse	3 niveaux de puissance
Éclairage	Éclairage LED intégré
Filtre à graisse	Filtre métallique lavable au lave-vaisselle
Installation	Installation sous meuble de cuisine
Consommation énergétique	Classe énergétique A
Niveau sonore	Max 65 dB
Système de sécurité	Protection contre la surchauffe
Maintenance	Filtres à nettoyer régulièrement
Garantie	2 ans

FOIRE AUX QUESTIONS - WM106BI Atag

La hotte Atag WM106BI ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée et que le fusible n'est pas grillé. Assurez-vous également que l'interrupteur est en position 'on'.

Le niveau de bruit de la hotte est trop élevé, que faire ?

Assurez-vous que le filtre à graisse est propre et que la hotte est installée correctement. Un filtre obstrué ou une installation incorrecte peut augmenter le niveau de bruit.

Comment nettoyer le filtre à graisse de la hotte ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et lavez-le à l'eau chaude savonneuse. Vous pouvez également utiliser un lave-vaisselle si le filtre est compatible.

La hotte ne semble pas aspirer correctement les odeurs, que faire ?

Vérifiez que le filtre à charbon (si applicable) est en bon état et qu'il a été remplacé récemment. Assurez-vous également que le conduit d'évacuation n'est pas obstrué.

Quel type d'ampoule dois-je utiliser pour la hotte ?

La hotte Atag WM106BI utilise des ampoules de type LED de 1,5 W à 3 W. Consultez le manuel pour plus de détails sur la puissance et le type d'ampoule recommandé.

La hotte fait des cliquetis pendant son fonctionnement, que faire ?

Un bruit de cliquetis peut être causé par un objet coincé dans le ventilateur. Éteignez la hotte et vérifiez l'intérieur pour retirer tout débris.

Comment installer la hotte Atag WM106BI ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de respecter les dimensions et les spécifications pour une installation correcte.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez l'ampoule pour voir si elle doit être remplacée. Si l'ampoule est en bon état, le problème peut venir du câblage ou de l'interrupteur, et il serait préférable de contacter un professionnel.

Où puis-je trouver les pièces de rechange pour la hotte ?

Vous pouvez trouver des pièces de rechange sur le site officiel d'Atag ou chez des revendeurs agréés. Assurez-vous de connaître le numéro de modèle pour commander les pièces appropriées.

MODE D'EMPLOI WM106BI Atag

Instructions de montage moteurs dissociés

Moteur dissocié pour intérieur WM106BI / WM406EP

Description 4

Dimensions 4

Installation 5

Schéma de raccordement 5

Moteur pour mur extérieur WA511C

Description 6

Dimensions 6

Installation 7

Schéma de raccordement 7

Moteur pour toit plat WD206BD

Description 8

Dimensions 8

Installation 9

Schéma de raccordement 9

Description

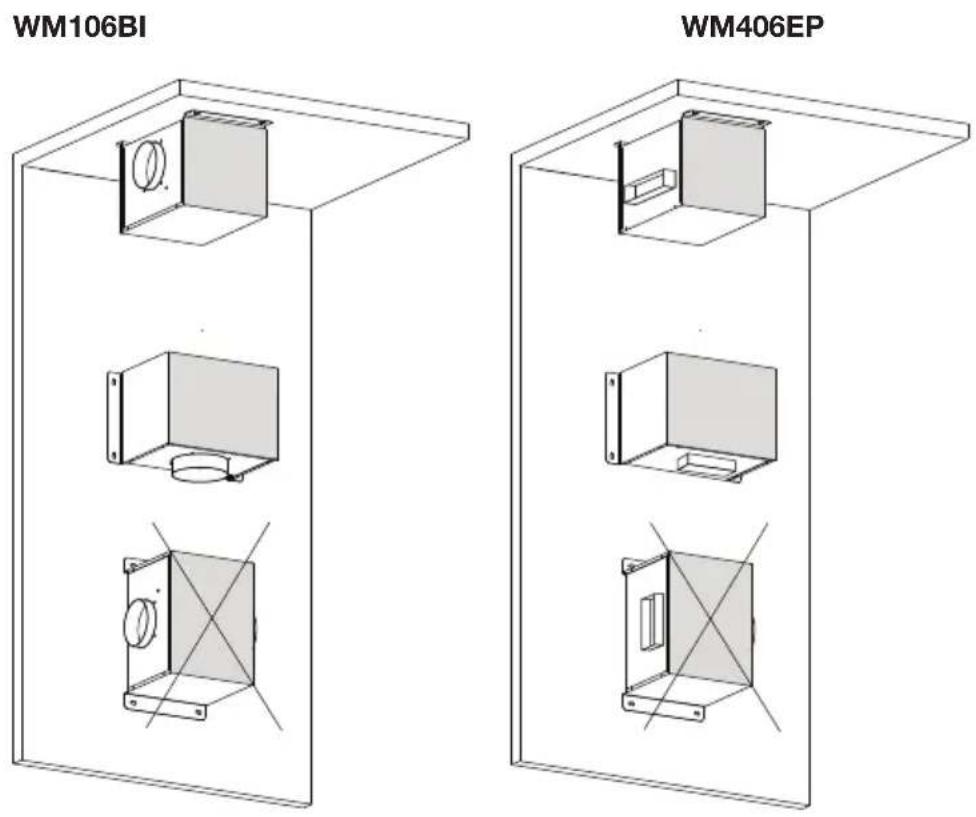

Les moteurs d'intérieur peuvent être installés sur une paroi, au sol ou au plafond. La règle de base est que l'axe du moteur doit toujours se trouver à l'horizontale. Les moteurs d'intérieur ne sont pas équipés d'un clapet anti-retour.

Les moteurs dissociés sont conçus pour être placés à l'intérieur.

Fixez le moteur dissocié au sol lorsqu'il doit être incorporé au conduit d'évacuation à l'horizontale. Fixez le moteur dissocié au mur lorsqu'il doit être incorporé au conduit d'évacuation à la verticale.

1. Déterminez l'emplacement du moteur dissocié.
2. Fixez le moteur à l'aide des vis. Utilisez les chevilles si vous fixez le moteur sur un mur ou un sol en pierre. Prenez soin dans ce cas que l'orifice de sortie du moteur dissocié pointe dans la bonne direction.
3. Raccordez le moteur dissocié à la hotte aspirante de la cuisine.
4. Reliez le cordon de raccordement du moteur dissocié à celui de la hotte aspirante.

Attention : l'axe du moteur doit toujours se trouver à l'horizontale !

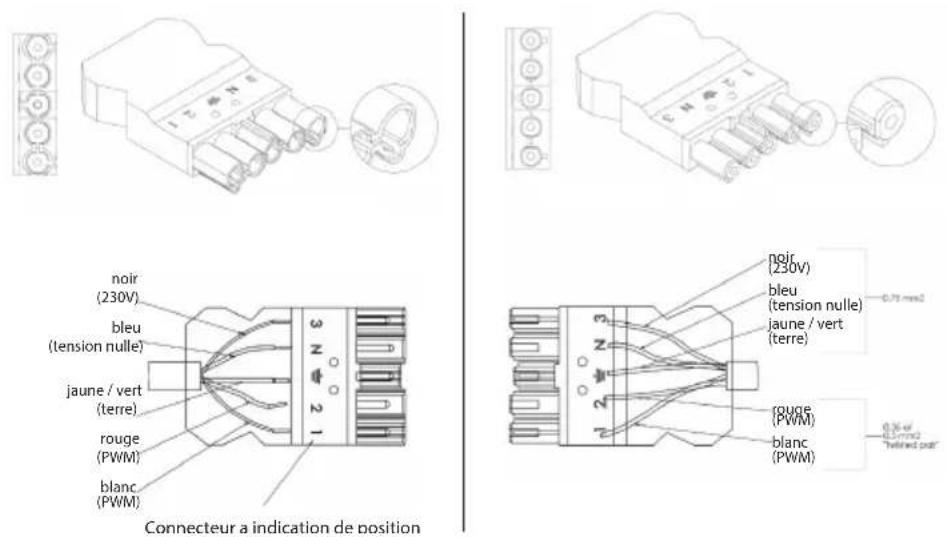

Schéma de raccordement

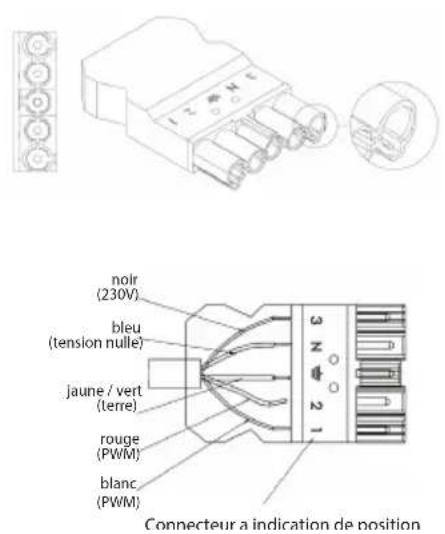

Attention : NE JAMAIS permuter les couvercles !!!

noir (230V) bleu (tension nulle) jaune / vert (terre) rouge (PWM) blanc (PWM) 3 2 4 2 1 Connecteur a indication de position

noir (230V) bleu (tension nulle) laune/vert (terre) rouge (PWM) blanc (PWM) 0.75 mm² 0.36 pt 0.51 mm² "labeled pad"

Numérotation du câble à 5 brins

Description

Moteur pour mur extérieur WA511C

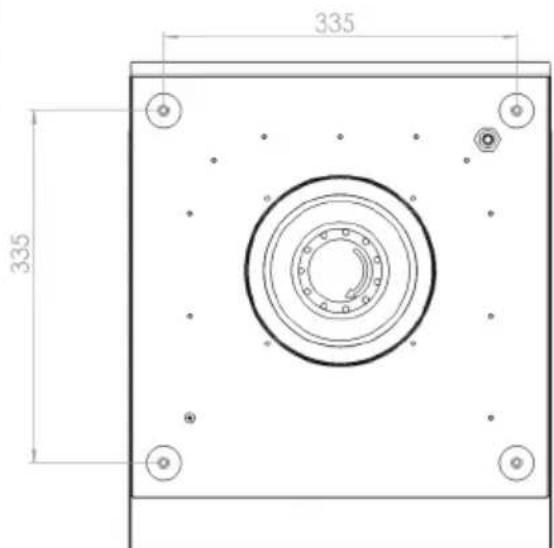

162 Raccordement pour un conduit de Ø 180 335

335 335

Trous de fixation

Installation

1. Déterminez l'emplacement.
2. Forez un trou du diamètre souhaité.
3. Fixez le capotage du moteur à la mousse à travers les trous, de l'intérieur vers l'extérieur.
4. Raccordez les câbles et les conduits.
5. Colmatez à la mousse les fentes créées.

Le moteur pour mur extérieur est pourvu d'un clapet anti-retour.

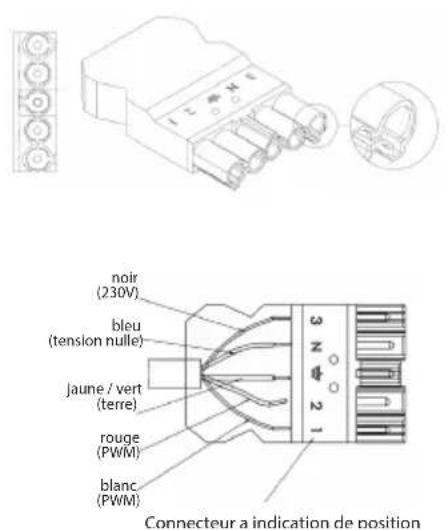

Schéma de raccordement

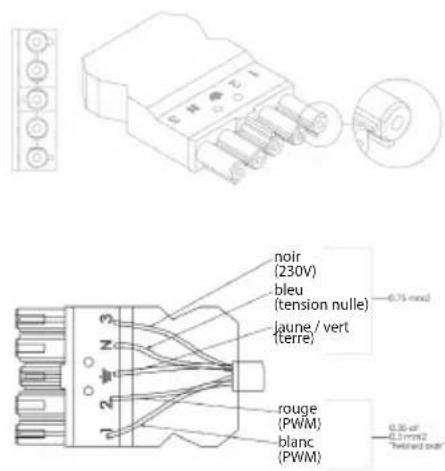

Attention : NE JAMAIS permuter les couvercles !!!

noir (230V) bleu (tension nulle) jaune / vert (terre) rouge (PWM) blanc (PWM) Connecteur a indication de position noir (230V) bleu (tension nulle) jaune / vert (terre) rouge (PWM) blanc (PWM) 0.75 mm2 0.36 d 0.5 mm2 "retired part"

Numérotation du câble à 5 brins

Description

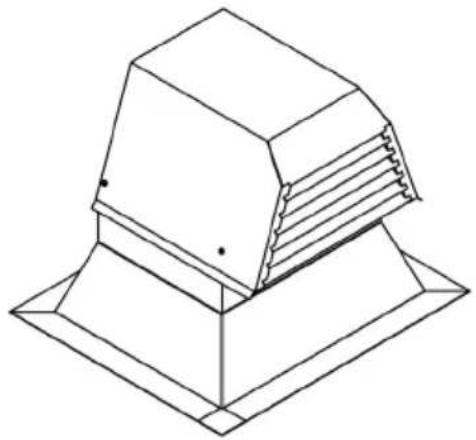

Moteur pour toit plat WD206BD

1. Déterminez l'emplacement.
2. Sciez ou forez un trou du diamètre souhaité.
3. Fixez le moteur ou le conduit (collez-le au besoin) sur le bitume existant à l'aide des éléments de tube fournis.
4. Collez ou soudez à chaud le nouveau bitume par-dessus la plaque en inox, de préférence quelques centimètres au-delà de la rehausse (rebord vertical de 80 mm).
5. Raccordez les câbles et les conduits.
6. Colmatez à la mousse les fentes créées dans l'isolation.

Conseil : la flèche indiquée sur le clapet anti-retour doit pointer dans la direction d'évacuation de l'air.

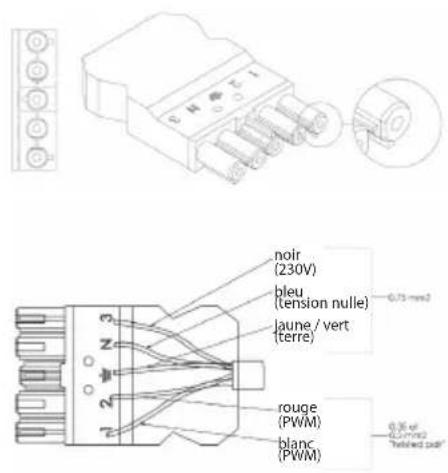

Schéma de raccordement

Attention : NE JAMAIS permuter les couvercles !!!

noir (230V) bleu (tension nulle) jaune / vert (terre) rouge (PWM) blanc (PWM) 3 2 1 Connecteur a indication de position

noir (230V) bleu (tension nulle) jaune / vert (terre) 6.75 mm2 rouge (PWM) blanc (PWM) 0,30 cf 0,1 mm2 "Twinied dml"

Numérotation du câble à 5 brins

Externer innenmotor WM106BI / WM406EP

Beschreibung 4

Abmessungen 4

Montage 5

Schaltplan 5

La plaque d'identification de l'appareil se trouve à l'intérieur de l'appareil

En cas de contact avec le service après-vente,

ayez auprès de vous le numéro de type complet.

Les adresses, le numéro de téléphone du service après-vente et les

conditions de garantie sont disponibles sur www.atag.be
