BEDIENUNGSANLEITUNG WM106BI Atag
Installationsanleitung Externe Motoren
DE Installationsanleitung DE 3 - DE 9
EN Installation instructions EN 3 - EN 9
Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir Wissenswertes - Important information
Tip - Conseil - Tipp - Tip
Externe binnenmotor WM106BI / WM406EP
Außenwandmotor WA511C
Beschreibung 6
Abmessungen 6
Montage 7
Schaltplan 7
Flachdachmotor WD206BD
Beschreibung 8
Abmessungen 8
Montage 9
Schaltplan 9

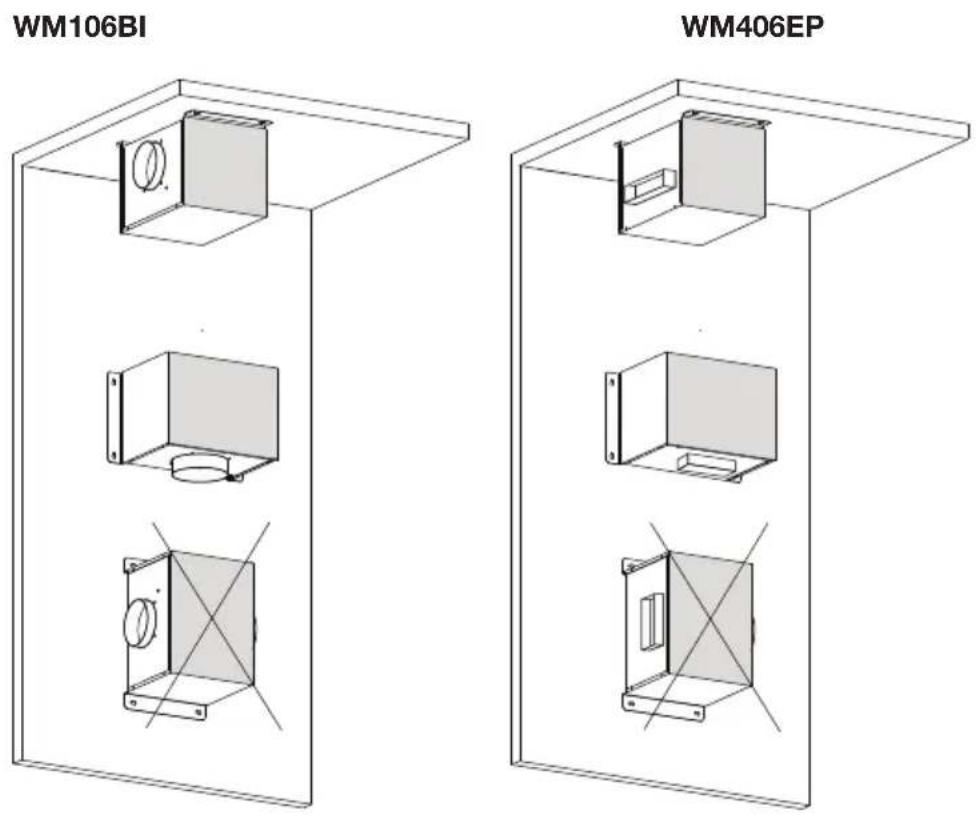

Beschreibung
Innenmotoren können an der Wand, dem Boden oder an der Decke montiert werden. Dabei gilt der Grundsatz, dass die Motorachse immer horizontal ausgerichtet sein muss. Die Innenmotoren verfügen über kein Rückschlagventil.
Die externen Motoren wurden für den Einbau in geschlossenen Räumen konzipiert. Befestigen Sie den externen Motor am Boden, wenn dieser horizontal in das Abluftrohr eingesetzt wird. Befestigen Sie den externen Motor an der Wand, wenn dieser vertikal in das Abluftrohr eingesetzt wird.
- Legen Sie die Position des externen Motors fest.
- Befestigen Sie den Motor mithilfe der Schrauben. Verwenden Sie Dübel, wenn der Motor an einer Steinmauer oder einem Steinboden befestigt wird. Achten Sie dabei darauf, dass die Ausstromöffnung des externen Motors in die richtige Richtung weist.
- Schließen Sie den externen Motor an die Dunstabzugshaube in der Küche an.
- Verbinden Sie das Anschlusskabel des externen Motors mit dem Anschlusskabel der Dunstabzugshaube.
Achtung: Die Motorachse muss immer horizontal ausgerichtet sein!

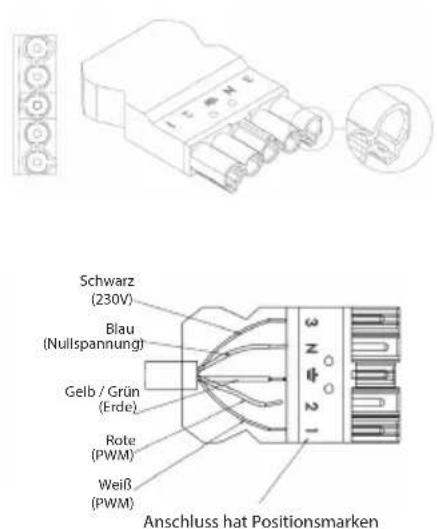

Schaltplan
Achtung! NIEMALS die Abdeckungen tauschen!


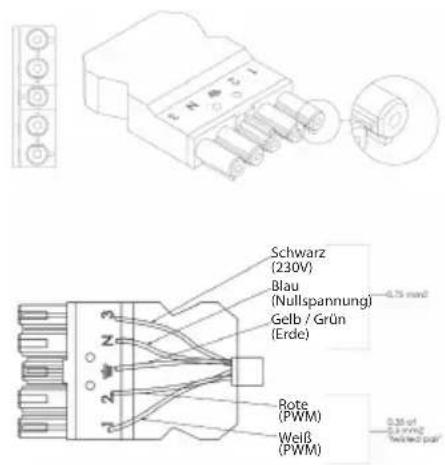

Schwarz (230V) Blau (Nullspannung) Gelb / Grün (Erde) Rote (PWM) Weiß (PWM) Anschluss hat Positionsmarken
Beschreibung
Außenwandmotor WA511C


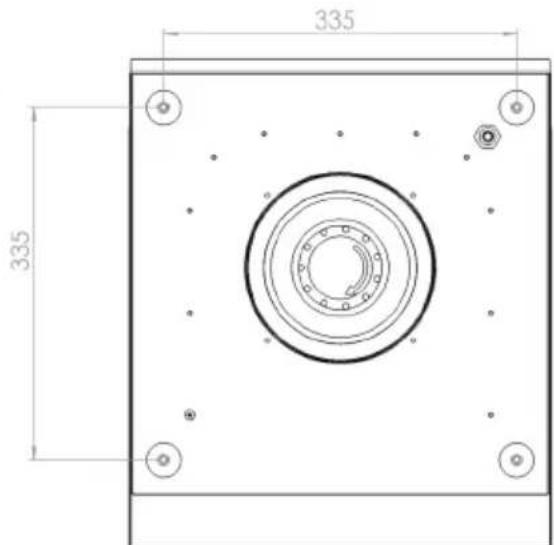

162 Anschluss für Kanal Ø 180 335
Montage
- Einen Ort für Aufstellung festlegen.
- Ein Loch mit dem gewünschten Durchmesser schlagen.
- Das Motorgehäuse durch die Löcher von innen heraus mit Schaum befestigen.
- Die Kabel und Rohrleitungen anschließen.
- Entstandene Ritzen/Spalten mit Schaum abdichten.
Der Außenwandmotor verfügt über ein Rückschlagventil.
Schaltplan
Achtung! NIEMALS die Abdeckungen tauschen!


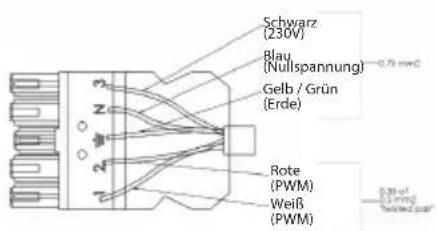

Anschluss hat Positionsmarken
Nummerierung des 5-adrigen Kabels
Beschreibung

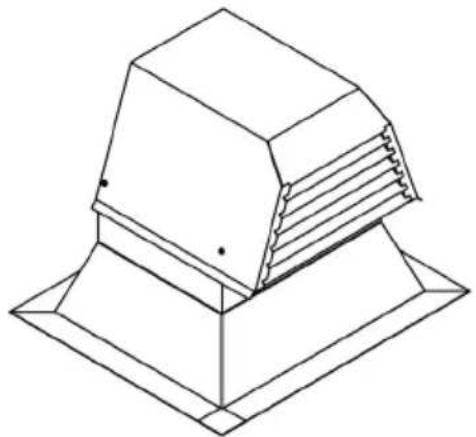

Flachdachmotor WD206BD
- Einen Ort für Aufstellung festlegen.
- Ein Loch mit dem gewünschten Durchmesser sägen oder bohren.
- Den Motor oder den Durchlass mit den mitgelieferten Rohraufsätzen auf das bestehende Bitumen montieren (eventuell kleben).
- Neues Bitumen auf die Edelstahlplatte kleben oder brennen, vorzugsweise einige Zentimeter an die Erhebung (offenstehender Rand von 80 mm) heran.
- Die Kabel und/oder Rohrleitungen anschließen.
- Entstandene Ritzen/Spalten in der Isolierung mit Schaum abdichten.
Hinweis: Der Pfeil auf dem Rückschlagventil muss in Richtung der Abluft zeigen.

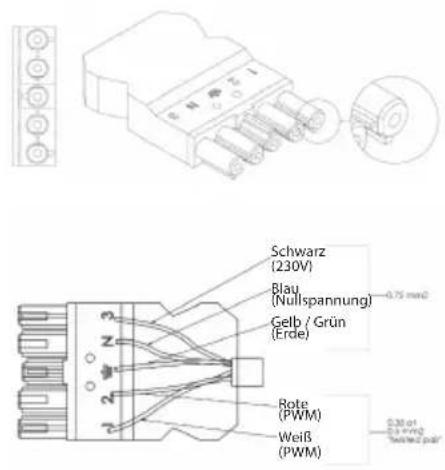

Schaltplan
Achtung! NIEMALS die Abdeckungen tauschen!
External indoor motor WM106BI / WM406EP
Description 4
Dimensions 4
Assembly 5
Das Gerätetypenschild befindet sich an der Innenseite des Gerätes.
Halten Sie die vollständige Typennummer bereit,
wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.
Adressen, Telefonnummer der Kundendienstorganisation und der
Garantiebedienungen finden Sie auf www.atag.be
