GEBRUIKSAANWIJZING HL6011C Atag

ceramische kookplaat

HL60..B

mode d'emploi

HL60..C

plaque de cuisson

céramique

Bedienungsanleitung

uw ceramische kookplaat beschrijving

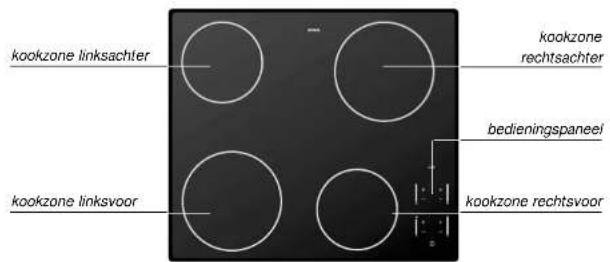

kookzone linksachter kookzone linksvoor kookzone rechtsachter bedieningspaneef kookzone rechtsvoor

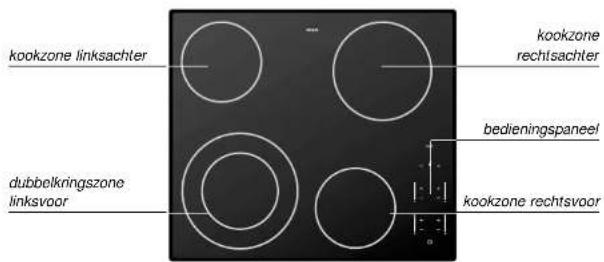

kookzone linksachter kookzone rechtsachter dubbelkringszone linksvoor bedieningspaneel kookzone rechtsvoor

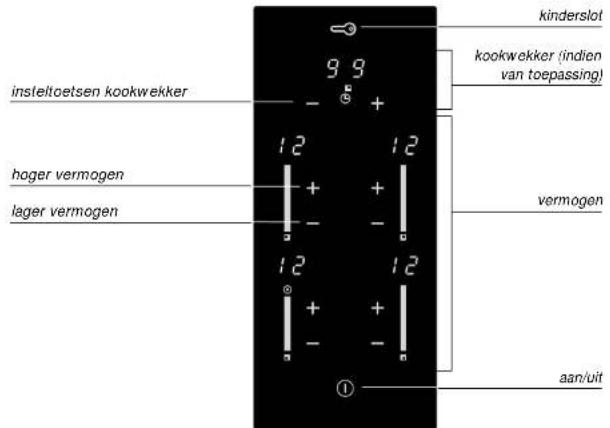

bedieningspaneel

kinderslot kookwekker (indien van toepassing) insteltoetsen kookwekker 12 12 hoger vermogen lager vermogen 12 12 ① vermogen aan/uit

uw ceramische kookplaat voorwoord

In deze handleiding staat beschreven op welke manier u de ceramische kookplaat zo optimaal mogelijk kunt benutten. U vindt hierin informatie over de bediening en achtergrond-informatie over de werking van het toestel. Tevens treft u kooktabellen en onderhoudstips aan.

De veiligheidsvoorschriften die van belang zijn tijdens de installatie zijn opgenomen in het installatievoorschrift, dat separaat wordt bijgeleverd en bestemd is voor de installateur.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

Veel kookplezier!

uw ceramische kookplaat inleiding

uw ceramische kookplaat inhoud

Deze ceramische kookplaat van Atag is ontworpen voor de echte kookliefhebber. De ruime afstand tussen de kookzones maakt het koken comfortabel.

Indien van toepassing, beschikt de kookplaat over een dubbele kookzone. Deze kookzone is bijzonder geschikt voor grote pannen. De kookzones zijn nauwkeurig regelbaar (9 standen) door middel van tiptoetsen.

Het toestel (HL60..C) is voorzien van synchro-start. Indien u een afzuigkap hebt die ook is voorzien van synchro-start, zal deze automatisch in werking treden wanneer u de kookplaat bedient.

Voor optimale veiligheid is de ceramische kookplaat uitgerust met een kinderslot en een kookduurbegrenzer.

veiligheid

waar u op moet letten 4 - 5

bediening

inschakelen 6 – 8

kookaanwijzingen

kookstanden 9

onderhoud

reinigen 10

storingen

wat moet ik doen als... 11

beveiligingen

extra zekerheid 12

milieu aspecten

verpakking en toestel afvoeren 13

bij de installatie

Dit toestel mag alleen door een erkend installateur worden aangesloten.

Open nooit de behuizing van het toestel.

tijdens het gebruik

Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het toestel uitsluitend voor het bereiden van gerechten.

Let op met kleine kinderen: tijdens en na het gebruik is het toestel warm.

Tijdens en na het gebruik is het toestel warm. Houd hier rekening mee als kleine kinderen in de buurt van het apparaat komen.

Plaats geen voorwerpen op de tiptoetsen. Hierdoor schakelt de kookplaat uit en verschijnt een foutcode.

Laat nooit een lege pan op een ingeschakelde kookzone staan. De pan mag evenmin droogkoken. Hoewel de kookzone beveiligd is tegen oververhitten wordt de pan zeer heet, waardoor deze beschadigd kan raken.

Gebruik geen pannen die kleiner zijn dan de kookzone. Hiermee vermijdt u dat voedselresten op de gloeiend hete kookzone terechtkomen. Ingebrande voedselresten zijn moeilijk te verwijderen.

Gebruik geen pannen die kleiner zijn dan de kookzone.

Vet en olie zijn bij oververhitting ontvlambaar. Blijf in de buurt tijdens het bereiden van gerechten.

NL 4 NL 5

Schade, ontstaan door het gebruik van ongeschikte pannen of droogkoken, valt buiten de garantie.

Het glasceramische kookvlak is zeer sterk maar niet onbreekbaar. Er kan een breuk ontstaan wanneer er bijvoorbeeld een kruidenpotje of een puntig voorwerp op valt.

Gebruik een toestel dat een breuk of scheurtjes vertoont niet meer. Schakel het toestel onmiddellijk uit. Haal de stekker uit het stopcontact en bel de servicedienst.

Gebruik nooit aluminiumfolie, zoals bakjes van kant en klaar gerechten, om voedsel in te bereiden. Wanneer aluminiumfolie op het kookvlak smelt, is het niet meer te verwijderen.

Zandkorreltjes kunnen krasjes veroorzaken die niet meer te verwijderen zijn.

• Zet alleen pannen met een schone en droge bodem op het kookvlak. U voorkomt hiermee dat er kalkvlekken of moeilijk te verwijderen vlekken ontstaan.
• Til pannen altijd op als u ze verplaatst.
• Gebruik de kookplaat niet als werkvlak.

Wanneer u het toestel voor de eerste keer aansluit op het lichtnet, wordt een automatische test uitgevoerd en lichten de displays even op.

Als u niet binnen 5 seconden een kookstand kiest, schakelt de zone zich automatisch uit.

Snoeren van elektrische apparaten – zoals van een mixer – kunnen terechtkomen op hete kookzones.

introductie

De ceramische kookplaat is voorzien van een restwarmte-indicatie, kookwekker (indien aanwezig), kinderslot, automatische kookduurbegrenzing en dubbele kookzone (indien aanwezig). Op deze en de volgende pagina's kunt u lezen hoe u gebruik maakt van deze voorzieningen.

inschakelen

aan/uit toets

1 Zet een pan op een kookzone.

2 Druk op de aan/uit toets.

Het lampje boven de toets gaat branden.

De kookplaat staat nu in de stand-by stand. De kookzones kunnen bediend worden. Als u de kookplaat niet binnen 5 seconden bedient, schakelt de plaat zichzelf weer uit. Het lampje dooft. Tijdens het kookproces kan de aan/uit toets gebruikt worden als noodstop. Druk op deze toets en het toestel schakelt direct uit.

vermogen instellen

hoger
lager

De kookplaat heeft 9 standen.

1 Druk op de + toets van de betreffende zone. De kookplaat stelt zich direct in op stand 6. Druk op de - toets van de betreffende zone De kookplaat stelt zich direct in op stand 1

2 Stel een hogere of lagere stand in door nog een keer op de toetsen + of - te drukken. Het display geeft de gekozen stand weer. Welke standen u moet kiezen kunt u zien in de tabel op pagina 9.

dubbelkringszone bijschakelen (indien aanwezig)

inschakelen

Druk. nadat de zone is ingeschakeld op stand 9, nogmaals op de +toets.

Het lampje boven de toets gaat branden. De buitenste kring wordt bijgeschakeld.

U kunt de buitenste kring nooit alleen gebruiken.

uitschakelen

Schakel met de - toets terug naar 0.

De kookzone wordt uitgeschakeld.

restwarmte-indicatie

restwarmte-indicatie

De indicatie geeft aan dat de kookzone nog warm is (60 °C of heter) en dooft zodra de glasplaat een veilige temperatuur bereikt heeft.

Restwarmte wordt met H weergegeven in het display van de desbetreffende kookzone.

kookwekker (indien aanwezig)

U kunt de kookzone rechtsachter door de kookwekker laten uitschakelen. U gebruikt de wekker dan als kookautomaat.

1 Zet een pan op de kookzone rechtsachter.
2 Druk op de aan/uit toets.
3 Stel het gewenste vermogen in.
4 Stel de kookwekker in.

Met de - en + toetsen wordt de kooktijd ingesteld (max. 99 minuten).

In het display wordt het gekozen aantal minuten weergegeven.

Een knipperende punt geeft aan dat de timer is geactiveerd.

Aan het einde van de bereidingstijd hoort u een pieptoon.

De zone schakelt uit.

Druk op de - toets van de klok om de pieptoon uit te schakelen.

Druk op de + toets van de klok om een nieuwe kooktijd in te stellen.

De overige zones kunnen niet door de kookwekker uitgeschakeld worden. U kunt de kookwekker dan als eierwekker gebruiken. De kookwekker geeft in dat geval alleen een geluidssignaal bij het einde van de bereidingstijd.

Schakel de kookwekker uit door de - toets enkele seconden (in de "0" minutenstand) te bedienen.

kinderslot

kinderslot

Tijdens het kookproces kunt u, door gebruik te maken van het slot, de huidige instellingen fixeren. Het lampje boven de toets gaat dan branden.

Het slot is tevens te gebruiken als kinderslot.

op slot

Schakel het toestel uit. Druk één keer op de toets met het sleutelsymbool.

Het lampje boven de toets gaat branden.

van het slot

Druk op het sleutelsymbool (± drie seconden) totdat het lampje boven de toets dooft.

Het toestel is nu weer bedienbaar.

De aan/uittoets (noodstop) blijft te bedienen wanneer andere instellingen zijn gefixeerd met de slotfunctie.

stand1-3

• trekken van bouillon
• vlees stoven
• doorkoken van gerechten

stand3-5

• doorkoken van grote hoeveelheden
• ontdooien van harde groenten, bijvoorbeeld sperziebonen

stand 6

• bakken van dikke pannenkoeken
• bakken van dik, gepaneerd vlees
• gaar bakken van dun vlees
• doorbraden van groot vlees
• uitbakken van blokjes spek of bacon
• bakken van rauwe aardappelen
• bakken van wentelteefjes

bakken van dun, gepaneerd vlees

stand7-9

- aanbraden van vlees

• bakken van gare aardappelen
• frituren (afhankelijk van de temperatuur en de hoeveelheid)

stand 9

• snel aan de kook brengen
• slinken van bladgroenten
• bakken van biefstuk (saignant, rood)

opmerking

De tabel is uitsluitend bedoeld als leidraad, omdat de juiste stand afhankelijk is van de hoeveelheid, samenstelling van het gerecht en de pan.

onderhoud

reinigen

storingen

wat moet ik doen als...

dagelijkse reiniging

Reinig de glasplaat steeds na gebruik. U kunt hiervoor een mild reinigingsmiddel, bijvoorbeeld afwasmiddel, gebruiken. Schakel het kinderslot in om het bedieningsveld schoon te maken.

hardnekkige vlekken

waferkringen; kalkresten; metaalsporen.

Ook hardnekkige vlekken zijn met een mild reinigingsmiddel, bijvoorbeeld afwasmiddel, te verwijderen. Verwijder waterkringen en kalkresten met schoonmaakazijn.

Metaalsporen (ontstaan door schuiven van pannen) zijn vaak lastig te verwijderen. Verwijder metaalsporen met een middel als Stahlfix of Collo Luneta.

Overgekookte voedselresten verwijderen met een glasschraper. Ook gesmolten kunststof en suiker kunt u verwijderen met een glasschraper.

nooit gebruiken

Schuurmiddelen mag u nooit gebruiken. Deze veroorzaken krasjes waarin zich kalk en vuil ophopen.

Gebruik ook nooit scherpe voorwerpen, zoals staalwol en schuursponsjes.

tip

Schakel, voordat u met schoonmaken begint eerst het kinderslot in.

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst wanneer onderstaande adviezen niet helpen.

storing	oorzaak	oplossing
Kookzones worden niet warm.	Stekker niet in het stopcontact.	Stekker in het stopcontact steken.
	Zekering(en) in de meterkast defect.	Meterkast controleren.
Foutcodes F00 - F11 in het display.	Een toets is defect of vuil of er ligt een voorwerp op. Elke toets heeft een eigen nummer, van 00 t/m 11. In het display verschijnt het nummer dat bij de toets hoort.	Maak het toestel schoon of laat het repareren. Leg geen voorwerpen op het bedieningsveld.
Foutcode F3 verschijnt.	Elektronica oververhit. Er is mogelijk een te grote pan geplaatst op de zone rechtsvoor.	Laat het toestel afkoelen tot de code verdwijnt.
Foutcode F99 verschijnt.	Twee of meerdere toetsen langere tijd bediend.	Geen meerdere toetsen tegelijk bedienen.
Metaalachtige vlekken op de glasplaat.	Verkeerd reingigingsmiddel gebruikt.	Verwijderen met middelen als Stahlfix.
Krassen op de glasplaat.	Het schuiven van pannen over de glasplaat is meestal de oorzaak.	Schuif niet met pannen over de glasplaat. Krassen die door het schuiven met pannen zijn ontstaan kunnen niet meer verwijderd worden.

kookduurbegrenzing

Het toestel is uit veiligheidsoverwegingen uitgerust met een kookduurbegrenzer. De kookduurbegrenzer schakelt de kookzones, afhankelijk van de ingestelde stand, na een bepaalde tijd automatisch uit.

In de tabel hieronder ziet u na hoeveel tijd de kookduurbegrenzer bij de verschillende standen het toestel uitschakelt.

stand tijd stand tijd

1 - 2 - 3 12 uur 8 2 uur

4 - 5 6 uur 9 1 uur

6 - 7 4 uur

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.
