GEBRUIKSAANWIJZING WS9011DL Atag

NL Handleiding NL 3 - NL 12

	Inleiding		4
	Beschrijving		4
Veiligheid
	Afvoersystemen		5
Gebruik
	Bediening		6
Onderhoud
	Reinigen		7
	Vetfilters		8
	Geur-/Verlichting	Fijnstofffilter	8
			9
Installatie
	Algemeen		10
	Elektrische	aansluiting
Milieuaspecten
	Afvoer van het apparaat en de verpakking	12

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat gaat gebruiken!

Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

Beschrijving

1 2 3 4 5 6 -

1. Aan-/uittoets
2. Mintoets (-)
   ▶Verlaag de afzuigcapaciteit

3. Display
   ▶Weergave van de afzuigstand
   ▶Weergave van een actieve timer
   ▶Weergave van de intensiefstand
   ▶Weergave verzadiging vetfilters en geurfilters

4. Plustoets (+)
   ▶Verhoog de afzuigcapaciteit

5. Timertoets

6. Verlichtingstoets

Lees voor gebruik eerst de separate veiligheidsinstructies.

Afvoersystemen

Deze afzuigkap heeft twee parallel werkende afvoersystemen:

1. Als afzuigkap op een centraal afzuigsysteem:

De aangezogen en gefilterde kookdampen worden via het centraal afzuigsysteem naar buiten afgevoerd.

1. Als recirculatie afzuigkap:

De aangezogen kookdampen worden gefilterd op vet, geur- en fijnstof. De schone lucht wordt teruggeblazen in de keuken.

De afzuiging starten

1. Druk op de aan-/uittoets.

▶De afzuiging start op stand 1.
▶Het display toont de afzuigstand.

1. Wijzig de afzuigstand met de plustoets (+) of de mintoets (-).

▶U kunt kiezen uit stand 1, 2, 3, 4 of een intensiefstand.

De intensiefstand

U kunt de intensiefstand tijdelijk inschakelen, bijvoorbeeld om snel de geur af te voeren als er iets aangebrand is.

1. Druk in afzuigstand 4 nogmaals op de plustoets (+).

Stand 5 knippert in het display. De afzuigkap schakelt gedurende 6 minuten in op de hoogste stand en keert daarna terug naar de oorspronkelijke stand.
Druk op de mintoets (-) om de intensiefstand uit te schakelen vóórdat de 6 minuten verstreken zijn.

De afzuiging stoppen

1. Druk op de aan-/uittoets.

De timer inschakelen

1. Start de afzuiging en kies afzuigstand 1, 2, 3 of 4.
2. Druk op de timertoets.

▶De afzuigstand knippert in het display. De afzuigkap schakelt automatisch na 15 minuten uit.
Druk nogmaals op de timertoets om de timer uit te schakelen vóórdat de 15 minuten verstreken zijn.
▶U kunt de timer niet gebruiken met de intensiefstand.

Verlichting in- en uitschakelen

1. Druk op de verlichtingstoets.
   ▷De verlichting gaat aan.
2. Druk nogmaals op de verlichtingstoets.
   ▶De verlichting gaat uit.

Reinigen

Attentie!

• Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos door de stekker te verwijderen uit het stopcontact of door de hoofdschakelaar van de woning uit te schakelen.
• De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
• Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

• Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen.
• Gebruik geen alcohol of producten die schuurmiddelen bevatten.
• Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

• Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen.
• Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Vetfilters

Verzadiging van de vetfilters

Na 30 bedrijfsuren knipperen afwisselend de afzuigstand en 'F' in de display. De vetfilters moeten worden gereinigd.

Vetfilters verwijderen

Trek de hendel naar beneden en kantel het vetfilter omlaag.

Vetfilters reinigen

• Reinig metalen vetfilters iedere 2 maanden of wanneer de display dit aangeeft.
• Reinig de filters met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma.
• Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen.

Het is belangrijk dat de vetfilters goed droog zijn voordat u ze weer plaatst.

Reset na het terugplaatsen van de vetfilters het geheugen. Schakel de afzuigkap in en druk 3 seconden op de Aan-/uittoets; 'F' stopt met knipperen.

Geur-/ Fijnstofffilter

Algemeen:

• Bij toepassing van geurfilters ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.
• De werking van het geurfilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de intensiefstand zo veel mogelijk.

Verzadiging van het geur-/ fijnstofffilter

Na 300 bedrijfsuren knipperen afwisselend de afzuigstand en 'C/F' in de display. De geurfilters moeten worden gereinigd of vervangen.

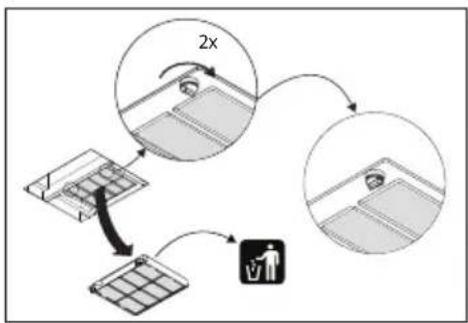

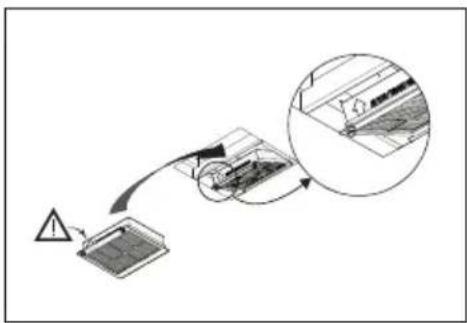

Geur-/ fijnstofffilter vervangen

Het geur-/fijstofffilter moet jaarlijks worden vervangen (of als de filterreinigingsindicator dit aangeeft). Volg voor het vervangen van het filter de instructie op die bij het nieuwe filter wordt meegeleverd.

Belangrijk:

- De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.

Reset na het terugplaatsen van het geurfilter het geheugen. Schakel de afzuigkap in en druk 3 seconden op de Aan-/uittoets; 'C/F' stopt met knipperen.

Verlichting

Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf.

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Algemeen

De aansluiting van dit apparaat op het lichtnet en het centrale afzuigsysteem moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 150 mm. Het beste is de afvoerpijp met de grootst mogelijke diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Elektrische ansluiting

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nulleiding

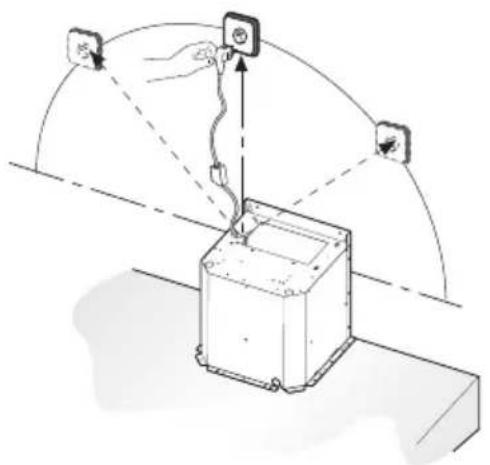

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

max 100 cm

Afvoer van het apparaat en de verpakking

Dit product is gemaakt van duurzame materialen. Aan het einde van zijn nuttige leven moet het apparaat echter op een verantwoorde manier worden afgevoerd. De overheid kan u hierover informeren.

De verpakking van het apparaat kan worden gerecycled. Er is gebruikgemaakt van de volgende materialen:

• karton;
  • polyethyleenfolie (PE);
  • CFC-vrij polystyreen (hard PS-schuim).

Gooi deze materialen op een verantwoorde manier weg conform de wettelijke bepalingen.

Op het product staat een pictogram van een afvalcontainer met een kruis erdoor. Dit geeft aan dat huishoudelijke apparatuur afzonderlijk moet worden afgevoerd. Het apparaat mag aan het einde van zijn nuttige leven dan ook niet worden verwerkt via de normale afvalstroom. U moet het inleveren bij een gemeentelijk afvalinzamelingspunt of bij een verkooppunt dat dit voor u aanbiedt.

Door huishoudelijke apparatuur afzonderlijk in te zamelen, wordt voorkomen dat het milieu en de volksgezondheid schade wordt berokkend. De materialen die bij de vervaardiging van dit apparaat zijn gebruikt, kunnen worden hergebruikt en dat betekent een aanzienlijke besparing in energie en grondstoffen.

Verklaring van overeenstemming

Wij verklaren hierbij dat onze producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar wordt verwezen.
