WS9011DL - Hotte Atag - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions	900 mm de largeur
Capacité d'aspiration	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de vitesse
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique C
Fonctionnalités supplémentaires	Mode recyclage possible avec filtre à charbon (non inclus)
Maintenance	Nettoyage régulier du filtre à graisse recommandé
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - WS9011DL Atag

La hotte Atag WS9011DL ne fonctionne pas du tout, que faire ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que l'interrupteur de la hotte est en position 'ON'.

La lumière de ma hotte ne s'allume pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous que la hotte est allumée et que l'interrupteur fonctionne.

Le niveau de bruit de ma hotte est trop élevé, que faire ?

Vérifiez si les filtres sont propres et correctement installés. Un filtre encrassé peut provoquer un bruit excessif. Assurez-vous également que la hotte est fixée solidement au mur.

Comment nettoyer les filtres de la hotte Atag WS9011DL ?

Démontez les filtres et lavez-les à l'eau chaude savonneuse. Rincez soigneusement et laissez sécher avant de les remettre en place. Consultez le manuel pour des instructions spécifiques sur le nettoyage.

La hotte ne semble pas aspirer correctement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et qu'il n'y a pas d'obstruction dans le conduit d'évacuation. Assurez-vous que la hotte est réglée sur le bon mode (extraction ou recyclage).

Est-ce que la hotte Atag WS9011DL dispose d'un mode de recyclage ?

Oui, la hotte Atag WS9011DL peut fonctionner en mode recyclage, mais cela nécessite l'utilisation de filtres à charbon. Assurez-vous de les installer correctement.

Où puis-je trouver des pièces de rechange pour ma hotte ?

Vous pouvez trouver des pièces de rechange auprès de revendeurs agréés Atag ou sur leur site web officiel. Assurez-vous d'avoir le modèle de votre hotte à portée de main.

Comment réinitialiser la hotte Atag WS9011DL ?

Pour réinitialiser la hotte, débranchez-la de l'alimentation pendant environ 10 secondes, puis rebranchez-la. Cela peut résoudre certains problèmes électroniques.

Est-ce que je peux installer moi-même la hotte ?

Il est recommandé de faire appel à un professionnel pour l'installation afin d'assurer un fonctionnement optimal et la conformité aux normes de sécurité.

MODE D'EMPLOI WS9011DL Atag

Notice d'utilisation

Hotte cheminée

Anleitung

Dunstabzugshaube

FR Notice d'utilisation FR 3 - FR 12

Votre hotte cheminée

	Introduction	4
	Description	4

Sécurité

Systèmes

d’évacuation

Utilisation

Commandes

6

Entretien

Nettoyage

7

Filtres à graisse

Filtre à odeurs et à particules fines 8

Eclairage 9

Installation

Généralités

10

Connexion électrique 1

Environnement

Que faire de l'emballage et de l'appareil usé

12

Introduction

Ce mode d'emploi offre une vue d'ensemble rapide de toutes les fonctions de l'appareil. Il contient des informations relatives aux consignes de sécurité et à l'entretien de l'appareil.

Conservez ce mode d'emploi et le guide d'installation. Ils peuvent être utiles aux futurs utilisateurs de l'appareil.

Veuillez lire les consignes de sécurité fournies séparément avant d'utiliser l'appareil !

Vous pouvez trouver la version la plus récente de le mode d'emploi sur notre site Web.

Description

1 2 3 4 5 6

1. Touche Marche/arrêt
2. Touche Moins (-)
   ▶Diminution de la capacité d'aspiration
3. L'écran
   ▶Affichage de la position d'extraction
   ▶Affichage d'une minuterie active
   ▶Affichage du réglage intensif

4. Affichage de la saturation des filtres à graisse et des filtres à odeur

5. Touche Plus (+)

▶Augmentation de la capacité d'aspiration

1. Touche de minuterie

2. Touche d'éclairage

Avant l'utilisation, lisez les consignes de sécurité séparées.

Systèmes d'évacuation

Cette hotte aspirante comporte deux systèmes d'évacuation fonctionnant en parallèle :

1. Comme hotte aspirante sur un système d'extraction d'air centralisé :

L'air chargé de vapeurs est aspiré et filtré, puis évacué vers l'extérieur via le système d'extraction d'air centralisé.

1. Comme hotte aspirante à recirculation d'air :

Les vapeurs de cuisson aspirées sont filtrées pour éliminer les graisses, les odeurs et les particules fines. L'air propre est ensuite réintroduit dans la cuisine.

Mise en marche du système d'aspiration

1. Appuyez sur la touche marche/arrêt.

▶Le système d'aspiration démarre à la position 1.
▶L'écran indique le réglage de la fonction d'aspiration.

1. Pour modifier le réglage de la fonction d'aspiration, utilisez la touche plus (+) ou la touche moins (-).

- Vous pouvez choisir entre le position 1, 2, 3, 4 ou un position intensité.

Position intensité

Vous pouvez enclencher temporairement la hotte sur la position intensité, par exemple, pour évacuer rapidement des odeurs de brûlé.

1. En réglage de la fonction d'aspiration 4, appuyez à nouveau sur la touch plus (+).

2. Position 5 clignote dans l'écran. La hotte fonctionnera pendant 6 minutes sur la position la plus élevée pour revenir ensuite sur la position d'origine.
   Appuyez sur la touche moins (-) pour désactiver la position intensif avant l'écoulement des 6 minutes.

Arrêt du système d'aspiration

1. Appuyez sur la touche marche/arrêt.

▶Le système d'aspiration s'arrête.

Mise en marche de la minuterie

1. Activez la fonction d'aspiration et sélectionnez un réglage de la fonction d'aspiration 1, 2, 3 ou 4.
2. Appuyez sur la touche de minuterie.

La position de réglage de la fonction d'aspiration clignote sur l'écran. Le système d'aspiration s'arrête automatiquement au bout de 15 minutes.
- Appuyez à nouveau sur la touche de minuterie pour désactiver la position intensif avant l'écoulement des 15 minutes.
- Vous ne pouvez pas utiliser la minuterie avec la position intensité.

Marche et arrêt de l'éclairage

1. Appuyez sur la touche d'éclairage.
   ▷L'éclairage s'allume.
2. Appuyez à nouveau sur la touche d'éclairage.
   ▷L'éclairage s'éteint.

Nettoyage

Attention!

• Avant toute intervention d'entretien, isolez la hotte de l'alimentation électrique en débranchant l'appareil ou en coupant le courant au compteur.
• La hotte doit être nettoyée régulièrement (au moins aussi souvent que les filtres à graisse), à l'intérieur comme à l'extérieur. Ne pas utiliser de produit abrasif. Ne pas utiliser d'alcool !
• Le non respect des recommandations de base pour le nettoyage de la hotte aspirante et le nettoyage/remplacement des filtres peut être à l'origine d'un incendie. Nous conseillons par conséquent de respecter ces instructions.
• Le constructeur décline toute responsabilité en cas de détérioration du moteur ou d'incendie lié à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Hotte aspirante

• Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon doux.
• Rincez ensuite à l'eau claire. N'utilisez pas de produits de nettoyage agressifs comme la soude.
• Frottez la peinture de votre hotte à la cire pour qu'elle conserve son brillant.

Hottes à cheminée en acier inoxydable

• Ne pas utiliser d'éponge à récurer.
• Frotter la cheminée en acier inoxydable avec un produit d'entretien adapté à ce matériau.

Filtres à graisse

Saturation des filtres à graisse

Après 30 heures de fonctionnement, le réglage de la fonction d'aspiration et « F » clignotent alternativement dans l'écran. Les filtres à graisses doivent être nettoyés.

1 2

Dépose des filtres à graisse

1. Tirez le levier vers le bas et inclinez le filtre à graisse vers le bas.

Nettoyage de filtres à graisse métalliques

• Nettoyez les filtres à graisse métalliques tous les 2 mois ou lorsque l'affichage l'indique.
• Nettoyage avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faible température et cycle rapide.
• Les ouvertures doivent être orientées vers le bas dans le lavevaisselle pour permettre à l'eau de s'écouler.

Il est important que les filtres à graisse soient complètement secs avant d'être remis en place.

Réinitialisez la mémoire, après avoir à nouveau placé les filtres à graisse. Appuyez 3 secondes sur la touche Marche/arrêt ; « F » arrêtera de clignoter.

Filtre à odeurs et à particules fines

Généralités :

• Une hotte aspirante utilisée avec les filtres à odeur est plus bruyante qu'une hotte à évacuation extérieure.
• Le fonctionnement du filtre à odeur est optimal à une vitesse de moteur plus lente. Par conséquent, évitez autant que possible le mode intensif.

Saturation du filtre à odeurs et à particules fines

Après 300 heures de fonctionnement, le réglage de la fonction d'aspiration et « C/F » clignotent alternativement dans l'écran. Les filtres à odeur doivent être nettoyés ou remplacés.

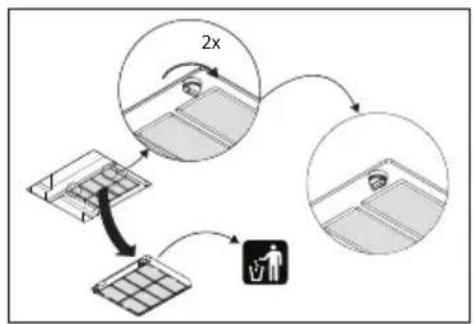

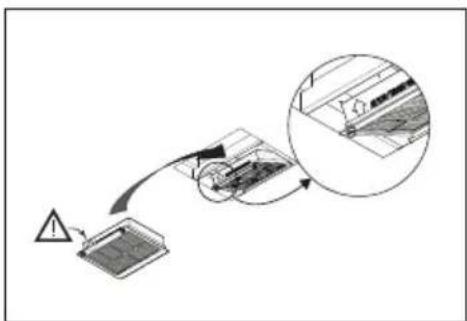

Remplacement du filtre à odeurs et à particules fines

Le filtre à odeurs et à particules fines doit être remplacé une fois par an (ou lorsque le témoin de nettoyage de filtre l'indique). Pour le remplacement de ce filtre, suivez les instructions fournies avec le nouveau filtre.

Important :

- La saturation du filtre dépend de la fréquence d'utilisation, du style de cuisine et du rythme de nettoyage des filtres à graisses.

Réinitialisez la mémoire, après avoir à nouveau placé le filtre à odeur. Appuyez 3 secondes sur la touche Marche/arrêt ; « C/F » arrêtera de clignoter.

Éclairage

Cette hotte est équipée d'un système d'éclairage. Ce système d'éclairage doit être remplacé par un technicien agréé. N'essayez pas de le remplacer vous-même.

La lampe intégrée à cet appareil ménager sert uniquement à l'éclairer. Elle n'est pas faite pour éclairer la pièce d'une maison.

Généralités

Cet appareil doit être raccordé au secteur et au système d'extraction d'air centralisé par un installateur agréé, connaissant et appliquant les consignes de sécurité. L'appareil est conforme aux directives européennes.

Information importante :

• La distance entre le point le plus bas de la hotte aspirante et la table de cuisson à gaz doit être de 65 cm au minimum. Dans le cas d'une table électrique, céramique ou à induction, la distance minimale est de 55 cm.
• Si la hotte aspirante est raccordée à un conduit d'évacuation existant, aucun autre appareil ne doit y être raccordé (chauffe-eau ou poêle).
• Prenez en compte les réglementations en vigueur concernant l'aération des appareils à gaz.
• Un conduit d'évacuation court et un nombre limité de coudes assurent un meilleur fonctionnement de la hotte.
• Vérifiez avant de percer que vous ne risquez pas d'endommager un tuyau d'installation.
• Le diamètre du tuyau de raccordement de la hotte est de 150 mm. Il est conseillé d'utiliser un tuyau d'évacuation d'aussi grand diamètre que possible.
• Le matériel d'installation livré avec la hotte d'aspiration convient pour les murs en béton armé et en briques. Certains types de murs nécessitent des chevilles et des vis spéciales.

Connexion électrique

L'appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre.

Il faut s'assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être exécutée comme suit:

BRUN = Phase L

BLEU = Phase N

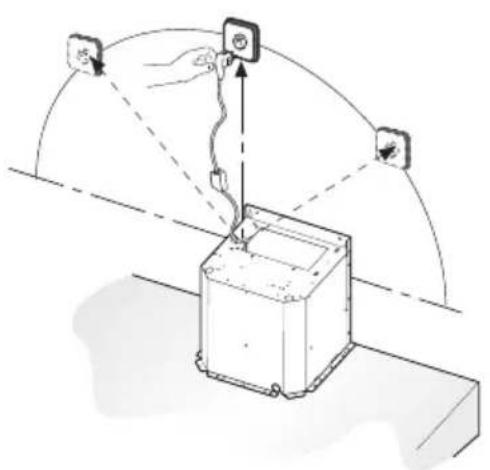

Cette hotte aspirante est équipée d'une fiche de raccordement. Installez la hotte de manière à ce que la prise soit accessible.

Placez la prise murale de préférence hors de vue et derrière la gaine décorative.

Attention:

Pour le branchement fixe, veillez à ce que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

max 100 cm

Que faire de l'emballage et de l'appareil usé

Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Il doit être mis au rebut de façon appropriée à la fin de son cycle de vie. Les pouvoirs publics peuvent vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Les matériaux suivants ont été utilisés :

• carton ;
• feuille de polyéthylène (PE) ;
• polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être mis au rebut de façon appropriée et conformément aux dispositions réglementaires.

Le symbole de la poubelle barrée figure sur le produit. Il signale l'obligation de traitement sélectif des appareils électroménagers. Cet appareil doit donc faire l'objet d'une collecte sélective. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchetterie municipale.

La collecte sélective des appareils électroménagers évite d'aggraver l'impact négatif des déchets sur l'environnement et la santé publique. Leur traitement permet de recycler les matériaux utilisés pour les fabriquer, ce qui représente des économies considérables en termes de matières premières et d'énergie.

Déclaration de conformité

Nous déclarons, par la présente, que nos produits satisfont aux directives, normes et régulations européennes en vigueur ainsi qu'à toutes les exigences qui sont mentionnées dans les normes auxquelles il est fait référence.
