NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 84

Algemene beschrij ving .....85

Omvang van de levering 85

Functiebeschrij ving 85

Overzicht 85

Veiligheidsvoorschriften .....87

Symbolen op de zaag 87

Symbolen in de handleiding .....88

Algemene ve iligheidsrichtlij nen .....88

Algemene veiligheidsinstructies voor elektrisch gereedschap ....89

Algemene veiligheidsinstructies voor kettingzagen ....91

Veiligheidsmaatregelen tegen terugslag ....92

Restrisico's 93

Verdergaande veiligheidsinstructies ...94

Veiligheidsfunkties 95

Montage 95

Zaagketting en zwaard monteren .....95

Ketting aanspannen....96

Kettingsmering 97

Bedienen van de kettingzaag .....97

Starten 97

Kettingrem kontroleren .....98

Kettingsmering kontroleren .....98

Zwaard/Sägekette vervangen .....99

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen. Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.

Zaagtechnieken 99

Allgemeen 99

Bomen vellen 99

Snoeien 101

Doorzagen 101

Onderhoud en reiniging .....102

Reiniging 102

Onderhoudsintervallen 103

Tabel onderhoudsintervallen .....104

Ketting slijpen 104

Spanning instellen 105

Nieuwe ketting laten inlopen .....105

Zwaard onderhouden 105

Zwaard omdraaien 106

Opslag 106

Wandmontage 106

Berging en milieu ......107

Reserveonderdelen /

Accessoires ....108

Garantie 108

Reparatieservice ......109

Service-Center 109

Importeur 110

Foutmeldingen 110

Vertaling van de originele

CE-conformiteitsverklaring .....192

Explosietekening 196

De gebruiksaanwij zing vormt een bestanddeel van dit apparaat. Ze omvat belangrij ke aanwijzingen voor veiligheid, gebruik en afvalverwijdering.

Maak u vóór het gebruik van het apparaat met alle bedieningsen veiligheidsinstructies vertrouwd. Gebruik het apparaat uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het apparaat mee aan derden..

Gebruik

De elektrische kettingzaag is enkel voor het zagen van hout gekonstrueerd. Voor alle andere toepassingen (bv. het snijden van metselwerk, kunststoffen of levensmiddelen) is de zaag niet geschikt. De kettingzaag is voor de doe-het-zelver bedoeld. Ze werd niet voor industrieël langdurig gebruik ontwikkeld.

De machine is voor gebruik door volwassenen bedoeld. Jongeren onder de 16 jaar mogen enkel onder toezicht de kettingzaag gebruiken.

De producent is niet verantwoordelijk voor schade die veroorzaakt wordt door foute bediening of door gebruik bij toepassingen waarvoor de zaag niet geschikt is.

Deze elektrische kettingzaag mag slechts door één persoon en uitsluitend voor het zagen van hout gebruikt worden. De kettingzaag moet met de rechterhand aan de achterste handgreep en met de linkerhand aan de voorste handgreep vastgehouden worden. Vóór gebruik van de kettingzaag moet de gebruiker alle in de gebruiksaanwij zing vermelde opmerkingen en aanwij zingen gelezen en begrepen hebben. De gebruiker moet gepaste persoonlij ke beschermingsmiddelen (PBM) dragen. Met de kettingzaag mag uitsluitend hout gezaagd worden. Materialen zoals bij - voorbeeld kunststof, steen, metaal of hout dat vreemde voorwerpen (bij voorbeeld spijkers of schroeven) omvat, mogen niet behandeld worden!

Algemene beschrijving

De afbeeldingen vindt u op de uitklapbare pagina's.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is:

• Elektrische Kettingzaag
• Zwaard (geleidingsrails)
• Ketting
• Beschermkoker voor zwaard
• Combinatiesleutel
• Gebruiksaanwijzing

Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

Functiebeschrijving

De kettingzaag wordt aangedreven door een elektromotor. De rondlopende ketting loopt over een zwaard (geleidingsrails). Het apparaat is uitgerust met een sneltstopkettingrem.

Door de automatische olievoorziening wordt de ketting continu gesmeerd. Ter bescherming van de gebruiker is de kettingzaag voorzien van verschillende veiligheidsvoorzieningen.

Hieronder wordt de functie van de bedieningsonderdelen omschreven..

Overzicht

1. Achterste handvat
2. Olietankdop
3. Kettingremhendel/voorste andvat
4. Zwaard
5. Ketting
6. Neuswiel
7. Moer
8. Kettingwielkap

9. Achterste handbescherming

10. Kabelhouder

11. Voedingskabel
12. Combinatiesleutel
13. Aan- en uitschakelaar
14. Startvergrendeling
15. Elektromotor
16. Voorste handvat
17. Klemhendel
18. Kettingvanger (niet zichtbaar)
19. Beschermkoker voor zwaard
    A 21. Kettingrondsel
    c 25. Oliepeil-indicatie
20. Minimummarkering "MIN" van de oliepeilindicatie
21. Sleutelgatboring

A 20. Railpinnen
A 22. Nok
A 23. Schroef
A 24. Hoek
D 27. Olietoevoer

Technische gegevens

Elektrische kettingzaag ...... PKS 1600 C2

Netspanning U ..... 230-240 V\~, 50 Hz

Prestatievermogen P ....1600 Watt

Veiligheidsklasse ...... II

Kettingsnelheid v0 14,5 m/s

Gewicht

(met zwaard en ketting) ...... ca. 4,3 kg

(zonder zwaard, ketting,

zwaardbeschermingskoker

en olie) ca. 3,6 kg

Olietank ca. 200 ml

Kettingsteek 3/8N1S-53E

Kettingpas 3/8"

Tanden van het kettingwiel 6

Zwaard ....Parkside 14" ZLA14-52-507P

Zwaardlengte 415 mm

Zaaglengte 340 mm

Geluidsdrukniveau

(L_pA) .....90,5 dB(A); KpA = 3 dB(A)

Geluidsvermogensniveau (LWA)

gemeten .... 101,5 dB(A); KWA = 3 dB(A)

gewaarborgd 105 dB(A)

Vibratie (ah) ...... Handgreep voor: 5,982

m/s ^2 , handgreep achter: 4,684 m/s ^2 , K=1,5 m/s ^2 Het product voldoet aan de eisen van

EN 61000-3-11 en er gelden speciale aansluitingsvoorwaarden. Dit betekent dat een gebruik aan vrij kiesbare aansluitingspunten niet toegestaan is. Het apparaat kan bij ongunstige netomstandigheden tot tijde-lijke spanningsfluctuaties leiden. Het produkt is uitsluitend bestemd voor gebruik in woonwijken met een ononderbroken stro-omvoerend vermogen van het net van ten minste 100 A per fase en gevoed door een distributienet met een nominale spanning van 230 V. U dient als gebruiker veilig te stellen - indien nodig in overleg met de energieleverancier - dat de continue belast-baarheid van het stroomnet bij de aansluiting op het openbare net toereikend is voor de aansluiting van dit product.

De geluids- en trillingswaarden werden bepaald overeenkomstig de in de verklaring van overeenstemming vermelde normen en voorschriften.

De vermelde totale trillingswaarden en geluidsemissiewaarden zijn gemeten volgens een genormeerde testprocedure en kun-nen worden gebruikt om een elektrisch gereedschap met een ander gereedschap te vergelijken.

De vermelde totale trillingswaarden en geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting.

⚠️ Waarschuwing: De trillings- en geluidsemissies kunnen tijdens het werkelijke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het elektrische werktuig wordt gebruikt en vooral van de aard van het bewerkte werkstuk.

Er moeten veiligheidsmaatregelen voor de bescherming van de gebruiker worden vastgelegd, die gebaseerd zijn op een inschatting van de trillingsbelasting in werkelij- ke gebruiksomstandigheden (hierbij moeten rekening worden gehou-den met alle onderdelen van de bedrij fscyclus, bijvoorbeeld die momenten waarop het elektrische apparaat is uitge-schakeld en die momenten waarop het is ingeschakeld maar onbelast draait).

Veiligheidsvoorschriften

Dit gedeelte behandelt de fundamentele veiligheidsrichtlij nen bij het werken met de elektrische kettingzaag.

Een elektrische kettingzaag is een gevaarlij ke machine, die bij fout of slordig gebruik ernstige of zelfs dodelij ke verwondingen kan veroorzaken. Let daarom op volgende richtlij nen voor zowel uw veiligheid als voor die van anderen en vraag bij onzekerheden een vakman om raad.

Symbolen op de zaag

Maakt u zich vooraleer u met de elektronische kettingzaag gaat werken met alle onderdelen vertrouwd. Oefen het hanteren van de zaag en

vraag uitleg aan een vakman i.v.m.het functioneren, werkwij ze en zaagtechnieken. Let op! De motor kan niet starten als de kettingrem vergrendeld is. Ontgrendel de kettingrem door de remhendel tegen het voorste handvat te duwen.

Lees de bij het apparaat behorende gebruiksaanwijzing en neem deze in acht!

Draag gehoorbescherming

Draag een veiligheidsbril

Draag hoofdbescherming

Draag tegen snijdwonden beschermende handschoenen!

Draag veiligheidsschoenen met een stevige zool!

Draag beschermende kleding!

Werk nooit met één hand.

Opgepast! Terugslag – let op voor terugslag van de machine

Stel de machine niet bloot aan vocht. De machine mag noch vochtig zijn noch in vochtige omgeving gebruikt worden.

Opgepast! Trek bij beschadiging of doorsnij den van de stroomdraad onmiddellijk de stekker uit het stopcontact.

Gegarandeerd akoestisch niveau

AUTO STOP

Kettingrem

Minimummarkering "MIN" van de oliepeilindicatie

Machines horen niet bij huishoudelijk afval thuis.

Zwaardlengte

340 mm De snijlengte

Veiligheidsklasse II (Dubbele isolatie)

Pictogrammen op en onder de kettingwielafdekking:

Looprichting van de zaagketting in acht nemen. Let op! Lees de gebruiksaanwijzing.

Looprichting van de zaagketting

Ketting steek

Richting van de zaagketting

Dikte van de aandrijfplaat van de ketting

Steek van de zaagketting

Symbool op de olietankdop: Smeer de zaagketting

Pictogram op de kettingremhendel:

Kettingrem: UIT

Kettingrem: AAN

Symbolen in de handleiding

Gevaarsymbolen met gegevens ter preventie van lichamelij ke letsels en materiële schade.

Gebodsteken met gegevens ter preventie van beschadigingen.

Draag beschermende handschoenen om snijwonden te vermijden!

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Algemene veiligheidsrichtlijnen

Maakt u zich vooraleer u met de elektronische kettingzaag gaat werken met alle onderdelen vertrouwd. Oefen het hanteren van de zaag (doorzagen van rond hout op een zaagbok) en vraag uitleg aan een ervaren gebruiker of een vakman i.v.m.het functioneren, werkwijze en zaagtechnieken.

Houd rekening met de geluidshinder en de lokale voorschriften bijhet vellen en zagen van bomen. Lokale voorschriften kunnen een controle op geschiktheid vereisen. Vraag dit na bijde bevoegde instantie.

Let op! Bijgebruik van elektrische gereedschappen dienen ter bescherming tegen een elektrische schok, lichamelij k letsel en brandgevaar de

volgende principiële veiligheidsmaatregelen in acht te worden genomen. Er bestaat een risico op lichamelijk letsel.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwij zingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst. Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

1) Veiligheid op de werkplaats:

a) Houd uw werkterrein netjes en goed verlicht. Wanorde of onverlichte werkterreinen kunnen tot ongevallen leiden.
b) Werk met de elektrische kettingzaag niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.
c) Houd kinderen en andere personen tij dens het gebruik van de elektrische kettingzaag op een veilige afstand. Bij afl eiding kunt u de controle over het apparaat verliezen.

2) Elektrische veiligheid:

a) De aansluitstekker van de

elektrische kettingzaag moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met randaarde. Ongewijzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.

c) Houd de elektrische kettingzaag op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd doeleinde om de elektrische kettingzaag te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel op een veilige afstand van hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte kabels verhogen het risico op een elektrische schok.

e) Als u met de elektrische kettingzaag in de open lucht werkt, gebruikt u enkel verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer verlaagt het risico op een elektrische schok.

f) Wanneer het gebruik van het elektrische gereedschapswerktuig in een vochtige omgeving niet te vermijden is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar reduceert het risico op een elektrische schok.

3) Veiligheid van personen:

NL BE

a) Wees aandacht, let erop wat u doet en ga met verstand aan het werk met de elektrische kettingzaag. Gebruik de elektrische kettingzaag niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Eén moment van onoplettendheid bijhet gebruik van de elektrische kettingzaag kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Afhankelijk van de aard en toepassing van het elektrische gereedschap zal het dragen van persoonlijke beschermingsuitrusting zoals slipvaste veiligheidsschoenen, een veiligheidshelm of gehoorbescherming het risico op lichamelijk letsel verlagen.

c) Voorkom een onbedoelde bedrijfstelling. Verzeker u ervan dat het elektrische gereedschap uitgeschakeld is voordat u het op de netstroom en/of de accu aansluit en voordat u het gereedschap oppakt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het elektrische gereedschap ingeschakeld p de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder het instellingsgereedschap of schroefsleutels voordat u de elektrische kettingzaag inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

e) Vermijd een abnormale lichaamshouding. Zorg voor een veilige stand en houd te allen tij de het evenwicht. Daardoor kunt u de elektrische kettingzaag in onverwachte

situaties beter controleren.

f) Draag geschikte kledij. Draag geen ruimzittende kleding of sieraden. Houd haar, kledijen handschoenen op een veilige afstand tot bewegende onderdelen. Loszittende kledij, sieraden of lang haar kan/kunnen door bewegende onderdelen vastgegrepen worden.

g) Wanneer stofafzuig- en opvangsystemen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze aangesloten zijn en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.

h) Laat u niet verleiden tot een vals gevoel van veiligheid en negeer nooit de veiligheidsregels voor elektrische gereedschappen, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrisch gereedschap. Onoplettende handelingen kunnen in fracties van seconden ernstig lichamelijk letsel tot gevolg hebben.

4) Gebruik en behandeling van het elektrisch gereedschap

a) Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijder de afneembare accu, voordat u instellingen aan het apparaat verricht, gebruiksaccessoires verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.
d) Bewaar de ongebruikte elektrische kettingzaag buiten het bereik van kinderen. Laat personen, die met het apparaat niet vertrouwd zijn of deze aanwij - zingen niet gelezen hebben, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt.
e) Onderhoud de elektrische kettingzaag met zorg. Controleer, of beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig beschadigd zijn, dat de werking van de elektrische kettingzaag in negatieve zin beïnvloed wordt.

Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen zijn aan slecht onderhouden elektrisch gereedschap te wijten.

f) Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snoeigereedschap met scherpe snoeikanten gaat minder klemmen en is gemakkelij ker te bedienen.
g) Gebruik de elektrische kettingzaag, toebehoren, inzetgereedschap, enz. in overeenstemming met deze aanwijzingen. Neem daarbijde arbeidsomstandigheden en de uit te voeren werkzaamheid in acht. Het

gebruik van de elektrische kettingzaag voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

h) Houd grepen en greepvlakken droog, schoon en vrijvan olie en vet. Gladde grepen en greepvlakken maken het moeilijk om elektrisch gereedschap in onvoorziene situaties veilig te bedienen en onder controle te houden.

5) Service:

a) Laat uw elektrisch gereedschap uitsluitend door gekwalifi ceerd, vakkundig geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Daardoor wordt gewaarborgd dat de veiligheid van het elektrische gereedschap gehandhaafd blijft.

Algemene veiligheidsinstructies voor kettingzagen

a) Houd bijeen draaiende zaag alle lichaamsdelen op een veilige afstand van de zaagketting.
Vergewis u vóór de start van de zaag dat de zaagketting niets raakt. Bijhet werken met een kettingzaag kan één moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting vastgegrepen worden.
b) Houd de kettingzaag altijd met uw rechterhand aan de achterste handgreep en uw linkerhand aan de voorste handgreep vast. Het vasthouden van de kettingzaak in een omgekeerde arbeidshouding verhoogt het risico op verwondingen en mag niet toegepast worden.
c) Houd het apparaat alleen vast

aan de geïsoleerde grijpylakken, omdat de zaagketting in contact kan komen met verborgen stroomgeleiders of met het

eigen netsnoer. Het contact van de zaagketting met een leiding die onder spanning staat, kan de metalen onderdelen van het apparaat onder spanning zetten en leiden tot elektrocutie.

d) Draag oogbescherming. Verdere persoonlijke beschermingsmiddelen voor gehoor, hoofd, handen, benen en voeten zijn aangeraden. Passende beschermende kledijvermindert het gevaar voor verwondingen door rondvliegend spaanmateriaal en een toevallige aanraking van de zaagketting.

e) Werk niet met de kettingzaag op een boom, een ladder, vanaf een dak of een onstabiel oppervlak. Als u op een dergelij ke manier werkt, bestaat het risico op ernstig letsel.

f) Let altijd op een vaste stand en gebruik de kettingzaag enkel wanneer u op een vaste, veilige en effen grond staat. Een glibberige ondergrond of instabiele standvlakken, zoals op een ladder, kunnen tot het verlies van het evenwicht of tot het verlies van de controle over de kettingzaag leiden.

g) Houd er bijhet snoeien van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de operator raken en/of de kettingzaag doen verliezen.

h) Wees uiterst voorzichtig bijhet snoeien van onderhout en jonge bomen. Het dunne materiaal kan in de zaagketting verstrikt geraken en op u slaan of u uit uw evenwicht brengen.

i) Draag de kettingzaag aan

de voorste handgreep in een uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Bijtransport of bewaring van de kettingzaag steeds de beschermende afdekking opzetten. Een zorgvuldige omgang met de kettingzaag verlaagt de waarschij nlij kheid dat er per vergissing contact met de draaiende zaagketting plaatsvindt.

i) Volg de aanwijzingen voor de smering, de kettingspanning en de wissel van toebehoren op. Een onoordeelkundig gespannen of gesmeerde ketting kan ofwel breken, ofwel het risico op terugslag verhogen.

k) Enkel hout zagen. De kettingzaag niet gebruiken voor werkzaamheden, waarvoor ze niet bestemd is - voorbeeld: gebruik de kettingzaag niet voor het zagen van plastic, metselwerk of bouwmaterialen, die niet van hout zijn. Het gebruik van de kettingzaag voor niet reglementair voorgeschreven werkzaamheden kan tot gevaarlijke situaties leiden.

I) Probeer geen boom te vellen voordat u een duidelijk inzicht hebt in alle bijbehorende procedures. De gebruiker of andere personen kunnen door een vallende boom ernstig verwond raken.

Veiligheidsmaatregelen tegen terugslag

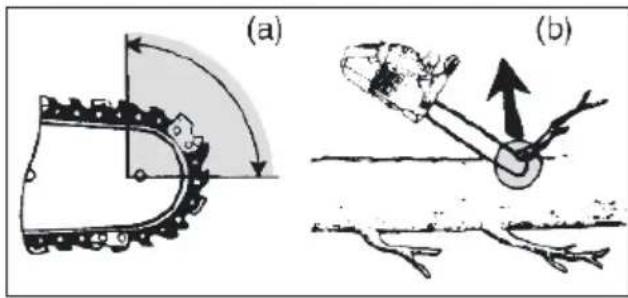

Opgepast terugslag! Let tijdens het werken op terugslag van de machine. Er bestaat verwondinggevaar. U kan terugslag vermijden door behoedzaamheid en de juiste zaagtechniek.

• Terugslag kan zich voordoen wanneer het uiteinde van de geleiderail een voorwerp raakt of wanneer het hout kromt en de kettingzaag in de snede vastklemt (zie afb. 1, b).
• Een aanraking met het uiteinde van de rail kan in sommige gevallen tot een onverwachte, achterwaarts gerichte reactie leiden, waarbijde geleiderail opwaarts en in de richting van de met de bediening belaste persoon geslagen wordt (zie afb. 1, a).
• Het vastzitten van de kettingzaag aan de bovenkant van de geleiderail kan de rail fel in de richting van de operator terugstoten.
• ledere van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich mogelijk kerwij s ernstig verwondt. Vertrouw niet uitsluitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om vrijvan gevaar voor ongevallen en verwondingen te kunnen werken.

Een terugslag is het gevolg van een verkeerd of ontbrekend gebruik van het elektrische gereedschap. De terugslag kan door gepaste voorzorgsmaatregelen, zoals hierna beschreven, verkomen worden:

a) Houd de zaag met beide handen vast, waarbijduim en vinger de handgrepen van de kettingzaag omsluiten. Breng uw

lichaam en armen in een positie, waarin u tegen de terugslagkrachten bestand kunt zijn. Als er gepaste maatregelen getroffen worden, kan de met de bediening belaste persoon de terugslagkrachten meester zijn. Noot de kettingzaag loslaten.

b) Vermijd een abnormale lichaamshouding en zaag niet boven schouderhoogte. Daardoor wordt een onopzettelijk contact met het uiteinde van de rail vermeden en een betere controle van de kettingzaag in onverwachte situaties mogelijk gemaakt.
c) Gebruik steeds door de fabrikant voorgeschreven reserverails en zaagkettingen. Verkeerde reserverails en zaagkettingen kunnen tot een scheur van de ketting en/of tot een terugslag leiden.
d) Houd u aan de aanwijzingen vanwege de fabrikant voor het scherpen en het onderhouden van de zaagketting. Te lage dieptebegrenzers verhogen de helling tot terugslag.
e) Volg alle instructies op wanneer u de kettingzaag ontdoet van opgehoopt materiaal, deze opslaat of onderhoud uitvoert. Zorg ervoor dat de schakelaar uitgeschakeld en de netstekker verwij derd is. On-verwachte werking van de kettingzaag bijhet verwijderen van materiaalophopin-gen of tijdens onderhoud kan ernstig let-sel veroorzaken.

Restrisico's

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewij ze en uitvoering van dit elektrische gereedschap voordoen:

a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt.

NL BE

c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt.

Waarschuwing! Dit elektrische gereedschap produceert tij dens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelij ke verwondingen te verminderen, adviseren wijpersonen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt.

Verdergaande veiligheidsinstructies

• Wanneer het netsnoer van dit apparaat beschadigd is, moet het door de fabrikant of door zijn klantenservice of door een vergelijkbaar gekwalifi ceerd persoon worden vervangen, om gevaar te voorkomen.
• Leg het netsnoer zodanig, dat het tij dens het zagen niet door takken of dergelijke vastgegrepen wordt.
• Gebruik een aardlekschakelaar (Residential Current Device) met een aanspreekstroom van maximaal 30 mA.
• Respecteer zorgvuldig de onderhouds-, controle- en service-instructies in deze gebruiksaanwijzing. Beschadigde veiligheidsinrichtingen en onderdelen moeten door het vakkundige personeel van ons servicecenter gerepareerd of vervangen worden, voor zover er niet iets anders aangegeven is in de gebruiksaanwijzingen.

- Het is aanbevolen dat een eerste gebruiker het snijden van rondhout op een zaagbok of onderstel zou oefenen.

- Gebruik alleen toegestane netsnoeren type H07RN-F, die maximaal 75 m lang zijn en die voor gebruik in de openlucht bedoeld zijn. De doorsnede van de litzedraad moet minstens 1,0 mm2 bedragen. Rol een kabelhaspel vóór gebruik steeds volledig af. Controleer de netkabel op schade.

- Waarschuwing! Dit elektrische gereedschap genereert tijdens het bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten negatief beïnvloeden. Om het risico op ernstige of dodelijke letsels te reduceren, adviseren wijpersonen met medische implantaten om hun arts en de fabrikant van het medische implantaat te raadplegen voordat zijde machine bedienen.

- Ga bij zaagwerkzaamheden op een helling altijd boven de boomstam staan. Om op het moment van het „doorzagen“ de volledige controle te behouden, dient u tegen het einde van het zagen de druk te reduceren zonder de vaste greep op de handgrepen van de kettingzaag te lossen. Zorg ervoor dat de zaagketting de grond niet raakt. Is de snede gemaakt, wacht dan tot de zaagketting stilstaat alvorens de elektrische kettingzaag daar te verwijderen. Schakel de motor van de elektrische kettingzaag steeds uit alvorens van boom te veranderen.

- Vuil, stenen, losse schors, nagels, klemmen en draad moeten van de boom worden verwijderd.

- Gebruik de kettingzaag niet zonder smering en vul hem tijdig bij voordat de tank leeg is.

- Gebruik enkel aanbevolen smeermiddelen.

Veiligheidsfunkties

1 achterste handvat met bescherming voor de hand (9)

beschermt de hand tegen takken en twijgen en als de ketting losspringt.

3 kettingremhendel / bescherming van de hand

Veiligheidsvoorziening, die de ketting bijterugslag onmiddellijk stopzet; de hendel is ook manueel te gebruiken; beschermt de linker hand van de gebruiker als deze van het voorste handvat afglij dt..

De motor kan niet starten als de kettingrem vergrendeld is.

5 ketting met lichte terugslag

helpt u door speciaal ontwikkelde veiligheids voorzieningen terugslagen op te vangen.

13 Aan-/uitschakelaar met kettingblokkering

bijloslaten van de aan- en uitschakelaar stopt de machine onmiddellijk

14 startvergrendeling

om de machine te kunnen starten, moet eerst de startvergrendeling ontgrendeld worden.

15 elektromotor

is om veiligheidsredenen dubbel geïsoleerd

17 klemmhendel

versterkt de stabiliteit als vertikale snedes doorgevoerd worden en maakt het zagen makkelijker.

18 kettingbout

vermindert het gevaar voor verwondingen als de ketting breekt of losspringt.

Montage

! Draag bijhet werken met de kettingzaag altijd veiligheidshandschoenen en gebruik enkel de originele onderdelen. Trek de stekker uit als u aan de machine zelf wil werken. Er bestaat gevaar voor verwondingen!

Vóór u de elektrische kettingzaag in gebruik neemt, moet u:

- Zwaard, zaagketting en kettingafdekking monteren,

- de zaagketting spannen,

- kettingolie bijvullen,

- de werking van de kettingrem en het automatische oliesysteem controleren.

Zaagketting en zwaard monteren

1. Plaats de zaag op een vlakke ondergrond.

2. Draai de moer (7) met de combinatiesleutel (12) linksom (5), om de kettingwielafdekking (8) te verwijderen.

3. Schakel de zaag uit en trek de stekker uit het stopcontact.

4. Leg de zaagketting (5) in de zwaardsleuf. Houd het zwaard (4) voor de montage in een hoek van ca. 45 gra-den naar boven gezwenkt om de zaagketting gemakkelijker van het kettingrondsel (21) te kunnen brengen. Het is normaal als de zaagketting doorhangt. De zaagketting (5) wordt via de afbuigster (6) afgebogen.

5. Plaats het zwaard (4) en de ketting (5) op de railpin (20). Als de neus, rechts onder de railpin (20), in de onderste ronde uitsparing aan het zwaard (4) zit, zit het zwaard (4) juist. Het is normaal

NL BE

dat de ketting (5) doorhangt.

1. Span de zaagketting (5) voor, door de schroef (23) met de combinatiesleutel (12) rechtsom te draaien (zie ook „Zaagketting spannen“).
2. Zet de kettingwielafdekking (8) op. De hoek (24) op de kettingwielafdekking (8) moet eerst in de daartoe voorziene inkeping op het apparaat worden gestoken. Draai de moer (7) vast.

Opgepast!

De zaag kan olie verliezen.

Let u alstublieft erop dat de zaag na gebruik kan naoliën of leeglopen, vooral als ze zijdelings of op kop wordt gelegerd. Dit is normaal en wordt door de noodzakelijke verluchtingsopeningen in de bovenste tankrand veroorzaakt en is geen reden tot klacht. Aangezien elke zag in de productie gekontrolleerd en met olie getest wordt, kan het zijn dat ondanks lediging een klein beetje olie in de tank gebleven is, welke tijdens het transport de behuizing licht met olie bevuïld. Maak de behuizing met een vod schoon.

Vooraleer u de ketting vervangt, moet de gleuf van de geleidingsrail worden schoongemaakt omdat bijaanwezige vuilafzettingen de ketting uit de rail kan springen. Het vuil kan ook de kettingolie opzuigen. Het gevolg zou zijn dat de kettingolie niet of slechts in geringe mate aan de onderkant van de rail komt en de smering dus gereduceerd wordt.

Ketting aanspannen

Het regelmatig aanspannen van de ketting dient voor de veiligheid van de gebruiker en vermindert of verhindert slijtage en kettingschade. We raden de gebruiker aan voor het aanvatten van het werk en met intervallen van ca. 10 minuten de kettingspanning te controleren en indien nodig te corrigeren.

Tijdens werken met de zaag wordt de ketting warm en zet daardoor een beetje uit. Met dit "langer worden" moet in het bij zonder bij nieuwe kettingen rekening worden gehouden.

De ketting niet aanspannen of vervangen als deze nog heet is,

omdat ze na het afkoelen opnieuw een beetje inkrimpt. Bij niet-naleving kan dit leiden tot schade aan de geleidingsrail of de motor, omdat de ketting dan te strak rond het zwaard ligt. Kettingspanning en -smering beïnvloeden aanzienlij k de levensduur van de ketting.

De ketting is juist aangespand als ze aan de onderkant van het zwaard niet doorhangt en men met de hand de ketting er volledig kan omheen trekken. Bij het trekken aan de zaagketting met een trekkracht van 9 N (ca. 1 kg) mag de afstand tussen de zaagketting en de geleidingsrail niet meer dan 2 mm bedragen.

10 min 9 N max. 2 mm

Zaagketting aanspannen

1. Controleer of de kettingrem los staat, d.w.z. of de kettingrem tegen (3) de voorste handgreep (16) is gedrukt.

2. Draai de moer (7) los met de combinatiesleutel (12) door deze linksom te draaien (5).

3. Voor het aanspannen van de zaagketting draait u de schroef (23) rechtsom (ü). Voor het verminderen van de spanning draait u de schroef (23) tegen uurw - zerszin(ü).

4. Draai de moer (7) weer vast ( Ⓤ ).

Een nieuwe zaagketting moet u na minimaal 5 zaagsneden nogmaals opspannen.

Kettingsmering

Zwaard en ketting mogen nooit zonder olie vallen. Gebruikt u de elektrische kettingzaag met te weinig olie, worden de prestaties van de zaag minder en wordt de levensduur korter, aangezien de ketting sneller stomp wordt. Bil te weinig olie is er rookontwikkeling of een verkleuring van het zwaard zichtbaar.

Zodra de motor versnelt, vloeit ook de olie sneller naar het zwaard (4) toe.

Kettingolie bilvullen:

- Controleer regelmatig de oliepeilindicatie (25) en vul bij bereiken van de minimummarkering "MIN" (26) van de oliepeilindicatie olie bij. Het volume van de olietank vindt u in het hoofdstuk „Technische gegevens“.

- Gebruik bio-olie, dat additieven voor het reduceren van wrijving en slijtage bevat. U kunt deze via onze onlineshop bestellen. Als u geen bio-olie beschikbaar hebt, gebruik dan kettingsmeerolie met een laag gehalte aan kleefadditieven.

- Maak de olietank leeg als u langere werkpauzes (6-8 weken) inlast.

1. Draai de dop van de olietank (2) en vul de tank met kettingolie.

2. veeg eventueel gemorste olie weg en sluit de dop weer

Schakel altijd het apparaat uit en laat de motor afkoelen voordat u kettingolie ingiet. Doordat er olie overloopt, ontstaat er brandgevaar.

Bedienen van de kettingzaag

Start de kettingzaag pas als het zwaard, de ketting en de kettingwielbescherming juist gemonteerd zijn n. Let erop, dat de netspanning overeenkomt met het typelabel op de machine. Let bij het starten op een stabiele houding. Wees er zeker van voor het starten dat de elektrische kettingzaag geen voorwerpen raakt.

Opgelet! De zaag kan olie verliezen, zie „Montage - Zaagketting en zwaard monteren“.

Starten

1. Kontroleer voor het starten of er genoeg olie in de tank is, vul anders olie bij (zie gedeelte over ingebruikname).

2. Vorm aan het einde van de verlengkabel een lus en plaats deze in de trekont lasting (10) aan de achterste greep (1).

3. Sluit de machine op de netspanning aan.

4. Ontgrendel de kettingrem door de remhendel (3) tegen het voorste handvat (16) te drukken.

5. houdt de elektrische kettingzaag goed met beide handen vast, met de rechter hand aan het achterste (1) en met de

NL BE

linker hand aan het voorste handvat (16). Duimen en vingers moeten de handvaten goed omsluiten.

1. Voor het starten ontgrendelt u met de rechter duim de startvergrendeling (14) en drukt dan op de aan- en uitschakelaar (13), de elektro-motor loopt nu met de hoogste snelheid. Laat de startvergrendeling los.
2. De motorzaag stopt als u de aan- en uitschakelaar (13) weer loslaat. Een continu-schakeling is niet mogelijk.

F Kettingrem kontroleren

De motor kan niet starten als de kettingrem vergrendeld is.

1. Leg de elektrische kettingzaag op een vaste, effen ondergrond. Ze mag niet met voorwerpen in aanraking komen.
2. Sluit de machine op de netspanning aan.
3. Ontgrendel de kettingrem door de remhendel (3) tegen het voorste handvat te duwen (16).
4. Houdt de elektrische kettingzaag goed met beide handen vast, met de rechter hand aan het achterste (1) en met de linker hand aan het voorste handvat (16). Duimen en vingers moeten de handvaten goed omsluiten.
5. Start de elektrische kettingzaag.
6. bedien bij lopende motor de kettingremhendel (3) met de linker hand. Schuif hiertoe de kettingremhendel/ voorste handbescherming (3) weg van de voorste greep (16). Ketting moeten abrupt stoppt.
7. Als de kettingrem goed functioneert, laat u de aan-/uitschakelaar los en haalt u de rem van de ketting.

! Indien de kettingrem niet

goed funtioneert, mag u de elektrische kettingzaag niet gebruiken. Neem contact op met het „Service-center“.

Kettingsmering kontroleren

Kontroleer voor het starten het oliepeil en de kettingsmering.

- Start de kettingzaag en houdt ze boven een lichte ondergrond. De zaag mag de bodem niet aanraken.

Als u oliesporen ziet, funktioneert de kettingzaag naar behoren.

Als er geen oliespoor zichtbaar is, reinig dan eventueel de oliedoorlaat of laat de elektrische kettingzaag door onze klantenservice repareren.

D Reinig de olietoevoer van het zwaard (27) om een optimale, automatische oliebevloeiing van de ketting tijdens het zagen te garanderen. Maak hiervoor gebruik van een kwast of een doek, om resten uit de oliedoorlaat te verwijderen.

A Zwaard/Sägekette vervangen

1. Schakel de zaag uit en trek de stekker uit het stopcontact (11).
2. Plaats de zaag op een vlakke ondergrond.
3. Draai de moer (7) en de schroef (23) linksom (5), om de kettingspanning te verminderen en de kettingwielafdekking (8) te verwijderen.
4. Verwijder het zwaard en de ketting (5). Houd het zwaard (4) voor de demontage in een hoek van ca. 45 graden naar boven gezwenkt om de zaagketting gemakkelijker van het kettingrondsel (21) te kunnen afnemen.
5. Vervang het zwaard/de zaagketting en monteer zwaard en zaagketting zoals onder „Zaagketting en zwaard monteren“ beschreven.

Zaagtechnieken

Allgemeen

• U heeft een betere kontrole over de zaag als u met de onderkant van het zwaard (met trekkende ketting) en niet met de bovenkant van het zwaard (met schuivende ketting) zaagt.
• De ketting mag tijdens of na het doorzagen noch de aarde noch andere voorwerpen aanraken.
• Let op dat de zaagketting nooit in de zaagsnede wordt geklemd. De boomstam mag niet breken of scheuren.
• Let ook op de veiligheidsmaatregelen i.v.m. terugslag (zie veiligheidsvoorschriften).
• Ga bij zaagwerkzaamheden op een helling altijd boven de boomstam staan. Om op het moment van het „doorzagen“ de volledige controle te

behouden, dient u tegen het einde van het zagen de druk te reduceren zonder de vaste greep op de handgrepen van de kettingzaag te lossen. Zorg ervoor dat de zaagketting de grond niet raakt. Is de snede gemaakt, wacht dan tot de zaagketting stilstaat alvorens de elektrische kettingzaag daar te verwijderen. Schakel de motor van de elektrische kettingzaag steeds uit alvorens van boom te veranderen.

- Vuil, stenen, losse schors, nagels, klemmen en draad moeten van de boom worden verwijderd.

Als de ketting vast komt te zitten, probeer dan in geen geval de elektrische kettingzaag met geweld uit de boom te trekken. Er bestaat verwondingsgevaar. Zet de motor af en gebruik een wig of een hefboomarm om de elektrische kettingzaag los te krijgen.

Bomen vellen

Er is veel ervaring vereist om bomen te vellen. Vel enkel bomen als u zeker en veilig met de elektrische kettingzaag kan omgaan. Gebruik de elektrische kettingzaag in ieder geval niet als u zich onzeker voelt.

Wij raden onervaren gebruikers veiligheidshalve af om een boomstam te vellen waarvan de diameter groter is dan de lengte van het zwaard.

- Let erop dat er geen mensen of dieren

NL BE

in de buurt van het werkterrein zi n. De veilige afstand tussen de te vellen boom en de eerstvolgende werkplaats moet 2 ½ boomlengte bedragen.

- Let op de valrichting: De gebruiker moet zich veilig in de buurt van de gevelde boom kunnen bewegen om de boom gemakkelijk te kunnen inkorten en er de takken van te verwijderen. Het moet worden voorkomen dat de vallende boom in een andere boom wordt gevangen. Let op de natuurlij ke valrichting, die afhangt van de helling en kromheid van de boom, windrichting, de locatie van grotere takken en het aantal takken.

• Voor zagen op hellingen moet de operator van de kettingzaag in het veld boven de te kappen boom blijven, omdat de boom waarschij nlij k na het kappen zal rollen of naar beneden glij den.
• Kleine bomen met een diameter van 15-18 cm kunnen normaal met 1 snede afgezaagd worden.
• Bij bomen met een grotere diameter moet er met kerfsnijwerk en een valsnede gewerkt worden (zie.

FVel geen boom als er een sterke of draaiende wind is of als er gevaar voor beschadiging van eigendom bestaat of als de boom op leidingen zou kunnen vallen. Bijhet vallen van bomen moet erop gelet worden dat andere personen niet blootgesteld worden aan gevaar, dat er geen toevoerleidingen worden geraakt en dat er geen zaakschade veroorzaakt wordt. Komt een boom met een

voedingskabel in aanraking, dan moet het nutsbedrijf onmiddellijk op de hoogte worden gebracht.

Zet onmiddellijk na einde van de werkzaamheden de oorbescherming af zodat u waarschuwingssignalen en geluiden kan horen.

1. Snoeien:

Verwijder takken die naar beneden hangen door even boven de tak te beginnen. Snoei nooit hoger dan op schouderhoogte.

2. Vluchttraject:

Verwijder het kreupelhout rondom de boom, zodat u zich eenvoudig kunt terugtrekken. Het vluchttraject (1) dient in ongeveer 45° te staan op de geplande valrichting (2).

3. Kerven zagen

Maak een valkerf in de richting waarin de boom moet vallen. Begin met de onderste, horizontale snede. De zaagdiepte moet ongeveer 1/3 van de stamdiameter bedragen. Maak nu een schuine zaagsnede met een snijhoek van ongeveer 45°, van bovenaf, die precies op de onderste zaagsnede uitkomt. Daardoor wordt vermeden dat de zaagketting of de geleidingsrail bij de tweede inkeping ingeklemd raakt.

Ga nooit voor een boom staan die ingekerfd is.

4. Valsnede (B)

FVoer de velsnede van de andere kant van de stam uit, terwij l u links van de boomstam staat en met trekkende zaagketting (met de onderkant van het zwaard) zaagt.

. De valsnede moet horizontaal 5 cm boven de horizontale kerfsnede verlopen.

De valsnede moet zo diep zijn dat de afstand tussen valsnede en kerflijn minstens 1/10 van de stamdiameter bedraagt. Het niet doorgezaagde deel van de stam wordt als breekmaat omschreven.

Het scharnierstuk verhindert dat de boom draait en in de verkeerde richting valt. Zaag het scharnierstuk niet door.

Als de velsnede aan het scharnierstuk wordt benaderd, zou de boom moeten beginnen te vallen.

Als blijkt dat de boom eventueel niet in de gewenste richting valt of terug neigt en de zaagketting klem komt te zitten, onderbreekt u de velsnede. Gebruik een wig van hout, kunststof of aluminium om de snede te openen en de boom om te leggen in de gewenste vallijn.

1. Schuif een wig of een breekijzer in de valsnede van zodra deze diep genoeg is, om vastklemmen van het zwaard te vermijden.

R 6. als de stamdiameter groter is dan de lengte van het zwaard, maak dan 2 snedes.

1. Na het zagen van de valsnede valt de boom vanzelf of met behulp van de wig of het breekijzer.

Trek de zaag uit de snede, schakel de motor uit, leg de elektrische kettingzaag neer en verlaat het terrein via de vluchtweg van zodra de boom begint te vallen. Let op voor de vallende takken en struikel niet.

N Snoeien

Met snoeien wordt het afzagen van takken en twijgen van een gevelde boom bedoeld.

Er gebeuren vaak ongelukken bij het snoeien. Zaag nooit takken af als u op een boomstam staat. Let op een eventuele terugslag als takken onder spanning staan.

• Verwijder de zijtakken pas na het doorzagen.
• Onder spanning staande takken moeten van onder naar boven gezaagd worden om vastklemmen van de kettingzaag te voorkomen.
• Bijhet afzagen van dikkere takken gebruikt men dezelfde techniek als bijhet verzagen.
• Werk links van de stam en zo dicht mogelijk bij de elektrische kettingzaag. Laat het gewicht van de zaag zoveel mogelijk op de stam rusten.
• Verander van plaats om takken aan de andere kant van de stam af te zagen.
• Vertakte takken worden apart afgezaagd.
• Kleinere takken, zoals afb. N, met een snijbeweging afsnijden.

Doorzagen

Doorzagen is het zagen van de gevelde boom in kleinere, te hanteren stukken.

• Let erop dat de ketting tij dens het zagen niet de aarde raakt.
• Zorg voor een goede, stabiele houding en stelt u zich op steile terreinen boven de stam.

NL BE

- Zorg ervoor dat u stabiel staat en dat uw lichaamsgewicht gelijkmatig is verdeeld over beide voeten. Indien mogelijk moet de stam zijn geplaatst op takken, balken of wiggen of erdoor ondersteund worden. Volg de eenvoudige aanwijzingen voor gemakkelijk zagen.

J 1. Stam ligt op de grond

Zaag de stam langs boven volledig door en let erop, op het einde de bodem niet te raken. Indien de stam kan worden gedraaid, zaagt u hem voor 2/3 door. Vervolgens draait u de stam om en zaagt u de rest van boven naar beneden door.

K 2. Stam is aan 1 kant gestut

Zaag de stam eerst van beneden naar boven (met de bovenkant van het zwaard) voor 1/3 door, om te voorkomen dat stam scheurt. Zaag vervolgens de boom van boven naar beneden (met de onderkant van het zwaard) naar de eerste zaagsnede toe, om te voorkomen dat de ketting wordt vastgeklemd.

L 3. Stam is aan beide kanten

gestut

Zaag de stam eerst van boven naar beneden (met de onderkant van het zwaard) voor 1/3 door. Zaag de stam vervolgens van onder naar boven (met de bovenkant van het zwaard) door, tot de onderste zaagsnede is bereikt.

M 4. Zagen op een zaagbok

Houd de elektrische kettingzaag met beide handen stevig vast en beweeg de kettingzaag tijdens het zagen van het lichaam af. Als de stam is doorgezaagd, brengt u de zaag rechts langs uw lichaam (1).

Houd uw linkerarm zo recht mogelijk (2). Let op de vallende stam. Ga zo staan, dat de vallende stam geen gevaar oplevert. Let op uw voeten. De vallende stam kan op uw voeten vallen. Denk ook om uw evenwicht (3).

Onderhoud en reiniging

Voer onderhouds- en reinigingswerkzaamheden hoofdzakelij k bij

uitgeschakelde motor en uitgetrokken stekker uit. Verwondinggevaar! Laat

onderhoudswerkzaamheden die niet in deze handleiding worden genoemd door onze werkplaats uitvoeren. Gebruik enkel originele vervangstukken. Laat de machine eerst afkoelen vooraleer u de machine gaat reinigen of herstellen. Gevaar voor verbranding!

Reiniging

- Reinig de machine grondig na elk gebruik. Daardoor verlengt u de levensduur van de machine en vermijdt u ongelukken.

- Houdt de handvaten benzine-, olie- en vetvrij. Maak de handvaten indien nodig met een vochtige, in zeep gewassen vod schoon. Gebruik geen oplosmiddel of benzine voor het reinigen!

- Reinig na elk gebruik de ketting. Gebruik hiervoor een penseel of handveger. Gebruik geen vloeistoffen voor het reinigen van de ketting. Na reiniging de ketting licht met olie instrijken.

- Verwijder voor het schoonmaken ook de kettingwielafdekking (8), om ook op

die plaats te kunnen schoonmaken.

• Reinig het zwaard (4)
- Reinig de verluchtingsgaten en de oppervlakken van de machine met een penseel, handveger of droge vod. Gebruik geen vloeistoffen voor het reinigen.

- Reinig de olietoevoer van het zwaard (27) om een optimale, automatische oliebevloeiing van de ketting tijdens het zagen te garanderen. Maak hiervoor gebruik van een kwast of een doek, om resten uit de oliedoorlaat te verwij deren.

Onderhoudsintervallen

Voer de in onderstaande tabel opgesomde onderhoudswerkzaamheden regelmatig uit. Door regelmatig onderhoud van uw zaag wordt haar levensduur verlengd. Bovendien kan u dan optimaal zagen en worden ongelukken vermeden.

Tabel onderhoudsintervallen

Machine-onderdeel	Uit te voeren	Voor elk gebruik	Na 10 uur gebruik	Na elk gebruik
Onderdelen van de kettingrem	Controleren, indien nodig vervangen	√
Kettingwiel ( A 21)	Controleren, indien nodig vervangen	√
Ketting (5)	Controleren, oliën, indien nodig slij pen of vervangen	√
Ketting (5) Reinigen en oliën				√
Zwaard (4)	Controleren, reinigen, oliën	√		√
Zwaard (4) Zwaard omdraaien			√
Olie-automatisme	Olie-automatisme kontroleren en ev. olietoevoer reinigen	√

Ketting slijpen

Een fout geslepen ketting verhoogt het risico op terugslag! Gebruik snijvaste handschoenen als u aan de ketting of het zwaard werkt.

Een scherpe ketting garandeert optimale prestaties. Ze gaat moeiteloos door het hout en laat grote, lange houtspanen achter. Als u het zwaard door het hout moet duwen en de houtspanen zeer klein zijn, betekent dat dat de ketting stomp is. Als de ketting zeer stomp is, heeft men überhaupt geen spanen, alleen houtstof.

- De zagende delen van de ketting zijn de snij -onderdelen die uit een zaagtand en een dieptebegrenzer

bestaan. Het hoogteverschil tussen deze twee bepaalt de slijpdiepte.

- Bijhet slijpen van de zaagtanden moeten volgende waarden in acht genomen worden:

- slijpdiepte (0,65 mm)

Afwijkingen van de aangegeven maten van de slijpgeometrie kunnen de neiging van de machine tot terugslag verhogen. Vergroot het gevaar op ongevallen.

Voor het slijpen van een zaagketting is enige oefening vereist. Bovendien is speciaal

gereedschap nodig om de zaagketting te slij pen, waarbij ervoor moet worden gezorgd dat de ketting in de juiste hoek en op de juiste diepte wordt geslepen. Ga te werk volgens de instructies van uw zaagkettingslij per. Voor de onervaren gebruiker van kettingza- gen raden wij aan de zaagketting door een vakman of een gespecialiseerde werkplaats te laten slij pen of de ketting te laten vervangen..

1. Schakel de zaag uit en trek de stekker uit het stopcontact:
2. Verwijder de ketting (zie hoofdstuk, Bedienen van de kettingzaag'). Om te zorgen dat de tanden goed kunnen worden geslepen, dient de ketting strak rond het zwaard te zitten.
3. Voor het slij pen is een ronde vij l met een diameter van 4,0 mm vereist.

Andere diameters beschadigen de ketting en verhogen het gevaar op ongevallen bij het werken met de zaag.

1. Slijp enkel van binnen naar buiten. Leidt de veil van de binnenkant van de zaagtand naar buiten. Houdt de veil omhoog als u ze terugtrekt.
2. Slijp eerst de tanden aan een kant. Draai dan de zaagketting om en slijp de tanden aan de andere kant.
3. De ketting is versleten en moet door een nieuwe vervangen worden als er slechts nog ca. 4 mm van de zaagtand over is.
4. Na het slij pen, moeten alle snijdelen even lang en breed zijn.
5. Na 3 keer slijpen, moet telkens de slijpdiepte (dieptebegrenzing) gekontroleerd worden en de hoogte met

behulp van een platte vij l aangepast worden. De dieptebegrenzing moet ca. 0,65 mm tegenover de zaagtand naar achter geplaatst worden. Rond daarna de dieptebegrenzing een beetje naar voor af.

Spanning instellen

Het instellen van de kettingspanning is in het gedeelte over Montage, kettingzaag spannen, beschreven.

Nieuwe ketting laten inlopen

Bij een nieuwe ketting vermindert de spankracht na enige tij d. Daarom moet u na de eerste 5 snedes, daarna in grotere afstanden, de ketting opnieuw aanspannen.

Bevestig nooit een ketting op een afgesleten aandrij fwiel of een beschadigd zwaard.

Zwaard onderhouden

Gebruik snij vaste handschoenen als u aan de ketting of het zwaard werkt.

1. Schakel de zaag uit en trek de stekker uit (11).
2. Neem de kettingwielbescherming (8), de ketting (5) en het zwaard (4) af.
3. Kontroleer het zwaard op slij tage. Verwij der beschadigingen op het geleispoor met een platte vij l.
4. Reinig de olietoevoer van het zwaard (27) om een optimale, automatische oliebevloeiing van de ketting tij dens het zagen te garanderen.
5. Monteer zwaard (4), ketting (5) en kettingwielbescherming (8) en span de

NL BE

ketting aan.

Bi optimale oliedoorvoer en juist ingestelde olietoevoerknop sproeit de ketting enkele seconden automatisch een beetje olie nadat de zaag wordt gestart

Zwaard omdraaien

Gebruik snijvaste handschoenen als u aan de ketting of het zwaard werkt.

Het zwaard (4) moet na alle 10 minuten gebruik omgedraaid worden, om een gelij kmatige slijtage te garanderen.

1. Schakel de zaag uit en trek de stekker uit (11).
2. Neem de kettingwielbescherming (8), de ketting (5) en het zwaard (4) af.
3. Draai het zwaard om zijn horizontale as en monteer zwaard en ketting zoals onder „Zaagketting en zwaard monteren“ beschreven. Let daarbij op de looprichting van de zaagketting!

Looprichting van de zaagketting

Oriënteert u zich bij de uitlij ning van de zaagketting (5) aan het pictogram onder de kettingwielafdekking (8), wanneer het zwaard gedraaid wordt. De op het zwaard afgebeelde looprichting klopt dan niet meer.

Opslag

• Reinig het apparaat alvorens het weg te bergen.
• Maak de olietank leeg als u langere werkpauzes inlast. Verwij der de oude

olie op een milieuvriendelij ke wij ze (zie "Afvoer van afval/Milieubescherming").

• Breng de zwaardbeschermer (19) aan.
• Bewaar het apparaat op een droge, stofvrij e plek en buiten bereik van kinderen.

Wandmontage

Met de sleutelgatboring (28) aan de onderkant van het apparaat kunt u het aan de wand hangen.

• Breng een schroef met een plug aan op een gepaste positie op de wand.
• De diameter van de schroefkop moet tussen ongeveer 10 mm bedragen.
• Laat de schroefkop ongeveer 10 mm uit de wand steken.
• U kunt het apparaat met de opening aan de onderkant aan de schroef hangen en het apparaat tot aan de aanslag naar beneden trekken.

Zorg er tijdens het boren voor dat u geen nutsleidingen raakt. Gebruik geschikte detectoren om de leidingen op te sporen of raadpleeg een installatieplan. Contact met elektrische leidingen kan leiden tot een elektrische schok en brand, contact met een gasleiding kan leiden tot een ontploffi ng. Beschadiging van een waterleiding kan leiden tot materiële schade en een elektrische schok.

Berging en milieu

Giet afgwerkte olie niet in de riool of afvoer. Ontdoet u zich op een milieuvriendelij ke manier van uw afgewerkte olie, geef

de oli aan een afvalinzamelpunt af. Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclagepunt.

Elektrische apparaten horen niet thuis bij het huisvuil.

Gebruikte elektrische apparaten moeten gescheiden worden ingezameld en op een milieuvriendelij ke manier worden gerecycleerd.

Afhankelij k van de omzetting in nationaal recht, hebt u de volgende mogelijk kheden:

- retourneren naar een verkooppunt:

Levensmiddelenhandelaren met een totale verkoopoppervlakte van ten minste 800 vierkante meter die elektrische en elektronische apparatuur meermaals per kalenderjaar of permanent op de markt aanbieden en ter beschikking stellen, zij n verplicht oude elektrische en elektronische apparatuur kosteloos terug te nemen. Bij de overhandiging van een nieuw elektrisch of elektronisch apparaat aan een eindgebruiker, moeten zij het oude apparaat van de eindgebruiker van hetzelfde type apparaat, dat in wezen dezelfde functies vervult als het nieuwe apparaat, terugnemen op het verkooppunt of in de onmiddellij ke buurt van het verkooppunt gratis en zonder aankoop van een elektrisch apparaat - of moeten zij op verzoek van de eindgebruiker gratis tot drie oude elektrische of elektronische apparaten per type die niet groter zijn dan 25 centimeter in een uitwendige

afmeting, terugnemen op de plaats van levering of in de onmiddellij ke nabij heid daarvan.

• aan een offi cieel inzamelpunt

inleveren: Lever het apparaat in bij een recyclepunt. De gebruikte kunststoffen en metalen delen kunnen naar soort worden gescheiden voor recycling. Vraag ons servicecenter om advies.

- retourneren naar de fabrikant/distributeur:

De afvoer van uw ingezonden defecte apparaten voeren we gratis uit. Vraag ons servicecenter om advies. Dit is niet van toepassing op accessoires die bij oude apparaten zijn gevoegd en hulpmiddelen zonder elektrische bestanddelen.

Reserveonderdelen / Accessoires

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center".

2 Olietankdop.....CPAB011057
5 Zaagketting (3/8N1S-53E) CPAB011080
4 Zwaard (ZLA14-52-507P) CPAB011079
12 Combinatiesleutel CPAB011085

Garantie

Geachte cliënte, geachte klant, U krij gt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelij ke rechten. Deze wettelij ke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantietermij n begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewij s van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termij n van drie jaar het defecte apparaat en het bewij s van aankoop (kassabon) voorgelegd en dat schriftelij k kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krij gt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelij ke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrij ken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlij nen zorgvuldig geproduceerd en vóór afl evering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slij tage blootgesteld zij n en daarom als aan slij tage onderhevige onderdelen beschouwd kunnen worden (b.v. ketting) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars). Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwij zing vermelde aanwij zingen

nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwij zing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelij k vermeden te worden. Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefi liaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwij zingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 415910_2210) als bewij s van de aankoop klaar te houden.
• Gelieve het artikelnummer uit het typeplaatje.
• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per email. U krij gt dan bij komende informatie over de afhandeling van uw klacht.
• Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het bewij s van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermij den, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswij

ze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bij - geleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefi liaal laten doorvoeren. Zij maakt graag voor u een kostenraming op.

Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwij zing op het defect naar ons servicefi liaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswij ze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL Service Nederland

Tel: [phone]

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Ga-Po Vertrieb GmbH

Probleem Mogelijke	oorzaak Oplossing
Gerät startet nicht	Kettingrem vergrendeld	Kettingrem controleren, evt. kettingrem loszetten.
	Geen stroom Zekering springt	Stopcontact, kabel, leiding, stekker kontroleren, indien nodig reparatie door vakman. Zekering kontroleren, zie aanwij zing.
	Aan- en uitschakelaar (13) is defekt	Reparatie door klantendienst
	Koolborstel is versleten
	Motor is defekt
Ketting loopt niet	Kettingrem geblokkeerd ketting (5)	Kettingrem kontroleren, eventueel rem ontgrendelen.
Slechte snijprestatie	Ketting (5) fout gemonteerd Ketting juist monteren
	Ketting (5) stomp	Zaagtanden scherpen of nieuwe ketting spannen.
	Ontoereikende spanning Spanning kontroleren
Zaag loopt moeizaam, ketting springt los	Onvoldoende spanning Spanning kontroleren
Ketting wordt heet, rookontwikkeling bij zagen, verkleuring van het zwaard	Te wenig olie	Oliepeil kontroleren en ev. olie bij vullen, Olie-automatisme kontroleren en ev. olietoevoer reinigen of reparatie door klantendienst Oliefij nafstelling (olietoevoerknop) controleren.

Spis tresci

Wstep 111

Vertaling van de originele CE-conformiteitsverklaring

Hiermede bevestigen wij dat de

Elektrische kettingzaag bouwserie PKS 1600 C2

Serienummer 000001 - 023000

is overeenkomstig met de hierna volgende, van toepassing zij nde EU-richtlij nen:

2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG 2011/65/EU* & (EU) 2015/863

Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:

EN 62841-1:2015 • EN 62841-4-1:2020 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 61000-3-2:2019/A1:2021 • EN IEC 61000-3-11:2019 EN IEC 63000:2018

ovendien wordt in overeenstemming met de geluidsemissierichtlij n 2000/14/EG bevestigd: Akoestisch niveau

gegarandeerd: 105 dB(A)

Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex VI / 2000/14/EG

Benoemde instantie: NB 0123, TÜV Süd, Ridlerstraße 65, 80339 München, Germany

De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:

Ga-Po Vertrieb GmbH
