NÁVOD K OBSLUZE PKS 1600 C2 PARKSIDE

Elektrická řetězová pila

Překlad originálního provozního návodu

SK

Elektrická retázová píla

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Překlad originálního provozního návodu Strana 138

Účel použití ...... 139

Obecný popis 139

Objem dodávky 139

Popis funkce 139

Přehled 139

Technické údaje 140

Bezpečnostní pokyny 140

Symboly na pile 141

Symboly v návodu 142

Všeobecné be zpečnostní pokyny ...142

Všeobecné bezpečnostní pokyny pro elektrická zařízení ...... 142

Obecné be zpečnostní pokyny pro řetězové pily ...... 145

Preventivní opatření proti zpětnému nárazu .... 146

Zbývající rizika 147

Další bezpečnostní pokyny ..... 147

Bezpečnostní funkce 148

Montáž 148

Montáž pilového řetězu a vodicí lišty 148

Napnutí řetězu 149

Mazání řetězu 150

Obsluha řetězové pily ...... 150

Zapnutí pily 150

Kontrola řetězové brzdy ...... 151

Kontrola olejové automatiky ..... 151

Vyměnit čepel/ Pilový řetěz ...... 151

Techniky řezání ...... 152

Všeobecně 152

Kácení stromů 152

Odřezávání větví 154

Odřezávání na délku 154

Údržba a čištění ...... 155

Čištění 155

Intervaly údržby 155

Tabulka inte rvalů údrž by ...... 156

Ostření řetězu pily 156

Nastavení napnut í řetězu ..... 157

Záběh nového řetězu pily ...... 157

Údržba vod icí lišty ...... 157

Zapnutí lišty 158

Skladování 158

Montáž na stěnu 158

Odklízení a ochrana okolí ..... 158

Náhradní díly 160

Záruka 160

Opravna 161

Service-Center 161

Dovozce 162

Hledání závad 162

Překlad originálního prohlášení o shodě CE ...... 194

Nákresy explozí 196

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Kvalita tohoto přís troje byla kontrolována během výroby a byla pr ovedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje. Nelze vyloučit, že v je dnotlivých případech bude na přís troji, v přístroji nebo v had icových rozvodech zbytek vody nebo maziv. Nejedná se o vadu ne bo závadu a ne ní to důvode m k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

apouze pro řezání dřeva. Pro všechny ostatní druhy použití (např. řezání zdiva, plastů nebo potravin) není pila vhodná. Pila je určena pouze pro domácí práce. Není konstruována pro profesionální trvalé nasazení. Přístroj je určen pro používání dospělými. Mladiství pod 16 let nesmějí přístroj používat. Výrobce neručí za škody, které vznikly nesprávným použitím nebo chybnou obsluhou. Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne. Tato elektrická řetězová pila může být používána jen jednou osobou a jen k řezání dřeva. Retězovou pilu musíte držet pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. Před použitím řetězové pily si musí uživatel přečíst všechny pokyny a upozornění uvedená v návodu k použití a porozumět jim. Uživatel musí nosit přiměřenou osobní ochrannou výstroj (PSA). Retězovou pilou můžete řezat jen dřevo. Nesmí být obráběny materiály, jako např. plast, kámen, kov nebo dřevo, které obsahují cizí tělesa (příkl. hřebíky nebo šrouby)!

Obecný popis

Obrázky týkající se ovládání a údržby najdete na rozkládací stránce.

Objem dodávky

Přístroj vybaltej a zkontrolujte, je-li kompletní.

• Elektrická retezová pila
• Vodicí lišta (vodicí kolejnice)
• Pilový řetěz
• Ochranná pochva čepele
• Kombinovaný klíč

- Návod k obsluze Obalový materiál řádně zlikvidujte.

Popis funkce

Řetězová pila má jako pohon elektromotor. Oběžný pilový řetěz je veden podél čepele (vodicí kolejnice). Přístroj je vybaven brzdou rychlého zastavení řetězu. Olejová automatika zajišťuje plynulé mazání řetězu. Tato řetězová pila je k ochraně uživatele vybavena různými ochrannými zařízeními. Funkci obslužných částí najdete v následujících popisech.

Přehled

1. Zadní držadlo
2. Zátka olejové nádrže
3. Páka řetězové brzdy/ přední chránič rukou
4. Vodicí lišta
5. Pilový řetěz
6. Hvězdicové vodítko řetězu
7. Matice
8. Kryt řetězového kola
9. Zadní chránič ruky
10. Držák kabelu
11. Přívodní kabel
12. kombinovaný klíč
13. Vypínač
14. Pojistka vypínače
15. Elektromotor
16. Přední držadlo
17. Ozubená opěrka
18. Zachycovací čep řetězu (není viditelné)
19. Ochranná pochva čepele
20. Kolejnicový čep
21. Pastorek
22. Nos
23. šroub
24. Roh
25. Ukazatel stavu naplnění oleje

A
A
A
A
A
C

CZ

C 26. Značka minimálního stavu naplnění „MIN“ ukazatele stavu naplnění oleje
D 27. Průchod oleje
28. Klíčový otvor

Technické údaje

Elektrická řetězová pila ...... PKS 1600 C2

Jmenovité vstupní napětí U.... 230-240 V\~, 50 Hz

Příkon P 1600 W

Ochranná třídax ...... II

Druh ochrany.....IPX0

Rychlost řetězu v₀ ......14,5 m/s

Hmotnost (s vodicí lištou a řetězem)...... cca 4,3 kg

(bez vodicí lišty, řetězu, toulce ochrany vodicí lišty a oleje) .... cca 3,6 kg Objem nádrže .... cca 200 ml řetěz .... 3/8N1S-53E

rozteč řetězu ....3/8"

Počet zubů řetězového kola ...... 6

Nárazu I išta ...... Parkside 14" ZLA14-52-507P

Délka pilového listu .... 415 mm Délka řezu .... 340 mm Hladina akustického tlaku

(LpA) .... 90,5 dB(A); K_pA=3 dB(A) Úroveň akustického výkonu ( L_WA )

měřená ..... 101,5 dB(A); K_WA=3 dB(A) zaručená ..... 105 dB(A)

Vibrace (a _h ) .....Přední rukojeť: 5,982 m/s ^2 , Zadní rukojeť: 4,684 m/s ^2 , K= 1,5 m/s ^2

Výrobek splňuje požadavky normy EN 61000-3-11 a podléhá speciálním podmínkám připojení. To znamená, že není přípustné jej používat na libovolně zvolených připojovacích bodech. V nepříznivých podmínkách sítě může přístroj způsobit dočasné výkyvy napětí. Výrobek je určen pouze pro použití v objektech, které mají zatížitelnost trvalým proudem

sítě mini-málně 100 A na fázi a jsou napájeny distribuční sítí se jmenovitým napětím 230 V. Jako uživatel musíte zajistit, v případě nutnosti po konzultaci s dodavatelskou energetickou společností, aby zatížitelnost trvalým proudem sítě v připojovacím bodě s veřejnou sítí dostačovala k připojení výrobku.

Hladina hluku a vibrací byla stanovena dle norem a předpisů uvedených v prohlášení o shodě.

Uvedená hodnota vibrací a uvedená hodnota emisí hluku byly změřeny pomocí standardizované zkušební metody a lze je použít k porovnání určitého elektrického nástroje s jiným nástrojem.

Uvedená hodnota vibrací a uvedená hodnota emisí hluku mohou být použity také k předběžnému odhadu zatížení.

Výstraha:

Emise vibrací a emise hluku se mohou během skutečného používání elektrického nástroje lišit od udaných hodnot v závislosti na způsobu, jakým je elektrický nástroj používán a zejména pak podle typu zpracovávaného obrobku. Je nezbytné stanovit bezpečnostní opatření na ochranu obsluhující osoby na základě odhadu vibračního zatížení během skutečných podmínek používání (s přihlédnutím ke všem částem provozního cyklu, jako jsou například doby, kdy je elektrický nástroj vypnutý a takové, ve kterých je zapnutý, je ale bez zatížení).

Bezpečnostní pokyny

Tento odstavec pojednává o základních

bezpečnostních předpisech při práci s elektrickou řetězovou pilou.

Elektrická řetězová pila je nebez- -pečný nástroj, který při špatném používání může způsobit vážné nebo dokonce smrtelné zranění. Mějte proto stále na zřeteli násle- -dující bezpečnostní pokyny. V případě jakýchkoli pochybností se porad'te s odborníkem.

Symboly na pile

Před započetím práce se dobře seznamte se všemi ovládacími prvky. Cvičte zacházení s pilou a nechte si vysvětlit funkci, účinek a techniku řezání odborníkem.

Pozor! Řetěz se netočí, pokud je Řetězová brzda aktivována. Uvolněte brzdu Řetězu posunutím páčky brzdy proti přední rukojeti.

Čtěte ke stroji příslušející návod k obsluze a říd'te se dle něho!

Noste chrániče sluchu

Noste ochranu očí

Noste ochranu hlavy

Noste rukavice, které jsou bezpečné proti pořezání!

Noste protiskluzovou bezpečnostní obuv!

Používejte ochranný oděv!

Řetězovou pilu oužívejte vždy oběma rukama

Pozor! Zpětný ráz - při práci pamatujte na zpětný ráz stroje.

Přístroj nevystavujte vlivům deště. Samotný přístroj nesmí být vlhký a nesmí být provozován ve vlhkém prostředí.

Pozor! Při poškození anebo přeříznutí síťového kabelu ihned vytáhněte zástrčku ze zásuvky.

Hladina akustického výkonu

TO STOP

brzda řetězu

Značka minimálního stavu naplnění „MIN“ ukazatele stavu naplnění oleje

Délka pilového listu

Elektrické prístroje nepatří do domácího odpadu

340 mm délka řezu

Ochranná třídax II (dvojitá izolace)

Dbejte na směr běhu pilového řetězu. Pozor! Přečtěte si návod k obsluze.

Směr běhu pilového řetězu

CZ

Rozteč řetězu

Směr pilového řetězu

Tloušťka desky pohonu řetězu

Rozteč pilového řetězu

Symbol na uzávěru olejové nádrže: Naolejujte řetěz pily

Piktogram na páce brzdy řetězu:

brzda řetězu: VYPNUTO

brzda řetězu: ZAPNUTO

Symboly v návodu

Označení nebezpečí s údaji k vyvarování se škodám na zdraví a věcných škodám.

Znaky zákazů s údaji zamezení škod.

Noste ochranné rukavice, aby se zabránilo poraněním z důvodu pořezání!

Upozornění s informacemi k lepšímu zacházení s přístrojem.

Všeobecné bezpečnostní pokyny

Před prvním použitím pily se seznamte se vším co souvisí s řádným použitím této pily. Nacvičujte zacházení s pilou (zkracování kulatiny na koze na řezání dřeva)

a nechte si zkušeným uživatelem anebo odborníkem vysvětlit funkci, způsob účinku, techniky řezání a osobní ochrannou výstroj.

Při kácení dřeva dodržujte ochranu proti hluku a místní předpisy. Na základě místních předpisů může být vyžadována zkouška způsobilosti. Na základě místních předpisů může být vyžadována zkouška způsobilosti. Obrat’te se na lesní správu.

Pozor! Při použití elektrických nástrojů je nutné v rámci ochrany proti úrazu el. proudem, zranění a požáru nutné respektovat níže uvedená základní bezpečnostní opatření: Hrozí nebezpečí úrazu.

Všeobecné bezpečnostní pokyny pro elektrická zařízení

VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce.

Opomenutí při dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucnost.

Pojem „elektrický nástroj“ používaný v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sítě (se síťovým kabelem) a na elektrické nástroje napájené akumulátorem (bez síťového kabelu).

1) Bezpečnost pracoviště:

a) Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.
b) Nepracujte s elektrickými řetězovými pilami v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.
c) Během používání elektrické řetězové pily udržujte děti a jiné osoby vzdáleně od sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem.
2) Elektrická bezpečnost:
a) Přípojná zástrčka elektrické řetězové pily se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.
b) Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.
c) Nevystavujte elektrickou řetězovou pilu dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.
d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrické řetězové pily anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od

žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.

e) Když pracujete s elektrickou řetězovou pilou pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.
f) Pokud je provoz elektrického nástroje ve vlhkém prostředí nevyhnutelný, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.
3) Bezpečnost osob:
a) Budte pozorní, dbejte na to, co děláte a pustte se s elektrickou řetězovou pilou rozumně do práce. Nepoužívejte elektrickou řetězovou pilu, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrické řetězové pily může vést k vážným poraněním.
b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Podle druhu a nasazení elektrického nástroje se snižuje riziko zranění, budeteli nosit osobní ochranné pomůcky, např. bezpečnostní protiskluzové boty, ochrannou přilbu či ochranu sluchu.
c) Zamezte neúmyslnému uvedení do provozu. Před zdvižením, přenesením nebo zapojením elektrického nástroje do napájení proudem a/nebo do akumulátoru se ujistěte, zda je elektrický nástroj vypnutý. Když při nošení elektrického

CZ

nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.

d) Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrickou řetězovou pilu zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.

e) Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrickou řetězovou pilu.

f) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.

g) Lze-li namontovat zařízení na odsávání či zachytávání prachu, dbejte, aby takové zařízení bylo namontováno a správně používáno. Při používání zařízení na odsávání prachu se snižuje nebezpečí vznikající v důsledku prachu. Při používání zařízení na odsávání prachu se snižuje nebezpečí vznikající v důsledku prachu.

h) Nenechte se zhýčkat falešným pocitem bezpečnosti a neopovrhujte bezpečnostními pravidly pro elektrická nářadí, i když jste po častém používání s elektrickým nářadím seznámeni. Nedbalé jednání může způsobit v zlomku sekundy těžká zranění.

4) Manipulace s elektrickým nářadím a jeho použití

a) Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.

b) Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá zaanebo vypnout, je nebezpečné a musí být opravené.

c) Vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor předtím, než na přístroji provedete nastavení, vyměníte díly příslušenství nebo přístroj odložíte. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrické řetězové pily.

d) Úložte nepoužívanou elektrickou řetězovou pilu mimo dosahu dětí. Nepřenechávejte používání této pily osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elektrické nástroje jsou nebezpečné, když je používají nezkušené osoby.

e) Ošetřujte pečlivě tuto elektrickou řetězovou pilu. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neváznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrické řetězové pily narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou.

g) Používejte tuto elektrickou řetězovou pilu, její příslušenství,

vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrické řetězové pily pro jiné účely, než pro které je určena, může vést k nebezpečným situacím.

h) Držadla a úchopné plochy udržujte v suchém a čistém stavu bez stop oleje či mastnoty. Kluzká držadla a kluzké úchopné plochy neumožňují bezpečné ovládání a kontrolu elektrického nářadí v neočekávaných situacích.

5) Servis:

a) Svoje elektrické nářadí nechte opravit pouze kvalifi kovaným odborným personálem a jenom pomoci originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována.

Obecné bezpečnostní pokyny pro řetězové pily

a) Při běžící pile udržujte všechny části těla vzdáleně od řetězu pily. Před startem pily se přesvědčte o tom, že se řetěz pily ničeho nedotýká. Při práci s řetězovou pilou může jediný okamžik nepozornosti vést k tomu, že se řetězem pily zachytí oblečení anebo části těla.
b) Vždy držte řetězovou pilu pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. Pevné držení řetězové pily v opačném pracovním držení, zvyšuje riziko poranění a nesmí se používat.
c) Držte řetězovou pilu za izolované úchopné plochy, protože pilový řetěz se může dostat do kontaktu

se skrytým elektrickým vedením nebo se může dotknout vlastného síťového kabelu. Při kontaktu pilového řetězu s napěťovým vedením mohou být kovové součásti přístroje vystaveny napětí, a proto může dojít k úrazu elektrickým proudem.

d) Noste ochranu očí. Doporučuje se další ochranné vybavení pro sluch, hlavu, ruce, předkolení a nohy. Vhodný ochranný oděv snižuje nebezpečí poranění v důsledku létajících třísek a náhodného kontaktu s pilovým řetězcem. e) Nepracujte s řetězovou pilou na stromu, žebříku, ze střechy nebo nestabilního povrchu. Při provozu takovým způsobem hrozí nebezpečí vážného zranění.

f) Dbejte vždy na pevný postoj a používejte řetězovou pilu pouze tehdy, když stojíte na pevném, bezpečném a rovném podkladu. Kluzký podklad anebo nestabilní plochy k stání, jako například na žebříku, mohou vést ke ztrátě rovnováhy anebo ke ztrátě kontroly nad řetězovou pilou.

g) Počitejte při řezání větve, která je vystavena pnutí s tím, že bude zpětně pružit. Když se pnutí ve vláknech dřeva uvolní, může napnutá větev trefi t obsluhující osobu a/ anebo vytrhnout řetězovou pilu z kontrolovaného stavu.

h) Budte obzvlášť opatrní při řezání podrostu a mladých stromů. Tento tenký materiál se může s řetězovou pilou zaplést a uhodit Vás anebo Vás vyvést z rovnováhy.

i) Noste řetězovou pilu za přední rukojeť ve vypnutém stavu, s řetězem odvráceným od Vašeho těla. Při transportu anebo ukládání řetězové pily, vždy na ni

CZ

natáhněte ochranný kryt. Pečlivé zacházení s řetězovou pilou snižuje pravděpodobnost náhodného dotyku s běžícím řetězem pily.

j) Dodržujte instrukce pro mazání, pro napínání řetězu a pro výměnu příslušenství. Neodborně napnutý anebo namazaný řetěz bud' se může přetrehnout anebo může zvětšit riziko zpětného nárazu.

k) Řežte pouze dřevo. Nepoužívejte řetězovou pilu pro práce, pro které není určena - příklad: nepoužívejte řetězovou pilu na řezání plastů, zdiva anebo stavebních materiálů, které nejsou ze dřeva. Používání řetězové pily pro práce, pro které není určena, může vést k nebezpečným situacím.

I) Nepokoušejte se kácet strom, dokud nemáte jasnou představu o všech souvisejících postupů.

Padající strom může vážně poranit uživatele nebo jiné osoby.

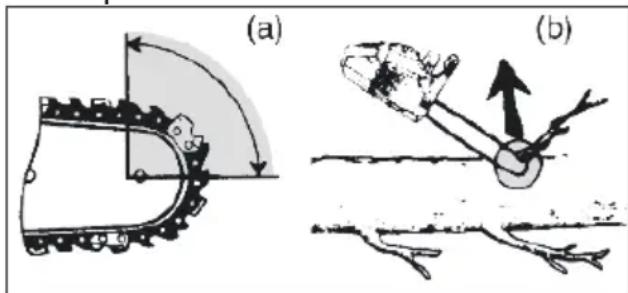

Preventivní opatření proti zpětnému nárazu

Pozor, zpětný náraz! Dbejte při práci na zpětný náraz stroje. Existuje nebezpečí poranění. Zpětným nárazům se vyvarujete opatrností a správnou technikou řezání.

- Zpětný náraz se může vyskytnout tehdy, když se špička vodicí kolejničky dotkne nějakého předmětu anebo když se dřevo ohne a pilový řetěz se

v zářezu zasekne (viz obrázek 1/obr. B).

- Dotyk se špičkou vodicí kolejničky může v některých případech vést k neočekávané, zpátky směřované reakci, u které se vodicí kolejnička vyrazí nahoru, směrem k obsluhující osobě (viz obrázek 1/ obr. A).

- Zaseknutí pilového řetězu na horní hraně vodicí kolejničky může kolejničku prudce vrazit zpět do směru k obsluhující osobě.

- Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a případně se těžce poraníte. Nespoléhejte se výlučně na bezpečnostná zařízení zabudovaná do řetězové pily. Jakožto uživatel řetězové pily byste měl učinit rozličná opatření, abyste mohl pracovat bez nehod a bez poranění.

Zpětný náraz je následkem nesprávného anebo chybného používání elektrického nářadí. Může mu být zabráněno vhodnými preventivními opatřeními, jak následovně popsáno:

a) Držte pilu pevně oběma rukama, přičemž palec a prsty obepínají rukojetě řetězové pily. Uvedte Vaše tělo a ramena do takové polohy, v které můžete odolat silám zpětného nárazu. Když se učiní vhodná opatření, potom může obsluhující osoba překonat síly zpětného nárazu. Nikdy řetězovou pilu nepouštějte.

b) Vyvarujte se abnormálnímu držení těla a neřežte nad výškou svých ramen. Tímto se vyvaruje nezáměrnému dotyku se špičkou kolejničky a umožní se lepší kontrola nad řetězovou pilou v neočekávaných situacích.

c) Používejte vždy výrobcem předepsané náhradní kolejničky a pilové řetězy. Nesprávné náhradní kolejničky a pilové řetězy mohou vést k přetržení řetězu a/anebo ke zpětnému nárazu.
d) Dodržujte instrukce výrobce ohledně ostření a údržby pilového řetězu. Příliš nízké omezovače hloubky zvyšují náchylnost ke zpětnému nárazu.
e) Při odstraňování nahromaděného materiálu z řetězové pily, jejím skladování nebo provádění údržby postupujte podle pokynů. Ujistěte se, zda je vypínač vypnutý a síťová zástrčka je vytažená. Neočekávaný provoz řetězové pily při odstraňování nahromaděného materiálu nebo během údržby může vést k vážnému zranění.

Zbývající rizika

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:

a) zranění pořezáním
b) poškození sluchu, pokud není nasazena vhodná ochrana sluchu.
c) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.

Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem.

Další bezpečnostní pokyny

• Dojde-li k poškození síťového připojovacího kabelu tohoto přístroje, musí jej vyměnit výrobce nebo jeho zákaznický servis či podobně kvalifi kovaná osoba, aby se předešlo nebezpečím.
• Pokládejte přípojné vedení tak, aby během řezání nebylo zachyceno větvemi nebo podobnými věcmi.
• Použijte proudový chránič (Residual Current Device) s vybavovacím proudem 30 mA nebo nižším.
• Postupujte pozorně podle pokynů k údržbě, kontrole a servisu v tomto návodu k obsluze. Poškozená ochranná zařízení a díly je nutné nechat řádně opravit nebo vyměnit v našem servisním centru, není-li v návodu k obsluze uvedeno jinak. • Doporučuje se, aby si první uživatel alespoň procvičil řezání kulatého dříví na kozlíku nebo na stojanu.
• Používejte pouze schválené síťové kabely konstrukčního typu H07RN-F, které jsou maximálně 75 m dlouhé, a které jsou určeny pro používání venku. Průřez pramene síťového kabelu musí být minimálně 1,0 mm2. Před použitím vždy celkem rozviňte kabelový buben. Zkontrolujte, zda síťový kabel není poškozen.
• Výstraha! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. K omezení nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s lékařskými implantáty konzultovat svého lékaře

CZ

a výrobce lékařského implantátu, než budou stroj obsluhovat.

- Při řezání na svahu se vždy musí stát nad kmenem stromu. K zachování v okamžiku „přeříznutí pilou“ plnou kontrolu, zre148 dukujte přítlačný tlak na konci řezu bez toho, žeby ste povolili pevné uchopení elektrické řetězové pily za rukojetě. Dbejte na to, aby se pilový řetěz nedotýkal země. Po dokončení řezu vyčkejte, dokud se elektrická řetězová pila nezastaví, než sejmete elektrickou řetězovou pilu. Při přechodu od stromu ke stromu vždy vypněte motor elektrické řetězové pily.

• Ze stromu se musí odstranit nečistoty, kameny, uvolněná kůra, hřebíky, skoby a drát.
• Retězovou pilu nepoužívejte bez mazání a naplňte ji včas, než je nádržka prázdná.
• Používejte pouze doporučená maziva.

Bezpečnostní funkce

1 Zadní držadlo s ochranou rukou (9)

chrání ruce před větvemi a vystřeleným řetězem

3 Páka řetězové brzdy/ chránič rukou

Bezpečnostní zařízení, které zastaví okamžitě pilový řetěz při „kopnutí“ řetězu. Páka může být ovládána i ručně, chrání levou ruku při nárazu na tuto rukojeť.

Řetěz se netočí, pokud je řetězová brzda aktivována.

5 Pilový řetěz s nepatrnými zpětnými rázy

pomáhá Vám se specielně vyvinutým bezpečnostním zařízením tlumit zpětné

rázy.

13 Spínač pro zapnutí a vypnutí s funkcí okamžitého zastavení řetězu

Při uvolnění vypínače se přístroj okamžitě zastaví.

14 Pojistka vypínače

Před zapnutím přístroje musí být vypínač odjištěn pojistkou.

15 Elektromotor

má z be zpečnostních důvodů dvojitou izolaci.

17 Ozubená řezací opěrk a

Zvyšuje s tabilitu při ve rtikálním ř ezu a odlehčuje pilu.

18 Zachycovací č ep řetězu

snižuje ne bezpečí z ranění, když pr askne ne bo vypadne ř etěz.

Montáž

Při práci s řetězovou pilou vždy používejte ochranných rukavic a výhradně originálních dílů. Před jakýmikoliv prácemi na pile vždy vytáhněte sitovou zástrčku.

Před uvedením elektrické řetězové pily do provozu je nutné provést tyto činnosti:

• Namontovat vodicí lištu, pilový řetěz a kryt řetězu,
• napnout pilový řetěz,
• doplnit řetězový olej,
• zkontrolovat řetězovou brzdu a funkci olejové automatiky.

Montáž pilového řetězu a vodicí lišty

1. Odmontujte zajišťovací šroub pod napínací jednotkou.
2. K sejmutí krytu řetězového kola (8) odšroubujte matici (7) pomocí

kombinovaného klíče (12) proti směru otáčení hodinových ručiček (☐).

1. Pilový řetěz (5) rozprostřete do smyčky tak, že rezné hrany jsou ve směru hodinových ručiček.
2. Vložte pilový řetěz (5) do drážky vodicí lišty. Při montáži držte vodicí lištu (4) otočenou nahoru v úhlu přibližně 45 stupňů, aby se mohl pilový řetěz (5) snadněji vést na řetězový pastorek (21). Pilový řetěz (5) se vede přes vodicí kolečko (6).
3. Nasad'te vodicí lištu (4) a řetěz (5) na kolejnicový čep (20). Když nos sedí vpravo pod čepem (20) v dolním kruhovém vyhloubení na vodicí liště (4), tak vodicí lišta (4) sedí správně. Je normální, že se pilový řetěz (5) prověsí.
4. Předpněte pilový řetěz (5) šroubováním šroubu (23) pomocí kombinovaného klíče (12) ve směru otáčení hodinových ručiček (viz také „Upnutí pilového řetězu“).
5. Nasad'te kryt řetězového kola (8). Přitom je nutné nejdříve vložit roh (24) na krytu řetězového kola (8) do k tomu určeného zářezu na přístroji. Pevně utáhněte matici (7).

Dej si pozor! Lze mazat elektrická řetězová pila.

Vezměte prosím na vědomí, že elektrická řetězová pila po použití oleje a olej může unikat, pokud je uložen na boku nebo na hlavu. To je normální proces, výsledek nezbytné ventilační otvor v horní části nádrže a žádný důvod reklamace. Každá elektrická řetězová pila je kontrolován a testovány s olejem během výroby, trochu si odpočinout v nádrži by mohlo být navzdory vyprazdňování, který snadno spatřen bydlení s olejem během přepravy. Vyčistěte bydlení s látkou

Před výměnou řetězu je nutné očistit matici vodící lišty od nečistot, protože v případě nánosů nečistot může řetěz z vodící lišty vyskočit. Nánosy mohou také nasávat řetězový olej. V důsledku by se pak řetězový olej nedostal ke spodní části lišty (nebo jen nedostatečně) a mazání by bylo omezeno.

Napnutí řetězu

Retěz je nutné pravidelně napínat, a to z důvodu bezpečnosti uživatele a omezení, resp. zamezení opotrebení a poškození retězu. Napnutí retězu doporučujeme zkontrolovat a v případě potřeby upravit před započetím práce a poté každých asi 10 minut. Při práci s pilou se retěz zahrívá a poněkud roztahuje. S tímto „prodlužováním“ je nutné počítat zejména u nových retězů.

Řetěz nedopínejte ani nevyměňujte, je-li je horký. Po ochlazení se totiž opět poněkud smrští. Při nerespektování tohoto pokynu může kvůli příliš napjatému řetězu dojít k poškození vodicí lišty nebo motoru. Životnost řetězu je značně ovlivněna jeho napnutím a mazáním.

Řetěz je správně napnut, když se na spodní straně neprověšuje a lze jej tahem ruky volně posunovat. Při zatažení za řetěz silou 9 N (ca 1 kg) se řetěz nesmí vzdálit od lišty o více jak 2 mm.

10 min 9 N max. 2 mm

CZ

Upnutí pilového řetězu

1. Přesvědčte se, že brzda řetězu je povolená, tzn. že páčka brzdy řetězu (3) je přitlačena na přední držadlo (16).
2. Povolte matici (7) kombinovaným klíčem (12) otáčením proti směru otáčení hodinových ručiček (5).
3. K upnutí pilového řetězu vyšroubujte šroub (23) ve směru otáčení hodinových ručiček (☐). K povolení napnutí vyšroubujte šroub rychloupínacího systému řetězu (23) proti směru hodinových ručiček (☐).
4. Matici (7) opět pevně utáhněte ( Ⓤ). U nové řetězové pily musíte napnutí řetězu následně nastavit po max. 5-ti řezech.

C

Mazání řetězu

i

Kolejnice a řetěz nesmí nikdy zůstat bez oleje. Provozujete-li elektrickou řetězovou pilu s nedostatkem oleje, klesá řezný výkon a životnost řetězu pily, poněvadž se řetěz rychleji otupí.

Nedostatek oleje poznáte na základě vzniku kouře anebo zbarvení kolejnice.

Jakmile běží motor, stéká olej na řetěz.

Plnění oleje pro mazání řetězu:

• Pravidelně kontrolujte ukazatel stavu hladiny oleje (25) doplňte olej při dosažení značky minimální hladiny „MIN“ (26) ukazatele stavu hladiny oleje. Objem olejové nádrže najdete v kapitole „Technické údaje“.
• Používejte biologický olej s obsahem přísad ke snižování tření a opotřebení.

Olej lze objednat v našem online obchodu. Nemáte-li k dispozici tento biologický řetězový olej, použijte řetězový mazací olej s nízkým podílem adhezivních přísad.

- Před delšími provozními přestávkami vyprázdněte olejovou nádrž (6-8 týdnů).

1. Odšroubujte víčko nádrže na olej (2) a naplňte nádrž olejem na řetězy.

2. Otřete uniklý olej za uzavřete opět olejovou nádržku.

!

Před doplňováním řetězového oleje přístroj vždy vypněte a nechejte motor vychladnout. Při přetečení oleje vzniká nebezpečí požáru.

Obsluha řetězové pily

!

Řetězovou pilu zapněte teprve tehdy, jestliže jsou vodicí lišta, řetěz retězky správně namontovány.

Zkontrolujte, zda síťové napětí souhlasí s údaji na štítku přístroje. Ujistěte se před startem, že se pila nedotýká žádných předmětů.

i

Pozor! Z pily může odkapávat olej! Viz kapitola „Montáž - Montáž pilového řetězu a vodicí lišty“.

E

Zapnutí pily

1. Před startem zkontrolujte, zda se v olejové nádržce nachází dostatek oleje a event. doplňte olej.

2. Z konce prodlužovacího kabelu vytvarujte poutko a toto zavěste do odlehčení pnutí na zadní rukojeti.

3. Připojte přístroj k síťovému napětí.

4. Uvolněte řetězovou brzdu, přičemž prítla- číte páku brzdy proti prednímu držadlu.
5. Držte řetězovou pilu pevně oběma rukama, pravou rukou za zadní a levou rukou za přední držadlo. Palce a prsty musí držadla pevně obejmout.
6. Před zapnutím stlačte pravým palcem pojistku vypínače (14) a poté stlačte vypínač (13), pila se rozeběhne nejvyšší rychlostí. Nyní můžete pojistku uvolnit.
7. Pila se vypne, když vypínač uvolníte. Trvalé zapnutí není možné.

F Kontrola řetězové brzdy

i Retěz se netočí, pokud je řetězová brzda aktivována.

1. Položte řetězovou pilu na pevnou a rovnou podložku. nesmí se dotýkat žádných předmětů.
2. Připojte přístroj k síťovému napětí.
3. Uvolněte řetězovou brzdu, přičemž stlačíte brzdovou páku proti přední rukojeti (16).
4. Držte pilu pevně oběma rukama, pravou rukou za přední a levou rukou za zadní rukojeť. Palce a prsty musí rukojeti pevně objímat.
5. Zapněte motorovou pilu.
6. Při běžícím motoru zatlačte levou rukou do brzdové páky. Odsuňte páčku brzdy řetězu / přední ochranu rukou (3) od předního madla (16). Řetěz se musí okamžitě zastavit.
7. Pokud řetězová pila správně funguje, pustte dvoupolohový vypínač (10) a uvolněte řetězovou brzdu.

! Jestliže řetězová brzda nefunguje správně, nesmíte pilu používat. Existuje

nebezpeči poranění skrze dobíhající řetěz pily. Obratte se na "Service- Center".

Kontrola olejové automatiky

Před započetím práce zkontrolujte stav oleje a olejovou automatiku.

- Zapněte pilu a držte ji nad světlým podkladem. Pila se nesmí dotýkat země.

Jestliže se ukáže olejová stopa, pracuje mazání řetězu správně.

i Jestliže se žádná olejová skvrna neobjeví, vyčistěte případně propust oleje nebo nechte elektrickou řetězovou pilu opravit v našem zákaznickém servisu.

D Vyčistěte otvory pro olej (26) ve vodící liště, aby bylo během provozu zajištěno bezporu-chové automatické mazání řetězu pily. Štětečkem nebo hadříkem otřete zbytky z olejové propusti.

A Vyměnit čepel/ Pilový řetěz

1. Vypněte přístroj a vytáhněte síťovou zástrčku ze zásuvky (11).
2. Pilu položte na rovný povrch.
3. K povolení napnutí řetězu a sejmutí krytu řetězového kola (8) odšroubujte matici (7) a šroub (23) proti směru otáčení hodinových ručiček (☐).
4. Odmontujte čepel (4) a pilový řetěz (5). Při demontáži držte vodicí lištu (4) otočenou nahoru v úhlu přibližně 45 stupňů, aby se mohl pilový řetěz (5) snadněji sejmout z řetězového

CZ

pastorku (21).

1. Vyměňte vodicí lištu/pilový řetěz a namontujte jí a pilový řetěz opět tak, jak je popsáno v bodě „Montáz pilového řetězu a vodicí lišty“.

Techniky řezání

Všeobecně

- Ovládání pily je dokonalejší, když řežete spodní stranou vodicí kolejnice (tažnou větví řetězu) a nikoliv horní stranou vodicí kolejnice (tlačnou větví řetězu).

- Retěz pily se při řezání anebo po jeho ukončení nesmí dotknout ani země, ani jiného předmětu.

- Dbejte na to, aby pilový řetěz nebyl během řezání v řezu svírán. Kmen stromu nesmí praskat nebo se odlupovat.

- Dbejte rovněž na bezpečnostní opatření proti zpětnému rázu (viz Bezpečnostní pokyny).

- Při řezání na svahu se vždy musí stát nad kmenem stromu. K zachování v okamžiku „přeříznutí pilou“ plnou kontrolu, zredukujte přítlačný tlak na konci řezu bez toho, žeby ste povolili pevné uchopení elektrické řetězové pily za rukojetě. Dbejte na to, aby se pilový řetěz nedotýkal země. Po dokončení řezu vyčkejte, dokud se elektrická řetězová pila nezastaví, než sejmete elektrickou řetězovou pilu. Při přechodu od stromu ke stromu vždy vypněte motor elektrické řetězové pily.

- Ze stromu se musí odstranit nečistoty, kameny, uvolněná kůra, hřebíky, skoby a drát.

Zasekne-li se řetěz pily, nepokoušejte

se vytáhnout elektrickou řetězovou pilu násílim. Vzniká tím nebezpečí poranění. Vypněte motor a použijte páky anebo klínu k uvolnění elektrické řetězové pily.

Kácení stromů

Ke kácení stromů je zapotřebí mnoho zkušeností. Kácejte stromy jen tehdy, umíte-li bezpečně zacházet s elektrickou řetězovou pilou. V případě nejistoty nepoužívejte v žádném případě elektrické řetězové pily.

Nezkušeným uživatelům nedoporučujeme z bezpečnostních důvodů kácet stromy lištou, která je

kratší než průměr káceného kmenu.

- Dbejte na to, aby se poblíž pracovní oblasti nezdržovali lidé anebo zvířata. Bezpečnostní odstup od káceného stromu a vedlejšího pracoviště musí obnášet 2 ^1 /2 délek stromu.

- Dbejte na správný směr kácení: Uživatel se musí bezpečně pohybovat v blízkosti zkáceného stromu, aby byl schopen strom snadno zkrátit a odvětvit. Je třeba zabránit tomu, aby padající strom se nezachytil do jiného stromu. Dbejte na přirozený směr pádu, který závisí na sklonu a křivosti stromu, směru větru, umístění větších větví a počtu větví.

- Při řezání na svazích by se obsluha řetězové pily měla zdržovat v oblasti nad stromem, který se má káčet, protože strom po kácení se bude pravděpodobně kutálet nebo klouzat dolů.

• Na svahu stůjte nad káceným stromem.
• Malé stromy s průměrem 15- 18 cm mohou běžně být uříznuty jedním řezem.
• U stromů větších průměrů se musí použít zásekového a porážecího řezu (viz P).

Nekácejte strom, když věje silný anebo proměnlivý vítr, existuje-li nebezpeči poškození majetku anebo kdyby strom mohl padnout na vedení. Při kácení stromů je důležité dbát na to, aby jiné osoby nebyly vystavené nebezpeči, aby se netrefi la žádná napájecí vedení a aby se nezpůsobily žádné hmotné škody.

Pokud strom přesto dojde do styku s napájecím vedením, musí se ihned informovat komunální podnik.

Ihned po skončení řezání odklopte ochranu sluchu, abyste slyšeli tóny a varovné signály.

1. Odřezávání větví:

Větve ící mviěsrems dotrlaůň - ods te ím, e t ez ž řadítnea s tnvaí.d vě Nikdy odřeznáevejte tve věe, výš než i vaemvýešn.r

2. Únikový prostor:

Kolem stromu odstraňte podrost, abyste si zajistili bezpečný ústup. Únikový prostor (1) by měl být za zamýšleným směrem kácení (2) posunutý asi o 45°.

1. Řezání pádového záseku (A):

Proved'te pádový ázsek ve ms ěru, ve kterém má trsom padnout. Začněte s dolním, horoizntálním řezem. Hloubka ežu má b ýt přibližně 1/3 průměru kmene. Udělejte iškmý eřz pilou v úh lu řezu přibližně 45°, ze shora, který přesně ms ěruje na dolníe zř pilou . Tím se zabrání sevření pilového řetězu nebo vodicí ilšty při naaszení zásekového řezu.

Nikdy nevstupujte před strom se zásekem.

4. Porážecí řez (B):

Proved'te řez pilou z druhé strany kmene, přičemž stojíte vlevo od kmene a řežte tažením pilového řetězu (spodní stranou vodicí lišty). Porážecí řez musí probíhat vodorovně asi 5 cm nad vodorovnou částí zásekového řezu. Porážecí řez by měl být tak hluboký, aby vzdálenost mezi porážecím řezem a řeznou čárou zásekového řezu obnášela nejméně 1/10 průměru kmene. Neproříznutá část kmene se označuje jako míra lomu. Trnož zabrání otočení stromu a jeho pádu do nesprávného směru. Trnož nepřeřízněte. Jakmile se ukáže, že strom případně nepadá do požadovaného směru, nebo pokud se naklání zpět a pilový řetěz se zasekl, musí se hlavní řez přerušit. Pro otevření řezu a k podložení stromu do požadované spádové linie se musí použít klíny ze dřeva, plastu nebo hliníku.

1. Zasuňte do porážecího řezu klínanebo páčidlo jakmile to

CZ

hloubka řezu dovolí, aby se zabránilo sevření vodící kolejnice.

R

1. Je-li průměr kmene větší, než délka vodicí kolejnice, proved'te dva řezy řeznou čárou zásekového řezu obnášela nejméně 1/10 průměru kmene. Neproříznutá část kmene se označuje jako míra lomu.

2. Po provedení porážecího řezu padne strom sám od sebe, anebo za pomoci klínu anebo páčidla. Jakmile začne strom padat,

!

vytáhněte pilu z řezu, vypněte motor, odložte řetězovou pilu a opustte pracoviště ústupovou cestou. Je třeba dávat pozor na padající větve a nezakopnout o ně.

N

Odřezávání větví

Odřezáváním větví se označuje odstraňování větví a haluzí skáceného stromu.

!

Ke mnoha úrazům dochází při odřezávání větví. Nikdy neodřezávejte větve, když stojíte na kmeni stromu. Pozorujte oblast možného odpružení větví, jsou-li tyto pod napětím.

• Opěrné větve odstraňte až po skončení odřezávání větví.
• Pod napětím stojící větve musí být odřezávány zdola nahoru, aby se zabránilo sevření řetězové pily.
• Při odřezávání tlustších větví používejte stejnou techniku jako při krácení.
• Pracujte vlevo od kmene a dle možnosti co nejblíže u elektrické řetězové pily. Váha pily spočívá dle

možnosti na kmeni.

• Abyste odřezali větve i po druhé straně kmene, měňte svou pozici.
• Rozvidlené větve se rozřezávají jednotlivě. • Menší větvičky se musí odřezat jedním řezem podle znázornění na obrázku.

Odřezávání na délku

Krácení je řezání poražených kmenů na malé kusy.

• Dbejte na to, aby se řetěz pily při řezání nedotkl země.
• Dbejte na pevný postoj a při řezání ve svahu stůjte nad kmenem.
• Dbejte na své bezpečné postavení a rovnoměrné rozložení tělesné hmotnosti na obě nohy. Pokud je to možné, měl by se kmen podložit a podpořit větvemi, trámami nebo klíny. Postupujte podle jednoduchých pokynů pro snadné řezání.

J

1. Kmen leží na zemi: Rozřežte kmen shora úplně a na konci řezu dejte pozor, abyste se nedotkli země. Pokud existuje možnost kmen otočit, prořízněte jej ze 2/3. Potom kmen otočte a odshora dořízněte zbytek kmene.

K

1. Kmen je na jednom konci podepřen: Nejprve prořízněte 1/3 průměru kmene odzdola nahoru (horní stranou pilového listu), abyste předešli jeho tříštění. Poté na jeden řez kmen dořízněte odshora dolů (spodní stranou pilového listu), abyste předešli vzpříčení pily.

L

1. Kmen je podepřen na obou koncích: Nejprve prořízněte 1/3 průměru kmene odshora dolů

(spodní stranou pilového listu). Potom řezejte odzdola nahoru (horní stranou pilového listu), až se řezy setkají.

M

1. Rezání na kozlíku: Elektrickou motorovou řetězovou pilu držte pevně oběma rukama a přístroj ved'te během rezání před tělem. Když dojde k protnutí kmene, ved'te přístroj vpravo od těla (1). Levou ruku mějte co možná nejrovněji (2). Dávejte pozor na padající strom. Postavte se tak, aby oddělený kmen nepředstavoval žádné nebezpečí. Dávejte pozor na své nohy. Oddělený kmen může pří pádu způsobit zranění. Udržujte rovnováhu (3).

Údržba a čištění

Provádějte zásadně údržbářské a čisticí práce s vypnutým motorem a vytaženou sitovou zástrčkou. Nebezpeči zranění! Opravářské a údržbářské práce, které nejsou popsány v tomto návodu, nechte provést prostřednictvím naší odborné opravny. Používejte pouze originálních náhradních dílů. Před veškerými údržbářskými a čisticími prácemi nechte stroj vychladnout. Je nebezpeči popálenin!

Čištění

- Po každém použití stroj pečlivě vyčistěte. Tím prodloužíte životnost stroje a zamezíte nehodám.

• Nedovolte, aby rukojeti byly znečištěny benzínem, olejem anebo tukem. Případně rukojeti očistěte vlhkým, v mýdlovém louhu vypraným hadrem. K čištění nepoužívejte rozpouštědel anebo benzínu!
• Po každém použití vyčistěte řetěz pily. K tomuto účelu použijte štětec anebo smeták. K čištění řetězu nepoužívejte kapaliny. Po vyčištění řetěz lehce naolejujte řetězovým olejem.
• Při čistění sejměte také kryt řetězového kola (8), abyste zařízení mohli vyčistit i na tomto místě.
• Vyčistěte vzduchové štěrbiny a povrchy stroje štětcem, smetákem anebo suchým hadrem. K čištění nepoužívejte žádných kapalin.
• Vyčistěte otvory pro olej ve vodící liště, aby bylo během provozu zajištěno bezporu- chové automatické mazání řetězu pily.
• Vyčistěte propust oleje ( D 27), aby bylo zajištěno bezvadné, automatické olejování pilového řetězu během provozu. Stětečkem nebo hadříkem otřete zbytky z olejové propusti.

Intervaly údržby

Provádějte pravidelně údržbářské práce uvedené v následující tabulce. Pravidelnou údržbou Vaší řetězové pily se prodlouží její životnost. Navíc docílíte optimálních řezných výkonů a zamezite nehody.

Tabulka intervalů údržby

Strojní součást	Aktion	Před každým použitím	Po 10 provozních hodinách	Po každém použití
Komponenty brzdy řetězu	Kontrolovat, v případě potřeby nahradit	√
Řetězové kolo ( A 21)	Kontrolovat, v případě potřeby nahradit	√
Řetěz pily (5)	Kontrovat, olejovat, v příp. potřeby nabrousit či nahradit	√
Řetěz pily (5) Vyčistit, naolejovat				√
Vodící kolejnice (4)	Kontrolovat, vyčistit, naolejovat	√		√
Vodící kolejnice (4)	Otočit		√
Olejovou automatiku	Kontrolovat olejovou automatiku a příp. vyčistit výstupní kanál oleje anebo	√

Ostření řetězu pily

Nesprávně naostřený řetěz pily zvýšuje nebezpečí zpětného rázu! Při manipulaci s řetězem anebo vodící kolejnicí použijte rukavic s ochranou proti pořezání.

Ostrý řetěz zaručuje optimální řezný výkon. Dobře naostřený řetěz se bez námahy prokusuje dřevem a zanechává velké, dlouhé piliny. Řetěz pily je tupý, musíte-li řezné zařízení do dřeva tlačit a piliny jsou velmi malé. Při velmi tupém řetězu pily nevystupují již vůbec žádné piliny, nýbrž pouze prach.

- Řezné části řetězu jsou nožové články, které sestávají z rezného zubu a z nosu, ohraničujícího hloubku rezu. Výškový rozdíl těchto dvou určuje hloubku ostření.

- Při ostření řezných zubů se musí dbát na následující hodnoty:

• ostřicí úhell (30°)
• úhel čela (85°)
• hloubku ostrosti (0,65 mm)

Odchylky od udaných rozměrů řezací geometrie mohou vést ke zvýšení náchylnosti stroje ke zpětným rázům.

Zvýšené nebezpečí úrazu!

Dodatečné ostření pilového řetězu vyžaduje jistou praxi. Navíc ostření pilového řetězu vyžaduje speciální nástroje, které zajistí, že řetěz je naostřen ve správném úhlu a ve správné hloubce. Postupujte podle návodu svého nástroje na ostření pilového řetězu. Pro nezkušeného uživatele řetězové pily doporučujeme, nechat naostřit pilový řetěz odborníkem nebo v odborné dílně nebo

řetěz vyměnit.

1. Pilu vypněte a vytáhněte sít'ovou zástrčku.
2. Sejměte pilový řetěz (viz kapitola „Obsluha řetězové pily“). Pro nabroušení by měl být řetěz dobře napnutý, aby bylo možné nabrousit jej správně.
3. K ostření je zapotřebí kulatý pilník s průměrem 4,0 mm.

Jiné průměry poškodí řetěz a mohou vést k ohrožení při práci!

1. Bruste pouze zevnitř na venek. Ved'te pilník z vnitřní strany řezného zubu směrem ven. Nadzvedněte pilník, když jej táhnete zpět.
2. Ostřete napřed zuby na jedné straně. Poté otočte pilový řetěz a zaostřete zuby na druhé straně.
3. Retěz je opotřebován a musí být nahrazen novým řetězem pily, zbývají-li z řezného zubu pouze asi 4 mm.
4. Po nabroušení musí všechny řezné články být stejně dlouhé a široké.
5. Po každém 3. ostření se musí kontrolovat hloubka ostření (ohraničení hloubky), a výška se musí dopilovat za pomoci plochého pilníku. Ohraničení hloubky by mělo vůčí řeznému zubu být posunuto vzad asi o 0,65 mm. Zakulatte ohraničení hloubky poněkud zepředu po jeho posazení vzad.

Nastavení napnutí řetězu

Nastavení napnutí řetězu je popsáno v kapitole „Montáz - Napnutí řetězu“.

Záběh nového řetězu pily

U nového řetězu se po nějaké době snižuje jeho napětí. Proto musíte po prvních 5ti řezech, pozdějí ve větších odstupech, řetěz dopínat.

Nikdy nenasazujte nový řetěz na opotřebovaný hnací pastorek anebo na poškozenou anebo opotřebovanou vodicí kolejnici.

Retěz by mohl seskočit anebo se přetrhnout.

Těžká poranění mohou být následkem.

Údržba vodicí lišty

Při manipulaci s řetězem anebo s vodicí lištou používejte ochranných rukavic s ochranou proti pořezání.

1. Vypněte pilu a vytáhněte síťovou zástrčku (11).
2. Sejměte kryt řetězového kola (8), řetěz pily (5) a vodicí lištu (4).
3. Zkontrolujte opotřebení vodicí lišty (4). Odstraňte otřepy a zarovnejte vodicí plochu plochým pilníkem.
4. Vyčistěte otvory pro olej ( D 27) ve vodící liště, aby bylo během provozu zajištěno bezporu-chové automatické mazání řetězu pily.
5. Namontujte vodící kolejnici (4), řetěz pily (5) a kryt řetězového kola (8) a napněte řetěz pily.

Při optimálním stavu otvorů pro průtok oleje a správném nastavení regulačního knofl íku oleje odstříkne pilový řetěz několik sekund po rozběhnutí automaticky trochu oleje.

Zapnutí lišty

Při manipulaci s řetězem anebo s vodicí lištou používejte ochranných rukavic s ochranou proti pořezání.

Aby se umožnilo rovnoměrné opotřebení, musí se vodicí (4) kolejnice každých 10 pracovních hodin otočit.

1. Vypněte pilu a vytáhněte síťovou zástrčku (11).
2. Sejměte kryt řetězového kola (8), řetěz pily (5) a vodicí lištu (4).
3. Otočte vodicí lištu o horizontální osu a namontujte ji a řetěz opět tak, jak je popsáno v bodě „Montáz pilového řetězu a vodicí lišty“. Dodržujte přitom směr běhu pilového řetězu!

Směr běhu pilového řetězu

Při vyrovnání pilového řetězu (5) se orientujte podle obrázku pod krytem řetězu (8), když se list otáčí. Zobrazení směr běhu na listu se poté již neshoduje.

Skladování

• Pred uskladněním přístroj vyčistěte.
• Před delšími provozními přestávkami vyprázdněte olejovou nádrž. Starý olej zlikvidujte ekologicky (viz část „Likvidace / ochrana životního prostředí“).
• Nasuňte ochranný kryt (19) vodicí lišty.
• Skladujte zařízení na suchém místě chráněném před prachem a mimo dosah dětí.

Montáž na stěnu

Pomocí klíčového otvoru (28) na spodní straně přístroje jej můžete zavěsit na stěnu.

• Našroubujte jeden šroub pomocí hmoždinek v požadované poloze do stěny.
• Hlavá šroubu může mít průměr od cca 10 mm.
• Nechte hlavu šroubu vyčnívat ve vzdálenosti cca 10 mm od stěny.
• Přístroj můžete nasadit otvorem na spodní straně na šroub a poté tahat přístroj až na doraz směrem dolů.

Při vrtání dbejte na to, aby nedošlo k poškození žádného napájecího vedení.

Pro jejich nalezení použijte vhodné detektory nebo se podívejte do plánu instalace. Při kontaktu s elektrickým vedením může dojít k úrazu elektrickým proudem a požáru, kontakt s plynovým vedením může způsobit explozi.

Při poškození vodovodního vedení může dojít k hmotným škodám a úrazu elektrickým proudem.

Odklízení a ochrana okolí

Pečlivě vyprázdněte olejovou nádrž. Nelijte starý olej do kanalizace anebo do odtoku vody. Odklid'te starý olej způsobem, odpovidajícím ochraně okolí – odevzdejte jej ve sběrně pro tento druh odpadu. Přístroj, příslušenství a balení zlikvidujte ekologickou recyklací.

Elektrická zařízení nepatří do domácího odpadu. Směrnice 2012/19/EU o starých elektrických a elektronických zařízeních: Opotřebované elektrické přístroje se musí sbírat odděleně a ekologicky zlikvidovat. V závislosti na tom, jak je vše implementováno ve vnitrostátním právu, máte následující možnosti:

Likvidaci Vašich zaslaných vadných přístrojů provádíme zdarma. V případě dotazů se obratte na servisní centrum. Toto se netýká příslušenství starých přístrojů a pomocných prostředků bez elektrických součástí.

- Vrátit v prodejně: Distributoři potravin s celkovou prodejní plochou minimálně 800 metrů čtverečních, kteří nabízejí elektrozařízení několikrát v kalendářním roce nebo trvale a zpřístupňují je na trhu, jsou povinni bezplatně odebrat vysloužilá elektrozařízení. Při předání nového elektrického nebo elektronického zařízení koncovému uživateli jsou tito povini bezplatně převzít zpět od koncového uživatele staré zařízení stejného typu, které v podstatě plní stejné funkce jako nové zařízení, a to bezplatně na prodejním místě popř. v bezprostřední blízkosti a bez zakoupení elektrického nebo elektronického zařízení lze na požádaní koncového uživatele bezplatně vzít zpět až tři stará zařízení na typ zařízení, která nejsou větší než 25 centimetrů v jakémkoliv vnějším rozměru, v maloobchodě nebo v bezprostřední blízkosti.

• Odevzdat na ofi ciálním sběrném místě:
  Přístroj odevzdejte ve sběrném recyklačním místě. Použité plastové a kovové části lze oddělit a vytřídit pro recyklaci.
  V případě dotazů se obraťte na servisní centrum.
  • Zaslat zpět výrobci/distributorovi:

Náhradní díly

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obrat’te na servisní středisko / „Service-Center“.

2 Zátka olejové nádrže CPAB011057
5 Pilový řetěz (3/8N1S-53E) CPAB011080
4 Vodicí l išta (ZLA14-52-507P) CPAB011079
12 Kombinovaný kl íč CPAB011085

Záruka

Vážení z ákazníci, Na te nto přís troj pos kytujeme 3 letou z áruku od data z akoupení.

V případě z ávady tohoto výr obku vám vůč i prodejci výr obku přinále ží z ákonná pr áva. Tato z ákonná pr áva ne jsou ome zena naš í následovně uve denou z árukou.

Záruční podm ínky

Záruční doba z ačíná bě žet ode dne nák upu. Us chovejte s i, pr osím, originál úč tenky pro poz dější použ ití. T ento dokument bude - te potř ebovat jak o doklad o k oupi. Zjistíte-li bě hem tří le t od data k oupě u tohoto výr obku mate riálovou ne bo výr obní vadu, bude výr obek námi, pod le naš eho výběru, be zplatně opr aven ne bo nahr azen.

T ato z áruční opr ava př edpokládá, ž e během 3 leté l hůty př edložíte poš kozený přístroj s doklade m o k oupi (pokladní s tvrzenka) a pís emně kr átce popíš ete, v č em spočívá z ávada a kdy k ní doš lo. Bude-li z ávada kr yta naš í z árukou, z ískáte z pět opr avený ne bo nový výr obek.

Opravou ne bo výmě nou výr obku ne začíná záruční doba bě žet od z ačátku.

Záruční doba a z ákonné n ároky n a odstranění vady

Záruční doba s e ne prodlužuje pos kytnutím záruky. T oto plat í i pr o nahr azené a opr avené d íly. J iž při k oupi z jištěné z ávady a ne dostatky mus íte nahlás it ok amžitě po vybale ní výr obku. P o uplynut í z áruční doby mus íte uhr adit náklady z a pr ovedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován. Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. Pilový řetěz), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 415910_2210).
• Číslo výrobku je uvedeno na typovém štítku.
• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal..

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně. Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko

Tel.: [phone]

Upozorňujeme, že následující adresa není servisní adresou. Nejprve se obraťte na výše uvedené servisní středisko.

Ga-Po Vertrieb GmbH

Problém Možná příčina Odstranění závady
Přístroj nestartuje	Zacvaknutá řetězová brzda	Zkontrolujte řetězovou brzdu, případně řetězovou brzdu uvolněte.
	Chybí síťové napětí Domovní pojistka vypíná	Zásuvku, kabel, vedení, zástrčku kontrolovat, příp. oprava elektroodborníkem Kontrola domovní pojistky, viz pokyn.
	Vadný spínač/vypínač (13)	Oprava servisemOpotřebované uhlík.
	kartáčky
	Motor defektní
Řetěz se netočí	Brzda řetězu blokuje řetěz pily (5)	Kontrola brzdy řetězu, příp. povolit brzdu řetězu.
Špatný rezný výkon	Řetěz pily (5) nesprávně namontov.	Řetěz pily správně namontovat.
	Tupý řetěz pily (5) Tupý řetěz pily (5)	z pily (5)
	Nedostatečné napětí řetězu	Zkontrolovat napětí řetězu.
Pila běží ztěžka, řetěz seskakuje	Nedostatečné napětí řetězu	Zkontrolovat napětí řetězu.
Řetěz se zahřívá, tvoření kouře přiřezání, zbarvení kolejnice	Příliš málo řetězového oleje	Kontrola stavu oleje, příp. doplnit řetěz. olej, kontrolovat olejovou automatiku a příp. vyčistit výstupní kanál oleje anebo oprava servisem. Překontrolujte presné nastavení oleje (regulační knofl ík oleje).

Obsah

Úvod....163

Použitie ....164

Všeobecný popis ......164

Objem dodávky 164

Technické údaje ......165

Bezpečnostné pokyny .....166

Obrázkové znaky na píle .....166

Symboly v návode ......167

Všeobecné be zpečnostné pokyny...167

Všeobecné be zpečnostné pokyny pre e lektrické náradia .... 168

Všeobecné be zpečnostné pokyny pre reťazové píly 170

Výmena vodiacej lišty 177

Techniky pílenia ......177

Všeobecné pokyny 177

Stínanie stromov 178

Odvetvovanie 179

Skracovanie 180

Údržba a čistenie .....181

Čistenie 181

Intervaly údržby 181

Tabul' ka intervalov údržby ..... 182

Brúsenie reťaze 182

Nastavenie napnut ia ref'aze ..... 183

Servisná oprava ......188

Service-Center 188

Dovozca 188

Úvod

Přístroj vybaltej a zkontrolujte, je-li kompletní:

- Ref'azová píla

• Lišta (vodiaca lišta)
• Ret'az pily
• Ochranný kryt lišty
• Kombinovaný kl'úč
• Návod na obsluhu

Obalový materiál rádně zlikvidujte.

Popis funkcie

Elektrická ret'azová píla ......

PKS 1600 C2

Menovité vstupné Napätie U ....

230-240 V\~, 50 Hz

Príkon P 1600 Watt

Ochranná trieda ...... II

Druh ochrany.....IPX0

Objem nádrže ......asi 200 ml

Ref'az 3/8N1S-53E

Dížka listu píly 415 mm

Dĺžka rezu 340 mm

Hladina akustického

Tlaku (LpA) ..... 90,5 dB(A); K_pA = 3 dB(A)

Hladina akustického výkonu (LWA)

Nameraná 101,5 dB(A); K_WA = 3 dB(A)

Zaručená 105 dB(A)

Obrázkové znaky na píle

Pozor! Ret'az pily sa netočí, ked' je ret'azová brzda aktivovaná. Uvol'nite brzdu ret'aze, pričom páku brzdy posuňte k prednému držadlu.

Prečítajte si a dodržujte návod na obsluhu patriaci k píle!

Noste ochranu sluchu

Noste ochranu očí

Noste ochranu hlavy

Noste rukavice, které jsou bezpečné proti pořezání!

Noste protiskluzovou bezpečnostní obuv!

Note ochranný odev!

Ret'azovú pílu používajte vždy oboma rukami

Pozor! Nebezpečenstvo spätného rázu – Pri práci s pílou dávajte pozor na jej spätný ráz.

Zaručená hladina akustického výkonu

AUTO STOP

Brzda ref'aze

Smer chodu ret'azovej píly

Rozstup ref'aze

Znak na páke brzdy retáze:

brzda ref'aze: VYP

brzda ref'aze: ZAP

Symboly v návode

Noste ochranné rukavice, aby ste zabránili rezným poraneniam!

Všeobecné bezpečnostné pokyny

Všeobecné bezpečnostné pokyny pre elektrické náradia

1) Bezpečnost' pracoviska:

2) Elektrická bezpečnost:

Všeobecné bezpečnostné pokyny pre retázové pily

b) Vyvarujte sa abnormálnemu držaniu tela a nerežte nad výškou svojich ramien. Týmto sa vyvarujete nezámernému dotyku so špičkou kol'ajničky a umožní sa lepšia kontrola nad reťazovou pílou v neočakávaných situáciách.

i Ret'az pily sa netočí, ked' je ret'azová brzda aktivovaná.

Při práci s retázou používajte vždy ochranné rukavice a používajte len originálne diely. Pred začatím akýchkolvek prác na retázovej píle vytiahnite zástrčku zo zásuvky. Existuje nebezpečenstvo zranenia.

A Montáž pílovej retáze a lišty

Akonáhle motor pily začne bežat', tečie olej k vodiacej lište (4).

1. Za účelom zapnutia píly stlačte pravým palcom poistku vypínača (14) a potom stlačte zapínač/vypínač (13), píla beží najvyššou rýchlostou. Poistku vypínača opät' pustite.
2. Motorová píla sa vypne, ked' opät' pustíte zapínač/vypínač (13). Nepretržité zapnutie nie je možné.

F

Kontrola ret'azovej brzdy

Ked'ret'azová brzda nefunguje správne, nesmiete elektrickú ret'azovú pílu používat. Existuje nebezpečenstvo

zranenia dobiehaním pilovej retaze. Kontaktujte „Service-Center“.

Pred začatím práce s pílou skontrolujte stav oleja a automatiku olejového mazania.

Výmena vodiacej lišty

Ak sa ret'az pily zasekne, nepokúšajte sa vytiahnuť elektrickú ret'azovú pílu násilím. Hrozí nebezpečenstvo

Hned' po ukončení pílenia snímte z uší tlmiče hluku, aby ste mohli počut tóny a varovné signály.

1. Odvetvovanie:

3. Vrubový (smerový) zárez

(A):

Pojem odvetvovanie označuje odstraňovanie konárov a vetví zo zot'atého stromu.

2. Kmeň je na jednom konci podopretý:

Prepílte najskôr zdola nahor (vrchnou stranou lišty) 1/3 priemeru kmeňa, aby ste zabránili rozštiepeniu. Potom pílte zhora nadol (spodnou stranou lišty) smerom k prvému rezu, aby ste zabránili zaseknutiu.

Tabul'ka intervalov údržby

Po jeho znížení ho trochu zagul'at'te smerom dopredu.

Nastavenie napnutia retaze

1. Pílu vypnite a vytiahnite zástrčku (11) zo zásuvky.
2. Snímte kryt reťazového kolesa (8), reťaz píly (5) a vodiacu lištu (4).
3. Skontrolujte opotrebovanie vodiacej lišty (4). Odstráňte ostré hrany a vodiace plochy vyrovnajte pomocou plochého pilníka.
4. Vyčistite olejové ( D 27) priechody lišty, aby sa zabezpečilo bezporuchové, automatické mazanie reťaze počas prevádzky.
5. Namontujte lištu (4), ref'az (5) a kryt

SK

ret'azového kolesa (8) a napnite ret'az.

• Pred odložením zariadenie vyčistite.

Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný formulár. Pri d'alších otázkach sa obrátte na „Service-Center“.

S opravou alebo výmenou produktu sa nezačína nová záručná doba.

Překlad originálního prohlášení o shodě CE

Elektrická řetězová pila

konstrukční řady PKS 1600 C2

Pořadové číslo 000001 - 023000

odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:

2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG 2011/65/EU* & (EU) 2015/863

Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení:

EN 62841-1:2015 • EN 62841-4-1:2020 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 61000-3-2:2019/A1:2021 • EN IEC 61000-3-11:2019 EN IEC 63000:2018

Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:

Úroveň akustického výkonu:

zaručená: 105 dB(A)

měřená: 101,5 dB(A)

Použitý postup konformitního ohodnocení dle dodatku VI / 2000/14/EC

Místo hlášení: NB 0123, TÜV Süd, Ridlerstraße 65, 80339 München, Germany

Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:

Ga-Po Vertrieb GmbH

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

Poradové číslo 000001 - 023000

Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje: Hladina akustického výkonu: zaručená: 105 dB(A) nameraná: 101,5 dB(A) Použitý postup hodnotenia zhody v súlade s dodatkom VI / 2000/14/EC Certifi kačn orgán: NB 0123, TÜV Süd, Ridlerstraße 65, 80339 München, Germany
