INSTRUKCJA OBSŁUGI PKS 1600 C2 PARKSIDE

Elektryczna pilarka łańcuchowa

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

PL Tłumaczenie oryginalnej instrukcji obsługi Strona 111

Przeznaczenie ......112

Opis ogólny ......112

Zawartość opak owania .....112

Opis dz iałania 112

Przegląd 112

Symbole w instrukcji obsługi .....114

Symbole zawarte w instrukcji .....115

Ogólne zasady bezpieczeństwa ....115

Ogólne zalecenia be zpieczeństwa dla elektronarzędzi ....116

Ogólne wskazówki bezpieczeństwa dotyczące pił łańcchowych .....118

Środki ostrożności przeciwko odrzutom ....119

Zagrożenia ogólne ......120

Dalsze zasady be zpieczeństwa .....120

Funkcje be zpieczeństwa ...... 121

Montaż 122

Montaż łańcucha piły i miecza ... 122

Napinanie tańcucha tnącego ..... 123

Smarowanie łańcucha ...... 124

Obstuga pił y łańcuchowej...... 124

Włączanie 124

Sprawdzanie hamulc a łańcucha ..125

Sprawdzanie automatycznego układu oliwienia ....125

Wstep

Gratulujemy zakupu nowego urządzenia. Zdecydowali się Państwo na zakup wartościowego produktu. Niniejsze urządzenie sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontroli ostatecznej. W ten sposób zapewniona jest jego sprawność.

Wymiana miecza/ tańcuch tnący .. 125

Techniki piłowania ...... 126

Informacje ogólne 126

Ścinanie drzew 126

Okrzesywanie 128

Przycinanie 129

Konserwacja i oczyszczanie .... 129

Oczyszczanie 130

Czasokresy konserwacyjne ..... 130

Tabela czasokresów konserwacyjnych .... 131

Ostrzenie łańcucha tnącego ..... 131

Regulacja nac iągu łańcucha ..... 132

Docieranie nowego tańcucha piły ..132

Konserwacja s zyny napędowej .....132

Obracanie miecza 133

Przechowywanie 133

Montaż na ścianie 133

Utylizacja i ochrona środowiska naturalnego ..... 134

Części zamienne / Akcesoria .. 135

Poszukiwanie błędów ...... 135

Gwarancja 135

Serwis naprawczy 137

Service-Center 137

Importer 137

Tłumaczenie oryginalnej deklaracji zgodności WE ..... 193

Rysunek samorozwijający ..... 196

Instrukcja obsługi jest częścią składową produktu. Zawiera ona

ważne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy się zapoznać ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko zgodnie z opisem i podanym przeznaczeniem. Instrukcję należy przechowywać starannie, a w przypad ku przekazania produktu osobom

trzecim należy dostarczyć nabywcy kompletną dokumentację.

Przeznaczenie

Elektryczna piła łańcuchowa jest przeznaczona tylko do cięcia drewna. Piła nie jest przewidziana do żadnych innych zastosowań (np. przecinania murów, tworzyw sztucznych czy środków spożywczych). Piła jest przeznaczona do wykonywania prac domowych. Nie jest ona przystosowana do ciągłego używania zarobkowego. Urządzenie jest przeznaczone do używania przez osoby dorosłe. Nieletni powyżej 16 roku życia mogą używać piły tylko pod nadzorem osoby dorosłej. Producent nie odpowiada za szkody wywołane niezgodnym z przeznaczeniem stosowaniem i nieprawidłową obsługą urządzenia. To urządzenie nie jest przeznaczone do zastosowania komercyjnego. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji. Ta elektryczna piła łańcuchowa jest przeznaczona do użytku tylko przez jedną osobę i tylko do cięcia drewna. Piłę łańcuchową należy trzymać prawą ręką za tylną rękiżeć i lewą ręką za przednią rękiżeć. Przed użyciem piły łańcuchowej użytkownik musi przeczytać i zrozumieć wszystkie informacje i wskazówki zawarte w instrukcji obsługi.

Użytkownik musi nosić stosowne środki ochrony indywidualnej. Piłą tańcuchową można ciąć tylko drewno. Nie wolno ciąć nią materiałów takich jak np. tworzywo sztuczne, kamień, metal lub drewno zawierające ciała obce (np. gwoździe lub śruby)!

Opis ogólny

llustracje znajdują się na okładce przedniej i tylnej.

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest ono kompletne. Prawidłowo posegreguj i usuń materiały opakowania.

• Piła tańcuchowa
• Szyna prowadząca (miecz)
• łańcuch tnący
• Kołczan ochronny na miecz
• Klucz kombinowany
• Instrukcja obstugi

Prawidłowo posegreguj i usuń materiały opakowania.

Opis działania

Pilarka łańcuchowa jest napędzana przez silnik elektryczny. Obiegowy łańcuch tnący jest prowadzony przez miecz (prowadnicę szynową).

Urządzenie jest wyposażone w szybkodziatający hamulec łańcucha.

Automatyczny układ zasilania olejem zapewnia ciągłe smarowanie łańcucha.

Do ochrony użytkownika służą różne zabezpieczenia pilarki.

Funkcje elementów urządzenia są podane w poniższym opisie.

Przegląd

1. Tylny uchwyt
2. Pokrywa zbiornika oleju
3. Dźwignia hamulca łańcucha i przednia ostona dłoni
4. Szyna prowadząca (miecz)
5. łańcuch tnący
6. Gwiazda zwrotna
7. Nakrętka
8. Ostona koła tańcucha
9. Tylna ostona dłoni
10. Uchwyt kabla
11. Kabel sieciowy
12. Klucz kombinowany
13. Włącznik-wyłącznik
14. Blokada włącznika
15. Silnik elektryczny
16. Przedni uchwyt
17. Ogranicznik pazurowy
18. Trzpień przechwytujący tańcuch
19. Kołczan ochronny na miecz
20. Wskaznik poziomu oleju
21. Wskaznik minimum „MIN“ wskaźnika poziomu oleju
22. Sruba napinacza
23. Koło zębate
24. Nos
25. Šruba
26. Narożnik
27. Przepusty olejowe
28. Otwór na klucz

Technische Daten

Elektryczna pilarka łancuchowa ...... PKS 1600 C2

Typ zabezpieczenia .....IPX0 Prędkość ruchu łańcucha v0 .....14,5 m/s Ciężar

(z mieczem i łańcuchem) ...... ok. 4,3 kg (bez miecza, łańcucha, pochwy

ochronnej miecza i oleju) ...... ok. 3,6 kg

Podziałka tańcucha ....3/8"

Grubość ogniwa

Zęby koła zębatego napedu łańcucha .. 6

Miecz ...... Parkside 14"

ZLA14-52-507P

Długość miecza .... 415 mm Długość cięcia .... 340 mm

Poziom ciśnienia akustycznego

(LpA) .....90,5 dB (A); K_pA=3 dB(A)

poziom mocy akustycznej (LWA)

zmierzony ..101,5 dB(A); K_WA = 3 dB(A)

gwarantowany ....105 dB(A)

Wibracja (a h) ...Uchwyt przedni: 5,982 m/s², Uchwyt tylny: 4,684 m/s², K=1,5 m/s²

Produkt spełnia wymogi normy

EN 61000-3-11 i podlega dodatkowym warunkom specjalnym. Oznacza to, że niedozwolone jest jego użycie w dowolnie wybranych punktach przyłączeniowych.

Przy niekorzystnych warunkach pracy sieci urządzenie może prowadzić do przejściowych wahań napięcia. Produkt jest przeznaczony do użytku jedynie w miejscach, które można obciążać w ramach sieci prądem stałym na poziomie co najmniej 100 A na fazę, zasilanych z sieci dystrybucyjnej napięciem 230

V. Użytkownik musi zapewnić, w razie konieczności w konsultacji ze swoim dostawcą energii elektrycznej, aby ciągłe maks. obciążenie sieci w punkcie przyłącza było wystarczające dla podłączenia produktu.

Wartości emisji hałasu i wibracji zostały ustalone zgodnie z normami i przepisami wymienionymi w deklaracji zgodności.

Podana łączna wartość drgań i wartość emisji hałasu zostały zmierzone zgodnie z unormowaną metodą pomiarów i mogą zostać wykorzystane do porównania tego elektronarzędzia z innym.

Podana łączna wartość drgań i wartość emisji hałasu może zostać wykorzystana

także do wstępnej oceny narażenia.

Ostrzeżenie: Wartości emisji drgań i hałasu mogą różnić się w trakcie rzeczywistego użytkowania elektronarzędzia od wartości podanej, w zależności od sposobu eksploatacji elektronarzędzia, w szczególności od rodzaju obrabianego elementu. Konieczne jest określenie środków bezpieczeństwa w celu ochrony operatora w oparciu o ocenę stopnia narażenia na wibracje w rzeczywistych warunkach użycia (należy uwzględniać wszystkie fazy cyklu eksploatacji, na przykład czas, w którym elektronarzędzie jest wyłączone, oraz czas, w którym urządzenie jest wprawdzie włączone, ale pra-cuje bez obciążenia).

Zasady bezpieczeństwa

Ten rozdział zawiera podstawowe zasady bezpieczeństwa dotyczące pracy z elektryczną piłą łańcuchową.

Elektryczna piła łańcuchowa zalicza się do niebezpiecznych urządzeniem, które w przypadku nieprawidłowego lub lekkomyślnego użytkowania może powodować poważne, a nawet śmiertelne obrażenia. W związku z tym w celu zapewnienia bezpieczeństwa sobie i innym zawsze przestrzegaj poniższych zasad, a w razie niepewności zasięgnij porady specjalisty.

Symbole w instrukcji obsługi

Przed rozpoczęciem pracy zapoznaj się dokładnie z wszystkimi elementami piły. Przećwicz sposób postępowania z piłą i poproś doświadczonego

użytkownika o wyjaśnienie funkcji, sposobu działania piły oraz technik piłowania drewna.

Uwaga! tańcuch piły nie obraca się, gdy jest zablokowany hamulec tańcucha. Zwolnij hamulec tańcucha, przesuwają dźwignię hamulca w stronę przedniego uchtwytu.

Przeczytaj instrukcję obsługi urządzenia i zastosuj się do niej.

Stosować środki ochrony słuchu

Stosować środki ochrony oczu

Stosować środki ochrony głowy

Nosić antypoślizgowe obuwie ochronne.

Używać odzieży ochronnej!

Noś odporne na przecięcie rękawice. Niebezpieczeństwo skaleczenia!

Mocno trzymaj maszyną obiema dłońmi. Nigdy nie pracuj jedną ręką.

Uwaga! Odbój - podczas pracy uważaj na odboje urządzenia.

Nie wystawiaj maszyny na deszcz. Urządzenie nie może być wilgotne ani używane w wilgotnym otoczeniu.

Uwaga! W razie uszkodzenia

lub przecięcia kabla sieciowego natychmiast wyjmij wtyczkę z gniazdka sieci elektrycznej.

gwarantowany poziommocy akustycznej

AUTO

STOP

Hamulec tańcucha

MIN

Wskaźnik minimum „MIN“ wskaźnika poziomu oleju

Długość miecza

Klasa zabezpieczenia II (podwójna izolacja)

340 mm

Długość cięcia

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi

Przestrzegać kierunku biegu tańcucha. Uwaga! Przeczytać instrukcję obsługi.

Kierunek biegu tańcucha

Skok tańcucha

Kierunku tańcucha piły

Grubość płytki napędu tańcucha

Podziałka tańcucha piły

Symbol na korku zbiornika oleju: Nasmaruj tańcuch piły.

Symbol na dźwigni hamulca tańcucha:

Hamulec tańcucha: WYŁ.

Hamulec tańcucha: ZAŁ.

Symbole zawarte w instrukcji

Znaki niebezpieczeństwa z informacjami dot. zapobiegania wypadkom.

Znaki nakazowe z informacjami dot. zapobiegania wypadkom.

Noś rękawice ochronne, aby uniknąć skaleczenia!

Wskazówki zawierające informacje dot. lepszego użytkowania urządzenia.

Ogólne zasady bezpieczeństwa

Przed rozpoczęciem pracy elektryczną piłą łańcuchową zapoznaj się dokładnie z wszystkimi jej elementami. Proszę przećwiczyć obchodzenie się z piłą (przycinanie na długość drewna okrągłego na koźle do piłowania) i zlecić wyjaśnienie sobie przez doświadczonego użytkownika lub specjalistę działania, sposobu oddziaływania, technik piłowania i osobistego wyposażenia ochronnego.

Podczas wycinania drzew należy przestrzegać zasad ochrony przez hałasem i lokalnych przepisów prawa. Przepisy lokalne mogą wymagać przeprowadzenia testu kwalifi kacyjnego. Proszę zapytać o to w najbliższym

PL

nadleśnictwie.

Uwaga! W trakcie stosowania elektronarzędzi należy zapewnić następujące podstawowe środki bezpieczeństwa w celu ochrony przed porażeniem prądem elektrycznym, obrażeniami ciała i pożarem: Niebezpieczeństwo obrażeń ciała.

Ogólne zalecenia bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE! Przeczytaj wszystkie zasady i instrukcje bezpieczeństwa. Niedokładne przestrzeganie zasad i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/ lub inne ciężkie zranienia.

Zachowaj wszystkie zasady bezpieczeństwa i instrukcje na przyszłość.

Użyte w zasadach bezpieczeństwa pojęcie „narzędzie elektryczne” dotyczy narzędzi elektrycznych zasilanych prądem sieciowym (za kablem sieciowym) oraz narzędzi elektrycznych zasilanych z baterii (bez kabla sieciowego).

1) Bezpieczeństwo miejsca pracy

a) Zapewnij porządek i wystarczające oświetlenie w miejscu pracy. Nieporządek lub nieoświetlone miejsce pracy może spowodować wypadek.
b) Nie pracuj pilarką elektryczną w atmosferze potencjalnie wybuchowej, w której znajdują się palne ciecze, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.
c) Trzymaj od dzieci i innych ludzi w bezpiecznej odległości podczas używania pilarki elektrycznej.

Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne:

a) Wtyczka pilarki elektrycznej musi pasować do gniazdka. Wtyczki nie można w żaden sposób modyfi kować. Nie używaj adapterów wtyczek razem z narzędziami elektrycznymi posiadającymi zestyk ochronny (uziemiający). Nienaruszone wtyczki i dopasowane gniazdka zmniejszają ryzyko porażenia prądem.

b) Únikaj dotykania uziemionych powierzchni, takich jak rury, kaloryfery, piecyki, kuchenki, lodówki. Gdy Twoje ciało jest uziemione, ryzyko porażenia prądem jest większe.

c) Trzymaj pilarkę elektryczną z daleka od deszczu i wilgoci/wody. Dostanie się wody do wnętrza urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

d) Nie używaj kabla do przenoszenia pilarki elektrycznej, do jej zawieszania ani do wyciągania wtyczki z gniazdka. Chron kabel przed gorącem, olejem, ostrymi krawędziami i ruchomymi częściami urządzenia. Uszkodzone i splątane kable zwiększają ryzyko porażenia prądem.

e) Pracując pilarką elektryczną na dworze, używaj tylko przedłużaczy dopuszczonych do używania na dworze. Używanie przedłużacza przystosowanego do używania na dworze zmniejsza ryzyko porażenia prądem.

f) Jeśli nie da się uniknąć pracy elektronarzędzia w środowisku wilgotnym, należy zastosować wyłącznik różnicowoprowadowy. Zastosowanie wyłącznika różnicowoprowadowego zmniejsza niebezpieczeństwo porażenia prądem

elektrycznym.

3) Bezpieczeństwo osób:
a) Zachowuj uwagę, uważaj na to, co robisz i pracuj pilarką elektryczną rozsądnie. Nie używaj pilarki elektrycznej, jeżeli jesteś zmęczony albo jeżeli pod wpływem narkotyków, alkoholu albo leków. Chwila nieuwagi podczas używania pilarki elektrycznej może doprowadzić do poważnych zranień.
b) Należy stosować środki ochrony indywidualnej i zawsze używać okularów ochronnych. Używanie środków ochrony indywidualnej, takich jak antypoślizgowe obuwie ochronne, kask ochronny lub ochronniki słuchu, w zależności od rodzaju i zastosowania elektronarzędzia, zmniejsza ryzyko odniesienia obrażeń ciała.
c) Unikaj przypadkowego uruchomienia narzędzia. Przed podłączeniem narzędzia elektrycznego do źródła zasilania i/lub baterii, przed jego podniesieniem i przeniesieniem upewnij się, że jest ono wyłączone. Jeżeli podczas przenoszenia narzędzia elektrycznego palec osoby niosącej znajdzie się na włączniku, albo jeżeli włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.
d) Przed włączeniem pilarki elektrycznej usuń przyrządy nastawcze i klucze do śrub. Narzędzie lub klucz znajdujący się w obrotowej części urządzenia może spowodować zranienie.
e) Únikaj anormalnych pozycji ciała. Zapewnij sobie stabilną pozycję i zawsze zachowuj równowagę ciała. Dzięki temu możliwe będzie zachowanie lepszej kontroli nad pilarką elektryczną w nieoczekiwanych

sytuacjach.

f) Noś odpowiednie ubranie. Nie zakładaj obszernych, lużnych ubrań ani ozdób. Trzymaj włosy, części ubrania i rękawice z daleka od ruchomych części. Luźne ubranie, ozdoby lub długie włosy mogą zostać pochwycone lub wkręcone przez ruchome części.
g) Jeżeli urządzenie posiada możliwość zamontowania systemu odpylania upewnij się, czy system ten jest prawidłowo podłączony i używany. Używanie systemu odpylania może zmniejszać zagrożenia związane z narażeniem na pyt.
h) Nie kieruj się fałszywym poczuciem bezpieczeństwa i nie naruszaj zasad bezpieczeństwa obowiązujących dla elektronarzędzi, nawet jeśli po częstym korzystaniu jesteś zaznajomiony z elektronarzędziem. Nieuważne postępowanie może w ułamku sekundy doprowadzić do poważnych obrażeń.
4) Eksploatacja i użytkowanie elektronarzędzia
a) Nie przeciążaj urządzenia. Do każdej pracy używaj właściwego narzędzia elektrycznego. Pasującym narzędziem elektrycznym można pracować lepiej i bezpieczniej w podanym zakresie mocy.
b) Nigdy nie używaj narzędzia elektrycznego z uszkodzonym wyłącznikiem. Narzędzie elektryczne, którego nie można włączyć i wyłączyć, jest niebezpieczne i wymaga naprawy.
c) Przed dokonaniem ustawień, wymianą akcesoriów lub odłożeniem urządzenia należy wyjąć wtyczkę z gniazda i/lub wyciągnąć akumulator.

PL

d) Przechowuj nieużywaną pilarkę elektryczną w niedostępnym dla dzieci miejscu. Nie pozwalaj używać urządzenia osobom, które nie są z nim obeznane i które nie przeczytały tych wskazówek. Narzędzia elektryczne są niebezpieczne, jeżeli używają ich niedoświadczone osoby.
e) Starannie pielęgnuj pilarkę elektryczną. Sprawdzaj, czy ruchome części prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane lub inaczej uszkodzone i czy prawidłowe działanie pilarki elektrycznej nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane narzędzia elektryczne.
f) Narzędzia tnące muszą być zawsze ostre i czyste. Starannie pielegnowane narzędzia tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.
g) Używaj pilarki elektrycznej, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy. Używanie pilarki elektrycznej do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.
h) Úchwyty i powierzchnie chwytne utrzymuj w stanie suchym, czystym oraz wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne uniemożliwiają bezpieczną obstugę i kontrolę elektronarzędzia w nieprzewidzianych sytuacjach.
5) Serwis:
a) Zlecaj naprawy narzędzia elektrycznego tylko wykwalifi kowanemu personelowi i tylko

z użyciem oryginalnych części zamiennych. Pozwoli to zachować bezpieczeństwo użytkowania narzędzia elektrycznego.

Ogólne wskazówki bezpieczeństwa dotyczące pił łańcuchowych

a) Trzymaj wszystkie części ciała w bezpiecznej odległości pracującego łańcucha pilarki. Przed uruchomieniem pilarki upewnij się, że łańcuch nie dotyka żadnych przedmiotów. Chwila nieuwagi w czasie pracy z pilarką może doprowadzić do pochwycenia ubrania lub części ciała przez łańcuch.
b) Zawsze mocno trzymaj pilarkę prawą ręką za tylny i lewą ręką za przedni uchwyt. Trzymanie pilarki w odwrotny sposób zwiększa ryzyko zranień i jest niedozwolone.
c) Piłę łańcuchową trzymać tylko za izolowane powierzchnie uchwytów, ponieważ łańcuch piły może się zetknąć z ukrytymi przewodami elektrycznymi lub kablem zasilającym urządzenia. Kontakt łańcucha piły z przewodem elektrycznym pod napięciem może spowodować przeptyw prądu także do metalowych części urządzenia i spowodować porażenie elektryczne.
d) Stosować środki ochrony oczu. Zaleca się także stosowanie środków ochrony głowy, dłoni, nóg i stóp. Dopasowana odzież ochronna zmniejsza ryzyko zranienia przez lecące wióry i przypadkowe dotknięcie łańcucha tnącego.
e) Nie należy pracować z piłą tańcuchową na drzewie, na drabinie, z dachu lub z niestabilnej powierzchni. W przypadku użytkowania urządzenia w taki sposób występuje poważne zagrożenie obrażeń ciała.

f) Zawsze zachowuj stabilną pozycję ciała i używaj pilarki tańcuchowej tylko stojąc na stabilnym, pewnym i równym podłożu. Śliskie podłoże lub niestabilna pozycja, np. na drabinie, mogą spowodować utratę równowagi lub kontroli nad pilarką.

g) Przepiłowując napreżoną gałącz licz się z możliwością jej odskoczenia. Gdy przestanie działać siła napreżająca włókna drewna, odkakująca gałącz może trafi ć osobę obsługującą pilarkę i/lub wyrwać pilarkę spod kontroli.

h) Zachowuj szczególną ostrożność przy piłowaniu poszycia i młodych drzew. Pilarka może pochwycić cienkie gałęzie i wyrzucić je w stronę osoby obsługującej albo spowodować utratę równowagi.

i) Przenoś pilarkę wyłączoną, za przedni uchwyt, za łańcuchem tnącym odwróconym od ciała. Przy transportowaniu i przechowywaniu pilarki zawsze zakładaj pokrowiec. Uważne obchodzenie się z pilarką łańcuchową zmniejsza prawdopodobieństwo przypadkowego dotknięcia pracującego łańcucha.

j) Stosuj się do instrukcji smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo naprężony lub nasmarowany łańcuch może się zerwać lub zwiększać ryzyko odrzutu.

k) Piłuj tylko drzewo. Nie używaj pilarki łańcuchowej do celów, do których nie jest ona przeznaczona - przykład: Nie używaj pilarki łańcuchowej do piłowania tworzyw sztucznych, murów ani materiałów budowlanych nie wykonanych z drewna. Używanie pilarki łańcuchowej do celów niezgodnych z jej przeznaczeniem może stwarzać niebezpieczne sytuacje.

I) Nie próbować ciąć drzewa, nie mając jasnego rozeznania w zakresie ryzyka i sposobu jego uniknięcia. Użytkownik lub inne osoby mogą doznać poważnych urazów wskutek kontaktu z upadającym drzewem.

Środki ostrożności przeciwko odrzutom

Uwaga odrzut! Uwaga - podczas pracy uważaj na odrzuty maszyny. Niebezpieczeństwo zranienia.

Odrzutów możesz unikać przez zachowanie ostrożności i stosowanie prawidłowej techniki piłowania.

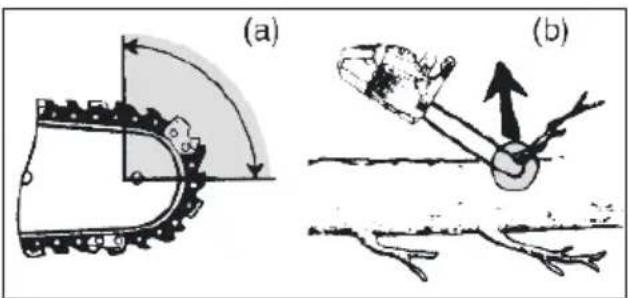

(a) (b)

- Odrzut może wystąpić, gdy czubek prowadnicy łańcucha tnącego zetknie się z jakimś przedmiotem lub gdy drewno wygnie się i spowoduje zablokowanie pilarki łańcuchowej w trakcie cięcia (p. rys. 1/zdjęcie B).

- Kontakt z czubkiem szyny prowadzącej może niekiedy powodować nieoczekiwaną reakcję i ruch skierowany do tyłu, w trakcie którego prowadnica tańcucha jest odrzucana do góry w kierunku osoby obsługującej pilarkę (p. rys. 1/zdjęcie A).

- Zablokowanie pilarki łańcuchowej na górnej krawędzi prowadnicy łańcucha może gwattownie odrzucić prowadnicę w stronę osoby obsługującej.

- Wskutek każdej z tych reakcji osoba obstugująca może stracić kontrolę nad pilarką i doznać ciężkiego

PL

zranienia. Nie polegaj tylko na zabezpieczeniach zainstalowanych w pilarce łańcuchowej. Jako użytkownik pilarki łańcuchowej stosuj różne środki ostrożności chroniące przed wypadkami i zranieniami podczas pracy.

Odrzut jest następstwem nieprawidłowego lub błędnego używania narzędzia elektrycznego. Odrzutom można zapobiegać stosując odpowiednie, opisane niżej środki ostrożności:

a) Trzymaj pilarkę obiema dłońmi, przy czym kciuk i palce muszą obejmować uchwyty pilarki.
Ustaw ciało i ramiona w takiej pozycji, w której możesz zamortyzować siłę odrzutu. Stosując odpowiednie środki ostrożności osoba obsługująca może opanować siłę odrzutu. Nigdy nie puszczaj pilarki.
b) Unikaj anormalnych pozycji ciała i nie piłuj przedmiotów powyżej wysokości ramion. Pozwoli to uniknąć przypadkowego zetknięcia z czubkiem prowadnicy łańcucha i zapewni lepszą kontrolę nad pilarką łańcuchową w nieoczekiwanych sytuacjach.
c) Zawsze stosuj zalecane przez producenta prowadnice zamienne i łańcuchy tnące. Nieprawidłowe prowadnice i łańcuchy tnące mogą spowodować zerwanie łańcucha i/lub odrzut.
d) Stosuj się do instrukcji producenta dotyczących ostrzenia i konserwacji pilarki łańcuchowej. Za nisko ustawione ograniczniki głębokości zwiększają skłonność do odrzutów.
e) Należy postępować zgodnie z wszelkimi instrukcjami w przypadku uwalniania piły tańcuchowej z osadów materiału, jej składowania oraz podczas prac konserwacyjnych. Należy

się upewnić, że wyłączony jest przełącznik, a wtyczka jest wyciągnięta z gniazda. Nieoczekiwane uruchomienie piły łańcuchowej podczas usuwania osadzonego materiału lub podczas prac konserwacyjnych może doprowadzić do po-ważnych obrażeń ciała.

Zagrożenia ogólne

Nawet przy przepisowej obstudze urządzenia elektrycznego występują tzw. zagrożenia ogólne. W związku z konstrukcją i sposobem pracy urządzenia elektrycznego mogą występować następujące zagrożenia ogólne: a) Skaleczenia i rany cięte. b) Uszkodzenia słuchu w razie niekorzystania z odpowiednich elementów ochrony słuchu. c) Szkody na zdrowiu będące skutkiem działania wibracji na rękę i ramię, jeżeli urządzenie jest używane przez długi czas lub nie jest odpowiednio prowadzone i przepisowo konserwowane.

Ostrzeżenie! To urządzenie elektryczne wytwarza w czasie pracy pole elektromagnetyczne. Pole to może w określonych warunkach wpływać na aktywne lub pasywne implantaty medyczne. Aby zmniejszyć niebezpieczeństwo doznania poważnych lub śmiertelnych obrażeń, zalecamy osobom posiadającym implantaty medyczne skonsultowanie się z lekarzem i producentem implantatu przed rozpoczęciem obstugiwania maszyny.

Dalsze zasady bezpieczeństwa

- Aby uniknąć zagrożeń spowodowanych uszkodzeniem przewodu sieciowego urządzenia, należy zlecić wymianę przewodu

producentowi, w punkcie serwisowym, lub osobie posiadającej podobne kwalifi kacje.

- Prowadź przewód sieciowy tak, by podczas piłowania nie został pochwycony przez gałęzie i podobne przedmioty.

- Należy stosować wyłącznik różnicowopрядowy (Residual Current Device) o wartości prądu wyzwalającego 30 mA lub mniej.

- Proszę stosować się ściśle do instrukcji konserwacji, kontroli i zaleceń serwisowych zawartych w tej instrukcji obsługi. Jeżeli w instrukcji obsługi nie podano inaczej, uszkodzone elementy zabezpieczające i części muszą zostać prawidłowo naprawione lub wymienione przez nasze centrum serwisowe.

- Zaleca się, aby osoba używająca urządzenia po raz pierwszy poćwiczyła przynajmniej cięcie okrąglaków na każde do piłowania lub stojaku.

- Używaj tylko dopuszczonych kabli zasilających typu H07RN-F, o długości maksymalnej 75 m, przeznaczonych do użytku na zewnątrz. Przekrój licy kabla zasilającego musi wynosić co najmniej 1,0 mm². Przed użyciem zawsze całkowicie odwiń kabel z bębna. Sprawdź kabel zasilający pod kątem uszkodzeń.

- Ostrzeżenie! To elektronarzędzie wytwarza w trakcie pracy pole elektromagnetyczne. Pole to może w określonych okolicznościach zakłócać aktywnie lub pasywnie pracę implantów medycznych. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń ciała, przed przystąpieniem do obsługi maszyny przez osoby z implantami medycznymi zalecamy skonsultowanie się z lekarzem i producentem implantu.

- Podczas cięcia na zboczu zawsze

stój powyżej pnia drzewa. Aby zachować pełną kontrolę w momencie „przepitowania”, zmniejsz nacisk pod koniec cięcia, nie tracąc mocnego trzymania za uchwyty elektrycznej piły łańcuchowej. Zapewnij, aby łańcuch piły nie dotykał podłoża. Po zakończeniu cięcia i przed wyjęciem piły poczekaj, aż elektryczna piła łańcuchowa zatrzyma się. Zawsze wyłączaj silnik elektrycznej piły łańcuchowej, zanim przejdiesz od drzewa do drzewa.

- Usuń z drzewa zanieczyszczenia, kamienie, luźną korę, igły, klamry i druty.

- Nie stosować piły łańcuchowej bez smarowania i uzupełniać smar w odpowiednim czasie, zanim zbiornik zostanie opróżniony.

- Stosować tylko zalecane środki smarne.

Funkcje bezpieczeństwa

1 Tylny uchwyt z ostoną dłoni (9) chroni dłoń przed konarami i gałęźmi oraz przed odbitym tańcuchem.

3 Dźwignia hamulca tańcucha i ostona dłoni

Element zabezpieczający, który natychmiast zatrzymuje łańcuch w przypadku odboju; dźwignię można też uruchamiać ręcznie, chroni ona lewą dłoń użytkownika, jeżeli ześlizgnie się ona z przedniego uchwytu.

i łańcuch piły nie obraca się, gdy jest zablokowany hamulec łańcucha.

5 Niskoodbojowy tańcuch piły pomaga w amortyzowaniu odbojów przy pomocy specjalnie zaprojektowanych elementów zabezpieczających.

13 Włącznik-wyłącznik z hamulcem

PL

łańcucha o natychmiastowym działaniu

Po zwolnieniu włącznika-wyłącznika urządzenie natychmiast się wyłącza.

14 Blokada włącznika

musi być odblokowana, aby było możliwe włączenie urządzenia.

15 Silnik elektryczny

jest z e wz głędów be zpieczeństwa podwójnie iz olowany

17 Ogranicznik pazurowy

zwiększa s tabilność prz y wyk onywaniu cięć pionowyc h i ułatwia piłowanie

18 Trzpień am ortyzujący łańcucha

redukuje nie bezpieczeństwo z ranienia w prz ypadku z erwania lub pę knięcia łańcucha

Montaż

Podczas pracy piłą zawsze noś rękawice ochronne i stosuj tylko oryginalne części. Przed każdą czynnością przy pile łańcuchowej wyciągnij wtyczkę z gniazdka sieciowego. Istnieje niebezpieczeństwo doznania obrażeń.

Przed uruchomieniem elektrycznej piły łańcuchowej należy:

• zamontować miecz, łańcuch piły i ostone łańcucha,
• naprężyć tańcuch piły,
• wlać olej do smarowania łańcuchów,
• sprawdzić działanie hamulca łańcucha i automatycznego układu smarowania.

Montaż łańcucha piły i miecza

1. Położyć urządzenie na płaskiej

powierzchni.

1. Obrócić nakrętkę (7) za pomocą klucza kombinowanego (12) w kierunku przeciwnym do ruchu wskazówek zegara (5), w celu zdjęcia ostony koła łańcuchowego (8).
2. Rozóż łańcuch tnący w kształcie pętli w taki sposób, by krawędzie tnące były ułożone zgodnie z kierunkiem ruchu wskazówek zegara.
3. Włóż łańcuch tnący (5) do rowka w mieczu. Aby zamontować miecz (4), trzymaj go pod kątem ok. 45 stopni do góry, co ułatw i założenie łańcucha tnącego (5) na koło zębate (21). łańcuch piły (5) obraca się wokół końcówki gwiazdowej (6).
4. Założ miecz (4) i łańcuch (5) na sworzeń się w dolnym, okrągłym whatłębieniu miecza (4). Zwisanie łańcucha (5) jest efektem normalnym.
5. Naprężić wstępnie łańcuch piły (5), obracając śrubę (23) za pomocą klucza kombinowanego (12) w kierunku zgodnym z kierunkiem wskazówek zegar (patrz również rozdział „Naprężanie łańcucha piły”).
6. Założyć ostonę koła łańcuchowego (8). W pierwszej kolejności należy umieścić narożnik (24) znajdujący się na ostonie koła łańcuchowego (8) w odpowiednim nacięciu na urządzeniu. Dokręcić nakrętkę (7).

Uwaga: piła może wydzielać niewielkie ilości oleju, zobacz Zasady bezpieczeństwa.

Proszę pamiętać, że po użyciu w elektrycznej pile łańcuchowej odbywa się jeszcze proces smarowania i że może z niej wyciekać olej, jeśli położymy ją na

boku lub na głowicy. To jest normalne zjawisko, uwarunkowane przez otwór wentylacyjny na górnej krawędzi zbiornika i nie stanowi podstawy do reklamacji. Ponieważ każda elektryczna piła łańcuchowa jest podczas produkcji sprawdzana i testowana z użyciem oleju, mimo opróżnienia w zbiorniku może pozostać niewielka ilość oleju, który podczas transportu może lekko zabrudzić obudowę. Proszę oczyścić obudowę szmatką.

Przed wymianą łańcucha oczyścić wpust prowadnicy szynowej, ponieważ w przypadku występujących zanieczyszczeń łańcuch może wyskoczyć z szyny. Osady zanieczyszczeń mogą także wchłaniać olej smarowy. Skutkiem tego jest brak lub niedostateczne przenikanie oleju smarowego do spodniej strony szyny i obniżenie skuteczności smarowania.

Napinanie tańcucha tnącego

Regularne napinanie łańcucha poprawia bezpieczeństwo użytkownika i obniża lub zapobiega zużyciu i uszkodzeniu łańcucha.

Zalecamy użytkownikowi kontrolowanie stanu naprężenia łańcucha przed każdym rozpoczęcie pracy i w odstępach co 10 minut i w razie potrzeby jego skorygowanie.

Podczas pracy z piłą łańcuch nagrzewa się i wskutek tego ulega wydłużeniu. Takie wydłużanie ma miejsce w szczególności w przypadku nowych łańcuchów.

Łańcucha nie należy napinać ani wymieniać, gdy jest nagrzany, ponieważ po schłodzeniu ulegnie on ponownemu skróceniu. Nieprzestrzeganie tej wskazówki może być przyczyną

uszkodzenia prowadnicy szynowej lub silnika przez zbyt mocno napreżony łańcuch. Stan napreżenia i nasmarowania łańcucha ma znaczny wpływ na jego trwałość.

łańcuch jest prawidłowo napięty, jeżeli nie zwa z dolnej strony szyny prowadzącej i daje się całkowicie przeciągnąć dookoła dłonią w rękawicy. Przy działaniu na łańcuch piły siłą 9 N (ok. 1 kg) odstęp między łańcuchem piły a szyną prowadzącą nie może być większy niż 2 mm

10 min 9 N max. 2 mm

B Napinanie tańcucha piły

1. Upewnij się, czy hamulec łańcucha jest zwolniony, tzn. czy dźwignia hamulca łańcucha jest dociśnięta do przedniego uchwytu (16).
2. Poluzować nakrętkę (7) za pomocą klucza kombinowanego (12), obracając go w kierunku przeciwnym do kierunku wskazówek zegara (☐).

3. W celu naprężenia łańcucha piły, należy obrócić śrubę (23) w kierunku zgodnym z kierunkiem wskazówek zegara (☐). W celu poluzowania naprężenia należy obróć śrubę (23) w kierunku przeciwnym do kierunku wskazówek zegara (☐)

4. Ponownie dokręcić nakrętkę (7) ( Ⓤ ).

W przypadku nowego łańcucha tnącego naciąg łańcucha należy wyregulować po najwyżej 5 cięciach.

Smarowanie łańcucha

Szyna prowadząca i łańcuch nie mogą być nigdy pozbawione oleju.

Jeżeli piła łańcuchowa jest eksploatowana ze zbyt małą ilością oleju, redukuje to wydajność cięcia i żywotność eksploatacyjną łańcucha tnącego, ponieważ łańcuch szybciej się stępia. Zbyt małą ilość oleju można rozpoznać po wydzielaniu dymu i przebarwieniu szyny prowadzącej.

Piła łańcuchowa jest wyposażona w automatyczny układ oliwienia, zasilający szynę i łańcuch olejem.

Wlewanie oleju tańcuchowego:

• Regularnie kontrolować wskaźnik poziomu oleju (25), po osiągnięciu wskaźnika minimum „MIN“ (26) na wskaźniku poziomu oleju uzupełnić olej. Informację na temat objętości zbiornika oleju podano w rozdziale „Dane techniczne”.
• Należy stosować bio-olej zawierający dodatki zmniejszające tarcie i zużycie. Można go zamówić w naszym sklepie internetowym. Jeśli bio-olej Grizzly nie jest dostępny, należy użyć smaru łańcuchowego o niskiej zawartości dodatków adhezyjnych.

• Przed dłuższą przerwą w pracy należy opróżnić zbiornik oleju (po 6-8 tygodniach).

• Odkręć pokrywę zbiornika oleju (2) i wlej olej łańcuchowy do zbiornika.

• Wytrzyj ewentualne rozlane resztki oleju (2) i zamknij pokrywę zbiornika.

Przed rozpoczęciem nalewania oleju należy zawsze urządzenie wyłączyć i ostudzić silnik. Rozlanie oleju

grozi pożarem.

Obstuga piły tańcuchowej

Piłę łańcuchową można włącać dopiero po prawidłowym zamonto-waniu szyny prowadzącej, łańcucha piły i ostony koła łańcuchowego. Uważaj, aby napięcie sieciowe było zgodne z danymi podanymi na tab-liczce znamionowej urządzenia. Przy włączaniu piły uważaj, czy stoisz w pewnej, stabilnej pozycji. Przed uruchomieniem piły upewnij się, że nie dotyka ona żadnych przedmiotów.

Uwaga: piła może wydzielać niewielkie ilości oleju, zobacz

„Montaż tańcucha piły i miecza”.

Włączanie

1. Przed włączeniem piły sprawdź, czy w zbiorniku znajduje się dostateczna ilość oleju łańcuchowego, w razie potrzeby uzupełnij olej (zob. rozdział Uruchamianie).
2. Utwórz pętle z końca kabla przedłużacza i zawieś je w zaczepie odciążającym (10) tylnego uchwytu (1).
3. Przyłącz piłę do źródła napięcia elektrycznego.
4. Zwolnij hamulec łańcucha (3), przesuwając dźwignię hamulca w stronę przedniego uchwytu (16).
5. Dobrze chwyć piłę łańcuchową oburącz, trzymając prawą dłonią za tylny (1) i lewą dłonią za przedni uchwyt (16). Kciuk i palce muszą mocno obejmować uchwyty.
6. Aby włączyć piłę, zwolnij prawym kciukiem blokadę przeciwwłączeniową (14), a następnie przyciśnij włącznik-wyłącznik (13), piła elektryczna

zaczyna pracować z najwyższą prędkością. Zwolnij blokadę przeciwwłączeniową (14).

1. Piła wyłącza się po zwolnieniu włącznika- wyłącznikak (13). Włączenie piły w taki sposób, by pracowała ona ciągle, nie jest możliwe.

F Sprawdzanie hamulca tańcucha

i tańcuch piły nie obraca się, gdy jest zablokowany hamulec tańcucha.

1. Położ elektryczną piłę łańcuchową na twardym, równym podłożu. Piła nie może dotykać żadnych przedmiotów.
2. Przyłącz piłę do źródła napięcia elektrycznego.
3. Zwolnij hamulec łańcucha (3), przesuwając dźwignię hamulca w stronę przedniego uchwytu (16).
4. Dobrze chwyć piłę tańcuchową oburącz, trzymając prawą dłonią za tylny (1) i lewą dłonią za przedni uchwyt (16). Kciuk i palce muszą mocno obejmować uchwyty.
5. Włącz elektryczną piłę tańcuchową.
6. Przy pracującym silniku naciśnij lewą dłonią dźwignię hamulca łańcucha (3). Odsunąć dźwignię hamulca łańcucha /przednią ostone dłoni (3) od uchwytu przedniego (16). łańcuch powinien się nagle zatrzymać.
7. Eżeli hamulec łańcucha zadziałat prawidłowo, zwolnij włącznik-wyłącznik i zwolnij hamulec łańcucha.

Jeżeli hamulec łańcucha nie działa prawidłowo, elektrycznej piły łańcuchowej nie wolno używać. Istnieje niebezpieczeństwo zranienia ze względu na zatrzymujący się

łańcuch. Zleć naprawę pilarki naszemu Centrum Serwisowemu.

Sprawdzanie automatycznego układu oliwienia

Przed rozpoczęciem pracy sprawdź poziom oleju i automatyczny układ oliwienia.

- Włącz piłę tańcuchową i przytrzymaj ją nad podłożem o jasnej barwie. Piła nie może przy tym dotykać podłoża.

Jeżeli na podłożu pokaże się ślad oleju, oznacza to, że piła pracuje nienagannie.

Jeśli nie widać śladu oleju, oczyścić ewentualnie przepust oleju lub oddać piłę do naprawy w naszym punkcie serwisowym.

D Oczyć przepusty olejowe (27) szyny prowadzącej, aby zapewnić prawidłowe, automatyczne oli wienie łańcucha tnącego podczas pracy piły. W tym celu posłużyć się pędzlem lub szmatką, aby wytrzeć pozostałości z przepustu oleju (27).

A Wymiana miecza/ tańcuch tnący

1. Wyłącz pilarkę i wyjmij wtyczkę kabla (11) prądowego z gniazdka.
2. Położ pilarkę na płaskiej powierzchni.
3. Odkręcić nakrętkę (7) i śrubę (23) w kierunku przeciwnym do ruchu wskazówek zegara(5), aby poluzować tańcuch i zdjęć ostonę koła tańcuchowego (8).
4. Zdejmij miecz i tańcuch tnący. Aby zdemontować miecz (4), trzymaj go pod kątem ok. 45 stopni do góry, co ułatw i zdjęcie tańcucha tnącego (5) z

PL

zębnika (21).

1. Wymienić miecz/łańcuch piły i zamontować miecz i łańcuch piły zgodnie z opisem w rozdziale „Montaż łańcucha piły i miecza”.

Techniki piłowania

Informacje ogólne

• Lepszą kontrolę nad urządzeniem zachowasz, pitując dolną stronę szyny prowadzącej (łańcuch ciągnie), a nie górną stronę szyny prowadzącej (łańcuch pcha).
• Podczas piłowania i po przepitowaniu drewna nim piła nie może dotykać podłoża ani żadnych przedmiotów.
• Uważaj, by pilarka nie zakleszczała się w wycięciu. Pień drzewa nie może pękać ani się rozłupywać.
• Przestrzegaj też zasad zapobiegania odbojom (zobacz Zasady bezpieczeństwa).
• Podczas cięcia na zboczu zawsze stój powyżej pnia drzewa. Aby zachować pełną kontrolę w momencie „przepitowania”, zmniejsz nacisk pod koniec cięcia, nie tracąc mocnego trzymania za uchwyty elektrycznej piły łańcuchowej. Zapewnij, aby łańcuch piły nie dotykał podłoża. Po zakończeniu cięcia i przed wyjęciem piły poczekaj, aż elektryczna piła łańcuchowa zatrzyma się. Zawsze wyłączaj silnik elektrycznej piły łańcuchowej, zanim przejdiesz od drzewa do drzewa.

- Podczas cięcia na zboczu zawsze stój powyżej pnia drzewa. Aby zachować pełną kontrolę w momencie „przepitowania”, zmniejsz nacisk pod koniec cięcia, nie tracąc mocnego trzymania za uchwyty elektrycznej

piły łańcuchowej. Zapewnij, aby łańcuch piły nie dotykał podłoża. Po zakończeniu cięcia i przed wyjęciem piły poczekaj, aż elektryczna piła łańcuchowa zatrzyma się. Zawsze wyłączaj silnik elektrycznej piły łańcuchowej, zanim przejdziesz od drzewa do drzewa.

- Usunąć z drzewa zanieczyszczenia, kamienie, luźną korę, igły, klamry i druty.

Jeżeli piła się zaklinuje, nie podejmuj prób wyciągnięcia jej siłą. Niebezpie-czeństwo zranienia. Wyłącz silnik piły i użyj dźwigni albo klina, wyjąć piłę.

Ścinanie drzew

Do ścinania drzew wymagane jest duże doświadczenie. Ścinaj drzewa tylko wtedy, jeżeli potrafi sz obchodzić się pewnie z elektryczną piłą łańcuchową. Pod żadnym pozorem nie używaj elektrycznej piły łańcuchowej, jeżeli czujesz się niepewnie.

Ze względów bezpieczeństwa odradzamy niedoświadczonym użytkownikom ścinanie pni drzew piłą o długości szyny prowadzącej mniejszej od średnicy pnia.

• Uważaj, by w pobliżu stanowiska pracy nie przebywali ludzie ani zwierzęta. Odstęp bezpieczeństwa między ścinanym drzewem a najbliższym stanowiskiem pracy musi wynosić 2 i 12 długości drzewa.

• Zwróć uwagę na kierunek powalania

drzewa: Użytkownik musi mieć możliwość bezpiecznego poruszania się w pobliżu powalonego drzewa, aby móc łatwo skrócić i okrzesać drzewo. Unikaj sytuacji, w której spadające drzewo może zaczepić się o inne drzewo. Zwróć uwagę na naturalny kierunek upadania drzewa, który zależy od nachylenia i krzywizny drzewa, kierunku wiatru, położenia większych gałęzi i liczby gałęzi.

• Podczas piłowania na zboczu operator piły łańcuchowej powinien znajdować się w miejscu położonym powyżej powalanego drzewa, ponieważ po powaleniu drzewo stoczy lub ześlizgnie się prawdopodobnie w dół.
• Małe drzewa o średnicy od 15 do 18 cm można z reguły ścinać przy pomocy jednego cięcia.
• W przypadku drzew o większych średnicach należy wykonać nacięcia karbowe i cięcie łamiące (patrz niżej P).

Nie ścinaj drzew podczas silnego lub zmiennego wiatru, jeżeli istnieje mo-żliwość uszkodzenia mienia lub jeżeli drzewo mogłoby upaść na przewody. Podczas powalania drzew należy dopilnować, by inne osoby nie zostały narażone na niebezpieczeństwo, by nie uszkodzić linii energetycznych i nie wyrządzić innych szkód materialnych. Jeżeli drzewo wejdzie w kontakt z linią energetyczną, należy natychmiast powiadomić lokalny zakład energetyczny.

Po zakończeniu piłowania podnieś nauszniki, aby móc słyszeć dźwięki i sygnały ostrzegawcze.

1. Okrzesywanie:

Usuń poszycie leśne wokół drzewa, aby zapewnić sobie w razie potrzeby łatwą ucieczkę. Droga ucieczki (1) powinna przebiegać ok. 45 stopni w stosunku do przewidzianego kierunku upadku drzewa (2).

Wykonywanie nacięcia klinowego (A):

Wykonaj ięcie c obea la jąc z drugiej trony s topjnąiac, wej zsle strony pnia iągnąi ccą piłując stronę uchłaa ńc piły troną (dolną miecza). racę oPzpoczrynać od dolnego ięcia c iompeogzo. -bokość cięcia powinna wynosić ok. 1/3 średnicy pnia. Następnie należy wykonać cięcie ukośne pod kątem ok. 45°, od góry, które trafi dokładnie na cięcie dolne. Zapobiegnie to zaciskaniu się tańcucha piły lub prowadnicy szynowej podczas wykonywania drugiego wycięcia.

Nigdy nie stawaj przed drzewem, które zostało już nacięte.

P 4. Nacięcie łamiące (B):

Wykonaj cięcie łamiące od drugiej strony pnia, stojąc z lewej strony pnia i pitując „ciągnącym „ tańcuchem. Nacięcie łamiące musi przebiegać poziomo około 5 cm nad nacięciem poziomym. Nacięcie łamiące powinno być na tyle głębokie, aby odstęp między nacięciem łamiącym a linią nacięcia poziomego wynióst co najmniej 1/10 średnicy drzewa. Nieprzepiłowana część pnia jest nazywana wymiarem łamiącym. Zawias uniemożliwia obracanie się drzewa i zapobiega jego upadkowi w nieprawidłowym kierunku. Zawiasu nie należy przecinać. Przy zbliżeniu się rzazu obalającego do zawiasu drzewo powinno zacząć upadać. Jeżeli okaże się, że drzewo może nie upaść w żądanym kierunku lub przechyla się w przeciwną stronę i zaciska tańcuch piły, należy przerwać cięcie obalające. W celu otwarcia rzazu i powalenia drzewa w żądanym kierunku należy używać drewnianych, plastikowych lub aluminiowych klinów.

1. Wsuń do nacięcia łamiącego klin lub łom, gdy tylko pozwoli na to głębokość nacięcia, aby zapobiec zaklinowaniu prowadnicy łańcucha.

1. Jeżeli średnica pnia jest większa od długości prowadnicy łańcucha, wykonaj dwa nacięcia.

2. Po wykonaniu nacięcia łamiącego

drzewo upada samo lub przy pomocy klina albo łomu.

Gdy tylko drzewo zacznie padać, wyjmij piłę z nacięcia, zatrzymaj silnik piły, odóż piłę i opuść stanowisko pracy drogą ewakuacji. Uważaj na spadające gałęzie i nie potknij się.

Okrzesywanie

Okrzesywanie oznacza usuwanie konarów i gałęzi ze ściętego drzewa.

Przy okrzesywaniu drzew zdarza się wiele wypadków. Nigdy nie odpitowuj gałęzi, stojąc na pniu drzewa. Jeżeli gałęzie są naprężone, zawsze miej na uwadze strefę odboju.

• Gałęzie podpierające wspierające pień odpitowuj dopiero po przycięciu pnia.
• Napreżone gałęzie należy odpitowywać z dołu do góry, aby zapobiec zaklinowaniu piły łańcuchowej.
• Przy spiłowywaniu grubszych konarów stosuj tę samą technikę co przy przycinaniu pni.
• Pracuj z lewej strony pnia i jak najbliżej elektrycznej piły łańcuchowej. W miarę możliwości ciężar piły powinien się opierać na pniu.
• Zmień pozycję, żeby spiłować konary z drugiej strony pnia.
• Rozgałęzione konary należy przycinać pojedynczo.
• Mniejsze gałęzie odetnij jednym cięciem zgodnie z ilustr N.

Przycinanie

Przycinanie to rozpitowywanie powalonych pni drzew na mate kawałki.

• Uważaj, aby przy piłowaniu piła nie dotykała podłoża.
• Uważaj na pewną pozycję, na pochyłym gruncie stawaj zawsze powyżej pnia.
• Zadbaj o bezpieczną postawę i równomierny rozkład masy ciała na obie stopy. W miarę możliwości pień powinien opierać się na gałęziach, lub podeprzeć go belką bądź klinami. Postępuj zgodnie z prostymi instrukcjami opisującymi sposób łatwego cięcia.

J

1. Pień leży na ziemi:

Całkowicie przepituj pień od góry, pod koniec cięcia uważaj, żeby pilarka nie dotknęta podłoża. Jeżeli można obrócić pień, przepituj go w 2/3. Następnie obróć pień i przepituj go do końca, zaczynając od góry.

K

2. Pień jest podparty na jednym końcu:

Przepituj rwna jp ie z dołu do góry ną (gzóerściąc cza)m ie/3 1 przekroju pniaa, pobiec aby z odtupywaniu awatkókw. astępNnie epitupjr z ś piey z gór do dołu (dolną tronę s cza)m ie ruwnk u kie pierwszego ięcia, c apaobbyi ec z zaklinowaniu pilarki.

L

3. Pień jest podparty na obu końcach:

Przepiłuj najpierw z góry do dotu (dolną stronę miecza) 1/3

przekroju pnia. Następnie przepituj pień z dołu do góry (górną stronę miecza) tak, aby oba cięcia się spotkały.

M

4. Piłowanie na koźle do piłowania:

Mocno trzymaj elektryczną pilarkę tańcuchową obiema dłońmi i prowadź maszynę podczas piłowania przed swoim ciałem. Gdy pień jest przepitowywany, prowadź maszynę z prawej strony obok ciała (1). Trzymaj lewe ramię możliwie jak najbardziej wyprostowane (2). Uważaj na padający pień. Ustaw się tak, żeby padający pień nie stanowił zagrożenia. Uważaj na swoje stopy. Padający przepitowany pień może spowodować zranienia. Utrzymuj równowagę ciała (3).

Konserwacja i oczyszczanie

!

Prace konserwacyjne i związane z oczyszczaniem należy zasadniczo wykonywać przy wyłączonym silniku i wyjętej wtyczce sieciowej. Niebez- -pieceństwo zranienia! Wykonywanie prac naprawczych i konserwacyjnych, które nie są wymienione w niniejszej instrukcji obsługi, należy zlecać naszemu warsztatowi specjalistycznemu. Używaj tylko oryginalnych części zamiennych fi rmy. Przed wszelkimi pracami konserwacyjnymi i

oczyszczaniem zaczekaj, aż maszyna ostygnie. Niebezpieczeństwo zranienia!

Oczyszczanie

• Po każdym użyciu gruntownie oczyść urządzenie. Przedłużasz w ten sposób jego żywotność eksploatacyjną i unikasz wypadków.
• Dbaj o to, aby uchwyty nie były zanieczyszczone benzyną, olejem czy smarem. W razie potrzeby oczyść uchwyty wilgotną, wypraną w roztworze mydła szmatką. Do oczyszczania nie stosuj żadnych środków czyszczących ani benzyny!
• Po każdym użyciu oczyść łańcuch tnący. W tym celu użyj pędzla lub miotetki ręcznej. Do oczyszczania łańcucha nie używaj żadnych płynów. Po oczyszczeniu lekko naoliw łańcuch piły olejem łańcuchowym.
• W celu oczyszczenia urządzenia效能 także ostone koła tańcuchowego (8) i oczyścić także to

miejsce.

• Oczyscić miecz (prowadnica szynowa) (4).
• Oczyć szczeliny wentylacyjne i powierzchnie maszyny pędzlem, miotetką ręczną lub suchą szmatką. Do oczyszczania nie używaj żadnych płynów.
• Oczyscić przepust oleju ( D 27), aby podczas pracy maszyny zagwarantować niezaktócone, automatyczne smarowanie tańcucha piły. W tym celu posłużyć się pędzlem lub szmatką, aby wytrzeć pozostałości z przepustu oleju.

Czasokresy konserwacyjne

Wykonuj regularnie wymienione w poniższej tabeli prace konserwacyjne. Regularna konserwacja piły łańcuchowej przedłuża jej żywotność eksploa-tacyjną i pozwala na uzyskanie optymalnej wydajności cięcia oraz zapobiega wypadkom.

Tabela czasokresów konserwacyjnych

Element maszyny	Czynność	Przed każdym użyciem	Po 10 godzinach pracy	Po każdym użyciu
Komponenty hamulca łańcucha	Sprawdzić, w razie potrzeby wymienić	√
Koło łańcuchowe A 21)	Sprawdzić, w razie potrzeby wymienić	√
łańcuch tnący (5)	Sprawdzić, naoliwić, w razie potrzeby naostrzyć lub wymienić	√
łańcuch tnący (5) RC	zyszczenie i smarowanie			√
Szyna prowadząca (4)	Sprawdzić, oczyścić, naoliwić	√		√
Szyna prowadząca (4)	Obracanie miecza		√
Automatyczny układ smarowania	Sprawdzić, w razie potrzeby oczyścić przepust oleju	√

Ostrzenie łańcucha tnącego

Nieprawidłowo naostrzony łańcuch tnący zwiększa niebezpieczeństwo odboju! Obchodząc się z łańcuchem lub z szyną prowadzącą założ zabez-pieczone przed przecięciem rękawice.

Ostry łańcuch zapewnia optymalne działanie piły. Przecina on bez trudu drewno i pozostawia duże, długie wióry. łańcuch tnący jest stępiony, gdy musisz używać siły, aby przeprowadzić element tnący przez drewno, a wióry drewniane są bardzo mate. Gdy łańcuch tnący jest bardzo stępiony, piła nie pozostawia wiórów, lecz tylko pył drzewny.

- Tnącymi częściami łańcucha są ogniwa tnące, złożone z zęba

tnącego i wypustu ograniczającego głębokość cięcia. Różnica wysokości między tymi dwoma elementami określa głębokość ostrzenia.

Przy ostrzeniu zębów tnących należy uwzględnić następujące wartości:

- kąt ostrzenia (30°) - kąt natarcia ostrza (85°) - głębokość ostrzenia (0,65 mm)

Odchylenia od wartości geometrycznych aparatu tnącego mogą zwiększać skłonność piły do odbojów. Zwiększone niebezpieczeństwo wypadku!

Ostrzenie łańcucha piły wymaga nieco praktyki. Ponadto ostrzenie łańcucha piły wymaga użycia specjalnych narzędzi, które gwarantują, że łańcuch jest ostrzony pod odpowiednim kątem i na właściwej głębokości. Należy postępować zgodnie

PL

z instrukcją obsługi ostrzarki do łańcuchów pilarskich. Niedoświadczonemu użytkownikowi piły łańcuchowej zalecamy oddanie łańcucha piły do naostrzenia lub wymiany przez specjalistę lub specjalistyczny warsztat.

1. Wyłącz pilarkę i wyjmij wtyczkę kabla prądowego z gniazdka.
2. Zdejmij tańcuch tnący (zobacz rozdz. „Obstuga pilarki tażcuchowej”). Przy ostrzeniu tańcuch powinien być dobrze napięty, umożliwia to jego prawidłowe naostrzenie.
3. Do ostrzenia jest wymagany pilnik okrągły o średnicy 4,0 mm.

Pilniki o innej średnicy uszkadzają łańcuch i mogą powodować zagrożenia podczas pracy!

1. Ostrzenie musi się odbywać od wewnątrz do zewnątrz. Prowadź pilnik od wewnętrznej strony zęba tnącego do zewnątrz. Odsuwając pilnik unoś go do góry.
2. Najpierw naostrz zęby jednej strony. Następnie obróć tańcuch piły i naostrz zęby z drugiej strony.
3. łańcuch jest zużyty i musi zostać wymieniony na nowy, gdy pozostający wymiar zęba wynosi 4 mm.
4. Po naostrzeniu wszystkie ogniwa tnące muszą mieć jednakową długość i szerokość.
5. Po co trzecim ostrzeniu należy sprawdzić głębokość ostrzenia (ogranicznik głębokości) oraz doszlifować ząb pilnikiem płaskim. Ogranicznik głębokości powinien

być niższy od zęba tnącego o ok. 0,65 mm. Po odsunięciu pilnika należy nieco zaokrąglić ogranicznik głębokości do przodu.

Regulacja naciągu łańcucha

Regulacja naprężenia łańcucha jest opisana w rozdziale „Montaż - Napinanie łańcucha tnącego”.

Docieranie nowego łańcucha piły

Naciąg nowego łańcucha zmniejsza się po pewnym czasie. Dlatego po pierwszych 5 cięciach, najpóźniej po 10 minutach cięcia należy ponownie naprężyć łańcuch.

Nigdy nie zakładaj nowego łańcucha na zużyty zębnik napędowy lub na uszkodzoną albo zużytą szynę napędową. łańcuch może wyskoczyć lub się zerwać. Skutkami tego mogą być urazy.

Konserwacja szyny napędowej

Obchodząc się z łańcuchem lub z szyną prowadzącą założ zabezpieczone przed przecięciem rękawice.

1. Wyłącz piłę i wyjmij wtyczkę sieciową (11).
2. Zdejmij ostonę koła tańcuchowego (8), tańcuch tnący (5) i szynę prowadzącą (4).
3. Sprawdź szynę prowadzącą (4) pod kątem zużycia. Usuń zadziory i wyrównaj pilnikiem płaskim

powierzchnie prowadzące.

1. Oczyć przepusty olejowe ( D 27), szyny prowadzącej, aby zapewnić prawidłowe, automatyczne oliwienie tańcucha tnącego podczas pracy piły.

2. Zamontuj szynę prowadzącą (4), tańcuch tnący (5) i ostonę koła tańcuchowego (8) i napnij tańcuch tnący.

Gdy stan przepustów olejowych jest optymalny, a regulator oleju prawidłowo ustawiony, kilka sekund po włączeniu piły łańcuch tnący wydziela automatycznie nieco oleju.

Obracanie miecza

Podczas manipulowania łańcuchem lub mieczem proszę używać rękawic odpornych na przecięcie.

Szynę prowadzącą (4) należy odwracać co 10 godzin roboczych, aby zapewnić jej równomierne zużycie (zobacz rozdział Uruchamianie).

1. Wyłącz piłę i wyjmij wtyczkę sieciową (11).
2. Zdjąć ostonę koła łańcuchowego (8), łańcuch (5) i miecz (4).
3. Obróć miecz o jego oś poziomą i zamontuj miecz oraz tańcuch zgodnie z opisem z rozdz. „Montaż tańcucha piły i miecza”. Zwróć przy tym uwagę na kierunek pracy tańcucha piły!

Kierunek biegu łańcucha Punktem orientacyjnym podczas ustawiania łańcucha (5) jest symbol znajdujący się poniżej ostony koła łańcuchowego (8), widoczny podczas obracania miecza. Przedstawiony

na mieczu kierunek biegu nie będzie wówczas prawidłowy.

Przechowywanie

• Przed przechowaniem urządzenie należy oczyścić.
• Przed dłuższą przerwą w pracy należy opróżnić zbiornik oleju. Zużyty olej zutylizować zgodnie z zasadami ochrony środowiska (patrz „Utylizacja/ochrona środowiska”).
• Założyć pochwę ochronną (19) na miecz.
• Urządzenie przechowywać w suchym i chronionym przed kurzem miejscu, poza zasięgiem dzieci.

Montaż na ścianie

Urządzenie można zawiesić na ścianie za otwór na klucz (28) na spodzie urządzenia.

• Zamocować śrubę za pomocą kołków w żądanym miejscu ściany. Łeb śruby może mieć średnicę ok. 10 mm.
  -łeb śruby powinien wystawać na ok. 10 mm ze ściany.
• Można przyłożyć urządzenie otworem na spodzie do śruby i pociągnąć urządzenie do oporu w dół.

W trakcie wiercenia należy uważać, aby nie uszkodzić przewodów instalacji zasilających. Użyj odpowiednich detektorów, aby je zlokalizować lub posłuż się planem instalacji. Kontakt z przewodami elektrycznymi

grozi porażeniem prądem elektrycznym i pożarem, kontakt z przewodem gazu może spowodować wybuch. Uszkodzenie przewodu wody może grozić szkodami materialnymi i porażeniem prądem elektrycznym.

Utylizacja i ochrona środowiska naturalnego

Starannie opróżnij zbiornik oleju. Nie wylewaj zużytego oleju do kanalizacji ani do zlewu. Usuwaj zużyty olej w sposób bezpieczny dla środowiska - oddawaj olej w punkcie recyklingu. Urządzenie, akcesoria i opakowanie należy oddać do ekologicznego punktu recyklingu.

Urządzeń elektrycznych nie należy wyrzucać razem ze śmieciami domowymi.

Dyrektywa 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego:

Zużyte urządzenia elektryczne muszą być zbierane oddzielnie i poddawane recyklingowi w sposób przyjazny dla środowiska.

W zależności od adaptacji na gruncie prawa krajowego mogą być do wyboru następujące możliwości:

- zwrot w miejscu zakupu:

Sprzedawcy żywności o łącznej powierzchni sprzedaży wynoszącej co najmniej 800 metrów kwadratowych, którzy kilka razy w roku kalendarzowym lub w trybie ciągłym oferują urządzenia elektryczne i elektroniczne i wprowadzają je na rynek, są zobowiązani do przyjmowania bezpłatnie zużytego

sprzętu elektrycznego i elektronicznego. Muszą oni w momencie przekazywania nowego urządzenia elektrycznego lub elektronicznego użytkownikowi końcowemu przyjąć bezpłatnie w miejscu przekazania lub w bezpośrednim sąsiedztwie tego miejsca zużyty sprzęt użytkownika końcowego takiego samego rodzaju, którego istotne funkcje są zgodne z funkcjami nowe go s sprzętu, a także e be z zakupu urz ądzenia e lektrycznego i elektronicznego na ż qdanie uż ytkownika końcowego są oni z obowiązani do przyjęcia be zpłatnie trz ech z użytych sprzętów na k ażdy r odzaj urz ądzenia, którego ż aden z wymiar ów nie prz ekracza 2 5 c m, w s klepie pr owadzącym handel de taliczny lub w je go bezpośrednim sąsiedztwie.

- zwrot w ofi cjalnym punkcie zbiórki: Urządzenie oddać do punktu r ecyklingu. Zastosowane elementy z tworzywa sztuczne i metali można posortować według rodzajów i w ten sposób przekazać do recyklingu. Odpowiednie informacje można uzyskać w naszym Dziale Serwisowym.

- odesłanie do producenta/podmiotu wprowadzającego produkt na rynek:

Utylizację przestanych przez Państwa uszkodzonych urządzeń wykonujemy bezpłatnie. Odpowiednie informacje można uzyskać w naszym Dziale Serwisowym. Przepisy te nie obejmują akcesoriów i środków pomocniczych dołączonych do starych urządzeń, które nie zawierających elementów elektrycznych.

Części zamienne / Akcesoria

W przypadku problemów z zamawianiem należy skorzystać z formularza kontaktowego.

W razie kolejnych pytań należy zwracać się do „Service-Center”.

2 Pokrywa zbiornika oleju CPAB011057

5 tańcuch do pily (3/8N1S-53E) CPAB011080

4 Miecz (ZLA14-52-507P) CPAB011079

12 Klucz kombinowany CPAB011085

Poszukiwanie błędów

Problem Możliwa	przyczyna Sposób usunięcia
Urzadzenie nie uruchamia się	Hamulec łańcucha zablokowany	Sprawdzić hamulec łańcucha, ewent. odluźnić hamulec łańcucha.
	Brak napięcia sieciowego Zadziatał bezpiecznik domowej sieci elektrycznej	Sprawdź gniazdko sieciowe, kabel, przewód, wtyczkę, w razie potrzeby zleć naprawę specjalisie elektrykowi.Sprawdź bezpiecznik domowej sieci elektrycznej, zob. wskazówkę.
	Defekt włącznikawyłącznika (13)	Naprawa przez punkt serwisowy.
	Zużyte szczotki węglowe
	Defekt silnika
Łańcuch nie obraca się	Hamulec łańcucha (5) zablokowany	Sprawdzić hamulec łańcucha, ewen-tualnie zwolnić hamulec łańcucha.
Staba wydajność cięcia	Nieprawidłowo zamontowany łańcuch piły (5)	Prawidłowo zamontować łańcuch.
	Stępiony łańcuch piły (5)	Naostrzyć zęby tnące lub założyć nowy łańcuch.
	Niewystarczający naciąg łańcucha	Sprawdzić naciąg łańcucha.
Piła ciężko pracuje, łańcuch odskakuje	Niewystarczający naciąg łańcucha	Sprawdzić naciąg łańcucha.
Łańcuch rozgrzewa się, wydzielanie dymu przy piłowaniu, przebarwienie szyny	Za mało oleju łańcuchowego	Sprawdzić poziom oleju, w razie potrzeby dolać oleju łańcuchowego Sprawdzić automatyczny układ oliwienia.Oczyścić kanał wylotowy oleju lub naprawa przez punkt serwisowy Sprawdź ustawienie oleju (regulator oleju).

Gwarancja

Szanowna Klientko, Szanowny Kliencie, na zakupione urządzenie otrzymują Państwo 3 lata gwarancji od daty zakupu. W przypadku wad tego produktu przystugują Państwu ustawowe prawa w stosunku do sprzedawcy produktu. Prawa te nie są ograniczone przez naszą przedstawioną niżej gwarancję.

Warunki gwarancji

Okres gwarancji rozpoczyna się z datą zakupu. Prosimy zachować oryginalny paragon. Będzie on potrzebny jako dowód zakupu. Jeśli w okresie trzech lat od daty zakupu tego produktu wystąpi wada materiałowa lub fabryczna, produkt zostanie – wedle naszego wyboru – bezpłatnie naprawiony lub wymieniony. Gwarancja zakłada, że w okresie trzech lat uszkodzone urządzenie zostanie przestane wraz z dowodem zakupu (paragonem) z krótkim opisem, gdzie wystąpita wada i kiedy się pojawiła. Jeśli defekt jest objęty naszą gwarancją, otrzymają Państwo z powrotem naprawiony lub nowy produkt. Wraz z wymianą urządzenia lub ważnej części, zgodnie z art. 581 § 1 aktualnej wersji Kodeksu cywilnego, okres gwarancji rozpoczyna się od nowa.

Okres gwarancji i ustawowe roszczenia z tytułu wad

Okres gwarancji nie wydłuża się z powodu świadczenia gwarancyjnego. Obowiązuje to również dla wymienionych lub naprawionych części. Ewentualne uszkodzenia i wady istniejące już w momencie zakupu należy zgłosić bezzwłocznie po rozpakowaniu. Naprawy przypadające po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano z zachowaniem staranności zgodnie z surowymi normami jakościowymi i dokładnie sprawdzono przed wysytką.

Gwarancja obowiązuje dla wad materiałowych lub fabrycznych. Gwarancja nie rozciąga się na części produktu, które podlegają normalnemu zużyciu i można je uznać za części zużywalne (np. łańcuch tnący), oraz na uszkodzenia części delikatnych (np. przełączniki). Gwarancja przepada, jeśli produkt został uszkodzony, nie był zgodnie z przeznaczeniem użytkowany i konserwowany. Użytkowanie zgodnie z przeznaczeniem wiąże się z przestrzeganiem wszystkich wskazówek zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, których odradza się lub przed którymi ostrzega się w instrukcji obsługi.

Produkt jest przeznaczony do użytku prywatnego, a nie komercyjnego. W przypadku niewłaściwego i nieodpowiedniego obchodzenia się z urządzeniem, stosowania „na siłę” i zabiegów, które nie zostały przeprowadzone przez nasz autoryzowany oddział, gwarancja wygasa.

Realizacja w przypadkach objętych gwarancją

Aby zagwarantować szybkie przetworzenie Państwa sprawy, prosimy o przestrzeganie poniższych wskazówek:

• W przypadku wszelkich zapytań prosimy o przygotowanie paragonu i numeru artykułu jako dowodu zakupu (IAN 415910_2210).
• Numer artykułu znajduje się na tabliczce znamionowej.
• W przypadku wystąpienia usterek lub innych wad prosimy o skontaktowanie się z wymienionym niżej działem ser wisowym telefonicznie lub mailowo. Uzyskają Państwo wówczas szczegółowe informacje na temat realizacji reklamacji.
• Uszkodzony produkt mogą Państwo wystać po skontaktowaniu się z naszym działem obsługi klienta, załączając dowód zakupu (paragon) i określając, na czym polega wada i kiedy wystąpiła, bezpłatnie na podany adres serwisu. Aby uniknąć problemów z odbiorem i dodatkowych kosztów, prosimy o

Importer

Prosimy mieć na uwadze, że poniższy adres nie jest adresem serwisu. Prosimy o kontakt z wymienionym wyżej centrum serwisowym.

wysłanie przesyłki na adres, który Państwu podano. Należy się upewnić, żeby wysyłka nie nastąpiła odpłatnie, jako ponadwymiarowa, ekspresowo lub na innych specjalnych warunkach. Prosimy o przestanie urządzenia wraz ze wszystkimi częściami wyposażenia otrzymanymi przy zakupie i zadbanie o wystarczająco bezpieczne opakowanie.

Serwis naprawczy

Naprawy, które nie są objęte gwarancją, można zlecić odpłatnie w naszym oddziale serwisowym. Serwis sporządzi Państwu kosztorys naprawy. Podejmujemy się wyłącznie naprawy urządzeń, które zostały prawidłowo zapakowane i ofrankowane. Uwaga: Prosimy o przestanie czystego urządzenia ze wskazaniem usterki. Urządzenia przestane dla nas odpłatnie, jako przesyłka ponadwymiarowa, ekspresowa lub na innych warunkach specjalnych, nie zostaną odebrane. Utylizację przestanych do nas uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Service-Center

PL Serwis Polska Tel.: [phone] E-Mail: [e-mail] IAN 415910_2210

Ga-Po Vertrieb GmbH

Popis funkcie ....164

Prehl'ad 165

Tłumaczenie oryginalnej deklaracji zgodności WE

Niniejszym oświadczamy, że konstrukcja

Elektryczna pilarka łańcuchowa typu 1600 C2

Numer seryjny 000001 - 023000

spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:

2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG 2011/65/EU\* & (EU) 2015/863

W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:

EN 62841-1:2015 • EN 62841-4-1:2020 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 61000-3-2:2019/A1:2021 • EN IEC 61000-3-11:2019 EN IEC 63000:2018

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC:

Poziom mocy akustycznej

gwarantowany: 105 dB(A)

zmierzony: 101,5 dB(A)

Zastosowana procedura oceny zgodności odpowiada załącznikowi VI / 2000/14/EC

Placówka zgłoszenia: NB 0123, TÜV Süd, Ridlerstraße 65, 80339 München,

Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi producent

Ga-Po Vertrieb GmbH

* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
