GEBRUIKSAANWIJZING 54-VARIO B SABO

Vertaling van de originele gebruiksaanwijzing

Español

2 Verklaring van het op de machine aangebrachte typeplaatje 2

3 Verduidelijking van de pictogrammen 2

4 Verklaring van de symbolen....2

5 Gebruik conform de voorschriften 3

6 Algemene veiligheidsvoorschriften voor handmatig bestuurde cirkelmaaiers (benzine)....3

Algemene veiligheidsinstructies 3

Voorbereidende maatregelen....3

Gebruik 4

Onderhoud en opslag 5

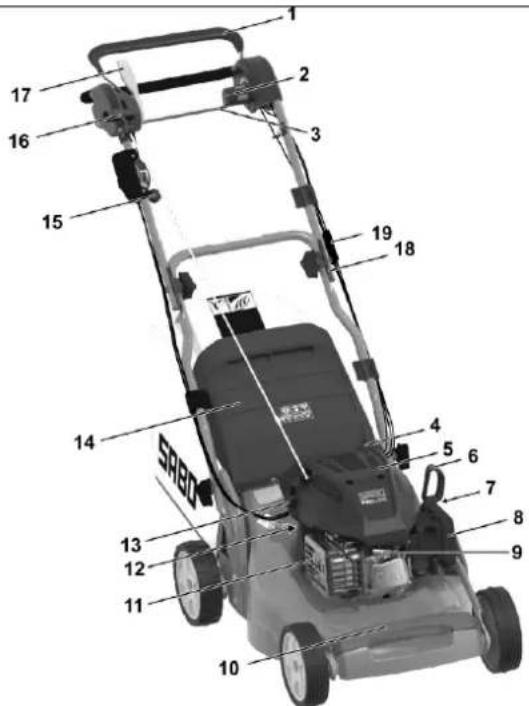

7 Beschrijving van de componenten....5

8 Voorbereidende werkzaamheden....5

Geleidestangen omhoog plaatsten (Afbeelding A1 + B1 + E1)....5

Montage van de startstang (Afbeelding L1) 6

Opvangzak aan de maaier hangen (Afbeelding R1 + S1) 6

Instellen van de maaihoogte (Afbeelding I)....6

9 Voor de eerste ingebruikneming 6

Olie bijvullen (Afbeelding Y1) 6

Brandstof invullen....6

10 Starten van de motor (Afbeelding A + C + E) 6

11 Inschakelen van het maaisysteem (Afbeelding H3) 6

12 Uitschakelen van het maaisysteem (Afbeelding 13)....7

13 Uitschakelen van de motor (Afbeelding I3 + G3 + A) 7

14 Stoppen in geval van nood....7

15 Rijaandrijving....7

Bediening van de achterwielaandrijving (Afbeelding G) 7

Regelen van de snelheid (Afbeelding H)....7

16 Grasopvanginrichting....7

Gebruik met grasopvangzak 7

Turbosignaal (vulstandsindicatie van de grasopvangzak) (Afbeelding J + K) 7

Leegmaken van de opvangzak (Afbeelding 13 + L) 7

Gebruik zonder opvangzak 7

17 Het maaien....7

Maaien op hellingen 7

Oliepeilcontrole....7

Controle van de bedrijfsveiligheid 7

Tijdelijke beperkingen....8

Tips voor de verzorging van het gazon....8

Maaien (Afbeelding M) 8

Mulchen 8

Ombouw naar achteruitworp (Afbeelding U2 + S1) 8

18 Onderhoudsintervallen 8

19 Verzorging en onderhoud van de maaier 8

Reiniging (Afbeelding A + O) 8

Opbergen....8

Neerklappen van de geleidestangen (Afbeelding A1) 9

Transport en beveiliging van het apparaat (Afbeelding N + N4)....9

Onderhoud van de messenbalk 9

Bijslijpen en uitbalanceren van de messenbalk (Afbeelding Q)....9

Vervangen van de messenbalk....9

Onderhoud van de voorwielen 9

Onderhoud van de achterwielaandrijving (Afbeelding R) 9

Onderhoud van de aandrijving 9

Vervangen van aandrijf-V-riem....9

Het vervangen van de remkoppeling 9

Bijregelen van de messen-rem-bowdenkabel 9

20 Onderhoud van de motor 9

Olie wisselen....10

Schoonmaken resp. vervangen van de luchtfilter (Afbeelding W).... 10

Controle van de bougie (Afbeelding Y) 10

Overwinteren van de motor volgens voorschrift (of bij langdurige stilstand) ..... 10

21 Oorzaken van storingen en het verhelpen daarvan 10

Conformiteitsverklaring......zie achter, na de laatste taal

NL

1 INLEIDING

Beste tuinliefhebber,

als bij de trots op een verzorgd gazon ook nog het plezier aan het werk in de tuin komt, dan weet men pas wat men aan zijn tuingereedschappen heeft. Met uw nieuwe grasmaaier heeft u een goede keuze getroffen. Hij verenigt de sterke prestaties van een merk met een rijke traditie met de innovaties van moderne high-tech snufjes. Dat merkt u als u ermee werkt, en dat verheugt u als u het wonderlijke resultaat ziet. Maar voordat u een begin maakt met de verzorging van uw gazon, hier wat belangrijke informatie, waarmee u absoluut rekening moet houden.

Voordat u de maaier voor de eerste keer in gebruik neemt, leest u deze gebruiksaanwijzing aandachtig door om u vertrouwd te maken met de correcte bediening en het onderhoud van de machine en om verwondingen en schade aan uw grasmaaier te vermijden.

Gebruik de grasmaaier voorzichtig. De op het apparaat aangebrachte pictogrammen wijzen u op de belangrijkste voorzorgsmaatregelen.

De veiligheidsinstructies in deze gebruiksaanwijzing zijn gekenmerkt met symbolen. De betekenis van de pictogrammen en symbolen wordt in de volgende hoofdstukken uitgelegd.

De benamingen links en rechts hebben altijd betrekking op de in rijrichting geziene linker- of rechterkant van het apparaat.

Als de technische aanwijzingen zorgvuldig in acht worden genomen, zal uw grasmaaier betrouwbaar werken. Wij wijzen erop dat schade aan de maaier als gevolg van bedieningsfouten niet onder de garantieplicht vallen.

Wij wensen u veel plezier bij de verzorging van gazon en terrein.

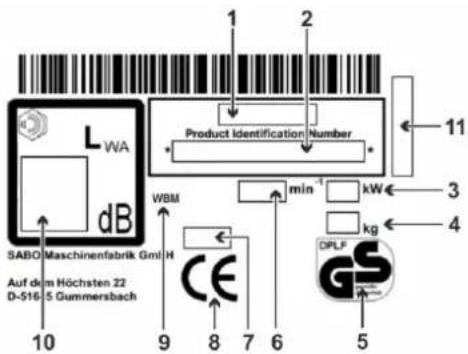

2 VERKLARING VAN HET OP DE MACHINE AANGEBRACHTE TYPEPLAATJE

1 2 L WA dB Product Identification Number WBM min⁻¹ kW 3 4 Auf dem Höchsten 22 D-516 5 Gummersbach 9 8 7 6 5 SABO Maschinenfabrik GmbH CE DPLF GS

1 Model
2 Productidentificatienummer
3 Nominaal vermogen
4 Gewicht
5 Gecontroleerde veiligheid (afhankelijk van het model)
6 Nominaal toerental motor
7 Bouwjaar
8 CE-conformiteitsteken
9 Handgeleide grasmaaier
10 Gegarandeerd geluidsdrukniveau
11 Serienummer

Deze gebruiksaanwijzing is van toepassing op het volgende model:

54-VARIO B (SA222725): met mesrem, met inschakelbare rijaandrijving en snelheidsregeling met draaigreep

Raadpleeg het typeplaatje voor de juiste modelaanduiding van uw apparaat en het serienummer.

3 VERDUIDELIJKING VAN DE PICTOGRAMMEN

Vóór inbedrijfstelling de gebruiksaanwijzing en veiligheidsinstructies lezen en in acht nemen!

Gevaar door weggeslingerde delen bij lopende motor - veiligheidsafstand aanhouden / derden uit de gevarenzone houden!

Opgelet voor scherpe messen! Contact met roterende mesbalk vermijden! Erop letten dat handen en voeten niet onder de behuizing komen! - Vóór reinigings- en onderhoudswerkzaamheden de motor afzetten en de bougiestekker uittrekken.

Mesbalk STOP

Aandrijving inschakelen

Gevaar voor geluid - Oorbescherming aanbevolen bij langdurige blootstelling.

Waarschuwing voor hete oppervlakken - Raak de motor en de uitlaat niet aan. Gevaar voor brandwonden!

Uitlaatgassen zijn giftig - laat de motor niet draaien in gesloten ruimtes. Gevaar voor vergiftiging!

Benzine is licht ontvlambaar - houd vonken en vlammen uit de buurt, rook niet. Brandgevaar!

Dit toestel hoort niet bij het huisvuil; breng apparaat, toebehoren en verpakking naar een milieuvriendelijk recyclagepunt.

4 VERKLARING VAN DE SYMBOLEN

WAARSCHUWING

Gebruiksaanwijzing en algemene veiligheidsvoorschriften zorgvuldig lezen en in acht nemen. De gebruiksaanwijzing bewaren om hem te kunnen raadplegen. Tot het doelmatig gebruik behoort ook de naleving van de door d fabrikant voorgeschreven operationele, onderhouds- en instandhoudingsvoorwaarden.

WAARSCHUWING

Derden uit de gevaarszone verwijderd houden! Het contact met de roterende messenbalk kan tot zware letsels leiden. Omhoog geslingerde voorwerpen kunnen zware letsels veroorzaken. Maai nooit, terwijl personen, bijzonder kinderen, of dieren in de omgeving zijn.

WAARSCHUWING

Benzine is licht ontvlambaar en uiterst explosief. Uitlopende benzine en olie op de hete motor zijn licht ontvlambaar. Brand en explosies kunnen zware letsels en materiële schade veroorzaken. Terwijl de motor loopt of bij hete machine mag de tankdop niet geopend en geen benzine bijgevuld worden. Bij lopende motor moet de oliepeilstaaf steeds vast ingeschroefd zijn.

WAARSCHUWING

Benzine is licht ontvlambaar en uiterst explosief. Brand en explosies kunnen zware letsels en materiële schade veroorzaken. Roken en open vuur zijn bij het tanken verboden.

WAARSCHUWING

Let op voor scherpe messen! Het contact met de roterende messenbalk kan tot zware voetletsels leiden. De motor alleen achter de maalier staand starten. Er op letten, dat de voeten niet onder de behuizing komen.

WAARSCHUWING

Let op voor scherpe messen! Het contact met de roterende messenbalk kan tot zware hand- en voetletsels leiden. Bij lopende motor/messen de door de lengte van de stuurboom geboden veiligheidsafstand aanhouden. Er op letten, dat handen en voeten niet onder de behuizing komen.

WAARSCHUWING

Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken.

Vóór het maaien, met name bij met loof bedekte vlakken, alle stenen, stokken, draden, speelgoed en andere vreemde voorwerpen verwiideren van het gazon.

Het apparaat nooit gebruiken met beschadigde of ontbrekende bescherminrichtingen.

Ontbrekende of beschadigde veiligheids- en bescherminrichtingen brengen uw veiligheid en de veiligheid van andere personen in gevaar. Vóór de eerste inbedrijfstelling de bevestiging van de messchroef controleren, daarna de mesbalk vóór elk maaien onderzoeken op goede bevestiging, slijtage en schade. Een versleten of beschadigd mes door een geautoriseerde werkplaats laten vervangen. De schroef van het mes door een geautoriseerde vakwerkplaats laten vastdraaien.

Vóór het starten van de motor controleren of de gereedschappen verwijderd zijn.

	WAARSCHUWINGElektrische schok kan zware verwondingen veroorzaken.Rijd nooit met ingeschakeld snijgereedschap over stroomvoerende kabels.Controleer voor en tijdens het maaien het terrein op stroomvoerende kabels en verwijder deze indien mogelijk.Bij beschadiging van een stroomvoerende kabel het apparaat uitzetten en de kabel van het voedingsnet loskoppelen.
	VOORZICHTIGUitlaat en motor bereiken bij het gebruik zeer hoge temperaturen.Verbrandingsgevaar!Voor onderhouds- en reinigingswerkzaamheden de machine tenminste 15 minuten laten af-koelen. Het toestel nooit met beschadigd of zonder veiligheidsrooster van de uitlaat gebruiken.
	VOORZICHTIGAls bij werkzaamheden aan het apparaat de bougiestekker niet wordt uitgetrokken, zou de motor gestart kunnen worden en kunnen zware verwondingen het gevolg zijn.Vóór onderhouds- en reparatiewerkzaamheden de motor afzetten, de bougiestekker uittrekken en de contactsleutel, indien voorhanden, eruit halen. Bougie nooit bij lopende motor eraf trekken. Gevaar: elektrische schok!Voor reinigings- of onderhoudsinstructies de gebruiksaanwijzing raadplegen.Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken.
	WAARSCHUWINGContact met de roterende mesbalk kan ernstige verwondingen aan handen en voeten veroorzaken. Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken.Het maaiwerk uitschakelen en wachten tot het snijgereedschap stilstaat:- bij het rijden buiten het gazon op wegen of straten;- voordat de snijhoogte wordt ingesteld;- voordat de grasopvangzak eraf wordt genomen;- voordat de mulchstop wordt verwijderd.Bovendien de motor afzetten:- als de maaier opgetild of gekanteld moet worden, bijv. voor het transport;- als de machine korte tijd zonder toezicht blijft;- vóór het bijtanken. Alleen bijtanken bij koude motor!
	VOORZICHTIGHet contact met de scherpe kanten van de messenbalk en met andere scherpe kanten van het toestel kan tot letsels leiden.Bij onderhouds- en reinigingswerkzaamheden steeds veiligheidshandschoenen dragen.
	VOORZICHTIGGevaar voor geluid - Oorbescherming aanbevolen bij langdurige blootstelling.

5 GEBRUIK CONFORM DE VOORSCHRIFTEN

• Het apparaat is uitsluitend bedoeld voor het maaien van gras en gazon in het kader van de tuin- en landschapsverzorging ("Doelmatig gebruik"). Elke daarboven uitgaande inzet geldt als niet doelmatig; voor hieruit resulterende schade is de fabrikant niet aansprakelijk; het risico hiervoor draagt alleen de gebruiker. Tot het doelmatig gebruik behoort ook de naleving van de door de fabrikant voorgeschreven operationele, onderhouds- en instandhoudingsvoorwaarden.
• Bij de inzet in publieke plantsoenen, parken, op sportterreinen, straten en in agrarische en bosbouwbedrijven is bijzondere voorzichtigheid vereist.
• De maaier mag met name niet worden ingezet voor het snoeien van struikgewas, heggen en struiken, voor het snoeien van rankende klimplanten of van begroeiing op daken en balkons, noch voor het afzuigen en/of vrij blazen van stoepen.
• Het gebruik van alle door de fabrikant niet vrijgegeven aanvullende en aanbouwapparaten is niet toegelaten. Bij gebruik van zulke aanvullende en aanbouwapparaten komen de CE-conformiteit en het recht op garantie te vervallen. Eigenmachtige veranderingen aan deze grasmaaier sluiten een aansprakelijkheid van de fabrikant voor daaruit resulterende schade uit.

6 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN VOOR HANDMATIG BESTUURDE CIRKELMAAIERS (BENZINE)

Algemene veiligheidsinstructies

Lees voor uw eigen veiligheid en om een goede werking te garanderen zorgvuldig de gebruiksaanwijzing. Maak u vertrouwd met de bedieningselementen en het juiste gebruik van de machine. De gebruiksaanwijzing bewaren om hem te kunnen raadplegen.

- Denk eraan dat de bediener van de machine of de gebruiker verantwoordelijk is voor ongevallen met andere personen of hun eigendom.

NL

• Deze gebruiksaanwijzing hoort bij de machine en moet in het geval van doorverkoop aan de koper van het apparaat worden overhandigd.
  • Sta nooit toe dat kinderen en personen onder 16 jaar, noch andere personen die de gebruiksaanwijzing niet kennen, de machine gebruiken. Plaatselijke voorschriften kunnen de minimumleeftijd van de gebruiker vastleggen.
• Geef iedereen die met het apparaat moet werken uitleg over de mogelijk gevaarlijke momenten, en over hoe ongevallen kunnen worden vermeden. Dit apparaat mag alleen door personen gebruikt, onderhouden en gerepareerd worden, die hiermee vertrouwd en over de gevaren onderricht zijn.
• Dit apparaat is niet ervoor bedoeld om te worden gebruikt door personen met beperkte fysieke, sensorische of mentale vermogens en/of bij gebrek aan kennis, tenzij een voor hun veiligheid verantwoordelijke persoon op hen toeziet en hen aanwijzingen geeft hoe het apparaat gebruikt moet worden. Deze toezichthouder moet van tevoren beslissen of de persoon met beperkte fysieke, sensorische of mentale vermogens voor deze activiteit geschikt is.

Maai nooit als er personen, met name kinderen, of dieren in de buurt zijn.

• Berg uw machine veilig op! Ongebruikte apparaten moeten in een droge, afgesloten ruimte en ontoegankelijk voor kinderen bewaard worden.
• Veiligheids- en bescherminrichtingen van de machine mogen niet gemanipuleerd of gedeactiveerd worden!
• De kabelinstallering mag niet worden gemanipuleerd, bijv. door verwijderen van kabelklemmen of aanbrengen van extra kabelbinders! De kabels moeten zodanig tegen de buitenkant van de boom liggen dat ze bij het neerklappen van de boom niet verpletterd of overbelast worden. Een beschadigde kabel kan tot een technisch defect van de machine leiden.

Voorbereidende maatregelen

- Tijdens het maaien moet altijd stevig, gesloten, antislip schoeisel of werkschoenen en een lange broek worden gedragen. Vermijd het dragen van losse kleding of kleding met hangende touwen of riemen. Maai niet op blote voeten of in sandalen. Ter bescherming van de ogen draagt u een veiligheidsbril.

• Luide geluiden kunnen tot gehoorschade leiden. Gehoorbescherming dragen.

Controleer vóór en tijdens het maaien het terrein waarop het apparaat wordt ingezet volledig, en verwijder alle stenen, stokken, draden, speelgoed en andere vreemde voorwerpen die gegrepen en weggeslingerd kunnen worden.

Controleer voor en tijdens het maaien het terrein op stroomvoerende kabels en verwijder deze indien mogelijk.

Rijd nooit met ingeschakeld snijgereedschap over stroomvoerende kabels. Gevaar: elektrische schok!

Bij beschadiging van een stroomvoerende kabel het apparaat uitzetten en de kabel van het voedingsnet loskoppelen.

Als u ook een robotmaaier gebruikt voor gazononderhoud, moeten de volgende veiligheidsinstructies in acht worden genomen met betrekking tot het werkgebied van de robotmaaier:

- Controleer altijd het gebied van de grensdraad voordat u deze gebieden bewerkt (maaien, verticuteren, enz.).

- Als de kabels in de grond zijn gelegd, moeten ze worden gecontroleerd, er mogen geen kabels zichtbaar zijn en er moet speciale zorg worden besteed aan het laadstation.

- Als de grensdraden boven de grond worden gelegd, moeten ze direct over de grond worden gespannen en niet slap in het gras liggen. De kabels moeten goed worden vastgezet met grenspinnen, zie de gebruiksaanwijzing.

- de omtreknagels mogen niet uitsteken, anders moeten de nagels naar beneden worden gedrukt.

- Verwijder rondslingerende kabelresten voordat je gaat maaien. In de hierboven beschreven omstandigheden bestaat het risico dat de kabel naar binnen wordt getrokken en door het uitrustingsstuk word opgerold, wat tot emstig letsel kan leiden.

- Naar beneden hangende takken en soortgelijke hindernissen kunnen de gebruiker verwonden of het maaien belemmeren. Vóór het maaien op mogelijke hindernissen zoals bijv. naar beneden hangende takken letten en deze snoeien of verwijderen.

WAARSCHUWING

- Benzine is licht ontvlambaar en uiterst explosief. Brand en explosies kunnen zware letsels en materiële schade veroorzaken.

- Benzine alleen in een goedgekeurde jerrycan en voor kinderen ontoegankelijk bewaren.

- Tank niet in het voertuig, op een laadvloer of een aanhanger met kunststofbekleding vullen. Tank voor het vullen met brandstof niet in de nabijheid van het voertuig en steeds op de bodem afzetten.

- Tank alleen in de open lucht met een koude motor. Tijdens het tanken zijn roken en open vuur verboden.

- Met benzine aangedreven apparaten die zich op een laadvlak of een aanhanger bevinden, niet vanuit de pomp voltanken, maar voltanken met een draagbare jerrycan.

- Tank benzine voor u de motor start.

NL

- Open de tankdop niet en tank geen benzine bij een draaiende motor of als het apparaat heet is.

- Probeer de motor niet te starten als u benzine heeft gemorst. Verwijder in plaats daarvan het apparaat van de met benzine vervuilde plek en veeg de overgelopen brandstof van de motor af. Probeer de motor niet te starten voordat de benzinedampen zijn vervlogen.

- Sluit benzinetank en jerrycan om veiligheidsredenen weer volledig af.

- Vervang bij beschadiging de benzinetank en de tankdop.

- Vóór het gebruik moet altijd door een zichtcontrole gecontroleerd worden of het snijgereedschap, bevestigingsschroeven en de hele snijeenheid versleten of beschadigd zijn. Ter vermijding van onbalans moeten versleten of beschadigde messen en bevestigingsschroeven door een geautoriseerde vakwerkplaats worden vervangen.

- De toestand van de pictogrammen moet bij elke inzet gecontroleerd worden. Versleten of beschadigde pictogrammen moeten worden vervangen.

Gebruik

- Het machine mag niet in explosiegevaarlijke omgeving worden gebruikt.

- Laat de verbrandingsmotor niet draaien in afgesloten ruimten waarin zich gevaarlijke verbrandingsgassen kunnen ophopen. Gevaar voor vergiftiging!

- Dragers van pacemakers mogen bij draaiende motor geen motoronderdelen aanraken die onder spanning staan.

- Opgelet! Apparaat niet voor aanzuigopeningen van ruimtebeluchtingstoestellen laten lopen.

• Maai niet bij slecht weer, als het gevaar van blikseminslag bestaat.

• Bougiestekker nooit bij lopende motor eraf trekken. Gevaar: elektrische schok!

- Koppel de bougiestekker alleen los als de motor is afgekoeld. Verbrandingsgevaar!

- Geen koptelefoon dragen om naar de radio of muziek te luisteren. Veiligheid bij het onderhoud en het bedrijf vereisen onbeperkte aandacht.

• Maai alleen bij daglicht of met voldoende licht. Bestuur de machine stapvoets.

- Pas de rijsnelheid aan de persoon en het terrein aan. Verhoog de snelheid langzaam totdat u de juiste snelheid heeft bereikt en schakel eventueel de rijaandrijving uit.

- Bijzonder voorzichtig zijn als onoverzichtelijke hoeken, struiken, bomen of andere hindernissen het zicht kunnen beïnvloeden.

- niet te dicht bij gaten, sloten en taluds rijden. De machine kan plotseling over de kop gaan als een wiel over de rand van een gat of talud rijdt of als een rand plotseling meegeeft.

• Voorzichtig bij het maaien onder speeltoestellen (bv. schommels). Het apparaat zou in een onveilige positie kunnen komen. Er bestaat gevaar voor letsel.

- De machine niet tijdens ziekte, moeheid of onder invloed van alcohol, medicijnen of drugs bedienen.

- Indien mogelijk moet het gebruik van het toestel bij nat weer worden vermeden. Er bestaat gevaar voor uitglijden.

• Zorg ervoor dat u op hellingen altijd stevig staat. Maai op een helling in dwarsrichting, nooit naar boven of naar beneden. Wees bijzonder voorzichtig als u op een helling van rijrichting verandert.

- Maai niet op al te steile hellingen! Het maaien op hellingen brengt extra gevaren met zich mee. Uw grasmaaier is zo krachtig, dat hij nog kan maaien op hellingen die tot 48% (26° helling) aflopen. Om veiligheidsredenen raden wij u echter dringend aan om dit theoretische potentieel niet te volle te benutten. Zorg altijd voor een stabiele stand. In principe mogen met de hand geleide grasmaaiers bij hellingen steiler dan 26% (15° helling) niet worden ingezet. Het gevaar dreigt dat de stabiliteit verloren gaat.

• Wees bijzonder voorzichtig als u de machine omkeert of deze naar u toe trekt.

- Bij achterwaartse bewegingen met de machine kunt u struikelen. Vermijd achteruitlopen. Vermijd abnormale lichaamshoudingen. Zorg ervoor dat u stevig staat en niet uw evenwicht verliest.

• Houd de door de lengte van de stuurboom bepaalde veilige afstand aan.

- Om een afglijden van het toestel tijdens het dragen te verhinderen, dient u het toestel steeds vast te nemen met de daarvoor voorziene grijpinrichtingen (draaggreep, behuizing, duwstangeinden of onderste gedeelte van de duwstang). Niet vastnemen aan de uitwerpklep!

- Neem voor het optillen of dragen het gewicht van de machine in acht (zie technische gegevens). Het optillen van grote gewichten kan leiden tot problemen met de gezondheid.

- Til de machine nooit op en draag deze nooit met draaiende motor.

- Gebruik de machine nooit met beschadigde of ontbrekende veiligheids- en bescherminrichtingen.

Ontbrekende of beschadigde veiligheids- en bescherminrichtingen brengen uw veiligheid en de veiligheid van andere personen in gevaar.

Veiligheidsinrichtingen zijn (zie hoofdstuk Beschrijving van de componenten):

— Veiligheidsschakelbeugel messtop (1)

De grasmaaier is uitgerust met een messtop-inrichting. In het lopende bedrijf en op een moment van gevaar wordt door de beugel los te laten het mes van de mesbalk gestopt.

De mesbalk moet binnen 3 seconden tot stilstand komen

De beugel moet na het loslaten in elk geval weer in de in d afbeelding „Beschrijving van de componenten“ getoonde positie terugspringen.

Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden.

Verwondingsgevaar!

Als de nalooptijd van het apparaat groter is, het apparaat niet meer gebruiken en naar een geautoriseerde vakwerkplaats brengen.

Meten van de nalooptijd

Na het inschakelen van het maaiwerk draait het mes en is een windgeluid hoorbaar.

De nalooptijd komt overeen met de duur van het windgeluid na het stoppen van de mesbalk, en deze kan met een stopwatch worden gemeten.

De functie van de veiligheidsschakelbeugel mag in geen geva buiten werking worden gesteld.

Men moet controleren of de veiligheidsschakelbeugel werkt zoals voorgeschreven. Als dat niet het geval is, moet hij door een erkend vakbedrijf gerepareerd worden.

Om de goede werking van de veiligheidsinrichting te garanderen moet de schakelbeugel, het schakelhuis met bowdenkabel en de mesrem regelmatig, echter ten minste eenmaal per maaiseizoen, door een erkend vakbedrijf gecontroleerd worden.

Bescherminrichtingen zijn (zie hoofdstuk Beschrijving van de componenten):

— Behuizing, grasopvangzak, uitwerpklep (14)

Deze bescherminrichtingen beschermen tegen letsels door omhoog geslingerde voorwerpen.

Het apparaat mag niet worden gebruikt met een beschadigde behuizing of zonder een goed bevestigde graszak of uitwerpklep aan de behuizing.

- Behuizing

Deze beveiligingsvoorziening beschermt tegen letsel door contact met de roterende mesbalk.

Het apparaat mag niet met beschadigde behuizing worden gebruikt. Erop letten dat handen en voeten niet onder de behuizing komen.

- Afdekkingen van de riemaandrijving (12), motorafdekkingen (5)

Deze beveiligingsvoorzieningen beschermen tegen letsel door bewegende onderdelen.

Het apparaat mag niet met beschadigde c.q. zonder op de voorgeschreven wijze bevestigde afdekkingen worden gebruikt.

- Veiligheidsrooster voor de uitlaat (11)

De motor/uitlaat wordt zeer heet. Het veiligheidsrooster beschermt tegen verbrandingen.

Het toestel niet zonder veiligheidsrooster voor de uitlaat gebruiken

– Isolatie-elementen (bowdenkabelscheiding (19), isolatieschalen (18))

Deze beveiligingen bieden extra bescherming tegen letsel doc elektrische schokken. Het apparaat mag niet worden gebruikt met beschadigde isolatie-elementen. Zorg ervoor dat je handen zich tijdens het gebruik alleen op de daarvoor bestemde plaatsen bevinden (bovenste deel van het stuur).

- De bescherminrichtingen mogen niet veranderd worden.

- Wijzig de basisafstelling van de motor niet of jaag hem niet over zijn toeren.

• Tijdens het startproces de aandrijving, indien voorhanden, niet inschakelen.

Let er bij het in bedrijf nemen op dat uw voeten op een veilige afstand van het maaisysteem staan.

Bij het inschakelen van het maaiwerk mag de machine niet omhoo worden gekanteld, maar, indien vereist, door de duwboom omlaag te duwen slechts zo schuin worden gezet, dat het snijgereedschap in de van de gebruiker afgewende richting wijst, maar niet verder dan absoluut noodzakelijk is. Voordat het apparaat weer op de grond staat, moeten beide handen zich aan het bovenste deel van de duwboom bevinden.

Houd handen en voeten altijd uit de buurt van draaiende onderdelen.

Zorg ervoor dat handen en voeten niet onder de behuizing komen. Houd u altijd verwijderd van de uitwerpopening.

Stop de motor, trek de bougiestekker eraf, vergewis u ervan dat all bewogen delen volledig stilstaan en dat de contactsleutel, indien voorhanden, uitgetrokken is:

- als de machine verlaten wordt;

- voordat u de machine controleert, reinigt of er werkzaamheden aan uitvoert;

— voordat u blokkeringen loswerkt of verstoppingen in het uitwerpkanaal elimineert;

- als er een vreemd voorwerp werd geraakt;

- als de machine abnormaal begint te trillen.

- Wanneer er een vreemd voorwerp werd getroffen en als de machine blokkeert, bijv. als u tegen een hard voorwerp rijdt, moet u een vakhandelaar laten controlleren of er onderdelen van de machine beschadigd of vervormd zijn. Ook de mogelijk noodzakelijke reparaties steeds door een geautoriseerde vakwerkplaats laten uitvoeren.

- Als de machine ongewoon sterk begint te trillen of abnormale geluiden begint te maken, dan is een onmiddellijke controle door een geautoriseerde vakwerkplaats vereist.

Hoge trillingen op uw handen kunnen schadelijk zijn voor de gezondheid. Wend u als er sterke trillingen optreden meteen tot een geautoriseerde vakwerkplaats.

• WAARSCHUWING

De in deze bedieningshandleiding vermelde geluids- en trillingsniveaus zijn de maximum waarden voor de inzet van het apparaat.

De inzet van een snij-element in onbalans, overmatige bewegingssnelheid of gebrekking onderhoud zijn van aanzienlijke invloed op geluidsemissie en trillingen. Daarom is het noodzakelijk om voorzorgsmaatregelen te treffen, zodat eventuele schade als gevolg van hoge geluidsniveaus en belasting door trilling wordt vermeden.

Onderhoud het apparaat goed, draag een gehoorbescherming, en neem pauzes tijdens het werk.

De in deze bedieningshandleiding opgesomde onderhoudswerkzaamheden uitvoeren en het apparaat regelmatig door een geautoriseerde werkplaats laten controleren en onderhouden.

Schakel het maaiwerk uit door de beugel voor de messtop los te laten, en vergewis u ervan dat het snijgereedschap stilstaat:

— bij het rijden buiten het gazon op wegen of straten;
- als u de snijhoogte wilt verstellen;
- voordat u de grasvangzak eraf neemt;

voordat u de mulchstop verwijdert.

- Zet de motor af en controleer of de contactsleutel, indien voorhanden, uitgetrokken is:

- als u de maaier moet optillen of kantelen, bijv. voor het transport;

- als u de machine korte tijd verlaat;

- voordat u bijtankt. Alleen bijtanken bij koude motor!

- Indien de motor een benzinekraan bezit, dient deze na het maaien dicht te worden gedraaid.

Onderhoud en opslag

• Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken.
• Zorg ervoor dat alle schroefverbindingen goed zijn vastgeschroefd en dat het toestel in een veilige arbeidstoestand is.

U mag alleen bij uitgeschakeld maaisysteem de uitwerpklep openen en de grasopvangzak verwijderen of de mulchprop verwijderen.

Bewaar de machine nooit met benzine in de tank in een gesloten ruimte waarin eventueel benzinedampen met open vuur of vonken in contact kunnen komen of kunnen ontvlammen.

Uitlaat en motor bereiken tijdens het gebruik zeer hoge temperaturen. Voor onderhouds- en reinigingswerkzaamheden de machine tenminste 15 minuten laten afkoelen.

• Houd, om brandgevaar te vermijden, de motor, uitlaat en brandstoftank vrij van gras, bladeren en lekkende olie (vet).
  Bij het omhoog kantelen of op de zijkant leggen erop letten dat er geen olie of benzine uitloopt. Brandgevaar!
  Laat de motor eerst afkoelen, voordat u de machine in een afgesloten ruimte wegzet.
  De machine in geen geval in de nabijheid van open vuur of warmtebronnen zoals boilers of verwarmingen wegzetten.

Controleer elke keer voordat u gaat maaien of de grasopvangbak niet versleten is en of die nog goed functioneert.

Controleer elke keer voordat u gaat maaien de toestand en de goede bevestiging van het mes. De bevestigingsschroef van het mes moet altijd door een geautoriseerde vakwerkplaats worden aangedraaid. Als de messchroef te los of te vast wordt aangedraaid, dan kunnen meskoppeling en mesbalk beschadigd worden of loskomen, hetgeer zware verwondingen kan veroorzaken. Een versleten of beschadigd mes moet absoluut worden vervangen.

Het vervangen, bijslijpen en uitbalanceren van het mes moet worden uitgevoerd door een erkend vakbedrijf.

Door een foutief gemonteerde meskoppeling kan de mesbalk losraken, wat tot ernstige verwondingen kan leiden.

Een ondeskundig geslepen en niet uitgebalanceerd mes kan sterke trillingen veroorzaken en de grasmaaier beschadigen.

• Vervang om veiligheidsredenen versleten of beschadigde onderdelen.
• Bij de omgang met bedrijfsmiddelen, zoals motorolie en brandstof, moet geschikte persoonlijke beschermingsmiddelen (bijv. geschikte veiligheidshandschoenen) worden gedragen.

De gegevensbladen van de bedrijfsmiddelen moeten in acht worden genomen.

Draag bij onderhouds- en reinigingswerkzaamheden altijd veiligheidshandschoenen.

Onderhouds- en reinigingswerkzaamheden mogen alleen worden uitgevoerd op vlakke ondergronden bij uitgeschakelde motor en uitgetrokken bougiestekker. Een regelmatig onderhoud is onontbeerlijk voor de veiligheid en het behoud van het prestatievermogen.

• Bougiestekker nooit bij lopende motor eraf trekken! Gevaar: elektrische schok.
• Koppel de bougiestekker alleen los als de motor is afgekoeld. Verbrandingsgevaar!
  • Op goede zitting van de bougiestekker letten! Gevaar: elektrische schok.

- Indien de tank geledigd dient te worden, dan moet dit in open lucht en bij koude motor te gebeuren. Er op letten, dat er geen brandstof wordt gemorst.

Om garantie- en veiligheidsredenen mogen er alleen originele onderdelen worden gebruikt.

Niet gelijkwaardige onderdelen kunnen de machine beschadigen en uw veiligheid in gevaar brengen.

7 BESCHRIJVING VAN DE COMPONENTEN

1 2 3 15 16 17 18 19 SR80 4 5 6 7 8 9 10 11 12 13 14

1 Veiligheidsschakelbeugel messtop
2 Greep Vario-activering
3 Aandrijfschakelbeugel
4 Tankafsluiting
5 Motorafdekking
6 Snijhoogteverstelling
7 Brandstofkraan
8 Luchtfilter
9 Bougie
10 Draaggreep
11 Uitlaatrooster
12 Afdekkingen van de riemaandrijving
13 Olievulopening met meetstaaf
14 Uitwerpklep
15 Bedieningshendel voor motor
16 Startkabelgreep
17 Inschakelhendel maaiimes
18 Isolatieschaal (aan beide zijden)
19 Bowdenkabelscheiding (per bowdenkabel)

Voor de montage van de maaier zitten de volgende onderdelen in de verpakking:

• Maaier met voorgemonteerde duwboom
  • Vangdoek, vangzakframe
  • Gereedschapszak met de volgende inhoud:

— Bedieningshandleiding met Conformiteitsverklaring
- Garantiebepalingen (afhankelijk van het model)

- Diverse montageonderdelen.

Als er onverwacht een deel ontbreekt, gelieve dan contact op te nemen met uw specialist.

OPGELET

Vóór montage van de duwboom en van de startkabelhouder en bij het openen van het duwboom altijd de bougiestekker uittrekken! Na montage, ten laatste vóór het starten van de motor de bougiestekker weer erop drukken!

Geleidestangen omhoog plaatsten (Afbeelding A1 + B1 + E1)

BELANGRIJK

Let erop, dat de bowdenkabels bij optillen van de duwboom niet geknikt worden of bekneld raken!

BELANGRIJK

Let erop, dat de kabel bij het uit elkaar- en dichtklappen van de stuurbomen niet ingeklemd, bekneld, verdraaid of overstrekt kan worden! De kabel altijd aan van de buitenkant van de boomverbinding leiden. Een beschadigde kabel kan tot een technisch defect van de machine lelden.

NL

De Z-vormig ineengeklapte duwboom in onderstaande volgorde naar boven uit elkaar trekken:

• Eerst het onderstuk van de duwboom omhoog tillen A1, dan de uiteinden van het onderstuk zo ver uit elkaar duwen, dat de aan beide kanten naar binnen wijzende arrêteringsnokken inklikken in de bijhorende boringen B1.
  Er kunnen drie verschillende hoogtes van de duwboom worden ingesteld.
• De vleugelmoeren/gerande moeren aan beide kanten met de hand stevig aandraaien B1.
• Nu het bovenste deel van de duwboom omhoog tillen (6). Als het bovenste en onderste deel op één niveau liggen, de gerande moeren (7) met de hand vastdraaien E1.

VOORZICHTIG

Bij de activering van de hoogteverstelling van de duwboom kan het gebeuren dat de boom ongewild omslaat bij het losdraalen van de gerlbde moeren B1 voor de bevestiging van het onderstuk aan de behuizing (maar zo ver losdraalen, dat de boom vrij kan worden bewogen) en het losspringen van de vergrendelingsnokken uit de boringen van de boombevestiging. Bovendien kunnen er tussen onderstuk van de duwboom en boombevestiging/behuizing plaatsen ontstaan waar u zich kunt kneuzen. Er bestaat verwondingsgevaar!

Montage van de startstang (Afbeelding L1)

• Startkabelhouder (1) uit de gereedschapszak nemen.
• Moer zo ver eruit draaien, dat de beide helften over de duwboom kunnen worden geschoven.
  — Op de bovenste duwboom zit een sticker (2) voor de positionering van de startkabelhouder.

OPGELET

Om veiligheidsredenen mag de startkabelhouder alleen in de opgegeven positie worden gemonteerd.

• De activeringshendel (3) in stand „STOP“ (4) schuiven, de startkabel (5) uittrekken en in de startkabelhouder leiden.
• De beide helften samenvoegen (6), moer weer vastdraaien. Zo wordt verhinderd dat de startkabel eruit springt.

De startkabelhouder moet zo gemonteerd/uitgericht worden, dat de startkabel vrij loopt en niet tegen andere delen aanwijft.

Opvangzak aan de maaier hangen (Afbeelding R1 + S1)

• Het frame van de opvangzak met de beugel vooraan in het opvangdoek plaatsen. Erop letten dat de beschermhoeken van het opvangdoek de achterste hoeken van het frame van de opvangzak omhullen. De bovenste naden van het opvangdoek aan de beugel uitlijnen.
  — De profielen van de opvangzak op de stangen van het frame drukken R1.
• De uitwerpklep van de maaier naar boven openen.
• Til de opvangzak op met de draaggreep, plaats de schans (1) R1 aan de opening van de opvangzak en hang deze met zijn beide zijdelingse haken boven in de maaierbehuizing S1.

De uitwerpklep op de opvangzak klappen.

Instellen van de maaihoogte (Afbeelding I)

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel

pagina 2

De door u gewenste maaihoogte wordt ingesteld met de hendel (1) op de linkerkant van de maaimachine.

• De hendel uit de inkeping trekken en na verschuiving naar de zijkant weer fixeren in de gewenste positie.
• De markering links op het huis geeft de maaihoogte aan.

BELANGRIJK

Het maaien op de laagste snijhoogte mag alleen gebeuren op vlakke en gladde gazons!

Gelieve er rekening mee te houden dat de onderste snijhoogte-instellingen alleen bij optimale omstandigheden gebruikt mogen worden. Als u de snijhoogte te laag kiest, dan kan de grasnerf beschadigd en onder bepaalde omstandigheden zelfs vernield worden.

Behalve de snijhoogte beïnvloedt ook de rijsnelheid het snijbeeld en opvangresultaat. Snijhoogte en rijsnelheid aanpassen aan de hoogte van het te snijden gras, indien nodlg de rijaandrijving niet inschakelen.

9 VOOR DE EERSTE INGEBRUIKNEMING

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel

pagina 2

Alle schroefverbindingen en de bougiestekker controleren op goede bevestiging. De schroeven eventueel aandraaien! Met name de bevestiging van de mesbalk moet gecontroleerd worden (zie hiervoor hoofdstuk „Onderhoud van de mesbalk“).

De bevestigingsschroef van het mes moet altijd door een geautoriseerde vakwerkplaats worden aangedraaid. Als de messchroef te los of te vast wordt aangedraaid, dan kunnen meskoppeling en mesbalk beschadigd worden of loskomen, hetgeen zware verwondingen kan veroorzaken.

De grasmaaier is uitgerust met een messtop-inrichting.

Vóór de eerste inbedrijfstelling controleren of de veiligheidsschakelbeugel voor de messtop foutloos functioneert. Als de schakelbeugel wordt losgelaten, dan moet de mesbalk binnen drie seconden tot stilstand komen.

De beugel moet na het loslaten in elk geval weer in de in de afbeelding „Beschrijving van de componenten“ getoonde positie terugSpringen. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden.

Verwondingsgevaar!

Als de nalooptijd van het apparaat groter is, het apparaat niet meer gebruiken en naar een geautoriseerde vakwerkplaats brengen.

Meten van de nalooptijd

Na het inschakelen van het maaiwerk draait het mes en is een windgeluid hoorbaar. De nalooptijd komt overeen met de duur van het windgeluid na het stoppen van de mesbalk, en deze kan met een stopwatch worden gemeten.

Veiligheids- en bescherminrichtingen van de machine mogen niet gemanipuleerd of gedeactiveerd worden!

Erop letten dat alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn!

Olie bijvullen (Afbeelding Y1)

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel

pagina 2

BELANGRIJK

Schade vermijden! De motor wordt zonder olie geleverd. De motor moet voor het starten met olie worden gevuld.

Vóór de eerste start motorolie (hoeveelheid en kwaliteit zie technische gegevens) met een trechter na de meetstaaf eraf te hebben geschroefd in deze opening gieten.

• De maaier parkeren op vlakke ondergrond.
• Olie langzaam in de vulopening gieten. Niet overvullen.

- Oliepeil controleren

Meetstaaf eruit nemen. De meetstaaf afvegen met een schone doek, weer erin steken, maar niet vastschroeven. Dan de meetstaaf weer uit nemen en het oliepeil aflezen. De olie moet tussen de markeringen „L“ en „H“ staan. Eventueel olie bijvullen.

Het oliepeil mag echter de max.-markering „H“ van de meetstaaf niet overschrijden. Overvullen leidt tot beschadigingen aan de motor. Meetstaaf weer erin zetten en vastdraaien.

- Na de eerste vulling het bord „NO OIL“ (GEEN OLIE) boven aan de motor verwijderen.

Brandstof invullen

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel

pagina 2

• Gebruik als tankvulling alleen verse en schone loodvrije standaard brandstof. In geen geval alkylaatbenzine gebruiken!
  Brandstof met maximaal 10% ethanol of 15% MTBE is acceptabel.
  Nooit benzine met een ethanolgehalte van meer dan 10% of een MTBE-gehalte van meer dan 15% gebruiken, omdat daardoor schade aan de motor of het brandstofsysteem kan ontstaan.

• Brandstofkraan moet gesloten zijn A!
  — Tankdeksel eraf schroeven.
  — Brandstof met een trechter erin doen tot max. onderkant van de vulopening.

• Tankdeksel erop zetten en vastschroeven.

10 STARTEN VAN DE MOTOR (AFBEELDING A + C + E)

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel

pagina 2

VOORZICHTIG

Startkabelgreep tijdens het starten stevig vastpakken. De greep zou anders uit de hand kunnen glijden. Verwondingsgevaar!

De motor mag alleen achter de maaier staande worden gestart.

— Brandstofkraan (1) openen A.
— De activeringshendel (2) in stand "MAX" (3) schuiven C.
- De startkabel (4) langzaam uittrekken, tot er een weerstand merkbaar wordt. Nu de greep weer terugbrengen in zijn uitgangspositie en dan snel uittrekken E, - de motor begint te lopen, de kabel langzaam terugvoeren.
In stand "MAX" werkt de motor met zijn hoogste vermogen bij max. toerental, dat vereist is voor een mooi snijbeeld (motortoerental = mestoerental).
— Om de grasvangzak leeg te maken kan de hendel (2) in stand (5) worden geschoven C.

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel

pagina 2

Het maaisysteem alleen achter de maaier staande inschakelen.

De maaier in elk geval op een vlak, niet met hoog gras begroeide ondergrond zetten (te hoog gras remt de aanloop van de mesbalk en bemoeilijkt het startproces). Bij het starten van de motor mag de machine niet omhoog worden gekanteld, maar, indien vereist, door de duwboom omlaag te duwen slechts zo schuin worden gezet, dat het

snijgereedschap in de van de gebruiker afgewende richting wijst, maar niet verder dan absoluut noodzakelijk is. Voordat het apparaat weer op de grond staat, moeten beide handen zich aan het bovenste deel van de duwboom bevinden.

• De veiligheidsschakelbeugel (1) op het bovenste deel van de stuurboom drukken en vasthouden.
• De hendel (2) tot aan de aanslag vlot naar voren schuiven en loslaten. De hendel komt automatisch terug in zijn uitgangspositie.

BELANGRIJK

Langzaam inschakelen van het maalsysteem leidt tot een overmatige slijtage van de rem- en koppelingvoeringen en een oververhitting van het volledige remkoppelingsysteem.

Voor een onberispelijke functie van het startsysteem is het noodzakelijk, dat het maaisysteem overeenkomstig de bovenstaand beschreven volgorde wordt gestart.

12 UITSCHAKELEN VAN HET MAAISYSTEEM (AFBEELDING I3)

- Veiligheidsbedieningshendel voor de messenrem vlot loslaten.

BELANGRIJK

Op het moment dat de veiligheidsbedieningshendel wordt losgelaten, klapt deze door veerkracht weer terug in zijn uitgangspositie, de messenrem is nu geactiveerd en binnen drie seconden komt het messenbalk tot stilstand.

13 UITSCHAKELEN VAN DE MOTOR (AFBEELDING I3 + G3 + A)

• Veiligheidsbedieningshendel voor de messenrem vlot loslaten 13.
  — De bedieningshendel in de stand STOP schuiven G3.
• Brandstofkraan sluiten A.

14 STOPPEN IN GEVAL VAN NOOD

Veiligheidsschakelbeugel en aandrijfschakelbeugel loslaten.

• De maaier stopt.
• Het mes komt tot stilstand.

OPGELET

Vóór elk maaien controleren of de veiligheidsschakelbeugel voor de mesrem en de schakelbeugel voor de rijaandrijving foutloos functioneren.

als de veiligheidsschakelbeugel wordt losgelaten, dan moet de mesbalk binnen drie seconden blijven stilstaan.

- als de schakelbeugel voor de rijaandrijving wordt losgelaten, dan moet de machine meteen tot stilstand komen.

Anders de dichtstbijzijnde geautoriseerde vakwerkplaats opzoeken.

15 RIJAANDRIJVING

Bediening van de achterwielaandrijving (Afbeelding G)

De achterwielaandrijving wordt via de schakelbeugel (1) aan de bovenste duwboom

(2) bij lopende motor in- en uitgeschakeld:

• Aan de schakelbeugel trekken en vasthouden = maaier rijdt.
• Schakelbeugel loslaten = maaier blijft staan (0-stand).

AANWIJZING

De achterwielen klikken, als de maaier voorwaarts wordt geschoven.

Regelen van de snelheid (Afbeelding H)

BELANGRIJK

Het regelen van de snelheid mag alleen geschieden als de motor draalt, om beschadigingen te voorkomen!
De rijsnelheid wordt ingesteld met de links aangebrachte greep.

- Om de snelheid aan te passen, draai je de hendel in de gewenste richting om de gewenste rijsnelheid in te stellen. De pijl op de draaigreep geeft de rijsnelheid aan.

• Stand „Haas“ = snel (max. snelheid).
• Stand „Schildpad“ = langzaam (min. snelheid).

AANWIJZING

Maaien met te hoge snelheid leidt tot een slecht snijbeeld resp.

Opvangresultaat. Pas de snelheid altijd aan aan de omstandigheden. Bij langere afgesneden grassprleten moet een langzamere rijsnelheid worden gekozen.

16 GRASOPVANGINRICHTING

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel pagina 2

Gebruik met grasopvangzak

WAARSCHUWING

Bij gebruik van de grasvangzak moet deze volledig gemonteerd en in perfecte technische staat zijn.

BELANGRIJK

Men moet erop letten dat bij het hanteren met de opvangzak de schans (1) R1 niet verbogen wordt.

Let er bij het maaien op, dat de opvangzak op tijd wordt leeggemaakt. Het turbosignaal op de opvangzak geeft het juiste tijdstip aan om de zak leeg te maken.

Turbosignaal (vulstandsindicatie van de grasopvangzak) (Afbeelding J + K)

Aan de bovenkant van de opvangzak is een indicatie geplaatst, waarmee men zien kan of de opvangzak leeg of vol is:

— Indien de opvangzak leeg is gaat het signaal onder het maaien bol staan J.
- Indien de opvangzak vol is valt het signaal in elkaar; dan moet het maaien dadelijk gestaakt en de opvangzak leeg gemaakt worden K.

BELANGRIJK

Indien het weefsel van de opvangzak erg vuil is gaat het signaal niet bol staan.

Het weefsel moet dan worden schoongemaakt! Alleen met een luchtdoorlatende opvangzak is een foutloos opnemen van het gras mogelijk.

BELANGRIJK

Opvangzak niet met warm water reinigen!

Leegmaken van de opvangzak (Afbeelding I3 + L)

Veiligheidsbedieningshendel loslaten 13. De daardoor in functie gestelde messenrem brengt het mes binnen 3 seconden tot stilstand. Bij lopende motor kan nu de opvangzak als volgt geledigd worden:

- Uitwerpklep openen.

• De gevulde opvangzak van de maaier met de draagbeugel uit de maaier losshaken - de uitwerpklep sluit automatisch.
• Opvangzak aan beugel en handgleuf op de bodem vasthouden en goed leegschudden L.

Gebruik zonder opvangzak

WAARSCHUWING

Bij het gebruik zonder opvangzak moet de uitwerpklep aan het maaichassis steeds gesloten zijn (naar onder geklapt).

17 HET MAAIEN

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel pagina 2

Maaien op hellingen

OPGELET

De maaler kan in bermen en op hellingen die tot 48% (26° helling) aflopen, worden ingezet. Steilere schuinstanden kunnen schade aan de motor veroorzaken.

Om veiligheidsredenen raden wij u echter dringend aan om dit theoretische potentieel niet te volle te benutten. Zorg er altijd voor dat u stevig en stabiel staat. In principe mogen met de hand geleide grasmaalers bij hellingen steller dan 26% (15° helling) niet worden ingezet. Het gevaar dreigt dat de stabiliteit verloren gaat!

Oliepeilcontrole

Vóór elk maaien het oliepeil controleren Y1. De motor nooit met te weinig of te veel olie laten lopen. Onherstelbare schade zou het gevolg kunnen zijn.

Controle van de bedrijfsveiligheid

De grasmaaier is uitgerust met een messtop-inrichting. Vóór elk maaien controleren of de veiligheidsschakelbeugel voor de messtop foutloos functioneert. Als de schakelbeugel wordt losgelaten, dan moet de mesbalk binnen drie seconden tot stilstand komen.

De beugel moet na het loslaten in elk geval weer in de in de afbeelding „Beschrijving van de componenten“ getoonde positie terugspringen.

Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden.

Verwondingsgevaar!

Als de nalooptijd van het apparaat groter is, het apparaat niet meer gebruiken en naar een geautoriseerde vakwerkplaats brengen.

Meten van de nalooptijd

Na het inschakelen van het maaiwerk draait het mes en is een windgeluid hoorbaar. De nalooptijd komt overeen met de duur van het windgeluid na het afzetten van de verbrandingsmotor resp. stoppen van de mesbalk, en deze kan met een stopwatch worden gemeten.

Veiligheids- en bescherminrichtingen van de machine mogen niet gemanipuleerd of gedeactiveerd worden!

Ook de foutloze werking van de schakelbeugel voor de rijaandrijving moet vóór elk maaien gecontroleerd worden. Als de schakelbeugel voor de rijaandrijving wordt losgelaten, dan moet de machine meteen tot stilstand komen. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden.

Erop letten dat alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn!

Ter vermijding van een gevaar elke keer voordat u gaat maaien de toestand en de goede bevestiging van het mes controleren. De bevestigingsschroef van het mes moet altijd door een geautoriseerde vakwerkplaats worden aangedraaid. Als de messchroef te los of te vast wordt aangedraaid, dan kunnen meskoppeling en mesbalk beschadigd worden of loskomen, hetgeen zware verwondingen kan veroorzaken. Een versleten

NL

of beschadigd mes moet absoluut worden vervangen (zie hiervoor hoofdstuk „Onderhoud van de mesbalk”).

Om de 10 bedrijfsuren ventilator, meskoppeling en ventilatorhuis controleren op slijtage en zitting. Daarnaast schroeven en moeren van het apparaat controleren op goede bevestiging en eventueel aandraaien!

Controleren of de bougie goed bevestigd is! Gevaar: elektrische schok. Koppel de bougiestekker alleen los als de motor is afgekoeld. Verbrandingsgevaar!

Bij blokkering van het maaiwerk, bijv. door tegen een hindernis aan te rijden, door een geautoriseerde vakwerkplaats laten controleren of delen van de maaier beschadigd of vervormd zijn. Ook de eventueel noodzakelijke reparaties altijd door een geautoriseerde vakwerkplaats laten uitvoeren.

Als de machine ongewoon sterk begint te trillen of abnormale geluiden begint te maken, dan is een onmiddellijke controle door een geautoriseerde vakwerkplaats vereist.

Tijdelijke beperkingen

In Duitsland is de tijdelijke werking van grasmaaiers in de 32e verordening tot uitvoering van de bundes-Immissionsschutzgesetz (32e BlmSch-V) ^™ geregeld. Bovendien zijn regionale beperkingen mogelijk (bijvoorbeeld om de middagrust te beschermen), die door de verantwoordelijke lokale autoriteit aan u kunnen worden gecommuniceerd.

Tips voor de verzorging van het gazon

Maaien (Afbeelding M)

WAARSCHUWING

Verwijder vóór elke maaibeurt alle vreemde voorwerpen (stenen, hout, takken enz.) van het gazon; let echter ook tijdens het maaien nog op rondslingerende voorwerpen.

Een instructie over het thema gazonverzorging krijgt u op aanvraag van uw handelaar. Informatie en instructies voor het maaien vindt u ook op de homepage van de fabrikant.

Mulchen

Uw grasmaaier kan worden uitgerust met een mulchkit. De voor de ombouw op mulchsysteem benodigde ombouwset is in de gespecialiseerde handel verkrijgbaar als toebehoren (bestel-nr. ombouwset zie Originele onderdelen en toebehoren).

De mulchkit bevat ook tips en informatie over mulchen. Ook op de homepage van de fabrikant vindt u informatie over het thema mulchen

WAARSCHUWING

De ombouw van de maaier op mulchsysteme altijd laten uitvoeren door een geautoriseerde vakwerkplaats. Door een verkeerd geassembleerde meskoppeling of door een te vast of te los aangedraaide messchroef kunnen de mesbalken loskomen, hetgeen zware verwondingen tot gevolg kan hebben.

Als het gras toch eens te hoog is om te mulchen, dan kan de mulchmaaier in een handomdraai worden omgebouwd voor het maaien met grasvangzak.

Ombouw naar achteruitworp (Afbeelding U2 + S1)

- Motor afzetten (model met motorrem) resp. maaiwerk uitschakelen (model met mesrem).

- Uitwerpklep optillen.

— De mulchstop verwijderen uit het kanaal U2.

- De grasopvangzak in de voorziene houder aan de behuizing van de maaier hangen \$1.

Een ombouw van het mulchmessysteem is niet noodzakelijk! Bij moeilijke maaiomstandigheden (bijv. nat gras) kan het wel voorkomen dat de opvangzak minder gevuld wordt.

Opdat het apparaat opnieuw als mulchmaaier kan worden ingezet, moet de mulchstop weer worden ingebouwd. Hiervoor de motor afzetten resp. het maaiwerk uitschakelen, de grasopvangzak eraf nemen, de mulchstop in het uitwerpkanaal steken en de uitwerpklep sluiten. Uitwerpkanaal van tevoren reinigen.

18 ONDERHOUDSINTERVALLEN

BELANGRIJK

Vermijd schade! Onder extreme resp. uitzonderlijke voorwaarden zijn eventueel kortere onderhoudsintervallen vereist dan hierboven vermeld. Indien u gebreken vaststelt, gelieve u dan te wenden tot een geautoriseerde vakwerkplaats.

Routineonderhoud aan de machine uitvoeren conform de volgende onderhoudsintervallen.

De volgende onderhoudsintervallen moeten worden aangehouden naast de in deze gebruiksaanwijzing opgesomde intervallen voor onderhoudswerkzaamheden.

Vóór de eerste inbedrijfstelling

• Het oliepeil controleren Y1

- Alle schroefverbindingen controleren op goede bevestiging.

- De messchroef controleren en eventueel door een geautoriseerde vakwerkplaats laten vastdraaien.

• Controleren of de veiligheidsschakelbeugel voor de mesrem foutloos werkt.

• Controleren of de schakelbeugel voor de rijaandrijving foutloos werkt.

• Controleren of alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn!

Vóór elk bedrijf

- Gazon controleren en alle vreemde voorwerpen verwijderen.

- Radius van de begrenzingskabel controleren (indien ook een automatische maaier wordt ingezet voor de verzorging van het gazon).

• Het oliepeil controleren Y1.

• Toestand en goede bevestiging van het mes controleren, de messchroef eventueel door een geautoriseerde vakwerkplaats laten vastdraaien.

• Controleren of de veiligheidsschakelbeugel voor de mesrem foutloos werkt.

• Controleren of de schakelbeugel voor de rijaandrijving foutloos werkt.

• Controleren of alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn!

• Grasopvanginrichting controleren op slijtage of slechter functioneren.

Om de 10 bedrijfsuren

- Alle schroefverbindingen controleren op goede bevestiging.

- Ventilator, meskoppeling en ventilatorhuis controleren op slijtage en zitting.

Na elk bedrijf

- De maaier schoonmaken.

- Het mes controleren op beschadigingen en slijtage.

Inrijtijd – Na de eerste 20 bedrijfsuren

- De motorolie verversen.

Om de 15-20 bedrijfsuren of jaarlijks

- De lagers van de wielen invetten.

Om de 50 bedrijfsuren

- De motorolie verversen.

• Papierelement van het luchtfilter schoonmaken W

• Voorfilter reinigen W.

• Bougie reinigen en elektrodenafstand instellen Y.

Bij de jaarlijkse inspectie

• Papierelement van het luchtfilter laten vervangen W.
• Voorfilter laten vervangen W
• Bougie laten vervangen Y.
- De overbrenging en het gebied onder de snaarafdekking laten reinigen.
• De bowdenkabel van de aandrijving controleren en zo nodig laten afstellen.
- Schakelbeugel, bowdenkabel van de mesrem, inschakelhendel snijwerk met bowdenkabel en de mesrem controleren en evt. laten instellen.
- Bougiestekker laten vervangen.
- Klepspeeling laten controleren.
- Verbrandingsresten laten verwijderen van de cilinderkop.
- Regelaarstangen laten controleren en carburateur laten instellen.
- Brandstofleidingen controleren en zo nodig laten vervangen.

19 VERZORGING EN ONDERHOUD VAN DE MAAIER

Regelmatige verzorging is de beste garantie voor een lange levensduur en een storingsvrij bedrijf! Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken!

Gebruik uitsluitend originele onderdelen, want alleen deze staan borg voor veiligheid en kwaliteit!

Veiligheidsinstructie!

Verklaring van de symbolen

zie tabel pagina 2

Reiniging (Afbeelding A + O)

BELANGRIJK

Voor reinigings- en onderhoudswerkzaamheden altijd de brandstofkraan (1) sluiten A, de maaier eerst vooraan omhoog kantelen O (bougie naar boven). Als het noodzakelijk zou zijn om de maaier toch eens op de zijkant te leggen, leg hem dan neer op de kant van de uitleaat en geen geval op die van de carburateur, aangezien er anders startmoeilijkheden zouden kunnen optreden. Bij het omhoog kantelen van de maaier erop letten dat de uitwerpklep niet beschadigd wordt. In opgetilde toestand de maaier beveiligen!

OPGELET

Bij het omhoog kantelen of op de zijkant leggen erop letten dat er geen olie of benzine uitloopt. Brandgevaar!

OPGELET

De vingers niet in de openingen van het ventilatorhuis steken en de ventilator vasthouden. Als de mesbalk bij het reinigen gedraaid moet worden, dan bestaat het gevaar dat de vingers tussen ventilator en ventilatorhuis bekneld raken! BELANGRIJK

Noolt met hogedrukreiniger of normale waterstraal de omgeving van de aandrijving, motordelen (zoals ontstekingssysteem, carburateur enz.) afdichtingen en lagerplaatsen reinigen. Beschadigingen resp. dure reparaties kunnen het gevolg zijn.

Vuil en grasresten direct na het maaien verwijderen. Voor de reiniging een borstel of doek gebruiken.

BELANGRIJK

Indlen de onderkant van de maaler per ongeluk met water werd gereinigd, absoluut nog een keer de motor starten en het maaiwerk inschakelen. Achterblijvend water kan onder bepaalde omstandigheden de constructiedelen (bijv. kogellagers) beschadigen; daarom de koppeling enkele minuten laten lopen, opdat water wordt weggeslingerd van de constructiedelen.

Opbergen

De machine moet altijd in schone toestand in een droge, gesloten ruimte buiten bereik van kinderen worden bewaard. Laat de motor afkoelen voordat u de machine in gesloten ruimten opbergt.

Neerklappen van de geleidestangen (Afbeelding A1)

VOORZICHTIG

Bij het omleggen van de duwboom voor transport- en opslagdoeleinden kan de boom bij het losdraaien van de gerande moeren onverwacht omslaan.

Bovendien kunnen er drukplaatsen met pletgevaar ontstaan tussen het onderste en bovenste deel van de duwboom en de boombevestiging/behuizing.

Er bestaat verwondingsgevaar!

BELANGRIJK

Let erop, dat de kabel bij het uit elkaar- en dichtklappen van de stuurbomen niet ingeklemd, bekneld, verdraaid of overstrekt kan worden! De kabel altijd aan van de buitenkant van de boomverbinding leiden. Een beschadigde kabel kan tot een technisch defect van de machine leiden.

- Om ruimte te besparen bij opslag of transport, draait u de twee moeren op de bovenste en onderste geleiderail los totdat de geleiderail zonder weerstand in een Z-vorm over de motor kan worden geklapt A1.

De arrêteringsnokken aan het onderste uiteinde van de boom moeten uit de boringen van de boomaansluiting springen.

- De bowdenkabels daarbij niet knikken of samendrukken.

Transport en beveiliging van het apparaat (Afbeelding N + N4) VOORZICHTIG

Bij het omleggen van de duwboom voor transport- en opslagdoeleinden kan de boom bij het losdraaien van de gerande moeren onverwacht omslaan.

Bovendien kunnen er drukplaatsen met pletgevaar ontstaan tussen het onderste en bovenste deel van de duwboom en de boombevestiging/behuizing. Er bestaat verwondingsgevaar!

- Als het apparaat gedragen moet worden, het niet vastpakken aan de uitwerpklep! Pak alleen vooraan vast aan de draaggreep en achteraan aan de uiteinden van de duwboom N. Erop letten dat het naar voren geklapte gedeelte van de duwboom niet wordt opgetild. Er bestaat verwondingsgevaar aan de uiteinden van de duwboom.

Houd bij het optillen of dragen rekening met het gewicht van de machine (zie Technische gegevens). Het optillen van zware gewichten kan problemen met de gezondheid veroorzaken.

Wij raden aan om het apparaat altijd met minstens twee personen op te tillen of te dragen, als er geen andere hulpmiddelen ter beschikking staan.

Als het apparaat op een laadvlak getransporteerd wordt, dan moet voor het op- en afladen een laadplatform worden gebruikt.

OPGELET

Verwondingen vermijden! Bij het op- of afladen van de machine bijzonder voorzichtig te werk gaan.

Het wordt aangeraden om er bij het gebruik van een aanhanger op te letten dat deze is uitgerust met stabiele zijwanden.

Om het apparaat vast te zetten mogen alleen de aangeduide punten aan het transportvoertuig gebruikt worden.

- Het transportmiddel parkeren op vlakke ondergrond, opdat het apparaat niet kan wegrollen voordat het wordt vastgezet.

- Het apparaat op alle 4 wielen staand transporteren, om brandstofverlies, beschadigingen van de machine en verwondingen van personen te vermijden.

- De grasvangzak uithangen en tijdens het transport apart vastmaken.

- Het apparaat met toegelaten borgmiddelen (bijv. sjorriemen met spanelement) veilig bevestigen op of in het voertuig. Sjorriemen zijn banden van synthetische vezels. Elke sjorriem is gekenmerkt met een etiket. Het etiket geeft belangrijke informatie over het gebruik. De aanwijzingen op dit etiket moeten bij gebruik van de sjorriem in acht worden genomen.

- Bij ladingen die kunnen rollen wordt aanbevolen om ze direct vast te sjorren met vier spanriemen. Daarvoor worden de riemen direct aan de bevestigingspunten aan het apparaat (zie afbeelding N4) en in de vastsjorpunten op de laadvloer bevestigd en licht voorgespannen.

OPGELET

De riemen niet te strak aantrekken. Als het apparaat te strak wordt vastgezet, dan kunnen beschadigingen het gevolg zijn.

Onderhoud van de messenbalk

Een scherp mes garandeert optimaal snijresultaat. Controleer elke keer voordat u gaat maaien de toestand en de goede bevestiging van het mes. De bevestigingsschroef van het mes moet altijd door een geautoriseerde vakwerkplaats worden aangedraaid. Als de messchroef te los of te vast wordt aangedraaid, dan kunnen meskoppeling en mesbalk beschadigd worden of loskomen, hetgeen zware verwondingen kan veroorzaken. Een versleten of beschadigd mes moet absoluut worden vervangen

Bijslijpen en uitbalanceren van de messenbalk (Afbeelding Q)

WAARSCHUWING

Het bijslijpen en uitbalanceren van de messenbalk steeds door een geautoriseerde vakwerkplaats laten uitvoeren. Een ondeskundig geslepen en niet uitgebalanceerd mes kan sterke vibraties veroorzaken en de gazonmaaier beschadigen.

De snijvlakken van de messenbalk mogen alleen worden bijgeslepen totdat de markering (1) op de messenbalk (ring) (zie afbeelding Q) is bereikt. OPGELET! Slijphoek van 30° in acht nemen.

Uw vakbedrijf kan deze waarde (slijtagelimiet) voor u controleren!

WAARSCHÜWING

Een mes waarbij de slijtagegrens (markering) werd overschreden kan breken en weggeslingerd worden, hetgeen zware verwondingen kan veroorzaken.

Vervangen van de messenbalk

WAARSCHUWING

Het vervangen van de mesbalk moet absoluut worden uitgevoerd door een geautoriseerde vakwerkplaats. Door een verkeerd geassembleerde meskoppeling of door een te vast of te los aangedraaide messchroef kan de mesbalk loskomen, hetgeen zware verwondingen tot gevolg kan hebben.

- Bij de vervanging alleen originele mesbalken gebruiken. Niet gelijkwaardige onderdelen kunnen de machine beschadigen en uw veiligheid in gevaar brengen.

- Snijgereedschappen ter vervanging moeten permanent met de naam en/of het logo van de firma of leverancier en met het deel-nr. zijn gekenmerkt.

Onderhoud van de voorwielen

Eenmaal per jaar of om de 15-20 bedrijfsuren de lagers van de wielen invetten.

— Met een steeksleutel de zeskantmoer losdraaien, schijf en wielen eraf trekken.

- Nadat de lagers met een wentellagervet (bestelnummer: zie originele reserveonderdelen en accessoires) werden ingevet, de wielen erop schuiven, schijf erop zetten, met de zeskantmoer bevestigen en zo ver vastdraaien, dat de wielen nog licht maar zonder speling gedraaid kunnen worden.

Onderhoud van de achterwielaandrijving (Afbeelding R)

Eenmaal per jaar of om de 15-20 bedrijfsuren de lagers van de wielen invetten.

De aandrijfwielen na de moer losgedraaid en de schijf verwijderd te hebben van de wielas aftrekken.

- De wielafdekking eraf nemen, daarbij op de aanloopschijf letten.

- Het vuil van de wielafdekking, het vrijlooprondsel op de tandwielas en de tandkrans aan de binnenkant van het wiel verwijderen.

AANWIJZING

Vrijlooprondsel niet van de as aftrekken!

- De wielas invetten met wentellagervet (bestelnummer: zie originele reserveonderdelen en accessoires).

Vrijlooprondsel en tandkrans in het wiel niet invetten!

- De wielafdekking erop zetten en de aanloopschijf op de wielas schuiven. Bij het erop steken van het aandrijfwiel erop letten dat rondsel en tandkrans in elkaar grijpen, evt. het wiel op de as licht verdraaien.

- Schijf erop zetten, met de zeskantmoer bevestigen en zo ver vastdraaien, dat de wielen nog licht maar zonder speling gedraaid kunnen worden.

Onderhoud van de aandrijving

- Voor een goede werking van de riemaandrijving is het essentieel dat de Bowdenkabel voor het in- en uitschakelen van de aandrijving soepel loopt.

— De Bowdenkabel is af fabriek ingesteld en hoeft niet te worden afgesteld.

- De Bowdenkabel mag alleen door een gespecialiseerde werkplaats worden afgesteld.

Vervangen van aandrijf-V-riem

Laat devervanging van de aandrijf-V-riem alleen door erkend vakpersoneel uitvoeren.

Het vervangen van de remkoppeling

Laat de remkoppeling alleen door erkend vakpersoneel uitvoeren.

Bijregelen van de messen-rem-bowdenkabel

Het bijstellen van de mes-rem-bowdenkabel moet minstens eenmaal per maaiseizoen door een geautoriseerde vakwerkplaats worden uitgevoerd.

De juiste instelling van de bowdenkabel garandeert de wezenlijke veiligheidsfunctie van de schakelbeugel. Zodra de schakelbeugel wordt losgelaten, dan moet de mesbalk binnen drie seconden blijven stilstaaan.

20 ONDERHOUD VAN DE MOTOR

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 2

WAARSCHUWING

Verwondingen vermijden! Motoruitlaatgassen bevatten koolmonoxide en kunnen ernstige aandoeningen of dood tot gevolg hebben.

De motor niet in gesloten ruimten, zoals garages, inschakelen, ook niet als deuren en vensters geopend zijn. De machine naar buiten bewegen voordat de motor wordt gestart.

BELANGRIJK

Voor reinigings- en onderhoudswerkzaamheden steeds de brandstofkraan (1) sluiten A, de maaier eerst vooraan omhoog kantelen O (bougie naar boven). Als het noodzakelijk zou zijn om de maaier toch eens op de zijkant te leggen, leg hem dan neer op de kant van de uitlaat en geen geval op die van de carburateur, aangezien er anders startmoeilijkheden zouden kunnen optreden. Bij het omhoog kantelen van de maaier erop letten dat de uitwerpklep niet beschadigd wordt. In opgetilde toestand de maaier beveiligen! OPGELET

Bij het omhoog kantelen of op de zijkant leggen erop letten dat er geen olie of benzine uitloopt. Brandgevaar!

Het regelmatig uitvoeren van de voorgeschreven service- en onderhoudswerkzaamheden vormt de voorwaarde voor een duurzame en storingvrije functie van de motor en bovendien een basisvoorwaarde voor garantieaanspraken. De motor vooral uitwendig altijd schoonhouden, vooral de omgeving van

NL

geluiddemper en cilinder moet altijd vrij van vreemde voorwerpen zijn (bijv. grasresten). Uitlaat en motor bereiken tijdens het bedrijf zeer hoge temperaturen. Brandbare vreemde voorwerpen zoals loof, gras enz. kunnen ontbranden.

Ook een foutloze koeling is alleen gegarandeerd als de cilinderribben steeds schoon zijn.

BELANGRIJK

De motor nooit met een hogedrukreiniger of een normale waterstraal reinigen. Beschadigingen resp. dure reparaties kunnen het gevolg zijn.

Olie wisselen

AANWIJZING

Om het milieu te beschermen adviseren wij de olieverversing door een vakwerkplaats te laten uitvoeren.

De eerste olieverversing bij nieuwe motor is vereist na ca. 20 bedrijfsuren. Later ongeveer om de 50 bedrijfsuren of minstens eenmaal per maaiseizoen.

• Voordat de motor of het apparaat worden gekanteld om olie af te laten, de benzinetank leegmaken en de motor zo lang laten lopen, tot hij wegens brandstofgebrek stilvalt.
• Motor afzetten en bougiestekker eraf trekken.
• De olie verversen, zolang de motor warm is.
• Voor de olieverversing de meetstaaf uit de olievulopening nemen en de maaier zo op zijn kant leggen, dat oude olie wegstroomt in een opvangvat. Opmerking:

Zorg ervoor dat de maaier niet op de luchtfilter- of carburateurzijde wordt gelegd, omdat dit startproblemen of schade aan de motor kan veroorzaken.

Oude olie niet in de riolering of in de grond terecht laten komen, maar verwerken conform de plaatselijke voorschriften.

- De maaier recht zetten en aan de opening merkolie (hoeveelheid en kwaliteit zie technische gegevens) gieten. De meetstaaf erin steken, maar niet vastschroeven, en oliepeil controleren (zie hoofdstuk Olie vullen, afbeelding Y1)! Bij oliepeil zoals voorgeschreven de oliemeetstaaf weer erin steken en vastdraaien.

Schoonmaken resp. vervangen van de luchtfilter (Afbeelding W) BELANGRIJK

Nooit de motor met gedemonteerde luchtfilter starten of laten lopen.

• De afdekking (1) openen, naar beneden kantelen en verwijderen.
• Papierfilterelement (2) en voorfilter (3) wegnemen. Om het voorfilter uit de afdekking te nemen moet eerst het rooster (4) worden verwijderd.
• Papierfilterelement om de 50 bedrijfsuren reinigen.

Bij lichte vervuiling voorzichtig uitkloppen op een glad oppervlak. Bij sterke vervuiling of beschadiging vernieuwen. Papierfilter niet uitwassen, niet uitblazen met perslucht en niet oliën.

- De voorfilters om de 50 bedrijfsuren reinigen.

Voorfilters met een vloeibaar reinigingsmiddel wassen in warm water, grondig uitspoelen in schoon water, overtollig water eruit drukken en grondig laten drogen aan de lucht. Het voorfilter niet oliën.

• Na het reinigen resp. vervangen het filterelement in de luchtfilterplaat zetten, het voorfilter in de afdekking zetten en met het rooster fixeren.
• De haak (5) aan de afdekking (1) in de adapter (6) onder in de luchtfilterplaat steken.
• De afdekking naar boven kantelen en zorgvuldig sluiten.

Bij ongunstige gebruiksomstandigheden (sterke stofontwikkeling) moet elke keer na het maaien worden gereinigd. Papierfilterelement en voorfilter jaarlijks of om de 100 bedrijfsuren vervangen.

(Bestelnr. filterelement zie originele reserveonderdelen en accessoires)

Controle van de bougie (Afbeelding Y)

Om de slijtage van de bougie te controleren, bougiestekker aftrekken en de bougie losschroeven. Als de elektrode sterk versleten is, dan dient de bougie te worden vervangen (bestelnummer: zie originele reserveonderdelen en accessoires).

De bougie kan eventueel ook met een staalborstel worden gereinigd. Vervolgens dient de elektrodeafstand te worden afgesteld op 0,6 - 0,7 mm. De bougie (op omkeerring letten) met de hand in de motor vastschroeven en met een dopsleutel handvast monteren. Bougiestekker erop drukken. De bougie elk jaar vervangen.

Overwinteren van de motor volgens voorschrift (of bij langdurige stilstand)

• Benzinetank leegmaken en motor zo lang laten draaien tot deze door gebrek aan brandstof automatisch afslaat.
• Schakel de motor uit en trek de bougiestekker af.
• De olie aftappen zolang de motor nog warm is. Met verse olie (hoeveelheid en kwaliteit zie technische gegevens) bijvullen.
• Gras- en maaibezinksel van cilinder en koelribben, onder de motorkap en rondom de uitlaat verwijderen.
• De maaier moet altijd in schone toestand in een droge, gesloten ruimte buiten bereik van kinderen worden bewaard.

21 OORZAKEN VAN STORINGEN EN HET VERHELPEN DAARVAN

Storingen	Mogelijke oorzaken	Oplossing
Motor slaat niet aan	Bedieningshendel in STOP-stand.	Zet de bedieningshendel in de stand “MAX” C .
	Brandstofkraan gesloten.	Brandstofkraan openen A .
	Brandstoftank leeg.	Zuivere en nieuwe brandstof natanken.
	Bougiestekker los.	Bougiestekker plaatsen of door een geautoriseerde vakwerkplaats laten controleren.
	Bougie defect resp. vuil of elektroden opgebrand.	Bougie vervangen of reinigen, afstand tussen de elektroden op 0,6 - 0,7 mm instellen Y .
	Motor krijgt te veel benzine (bougie nat).	Door een geautoriseerde vakwerkplaats laten controleren.
	Luchtfilter vuil.	Luchtfilter schoonmaken resp. vervangen W .
Motorvermogen neemt af	Luchtfilter vervuild.	Luchtfilterelement reinigen resp. vernieuwen W .
	Bougie onder het roet.	Door een geautoriseerde vakwerkplaats laten controleren.
	Brandstof verouderd of vervuild	Benzinetank leegmaken en verse brandstof erin gieten.
Motor draait onregelmatig	Luchtfilter vuil.	Luchtfilter schoonmaken resp. vervangen W .
	Bougie verkoold.	Door een geautoriseerde vakwerkplaats laten controleren.
		Door een geautoriseerde vakwerkplaats laten controleren.
Mes schakelt niet in	Schakelbeugel niet omgeklapt.	Schakelbeugel op het bovengedeelte van de duwboom drukken H3 .
	Inschakelhendel maairnes niet gebruikt	De hendel tot aan de aanslag snel naar voren schuiven en loslaten H3 .
	De volgorde bij het inschakelen van het maairnes niet in acht genomen.	Schakelbeugel en inschakelhendel maairnes moeten in de gespecificeerde volgorde worden gebruikt.
	Teveel grasresten onder de behuizing	Maairuimte ontdoen van gras. Spleet tussen ventilator en behuizing schoonhouden. Controleren of mesbalk vrij loopt. Attentie! Vóór deze werkzaamheden veiligheidsinstructies in acht nemen!
		Door een geautoriseerde vakwerkplaats laten controleren.
Maaier rijdt niet	Schakelbeugel voor rijaandrijving niet ingetrokken.	Trek aan de schakelbeugel voor rijaandrijving G
		Door een geautoriseerde vakwerkplaats laten controleren.
Rijsnelheid kan niet worden geregeld		Door een geautoriseerde vakwerkplaats laten controleren.
Sterke trillingen (vibratie)		Door een geautoriseerde vakwerkplaats laten controleren.
Onzuivere afsnijding, gras wordt geel	Messenbalk bot.	Door een geautoriseerde vakwerkplaats laten slijpen en uitbalanceren Q .
	Snijhoogte te laag.	Grotere snijhoogte instellen I .
	Toerental van de motor te laag.	Door een geautoriseerde vakwerkplaats laten controleren.
	Maaien met te hoge snelheid.	Maaisnelheid aanpassen, indien nodig rijaandrijving uitschakelen.
	Maaibanen onvoldoende overlapt.	Bij hoog gras moeten de maaiibanen verder overlappen.
	Het gras vervilt	Door gebruik een verticuteerder kan merkbare verbetering worden bereikt.
Verstopte afvoer	Turbo-signaal wordt niet waargenomen J + K .	Leegmaken van de opvangzak L .
	Toerental van de motor te laag.	Door een geautoriseerde vakwerkplaats laten controleren.
	Bij lage snijhoogte bij te hoog gras.	Grotere snijhoogte instellen I .
	Maaien met te hoge snelheid.	Maaisnelheid aanpassen, indien nodig rijaandrijving uitschakelen.
	Het gras is vochtig.	Gras laten drogen.
De gemulchte gras ziet er slecht uit: Klonten, overmatige maaiselhoeveelheden, grof gesneden	Messenbalk bot.	Door een geautoriseerde vakwerkplaats laten slijpen en uitbalanceren.
	Mulchregel niet opgevolgd (max. 1/3 van grashoogte snijden; de af te snijden grashoogte moet minder dan 10 cm zijn)	Grotere snijhoogte instellen I .Maaier ombouwen naar achterwaartse uitworp U2 + S1 en gras eerst met hoge snij-instelling maaien.
	Rijsnelheid te hoog.	Rijsnelheid aanpassen, indien nodig rijaandrijving uitschakelen.
	Ophoping van gras onder het maaiwerk	Grotere snijhoogte instellen I .
	Maaibanen onvoldoende overlapt.	Bij hoog gras moeten de maaiibanen verder overlappen.
	Het gras is vochtig.	Grotere snijhoogte instellen I .Gras laten drogen.

Neem in geval van hier niet nader beschreven storingen en defecten contact op met de dichtst bijzijnde geautoriseerde vakwerkplaats.

Laat reparaties die vakkennis vereisen, altijd alleen door een vakman uitvoeren. Uw geautoriseerde vakwerkplaats is u ook graag van dienst, wanneer u de hier beschreven onderhoudswerkzaamheden liever niet zelf uitvoert.

Motor	4-takt motor, SABO PRO V200 B
Slagvolume	189 cm^3
Toerental	2800 min^-1
Nominaal vermogen	3,2 kW
Elektrodenafstand	0,6 - 0,7 mm
Brandstof	Normale loodvrije brandstof, met max.10% ethanol of max.15% MTBE, geen alkylaatbenzine gebruiken!
Tankinhoud	ca. 1,2 liter
Smeerolie	SAE 10W30, SAE 10W404-takt motorolie API-serviceklasse SE of een olie van hogere klasse
Oliehoeveelheid	0,55 liter

Maaier

Behuizing	Aluminium spuitgietwerk
Maabreedte	540 mm
Maaihoogte	Zentrale, 20, 30, 40, 50, 60, 70, 80, 95 mm
Stuurboom in hoogte regelbaar	3-voudig
Capaciteit opvangzak	75 liter
Snelheid	2,7 – 4,8 km/h
Gewicht	58 kg
Lengte	1720 mm
Breedte	600 mm
Hoogte	960 mm
Wielen voor / achter	210 mm / 210 mm
Lagers voor	Conische kogellagers

Lagers achter

Naaldlagers

Geluidsvermogen

Gemeten geluidsvermogensniveau; gemeten volgens EN ISO 5395-2 Meetonzekerheden; volgens ISO 4871	L_WA = 97,1 dB(A)0,9 dB
Gegarandeerd geluidsvermogen; gemeten conform 2000/14/CE	L_WA = 98 dB(A)

Geluidsdrukniveau

Emissiegeluidsdrukniveau op de plaats van de bediener; gemeten volgens EN ISO 5395-2	L_pA = 86 dB(A)
Meetonzekerheden; volgens ISO 4871	1,5 dB

Trillingen

Trillingen aan de stuurboom; gemeten volgens EN ISO 5395-2 Meetonzekerheden; conform EN 12096	a_hw = 7,4 m/s^2
	3,0 m/s^2

23 ORIGINELE ONDERDELEN

Wentellagervet	SAA11300
Bougie	SAU16040
Luchfilterelement	SAU15985
Voorfilter	SAU15986
Ombouwset op mulchsysteem	SA610
Mesbalk	Het vervangen van de mesbalk mag om veiligheidsredenen alleen worden uitgevoerd door een geautoriseerde vakwerkplaats. Deze vakwerkplaats kent ook het bijhorende onderdeelnummer van de mesbalk.

1 Introducción....2

Naam en adres van de persoon in de Gemeenschap die gemachtigd is de technische documenten samen te stellen:

Place of declaration / Plaats van de verklaring: Gummersbach, Germany / Duitsland
