Wonderwall Smart 360 - Verwarming Klarstein - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING Wonderwall Smart 360 Klarstein

hartelijk gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en om meer informatie rondom het artikel te krijgen.

Productinformatieblad 56

Veiligheidsinstructies 57

Wandinstallatie 58

Overzicht apparaat 59

Controlepaneel 59

Bediening 60

Bediening per smartphone 61

Reiniging en onderhoud 63

Problemen en oplossingen 63

Instructies voor afvoer 64

Conformiteitsverklaring 64

TECHNISCHE GEGEVENS

Onderdeelnummer 10032784
Stroomvoorziening 220-240 V ~ 50 Hz
Vermogen 360 W
WiFi-norm	802.11 b/g/n
WiFi-frequentie	2,4 GHz
WiFi zendvermogen (max.)	20 dBm
TIP: Voor dit artikel is onder artikelnummer 10032802 een accessoirepakket voor wandbevestiging beschikbaar.

PRODUCTINFORMATIEBLAD

Artikelidentificatie 10032784
Aanduiding Symbol Waarde Eenheid Aanduiding Eenheid
Warmtevermogen Alleen voor individuele elektrische					ruimteverwarmers: regulering van de warmtetoevoer
Nominaal warmtevermogen Pnom		0.36	kW Handmatige regeling van de warmtetoevoer met ingebouwde thermostaat			n.v.t.
Minimaal warmtevermogen (richtwaarde)	Pmin	0.36	kW Handmatige regeling van de warmtetoevoer met terugmelding van de kamer- en/ of externe temperatuur			n.v.t.
Maximaal continue warmtevermogen	Pmax,c	0.36	kW Elektronische regeling van de warmtetoevoer met terugmelding van de kamer- en/ of externe temperatuur			n.v.t.
Hulpenergieverbruik					Warmteafgifte met ondersteuning van een ventilator	n.v.t.
Bij nominaal warmtevermogen (ventilator motor)	elmax	n.v.t.	kW		Type warmtevermogen / Kamertemperatuurcontrole
Bij minimaal warmtevermogen (ventilator motor)	elmin	n.v.t.	kW Enkele warmtestand, geen kamertemperatuurcontrole			nee
In stand-by modus el	SB	0,00042	kW Twee of meer handmatig in te stellen standen, geen kamertemperatuurcontrole			nee
					Controle kamertemperatuur met mechanische thermostaat	nee
					Met elektronische kamertemperatuurcontrole nee
					Met elektronische kamertemperatuurcontrole en tijdregulering	nee
					Met elektronische kamertemperatuurcontrole en weekdagregulering	ja
					Overige reguleringsopties
					Kamertemperatuurcontrole met aanwezigheidsherkenning	nee
					Kamertemperatuurcontrole met open raam detectie	nee
					Met afstandsbedieningsoptie ja
					Met adaptieve regeling van de start van de verwarming	nee
					Met bedrijfstijdbegrenzing ja
					Met elektronische sensor	nee
Contactinformatie	Chal-Tec GmbH, Wallstraße 16, 10179, Berlijn, Duitsland

VEILIGHEIDSINSTRUCTIES

• Controleer voor de ingebruikname of de spanning op het stopcontact overeenkomt met het vermogen van het apparaat en sluit het apparaat alleen aan als dit het geval is.
• Wanneer de stroomkabel beschadigd is laat u deze door een gediplomeerde vakman vervangen.
• Plaats de haard niet direct onder een stopcontact.
• Plaats het apparaat op minimaal een meter afstand van brandbare materialen, zoals meubels, gordijnen e.d.
• Laat het apparaat niet zonder toezicht wanneer het in gebruik is.
• Laat het apparaat niet zonder toezicht wanneer het aangesloten is op het stopcontact.
• Gebruik het apparaat buiten bereik van kinderen. Kinderen mogen het apparaat uitsluitend onder toezicht bedienen.
• Het apparaat is niet bestemd voor commercieel gebruik maar alleen voor gebruik in een conventioneel huishouden en gelijkwaardig.
• Gebruik het apparaat niet wanneer het een storing aangeeft of op wat voor manier dan ook beschadigd is.
• Reparaties mogen alleen door een gediplomeerde vakman uitgevoerd worden.
• Incorrecte of zelf uitgevoerde reparaties vormen een risico op verwonding.
• Leg de stroomkabel niet onder een tapijt of loper.
• Let erop dat de stroomkabel niet langs scherpe randen of hete oppervlaktes ligt.
• Dek de haard niet af om oververhitting te voorkomen.
• Gebruik het apparaat niet met een externe timer, een stopcontact met tijdschakelaar of een ander apparaat dat de haard automatisch aanzet en uitschakelt.
• Dompel het apparaat niet in water of andere vloeistof onder.
• Gebruik het apparaat niet in de nabijheid van een bad, douche of zwembad.
• Gebruik het apparaat niet buitenshuis.
• Gebruik het apparaat niet met natte handen.
• Gebruik het apparaat niet op of nabij hete oppervlaktes.
• Gebruik het apparaat niet met een beschadigde stroomkabel.
• Neem voor het reinigen de stekker uit het stopcontact en laat het apparaat volledig afkoelen.
• Gebruik voor het reinigen geen schuurmiddel.
• Gebruik alleen accessoires die nadrukkelijk door de fabrikant zijn goedgekeurd.
• Kinderen en personen met een beperkte lichamelijke en/of geestelijke gezondheid mogen het apparaat alleen gebruiken wanneer ze door een toezichthoudend persoon uitvoerig met de veiligheidsvoorschriften en functies vertrouwd zijn gemaakt.
• Let erop dat kinderen niet met het apparaat spelen.

LET OP

Verbrandingsgevaar! Sommige onderdelen van dit apparaat kunnen bijzonder heet worden. Let erop dat u en uw kinderen zich niet verbranden.

WANDINSTALLATIE

	Verwijder de 4 metalen muurbeugels en de 4 metalen schroeven voor de muurbeugels uit de beugel en bevestig deze beugels aan de achterkant van het toestel.
2	Markeer de positie van de vier te boren gaten op de muur en boor de gaten met een boormachine. Verzeker uzelf ervan dat de afstand tussen de individuele gaten overeenkomt met de ronde gaten in de beugels op de achterkant van de verwarming.
3	Plaats de kunststof pluggen in de gaten.
4	Plaats de schroeven in de pluggen.
5	Til het verwarmingselement op, lijn de vier ronde gaten op de beugels aan de achterkant van het verwarmingselement uit met de vier schroeven op de muur en schuif de schroef van positie A naar positie B door het verwarmingselement iets te verplaatsen.

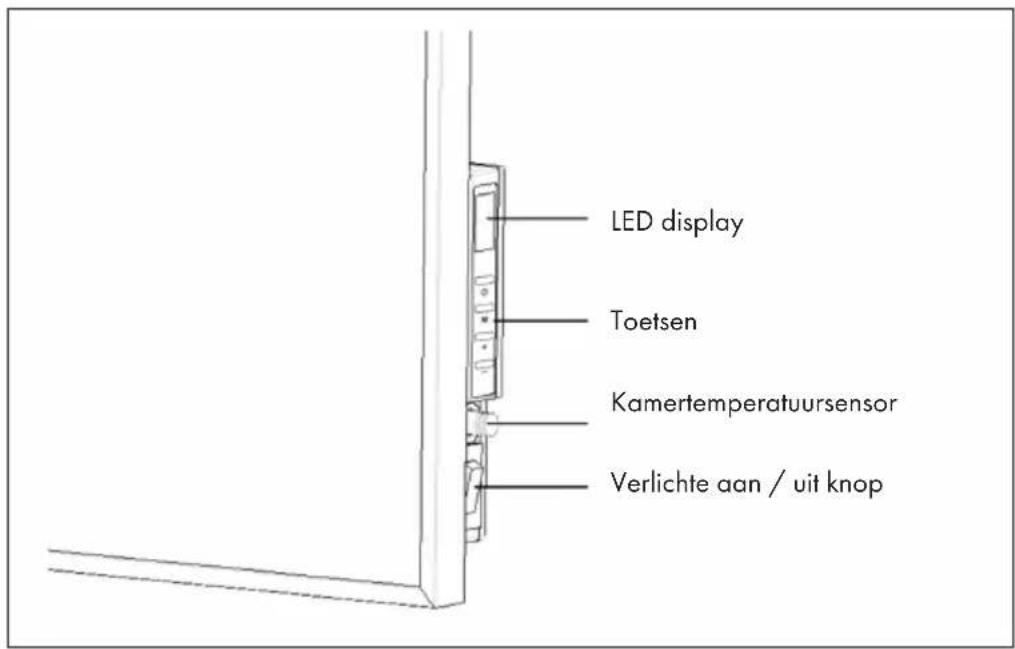

OVERZICHT APPARAAT

LED display Toetsen Kamertemperatuursensor Verlichte aan / uit knop

CONTROLEPANEEL

A	Hoger / Lager
B	Timer en wifi
C	Start / Stop
D	Licht wifi
E	Licht timer
F	Display

BEDIENING

Ingebruikname

1 Controleer de verwarming om er zeker van te zijn dat deze niet beschadigd is.
2 Steek de stekker in het stopcontact.
3 Zet het apparaat aan via de aan/uit knop. Het bedrijfslampje gaat aan en de verwarming bevindt zich in stand-by modus.
4 Druk nu op de start knop. De verwarming begint te werken. Het display laat de kamertemperatuur zien.
5 Wanneer u het apparaat uit wilt zetten drukt u eerst op de stop knop. De verwarming bevindt zich nu weer in stand-by modus. Druk nu op de uit knop (O). Het bedrijfslampje gaat uit. Neem tot slot de stekker uit het stopcontact.

Instellen van de thermostaat

1. Wanneer u op (+) of (-) drukt knippert de actuele temperatuurinstelling 5 keer in het display.
2. Stel de gewenste temperatuur in door op (+) of (-) te drukken terwijl het knippert. Elke keer dat u drukt wordt de temperatuur met 1 °C verhoogd of verlaagd.
3. Het apparaat onthoudt de ingestelde temperatuur wanneer de verwarming tijdens het gebruik meerdere malen automatisch aan en uit gaat.

Instellen van de timer

• De timer wordt ingeschakeld door kort op de toets M te drukken. Het lampje gaat aan en het display knippert.
• U kunt nu instellen hoe laat de verwarming automatisch aan moet gaan door op de toetsen (+) en (-) te drukken.
• Elke keer dat u op een van de twee toetsen drukt komt er een uur bij of gaat er een uur af. Wacht tot de ingestelde tijd 5 x knippert en overgenomen is.
• Het display laat nu afwisselend de kamertemperatuur en het ingestelde aantal uur zien.
• Zodra de ingestelde tijd is afgelopen gaat het display uit en schakelt de verwarming zich automatisch uit.

Wifi resetten

- Houdt de toets M 5 seconden ingedrukt tot u een pieptoon hoort. Hierbij knippert het blauwe licht snel (tweemaal per seconde).

Tip: Het display gaat na 10 seconden weer uit wanneer u niets meer in de instellingen wijzigt. U kunt het weer activeren door eenmalig op een willekeurige toets te drukken.

BEDIENING PER SMARTPHONE

Wanneer u uw Klarstein apparaat verbindt met uw wifi systeem thuis kunt u het heel comfortabel bedienen via de bijbehorende Klarstein app. De app maakt het u niet alleen mogelijk het apparaat via uw smartphone te bedienen maar biedt daarnaast toegang tot, bijvoorbeeld, recepten en andere uitgebreide informatie.

Ga als volgt te werk om uw smartphone te verbinden met uw Klarstein apparaat:

1 Download eerst de Klarstein app door met uw smartphone de onderstaande QR code te scannen of download deze direct uit de App store of via Google Play.
2 Verzeker uzelf ervan dat uw smartphone met hetzelfde wifi netwerk verbonden is als waarmee u uw Klarstein apparaat wilt verbinden.
3 Open de Klarstein app.
4 Meldt u zich met uw account aan. Wanneer u nog geen account heeft registreert u zich in de Klarstein app.
5 Volg de aanwijzingen in de app.

App download

Gebruik de scan-functie van uw mobiele telefoon om de QR code te scannen en sla de app op uw smartphone op.

Tip: Verdere informatie met betrekking tot het gebruik van de app en ondersteuning voor het tot stand brengen van een verbinding met uw toestel vindt u in de app zodra u die voor het eerst opent.

iOS Android

Probleemoplossing bij verbindingsproblemen

Wanneer uw Klarstein apparaat niet in uw wifi systeem wordt gevonden controleert u het volgende:

• Is het apparaat aangesloten?
- Is de wifi functie van de smartphone geactiveerd?
- Is de wifi functie van het Klarstein apparaat geactiveerd? (volg de aanwijzingen in de app)
• Is het wifi wachtwoord correct ingevoerd?
- Zijn de router, het Klarstein apparaat en de smartphone tijdens de koppelingspoging in directe nabijheid van elkaar? (in het meest ideale geval niet meer dan 5 m van elkaar verwijdert)
- Wanneer in de instellingen van uw wifi router de 2,4 Ghz band gedeactiveerd is activeert u deze in de routerinstellingen.

Info: Voor meer ondersteuning volgt u de instructies van de app bij het tot stand brengen van een verbinding.

REINIGING EN ONDERHOUD

Schakel het apparaat uit voordat u met de reiniging begint en laat het afkoelen. Neem de stekker uit het stopcontact. De buitenkant kan met een zachte, vochtige doek afgeveegd worden en aansluitend worden gedroogd. Gebruik geen schuurmiddel of meubelwas daar dit het oppervlakte kan beschadigen.

Om het apparaat van de muur af te halen opent u gewoon de schroefkap en schroeft de schroeven los. Wanneer u de verwarming gedurende een korte periode niet gebruikt neemt u de stekker uit het stopcontact. Wanneer u het gedurende langere tijd niet gebruikt kunt u hem van de muur halen of afdekken.

PROBLEMEN EN OPLOSSINGEN

Wanneer uw verwarming niet functioneert volgt u de volgende aanwijzingen:

• Verzeker uzelf ervan dat de hoofdschakelaar of zekering correct functioneert.
• Verzeker uzelf ervan dat de verwarming aangesloten is en het stopcontact correct functioneert.
• Wanneer de ON/OFF schakelaar in de positie ON niet oplicht neemt u contact op met een vakbedrijf in uw omgeving.

Let op! Probeer niet zelf de verwarming te openen en te repareren wanneer u problemen blijft houden. Dit kan leiden tot verval van uw garantie, schade aan het apparaat en zelfs verwonding. Neem altijd contact op met de fabrikant.

Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst het hiernaast afgebeelde symbool, op het product zelf of op de verpakking, erop dat het betreffende product niet met het huisvuil afgevoerd mag worden. In plaats daarvan dient het naar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht. Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen tegen de negatieve consequenties. Informatie over recycling en de afvoer van dit product ontvangt u van uw gemeente of van uw plaatselijke grondstoffen- en afvaldienst.

Dit artikel bevat batterijen. Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van batterijen, mogen deze niet met het normale huisvuil worden weggegooid. Informeer naar de plaatselijke regelgeving inzake de gescheiden afvoer van batterijen. Door de batterijen volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen tegen de negatieve consequenties.

VERKLARING VAN OVEREENSTEMMING

CE UK CA

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland.

Importeur voor Groot-Brittannië:
