Producttype	Multi-activiteitenspeeltafel 4-in-1
Merk	Vevor
Model	SUM-4824-4K
Afmetingen (L x B x H)	1220 x 690 x 820 mm
Hoofdmateriaal	MDF (mediumdensiteitsvezelplaat)
Gewicht	Ongeveer 25 kg (schatting)
Voeding	Geen (handmatig spel)
Inbegrepen activiteiten	Airhockey, tafelvoetbal, tafeltennis, biljart
Scoresysteem	Handmatige telling
Aantal spelers	2 tot 4, afhankelijk van de activiteit
Montage vereist	Ja (aanbevolen door 2 volwassenen)
Inbegrepen accessoires	8 handgrepen, 8 uiteinden, 2 doelboxen, 2 voetballen, 2 hockeysticks, 2 pucks, 2 biljartkeus, 16 biljartballen, krijt, driehoek, borstel, tennisset, enz.
Onderhoud en reiniging	Reinigen met een droge, schone doek. Vermijd vocht en overmatig stof.
Veiligheid	Toezicht door volwassenen vereist. Niet op de tafel klimmen. Kleine onderdelen - verstikkingsgevaar voor kinderen onder 3 jaar.
Reserveonderdelen	Verkrijgbaar via de klantenservice van Vevor
Garantie	Elektronisch garantiebewijs op www.vevor.com/support

Veelgestelde vragen - SUM-4824-4K Vevor

Wat is de moeilijkheidsgraad van de montage?

De montage is ontworpen voor twee volwassenen en duurt ongeveer 30 tot 60 minuten. Alle benodigde gereedschappen worden meegeleverd (inbussleutel). Volg de stappen in de handleiding.
Wij raden een vlak en schoon oppervlak aan.

Hoe schakel ik van het ene spel naar het andere?

De tafel is vooraf geconfigureerd met meerdere verwisselbare oppervlakken. Voor tafeltennis installeert u het meegeleverde net. Voor biljart plaatst u de ballen en gebruikt u de keuen. Voor tafelvoetbal zijn de stangen al gemonteerd. Voor airhockey gebruikt u de pucks en de sticks.
Raadpleeg de handleiding voor elke omzetting.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de klantenservice van Vevor via www.vevor.com/support. Houd uw bestelnummer en de lijst met onderdelen bij de hand.
Zij sturen u gratis vervangende onderdelen tijdens de garantieperiode.

Welk onderhoud heeft de tafel nodig?

Veeg het oppervlak regelmatig af met een zachte, droge doek om stofophoping te voorkomen. Gebruik geen agressieve vloeibare producten.
Controleer periodiek het aandraaien van schroeven en bouten.

Is de tafel geschikt voor kinderen?

Ja, maar toezicht door volwassenen wordt aanbevolen. Niet geschikt voor kinderen jonger dan 3 jaar vanwege kleine onderdelen (ballen, pucks).
Zorg ervoor dat de tafel stabiel is en op een harde ondergrond staat.

Kan ik de tafel buiten gebruiken?

Nee, hij is alleen ontworpen voor gebruik binnenshuis. Vocht en temperatuurschommelingen kunnen het MDF beschadigen.
Plaats hem op een droge plek uit de directe zon.

Welke sporten zijn beschikbaar?

Deze 4-in-1 tafel biedt airhockey, tafelvoetbal, tafeltennis en biljart.
Elk spel heeft zijn eigen meegeleverde accessoires.

Hoe reinig ik de vilt- of speelmatten?

Gebruik een stofzuiger met een zachte borstel of een plakroller om stof te verwijderen. Bij vlekken een licht vochtige doek gebruiken en daarna direct drogen.
Nooit krachtig wrijven.

Is de tafel stabiel?

Ja, de poten zijn verstevigd met afstandhouders en steunen. Zorg ervoor dat alle bouten goed zijn aangedraaid tijdens de montage.
Plaats de tafel op een vlakke en harde vloer.

Wat te doen als de stangen van het tafelvoetbal vastlopen?

Controleer of de stangen goed zijn uitgelijnd en of de schroeven van de spanplaten niet te strak zijn. Een beetje droge smeermiddel (WD-40) kan helpen.
Raadpleeg de handleiding voor afstelling.

GEBRUIKSAANWIJZING SUM-4824-4K Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controlleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

HANDMATIGE SCORE - AIR HOCKEYTAFEL

MODEL: SUM-4824-4K

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Hartelijk dank voor het kiezen van deze Air Hockey Tafel. Lees alles van de instructies voordat u het gebruikt. De informatie zal u helpen de best mogelijke resultaten.

VEILIGHEIDSADVIES

VEILIGE WERKPRAKTIJK

ÿ Controleer de doelpaal en het net altijd op gebreken voordat u het gebruikt en
Vervang beschadigde
onderdelen. ÿ Gebruik het doel niet met defecte
onderdelen. ÿ Het doel moet altijd aan de grond worden vastgemaakt. Te gebruiken gewichten op harde oppervlakken.
ÿ Klim nooit op de tafel. Volg altijd de veiligheidsvoorschriften instructies.
ÿ Wij adviseren volwassenen toezicht te laten houden op het montage- en gebruiksproces. Laat geen zware voorwerpen op het bureaublad vallen.
ÿ Zorg ervoor dat bij het demonteren van het doel alle onderdelen zijn opgeborgen en dat er geen onderdelen op het speelveld liggen.

WAARSCHUWING:

Losse pennen kunnen letsel veroorzaken. Wees voorzichtig bij het gebruik van een hamer omdat verkeerd gebruik letsel kan veroorzaken.

Verstikkingsgevaar - Het speelgoed bevat kleine balletjes en/of kleine onderdelen. Niet voor kinderen jonger dan 3 jaar

SPECIFICATIES

Model	SOM-4824-4K
Productafmetingen L x B x H	1220*690*820mm
Materialen	Vezelplaat met gemiddelde dichtheid
Scoremodel	Handmatige score
Montage vereist	Ja
Sport	Tafelbiljart, airhockey, tafeltennis,tafelvoetbal

Bewaar uw instructies voordat u met de montage begint.

door middel van dit instructieboekje om uzelf vertrouwd te maken met alle onderdelen en montagestappen. Het is raadzaam dat twee volwassenen dit product monteren

spel,Raadpleeg de onderstaande onderdelenlijst en zorg ervoor dat alle onderdelen aanwezig zijn opgenomen.

ONDERDELENLIJST

Let op: Raadpleeg de onderdeelnummers en controleer of alle onderdelen aanwezig zijn.

1	2END APRONX2	3SOCCER PLAYFIELDX1	4SUPPORT BRACEX2
5	6CABINET FOR BILLIARDX1	7[Y0C5]LEFT LEGX2	8[W6Y7]RIGHT LEGX2
9END LEG BRACEx2	106X30MM BOLTx12	1118X6.5MM WASHERx12	123.5X12MMWASHER HEAD SCREWx16
133.5X35MMWASHER HEAD SCREWx12	14ALLEN WRENCHx1	1 PLAYER ROD ASSEMBLYELLOWx1	2 PLAYER ROD ASSEMBLY YELLOWx1
173 PLAYER ROD ASSEMBLY YELLOWx2	181 PLAYER ROD ASSEMBLY REDx1	192 PLAYER ROD ASSEMBLY REDx1	203 PLAYER ROD ASSEMBLY REDx2
21HAND GRIPx8	22END CAPx8	23GOAL BOXx2	24SOCCER BALLx2
25TABLE TENNIS NET SETx1	26HOCKEY PUSHERx2	27HOCKEY PUCKx2	28FELT PADx2
29BILLIARD BALLSx1	30CUE STI CKx2	31CHALKx2	32TRIANGLEx1
33BRUSHx1

MONTAGE

Tips: Wij adviseren om dit spel door twee volwassenen in elkaar te zette

Wij adviseren om dit spel door twee volwassenen in elkaar te zetten.

1) Open de doos van uw nieuwe tafelspel in de buurt van de plek waar u gaat spelen. Selecteer een Zorg voor een vlakke vloer. Voor dit spel zijn minimaal twee volwassenen nodig om de tafel in elkaar te zetten.
2) Haal de gehele inhoud uit de doos en controleer of u alle

vermelde onderdelen zoals weergegeven op de Onderdelenlijst.

LET OP: De spelerstangen zijn voorgemonteerd. Wij raden u aan de

onderste doos als een schoon, vlak werkoppervlak om het spel te beschermen. Snijd of Scheur de vier hoeken van het karton af, zodat de onderkant nu uw werkgebied is.

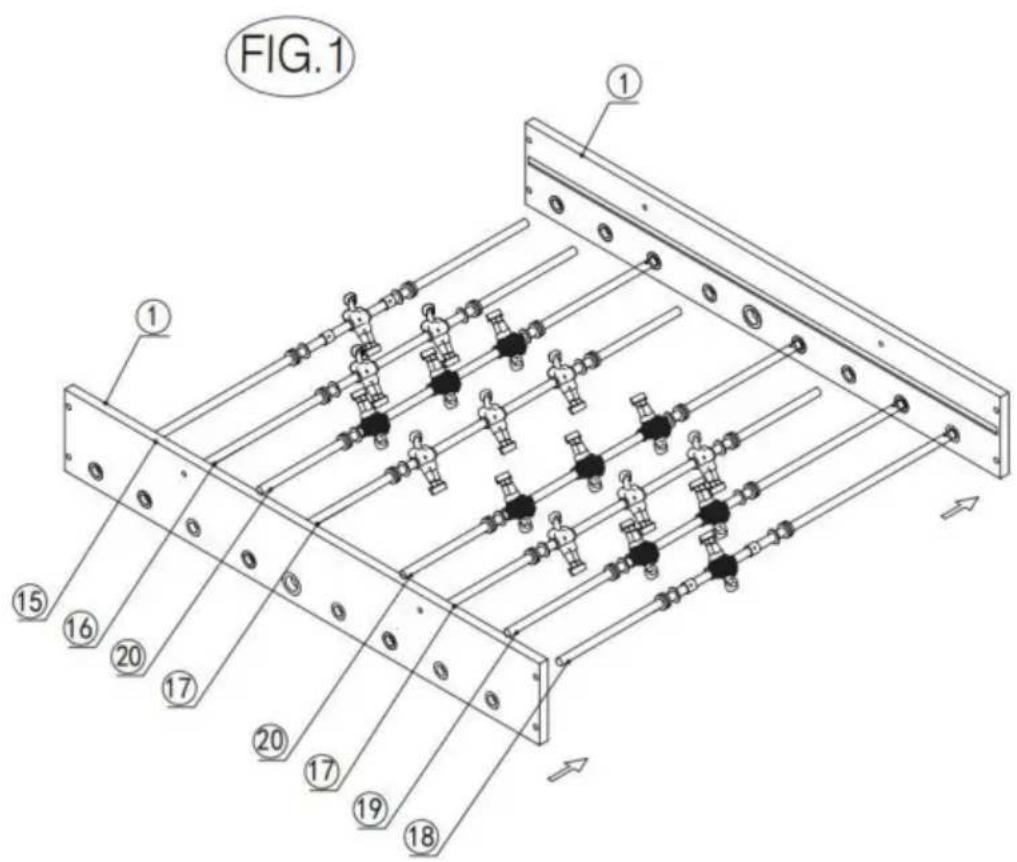

FIG. 1 ① ① ① ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

3) Plaats een zijschort (#1) met de gleufzijde naar binnen gericht en de afgewerkte rand naar beneden gericht. Schuif de spelerstaven (#15 tot en met #20) door de speler Stangbus in de volgorde zoals weergegeven in FIG.1. OPMERKING: Zorg ervoor dat de speler staven zijn correct geïnstalleerd. De spelers van elk team moeten naar dezelfde positie kijken richting.

4) Schuif nu het andere zijschort (#1) over de andere uiteinden van de spelersstaven, met de gleufzijde naar binnen gericht.

5) Bevestig één eindschort (#2) tussen de zijschorten (#1) met behulp van twee schroeven met ringkop (#13) per kant. OPMERKING: Laat de verbindingen los - Draai de schroeven op dit moment nog niet stevig vast.

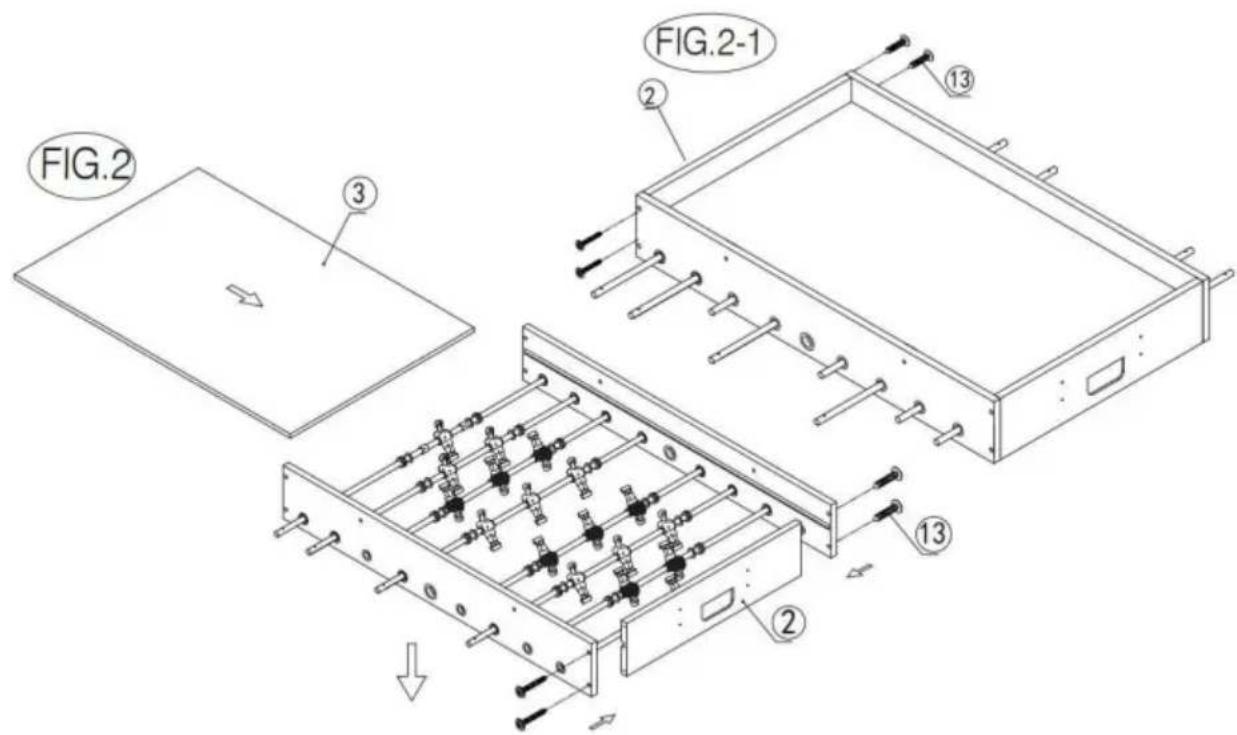

6) Schuif het speelveld (#3) met de afbeeldingen naar beneden gericht, zoals weergegeven in FIG. 2. Als het veld niet soepel schuift, controleer dan of u de schroeven niet te vast hebt aangedraaid en of het speelveld niet in de sleuf is blijven steken.

7) Herhaal stap 5 om de andere eindschort (#2) aan de zijschorten (#1) te bevestigen met behulp van twee schroeven met ringkop (#13) per kant. Zie FIG.2-1

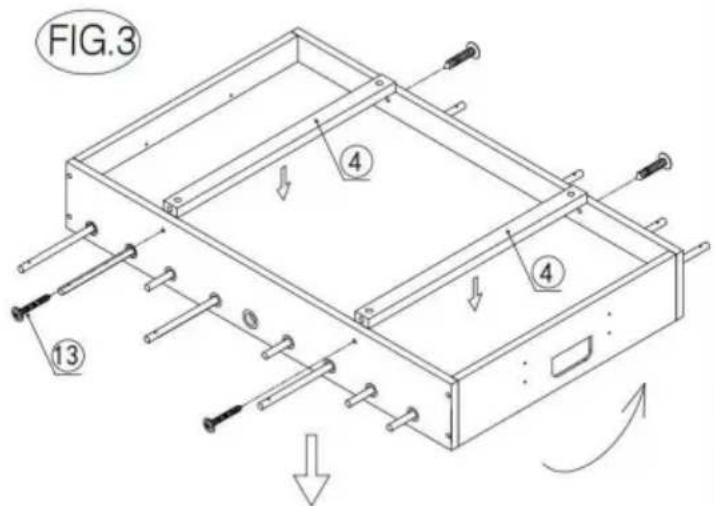

8) Plaats twee steunbeugels (#4) op het speelveld (#3) als weergegeven in FIG.3. Bevestig ze met behulp van twee schroeven met ringkop (#13) per kant.Zie

AFBEELDING 3.

FIG.3 ④ ④ ⑬ ⑬

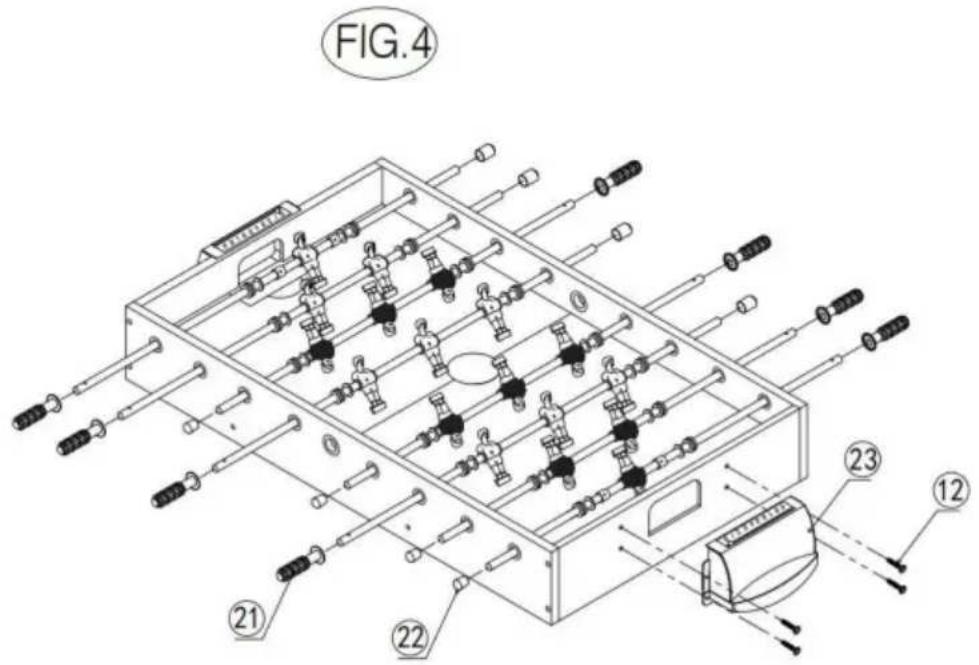

9) Plaats de handgrepen (#21) en eindkappen (#22) op de spelersstangen bestelling.LET OP:Om de handgrepen gemakkelijker te kunnen bevestigen, spuit u een beetje raamfolie reiniger op de uiteinden van de stangen vóór de installatie en tik er zachtjes op met een hamer.Zie FIG.4.

10) Bevestig de doeldozen (#23) aan de eindschorten met behulp van vier Washer Head-bevestigingen Schroeven (#12) per doelvak.

FIG.4 21 22 23 12

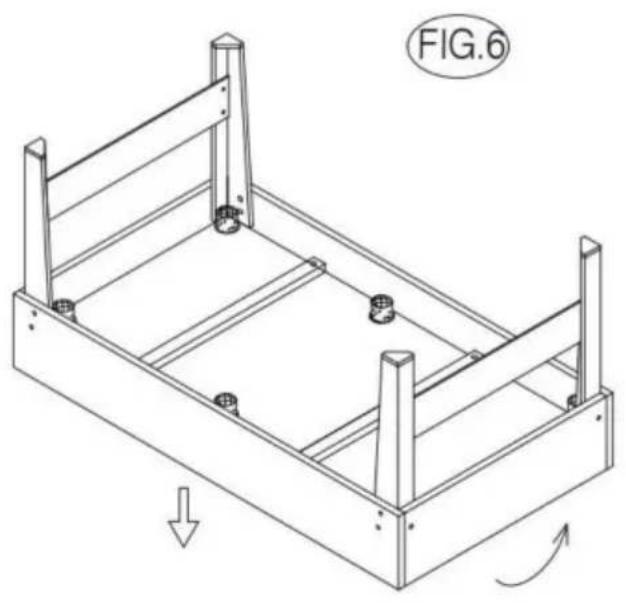

11) Bevestig de linker (#7) en rechter (#8) poten aan de kast (#6) met behulp van drie van Bouten (#10) en drie ringen (#11) per poot. Zie FIG.6.

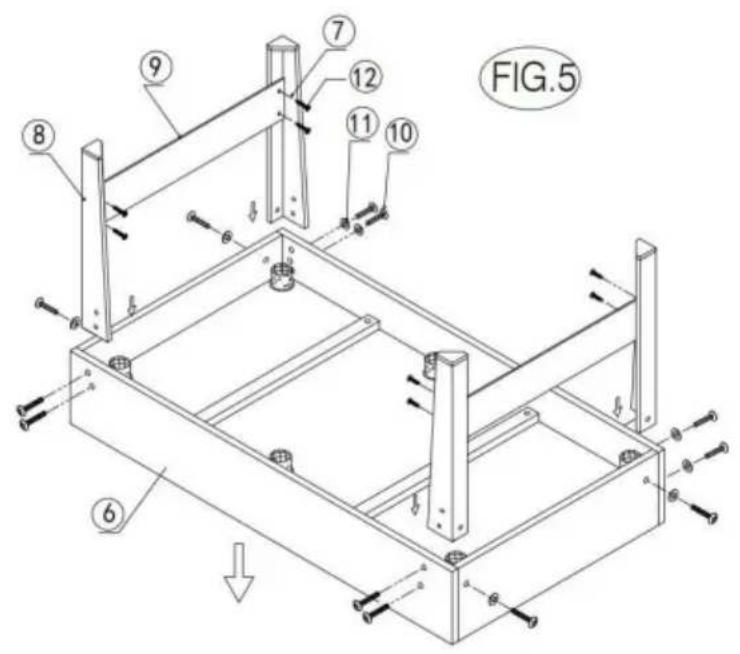

12) Bevestig de twee eindpootbeugels (#9) aan de poten met behulp van twee ringenkopbeugels Schroeven (#12) per poot. Zie FIG.5.
13) Til de tafelconstructie met twee sterke volwassenen van de vloer, draai hem om en zet hem neer. tafel op zijn poten op de locatie waar je gaat spelen. Ga terug en zorg ervoor dat alle verbindingen zijn strak.

FIG.5 ⑥ ⑧ ⑨ ⑦ ⑫ ⑪ ⑪ ⑩

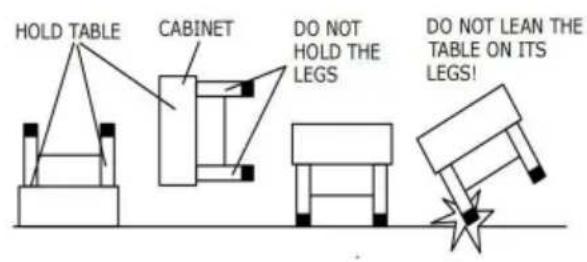

LET OP: Het is raadzaam om de tafel om te draaien zoals afgebeeld door twee sterke volwassenen.

1. Pak de tafel op de grond vast.
2. Draai de tafel om.
3. Plaats het op alle vier de voeten tegelijk op de grond

Lees en begrijp alle instructies voordat u deze Airhockeytafel gebruikt.

De bediener moet elementaire voorzorgsmaatregelen treffen om het risico op persoonlijk letsel te verminderen.

letsel en/of schade aan de apparatuur.

Bewaar deze handleiding voor veiligheidswaarschuwingen, voorzorgsmaatregelen, bediening of inspectie en onderhoudsinstructies.

Maak uzelf vertrouwd met de gevarenaanduidingen in deze handleiding.

kennisgeving is een waarschuwing dat er een mogelijkheid is van materiële schade, letsel of dood als bepaalde instructies niet worden opgevolgd.

WAARSCHUWING!

Laat het comfort of de vertrouwdheid met het product (verkregen door herhaald gebruik) NIET verloren gaan. vervangen strikte naleving van de gereedschapsveiligheidsregels. Als u dit gereedschap gebruikt Als u dit onveilig of verkeerd doet, kunt u ernstig persoonlijk letsel oplopen.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen. montage.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.

5. Ga niet in de winkel staan als u moe bent of onder invloed van alcohol, drugs of medicijnen.

6. Het draagvermogen en andere productcapaciteiten zijn van toepassing op de juiste en Enkel volledig gemonteerd product.

7. Monteer op een vlak, egaal, hard en glad oppervlak dat veilig kan worden gebruikt ter ondersteuning van een volledig gevulde wijnkast.

ONDERHOUD/Service Laat uw

airhockeytafel repareren door gekwalificeerd personeel met alleen dezelfde vervangende onderdelen. Dit zorgt ervoor dat de veiligheid van de airhockeytafel behouden blijft. Een stoffige, vochtige of corrosieve omgeving kan schade aan een airhockeytafel veroorzaken. Om storingen in de airhockeytafel te voorkomen, moet u het stof regelmatig verwijderen met een schone, droge doek. Houd er rekening mee dat een gebrek aan onderhoud kan leiden tot het annuleren van de garantieperiode. Als de airhockeytafel is aangepast of als u probeert de airhockeytafel te openen zonder toestemming van de geautoriseerde vertegenwoordiger van de fabrikant, is de garantie van deze wijnkast ongeldig.
