Typ produktu	Stół wielofunkcyjny 4 w 1
Marka	Vevor
Model	SUM-4824-4K
Wymiary (dł. x szer. x wys.)	1220 x 690 x 820 mm
Główny materiał	Płyta pilśniowa średniej gęstości (MDF)
Waga	Około 25 kg (szacunkowo)
Zasilanie	Brak (gra manualna)

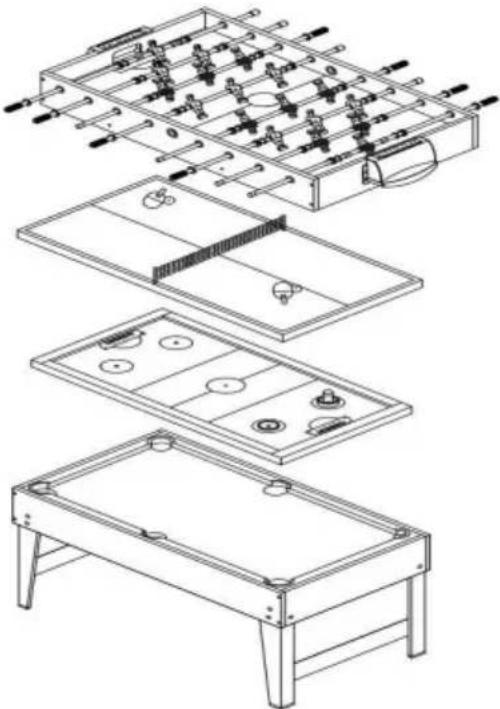

Dołączone aktywności	Air hockey, piłkarzyki, tenis stołowy, bilard
System punktacji	Ręczne liczenie punktów
Liczba graczy	2 do 4 w zależności od aktywności
Wymagany montaż	Tak (zalecany przez 2 osoby dorosłe)
Dołączone akcesoria	8 uchwytów, 8 końcówek, 2 bramki, 2 piłki do piłki nożnej, 2 popychacze do hokeja, 2 krążki, 2 kije bilardowe, 16 bil bilardowych, kreda, trójkąt, szczotka, siatka do tenisa itp.
Konserwacja i czyszczenie	Czyścić suchą, czystą szmatką. Unikać wilgoci i nadmiernego kurzu.
Bezpieczeństwo	Wymagany nadzór osoby dorosłej. Nie wchodzić na stół. Małe części – ryzyko zadławienia dla dzieci poniżej 3 lat.
Części zamienne	Dostępne za pośrednictwem serwisu Vevor
Gwarancja	Elektroniczny certyfikat gwarancyjny na www.vevor.com/support

Często zadawane pytania - SUM-4824-4K Vevor

Jaki jest poziom trudności montażu?

Montaż został zaprojektowany dla dwóch osób dorosłych i trwa około 30–60 minut. Wszystkie niezbędne narzędzia są dołączone (klucz imbusowy). Postępuj zgodnie z instrukcjami w podręczniku.
Zalecamy płaską i czystą powierzchnię.

Jak przełączać się między grami?

Stół jest wstępnie skonfigurowany z kilkoma wymiennymi powierzchniami. Do tenisa stołowego zamontuj dołączoną siatkę. Do bilarda umieść bile i użyj kijów. Do piłkarzyków drążki są już zamontowane. Do air hockey użyj krążków i popychaczy.
Zapoznaj się z instrukcją dla każdej konwersji.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Skontaktuj się z obsługą klienta Vevor za pośrednictwem www.vevor.com/support. Przygotuj numer zamówienia i listę części.
Wyślą Ci części zamienne bezpłatnie w okresie gwarancji.

Jakiej konserwacji wymaga stół?

Regularnie przecieraj powierzchnię miękką, suchą szmatką, aby uniknąć gromadzenia się kurzu. Nie używaj agresywnych płynnych środków czyszczących.
Okresowo sprawdzaj dokręcenie śrub i wkrętów.

Czy stół jest odpowiedni dla dzieci?

Tak, ale zalecany jest nadzór osoby dorosłej. Nieodpowiedni dla dzieci poniżej 3 lat ze względu na małe części (piłki, krążki).
Upewnij się, że stół jest stabilny i stoi na twardej powierzchni.

Czy mogę używać stołu na zewnątrz?

Nie, jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Wilgoć i wahania temperatury mogą uszkodzić MDF.
Umieść go w suchym miejscu, z dala od bezpośredniego światła słonecznego.

Jakie sporty są dostępne?

Ten stół 4 w 1 umożliwia grę w air hockey, piłkarzyki, tenis stołowy i bilard.
Każda gra ma własne, dołączone akcesoria.

Jak czyścić filce lub maty do gry?

Użyj odkurzacza z miękką szczotką lub wałka klejącego, aby usunąć kurz. W przypadku plam użyj lekko wilgotnej szmatki, a następnie natychmiast osusz.
Nigdy nie pocieraj energicznie.

Czy stół jest stabilny?

Tak, nogi są wzmocnione poprzeczkami i wspornikami. Upewnij się, że wszystkie śruby są dobrze dokręcone podczas montażu.
Umieść stół na płaskiej i twardej podłodze.

Co zrobić, jeśli drążki piłkarzyków się blokują?

Sprawdź, czy drążki są prawidłowo ustawione i czy śruby osłon nie są zbyt mocno dokręcone. Może pomóc odrobina suchego smaru (WD-40).
Zapoznaj się z instrukcją dotyczącą regulacji.

INSTRUKCJA OBSŁUGI SUM-4824-4K Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

PUNKCJA RĘCZNA - TABELA DO HOCKEYA AIR MODEL: SUM-4824-4K

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PUNKCJA RĘCZNA - POWIETRZE

STÓŁ DO HOKEJA

MODEL: SUM-4824-4K

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Dziękujemy bardzo za wybranie tego stołu do hokeja powietrznego. Przeczytaj proszę wszystkie przed użyciem zapoznaj się z instrukcją. Informacje te pomogą Ci osiągnąć cel najlepsze możliwe wyniki.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

BEZPIECZNE PRAKTYKI PRACY

Przed każdym użyciem należy sprawdzić, czy słupek bramki i siatka nie mają wad. wymienić uszkodzone części.

Nie używać bramki z uszkodzonymi częściami. Bramka

musi być zawsze przymocowana do podłoża. Ciężarki, które należy stosować na twardych powierzchniach.

Nigdy nie wchodzą na stół. Zawsze przestrzegaj zasad bezpieczeństwa. instrukcje.

Zalecamy, aby montaż i użytkowanie odbywały się pod nadzorem osób dorosłych. Nie upuszczaj ciężkich przedmiotów na biurko.

Podczas demontażu bramki należy upewnić się, że wszystkie elementy są odpowiednio zabezpieczone i nie pozostają na powierzchni boiska.

OSTRZEŻENIE:

Luźne kołki mogą spowodować obrażenia. Należy zachować ostrożność podczas używania młotka gdyż niewłaściwe użycie może spowodować obrażenia.

Ryzyko zadławienia – Zabawka zawiera małe kulki i/lub małe części. Nie nadaje się do zabawy. dzieci poniżej 3 lat

SPECYFIKACJE

Model	SUMA-4824-4K
Wymiary produktu Dł. x Szer. x Wys.	1220*690*820 mm
Przybory	Płyta pilśniowa średniej gęstości
Model punktacji	Punktacja ręczna
Wymagany montaż	Tak
Lekkoatletyka	Bilard stołowy, hokej powietrzny, tenis stołowy, piłkarzyki

Proszę zachować instrukcję. Przed przystąpieniem do montażu należy przeczytać za pomocą tej instrukcji, aby zapoznać się ze wszystkimi częściami i etapy montażu. Zalecamy, aby montaż wykonały dwie osoby dorosłe gra, zapoznaj się z poniższą listą części i upewnij się, że wszystkie części są zostało uwzględnione.

LISTA CZEŚCI

Uwaga: Sprawdź numery części i upewnij się, że w zestawie znajdują się wszystkie części.

1	2END APRONX2	3SOCCER PLAYFIELDX1	4SUPPORT BRACEX2
5	6CABINET FOR BILLIARDX1	7LEFT LEGX2	8RIGHT LEGX2
9END LEG BRACEx2	106X30MM BOLTx12	1118X6.5MM WASHERx12	12[T4K9]3.5X12MMWASHER HEAD SCREWx16
133.5X35MMWASHER HEAD SCREWx12	14ALLEN WRENCHx1	1 PLAYER ROD ASSEMBLYELLOWx1	2 PLAYER ROD ASSEMBLY YELLOWx1
173 PLAYER ROD ASSEMBLY YELLOWx2	181 PLAYER ROD ASSEMBLY REDx1	192 PLAYER ROD ASSEMBLY REDx1	203 PLAYER ROD ASSEMBLY REDx2
21HAND GRIPx8	22END CAPx8	23GOAL BOXx2	24SOCCER BALLx2
25TABLE TENNIS NET SETx1	26HOCKEY PUSHERx2	27HOCKEY PUCKx2	28FELT PADx2
29BILLIARD BALLSx1	30CUE STI CKx2	31CHALKx2	32TRIANGLEx1
33BRUSHx1

MONTAŻ

Wskazówki: Zalecamy, aby przy składaniu gry pomagały dwie osoby dorosłe.

Zalecamy, aby do złożenia gry zaangażowane były dwie osoby dorosłe.

1) Otwórz pudełko z nową grą stołową w pobliżu miejsca, w którym będziesz grać. Wybierz czysta, równa podłoga. Do złożenia stołu do gry potrzebne są co najmniej dwie osoby dorosłe.
2) Wyjmij całą zawartość z kartonu i sprawdź, czy masz wszystko

wymienione części zgodnie z listą części.

UWAGA: Pręty odtwarzacza są wstępnie zmontowane. Zalecamy użycie

dolny karton jako czyste, płaskie miejsce pracy, aby chronić grę. Ostrożnie wytnij lub rozerwij cztery rogi kartonu tak, aby jego spód stał się twoim obszarem roboczym.

FIG. 1 ① ① ① ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

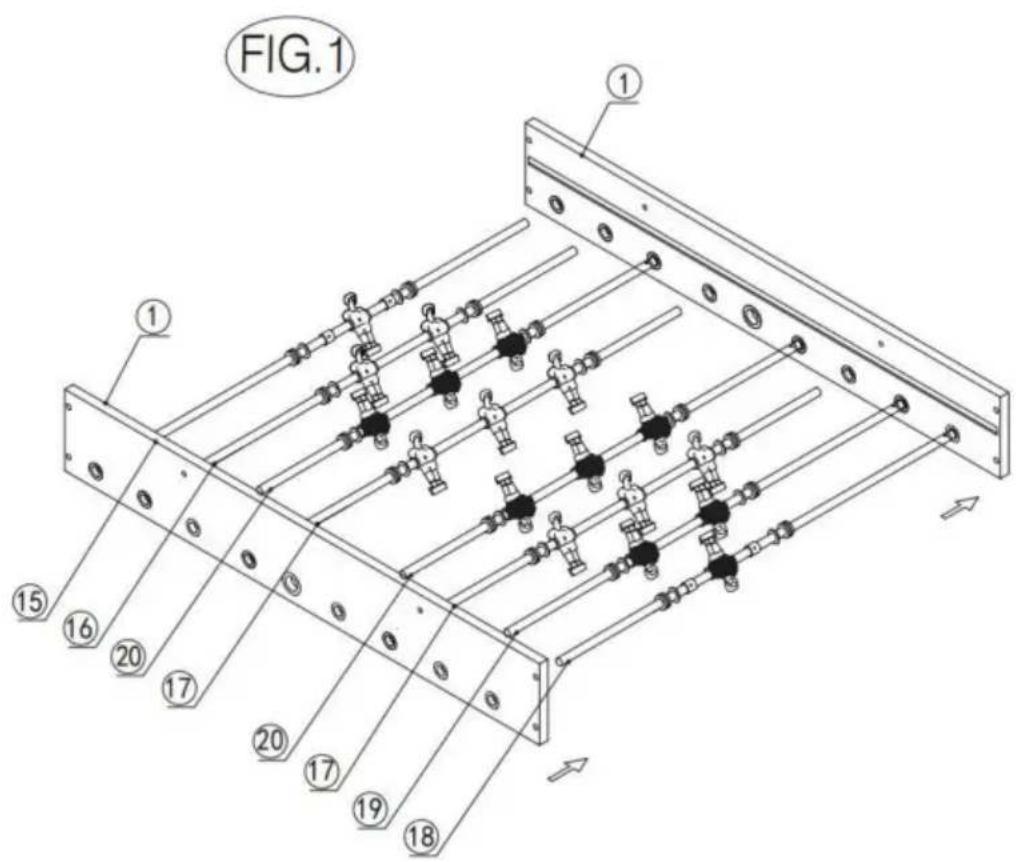

3) Umieść jeden fartuch boczny (#1) stronę z nacięciem skierowaną do wewnątrz i gotowym

krawędź skierowana w dół. Przesuń pręty odtwarzacza (od nr 15 do nr 20) przez odtwarzacz

Tuleja prętowa w kolejności pokazanej na FIG.1. UWAGA: Upewnij się, że odtwarzacz

pręty są prawidłowo zamontowane. Gracze każdej drużyny muszą stać twarzą w twarz z tą samą osobą kierunek.

4) Teraz nasuń drugi fartuch boczny (#1) na drugi koniec prętów gracza, stronę z nacięciem skierowaną do wewnątrz.

5) Przymocuj jeden fartuch końcowy (#2) pomiędzy fartuchami bocznymi (#1) za pomocą dwóch śrub z łbem podkładkowym (#13) na stronę. UWAGA: Pozostaw połączenia luźne — nie dokręcaj śrub mocno na tym etapie.

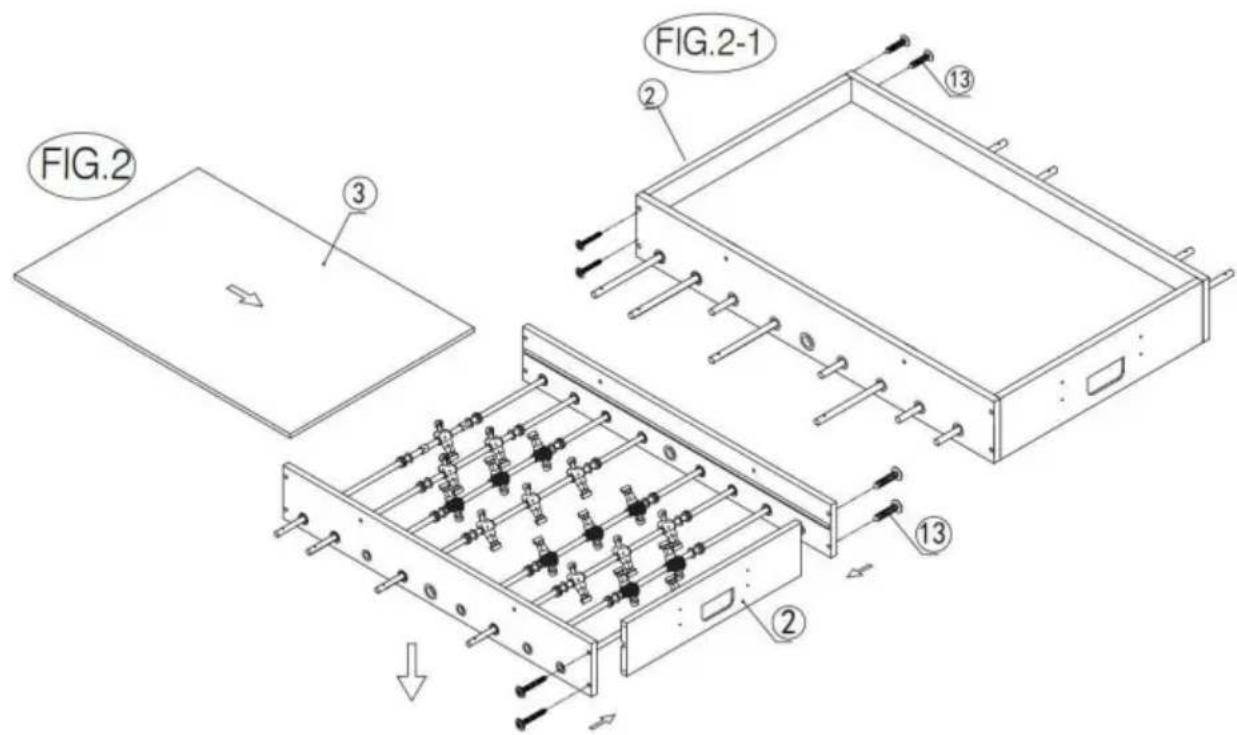

6) Przesuń pole gry (#3) grafiką skierowaną w dół, jak pokazano na RYS. 2. Jeśli pole gry nie przesuwa się płynnie, sprawdź, czy nie dokręciłeś zbyt mocno żadnej śruby lub czy pole gry nie zostało zablokowane przez szczelinę.

7) Powtórz krok 5, aby przymocować drugi fartuch końcowy (#2) do fartuchów bocznych (#1) za pomocą dwóch śrub z łbem podkładkowym (#13) na stronę. Zobacz FIG.2-1

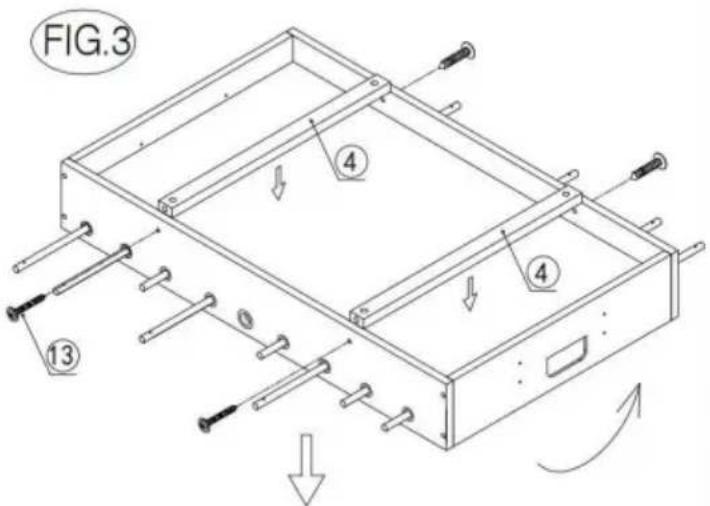

8) Umieść dwa wsporniki (#4) na boisku (#3) jako pokazano na rys. 3. Przymocuj je używając dwóch śrub z łbem podkładkowym (#13) na stronę.Zobacz Rys.3.

FIG.3 ④ ④ ⑬ ⑬

9) Załóż uchwyty ręczne (#21) i zaślepki (#22) na drążki gracza.

zamówienie.UWAGA:Aby ułatwić mocowanie uchwytów, spryskaj niewielką ilością płynu okno przed montażem nałóż środek czyszczący na końca prętów i delikatnie postukaj młotek.Zobacz rys.4.

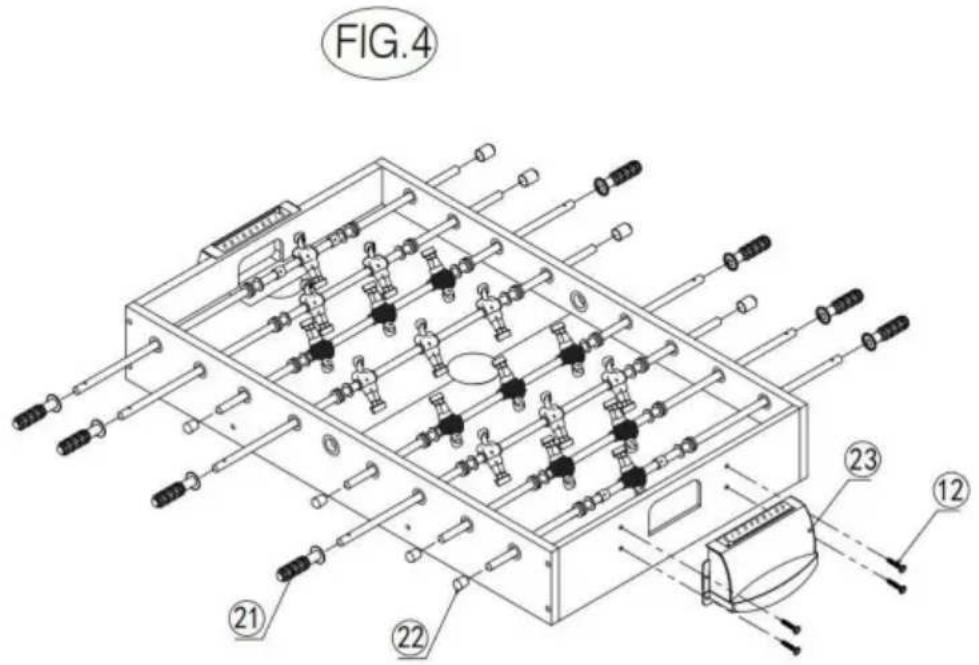

10) Przymocuj pola bramkowe (#23) do fartuchów końcowych za pomocą czterech podkładek Śruby (#12) na każde pole bramkowe.

FIG.4 21 22 23 12

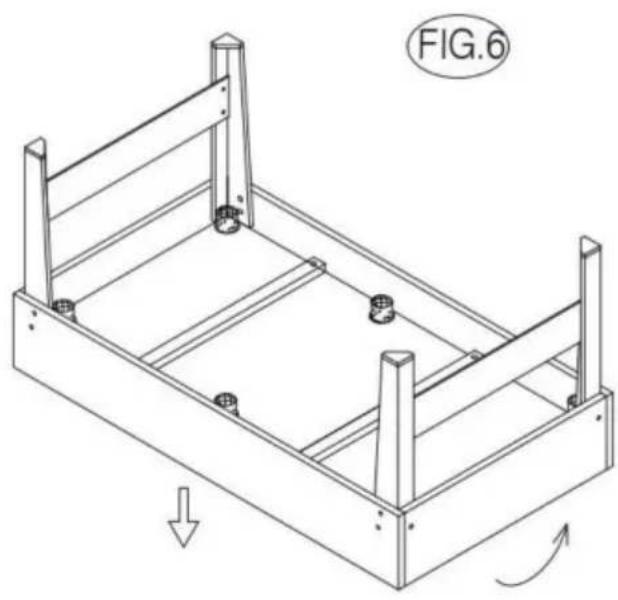

11) Przymocuj lewą (#7) i prawą (#8) nogę do szafki (#6) za pomocą trzech z nich.

Śruby (#10) i trzy podkładki (#11) na nogę. Patrz FIG.6.

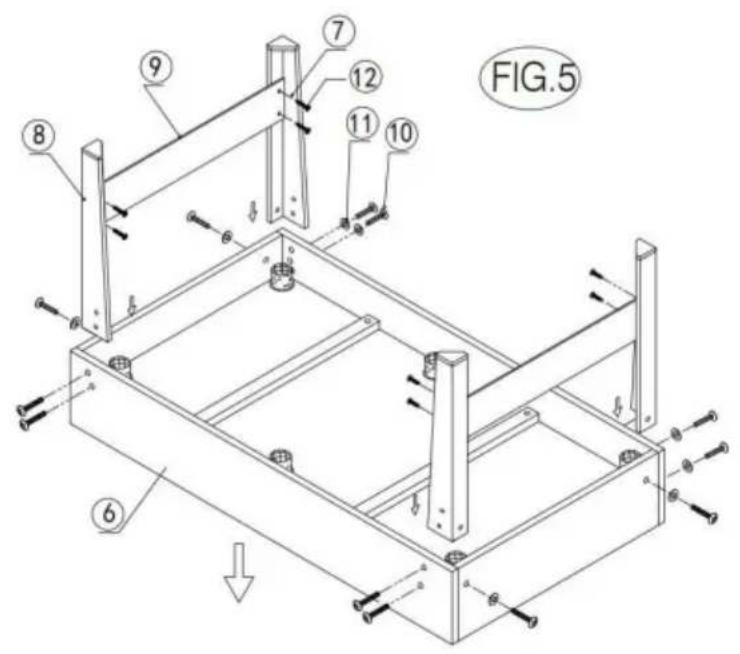

12) Przymocuj dwa wsporniki nóg końcowych (#9) do nóg za pomocą dwóch podkładek

Śruby (#12) na nogę. Patrz FIG.5.

13) Podnieś stół z podłogi przy pomocy dwóch silnych dorosłych, obróć go i odóż.

stół na nogach w miejscu, w którym będziesz grać. Wróć i upewnij się, że wszystkie

połączenia są szczelne.

FIG.5 ⑥ ⑧ ⑨ ⑦ ⑫ ⑪ ⑪ ⑩

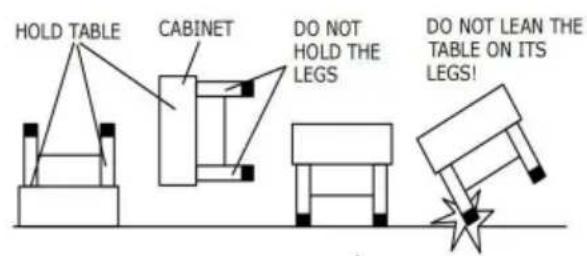

UWAGA: Zaleca się, aby do obrócenia stołu w sposób pokazany na rysunku zaangażowane były dwie silne osoby dorosłe.

1. Chwyć stół leżący na ziemi.
2. Odwróć stół.
3. Postaw go na ziemi na wszystkich czterech stopach jednocześnie.

Przed użyciem stołu do hokeja powietrznego należy uważnie przeczytać i zrozumieć wszystkie instrukcje.

Operator musi przestrzegać podstawowych środków ostrożności, aby ograniczyć ryzyko obrażeń ciała.

obrażenia ciała i/lub uszkodzenie sprzętu.

Zachowaj tę instrukcję ze względu na ostrzeżenia dotyczące bezpieczeństwa, środki ostrożności, obsługę lub inspekcję. i instrukcje dotyczące konserwacji.

Prosimy o zapoznanie się z ostrzeżeniami dotyczącymi zagrożeń zawartymi w niniejszej instrukcji.

zawiadomienie jest ostrzeżeniem o możliwości uszkodzenia mienia, obrażeń ciała lub śmierć, jeśli pewne instrukcje nie zostaną przestrzegane.

OSTRZEŻENIE!

NIE pozwól, aby produkt stał się wygodny lub oswojony (nabyty w wyniku wielokrotnego używania) zastąpić ścisłe przestrzeganie zasad bezpieczeństwa narzędzia. Jeśli używasz tego narzędzia jeśli zrobisz to niebezpiecznie lub nieprawidłowo, możesz doznać poważnych obrażeń ciała.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI. montaż.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Podczas montażu nie dopuszczać osób postronnych na teren montażu.

5. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.

6. Nośność i inne możliwości produktu mają zastosowanie do prawidłowego i

Tylko produkt całkowicie zmontowany.

1. Montaż należy wykonać na płaskiej, równej, twardej i gładkiej powierzchni, która będzie bezpieczna podtrzymując w pełni załadowaną szafkę na wino.

KONSERWACJA/Serwis Oddaj stół

do hokeja powietrznego do naprawy przez wykwalifikowany personel, używając wyłącznie tych samych części zamiennych. Zapewni to bezpieczeństwo stołu do hokeja powietrznego. Zakurzone, wilgotne lub żrące środowisko może uszkodzić stół do hokeja powietrznego. Aby zapobiec awariom stołu do hokeja powietrznego, regularnie czyść kurz czystą, suchą ściereczką do czyszczenia. Należy pamiętać, że brak konserwacji może skutkować anulowaniem okresu gwarancji. Jeśli stół do hokeja powietrznego został zmodyfikowany lub jeśli spróbujesz otworzyć stół do hokeja powietrznego bez zgody upoważnionego przedstawiciela producenta, gwarancja tej szafki na wino będzie nieważna.
