Produkttyp	4-in-1 Multi-Aktivitätsspieltisch
Marke	Vevor
Modell	SUM-4824-4K
Abmessungen (L x B x H)	1220 x 690 x 820 mm
Hauptmaterial	Mitteldichte Faserplatte (MDF)
Gewicht	Ca. 25 kg (Schätzung)
Stromversorgung	Keine (manuelles Spiel)
Enthaltene Aktivitäten	Airhockey, Tischfußball, Tischtennis, Billard
Punktesystem	Manuelle Punktezählung
Spieleranzahl	2 bis 4 je nach Aktivität
Montage erforderlich	Ja (empfohlen von 2 Erwachsenen)
Enthaltenes Zubehör	8 Griffe, 8 Endkappen, 2 Tore, 2 Fußbälle, 2 Hockeyschieber, 2 Pucks, 2 Billardqueues, 16 Billardkugeln, Kreide, Dreieck, Bürste, Tennisnetz, usw.
Pflege und Reinigung	Mit einem trockenen, sauberen Tuch reinigen. Feuchtigkeit und übermäßigen Staub vermeiden.
Sicherheit	Erwachsene Aufsicht erforderlich. Nicht auf den Tisch steigen. Kleinteile - Erstickungsgefahr für Kinder unter 3 Jahren.
Ersatzteile	Erhältlich über den Vevor-Kundendienst
Garantie	Elektronisches Garantiezertifikat auf www.vevor.com/support

Häufig gestellte Fragen - SUM-4824-4K Vevor

Wie schwierig ist die Montage?

Die Montage ist für zwei Erwachsene ausgelegt und dauert etwa 30 bis 60 Minuten. Alle erforderlichen Werkzeuge sind enthalten (Inbusschlüssel). Befolgen Sie die Schritte im Handbuch.
Wir empfehlen eine ebene und saubere Fläche.

Wie wechsle ich zwischen den Spielen?

Der Tisch ist mit mehreren austauschbaren Oberflächen vorkonfiguriert. Für Tischtennis installieren Sie das mitgelieferte Netz. Für Billard legen Sie die Kugeln ein und verwenden Sie die Queues. Für Tischfußball sind die Stangen bereits montiert. Für Airhockey verwenden Sie die Pucks und Schieber.
Lesen Sie die Anleitung für jede Umstellung.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Kontaktieren Sie den Vevor-Kundendienst über www.vevor.com/support. Halten Sie Ihre Bestellnummer und die Teileliste bereit.
Sie senden Ihnen die Ersatzteile während der Garantiezeit kostenlos zu.

Welche Pflege benötigt der Tisch?

Wischen Sie die Oberfläche regelmäßig mit einem weichen, trockenen Tuch ab, um Staubansammlungen zu vermeiden. Keine aggressiven Flüssigprodukte verwenden.
Überprüfen Sie regelmäßig die Festigkeit der Schrauben und Bolzen.

Ist der Tisch für Kinder geeignet?

Ja, aber eine Aufsicht durch Erwachsene wird empfohlen. Nicht geeignet für Kinder unter 3 Jahren aufgrund von Kleinteilen (Bälle, Pucks).
Stellen Sie sicher, dass der Tisch stabil steht und auf einer harten Oberfläche platziert ist.

Kann ich den Tisch im Freien verwenden?

Nein, er ist nur für den Innenbereich konzipiert. Feuchtigkeit und Temperaturschwankungen können das MDF beschädigen.
Stellen Sie ihn an einem trockenen Ort ohne direkte Sonneneinstrahlung auf.

Welche Sportarten sind verfügbar?

Dieser 4-in-1-Tisch ermöglicht Airhockey, Tischfußball, Tischtennis und Billard.
Jedes Spiel enthält sein eigenes Zubehör.

Wie reinige ich die Filze oder Spielmatten?

Verwenden Sie einen Staubsauger mit weicher Bürste oder eine Kleberolle, um Staub zu entfernen. Bei Flecken ein leicht feuchtes Tuch verwenden und sofort trocknen.
Niemals kräftig reiben.

Ist der Tisch stabil?

Ja, die Füße sind mit Streben und Stützen verstärkt. Stellen Sie sicher, dass alle Schrauben während der Montage fest angezogen sind.
Stellen Sie den Tisch auf einen ebenen, harten Boden.

Was tun, wenn die Tischfußballstangen klemmen?

Überprüfen Sie, ob die Stangen richtig ausgerichtet sind und die Schrauben der Spielfeldabdeckungen nicht zu fest angezogen sind. Etwas Trockenschmiermittel (WD-40) kann helfen.
Lesen Sie das Handbuch für die Einstellung.

BEDIENUNGSANLEITUNG SUM-4824-4K Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

MANUELLE PUNKTEERMITTLUNG - AIR HOCKEY TISCH MODELL: SUM-4824-4K

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

MANUELLE WERTUNG - LUFT HOCKEY-TISCH

MODELL: SUM-4824-4K

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Vielen Dank, dass Sie sich für diesen Air Hockey Tisch entschieden haben. Bitte lesen Sie alle der Anleitung, bevor Sie es verwenden. Die Informationen helfen Ihnen, die bestmögliche Ergebnisse.

SICHERHEITSHINWEISE

SICHERE ARBEITSPRAXIS

ÿ Überprüfen Sie Torpfosten und Netz vor jedem Gebrauch auf Mängel und Ersetzen Sie beschädigte Teile.ÿ
Verwenden Sie das Tor nicht mit defekten Teilen. ä Das Tor muss immer am Boden befestigt sein. Zu verwendende Gewichte auf harten Oberflächen.
ÿ Steigen Sie niemals auf den Tisch. Beachten Sie stets die Sicherheitshinweise. Anweisungen.
ÿ Wir empfehlen, dass Erwachsene den Aufbau und die Nutzung beaufsichtigen. Lassen Sie keine schweren Gegenstände auf den Schreibtisch fallen.
ÿ Achten Sie beim Abbau des Tores darauf, dass sämtliches Zubehör verstaut ist und nichts auf der Spielfläche liegen bleibt.

WARNUNG:

Lose Stifte können Verletzungen verursachen. Bei der Verwendung eines Hammers ist Vorsicht geboten. da Missbrauch zu Verletzungen führen kann.

Erstickungsgefahr – Spielzeug enthält kleine Bälle und/oder Kleinteile. Nicht für Kinder unter 3 Jahren

Spezifikationen

Modell	SUMME-4824-4K
Produktgröße L x B x H	1220 x 690 x 820 mm
Materialien	Mitteldichte Faserplatte
Bewertungsmodell	Manuelle Bewertung
Montage erforderlich	Ja
Sport	Tischbillard, Airhockey, Tischtennis,Tischfußball

Bitte bewahren Sie Ihre Anleitung auf. Bevor Sie mit der Montage beginnen, lesen Sie bitte Lesen Sie diese Anleitung sorgfältig durch, um sich mit allen Teilen vertraut zu machen und Montageschritte.Wir empfehlen, dass zwei Erwachsene diese montieren

Bitte beachten Sie die Teileliste unten und stellen Sie sicher, dass alle Teile vorhanden sind. aufgenommen.

TEILELISTE

Hinweis: Überprüfen Sie die Teilenummern und stellen Sie sicher, dass alle Teile enthalten sind.

1	2END APRONX2	3SOCCER PLAYFIELDX1	4SUPPORT BRACEX2
5	6CABINET FOR BILLIARDX1	7LEFT LEGX2	8RIGHT LEGX2
9END LEG BRACEx2	106X30MM BOLTx12	1118X6.5MM WASHERx12	123.5X12MMWASHER HEAD SCREWx16
133.5X35MMWASHER HEAD SCREWx12	14ALLEN WRENCHx1	1 PLAYER ROD ASSEMBLYELLOWx1	2 PLAYER ROD ASSEMBLY YELLOWx1
173 PLAYER ROD ASSEMBLY YELLOWx2	181 PLAYER ROD ASSEMBLY REDx1	192 PLAYER ROD ASSEMBLY REDx1	203 PLAYER ROD ASSEMBLY REDx2
21HAND GRIPx8	22END CAPx8	23GOAL BOXx2	24SOCCER BALLx2
25TABLE TENNIS NET SETx1	26HOCKEY PUSHERx2	27HOCKEY PUCKx2	28FELT PADx2
29BILLIARD BALLSx1	30CUE STI CKx2	31CHALKx2	32TRIANGLEx1
33BRUSHx1

MONTAGE

Tipps: Wir empfehlen, dass zwei Erwachsene beim Zusammenbau dieses Spiels zusammenarbeiten.

Wir empfehlen, dass zwei Erwachsene beim Zusammenbau dieses Spiels zusammenarbeiten.

1)Öffnen Sie den Karton Ihres neuen Tischspiels in der Nähe Ihres Spielortes.Wählen Sie ein freier, ebener Boden. Für dieses Spiel sind mindestens zwei Erwachsene zum Aufbau des Tisches erforderlich.

2) Entnehmen Sie den gesamten Inhalt aus dem Karton und überprüfen Sie, ob alle aufgelisteten Teile wie in der Teileliste gezeigt.

HINWEIS: Die Spielerstangen sind vormontiert. Wir empfehlen die Verwendung der Bodenkarton als saubere, flache Arbeitsfläche zum Schutz des Spiels. Vorsichtig schneiden oder Reißen Sie die vier Kartonecken ab, so dass die Unterseite nun Ihre Arbeitsfläche ist.

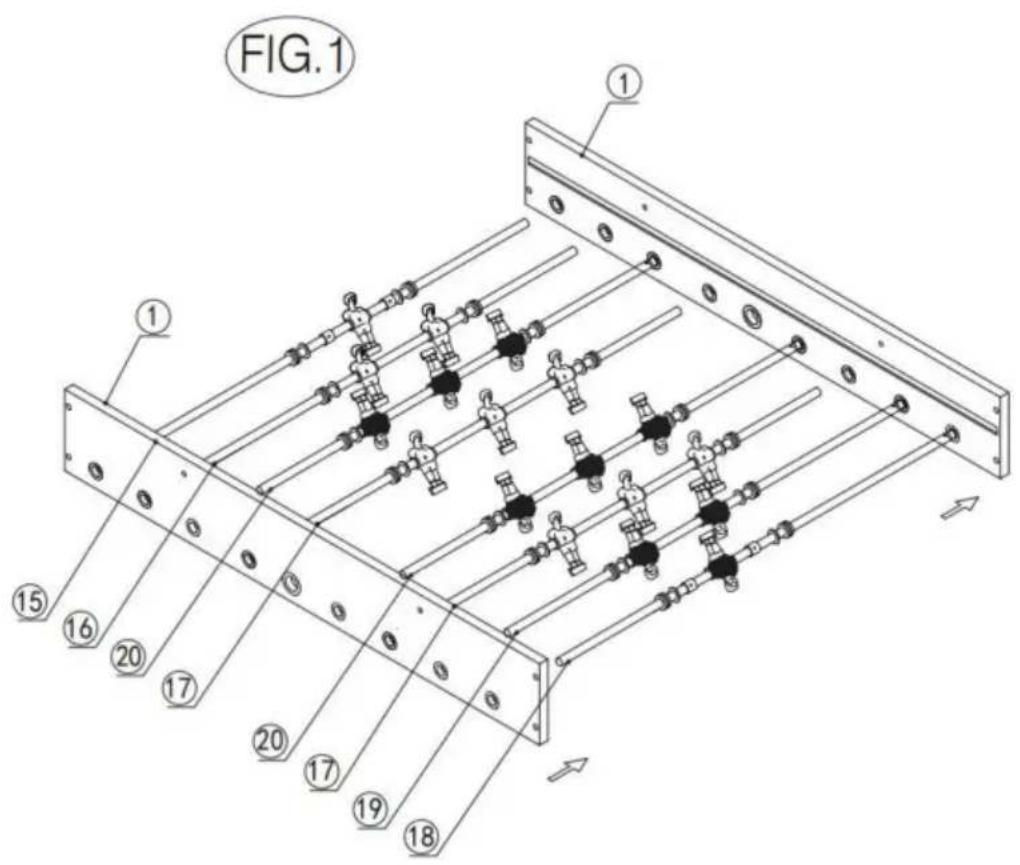

FIG. 1 ① ① ① ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

3) Legen Sie eine Seitenschürze (#1) mit der geschlitzten Seite nach innen und die fertige Kante nach unten. Schieben Sie die Player-Stangen (№ 15 bis № 20) durch den Player Stangenbuchse in der in Abb. 1 gezeigten Reihenfolge. HINWEIS: Stellen Sie sicher, dass der Spieler Die Spieler beider Teams müssen in die gleiche Richtung blicken.

Richtung.

4) Schieben Sie nun die andere Seitenschürze (№ 1) mit der geschlitzten Seite nach innen über die anderen Enden der Spielerstangen.

5) Befestigen Sie eine Endschürze (№ 2) zwischen den Seitenschürzen (№ 1) mit zwei
Unterlegscheibenkopfschrauben (№ 13) pro Seite. HINWEIS: Lassen Sie die Verbindungen locker – ziehen Sie die Schrauben zu diesem Zeitpunkt noch nicht fest an.

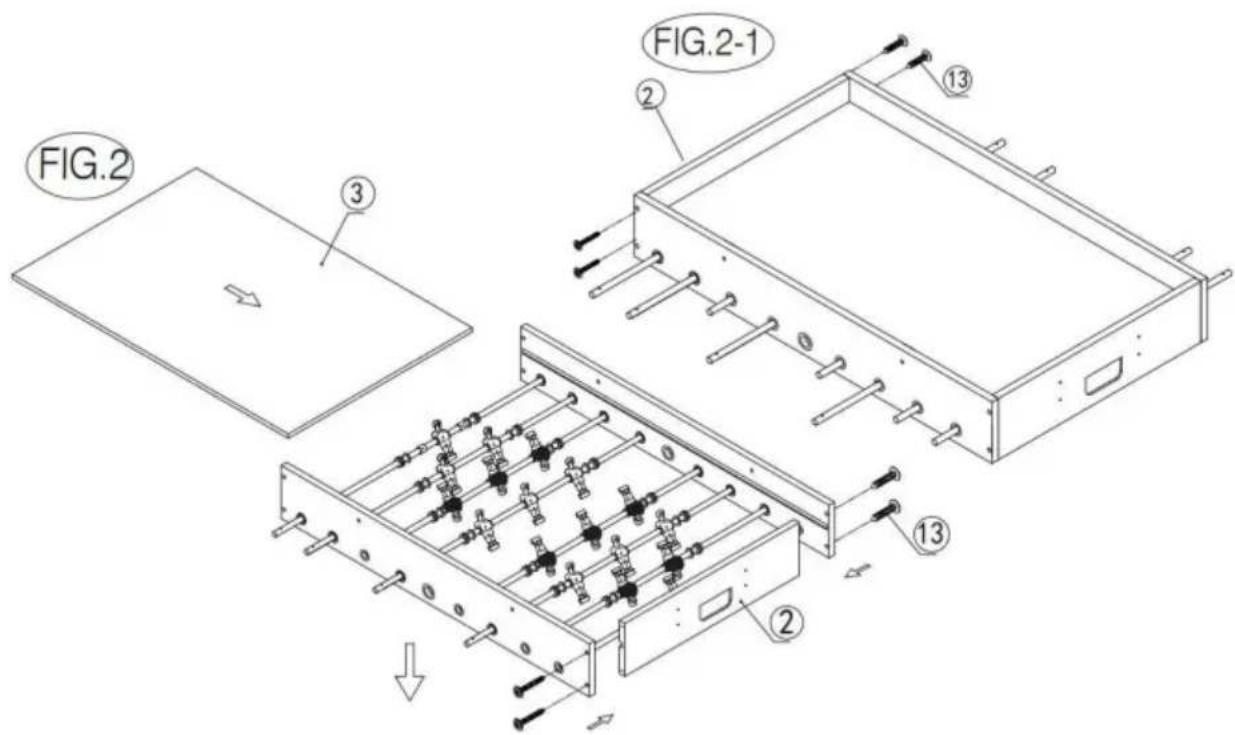

6) Schieben Sie das Spielfeld (№ 3) mit der Grafik nach unten, wie in Abb. 2 gezeigt. Wenn das Feld nicht reibungslos gleitet, überprüfen Sie, ob Sie die Schrauben zu fest angezogen haben oder ob das Spielfeld nicht im Schlitz hängen geblieben ist.
7) Wiederholen Sie Schritt 5, um die andere Endschürze (№ 2) mit zwei Unterlegscheibenschrauben (№ 13) pro Seite an den Seitenschürzen (№ 1) zu befestigen. Siehe Abb. 2-1.

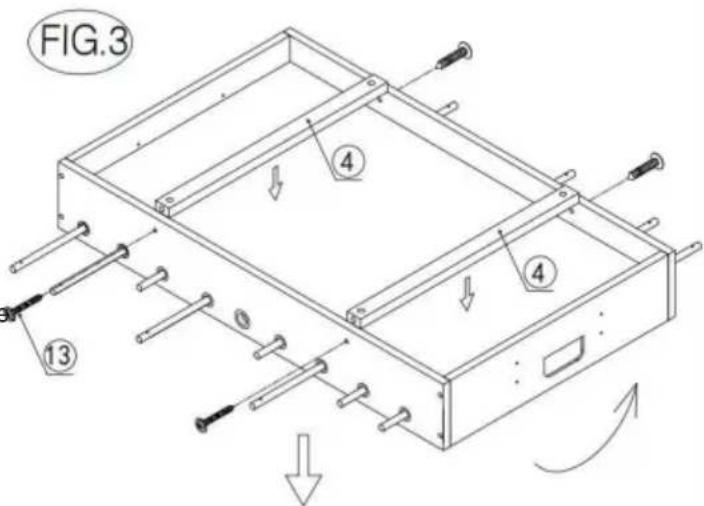

8) Platzieren Sie zwei Stützstreben (#4) auf dem Spielfeld (#3) als wie in Abb. 3 gezeigt. Befestigen Sie sie Verwenden Sie dazu zwei

Unterlegscheibenschrauben (№ 13) pro Seite Abb. 3.

FIG.3 ④ ④ ⑬ ⑬

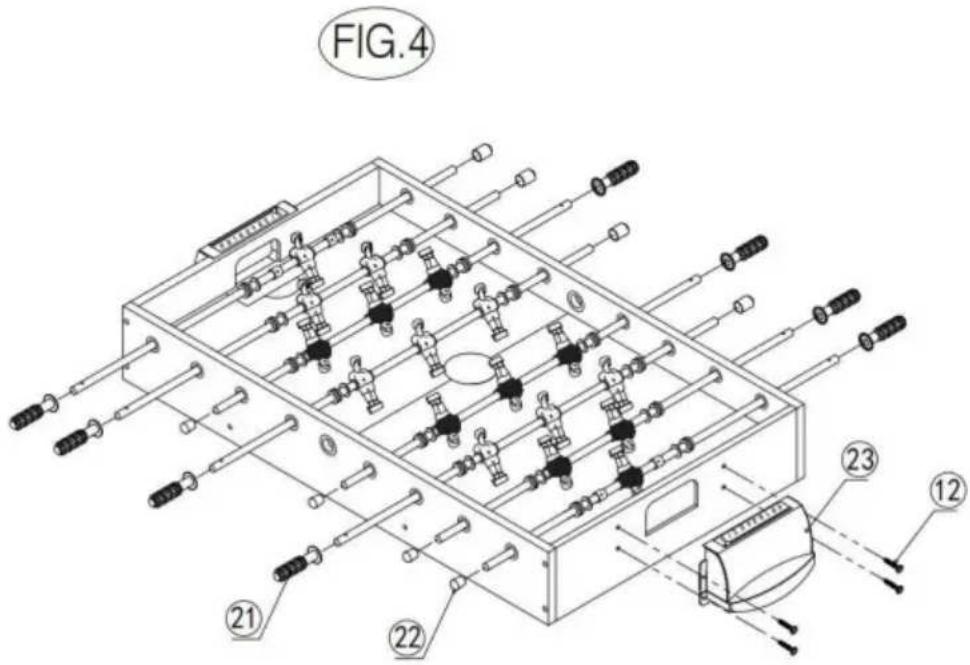

9) Bringen Sie Handgriffe (#21) und Endkappen (#22) an den Spielerstangen an.

HINWEIS: Um die Griffe leichter anzubringen, sprühen Sie ein wenig Fenster

vor dem Einbau die Stangenenden mit einem Reiniger einreiben und mit einem

Hammer. Siehe Abb. 4.

10) Befestigen Sie die Torkästen (#23) mit vier Unterlegscheiben an den Endschürzen.

Schrauben (#12) pro Torkasten.

FIG.4 21 22 23 12

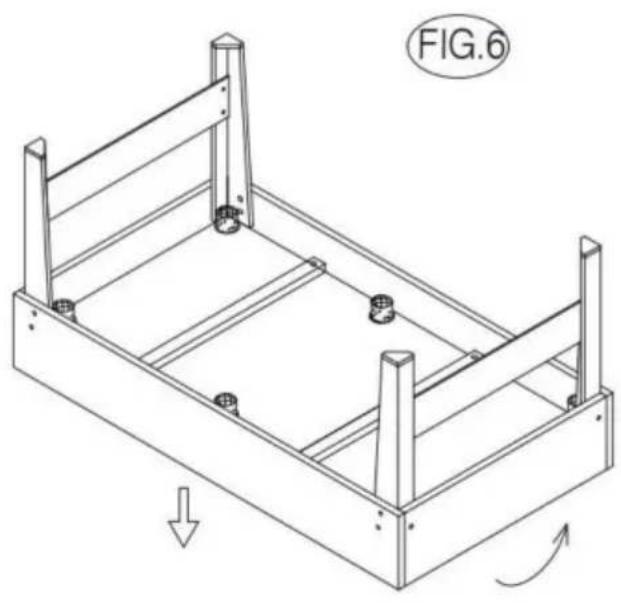

11) Befestigen Sie die linken (#7) und rechten (#8) Beine am Schrank (#6) mit drei

Schrauben (№ 10) und drei Unterlegscheiben (№ 11) pro Bein. Siehe Abb. 6.

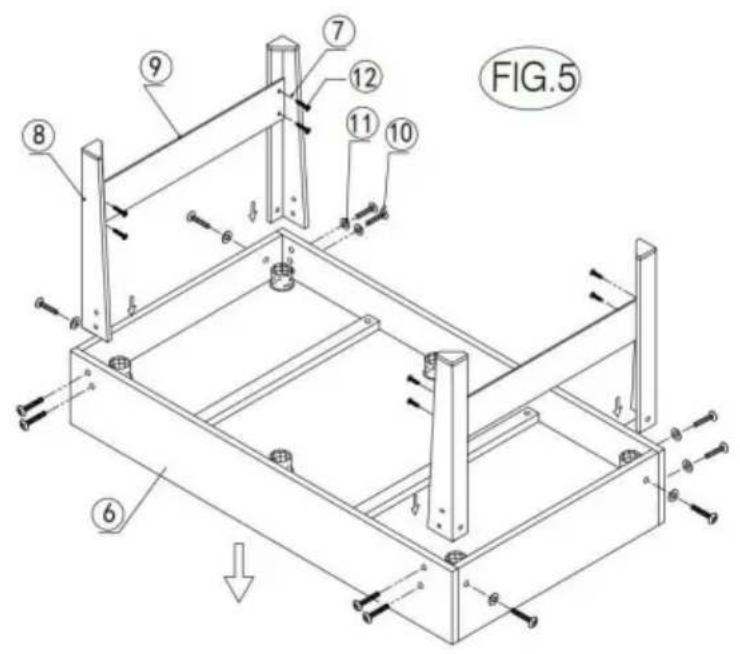

12) Befestigen Sie die beiden Endbeinstreben (#9) mit zwei Unterlegscheiben an den Beinen.

Schrauben (№ 12) pro Bein. Siehe Abb. 5.

13) Heben Sie den Tisch mit Hilfe von zwei kräftigen Erwachsenen vom Boden hoch, drehen Sie ihn um und stellen Sie ihn

Tisch auf den Beinen an dem Ort, an dem Sie spielen werden. Gehen Sie zurück und stellen Sie sicher, dass alle

die Anschlüsse sind dicht.

FIG.5 ⑥ ⑧ ⑨ ⑦ ⑫ ⑪ ⑪ ⑩

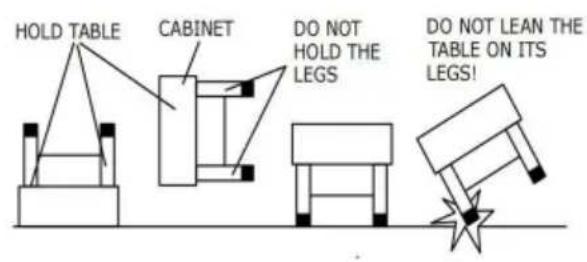

ACHTUNG: Zum Umdrehen des Tisches wie gezeigt werden zwei starke Erwachsene empfohlen.

1. Greifen Sie den Tisch auf dem Boden.
2. Drehen Sie den Tisch um.
3. Stellen Sie es mit allen vier Füßen gleichzeitig auf den Boden

Lesen und verstehen Sie alle Anweisungen, bevor Sie diesen Air-Hockey-Tisch verwenden.

Der Betreiber muss grundlegende Vorsichtsmaßnahmen treffen, um das Risiko von Personenschäden zu verringern.

Verletzungen und/oder Schäden am Gerät zur Folge haben.

Bewahren Sie dieses Handbuch auf, um Sicherheitshinweise, Vorsichtsmaßnahmen, Bedienungs- oder Inspektionshinweise zu erhalten. und Wartungsanweisungen.

Bitte machen Sie sich mit den Gefahrenhinweisen in dieser Anleitung vertraut.

Hinweis ist ein Hinweis auf die Möglichkeit von Sachschäden, Verletzungen oder Tod, wenn bestimmte Anweisungen nicht befolgt werden.

WARNUNG!

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (erworben durch wiederholte Verwendung) ersetzen Sie die strikte Einhaltung der Werkzeugsicherheitsregeln. Wenn Sie dieses Werkzeug verwenden Wenn Sie dies unsicher oder falsch tun, können Sie schwere Verletzungen erleiden.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.

2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während Montage.

3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.

4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.

5. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

6. Gewichtskapazität und andere Produktfunktionen gelten für richtig und Nur komplett montiertes Produkt.

7. Auf einer flachen, ebenen, harten und glatten Oberfläche montieren, die sicher Unterstützt einen voll beladenen Weinschrank.

WARTUNG/Service Lassen Sie

Ihren Airhockey-Tisch von qualifiziertem Personal reparieren und verwenden Sie nur dieselben Ersatzteile. Dadurch wird die Sicherheit des Airhockey-Tisches gewährleistet. Eine staubige, feuchte oder korrosive Umgebung kann Schäden an einem Airhockey-Tisch verursachen. Um Fehlfunktionen des Airhockey-Tisches vorzubeugen, entfernen Sie den Staub regelmäßig mit einem sauberen, trockenen Reinigungstuch. Bitte beachten Sie, dass eine mangelnde Wartung zum Erlöschen der Garantiezeit führen kann. Wenn der Airhockey-Tisch modifiziert wurde oder wenn Sie versuchen, den Airhockey-Tisch ohne Zustimmung des autorisierten Vertreters des Herstellers zu öffnen, erlischt die Garantie dieses Weinschranks.
