Produkttyp	Fleraktivitetsbord 4 i 1
Märke	Vevor
Modell	SUM-4824-4K
Mått (L x B x H)	1220 x 690 x 820 mm
Huvudmaterial	Mellanhård fiberboard (MDF)
Vikt	Cirka 25 kg (uppskattning)
Strömförsörjning	Ingen (manuellt spel)
Inkluderade aktiviteter	Air hockey, bordsfotboll, bordtennis, biljard
Poängsystem	Manuell poängräkning
Antal spelare	2 till 4 beroende på aktivitet
Montering krävs	Ja (rekommenderas av 2 vuxna)
Inkluderade tillbehör	8 handtag, 8 ändstycken, 2 mållådor, 2 fotbollar, 2 hockeyputtrar, 2 puckar, 2 biljardköer, 16 biljardbollar, krita, triangel, borste, tennisnät, etc.
Underhåll och rengöring	Rengör med en torr och ren trasa. Undvik fukt och överdrivet damm.
Säkerhet	Vuxenövervakning krävs. Klättra inte på bordet. Små delar - kvävningsrisk för barn under 3 år.
Reservdelar	Tillgängliga via Vevors kundtjänst
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - SUM-4824-4K Vevor

Vilken svårighetsgrad har monteringen?

Monteringen är utformad för två vuxna och tar cirka 30–60 minuter. Alla nödvändiga verktyg medföljer (insexnyckel). Följ stegen i manualen.
Vi rekommenderar en plan och ren yta.

Hur byter man mellan spelen?

Bordet är förinställt med flera utbytbara ytor. För bordtennis, sätt upp det medföljande nätet. För biljard, placera bollarna och använd köerna. För bordsfotboll, stängerna är redan monterade. För air hockey, använd puckarna och puttrarna.
Se instruktionerna för varje omvandling.

Vad gör jag om en del saknas eller är skadad?

Kontakta Vevors kundtjänst via www.vevor.com/support. Ha ditt ordernummer och dellistan till hands.
De skickar reservdelar gratis under garantiperioden.

Vilket underhåll kräver bordet?

Torka regelbundet av ytan med en mjuk, torr trasa för att undvika dammansamling. Använd inte aggressiva flytande produkter.
Kontrollera regelbundet att skruvar och bultar är åtdragna.

Är bordet lämpligt för barn?

Ja, men vuxenövervakning rekommenderas. Inte lämpligt för barn under 3 år på grund av små delar (bollar, puckar).
Se till att bordet är stabilt och står på en hård yta.

Kan jag använda bordet utomhus?

Nej, den är endast avsedd för inomhusbruk. Fukt och temperaturvariationer kan skada MDF.
Placera den på en torr plats skyddad från direkt solljus.

Vilka sporter finns tillgängliga?

Detta 4-i-1-bord möjliggör spel av air hockey, bordsfotboll, bordtennis och biljard.
Varje spel har sina egna medföljande tillbehör.

Hur rengör man speldukarna eller mattan?

Använd en dammsugare med mjuk borste eller en luddroller för att ta bort damm. För fläckar, använd en lätt fuktad trasa och torka omedelbart.
Gnugga aldrig kraftigt.

Är bordet stabilt?

Ja, benen är förstärkta med distanser och stöd. Se till att alla bultar är ordentligt åtdragna under monteringen.
Placera bordet på ett plant och hårt golv.

Vad gör jag om bordsfotbollsstängerna fastnar?

Kontrollera att stängerna är korrekt inriktade och att skruvarna på förklädena inte är för hårt åtdragna. Lite torrt smörjmedel (WD-40) kan hjälpa.
Se manualen för justering.

BRUKSANVISNING SUM-4824-4K Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MANUELL POÄGGNING - LUFTHOCKEYBORD MODELL: SUM-4824-4K

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

MANUELL POÄGGNING - LUFT HOCKEYBORD

MODELL: SUM-4824-4K

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Tack så mycket för att du valde detta Air Hockey-bord. Vänligen läs allt av instruktionerna innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

SÄKERHETSRÅD

SÄKER ARBETSPRAKSIS

ÿ Inspektera alltid målstolpen och nätet för defekter före användning och byt ut skadade delar. ÿ

Använd inte målet med defekta delar. ä Målet

måste alltid fästas vid marken. Vikter som ska användas på hårda ytor.

ÿ Klättra aldrig upp på bordet. Följ alltid säkerheten instruktioner.

ÿ Vi rekommenderar att vuxna övervakar monterings- och användningsprocessen. Tappa inga tunga föremål på skrivbordet.

ÿ Vid demontering av målet, se till att alla beslag packas bort, och att ingen lämnas kvar på spelytan.

WARNING:

Lösa pinnar kan orsaka skada. Försiktighet bör iakttas när du använder en klubba eftersom felaktig användning kan orsaka skada.

Kvävningsrisk--leksaken innehåller små bollar och eller små delar. Ej för barn under 3 år

SPECIFIKATIONER

Modell	SUM-4824-4K
Produktstorlek L x B x H	1220*690*820mm
Material	Träfiberskiva med medeldensitet
Poängmodell	Manuell poängsättning
Montering krävs	Ja
Sport	Bordsbiljard, airhockey, bordtennis, bordsfotboll

Behåll dina instruktioner innan du försöker montera, vänligen läs genom denna instruktionsbok för att bekanta dig med alla delar och monteringssteg. Vi berömde att två vuxna monterar detta spel, vänligen se dellistan nedan och se till att alla delar har ingått.

DELLISTA

Obs: Se artikelnummer och se till att alla delar ingår.

1	2END APRONX2	3SOCCER PLAYFIELDX1	4SUPPORT BRACEX2
5	6CABINET FOR BILLIARDX1	7LEFT LEGX2	8RIGHT LEGX2
9END LEG BRACEx2	106X30MM BOLTx12	1118X6.5MM WASHERx12	123.5X12MMWASHER HEAD SCREWx16
133.5X35MMWASHER HEAD SCREWx12	14ALLEN WRENCHx1	1 PLAYER ROD ASSEMBLYELLOWx1	2 PLAYER ROD ASSEMBLY YELLOWx1
173 PLAYER ROD ASSEMBLY YELLOWx2	181 PLAYER ROD ASSEMBLY REDx1	192 PLAYER ROD ASSEMBLY REDx1	203 PLAYER ROD ASSEMBLY REDx2
21HAND GRIPx8	22END CAPx8	23GOAL BOXx2	24SOCCER BALLx2
25TABLE TENNIS NET SETx1	26HOCKEY PUSHERx2	27HOCKEY PUCKx2	28FELT PADx2
29BILLIARD BALLSx1	30CUE STI CKx2	31CHALKx2	32TRIANGLEx1
33BRUSHx1

MONTERING

Tips: Vi rekommenderar att två vuxna arbetar tillsammans för att sätta ihop detta spel. Vi rekommenderar att två vuxna arbetar tillsammans för att sätta ihop detta spel.

1) Öppna kartongen till ditt nya bordsspel nära där du ska spela. Välj en klart plan golv. Det här spelet kräver minst två vuxna för att montera bordet.
2) Ta bort allt innehåll från kartongens insida och kontrollera att du har allt listade delar som visas i reservdelslistan.

OBS: Spelarstavarna är förmonterade. Vi föreslår att du använder

bottenkartong som ett rent plant arbetsområde för att skydda viltet. Skär försiktigt eller riv de fyra kartonghörnen så att botten nu är ditt arbetsområde.

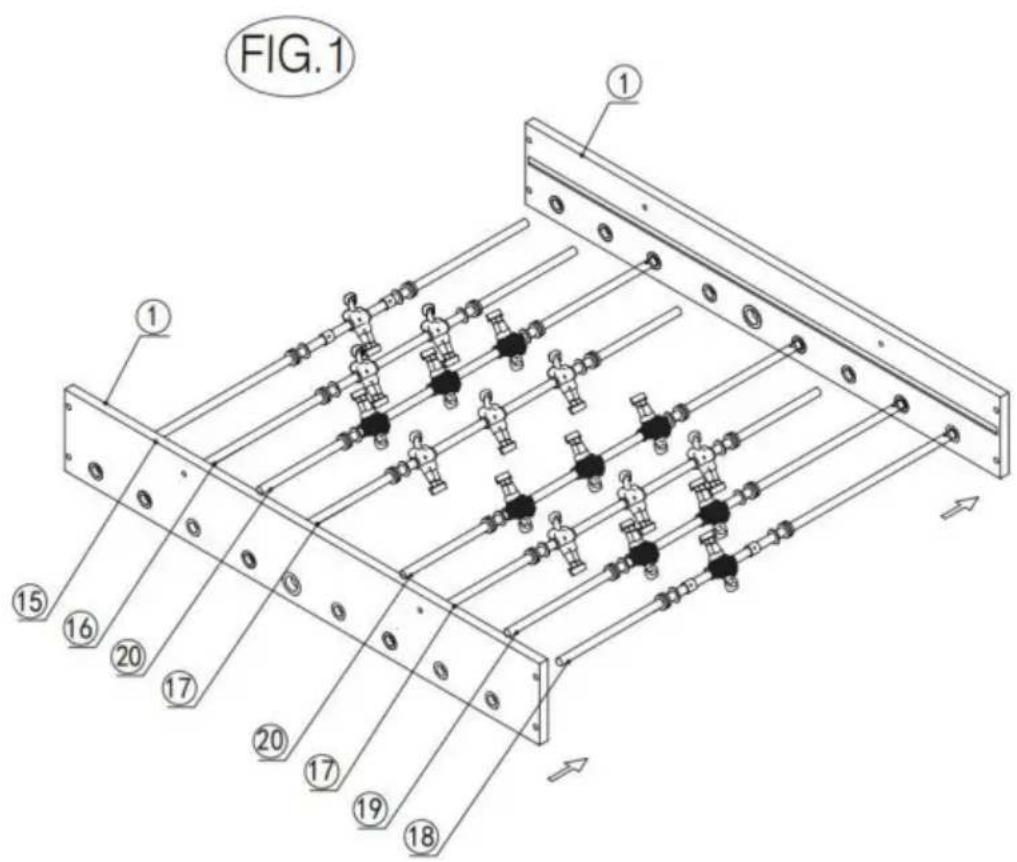

FIG. 1 ① ① ① ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

3) Placera ett sidoförkläde (#1) med den slitsade sidan inåt och den färdiga kanten nedåt. Skjut spelarstavarna (#15 till #20) genom spelaren

Stångbussning i den ordning som visas i FIG.1.OBS: Se till att spelaren

stavar är korrekt installerade. Spelarna för varje lag måste vara vända mot samma sak riktning.

4) Skjut nu det andra sidoförklädet (#1) över de andra ändarna av spelarstavarna med den slitsade sidan inåt.

5) Fäst ett ändförkläde (#2) mellan sidoförkläden (#1) med två av brickhuvudets skruvar (#13) per sida. OBS: Lämna anslutningarna lösa - Dra inte åt skruvarna ordentligt just nu.

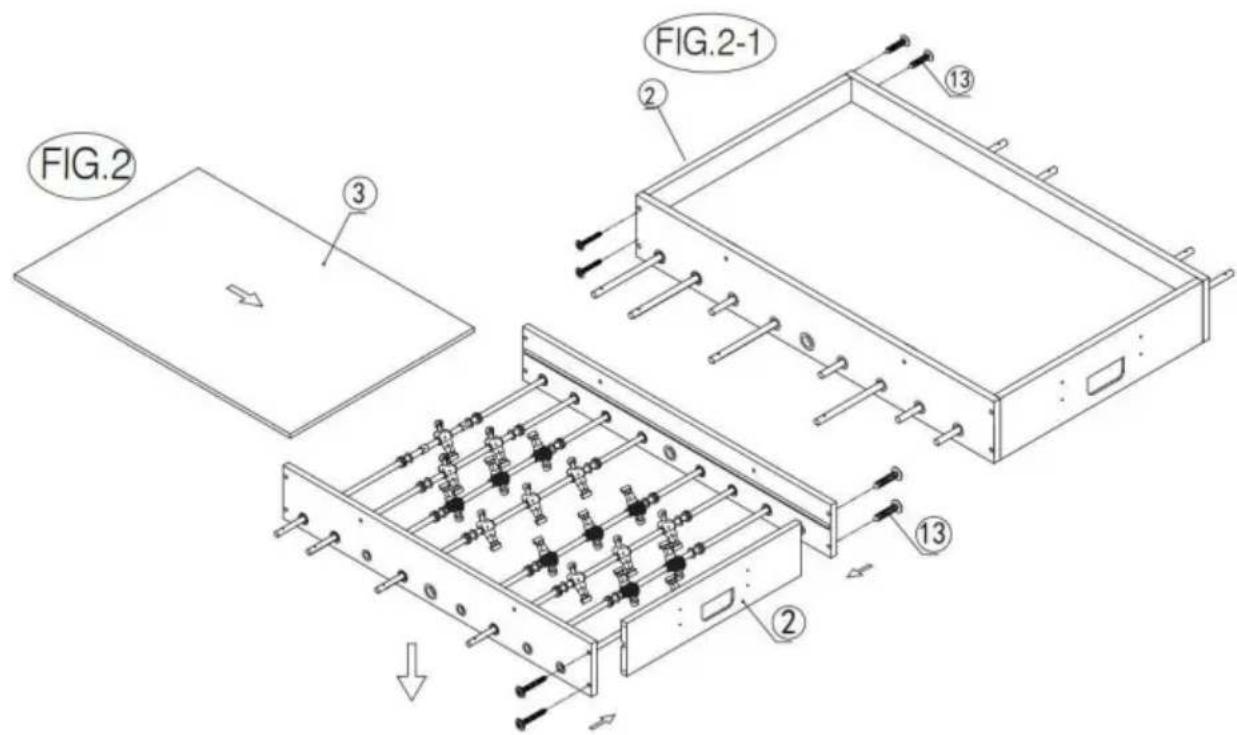

6) Skjut spelfältet (#3) med grafiken nedåt som visas i FIG 2. Om fältet inte glider smidigt, kontrollera att du inte har dragit åt några skruvar för hårt eller att spelet inte fångas upp av spåret.
7) Upprepa steg 5 för att fästa det andra ändförklädet (#2) på sidoförkläden (#1) med två av brickhuvudets skruvar (#13) per sida. Se FIG.2-1

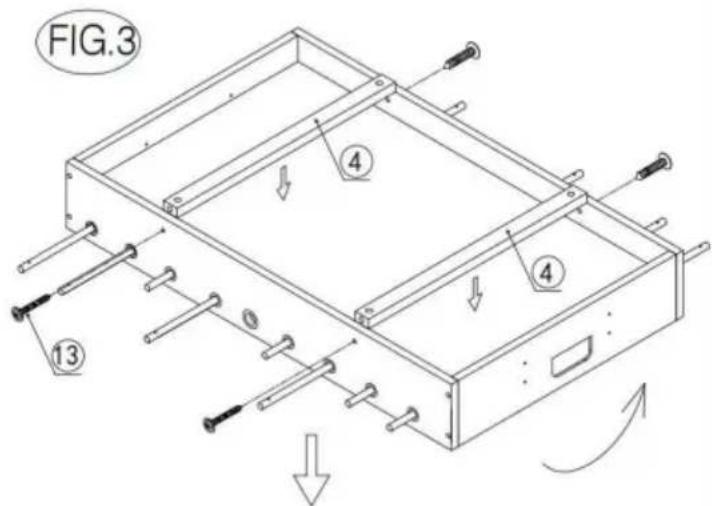

8) Placera två stödstag (#4) på spelfältet (#3) som som visas i FIG.3. Fäst dem med två av brickhuvudets skruvar (#13) per sida. Se FIG.3.

FIG.3 ④ ④ ⑬ ⑬

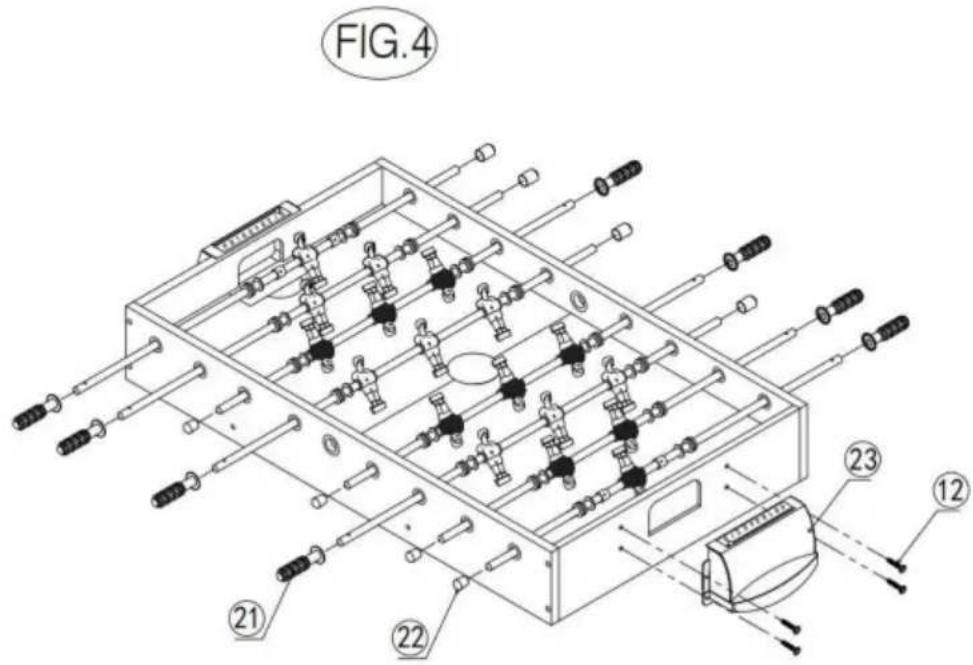

9) Sätt handgrepp (#21) och ändlock (#22) på spelarstavarna i order.OBS: För att göra handtagen lättare att fästa, spraya ett litet fönster rengöringsmedel på stavändarna före installation och knacka försiktigt på med a hammare. Se FIG.4.

10) Fäst målboxar (#23) på ändförkläden med hjälp av fyra brickhuvuden Skruvar (#12) per mållåda.

FIG.4 21 22 23 12

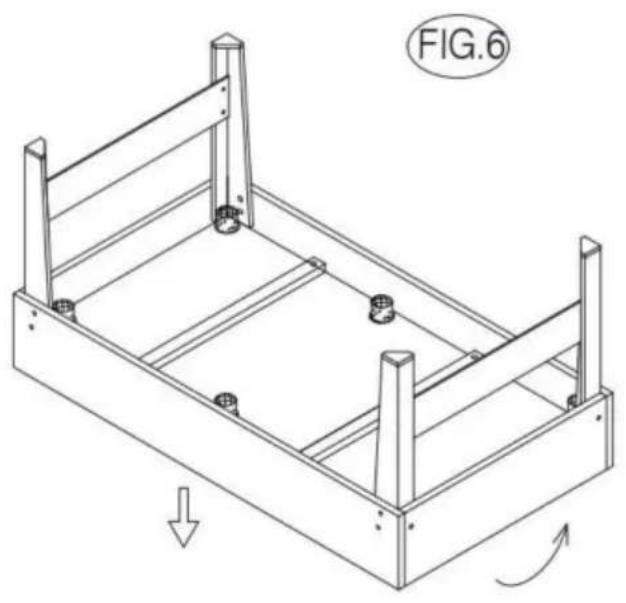

11) Fäst vänster (#7) och höger (#8) ben på skåpet (#6) med tre av Bultar (#10) och tre brickor (#11) per ben. Se FIG.6.

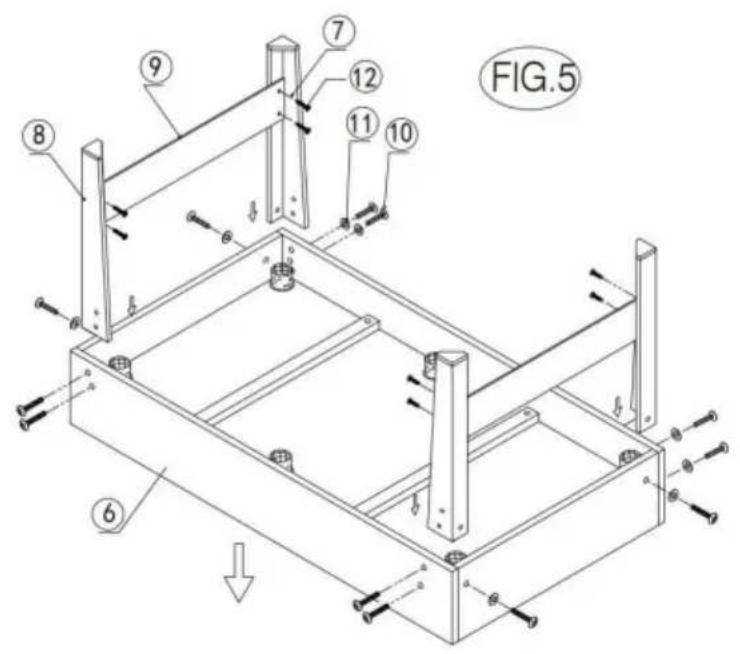

12) Fäst de två ändbensstöden (#9) på benen med två av brickhuvudet Skruvar (#12) per ben. Se FIG.5.
13) Lyft bordet från golvet med två starka vuxna, vänd på det och ställ bord på benen på den plats där du ska spela. Gå tillbaka och se till att alla anslutningarna är täta.

FIG.5 ⑥ ⑧ ⑨ ⑦ ⑫ ⑪ ⑪ ⑩

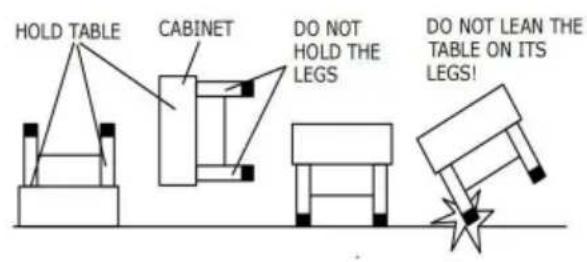

WARNING: Två starka vuxna rekommenderas att vända bordet enligt bilden.

1. Ta tag i bordet på marken.
2. Vänd på bordet.
3. Placera den på alla fyra fötterna samtidigt på marken

Läs och förstå alla instruktioner innan du använder detta Air Hockey-bord.

Operatören måste följa grundläggande försiktighetsåtgärder för att minska risken för personskador skada och/eller skada på utrustningen.

Spara denna handbok för säkerhetsvarningar, försiktighetsåtgärder, drift eller inspektion och underhållsinstruktioner.

Vänligen bekanta dig med faromeddelandena som finns i denna manual. A

meddelande är en varning om att det finns risk för egendomsskada, personskada eller dödsfall om vissa instruktioner inte följs.

WARNING!

LÄT INTE tröst eller förtrogenhet med produkten (vinns genom upprepad användning) ersätta strikt efterlevnad av verktygssäkerhetsreglerna. Om du använder det här verktyget på ett osäkert eller felaktigt sätt kan du drabbas av allvarliga personskador.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.

2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.

3. Håll monteringsområdet rent och väl upplyst.

4. Håll åskådare borta från området under monteringen.

5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller medicin.

6. Viktkapacitet och andra produktegenskaper gäller för korrekt och endast färdigmonterad produkt.

7. Montera på en plan, jämn, hård och slät yta som kan säkert stöder ett fullastat vinskåp.

UNDERHÅLL/service Låt kvalificerad

personal reparera ditt airhockeybord med endast samma reservdelar. Detta kommer att säkerställa att säkerheten för airhockeybordet bibehålls. En dammig, fuktig eller frätande miljö kan orsaka skador på ett airhockeybord. För att förhindra funktionsfel i airhockeybordet, rengör dammet regelbundet med en ren torr rengöringsduk. Observera att bristande underhåll kan leda till att garantiperioden upphävs. Om airhockeybordet har modifierats, eller om du försöker öppna airhockeybordet utan tillstånd från tillverkarens auktoriserade representant, kommer garantin för detta vinskåp att vara ogiltig.

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
