GEBRUIKSAANWIJZING D43-F Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produ is afhankelijk van het product dat u hebt ontvangen. Neemt u het o

kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

1. VEILIGHEID INSTRUCTIES

DEZE MACHINE KAN ERNSTIG LETSEL VEROORZAKEN. Lees de instructies zorgvuldig door voor het bedienen, voorbereiden, onderhouden, starten en stoppen van de machine. Leer meer over alle bedieningselementen en het juiste gebruik van de machine.

- WAARSCHUWING! Bij het gebruik van dit type gereedschap moeten altijd d basisvoorzorgsmaatregelen in acht worden genomen om het risico op brand, elektrische schokken en letsel te verminderen.

- Lees alle instructies zorgvuldig door voordat u dit product gebruikt en bewa deze instructies. Zorg ervoor dat u bekend bent met alle handelingen die in gebruiksaanwijzing worden beschreven. Dit product mag alleen worden bediend en bediend door ervaren personen. gebruikers.

- Als u dit apparaat aan anderen geeft, geef hen dan ook deze gebruiksaan mee.

- Ook lezen alle markeringen op de product. De symbolen op de hulpmiddele uitgelegd in de handmatig.

- Gebruik deze machine zoals beschreven in deze gebruiksaanwijzing. Het is strengste verboden dit gereedschap te gebruiken voor andere toepassingen dan die beschreven in deze gebruiksaanwijzing. handmatig.

- Als u deze instructies niet opvolgt, kan dit leiden tot ernstig letsel en in s gevallen tot: dood.

- Dit product is uitsluitend bedoeld voor privégebruik. Gebruik het niet voor commerciële doeleinden.

- Laat deze instructies nooit door mensen die niet bekend zijn met deze inst of door kinderen gebruiken. product.

- Nationale regelgeving kan het gebruik van de machine.

- Personen jonger dan 18 jaar mogen dit niet gebruiken product

- Houden in verstand Dat de exploitant of gebruiker is verantwoordelijk voor ongelukken of risico's naar ander personen of hun eigendom.

- Doen niet gebruik de hulpmiddel als Jij Zijn dronken, moe, onder de invloe medicijnen of ziek. Doen niet gebruik het gereedschap gebruiken als u niet in goede fysieke conditie verkeert.

- Dit gereedschap is bedoeld voor gebruik buitenshuis. Gebruik het nooit. binnenshuis.

- Laat kinderen nooit de machine;

- Vermijd het gebruik ervan terwijl er mensen, vooral kinderen, in de buurt z rondom;

- Jurk op de juiste manier! Doen niet dragen loszittend pasvorm - kleding of sieraden Dat kan zijn gevangen in bewegende delen. Het gebruik van stevige handschoenen, antislipschoenen en een veiligheidsbril is aanbevolen;

- Zet de motor af of koppel hem los voor:

o het schoonmaken of opruimen van een verstopping;

o het controleren, onderhouden of werken aan de machine;

o bij het verstellen van de werkpositie van het snijapparaat.

- Ga voorzichtig om met brandstof; het is licht ontvlambaar. Voeg nooit brand toe aan een machine met draaiende motor of wanneer deze heet is. Adem brandstofdampen niet in, want deze zijn giftig;

- Probeer de machine niet te repareren, tenzij u daartoe gekwalificeerd bent.

- Gebruik de machine niet met een beschadigd of overmatig versleten snijvlak apparaat;

- Naar verminderen de risico van vuur, houden de motor En geluiddemper vr brokstukken, bladeren of overmatige smeerolie;

- Zorg er altijd voor dat alle handgrepen en beschermkappen zijn geïnstalleerd wanneer u de machine bedient. Probeer nooit een onvolledige machine of een machine met een ongeoorloofde wijziging

- Bij het transporteren of opslaan van de machine dient u altijd de snijbeveil installeren indien aanwezig;

- Altijd zijn bewust van jouw omgeving En betalen aandacht naar mogelijk ge Dat kan niet gehoord worden door het lawaai van de machine.

- Houden mensen En dieren weg van de werk gebied. Kinderen En mensen Doen niet weet hoe je dit gereedschap moet gebruiken, raak het niet aan er hanteer het niet Het.

- Gebruik het product alleen bij daglicht of onder goede kunstmatige belichting licht.

- Draag bij het gebruik van de machine altijd volledige beschermende uitrustir waaronder een helm, een beschermend masker, gehoorbescherming,

handschoenen, antislipschoenen en beschermende kleding. kleding.

• Draag geschikte kleding. Draag geen losse of losgeknoopte overhemden. Draag geen sieraden die kunnen komen in contact met verhuizen onderdelen. Als Jij hebben lang haar, stropdas hen omlaag En draag een passende veiligheidsbrihelm.
• Gebruik het product niet als de beschermkappen of schilden beschadigd zijn plaats.
• Houd uw handen en voeten te allen tijde uit de buurt van het apparaat, v wanneer u het gereedschap uit- en inschakelt.
• Gebruik het gereedschap niet in een ruimte met slechte ventilatie. Gasemiss kunnen leiden totblessure.
• Werk niet bij regen en slecht weer. Gebruik het gereedschap niet in vochti ruimtes.locaties.
• Gebruik het gereedschap niet in de aanwezigheid van ontvlambare vloeistoffe of gassen.
• Voorzichtigheid: De machine releases gassen wanneer Het is gebruikt.

Voorkomen komst naar binnen contact met deze gassen.

• Houden de werk gebied duidelijk. Voor werkend, inspecteren de werk gebieverwijderen elk materialen of voorwerpen die ongelukken kunnen veroorzaken.
• Forceer de hulpmiddel.
• Houden de hulpmiddel En oefening schoon voor beter En veiliger prestatie. Volgen de instructies in deze handleiding om de accessoires.
• Altijd inspecteren de machine voor En na operatie. Als de hulpmiddel is beschadigd of defect, Stop met het gebruik van het gereedschap en breng h een erkende service voor inspectie en reparatie.
• Draai uit de hulpmiddel na gebruik, wanneer Jij vertrekken Het onbeheerd, wanneer veranderen deze accessoires en voor onderhoud.
• Houd de handgrepen droog, schoon en vrij van olie en vet.
• Zijn geconcentreerd wanneer met behulp van de hulpmiddel. Kijk bij Wat Ji maken gevoel En Doen niet gebruik het gereedschap wanneer je moe.
• Plaats de apparatuur in A goed verlicht gebied op A vlak, stabiel, droog En goed geventileerd oppervlak, uit de buurt van ontvlambare materialen en met voldoe ruimte voor vonken en slijpenafval.
• Laat niemand, en vooral geen kinderen, binnen een straal van minimaal vijl

meter rond het werkgebied komen als alle werkzaamheden zijn voltooid. voortgang.

- Stop het gereedschap onmiddellijk bij een storing aan de motor of de AAN/UIT-knop of bij ongebruikelijke storingen. lawaai.

- Wanneer het apparaat niet in gebruik is, moet het op een droge, afgeslote worden opgeborgen, buiten bereik van kinderen.

- Voor met behulp van de product En na elk schok, Alsjeblieft rekening Het borden van dragen of schade. Voer reparaties uit als nodig.

- Schakel altijd de machine:

elke keer dat u het apparaat verlaat onbeheerd;

o voordat je een obstructie;

o voordat u de machine controleert, schoonmaakt of eraan werkt product;

o na het raken van een buitenlandse voorwerp;

elke keer dat het product begint te trillen abnormaal.

- Let op de voet en het snijden verwondingen.

- Inspecteer en onderhoud het product regelmatig. Reparaties mogen uitsluitende worden uitgevoerd door een erkend servicecentrum of een vergelijkbare gekwalificeerde service. specialist.

- Wanneer u het product niet gebruikt, bewaar het dan buiten bereik van kir kinderen.

- Kinderen mogen niet spelen met plastic zakken, lakens en kleine onderdeler Houd ze buiten bereik van kinderen. Er bestaat gevaar voor verstikking!

- Draag het gereedschap altijd met de handgreep vast, nooit de oefening.

- Gebruik het product niet op een gladde ondergrond. oppervlak.

- Gebruik het product niet op steile, gladde ondergrond. hellingen.

- Als de machine heeft geslagen buitenlands objecten, rekening als de hulpmi is beschadigd En brengen Het naar indien nodig repareren.

- Houd alle lichaamsdelen uit de buurt van de loopband machine

- Wees voorzichtig bij gebruik van de machine bij stormachtig weer. Gebruik machine niet tijdens bliksem, onweer en slecht weer. algemeen.

Brandstofbehandeling

- Wees zeer voorzichtig bij het omgaan met brandstoffen. Ze zijn brandbaar dampen Zijn explosief.

• Gebruik alleen een goedgekeurde houder.
• Verwijder nooit de tankdop en vul nooit brandstof bij terwijl de machine aan Schakel het apparaat uit en laat de motor en de uitlaatcomponenten afkoelen voordat u het gebruikt. tanken.
• Niet doen rook.
• Tank nooit in een kamer
• Nooit winkel de hulpmiddel En de brandstof dienblad binnen waar daar is naakt vlam, zo een als in de buurt van een water verwarming.
• Als brandstof heeft gemorst, Doen niet poging naar begin de machine, M liever beweging Het weg van de morsen voordat u het gaat gebruiken. Maak eventuele morsen.
• Plaats de brandstoftankdop terug en draai deze vast nadat tanken.
• Volg de instructies in deze handleiding voor het vullen van het gereedsch brandstof.

Tijdens onderhoud en opslag

• Stop het gereedschap en wacht tot het stopt. Zorg ervoor dat alle bewegdelen tot stilstand zijn gekomen. stilstand.
• Laat de machine afkoelen voordat u inspectie, afstellingen, onderhoud, ser en onderhoud uitvoert. opslag.

Resterende risico's

Zelfs als u dit product volgens alle veiligheidsvoorschriften gebruikt, blijven de potentiële risico's op letsel en schade bestaan. De volgende gevaren kunnen zich voordoen binnen de structuur en het ontwerp van dit product:

• Daar Zijn schadelijke gevolgen voor de gezondheid vanwege de trillingsemissie indien het product gedurende langere tijd wordt gebruikt of niet op de juiste wijze wordt beheerd en onderhouden.
• Bij het gebruik van de snijfunctie bestaat het risico op letsel en schade aan eigendommen door de opzetstukken, kapotte opzetstukken of plotselinge stoten van verborgen voorwerpen.
• Risico op schade aan personen en goederen door vliegen objecten.

• Bij langdurig gebruik van dit product wordt de gebruiker blootgesteld aan trillingen en kan er schade ontstaan de zogenaamde "wit vinger" ziekte. Naar verminderen de risico, Draag handschoenen en houd uw handen warm.

• Raadpleeg onmiddellijk een arts als er symptomen van het "witte vinger"-syndroom optreden. Symptomen van het "witte vinger"-syndroom zijn onder andere: gevoelloosheid, verlies van gevoeligheid, kriebelen, tintelingen, pijn, verlies van kracht, kleurveranderingen of huidaandoeningen. Deze symptomen verschijnen meestal op vingers, handen of polsen. Het risico is groter bij lage temperaturen.

• Er bestaat gevaar voor gehoorverlies als de machine gedurende langere tijd zonder gehoorbescherming wordt gebruikt.

Symbolen

	Waarschuwingssymbool
	Lees de gebruiksaanwijzing
	Draag beschermende uitrusting: beschermende helm, veiligheidsbril glazen, geluid beschermingshelm
	Draag beschermende handschoenen
	Draag beschermende schoenen.
	LET OP: Heet oppervlak
	Niet doen rook

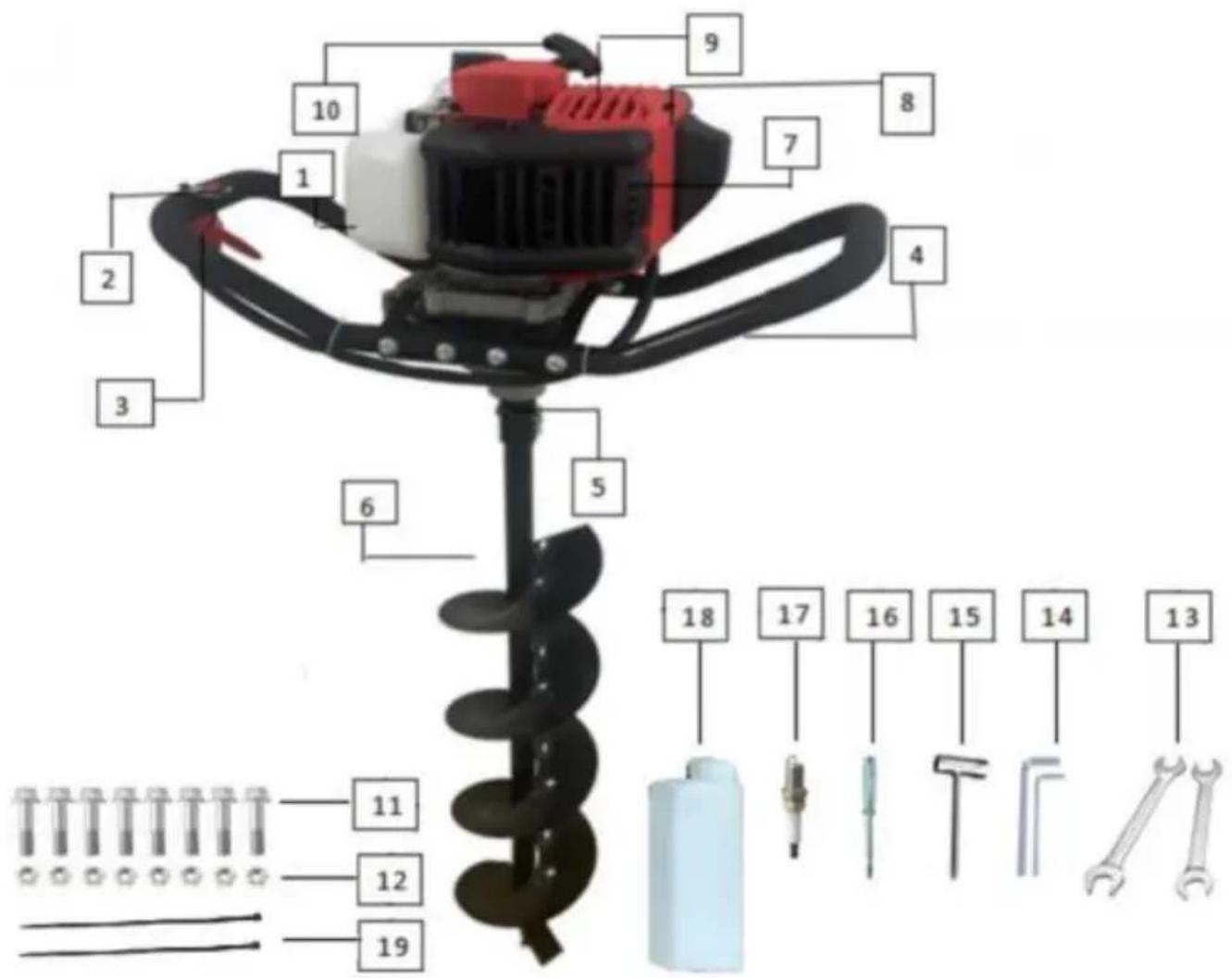

2. UW PRODUCT

a. Beschrijving

Model	D43-F
Motorinhoud	43 cm ^3
Maximaal motorvermogen	1. 2 5kW 7500 tpm
Maximale snelheid van de motor	9 500 tpm
Boeiende snelheid	42 00 ~4500r /min
Stationair toerental	3000 tpm
Volume van de brandstoftank	1,2 liter
Boren van specifieke diameter	20 0mm
Boorsnelheid op maximale snelheid van de machine	240 tpm
Brandstofverbruik bij maximaal motorvermogen	≥700 kg/u
Stookolieverhouding	40:1
Gegarandeerd geluidsvermogen	11 1 dB(A)
Geluidsdruk	Stationair toerental 6 8 .4dB(A)K=3dB(A)
	In werking 93,8 dB(A)K=3dB(A)
Geluid stroom	Stationair toerental88,4 dB(A)K= 3dB(A)
	In werking113,8 dB(A)K= 3dB(A)
Trillingen	Stationair toerental Hoofdhendel5,948 m/s ^2 Hulphandgreep6,812 ms ^2 K=1,5 m/ s ^2
	In werking Hoofdhandgreep20.520ms ^2 K=1,5 m/s ^2 Hulphandgreep20,984 ms ^2 K=1,5 m/s ^2

3. DE BRANDSTOFTANK VULLEN

WAARSCHUWING: Bij het vullen van de tank:

• De boor moet altijd stil staan en afkoelen.
• Rook nooit tijdens het tanken. Er mogen geen vlammen of vonken in de k van de brandstof zijn.
• Probeer niet te tanken als de motor heet is.
• Als er brandstof is gemorst, stop dan onmiddellijk met tanken en start de niet. Ruim de gemorste brandstof op en vul de machine op een andere loca
• Vul de brandstoftank nooit tot aan de flens; er bestaat gevaar voor overlop
• Tank niet in een gesloten en ongeventileerde ruimte.

De brandstof die voor dit gereedschap wordt gebruikt, is een mengsel loodvrije benzine en geregistreerde motorolie.

Gebruik bij het mengen van benzine met olie alleen benzine die geen ethanol of methanol bevat. Loodvrije benzine is een hoogwaardige benzinesoort. Dit helpt schade aan de brandstofleidingen van de motor andere motoronderdelen te voorkomen.

De aanbevolen mengverhouding is 40:1 (zorg ervoor dat de mengverhouding correct is voordat u het product vult).

b) Mengen

• Bereid het mengsel in een schone en lege houder.
• Giet de olie in de houder.
• Giet de brandstof in de tank. Roer het mengsel lang genoeg (meer dan e minuut) om een goede menging te krijgen.

c) Brandstof bijvullen tank

• Draai de dop van de brandstoftank los en verwijder Het.
• Vullen de tank langzaam met het mengsel. Doen niet overschrijden de maximale capaciteit (vullen tot 80% van zijn capaciteit bij voorkeur).
• Plaats de dop terug op de brandstoftank en draai deze vast Het.
• Veeg eventueel gemorste vloeistof rond het apparaat weg. nodig .

Opmerking: Naar voorkomen schade En ongelukken, DOEN NIET GEBRU ANDER MENGSELS EN ANDERE SOORTEN OLIE / BENZINE

D) Opslag van brandstof

De brandstof moet in een schone en veilige container worden bewaar altijd gesloten zijn.

Als u het product gedurende een langere periode niet gebruikt, verwijd dan het brandstofmengsel en giet het in een container.

Laat de brandstof niet te lang in het product zitten. De brandstof kar carburateur verstoppen, waardoor de motor niet goed functioneert.

e) Afvoer van brandstof

Wanneer de brandstof niet meer gebruikt of opgebruikt is, dient u de te leveren bij een erkende afvalverwerkingslocatie. Raadpleeg de lokale wetgeving met betrekking tot de afvoer van brandstof.

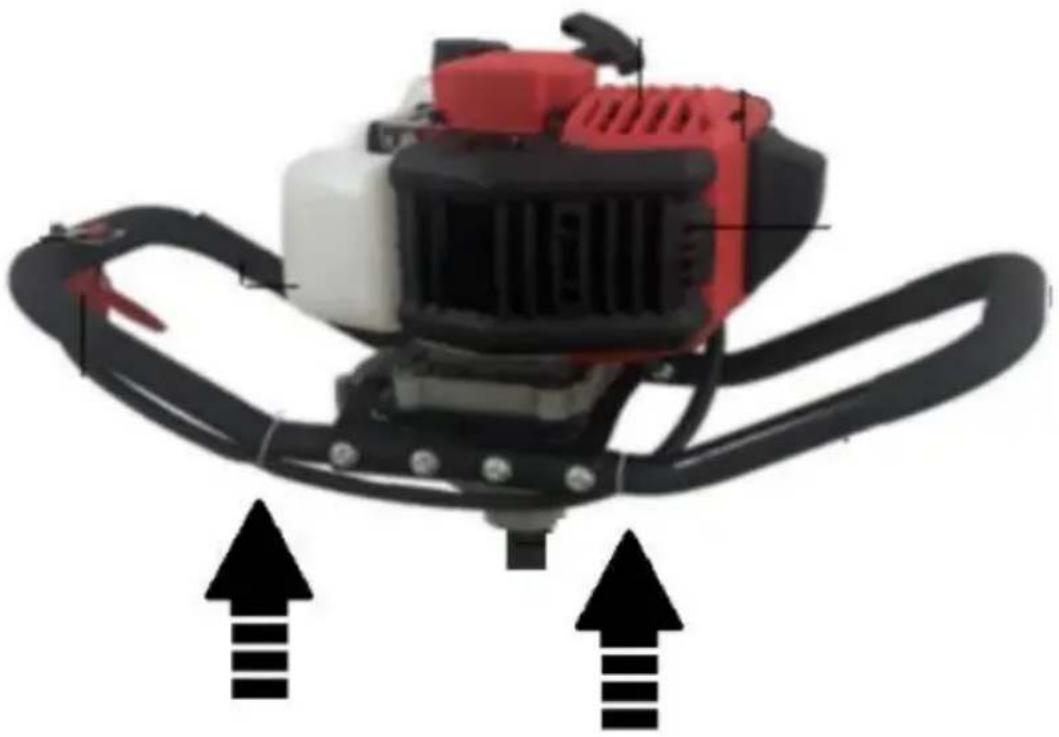

4. MONTAGE

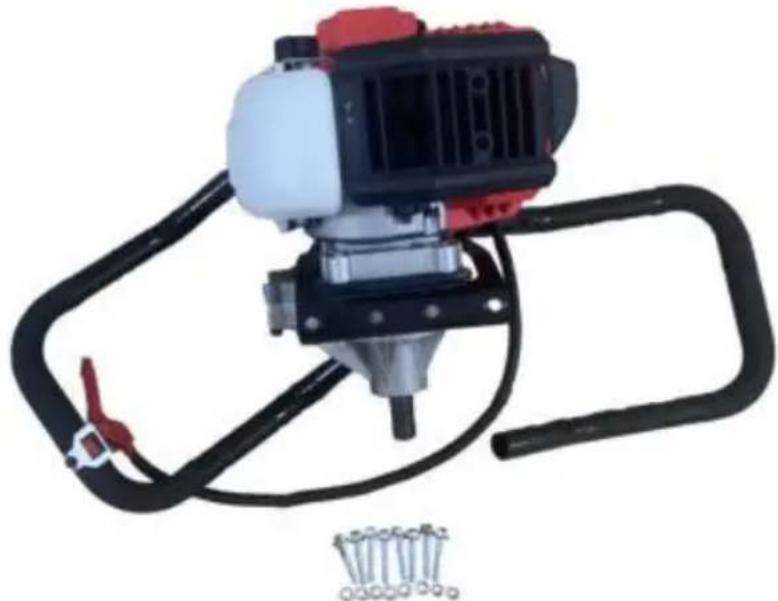

a. De eerste stap is het voorbereiden van de 10# en 13# sleutels en het verwijderen van de 8 paren

van schroeven (11) en moeren (12) uit de machine.

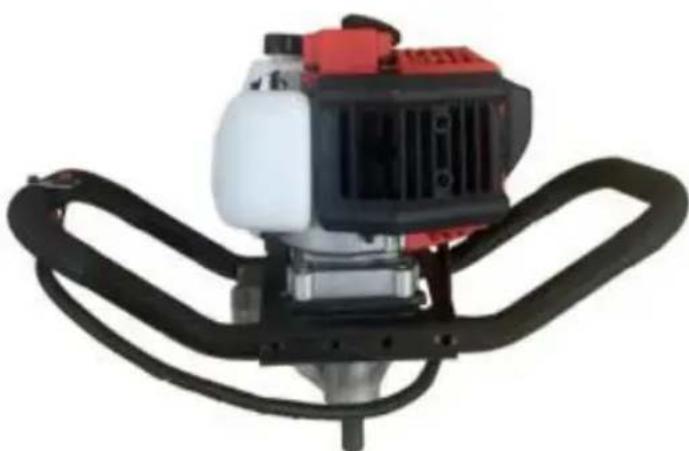

B. Plaats beide handgrepen in de handgreepbevestigingszitting .

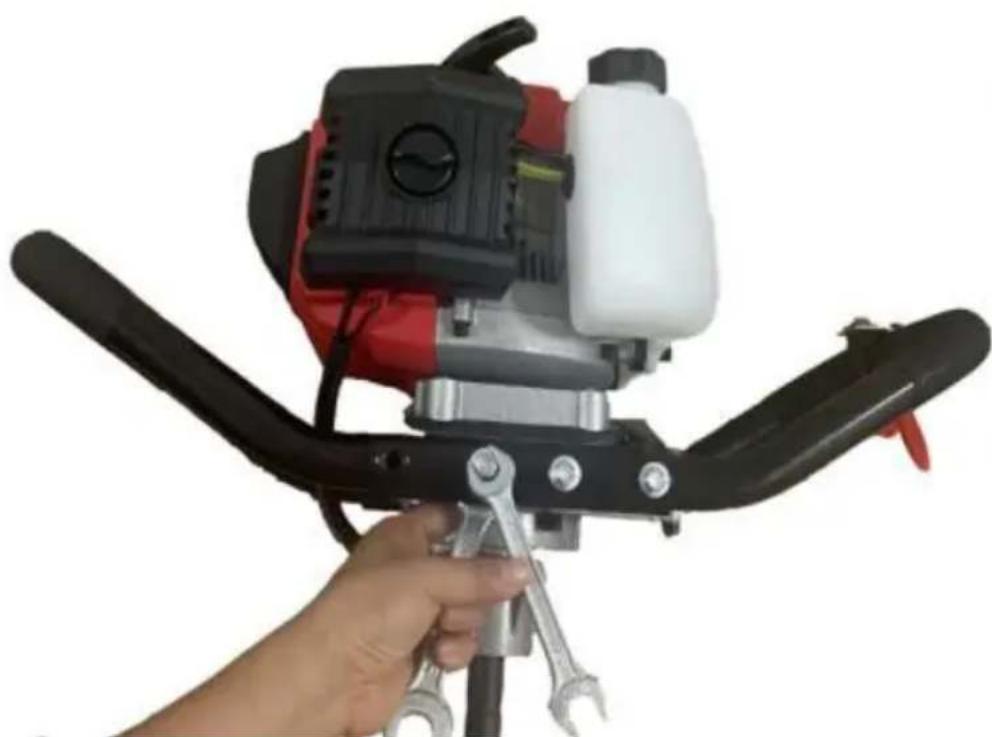

C. Gebruik het hulpstuk van 13# om de moer vast te zetten en het hulpstuk 10# om de schroeven met de klok mee te draaien.

d. Bevestig de draad en het handvat met 19# nylon kabelbinders (2 stuks).

• Plaats de machinebehuizing op een vlakke en stabiele locatie

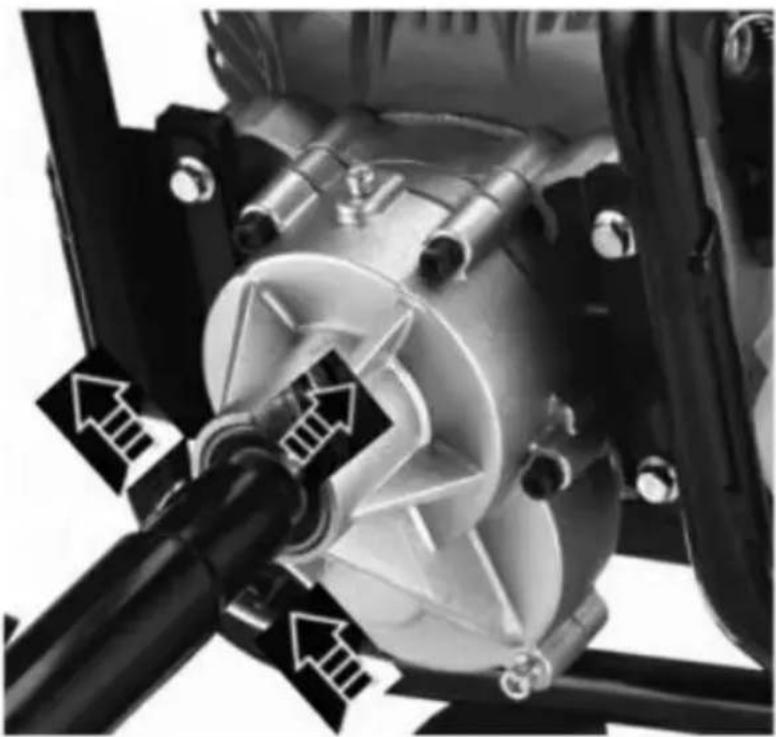

• • Verwijder de clip en de pen op de boorstang
• Plaats de staaf en lijn de gaten uit zodat u de twee sets kunt verbinden
• • Plaats de pin terug op zijn plaats door hem vast te klikken
• Maak de clip los en verwijder de pen

- Rekening de voorwaarde van de machine om ervoor te zorgen Dat daar is schade of storing. In Bij problemen mag u de machine niet gebruiken en inspecteren Het.

- Controleer of de boorstang goed vastzit geassembleerd.

- Controleer het brandstofniveau. Vul altijd brandstof bij voordat u de machine gebruikt. Gebruik de machine nooit met weinig of geen brandstof.

- Controleer de werkruimte; verwijder alle obstakels, materialen en voorwerpen een risico kunnen vormen een gevaar en een ongeluk.

- Zorg ervoor dat de werkruimte beveiligd is door markeringen aan te brenge toeschouwers te waarschuwen voor mogelijke risico 's .

c. Gebruik

- Houd de boor verticaal. Plaats de staaf tegen de grond.

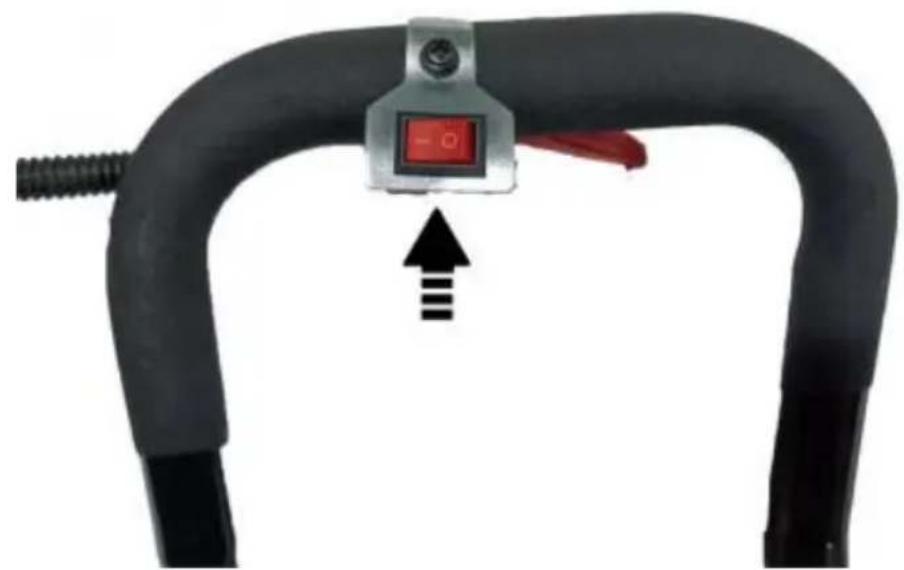

- Schakel de machine in door de schakelaar op OP .

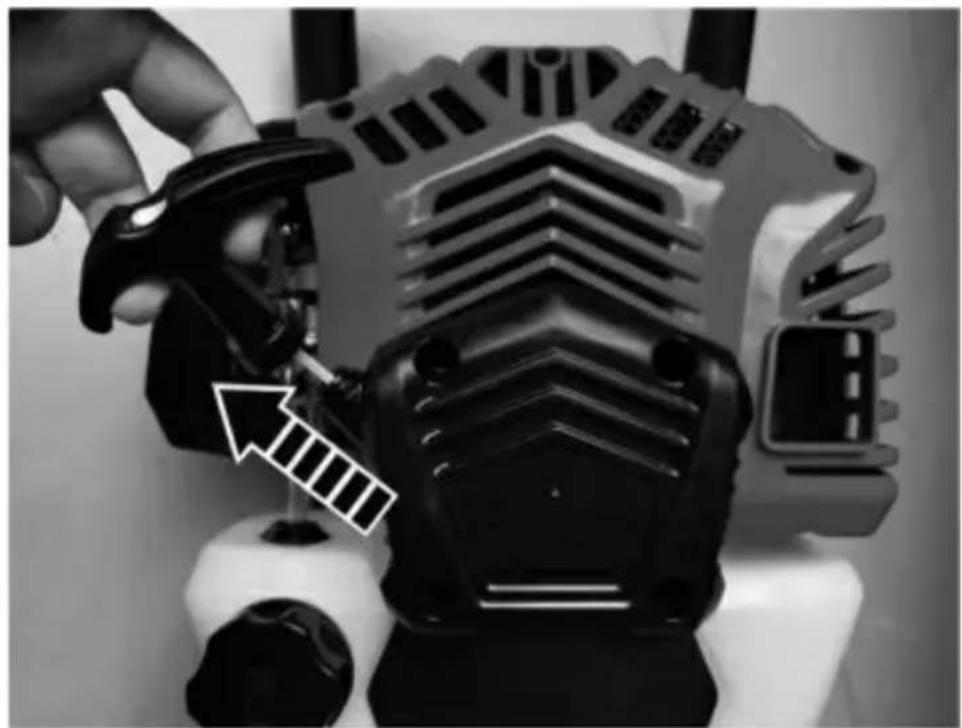

- Trek aan de lanceerkabel om de machine te starten.

- Houd de boor vast door de handgreep en de hoofdas vast te pakken hen - Verhoog geleidelijk de snelheid door de veiligheidsschakelaar ingedrukt te houden en vervolgens de acceleratiehendel over te halen. Oefen daarbij wat neerwaartse kracht uit.

- Wanneer de boorstang 10 cm in de grond is gedrongen, pakt u het frame vast en verhoogt u de kracht naar beneden.

- Om een diep gat te boren, laat u de stang zakken geleidelijk.

- Wanneer u de gewenste grootte heeft gegraven, verlaagt u de boorsnelheid

- Verwijder de stang en stop dan de machine.

- Je kunt nu een nieuw gat boren.

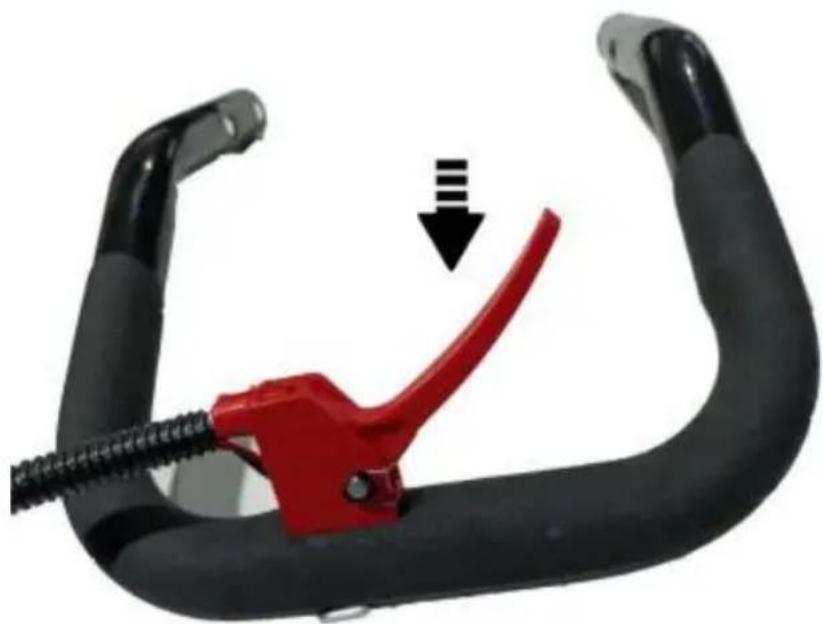

- Naar stop de machine, uitgave de trekker En draai de schakelaar naar UIT de machine volledig stoppen voordat u deze op de grond.

d. Voorzorgsmaatregelen tijdens de operatie

- Toeschouwers (met name kinderen en dieren) dienen minimaal 5 meter afst te houden weg van de werkruimte. Stop iedereen van binnenkomen de werkr tijdens de operatie.

- Wanneer iemand dichtbij komt, stop dan de machine om mogelijke gevaren voorkomen. blessure.

- Besteed aandacht aan uw werk en de omgeving waarin u werkt. Stop de onmiddellijk ingrijpen wanneer er iets onverwachts gebeurt gebeurt.

- Vermijd werken op hellingen. Als u absoluut op een helling moet werken, van dan extra voorzichtig om ongelukken te voorkomen en verwondingen.

- Stop de machine wanneer u een pauze neemt, van werkplek verandert en machine onbeheerd achterlaat.

- Raak de boorstang nooit aan tijdens het bedienen van de machine. Alle handelingen aan de machine moeten worden uitgevoerd terwijl de machine is

uitgeschakeld en afgekoeld.

• Beweeg tijdens de operatie alle lichaamsdelen weg van de hengel.
• Wacht tot de machine volledig tot stilstand is gekomen voordat u deze op grond.

e. Storingen en storingen

• Wanneer de boor vastloopt, laat u het gaspedaal los om de machine te vertragen. U moet het gaspedaal loslaten en terugdraaien naar stationair om machine los te maken. Het.
• Stop de machine volledig in geval van een storing. Controleer de machine deze inspecteren en repareren door een gekwalificeerde servicedienst. technicus

10. Bougie

Voor effectief zagen moet u de bougie schoon en vrij van koolstofafzetting ho De afstand tussen de elektroden moet correct worden afgesteld.

1. Zorg ervoor dat de zaag uit staat.
2. Maak het oppervlak rond de bougie schoon.

3. Koppel de hoogspanningskabel los van bougie 1 (fig. 26).

4. Draai bougie 2 los met de speciale bougiesleutel. GEBRUIK GEEN ANDEF GEREEDSCHAP. De elektroden van de bougie moeten lichtbruin zijn.

5. Vervang de bougie als de keramische isolator is afgebroken of als de ele zijn verbrand of vuil.

6. Maak de elektroden schoon op het metaal met fijn schuurpapier, controleer afstand en stel deze af.

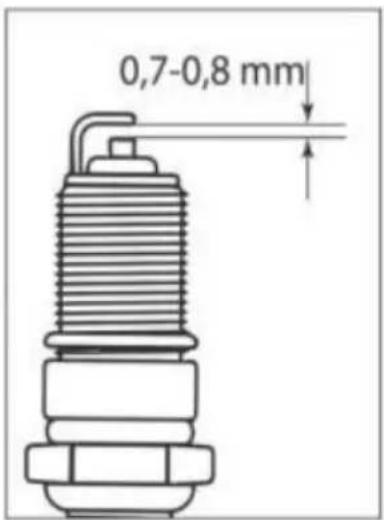

7. Controleer de afstand tussen de aardelektrode en de middenelektrode met speciale sonde. Stel de afstand indien nodig in op 0,7-0,8 mm (fig. 27).

8. Plaats de bougie in de motor en draai deze goed vast. Onvoldoende aan van de bougie kan oververhitting en motorschade veroorzaken.

9. Sluit het aan op de hoogspanningsdraad.

0,7-0,8 mm

7. ONDERHOUD EN OPSLAG

A. Onderhoud

Onderhoud uw gereedschap regelmatig. Zo blijft uw gereedschap in gc staat en gaat het langer mee.

Gebruik geen schurende en bijtende middelen om het gereedschap te reinigen. Deze producten beschadigen uw gereedschap.

Repareer het niet zelf. Reparaties en inspecties dienen te worden uitgevoerd door een gekwalificeerd persoon of een erkend servicecentru (neem contact op met uw dealer).

a . Na elk gebruik

Controleer de stang en het gereedschap (schoon, versleten, beschadige enz.). Als u schade, slijtage of storingen constateert, gebruik het gereedschap dan niet en laat het inspecteren en repareren door een gekwalificeerde servicedienst.

b.Onderhoudsschema

De hieronder beschreven onderhoudswerkzaamheden kunnen door de exploitant worden uitgevoerd. U kunt deze onderhoudswerkzaamheden ook door een gekwalificeerde technicus laten uitvoeren.

Na elk gebruik

1e maand of 20 uren

Elk seizoen of 50 uren

6 maanden of 100 uren

Motorolie	Het oliepeil controleren	√
	Wijziging		√		√
Luchtfilter	Controleren	√
	Schoonmaakverandering			√
Bougie	Reinigen of opnieuw afstellen				√
	Wijziging				√

F. Opslag

• Het schoonmaken van de machine
• Bewaar de machine op een droge en veilige plaats. Buiten bereik van kind Plaats de machine in de verpakking om contact met de boormachine te voorkomen. hengel.
• Bij langdurige opslag de brandstoftank leegmaken volledig.

VEVOR
