D43-F - Barrena eléctrica Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barrena eléctrica
Marca	Vevor
Modelo	D43-F
Motor	Gasolina, 43 cm³, 1,25 kW a 7500 rpm
Combustible	Mezcla gasolina/aceite 40:1
Capacidad del depósito	1,2 L
Diámetro de perforación	200 mm
Velocidad de perforación	240 rpm a velocidad máxima
Velocidad máxima del motor	9500 rpm
Régimen de ralentí	3000 rpm
Nivel sonoro	Potencia sonora garantizada 111 dB(A)
Vibraciones (mango principal)	20,520 m/s² en operación
Uso	Exterior, perforación de agujeros en el suelo
Seguridad	Uso de equipos de protección, alejamiento de niños, no usar en interiores
Mantenimiento	Limpieza regular, verificación de bujía y filtro de aire, cambio de aceite del motor
Piezas de repuesto	Bujía de encendido, filtro de aire, varilla de perforación
Montaje	Manijas a fijar, varilla de perforación a instalar con pasador
Arranque	Interruptor ON, cebador, cuerda de arranque
Almacenamiento	Lugar seco y seguro, fuera del alcance de los niños, vaciar el depósito en caso de almacenamiento prolongado

Preguntas frecuentes - D43-F Vevor

¿Qué combustible usar para la barrena Vevor D43-F?

Use una mezcla de gasolina sin plomo y aceite de motor en una proporción de 40:1. No use gasolina con etanol o metanol.

¿Cómo arrancar la barrena?

Coloque el interruptor en ON, accione el cebador, luego tire firmemente de la empuñadura del arrancador. Una vez arrancada, empuje el cebador a la posición de funcionamiento.

¿Cuáles son las precauciones de seguridad esenciales?

Use siempre un casco, gafas de seguridad, protección auditiva, guantes y zapatos antideslizantes. Mantenga a los niños y animales al menos a 5 metros. Nunca lo use en interiores.

¿Cómo ensamblar la barrena?

Fije las manijas al cuerpo con los tornillos y tuercas proporcionados, luego instale la varilla de perforación alineando los agujeros e insertando el pasador de bloqueo.

¿Qué hacer si la barrena se bloquea durante el uso?

Suelte inmediatamente el acelerador para reducir la velocidad. Si el bloqueo persiste, detenga completamente el motor e inspeccione la zona de perforación para retirar el obstáculo.

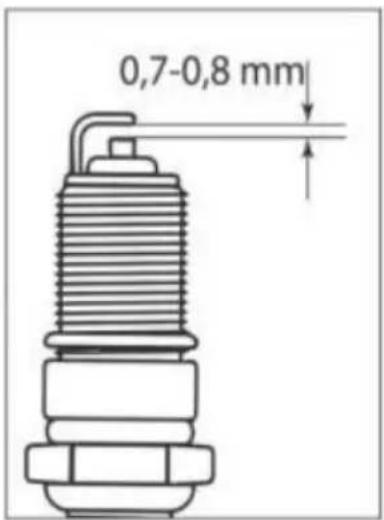

¿Cómo mantener la bujía de encendido?

Limpie regularmente los electrodos con papel de lija fino y verifique la separación a 0,7-0,8 mm. Reemplace la bujía si el aislante está dañado.

¿Qué tipo de aceite de motor usar?

Use un aceite de motor homologado para mezcla a 40:1. No use aceite común para motor de 4 tiempos.

¿Cómo almacenar la barrena después del uso?

Limpie la máquina, vacíe el depósito de combustible en caso de almacenamiento prolongado y guárdela en un lugar seco y seguro, fuera del alcance de los niños.

¿Cuál es la profundidad máxima de perforación?

La barrena se suministra con una varilla de 800 mm de longitud, permitiendo perforar agujeros de hasta aproximadamente 80 cm de profundidad según el suelo.

¿Puedo usar la barrena en pendientes?

Evite trabajar en pendientes. Si es necesario, redoble la precaución ya que la máquina puede volverse inestable y causar accidentes.

MANUAL DE USUARIO D43-F Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto puede diferir de la del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

1. INSTRUCCIONES DE SEGURIDAD

ESTA MÁQUINA PUEDE CAUSAR LESIONES GRAVES. Lea atentamente las instrucciones para manipularla, prepararla, mantenerla, arrancarla y pararla. Aprenda más sobre todos los controles y el uso correcto de la máquina.

- ¡ADVERTENCIA! Al utilizar este tipo de herramienta, siempre se deben seguir precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones.

Lea atentamente todas las instrucciones antes de utilizar este producto y consérvelas. Familiarícese con todas las operaciones descritas en estas instrucciones de uso. Este producto debe ser operado por personal experimentado.

• Si va a regalar esta máquina a otras personas, proporcióneles también este manual de instrucciones.
• Lea también todas las marcas en el producto. Los símbolos en la herramienta se explican en el manual.
• Utilice esta máquina como se describe en este manual de instrucciones. Está estrictamente prohibido utilizar esta herramienta para aplicaciones distintas a las descritas en este manual.
• El incumplimiento de estas instrucciones puede provocar lesiones graves y, en algunos casos, la muerte.

Este producto está destinado exclusivamente para uso doméstico. No lo utilice con fines comerciales.

• Nunca permita que personas que no estén familiarizadas con estas instrucciones o niños utilicen este producto.
• Las reglamentaciones nacionales pueden limitar el uso de la máquina.
• Las personas menores de 18 años no deben utilizar este producto.
• Tenga en cuenta que el operador o usuario es responsable de los accidentes o riesgos a otras personas o sus propiedades.
• No utilice la herramienta si está ebrio, cansado, bajo la influencia de drogas o enfermo. No utilice la herramienta si no se encuentra en una condición física adecuada.
• Esta herramienta está diseñada para uso en exteriores. Nunca la utilice en interiores.
• Nunca permita que los niños utilicen la máquina.
• Evite ponerla en funcionamiento cuando haya personas, especialmente niños, alrededor.
• ¡Vístase adecuadamente! No use ropa holgada ni joyas, ya que pueden quedar atrapadas en las piezas móviles. Se recomienda el uso de guantes resistentes, calzado antideslizante y gafas de seguridad.

- Detenga el motor o desconéctelo antes:

de limpiar o despejar un bloqueo; de comprobar, mantener o trabajar en la máquina; o de ajustar la posición de trabajo del dispositivo de corte.

Manipule el combustible con cuidado; es altamente inflamable. Nunca añada combustible a una máquina con el motor en marcha o caliente. No inhale los vapores del combustible, ya que son tóxicos.

- No intente reparar la máquina a menos que esté calificado para hacerlo.

- No utilice la máquina con una cuchilla de corte dañada o excesivamente desgastada.

- Para reducir el riesgo de incendio, mantenga el motor y el silenciador libres de hojas o exceso de lubricante.

Asegúrese siempre de que todas las manijas y protecciones estén instaladas antes de operar la máquina. Nunca intente utilizar una máquina incompleta o equipada con una modificación no autorizada.

- Durante el transporte o almacenamiento de la máquina, instale siempre la protección del dispositivo de corte si está prevista.

- Siempre sea consciente de su entorno y preste atención a posibles peligros que no pueda escuchar debido al ruido de la máquina.

- Mantenga a las personas y animales alejados del área de trabajo. Los niños y las personas que no sepan utilizar esta herramienta no deben tocarla ni manipularla.

- Utilice el producto únicamente con luz del día o con una buena iluminación artificial.

- Al utilizar la máquina, use siempre un equipo de protección completo que incluya casco, máscara protectora, protección para los oídos, guantes, calzado antideslizante y ropa protectora.

- Use ropa apropiada. No use camisas sueltas ni desabrochadas. No use joyas.

que puedan entrar en contacto con zonas móviles. Si tiene el cabello largo, recójaselo y use un equipo de seguridad adecuado, como un casco.

- No opere el producto con protectores dañados o que no estén en su lugar.

- Mantenga las manos y los pies alejados de la unidad en todo momento, especialmente al encender y apagar la herramienta.

- No utilice la herramienta en un área con poca ventilación. Las emisiones de gases pueden causar lesiones.

- No trabaje bajo la lluvia ni con mal tiempo. No utilice la herramienta en lugares húmedos.

- No utilice la herramienta en presencia de líquidos inflamables o gases.

- Precaución: La máquina emite gases cuando se usa. Evite el contacto con estos gases.

- Mantenga el área de trabajo limpia. Antes de trabajar, inspeccione el área de trabajo y elimine cualquier material u objeto que pueda provocar accidentes.

- No fuerce la herramienta.

- Mantenga la herramienta y las brocas limpias para un mejor y más seguro rendimiento. Siga las instrucciones de este manual para lubricar y cambiar los accesorios.

- Inspeccione siempre la máquina antes y después de su uso. Si la herramienta está dañada o defectuosa, deje de usarla y llévela a un servicio autorizado para su inspección y reparación.

- Apague la herramienta después de usarla, cuando la deje desatendida, al cambiar accesorios y antes del mantenimiento.

- Mantenga los mangos secos, limpios y libres de aceite y grasa.

- Manténgase concentrado cuando use la herramienta. Mire lo que hace, use el sentido común y no use la herramienta cuando esté cansado.

- Coloque el equipo en un área bien iluminada, en una superficie plana, estable, seca y ventilada, lejos de materiales inflamables y con suficiente espacio para generar chispas y afilar.

- No permita que nadie, especialmente niños, se acerque a un radio de al menos cinco metros alrededor del área de trabajo cuando se estén realizando trabajos.

- Detenga inmediatamente la herramienta en caso de mal funcionamiento del motor o del botón de encendido/apagado, o en caso de ruido inusual.

- Cuando no esté en uso, la máquina debe almacenarse en un lugar seco y cerrado, fuera del alcance de los niños.

- Antes de usar el producto y después de cualquier golpe, revise si hay señales de desgaste o daños. Realice reparaciones si es necesario.

- Apague siempre la máquina:

o cada vez que deje el dispositivo desatendido;

o antes de liberar una obstrucción;

o antes de comprobar, limpiar o trabajar en el producto;

o después de golpear un objeto extraño;

o cada vez que el producto empiece a vibrar de forma anormal.

- Prestar atención al pie y al corte. Lesiones.

- Inspeccione y realice el mantenimiento del producto con regularidad. Las reparaciones deben ser realizadas únicamente por un centro de servicio autorizado o un profesional cualificado similar, especialista.

- Cuando no esté en uso, guarde el producto fuera del alcance de los niños.

- Los niños no deben jugar con bolsas de plástico, sábanas ni piezas pequeñas. Manténgalas fuera de su alcance. Existe peligro de asfixia.

- Transporte siempre la herramienta sujetándola por el mango, nunca por la perforadora.

- No utilice el producto sobre una superficie resbaladiza.

- No utilice el producto en superficies empinadas y resbaladizas.

- Si la máquina ha golpeado objetos extraños, controle si la herramienta está dañada y llévela a reparar si es necesario.

- Mantenga todas las partes del cuerpo alejadas de la pista de carrera de la máquina.

- Tenga cuidado al utilizar la máquina en condiciones meteorológicas adversas. No utilice la máquina durante tormentas eléctricas, rayos o mal tiempo.

Manejo de combustible

Tenga mucho cuidado al manipular combustibles. Son inflamables y los vapores son explosivos.

- Utilice únicamente un recipiente aprobado.

Nunca retire la tapa del combustible ni agregue combustible mientras la máquina esté encendida. Apague la unidad y deje que el motor y los componentes de escape se enfríen antes de repostar.

• No fumar.
• Nunca reposte combustible dentro de una habitación.
• Nunca almacene la herramienta y el combustible en interiores donde haya llama desnuda, como cerca de un calentador de agua.
• Si el combustible se ha derramado, no intente arrancar la máquina; más bien, aléjela del derrame antes de empezar a usarla. Limpie los derrames.
• Vuelva a colocar y apriete la tapa del tanque de combustible después de repostar.
• Siga las instrucciones de este manual para llenar la herramienta con combustible.

Durante el mantenimiento y el almacenamiento

• Detenga la herramienta y espere hasta que se detenga. Asegúrese de que todas las piezas móviles se hayan detenido por completo.
• Deje que la máquina se enfríe antes de realizar inspecciones, ajustes, mantenimiento, servicio y almacenamiento.

Riesgos residuales

Incluso si utiliza este producto de acuerdo con todos los requisitos de seguridad, persisten los riesgos potenciales de lesiones y daños. Los siguientes peligros podrían presentarse debido a la estructura y el diseño de este producto:

• Existen consecuencias adversas para la salud debido a la emisión de vibraciones si el producto se utiliza durante largos periodos de tiempo o no se gestiona adecuadamente y no se mantiene de forma adecuada.
• Existen riesgos de lesiones y daños a la propiedad causados por los accesorios rotos o por el impacto repentino de objetos ocultos al utilizar la función de corte.
• Riesgo de daños a personas y bienes causados por objetos que salen volando.
• El uso prolongado de este producto expone al operador a vibraciones y puede determinar la así llamada enfermedad del "dedo blanco". Para reducir el riesgo, por favor, use guantes y mantenga las manos calientes.
• Si presenta alguno de los síntomas del síndrome del "dedo blanco", consulte a un médico de inmediato. Los síntomas del "dedo blanco" incluyen: entumecimiento, pérdida de sensibilidad, cosquilleo, hormigueo, dolor, pérdida de fuerza, cambios de color o afecciones cutáneas. Estos síntomas suelen aparecer en los dedos, las manos o la

- muñecas. El riesgo es mayor a bajas temperaturas. - Riesgo de pérdida de audición si la máquina se utiliza durante largos periodos de tiempo sin protección auditiva.

Símbolos

	Símbolo de advertencia
	Lea el manual de instrucciones
	Use equipo de protección: casco protector, seguridad gafas, ruido casco de protección
	Use guantes protectores
	Utilice calzado protector.
	PRECAUCIÓN: Superficie caliente
	No fumar

2. SU PRODUCTO

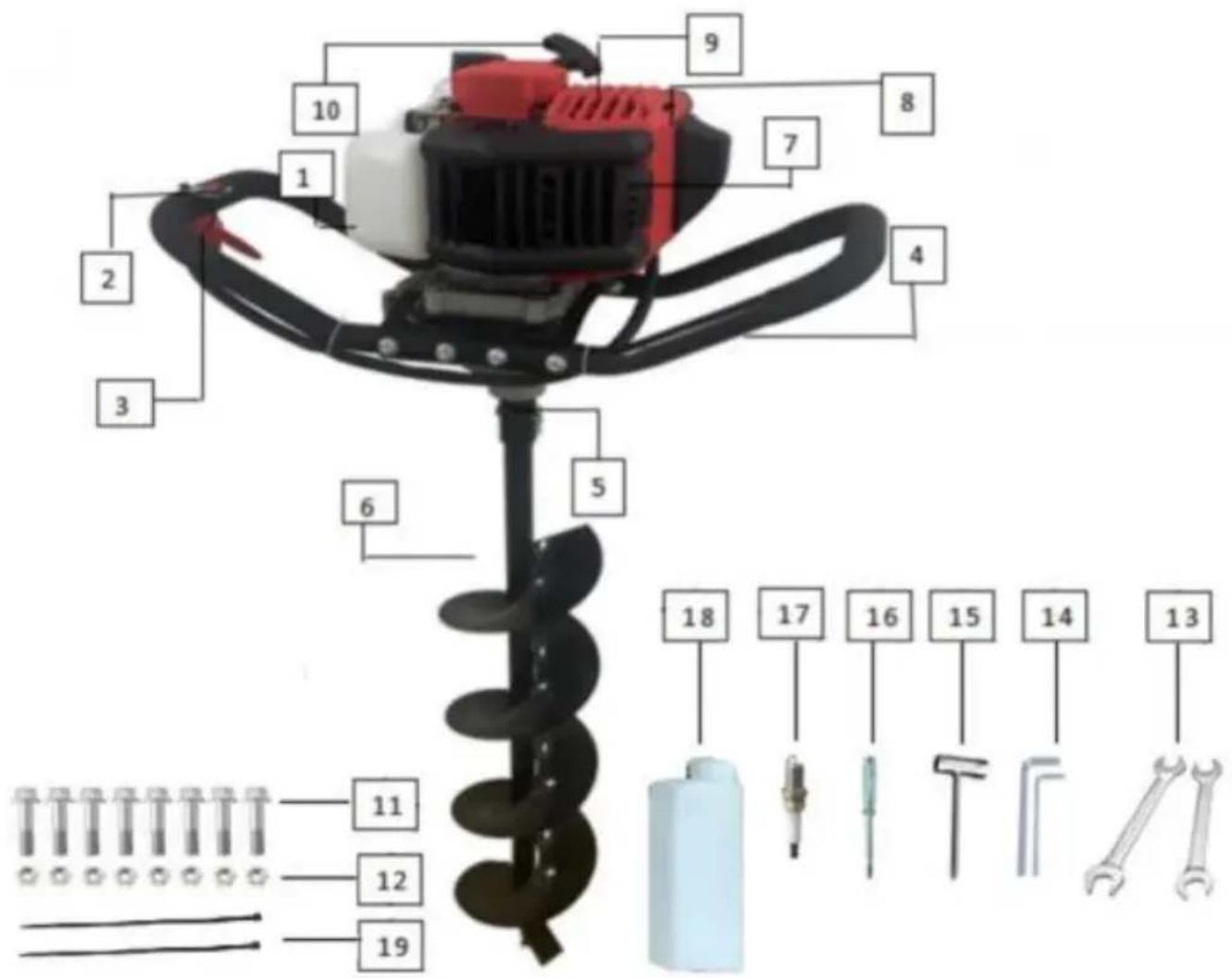

a. Descripción

1 – Combustible tapa/tanque	2 –ENCENDIDO/APAGADOCambiar	3 - Acelerador	4 - Mango
5 – Caja de cambios	6 –Barrena/Taladro(200 x 800 mm)	7 – Bujía	8 – Aire filtrar/Carburador
9 – Palanca de estrangulador	10 – Arranque de retroceso manejar	11 – Tripulaciones (8 piezas)Montado en la máquina	12 - Nueces (8 piezas ) Montado en la máquina
13 - Llaves (5/8 13/15)	14 - Llave Allen	1 5 - llave de tubo	1 6 - B usca-polo
17 - Tapón de estacionamiento	18 - Oh ilcan	1 9 - Bridas de na (2 piezas)

S

b. Datos técnicos

Modelo	D43-F
Cilindrada del motor	43 cm3
Potencia máxima del motor	1. 2 5kW 7500 rpm
Velocidad máxima del motor	9500 rpm
Velocidad de participación	42 00 ~4500 rpm
Velocidad de ralentí	3000 rpm
Volumen del tanque de combustible	1,2 litros
Diámetro específico de perforación	20 0 mm
Velocidad de perforación a la velocidad máxima de la máquina	240 rpm
Consumo de combustible a máxima potencia del motor	≥700 kg/h
Relación de combustible y aceite	40:1
Potencia de sonido garantizada	11 1 dB(A)
Presión sonora	Velocidad de ralentí 6 8 .4dB(A) K=3dB(A)
	En funcionamiento 93,8 dB(A) K=3dB(A)
Sonido fuerza	Velocidad de ralentí 88,4 dB(A) K = 3dB(A)
	En funcionamiento 113,8 dB(A) K = 3dB(A)
Vibración	Velocidad de ralentí Mango principal 5,948 m/s2Mango auxiliar 6,812 ms2 K=1,5 m/ s2
	En funcionamiento Mango principal
	20.520 m2 K=1,5 m/s2 Mango auxiliar20,984 ms2 K=1,5 m/s2

3. LLENADO DEL DEPÓSITO DE COMBUSTIBLE

ADVERTENCIA: Al llenar el tanque:

- El taladro debe estar siempre parado y enfriado.

Nunca fume durante el repostaje. No debe haber llamas ni chispas cerca de combustible.

- No intente repostar cuando el motor esté caliente.

Si se derrama combustible, detenga inmediatamente el repostaje y no arranque el motor. Limpie el derrame y reposte en otro lugar.

- Nunca llene el tanque de combustible hasta la brida, existe riesgo de desbordamiento.

- No repostar en un lugar cerrado y sin ventilación.

El combustible utilizado para esta herramienta es una mezcla de gasolina sin plomo y lubricante de motor registrado.

Al mezclar gasolina con aceite, utilice únicamente gasolina sin etanol ni metanol. La gasolina sin plomo es de calidad. Esto ayudará a evitar problemas en las líneas de combustible y otras piezas del motor.

La proporción de mezcla recomendada es 40:1 (asegúrese de que la proporción de mezcla sea correcta antes de llenar el producto).

b) Mezcla

- Preparar la mezcla en un recipiente limpio y vacío.

- Vierta el aceite en el recipiente.

- Vierta el combustible en el tanque. Remueva la mezcla durante más de un minuto para que se integre bien.

c) Llenado del tanque de combustible

- Desenrosque el tapón del depósito de combustible y retírelo.

- Llenar el tanque despacio con la mezcla. No superar la capacidad máxima (llenar al 80% de su capacidad preferiblemente).

- Vuelva a colocar la tapa en el tanque de combustible y apriétela.

- Limpie cualquier derrame alrededor de la unidad si es necesario.

Nota: Para evitar daños y accidentes, NO USAR OTRAS MEZCLAS Y OTROS TIPOS DE ACEITE / GASOLINA

d) Almacenamiento de combustible

El combustible debe conservarse en un recipiente limpio y seguro y siempre cerrado.

Si no utiliza el producto durante un tiempo prolongado, retire la mezcla de combustible y agréguela a un recipiente.

No deje combustible en el producto durante mucho tiempo. Podría obstruir el carburador y afectar el correcto funcionamiento del motor.

mi) Eliminación de combustible

Cuando el combustible ya no se use o se desgaste, deséchelo en un lugar autorizado. Consulte las leyes locales sobre la eliminación de combustible.

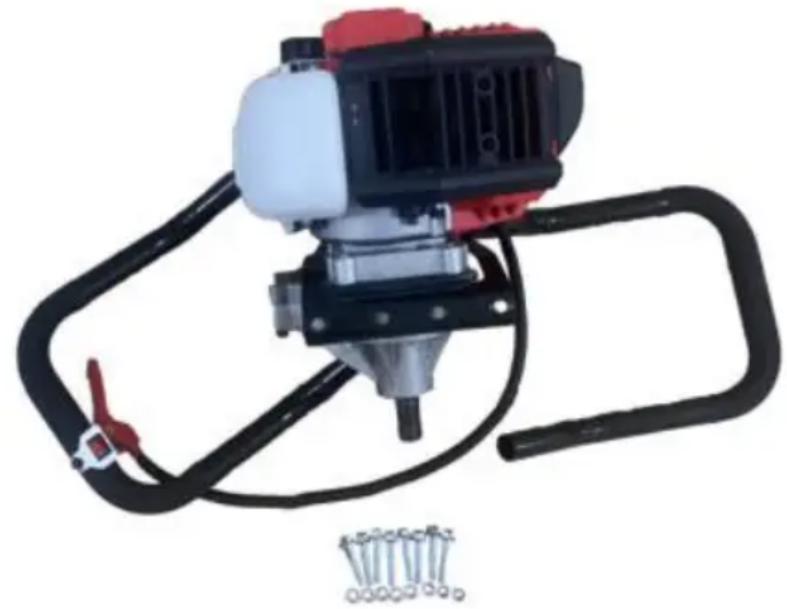

4. MONTAJE

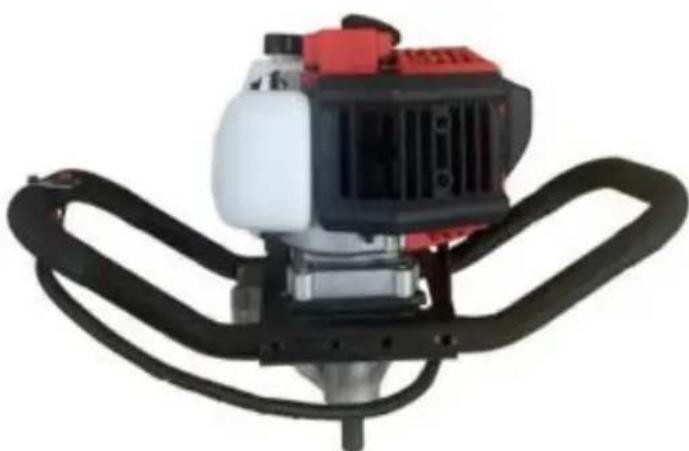

a. El primer paso es preparar las llaves de 10 y 13 mm y retirar los 8 tornillos (11) y tuercas (12) de la máquina.

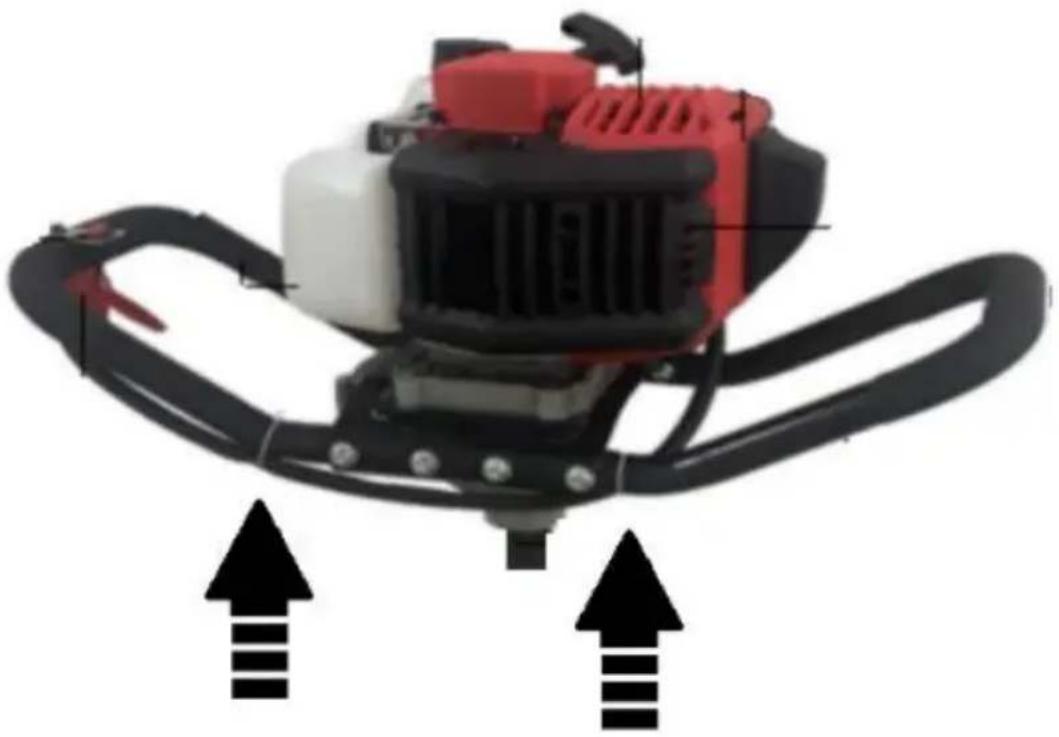

b. Inserte ambos mangos en el asiento de fijación del mango.

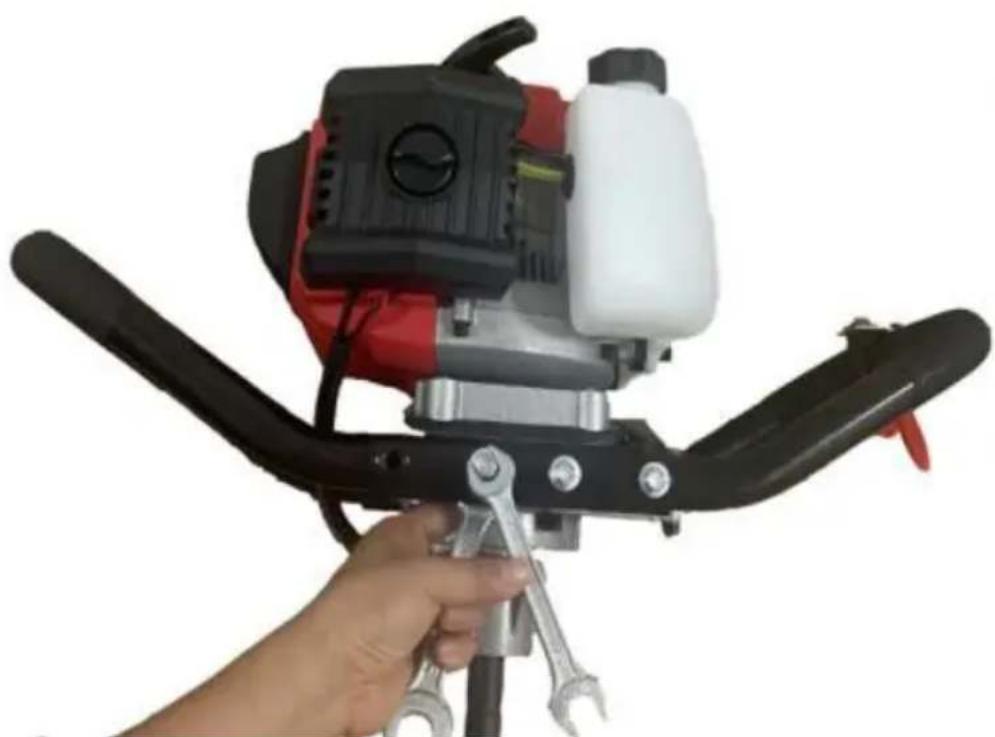

c. Utilice la llave n.° 13 para asegurar la tuerca y la llave n.° 10 para girar los tornillos en el sentido de las agujas del reloj.

d. Asegure el cable y el mango con bridas de nailon n.° 19 (2 piezas).

a. Conjunto de varilla de perforación

• Coloque el cuerpo de la máquina en un lugar plano y estable.
• Retire el clip y el pasador de la varilla de perforación.

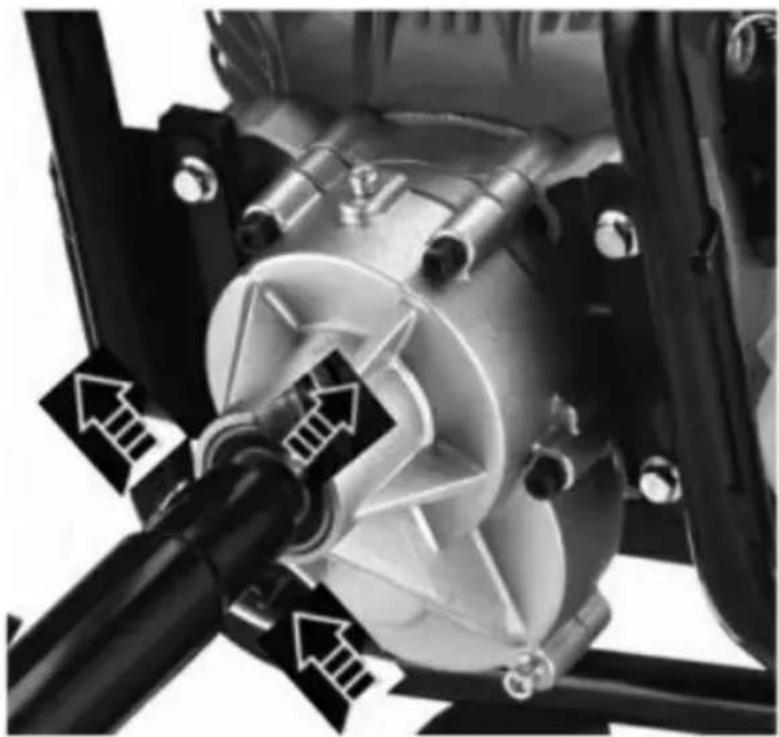

• Instale la varilla y alinee los agujeros para poder conectar los conjuntos.
• Vuelva a colocar el pasador en su lugar y asegúrelo con el clip.
• Suelte el recorte y retire el pasador.

- Controle el estado de la máquina para asegurarse de que no haya daños ni funcionamiento defectuoso. En caso de problemas, no utilice la máquina e inspecciónela.

- Verifique que la varilla de perforación esté correctamente ensamblada.

- Compruebe el nivel de combustible. Siempre reposte antes de operar la máquina. Nunca utilice la máquina con poco o nada de combustible.

- Revise el espacio de trabajo; retire todos los obstáculos, materiales y objetos que puedan suponer un riesgo o causar un accidente.

- Asegure el espacio de trabajo colocando marcas para alertar a los espectadores de los riesgos potenciales existentes.

c. Uso

- Sostenga el taladro verticalmente. Coloque la varilla contra el suelo.

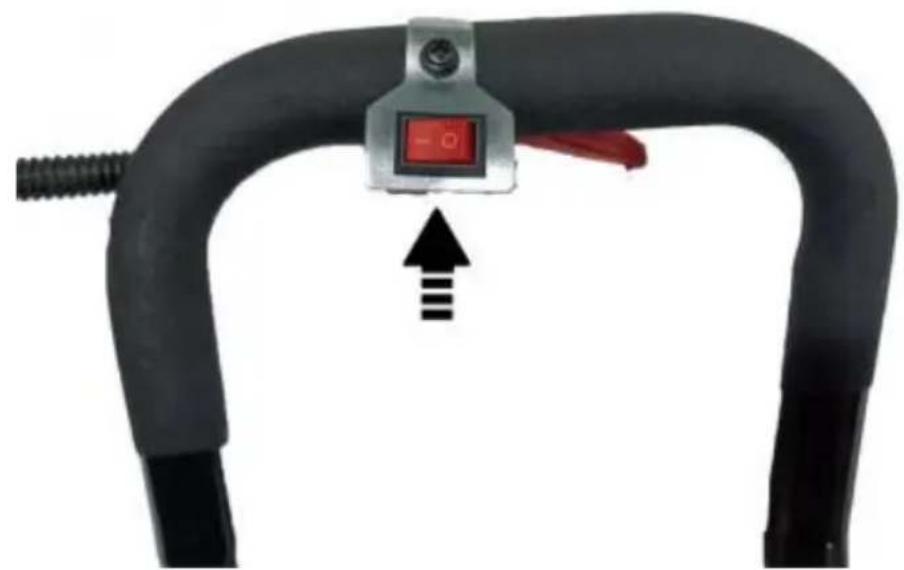

- Encienda la máquina girando el interruptor a EN.

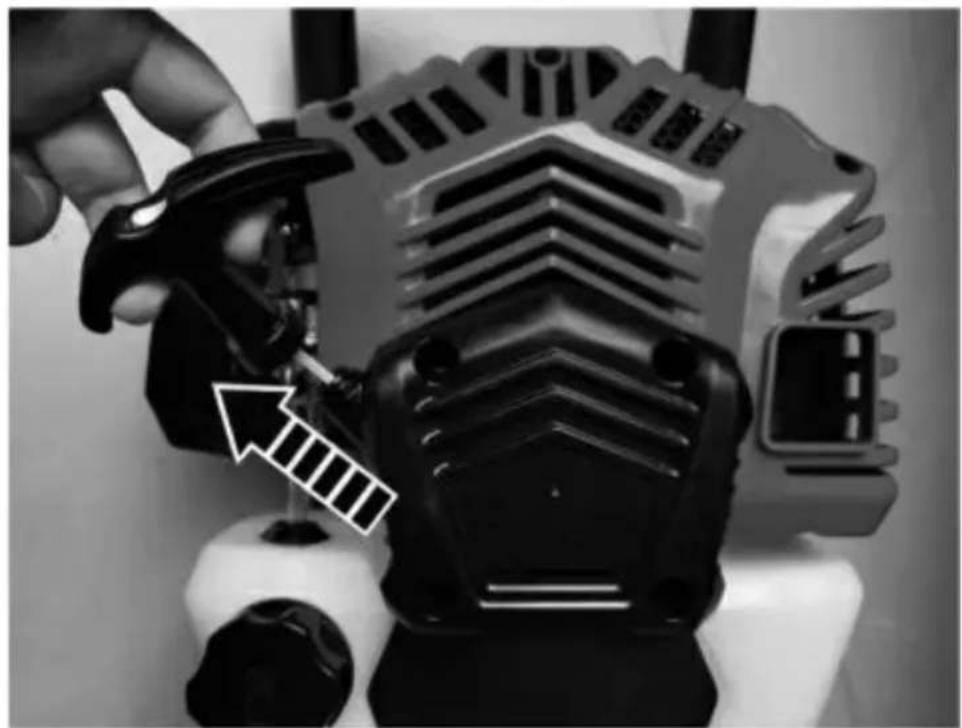

- Tire del cable de lanzamiento para poner en marcha la máquina.

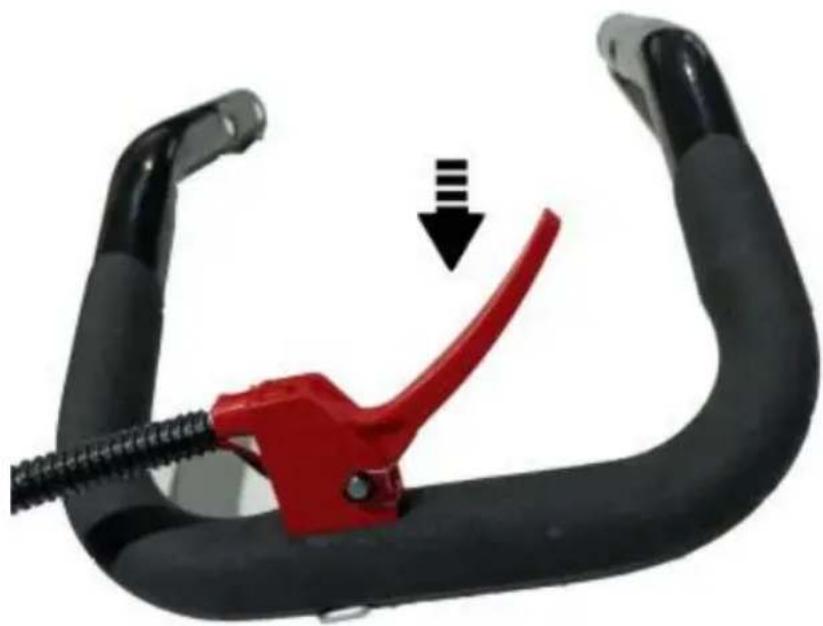

- Sujete el taladro agarrando el mango de sujeción y el mango principal. Aumente gradualmente la velocidad manteniendo presionado el interruptor de seguridad y luego apretando el gatillo de aceleración. Ejerza cierta fuerza hacia abajo.

- Cuando la varilla de perforación haya penetrado 10 cm en el suelo, sujete firmemente el marco y aumente el esfuerzo hacia abajo.

- Para perforar un agujero profundo, baje la varilla gradualmente.

- Cuando haya excavado el tamaño requerido, disminuya la velocidad de perforación.

- Retire la varilla y luego detenga la máquina.

- Puede empezar a perforar otro agujero.

- Para detener la máquina, suelte el gatillo y coloque el interruptor en OFF. Deje que la máquina se detenga por completo antes de colocarla en el suelo.

d. Precauciones durante la operación

- Los espectadores (especialmente niños y animales) deben permanecer al menos a 5 metros de distancia del área de trabajo. Impida que alguien entre en el área de trabajo durante la operación.

- Cuando una persona se acerque, detenga la máquina para evitar posibles lesiones.

- Preste atención a su trabajo y al entorno donde trabaja. Detenga la operación inmediatamente si ocurre algo inesperado.

Evite trabajar en pendientes. Si es absolutamente necesario trabajar en una pendiente, preste especial atención para evitar accidentes o lesiones.

- Detenga la máquina cuando haga una pausa, cambie de lugar de trabajo o deje la máquina desatendida.

- Nunca toque la varilla de perforación mientras la máquina esté en funcionamiento.

Cualquier intervención en la máquina debe realizarse con la máquina apagada y enfriada.

• Durante la operación, mantenga todas las partes del cuerpo alejadas de la varilla.
• Espere hasta que la máquina se haya detenido por completo antes de colocarla en el suelo.

e. Atascos y averías

- Cuando el taladro se atasque, suelte el acelerador para reducir la velocidad de la máquina. Debe soltar el acelerador y volver a ponerlo en ralentí para liberar el atasco. En caso de avería, detenga la máquina por completo. Revísela y encárguela a un servicio técnico cualificado para su inspección y reparación.

12. Bujía

Para un trabajo eficaz con la sierra, mantenga la bujía limpia y libre de depósitos de carbón.

La distancia entre los electrodos debe estar correctamente ajustada.

1. Asegúrese de que la sierra esté apagada.
2. Limpie la superficie cerca de la bujía.
3. Desconecte el cable de alto voltaje de la bujía 1 (Fig. 26).
4. Desenrosque la bujía 2 con la llave especial para bujías. NO UTILICE NINGUNA OTRA HERRAMIENTA. Los electrodos de la bujía deben ser de color marrón claro.
5. Reemplace la bujía si el aislante cerámico está dañado o si los electrodos están quemados o sucios.
6. Limpie los electrodos de metal con papel de lija fino, verifique y ajuste la separación.
7. Compruebe la separación entre el electrodo de tierra y el electrodo central con una sonda especial. Si es necesario, ajuste la separación a 0,7-0,8 mm (Fig. 27).
8. Instale la bujía en el motor y apriétela firmemente. Un apriete insuficiente puede provocar sobrecalentamiento y dañar el motor.
9. Conéctela al cable de alto voltaje.

Realice el mantenimiento de su herramienta con regularidad. Esto la mantendrá en buen estado de funcionamiento y prolongará su vida útil. No utilice productos abrasivos ni corrosivos para limpiar la herramienta. Estos productos la dañan.

No la repare usted mismo. Las reparaciones e inspecciones deben ser realizadas por personal cualificado o un centro de servicio autorizado (póngase en contacto con su distribuidor).

a. Después de cada uso

Revise la varilla y el cuerpo de la herramienta (limpieza, desgaste, etc.). Si observa daños, desgaste o mal funcionamiento, no utilice la herramienta y llévela a un servicio técnico cualificado para su inspección y reparación.

b. Programa de mantenimiento

El operador puede realizar las tareas de mantenimiento que se describen a continuación. También puede solicitar que un técnico cualificado las realice.

Después de cada usar

1° meso 20 horas

Cada temporada o 50 horas

6 meses o 100 horas

12 meses o 300 horas

Aceite de motor	Comprobación del nivel de aceite	√
	Cambiar		√		√
Filtro de aire	De cheques	√
	Cambio de limpieza			√
Bujía	Limpieza o reajuste				√
	Cambiar				√

H. Almacenamiento

- Limpieza de la máquina

Guarde la máquina en un lugar seco y seguro. Manténgala fuera del alcance de los niños. Guarde la máquina en su embalaje para evitar el contacto con la varilla del taladro.

- Cuando vaya a almacenarlo durante largos periodos de tiempo, vacíe el depósito de combustible completamente.
