Produkttyp	Elektrisk jordborr
Märke	Vevor
Modell	D43-F
Motor	Bensin, 43 cm³, 1,25 kW vid 7500 varv/min
Bränsle	Bensin/oljeblandning 40:1
Tankvolym	1,2 L
Borrdiameter	200 mm
Borrhastighet	240 varv/min vid maxhastighet
Motorvarvtal max	9500 varv/min
Tomgångsvarvtal	3000 varv/min
Ljudnivå	Garanterad ljudeffekt 111 dB(A)
Vibrationer (handtag)	20,520 m/s² i drift
Användning	Utomhus, borrning av hål i marken
Säkerhet	Användning av skyddsutrustning, håll barn borta, använd inte inomhus
Underhåll	Regelbunden rengöring, kontroll av tändstift och luftfilter, motoroljebyte
Reservdelar	Tändstift, luftfilter, borrstång
Montering	Handtag att fästa, borrstång att montera med sprint
Start	Strömbrytare PÅ, choke, startsnöre
Förvaring	Torr och säker plats, utom räckhåll för barn, töm bränsletanken vid längre förvaring

Vanliga frågor - D43-F Vevor

Vilket bränsle ska jag använda till Vevor D43-F jordborren?

Använd en blandning av blyfri bensin och motorolja i förhållandet 40:1. Använd inte bensin med etanol eller metanol.

Hur startar man jordborren?

Sätt strömbrytaren på ON, aktivera choken, dra sedan kraftigt i startsnöret. När den startat, tryck in choken till driftläge.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid hjälm, skyddsglasögon, hörselskydd, handskar och halkskyddade skor. Håll barn och djur på minst 5 meters avstånd. Använd aldrig inomhus.

Hur monterar man jordborren?

Fäst handtagen på kroppen med medföljande skruvar och muttrar, montera sedan borrstången genom att rikta in hålen och sätt i låssprinten.

Vad gör jag om jordborren fastnar under användning?

Släpp omedelbart gasen för att sakta ner. Om stoppet kvarstår, stäng av motorn helt och inspektera borrområdet för att ta bort hindret.

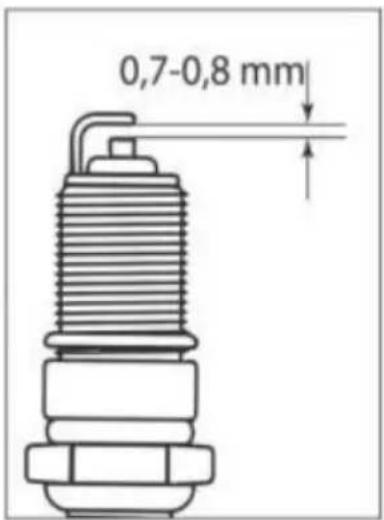

Hur underhåller man tändstiftet?

Rengör regelbundet elektroderna med fint sandpapper och kontrollera avståndet till 0,7-0,8 mm. Byt tändstiftet om isoleringen är skadad.

Vilken typ av motorolja ska jag använda?

Använd en motorolja godkänd för blandning 40:1. Använd inte vanlig olja för 4-taktsmotorer.

Hur förvarar man jordborren efter användning?

Rengör maskinen, töm bränsletanken vid längre förvaring och förvara den på en torr och säker plats, utom räckhåll för barn.

Vilket är det maximala borrdjupet?

Jordborren levereras med en stång på 800 mm längd, vilket möjliggör borrning av hål upp till cirka 80 cm djup beroende på marken.

Kan jag använda jordborren i sluttningar?

Undvik att arbeta i sluttningar. Om nödvändigt, var extra försiktig eftersom maskinen kan bli instabil och orsaka olyckor.

BRUKSANVISNING D43-F Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

1. SÄKERHETSINSTRUKTIONER

DENNA MASKIN KAN ORSAKA ALLVARLIGA SKADOR. Läs instruktionerna noggrant för hantering, förberedelse, underhåll, start och stopp av maskinen. Lär dig mer om alla kontroller och korrekt användning av maskinen.

- VARNING! När du använder den här typen av verktyg bör grundläggande försiktighetsåtgärder alltid följas för att minska risken för brand, elstötar och skador.

- Läs alla instruktioner noggrant innan du försöker använda produkten och spara dem. Var bekant med alla åtgärder som beskrivs i dessa bruksanvisningar. Produkten måste användas av erfarna användare.

- Om du ger bort den här maskinen till andra, vänligen ge dem även denna bruksanvisning.

- Läs även alla markeringar på produkten. Symbolerna på verktygen finns i manualen.

- Använd denna maskin enligt beskrivningen i denna bruksanvisning. Det är strängt förbjudet att använda detta verktyg för andra ändamål än de som anges i manualen.

- Underlåtenhet att följa dessa instruktioner kan leda till allvarliga skador och i vissa fall död.

- Denna produkt är endast avsedd för privat bruk i hemmet. Använd den inte för kommersiella ändamål.

- Låt aldrig personer som inte känner till dessa instruktioner eller barn använda denna produkt.

- Nationella bestämmelser kan begränsa användningen av maskinen.

- Personer under 18 år får inte använda denna produkt.

- Kom ihåg att operatören eller användaren är ansvarig för olyckor eller andra personer eller deras egendom.

Använd inte verktyget om du är berusad, trött, påverkad av narkotika eller sjuk. Använd inte verktyget om du inte är i tillräcklig fysisk form.

Detta verktyg är avsett för utomhusbruk. Använd det aldrig inomhus.

Låt aldrig barn använda maskinen.

Undvik att använda den medan människor, särskilt barn, är i närheten.

Klä dig ordentligt! Bär inte lösa kläder eller smycken som kan fastna i rörliga delar. Användning av skyddshandskar, halkfria skor och skyddsglasögon rekommenderas.

Stäng av motorn eller koppla bort den före:

rengöring eller rensning av en blockering;

kontroll, underhåll eller arbete på maskinen;

justering av skäranordningens arbetsläge.

Hantera bränsle varsamt; det är mycket brandfarligt. Fyll aldrig på bränsle i maskinen med motorn igång eller när den är varm. Andas inte in bränsleångor eftersom de är giftiga.

Försök inte reparera maskinen om du inte är kvalificerad för att göra det.

Använd inte maskinen med skadad eller alltför sliten skäranordning.

För att minska risken för brand, håll motorn och ljuddämparen fria från skräp och överdrivet smörjmedel.

Se alltid till att alla handtag och skydd är monterade när du använder maskinen. Försök aldrig använda en ofullständig maskin eller en maskin utrustad med obehörig modifiering.

Montera alltid skäranordningens skydd om sådant finns vid transport eller förvaring av maskinen.

- Var alltid medveten om din omgivning och var uppmärksam på möjliga faror som inte kan höras på grund av bullret från maskinen.

- Håll personer och djur borta från arbetsområdet. Barn och personer som inte vet hur man använder detta verktyg ska inte röra det eller hantera det.

- Använd produkten endast i dagsljus eller under bra artificiell belysning.

- Använd alltid fullständig skyddsutrustning, inklusive hjälm, skyddsmask, hörselskydd, handskar, halkfria skor och skyddskläder, när du använder maskinen.

- Använd lämpliga kläder. Bär inte löst sittande eller oknäppta skjortor. Smycken som kan komma i kontakt med rörliga delar ska inte bäras. Om du har långt hår, knyt upp det och bär lämplig säkerhetsutrustning som hjälm.

- Använd inte produkten med skadade skydd eller sköldar som inte är på plats.

- Håll händer och fötter borta från enheten hela tiden, särskilt när du stänger av och slår på verktyget.

- Använd inte verktyget i ett område med dålig ventilation. Gasutsläpp kan orsaka

skada.

- Arbeta inte när det regnar eller är dåligt väder. Använd inte verktyget på fuktiga platser.

- Använd inte verktyget i närheten av brandfarliga vätskor eller gaser.

- Varning: Maskinen avger gaser när den används. Undvik att komma i kontakt med dessa gaser.

- Håll arbetsområdet rent. Innan du börjar arbeta, inspektera arbetsområdet och ta bort material eller föremål som kan orsaka olyckor.

- Tvinga inte fram verktyget.

- Håll verktyget och borren rena för bättre och säkrare prestanda. Följ instruktionerna i denna manual för att smörja och byta tillbehör.

- Inspektera alltid maskinen före och efter drift. Om verktyget är skadat eller defekt, sluta använda det och lämna in det till en auktoriserad verkstad för inspektion och reparation.

- Stäng av verktyget efter användning, när du lämnar det utan tillsyn, när du byter tillbehör och före underhåll.

- Håll handtagen torra, rena och fria från olja och fett.

- Var koncentrerad när du använder verktyget. Titta på vad du gör, använd inte verktyget när du är trött.

- Placera utrustningen i ett väl upplyst område på en platt, stabil, torr och välventilerad yta, borta från brandfarliga material och med gott om plats för slipavfall.

- Låt ingen, särskilt inte barn, komma inom en radie av minst fem meter från arbetsområdet när arbete pågår.

- Stoppa omedelbart verktyget om motorn eller PÅ/AV-knappen inte fungerar eller om det uppstår ovanliga ljud.

- När maskinen inte används ska den förvaras på en torr, låst plats utom räckhåll för barn.

- Före användning och efter eventuella stötar, kontrollera produkten för tecken på slitage eller skada. Utför reparationer om nödvändigt.

- Stäng alltid av maskinen:

varje gång du lämnar enheten utan tillsyn;

innan du avlägsnar ett hinder;

innan du kontrollerar, rengör eller arbetar på produkten;

efter att ha träffat ett främmande föremål;

varje gång produkten börjar vibrera onormalt.

• Var uppmärksam på fot- och skärskador.
• Inspektera och utför regelbunden service på produkten. Reparationer bör endast utföras av en auktoriserad serviceverkstad eller en liknande kvalificerad specialist.
• När produkten inte används, förvara den utom räckhåll för barn.
• Barn ska inte leka med plastpåsar, lakan och smådelar! Förvara dem utom räckhåll för barn. Det finns risk för kvävning!
• Bär alltid verktyget medan du håller i handtaget, aldrig i borren.
• Använd inte produkten på hala underlag.
• Använd inte produkten på branta, hala sluttningar.
• Om maskinen har slagit i ett främmande föremål, kontrollera om verktyget är skadat och lämna det för reparation om det behövs.
• Håll alla kroppsdelar borta från den löpande maskinen.
• Var försiktig när du använder maskinen i stormigt väder. Använd inte maskinen vid blixtnedslag, åskväder och dåligt väder i allmänhet.

Bränslehantering

• Var mycket försiktig när du hanterar bränslen. De är brandfarliga och ångorna är explosiva.
• Använd endast en godkänd behållare.
• Ta aldrig bort tanklocket eller fyll på bränsle medan maskinen är igång. Stäng av enheten och låt motorn och avgaskomponenterna svalna innan du tankar.
• Rök inte. Tanka aldrig inomhus.
• Förvara aldrig verktyget och bränslet inomhus där det finns öppen låga, till exempel nära en varmvattenberedare.
• Om bränsle har spillts, försök inte att starta maskinen, utan flytta bort från spillområdet innan du börjar använda den. Rengör eventuellt spill.

Sätt tillbaka och dra åt bränsletankens lock efter tankning.

Följ instruktionerna i den här manualen för att fylla verktyget med bränsle.

Under underhåll och förvaring

• Stoppa verktyget och vänta tills det stannar. Se till att alla rörliga delar har stannat helt.
• Låt maskinen svalna innan du utför inspektion, justeringar, underhåll, service och förvaring.

Kvarvarande risker

Även om du använder den här produkten i enlighet med alla säkerhetskrav kvarstår potentiella risker för skador och olyckor. Följande faror kan uppstå inom produktens struktur och design:

• Det finns negativa hälsokonsekvenser på grund av vibrationer om produkten används under längre perioder eller inte hanteras och underhålls på rätt sätt.
• Det finns risk för skador och egendomsskador orsakade av tillbehör, trasiga tillbehör eller plötslig stöt från dolda föremål vid användning av skärfunktionen.
• Risk för skador på person och egendom orsakade av flygande föremål.
• Långvarig användning av denna produkt utsätter operatören för vibrationer och kan påverka de s.k. "vit finger"-sjukdomen. För att minska risken, var vänlig och använd handskar och håll händerna varma.
• Om något av symtomen på "vitfinger"-syndromet uppstår, kontakta omedelbart läkare. Symtom på "vitfinger" inkluderar: domningar, känslighetsförlust, kittling, stickningar, smärta, förlust av styrka, färgförändringar eller hudåkomma. Dessa symtom uppträder vanligtvis på fingrar, händer eller handleder. Risken är högre vid låga temperaturer.
• Risk för hörselnedsättning om maskinen används under längre perioder utan hörselskydd.

Symboler

	Varningssymbol
	Läs instruktionsboken
	Använd skyddsutrustning: skyddshjälm, säkerhetsutrustning glasögon, buller skyddshjälm
	Använd skyddshandskar
	Använd skyddande skor.
	WARNING: Het yta
	Gör inte rök

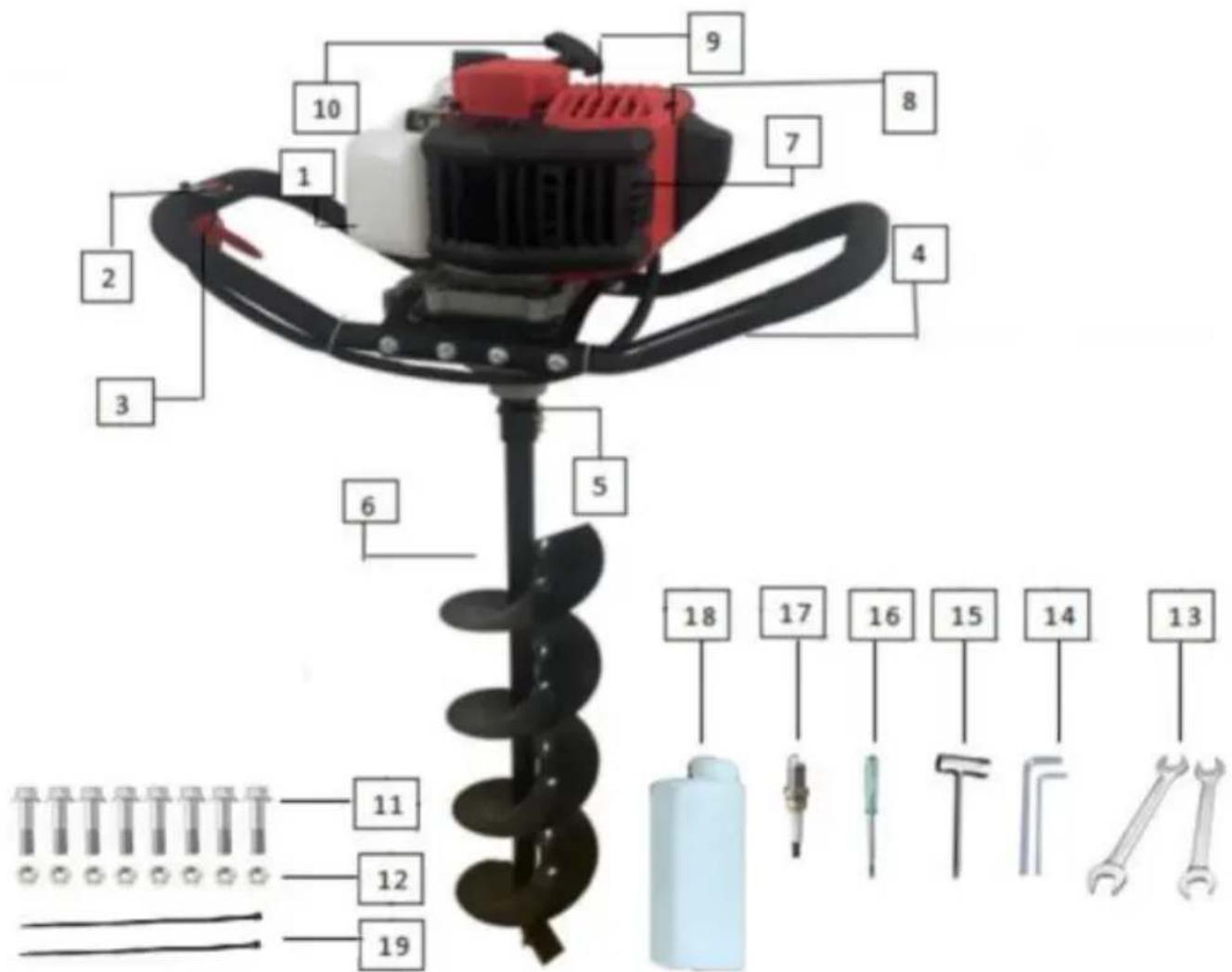

2. DIN PRODUKT

a. Beskrivning

1 – Bränsle lock/tank	2 – PÅ/AV Växla	3 - Gasreglage	4 - Handtag
5 – Växellåda	6 – Borrskruv/skruvborr (200*800	7 – Tändstift	8 – Luft filtrera/Förgasare

	mm)
9 – Chokereglage	10 – Snörstartare hantera	11 – S -besättninga (8 st)Monterad på maskinen	12 - Nötter ( 8 $ Monterad på maskinen
13 - Skiftnycklar (5/8 13/15)	14 - Insexnyckel	1 5 - Hylsnyckel	1 6 - B usca-polk
17 - S parkeringsplugg	18 - O ilcan	1 9 - Nylonband (2 st)

b. Tekniska data

Modell	D43-F
Motorvolym	43 cm 3
Maximal motoreffekt	1. 2 5 kW 7500 r /min
Motorns maximala hastighet	9 500 varv /min
Engagerande hastighet	42 00 ~4500 varv /min
Tomgångsvarvtal	3000 varv /min
Bränsletankens volym	1,2 liter
Borrningsspecifik diameter	20 0 mm
Borrhastighet vid maximal hastighet på maskinen	240 varv /min
Bränsleförbrukning vid maximal motoreffekt	≥700 kg/h
Bränsleoljeförhållande	40:1
Garanterad ljudeffekt	11 1 dB(A)
Ljudtryck	Tomgångsvarvtal 6 8 0,4 dB(A)K=3dB(A)
	I drift 93,8 dB(A)K=3dB(A)
Ljud driva	Tomgångsvarvtal88,4 dB(A)K = 3 dB(A)
	I drift113,8 dB(A)
	K = 3 dB(A)
Vibration	Tomgångsvarvtal Huvudhandtag 5,948 m/s2 Hjälphandtag 6,812 ms2 K=1,5 m/ s2
	I drift Huvudhandtag 20,520 ms2 K=1,5 m/s2 Hjälphandtag 20,984 ms2 K=1,5 m/s2

3. PÄFYLLNING AV BRÄNSLETANKEN

• Borrmaskinen ska alltid vara stoppad och svalnad.
• Rök aldrig under tankning. Det får inte finnas några lågor eller gnistor i närheten av bränslet.
• Försök inte tanka när motorn är varm.
• Om bränsle har spillts, sluta omedelbart tanka och starta inte motorn. Städa upp spillt bränsle och fyll på maskinen på en annan plats.
• Fyll aldrig bränsletanken upp till flänsen; det finns risk för överfyllning.
• Tanka inte i ett slutet och oventilerat utrymme.

Bränslet som används till detta verktyg är en blandning av blyfri bensin och registrerat motorsmörjmedel.

Använd endast bensin som inte innehåller etanol eller metanol när du blandar bensin med olja. Blyfri bensin är en kvalitetsbensintyp. Detta hjälper till att undvika skador på motorns bränsleledningar och andra motordelar.

Det rekommenderade blandningsförhållandet är 40:1 (se till att blandningsförhållandet är korrekt innan du fyller på produkten).

b) Blandning

• Förbered blandningen i en ren och tom behållare.
• Häll oljan i behållaren.
• Häll bränslet i tanken. Rör om blandningen tillräckligt länge (mer än en minut) för att få en ordentlig blandning.

c) Påfyllning av bränsletank

• Skruva av bränsletankens lock och ta bort det.
• Fyll tanken långsamt med blandningen. Överskrid inte den maximala kapaciteten (fyll företrädesvis till 80 % av sin kapacitet).
• Sätt tillbaka locket på bränsletanken och dra åt det.
• Torka av eventuellt spill runt enheten om nödvändigt.

Notera: För att undvika skada och olyckor, ANVÄND INTE ANDRA BLANDNINGAR OCH ANDRA TYPER AV OLJA/BENSIN.

d) Lagring av bränsle

Bränslet måste förvaras i en ren och säker behållare och alltid vara väl tillsluten. Om du inte använder produkten under en längre tid, ta bort bränsleblandningen och håll den i en behållare.

Lämna inte bränslet i produkten under en längre tid. Bränslet kan täppa till förgasaren och motorn kommer inte att fungera korrekt.

e) Avfallshantering av bränsle

När bränslet inte längre används eller är slitet, vänligen kassera det på en auktoriserad plats. Kontrollera lokala lagar gällande kassering av bränsle.

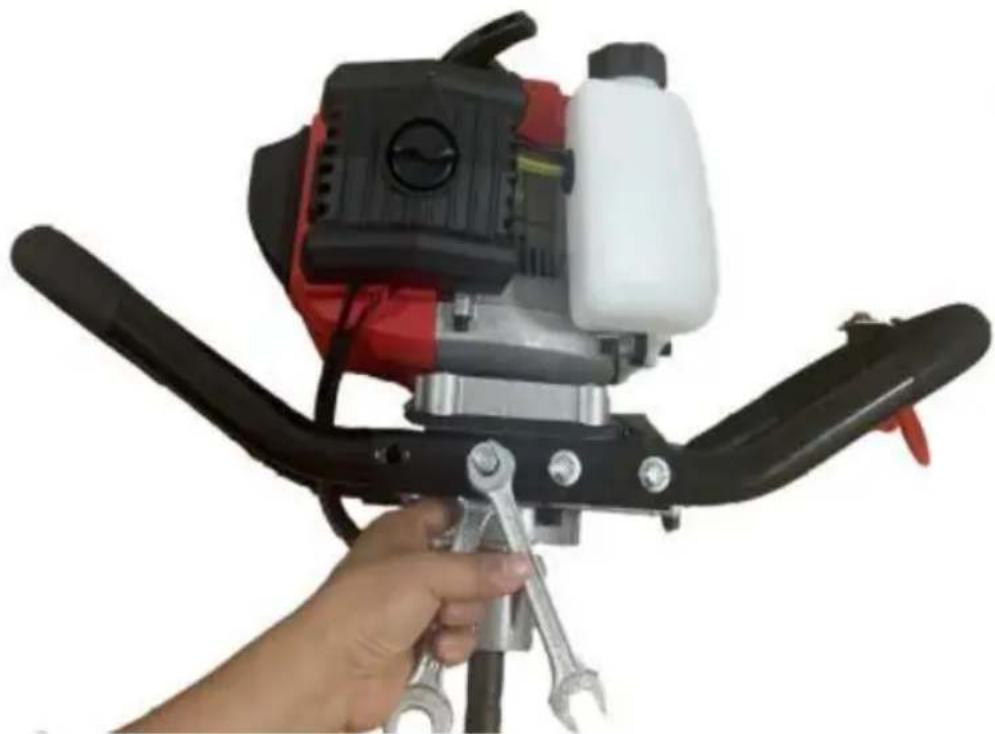

4. MONTERING

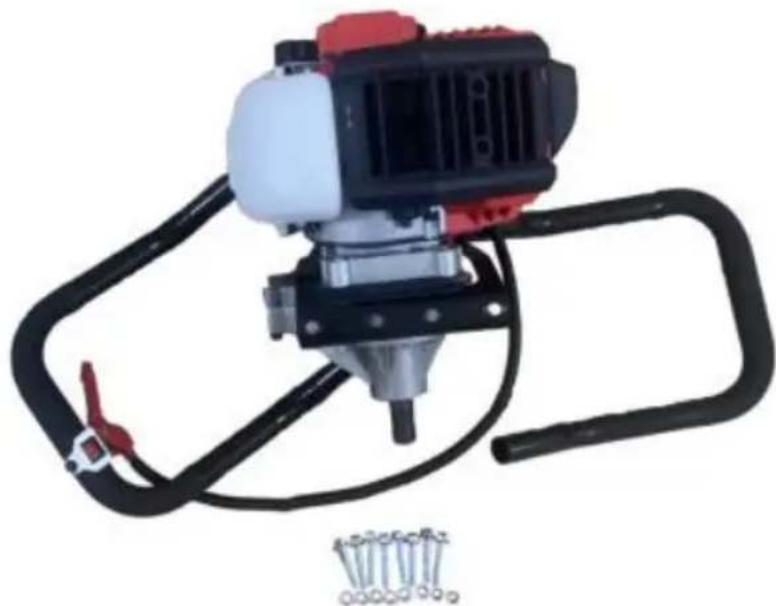

a. Det första steget är att förbereda 10# och 13# nycklarna och ta bort skruvarna (11) och muttrarna (12) från maskinen.

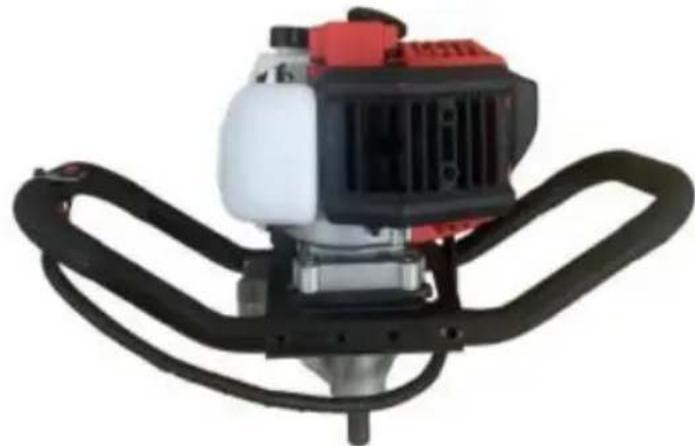

b. Sätt i båda handtagen i handtagsfästet.

c. Använd 13#-hjälpstiftet för att fästa muttern och 10#-hjälpstiftet för att vrida skruvarna medurs.

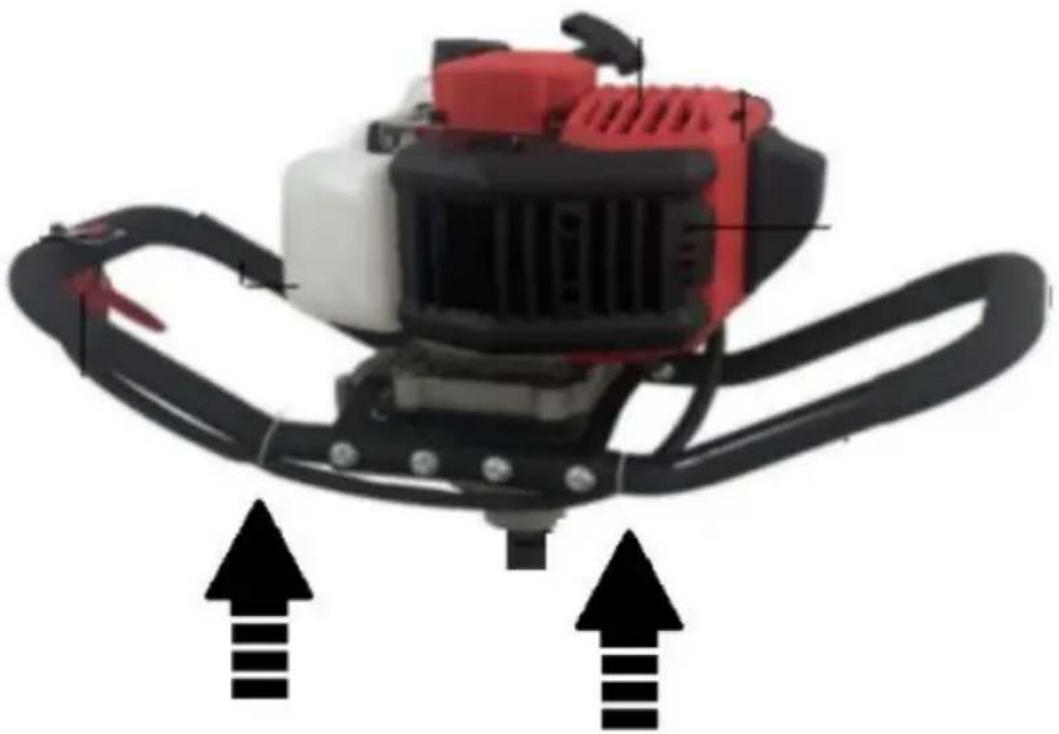

d. Fäst vajern och handtaget med nylonband av diameter 19 (2 st).

- Placera maskinkroppen på en plan och stabil yta.

- Ta bort klämman och stiftet på borrstången.

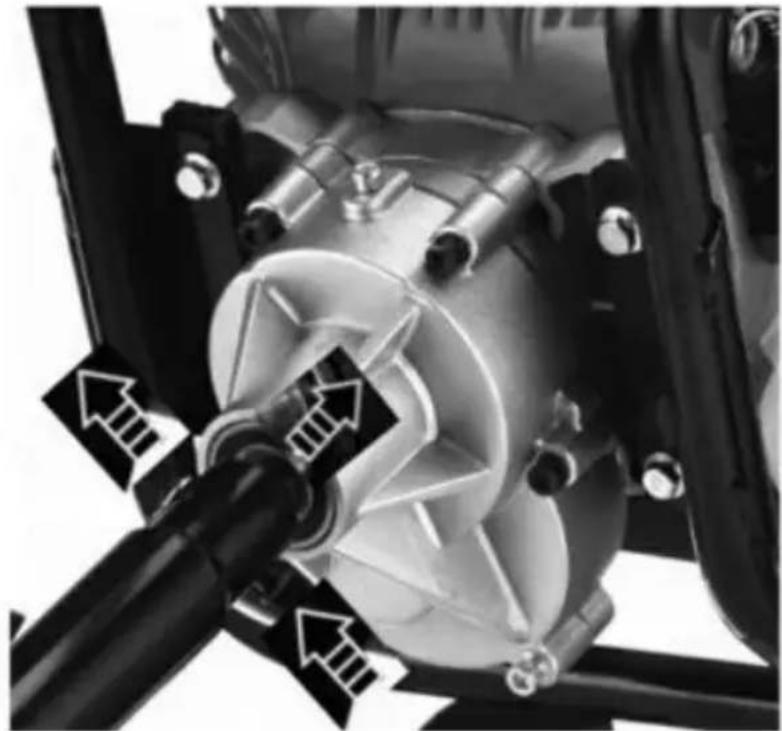

- Montera stången och rikta in hålen så att de två uppsättningarna ansluts.

- Sätt tillbaka stiftet på plats genom att klippa det.

- Lossa klämman och ta bort stiftet.

- Kontrollera maskinens skick för att säkerställa att det inte finns några skador eller funktionsfel. Vid problem, använd inte maskinen och kontrollera den.

- Kontrollera att borrstången är ordentligt monterad.

- Kontrollera bränslemängden. Tanka alltid innan du använder maskinen. Använd aldrig maskinen med lite eller inget bränsle.

- Kontrollera arbetsytan; ta bort alla hinder, material och föremål som kan utgöra en fara och orsaka en olycka.

- Säkra arbetsytan genom att placera markeringar för att varna åskådare om befintliga potentiella risker.

c. Användning

- Håll borren vertikalt. Placera stången mot jorden.

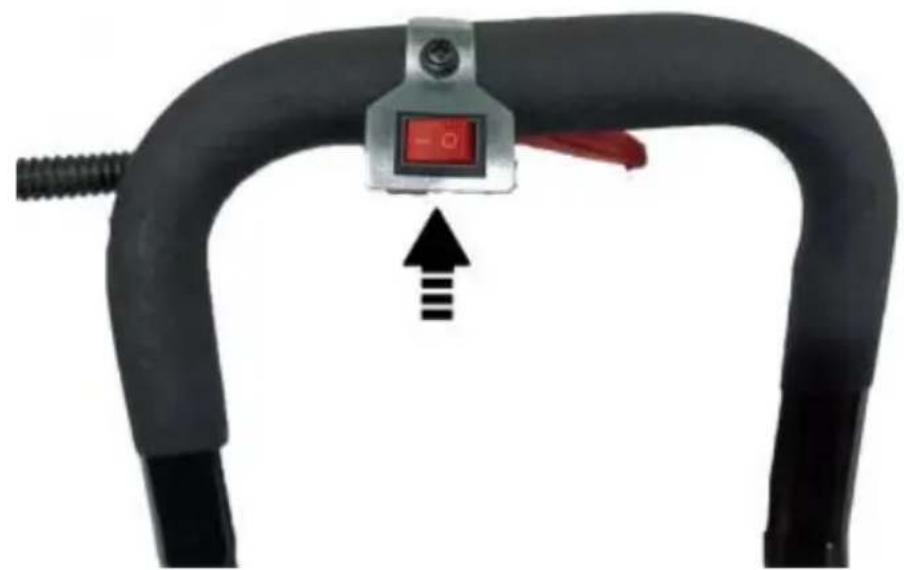

- Slå på maskinen genom att vrida strömbrytaren till PÅ.

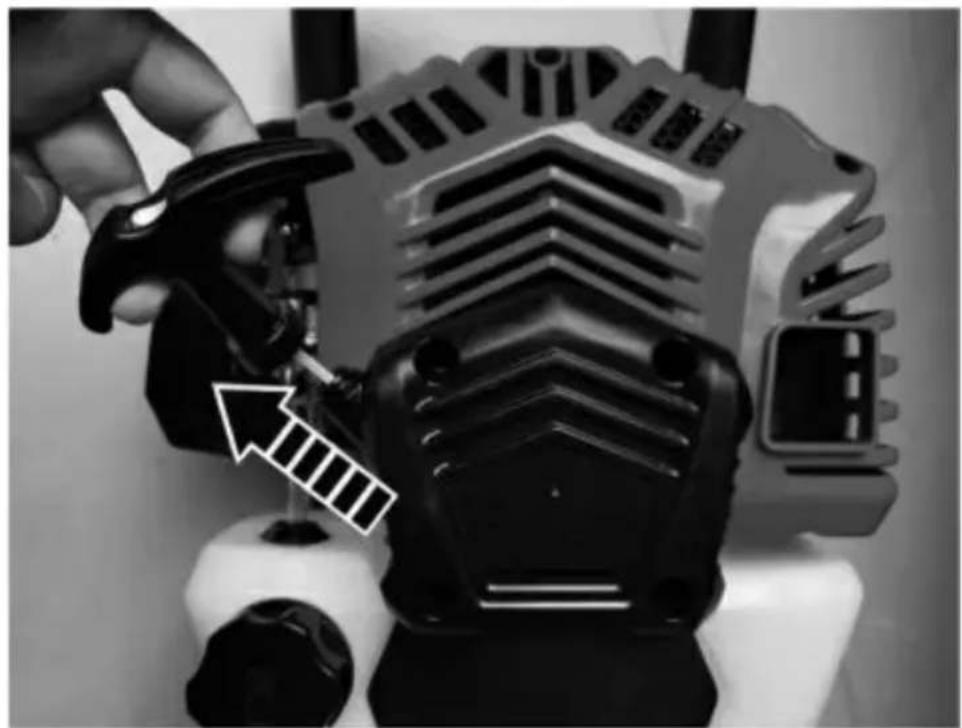

- Dra i startvajern för att starta maskinen.

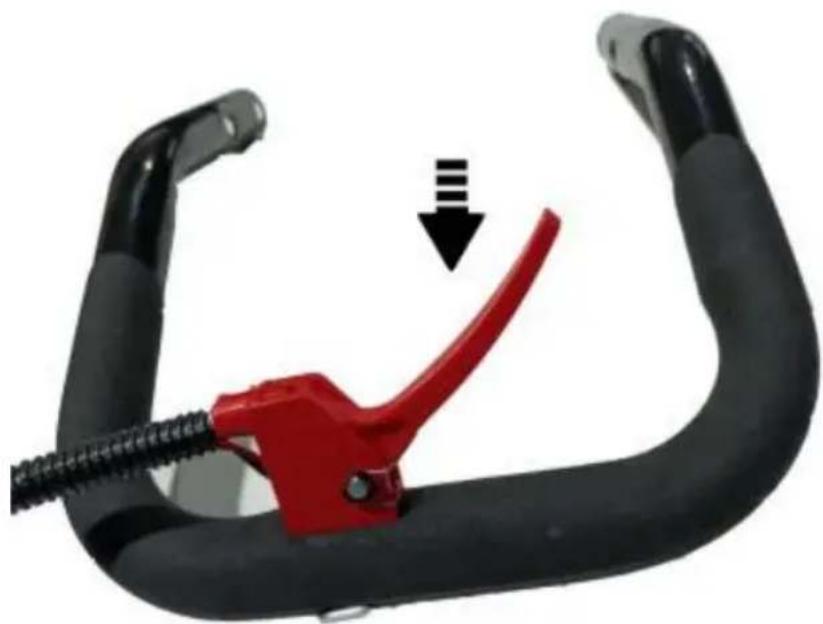

- Håll borren genom att ta tag i hållhandtaget och huvudslangen. Öka hastigheten gradvis genom att trycka och hålla in säkerhetsbrytaren och sedan dra i accelerationsknappen. Tryck nedåt med lite kraft.

• När borrstången har trängt ner 10 cm i marken, greppa ramen ordentligt och tryck nedåt.
• För att borra ett djupt hål, sänk stången gradvis.
• När du har grävt till önskad storlek, minska borrhastigheten.
• Ta bort stången och stoppa sedan maskinen.
• Du kan börja borra ett annat hål.
• För att stoppa maskinen, släpp utlösaren och vrid växeln till AV. Låt maskinen stanna helt innan du placerar den på marken.

• Åskådare (särskilt barn och djur) bör hålla minst 5 meters avstånd från arbetsytan. Stoppa någon från att komma in på arbetsytan medan du arbetar.
• När en person kommer i närheten, stoppa maskinen för att undvika eventuella skador.
• Var uppmärksam på ditt arbete och arbetsmiljön. Stoppa omedelbart vid oväntade ingrepp.
• Undvik att arbeta i sluttningar. Om du absolut måste arbeta i en sluttning, var extra uppmärksam för att undvika olyckor och skador.
• Stoppa maskinen när du tar en paus, byter arbetsplats och lämnar maskinen utan uppsikt.
• Rör aldrig borrstången medan du använder maskinen. Alla ingrepp på maskinen ska utföras med maskinen avstängd och nedkyld.
• Flytta alla kroppsdelar bort från stången under operationen.

- Vänta tills maskinen har stannat helt innan du placerar den på marken.

e. Stopp och haverier

- När borren fastnar, släpp gaspedalen för att sakta ner maskinen. Du måste släppa gaspedalen och vrida tillbaka den till tomgång för att lossa den.

- Vid fel, stoppa maskinen helt. Kontrollera maskinen och låt en kvalificerad servicetekniker inspektera och reparera den.

11. Tändstift

För effektivt sågarbete, håll tändstiftet rent och fritt från kolavlagringar.

Avståndet mellan elektroderna måste vara korrekt justerat.

1. Se till att sågen är avstängd.
2. Rengör ytan nära tändstiftet.
3. Koppla bort högspänningskabeln från tändstiftet 1 (bild 26).
4. Skruva loss tändstiftet 2 med den speciella tändstiftsnyckeln. ANVÄND INTE ANDRA VERKTYG. Tändstiftets elektroder ska vara ljusbruna.
5. Byt ut tändstiftet om den keramiska isolatorn är flagad eller om elektroderna är brända eller smutsiga.
6. Rengör elektroderna till metallen med fint sandpapper, kontrollera och justera avståndet.
7. Kontrollera avståndet mellan jordelektroden och mittelektroden med en specialprob. Ställ in avståndet till 0,7–0,8 mm vid behov (bild 27).
8. Montera tändstiftet i motorn och dra åt det ordentligt. Otillräcklig åtdragning av tändstiftet kan orsaka överhettning och skador på motorn.
9. Anslut den till högspänningskabeln.

7. UNDERHÅLL OCH FÖRVARING

A. Underhåll

Utför regelbunden service på ditt verktyg. Detta kommer att hålla ditt verktyg i gott skick och förlänga dess livslängd.

Använd inte slipande eller frätande medel för att rengöra verktyget. De typer av produkter skadar ditt verktyg.

Reparera den inte själv. Reparationer och inspektioner bör utföras av kvalificerad person eller en auktoriserad serviceverkstad (vänligen kontakta din återförsäljare).

a. Efter varje användning

Kontrollera stång och verktygskropp (renhet, slitage, skador etc.). Om du upptäcker skador, slitage eller funktionsfel, använd inte verktyget utan lämna in det till en kvalificerad serviceverkstad för inspektion och reparation.

b. Underhållsschema

Underhållsarbetet som beskrivs nedan kan utföras av operatören. Du kan också be en kvalificerad tekniker att utföra detta underhållsarbete.

		Efter varje använda	1:a månad eller 20 timmar	Varje säsong eller 50 timmar	6 månader eller 100 timmar	12 månader eller 300 timmar
	Kontroll av oljenivån	√
Motorolja	Ändra		√		√
Luftfilter	Kontroll	√
	Städbyte			√
Tändstift	Rengöring eller efterjustering				√
	Ändra				√

G. Lagring

• Rengöring av maskin
• Förvara maskinen på en torr och säker plats. Den bör vara utom räckhåll för barn. Lägg maskinen i sin förpackning för att undvika kontakt med borrstången.
• Töm bränsletanken helt vid längre tids förvaring.
