GEBRUIKSAANWIJZING ER-006 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

DUMPER AANHANGWAGEN

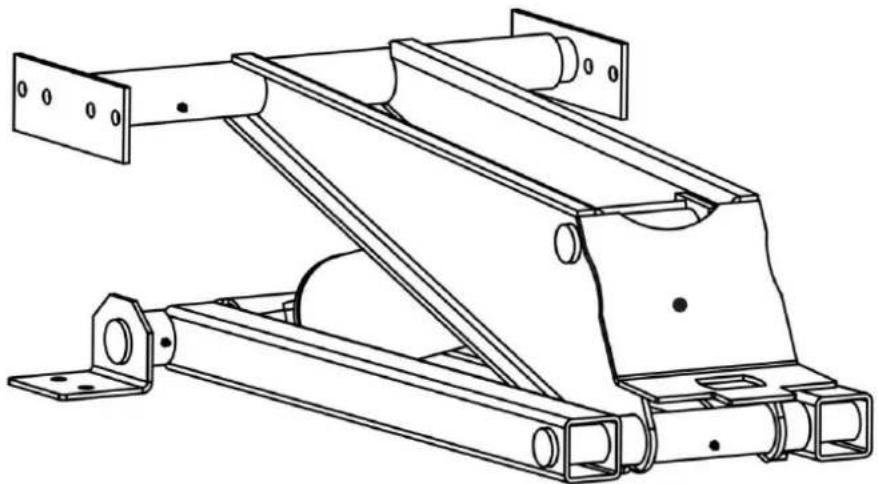

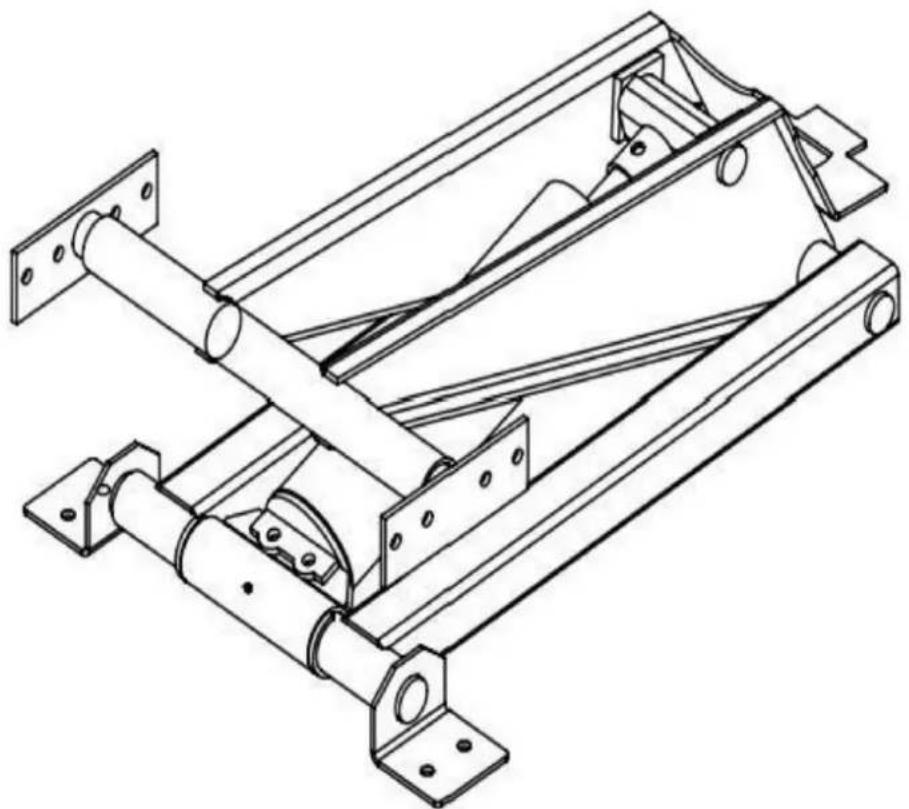

HYDRAULISCHE HIJSKIT

MODEL: ER-006(8T) / ER-006(10T)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Deze handleiding behandelt de juiste installatie van de takel, hydraulische aansluitingen, bedrading en het onderhoud van de hydraulische hefinrichtingen van de Dump Trailer.

LET OP: LEES DEZE HELE HANDLEIDING DOOR VOORDAT U PROBEERT EEN VAN DEZE APPARATEN TE INSTALLEREN. COMPONENT IN DE HIJSKIT.

Deze handleiding moet te allen tijde bij de aanhanger, krik, takel of andere apparatuur of apparaten worden bewaard. waarop dit product voor hydraulische dumptrucks wordt gebruikt of geïnstalleerd.

OPMERKING: De installatie van hydraulische producten voor kiepwagens op uw vrachtwagen, oplegger of andere apparatuur kan de vrachtwagen of oplegger ongeldig maken of aantasten.

Indien het product defect raakt, is de enige mogelijkheid reparatie of vervanging, zoals hierboven beschreven.

paragrafen. Dump Trailer Hydraulic is niet aansprakelijk jegens enige partij voor directe, indirecte of gevolgschade

schade(s) als gevolg van het falen van het product. Dump Trailer Hydraulic zal onder geen beding

verantwoordelijk zijn voor winstderving, gemiste besparingen, schade aan andere apparatuur, huur- of vervangingskosten, of

andere incidentele of gevolgschade die voortvloeit uit het gebruik of het onvermogen om het product te gebruiken. Schade, indien alle, op Dump Trailer Hydraulic verhaalbare bedragen mogen onder geen beding de huidige lijst overschrijden

Prijs van het product exclusief belasting, verzend- en administratiekosten.

Door het product te gebruiken, accepteert de gebruiker alle hierin vermelde voorwaarden. Dump Trailer Hydraulische reserves het recht om zonder voorafgaande kennisgeving verbeteringen aan te brengen aan een model of product.

VEILIGHEID VOOROP

HET IS UW PLICHT EN VERANTWOORDELIJKHEID OM DEZE VOLLEDIG DOOR TE LEZEN EN

BEGRIJP DEZE HANDLEIDING EN ALLE ANDERE MATERIALEN DIE BIJ DE Dump Trailer WORDEN GELEVERD

Hydraulisch PRODUCT(EN) (INCLUSIEF MATERIALEN GELEVERD DOOR DERDEN)

FABRIKANTEN) VOORDAT U PROBEERT DE Dump te installeren of te bedienen

Aanhangwagen Hydraulisch OF PRODUCT(EN) VAN DERDEN GELEVERD DOOR PREMIUM SUPPLY. INDIEN OP ENIG MOMENT

TIJD DAT U VRAGEN HEBT OVER DE INSTALLATIE OF BEDIENING VAN Dump Trailer

Hydraulisch OF Dump Trailer Hydraulisch GELEVERD PRODUCT(EN) OF OVER DE INHOUD VAN

DEZE HANDLEIDING, NEEM CONTACT OP MET Dump Trailer Hydraulic VOORDAT U VERDERGAAT MET DE BEOOGDE.

INSTALLATIE OF BEDIENING. Dump Trailer Hydraulic IS NIET VERANTWOORDELIJK VOOR SCHADE AAN EIGENDOMMEN OF PERSOONLIJK LETSEL OF DE DOOD DIE KAN VOORTVLOEIEN UIT UW NIET-NALEVING VAN DEZE EISEN.

Dit symbool wordt gebruikt om de aandacht te vestigen op instructies met betrekking tot persoonlijke veiligheid. Zorg ervoor dat u

Neem de tijd om deze instructies grondig te lezen en wees voorzichtig!

Hieronder volgt een korte beschrijving van de signaalwoorden die in deze handleiding worden gebruikt:

! DANGER

Geeft een dreigend gevaarlijke situatie aan die, indien niet vermeden, ZAL resulteren in

materiële schade, overlijden of ernstig letsel.

WARNING

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, KAN resulteren in

materiële schade, overlijden of ernstig letsel en omvat gevaren die ontstaan wanneer de afschermingen worden verwijderd.

CAUTION

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, KAN resulteren in

materiële schade of licht of matig persoonlijk letsel, inclusief overlijden. Het wordt ook gebruikt om te waarschuwen voor onveilige praktijken.

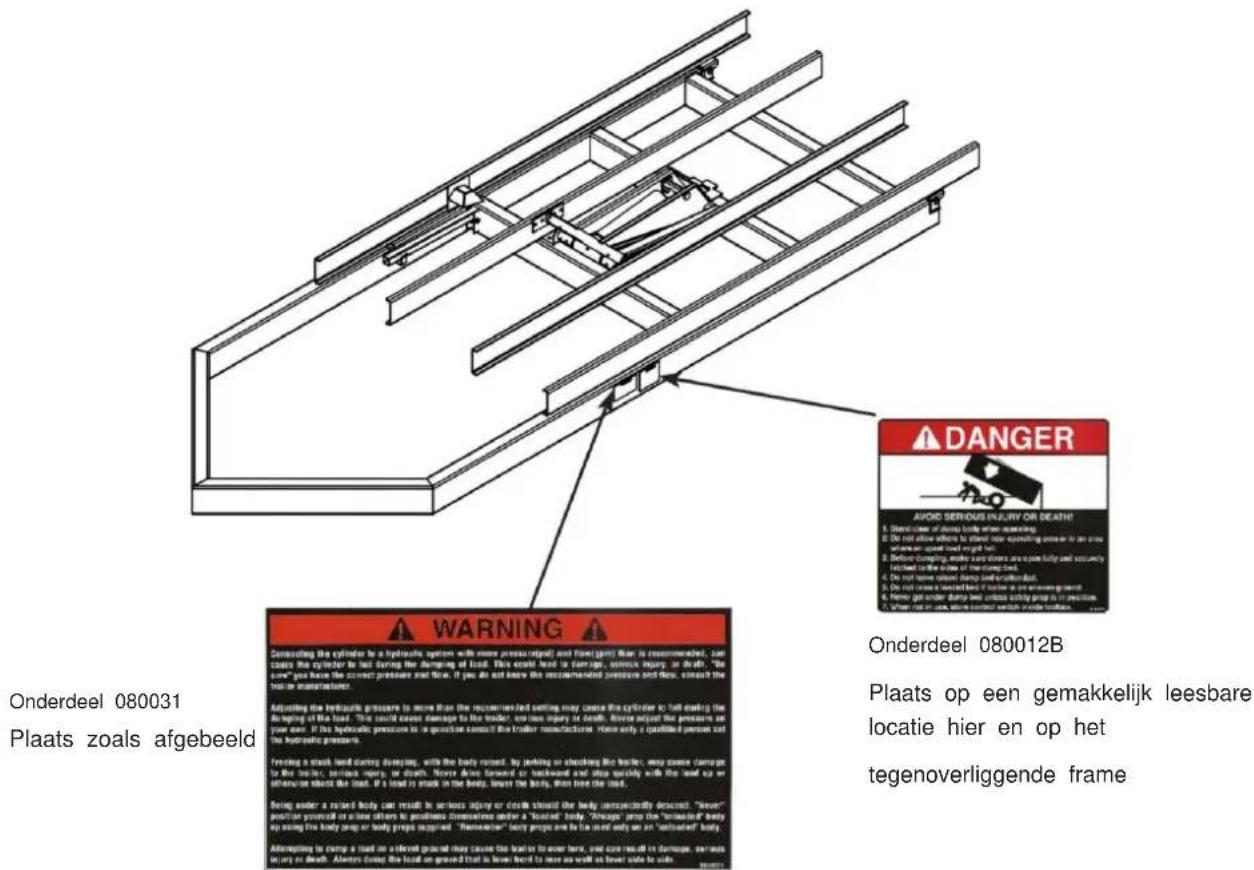

LOCATIES VAN VEILIGHEIDSBORDEN

Het installeren of bedienen van deze apparatuur zonder eerst de juiste installatie- en bedieningsprocedures te begrijpen, kan leiden tot ernstige schade aan eigendommen, persoonlijk letsel of zelfs de dood. Lees altijd alle installatie- en bedieningshandleidingen en zorg dat u ze volledig begrijpt voordat u deze apparatuur installeert of bedient.

Neem contact op met Dump Trailer Hydraulic als u vragen hebt. Lees alle veiligheidsborden op de trailer en die welke bij deze handleiding zijn inbegrepen of daarin worden vermeld. Houd deze borden schoon en vervang verloren, beschadigde of vernietigde borden.

Het installeren of bedienen van deze takel zonder eerst de juiste installatie- en bedieningsprocedures te begrijpen, kan leiden tot ernstig letsel of de dood. Lees altijd alle installatie- en bedieningshandleidingen en zorg dat u ze volledig begrijpt voordat u deze apparatuur installeert of bedient. Neem contact op met Dump Trailer Hydraulic met

ing van een aanhanger kan schade aan het voertuig of de aanhangercomponenten veroorzaken, wat kan resulteren in

letsel of overlijden. Overschrijd NOOIT het bruto voertuiggewicht (GVW) of het bruto asgewicht (GAW) van de aanhanger of uw voertuig.

Schade aan remleidingen tijdens de productie en installatie van de takel, evenals

het installeren van hardware (bouten, moeren, beugels) op een manier dat ze kunnen schuren en het remsysteem kunnen beschadigen, kan leiden tot remfalen. Dit kan een ongeluk veroorzaken dat letsel of de dood tot gevolg kan hebben.

Neem ALTIJD passende maatregelen om schade aan het remsysteem te voorkomen tijdens de installatie van de takel en zorg ervoor dat de geïnstalleerde apparatuur het remsysteem niet hindert.

Slecht functionerende apparatuur kan materiële schade, letsel of de dood veroorzaken. Laat defecte apparatuur ALTIJD

repareren voordat u het gebruik voortzet. Raadpleeg indien nodig de fabrikant van de trailer.

Lassen, autogeen snijden of slijpen kan ervoor zorgen dat brandstof ontbrandt. Dit kan leiden tot letsel

of de dood. Neem ALTIJD passende maatregelen om te voorkomen dat brandstof uit brandstoftanks ontbrandt bij het lassen, autogeen snijden en/of slijpen tijdens de installatie. Hitte van het uitlaatsysteem van het voertuig kan leiden tot falen van hydraulische componenten. Dit kan leiden tot brand die kan leiden tot letsel of de dood. Installeer apparatuur ALTIJD op locaties waar de hitte van het uitlaatsysteem geen componenten beschadigt die cruciaal zijn voor de werking.

PARAMETERLIJST

Model	ER-006(8T)	ER-006(10T)
Laadvermogen	8T (17600 pond)	10T (22.000 pond)
Lengte van de kantelbak van de aanhangwagen	10-14ft	12-16ft
Stroom van batterijkabels	ÿ200A	ÿ200A
Actie	Dubbele	Dubbele
Spanning	DC 12V	DC 12V
Reservoircapaciteit	8 liter	10 liter
Stroom	1,6 kW	1,6 kW
Rotatiesnelheid	2600 toeren per minuut	2600 toeren per minuut
Druk	16~20 MPa	16~20 MPa
Verkeer	2,1 ml/r	2,1 ml/r
Tankmateriaal	Plastic	Plastic
Kleur	Zwart	Zwart

ONDERDELENLIJST

Wanneer u dit product uitpakt, moet u ervoor zorgen dat de hieronder vermelde onderdelen aanwezig zijn en moet u het product zorgvuldig controleren op eventuele defecten, schade die tijdens het transport is ontstaan. Probeer het product niet te monteren of te gebruiken als er schade is onderdeel ontbreekt of is beschadigd.

ONDERDEELNAAM	AFBEELDING	QTEN		ONDERDEELNAAM	AFBEELDING	Hoeveelheid
Hijsmontage(inclusief ondersteuningbord)		1		Hydraulische koppelingen		2
HydraulischKrachteenheid		1		Batterijkabels		1
Veiligheidsarm		1		Scharnier (stijlen)Variëren)		2
Veiligheidsarmbeker		1		VeiligheidsarmOpbergbeugel		1
Rubberen batterijRiem		1		Hydraulische slangTussen HPUen Cilinder		2
HydraulischUitrusting		2		Vergrendelende kragen		2

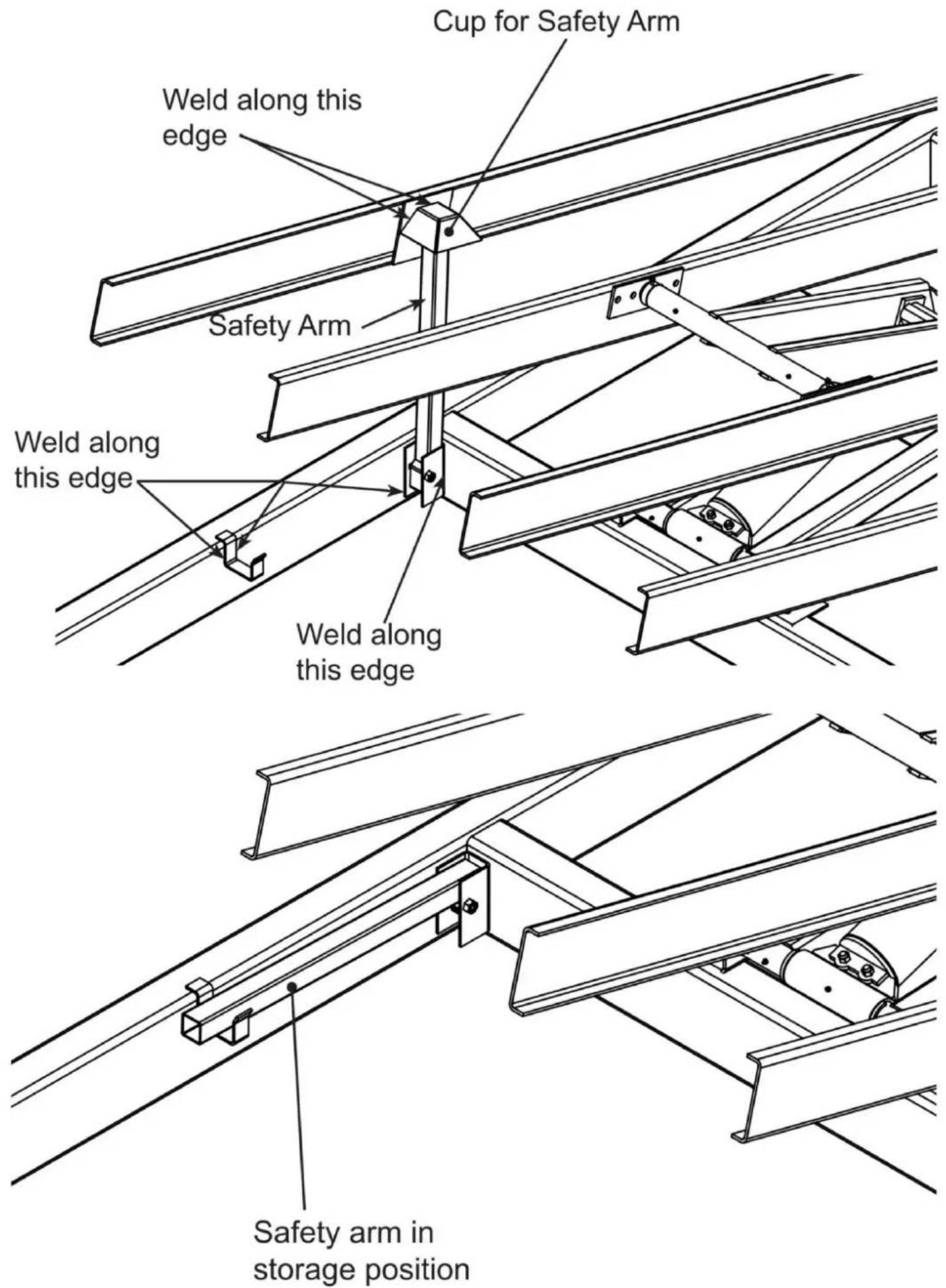

INSTALLATIE EN GEBRUIK VAN DE VEILIGHEIDSARM

Ondersteun een onbelast lichaam altijd met de veiligheidsarm. De veiligheidsarm is bedoeld om

alleen het gewicht van een onbelast lichaam dragen.

Als u onder een opgeheven lichaam staat, kan dit leiden tot ernstig letsel of de dood als het lichaam

onverwachts dalen. Positioneer uzelf nooit onder een beladen last, en laat anderen dit ook nooit doen.

lichaam. Ondersteun een onbelast lichaam altijd met de meegeleverde veiligheidsarm. Gebruik de veiligheidsarm NOOIT op een beladen lichaam.

Gebruik van veiligheidsarm:

1. Breng de oplegger omhoog tot de juiste hoogte en schakel de hydraulische kracht om te heffen uit.
2. Pak de veiligheidsarm vast en draai deze naar de bovenste/verticale positie.
3. Zodra de verticale positie is bereikt, duwt u de arm naar beneden in de steunbeugel aan de basis van de arm.

4. Laat de takel en het lichaam LANGZAAM zakken totdat de beker de verticaal gerichte arm raakt.

5. Draai de bovenstaande procedure om om de arm terug in de ophanging te plaatsen voor transport (zorg ervoor dat u de takel naar beneden laat zakken). volledig omlaag bij het terugplaatsen van de arm in de hanger).

Maximaal onbelast kantellichaamgewicht in ponden met gebruik van één veiligheidsarm

Aanhangwagen kantelbak lengte in voet
Afstand tussen de achtercharnieren en de arm in ches			10 14 3083 2202 3700 2643			16	18	20
	50	8 3854		2569		1927	1713	1542
	60	4625		3083		2313	2056	1850
	70	5396	4317	3597	3083	2698	2398	2158
	80	6167	4933	4111	3524	3083	2741	2467
	90	6938	5550	4625	3964	3469	3083	2775
	100		6167	5139	4405	3854	3426	3083
	110		6783	5653	4845	4240	3769	3392
	120		7400	6167	5286	4625	4111	3700
	130			6681	5726	5010	4454	4008
	140			7194	6167	5396	4796	4317
	150				6607	5781	5139	4625
	160				7048	6167	5481	4933
	170					6552	5824	5242
	180					6938	6167	5550
	190					7323	6509	5858
	200						6852	6167
	210						7194	6475
	220							6783
	230							7092

SCHARNIERINSTALLATIE

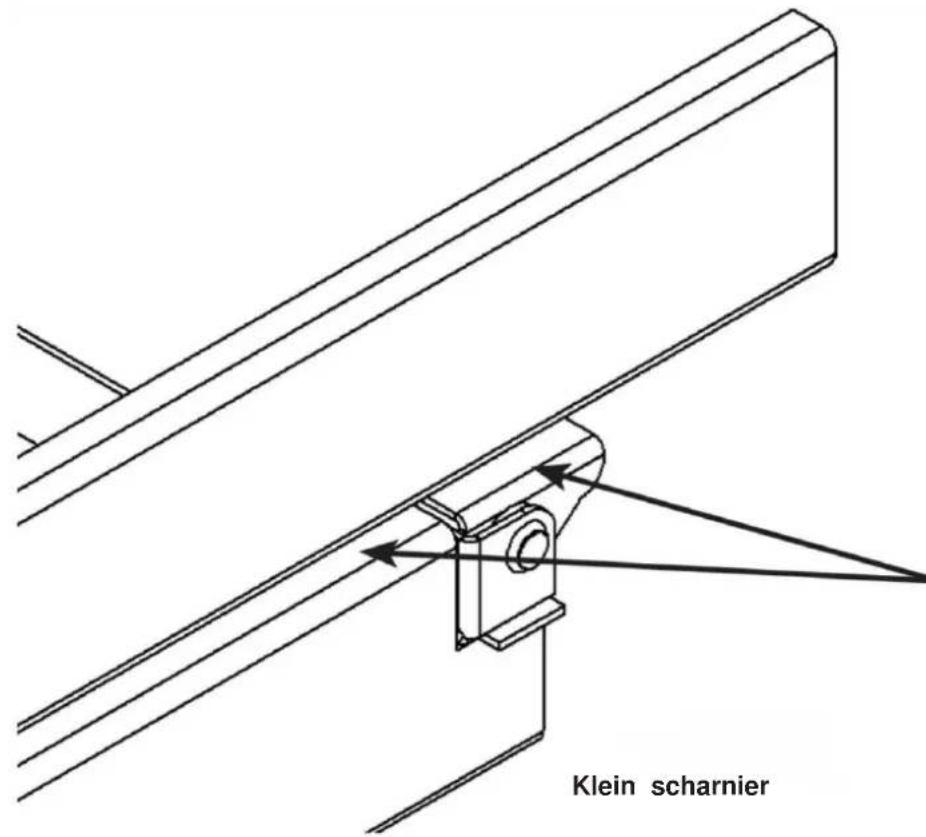

Klein scharnier

Monteer het scharnier zodat het kussen van scharnier is gelijk met de aanhanger kader.

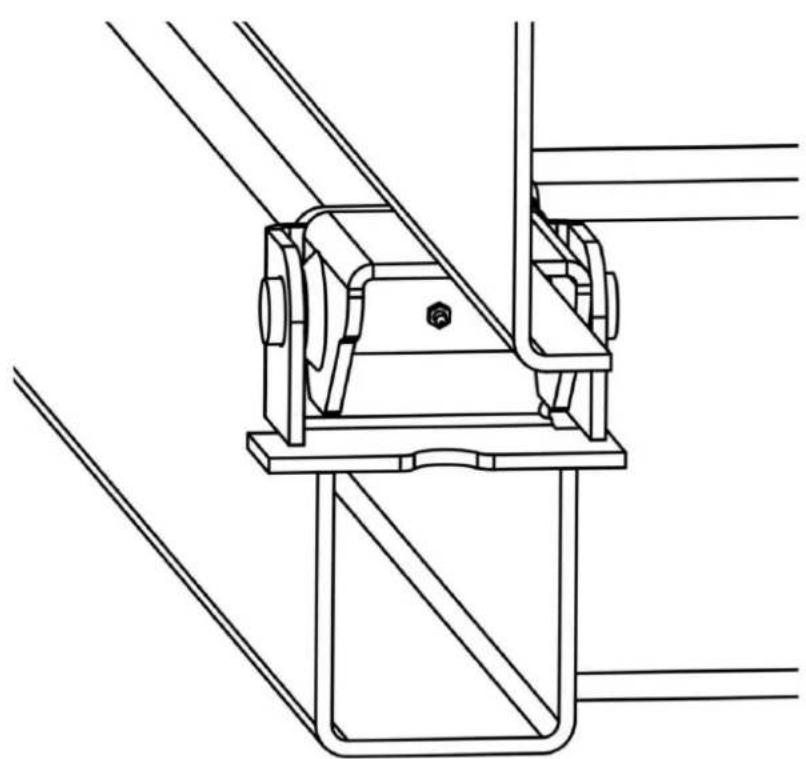

Midden scharnier op steun en las het scharnier aan de steun op alle contactoppervlakken.

Smeer de verbinding elke 6 maanden met EP3-vet

INSTALLATIE VAN ENKEL- EN DUBBELWERKENDE HYD. KRACHTEENHEID

Als de HPU (hydraulische aandrijfeenheid) bij de kit is inbegrepen, monteert u deze in een weerbestendige behuizing op de aanhanger. Zie de aanvullende instructies die bij de HPU zijn geleverd voor montage, elektriciteit, draadloze afstandsbediening en Hydraulische vloeistofvereisten.

Hydraulische componenten die niet door Dump Trailer Hydraulic worden geleverd en worden gebruikt

in het hydraulische circuit die niet compatibel zijn met de hydraulische componenten van de Dump Trailer kunnen leiden tot schade aan, of een storing of defect van de directe duwcilinder of andere componenten van de Dump Hydraulisch product(en) voor aanhangwagens. Dergelijke schade, storingen of defecten kunnen materiële schade, persoonlijk letsel of zelfs de dood veroorzaken. Het is de verantwoordelijkheid van de koper om de compatibiliteit van componenten die niet door Dump Trailer Hydraulic worden geleverd.

De krik aansluiten op een hydraulisch systeem met meer druk (PSI) of stroming (GPM)

dan aanbevolen door Dump Trailer Hydraulic kan ertoe leiden dat de krik tijdens de werking kapotgaat. Dergelijke falen kan leiden tot materiële schade, persoonlijk letsel of zelfs de dood. Zorg ervoor dat u druk hebt die de toleranties en limieten die voor uw hydraulische dumptrailer zijn aangegeven niet overschrijdt product(en)/component(en), en dat er geen beperkingen of problemen zijn met betrekking tot de stroming vóór de operatie.

Raadpleeg Dump Trailer Hydraulic als u: als u niet zeker weet wat de limieten, capaciteiten en/of toleranties van uw hydraulisch systeem zijn.

Het aanpassen van de hydraulische druk om de aanbevolen limieten of instellingen te overschrijden, kan

ervoor zorgen dat de krik tijdens de werking uitvalt. Een dergelijke storing kan materiële schade, persoonlijk letsel of dood. De druk mag ALLEEN worden aangepast door een getrainde en gekwalificeerde technicus of monteur, en mogen nooit de aangegeven limieten of instellingen van de gebruikte componenten overschrijden.

Hydraulisch systeem vóór de ingebruikname

Het hydraulische systeem van Dump Trailer Hydraulic bestaat uit componenten (pomp, kleppen, reservoir, slangen, cilinder, etc.) die zo zijn ontworpen dat ze compatibel zijn met elkaar.

Alle aansprakelijkheid van Dump Trailer Hydraulic vervalt indien Dump Trailer Hydraulic vaststelt dat vervangen hydraulische componenten (d.w.z. hydraulische componenten die niet door Dump Trailer Hydraulic worden geleverd) als onderdeel van de kit) werden gebruikt en dergelijke componenten waren niet compatibel met componenten van de kit geleverd door Dump Trailer Hydraulic. Hydraulische parameters worden hieronder weergegeven. Deze worden vermeld als een algemene handleiding om de juiste compatibiliteit te garanderen (bij gebruik van andere hydraulische componenten). Als u Als u vragen heeft over de compatibiliteit van de componenten, neem dan contact op met Dump Trailer Hydraulic voordat u installatie, gebruik of onderhoud.

Maximale werkdruk---3200 PSI

Hydraulische poorttype--SAE#6

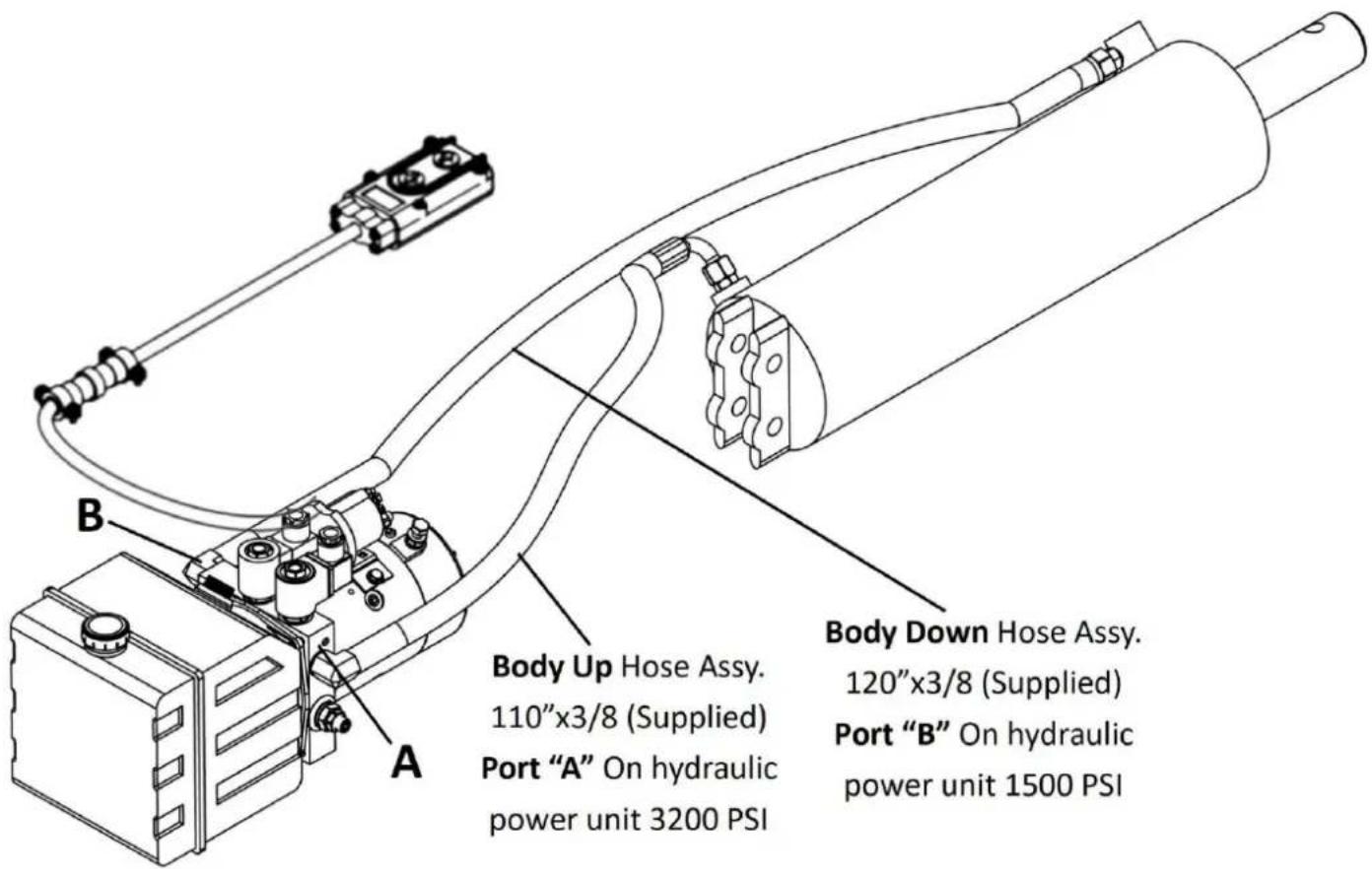

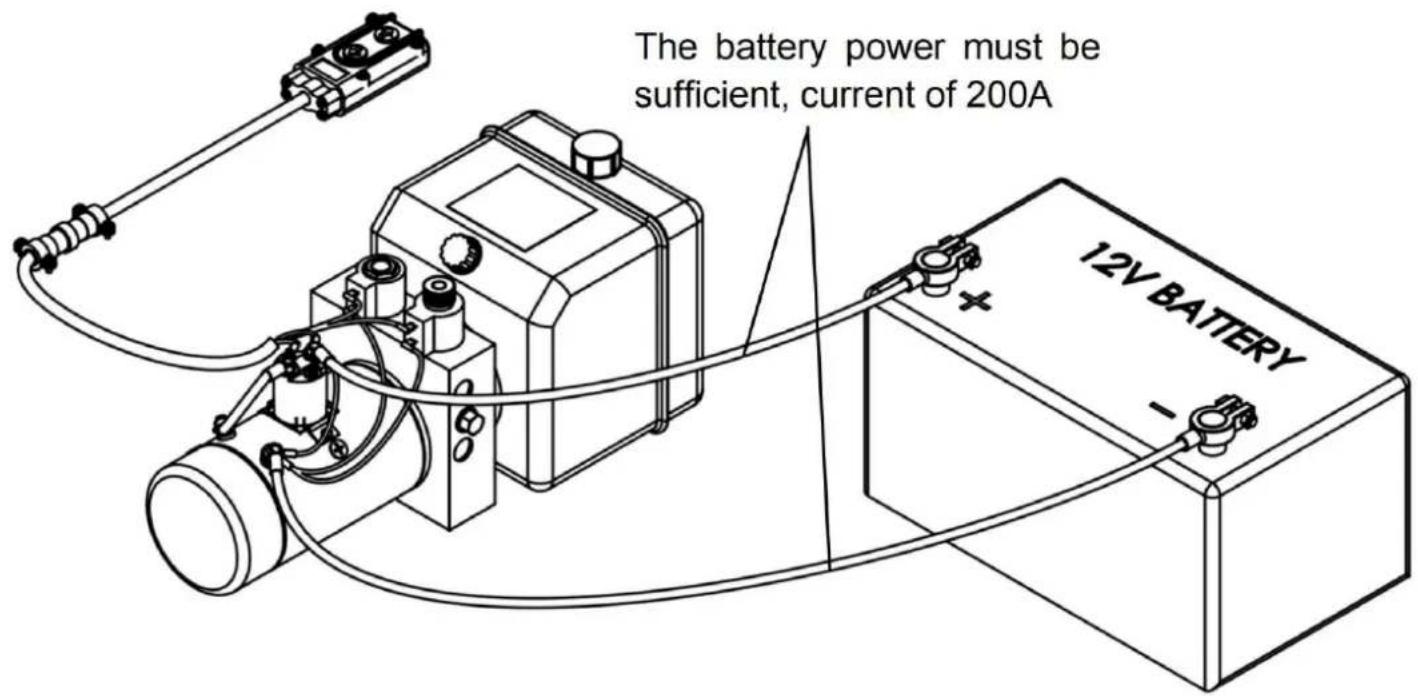

DUBBELWERKENDE HPU-AANSLUITINGEN

Maximale hydraulische stroomsnelheid	2 GPM	Haven
Maximale druk voor het "verhogen" van een deel van de cyclus	3200 PSI A
Maximale druk voor het "verlagen"-gedeelte van de cyclus 1500 PSI B

Kortsluiting in het elektrische systeem veroorzaakt door installatie, onderhoud of reparatie

batterijgerelateerde verbindingen en elektrische componenten kunnen vonken en ontbranding van brandbare stoffen veroorzaken materiaal en/of brand, wat op zijn beurt kan leiden tot schade aan eigendommen, persoonlijk letsel of de dood. ALTIJD Koppel de accu los voordat u de voedingseenheid installeert, onderhoudt of repareert.

Monteer de accu in een weerbestendige behuizing op de aanhanger. ŷ Het accuvermogen moet voldoende zijn, een stroomsterkte van 200A en een spanning die past bij de machine. ŷ Deze hydraulische pomp voor voertuigen is een S3-werksysteem, geen continue werking, 30 seconden om start, 270 seconden om te stoppen, de maximale werktijd van 180 seconden, intermitterend 360 seconden De continue werktijd is te lang, wat kortsluiting of schade aan de motor kan veroorzaken. ŷ Wanneer de hydraulische krachtbron die door ons bedrijf wordt geproduceerd de fabriek verlaat, is de systeemdruk is ingesteld. Als er wijzigingen nodig zijn, kunnen gebruikers de systeemdruk zelf aanpassen via een

drukregelaarknop volgens de werkelijke situatie, maar mag de nominale druk niet overschrijden

(18 MPa) van het systeem. ÿ

Controleer de aansluiting van de motor en de elektromagnetische klep zorgvuldig, en het is ten strengste verboden om een virtuele verbinding te maken.

ë De hydraulische aandrijfeenheid moet anti-slijtage hydraulische olie gebruiken met een kinematische viscositeit van 22-46 mm2/s (50°C). ISO VG46 wordt aanbevolen wanneer de olietemperatuur lager is dan 50°C, terwijl ISO VG68 wordt aanbevolen wanneer de olietemperatuur boven de 50°C ligt. De toegevoegde olie moet worden gefilterd door een filter met een filtratienauwkeurigheid van 30um. Het olievolume moet 80% van de effectieve capaciteit van de olietank. De olietemperatuur ligt meestal tussen -10\~80°C, en hydraulische olie met lage temperatuur moet worden gebruikt voor extreem koude gebieden, zoals ISO VG32. Deze maatregelen kunnen de levensduur van het hydraulische systeem en de hydraulische componenten, en verbetering van de stabiliteit en betrouwbaarheid van de hydraulische krachtbron.

ÿ Let tijdens de eerste installatie en het debuggen op het oliepeil in de olietank en na een werkcyclus moet de olietank worden gevuld, maar mag niet te vol worden.ÿ De motoraansluitdoos moet waterdicht en vochtbestendig zijn.

Bij het aansluiten voor de eerste

tijd, de motor inching om de richting van de motor zorgvuldig te controleren. Vanaf de achterkant van de motor, de draairichting is tegen de klok in. Het is absoluut verboden om de draairichting van de motor om te keren en stationair draaien zonder olie.

ÿ De hydraulische olie moet worden gefilterd wanneer de olietank wordt gevuld, met een filternauwkeurigheid van minimaal 25μm.

ÿ De krachtbron kan geen onzuiverheden uit de hydraulische cilinder filteren. Daarom is de binnenkant van de hydraulische cilinder moet schoon zijn om te voorkomen dat de klep faalt. De slangen moeten ook schoon zijn.

BELANGRIJK: Vanwege variaties in de toepassing zijn de gegevens in deze tabellen

worden alleen als algemene richtlijn gegeven.

ER-006(8T) Kiepwagen Hydraulische Hijset Capaciteit (Ton)
"A" Lichaam (Voeten)	"B" Overhang (Inches)	Dumphoek (graden)
		45°	50°
10	12	9.7	8.8
10	18	11.1	10.0
10	24	12,9	11.7
12	12	7,7	7.0
12	18	8,6	7.8
12	24	9,7	8.8
14	12	6,5	5.8
14	18	7,0	6.4
14	24	7.8	7.0

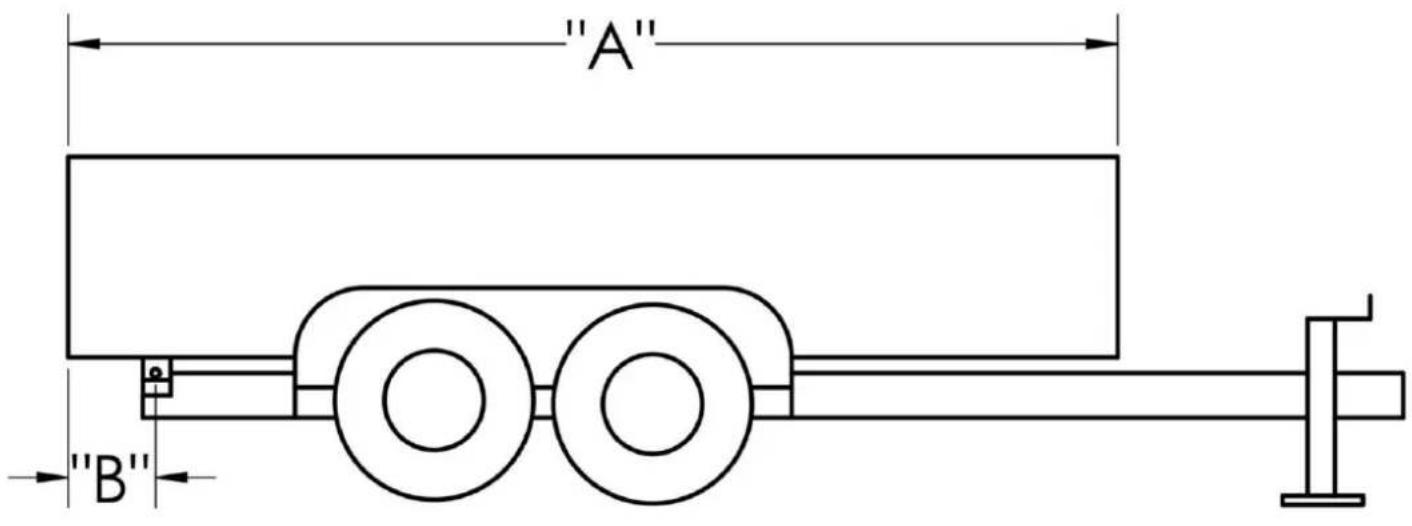

"A" "B"

Capaciteiten zijn gebaseerd op het volgende:

1. Waterpeil niet-afnemende belasting.
2. De verticale hoogte tussen het achterste scharnierpunt en de vloer bedraagt minimaal 3 inch.
3. De hydraulische overdruk is ingesteld op 3.200 psi.

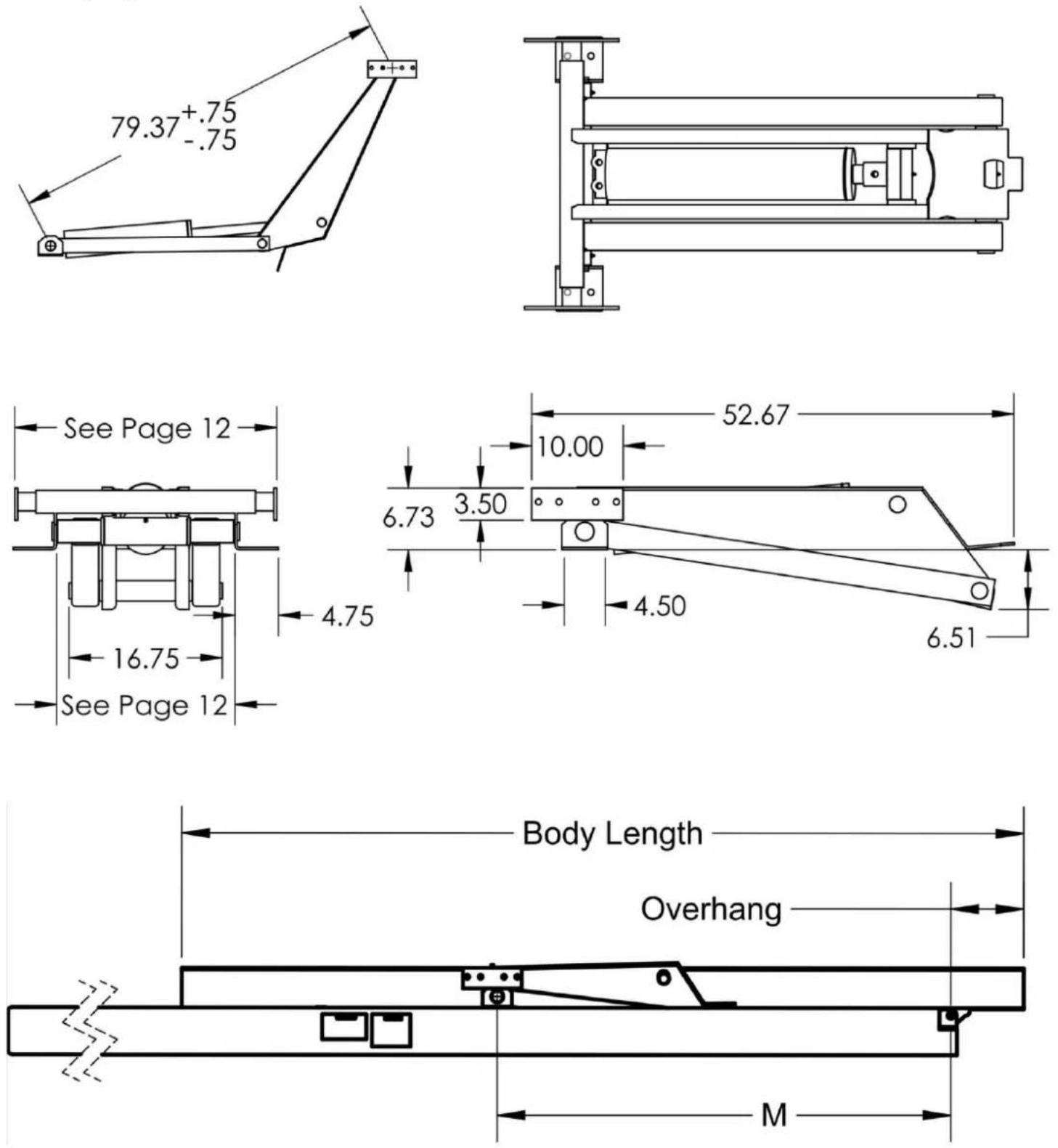

ER-006(10T) DUMP TRAILER HYDRAULISCHE HIJSKIT AFMETINGEN EN CAPACITEIT

BELANGRIJK: Vanwege variaties in de toepassing zijn de gegevens in deze tabellen worden alleen als algemene richtlijn gegeven.

ER-006(10T) Kiepwagen Hydraulische Hijset Capaciteit (Ton)
"A"Lichaam(Voeten)	"B"Overhang(Inches)	Dumphoek (graden)
		45°	50°
12	12	10,3	9.3
12	18	11,4	10.4
12	24	12.9	11.7
14	12	8,6	7.8
14	18	9,3	8.5
14	24	10,3	9.3
16	12	7,3	6.7
16	18	7,9	7.2
16	24	8,6	7.8

"A" "B"

Capaciteiten zijn gebaseerd op het volgende:

1. Waterpeil niet-afnemende belasting.
2. De verticale hoogte tussen het achterste scharnierpunt en de vloer bedraagt minimaal 3 inch.
3. De hydraulische overdruk is ingesteld op 3.200 psi.
