BRUKSANVISNING ER-006 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DUMP TRAILER HYDRAULISK LIFT SAT

MODELL: ER-006(8T) / ER-006(10T)

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

DUMP TRAILER

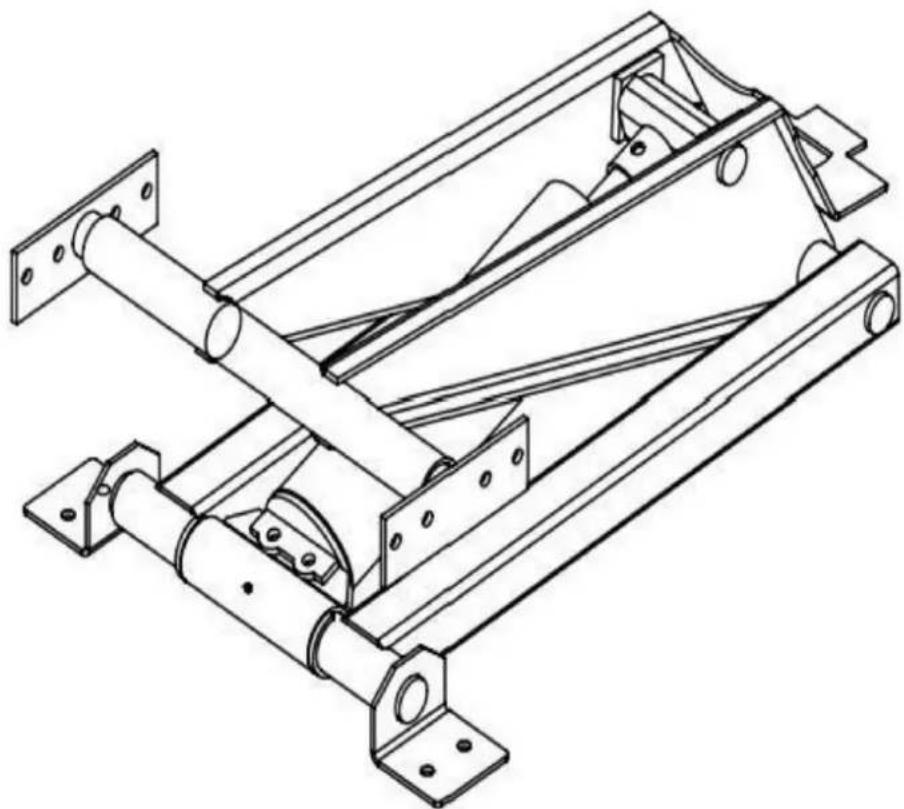

HYDRAULISK LYFTSATS

MODELL: ER-006(8T) / ER-006(10T)

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

Denna manual täcker korrekt installation av lyftanordningar, hydrauliska anslutningar, ledningar och service av Dump Trailer Hydrauliska lyftar.

ANMÄRKNING: LÄS HELA DENNA MANUAL INNAN DU FÖRSÖKER ATT INSTALLERA NÅGON KOMPONENT INNEHÅLLS I LYFTSETTET.

Denna manual bör alltid förvaras tillsammans med släpvagnen, domkraften, hissen eller annan utrustning eller anordning(er) med vilken denna Dump Trailer Hydraulic-produkt används eller installeras.

OBS: Installation av dumptrailer Hydrauliska produkter på din lastbil eller trailer eller annan utrustning kan ogiltigförklara eller påverka lastbilen eller släpet.

Skulle produkten misslyckas är den enda utvägen reparation eller utbyte, enligt beskrivningen i föregående stycken. Dump Trailer Hydraulic är inte ansvarig gentemot någon part för direkt, indirekt eller följd skador till följd av fel på produkten. Under inga omständigheter kommer dumpa Trailer Hydraulic ansvara för utebliven vinst, förlorade besparingar, skador på annan utrustning, hyres- eller ersättningskostnader, eller andra oförutsedda skador eller följdskador som härrör från användning eller oförmåga att använda produkten. Skador, om eventuella återvinningsbara mot Dump Trailer Hydraulic ska under inga omständigheter överskrida den aktuella listan priset på produkten exklusive moms, frakt och hanteringsavgifter.

Genom att använda produkten accepterar användaren alla villkor som anges häri. Dump Trailer Hydrauliska reserver rätten att göra förbättringar av alla modeller eller produkter utan föregående meddelande.

SÄKERHET FÖRST

DET ÄR DIN PLIKT OCH ANSVAR ATT HELT LÄSA GENOM OCH

FÖRSTÅ DENNA MANUAL OCH ALLT ANDRA MATERIAL SOM LEVERERAS MED Dump Trailer

Hydrauliska PRODUKTER (INKLUSIVE MATERIAL TILLHANDAHÅLLS AV TREDJE PART

TILLVERKARE) INNAN DU FÖRSÖKER NÅGON INSTALLATION ELLER ANVÄNDNING AV dumpningen

Hydraulisk släpvagn ELLER TREDJEPARTSPRODUKTER SOM LEVERERAS AV PREMIUM. OM NÅGOT TID DU HAR FRÅGOR OM INSTALLATION ELLER ANVÄNDNING AV Dump Trailer

Hydraulisk ELLER tippvagn Hydraulisk LEVERERAD PRODUKT(ER) ELLER OM INNEHÅLLET I

DENNA MANUAL, KONTAKTA Dump Trailer Hydraulic INNAN DU FORTSÄTTER MED DET AVSEENDE.

INSTALLATION ELLER DRIFT. Dump Trailer Hydraulic ÄR INTE ANSVARIGT FÖR EGENDOMSSKADA ELLER PERSONSKADA ELLER DÖDSFALL SOM KAN FÖRKOMMA OM DIN UNDERLÄTANDE ATT UPPFYLA DESSA KRAV.

Denna symbol används för att uppmärksamma instruktioner om personlig säkerhet. Se till att göra det

observera och följ dessa instruktioner. Ta dig tid att läsa noggrant och att vara försiktig!

En kort beskrivning av signalord som används i denna handbok följer:

! DANGER

Indikerar en överhängande farlig situation som, om den inte undviks, KOMMER att resultera i

egendomsskada, dödsfall eller allvarlig skada.

WARNING

Indikerar en potentiellt farlig situation som, om den inte undviks, KAN resultera i

egendomsskada, dödsfall eller allvarlig skada och inkluderar faror som exponeras när skydden tas bort.

CAUTION

Indikerar en potentiellt farlig situation som, om den inte undviks, KAN resultera i

egendomsskada eller mindre eller måttlig personskada inklusive dödsfall. Den används också för att varna mot osäkra metoder.

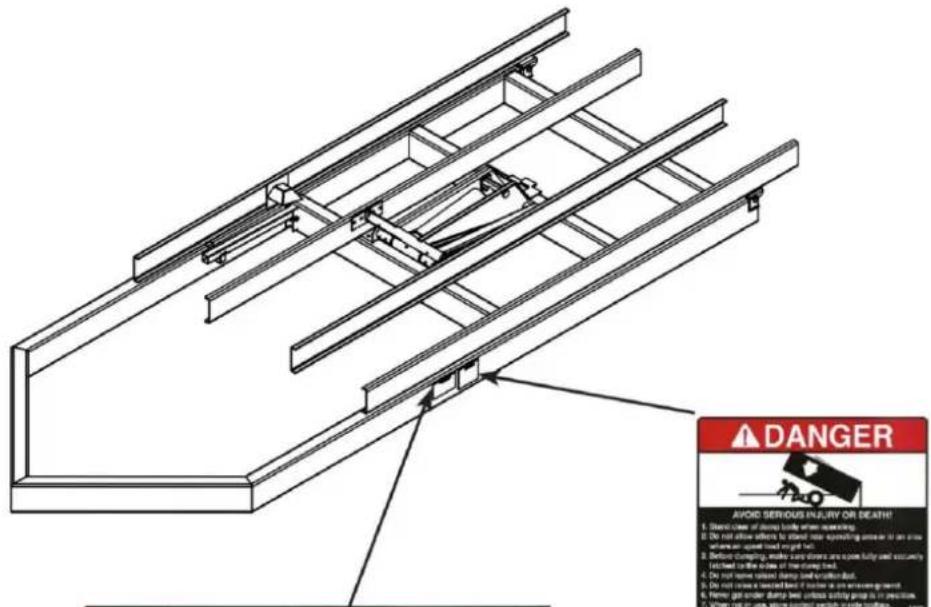

SÄKERHETSSKYLTAR PLACERINGAR

Att installera eller använda denna utrustning utan att först förstå korrekta installations- och driftprocedurer kan leda till allvarliga skador på egendom, personskador eller till och med dödsfall. Läs och förstå alltid alla installations- och bruksanvisningar innan du installerar eller använder denna utrustning.

Kontakta Dump Trailer Hydraulic om du har frågor. Läs alla säkerhetsskyltar på släpvagnen och de som ingår i eller anges i denna manual. Håll dessa skyltar rena och ersätt alla förlorade, skadade eller förstörda skyltar.

Placera på en lättläst plats här och på motsatt ram

SÄKERHETSÅTGÄRDER

Att installera eller använda denna hiss utan att först förstå korrekta installations- och driftsprocedurer kan leda till allvarliga skador eller dödsfall. Läs och förstå alltid alla installations- och bruksanvisningar innan du installerar eller använder denna utrustning. Kontakta Dump Trailer Hydraulisk med

erbelastning av en släpvagn kan orsaka skador på fordon eller släpvagnskomponenter som resulterar i

skada eller dödsfall. Överskrid ALDRIG den totala fordonsvikten (GVW) eller bruttoaxelvikten (GAW) för släpvagnen eller ditt fordon.

Skador på bromsledningar vid tillverkning och installation av lyftanordningen, samt

Att installera hårdvara (bultar, muttrar, konsoler) på ett sätt så att de kan skava och skada bromssystemet kan leda till bromsfel. Detta kan orsaka en olycka som kan orsaka skada eller dödsfall.

Vidta ALLTID lämpliga åtgärder för att förhindra skador på bromssystemet under installationen av lyften, och vidta försiktighetsåtgärder för att säkerställa att installerad utrustning inte stör bromssystemet.

Felaktig utrustning kan orsaka skada på egendom, personskada eller dödsfall. Låt ALLTID defekt

utrustning reparera innan du fortsätter använda den. Rådfråga släpvagnstillverkaren vid behov.

Svetsning, skärning av syrebränsle eller slipning kan få bränsle att antändas. Detta kan leda till skada

eller döden. Vidta ALLTID lämpliga åtgärder för att undvika antändning av bränsle från bränsletankar vid svetsning, skärning av syrebränsle och/eller slipning under installationen. Värme från fordonets avgassystem kan orsaka fel på hydrauliska komponenter. Detta kan leda till en brand som kan leda till skada eller dödsfall. Installera ALLTID utrustning på platser där avgassystemets värme inte skadar några komponenter som är kritiska för driften.

PARAMETERLISTA

Modell	ER-006(8T)	ER-006(10T)
Lastkapacitet	8T (17600lbs)	10T (22000lbs)
Trailer tilt kaross längd	10-14 fot	12-16 fot
Ström av batterikablar	ÿ200A	ÿ200A
Handling	Dubbel	Dubbel
Spänning	DC 12V	DC 12V
Reservoarkapacitet	8 kvart	10 Quarts
Driva	1,6 KW	1,6 KW
Roterande hastighet	2600 RPM	2600 RPM
Tryck	16~20 MPa	16~20 MPa
Trafik	2,1 ml/r	2,1 ml/r
Tankmaterial	Plast	Plast
Färg	Svart	Svart

DELLISTA

När du packar upp den här produkten, se till att delarna som anges nedan ingår och inspektera noggrant för eventuella skada som kan ha uppstått under transporten. Försök inte att montera eller använda produkten om någon del saknas eller är skadad.

DELENS NAMN	BILD	QToch		DELENS NAMN	BILD	ANTAL

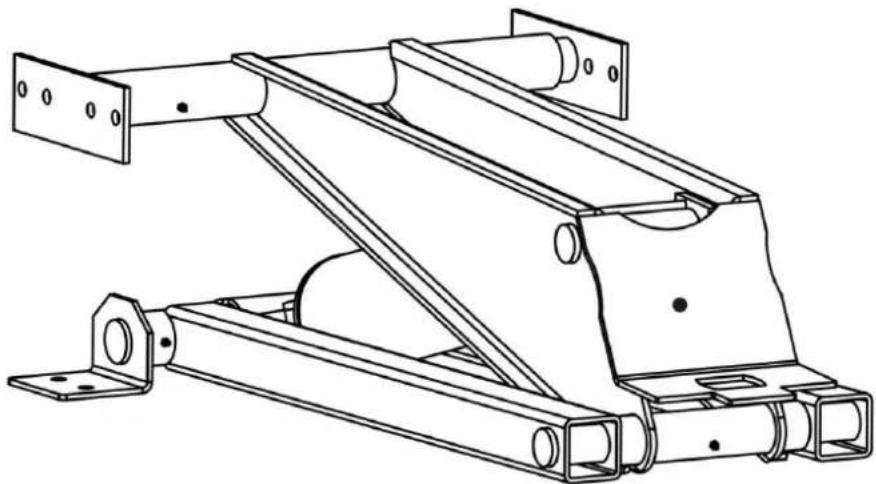

Lyftenhet(inkludera support tallrik)		1		Hydrauliska beslag		2
HydrauliskKraftenhet		1		Batterikablar		1
Säkerhetsarm		1		Gångjärn (stilar Variera)		2
Säkerhetsarmkopp		1		SäkerhetsarmFörvaringsfäste		1
GummibatteriRem		1		HydraulslangMellan HPUoch Cylinder		2
HydrauliskBeslag		2		Låskragar		2

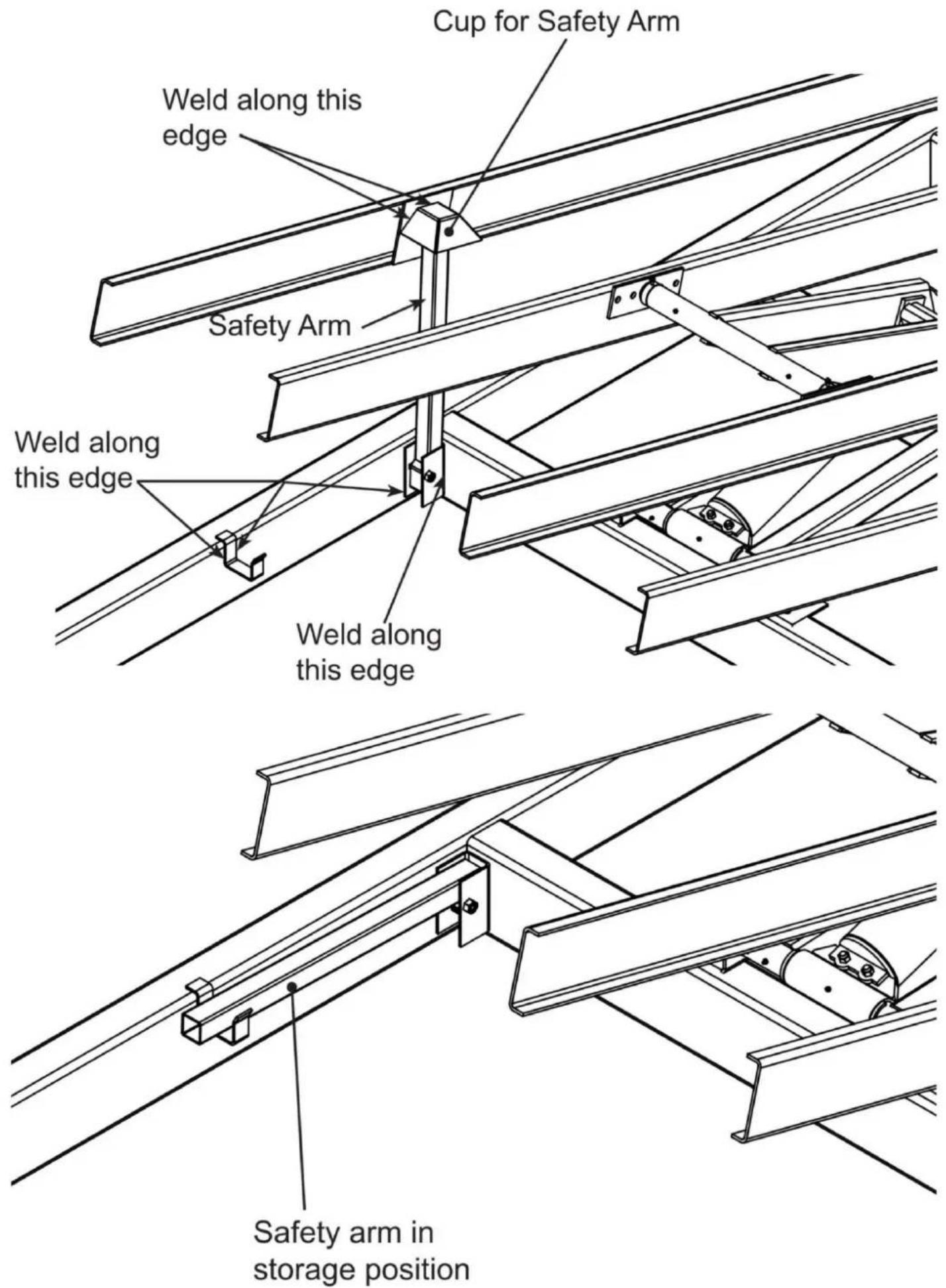

INSTALLATION OCH ANVÄNDNING AV SÄKERHETSARM

Stöd alltid en olastad kropp med säkerhetsarmen. Säkerhetsarmen är tänkt att

endast stödja vikten av en olastad kropp.

Att vara under en upphöjd kropp kan resultera i allvarlig skada eller dödsfall om kroppen

oväntat sjunka. Placera aldrig dig själv eller låt andra placera sig under en lastad

kropp. Stöd alltid en olastad kropp med den medföljande säkerhetsarmen. Använd ALDRIG säkerhetsarmen på en laddad kropp.

Användning av säkerhetsarm:

1. Höj släpvagnens kaross till tillräcklig höjd och stäng av hydraulkraften för att lyfta.
2. Ta tag i säkerhetsarmen och rotera till upp/vertikalt läge.
3. När vertikal position har uppnåtts, tryck ned armen i stödfästet vid armens bas.
4. Sänk LÅNGSAMT lyften och kroppen tills koppen kommer i kontakt med den vertikalt vända armen.
5. Gör i omvänd ordning ovanstående procedur för att placera tillbaka armen i sin hängare för transport (se till att sänka lyften till fullt nedläge när armen placeras tillbaka i hängaren).

Maximal obelastad tiltkroppsvikt i pund med en säkerhetsarm

Trailer tilt kroppslängd i fot
Dista nceb etw een re ar hin geands säkerhet arm in i			10 14	3083	2202	3700	2643	16	18	20
	50	8		2569			1927	1713	1542
	60	3854 4625		3083			2313	2056	1850
	70	5396	4317	3597	3083		2698	2398	2158
	80	6167	4933	4111	3524		3083	2741	2467
	90	6938	5550	4625	3964		3469	3083	2775
	100		6167	5139	4405		3854	3426	3083
	110		6783	5653	4845		4240	3769	3392
	120		7400	6167	5286		4625	4111	3700
	130			6681	5726		5010	4454	4008
	140			7194	6167		5396	4796	4317
	150				6607		5781	5139	4625
	160				7048		6167	5481	4933
	170						6552	5824	5242
	180						6938	6167	5550
	190						7323	6509	5858
	200							6852	6167
	210							7194	6475
	220								6783
	230								7092

INSTALLATION AV GÅNGJÄRN

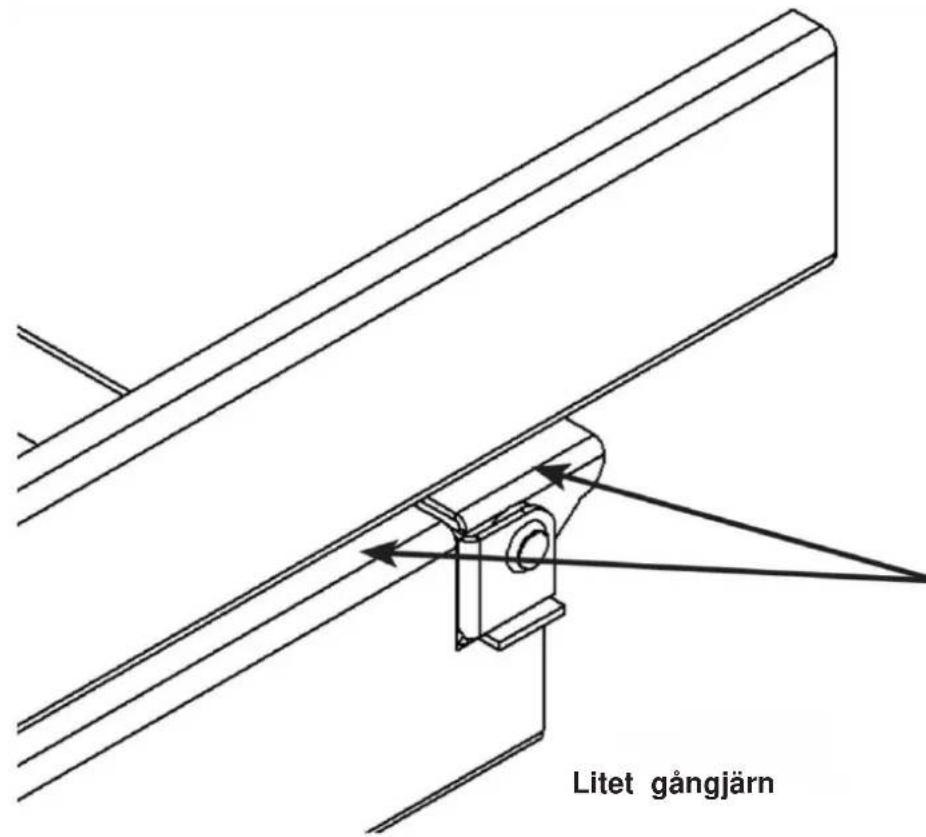

Litet gångjärn

Montera gångjärn så pad av gångjärnet är i nivå med trailern ram.

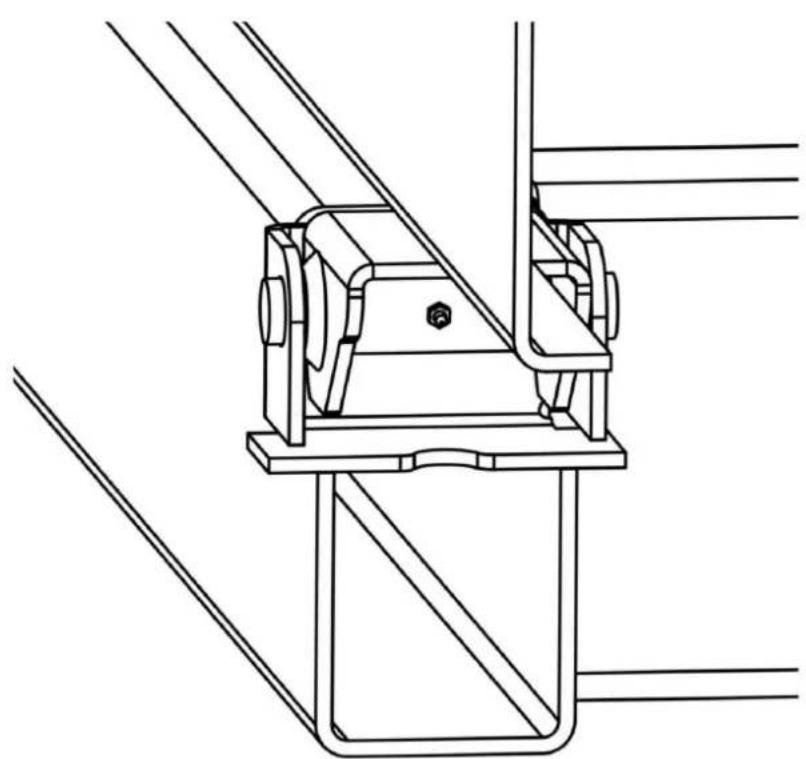

Mittgångjärn på stöd och svetsgångjärn för att stödja vid alla kontaktytor.

Smörj skarven med EP3-fett var 6:e månad

ENKEL OCH DUBBLA AKTANDE HYD. INSTALLATION AV KRAFTENHET

Om det ingår i satsen, montera HPU (hydraulisk kraftenhet) i en vädertät hölje på släpet.

Se ytterligare instruktioner som medföljer HPU:n för montering, elektrisk, trådlös fjärrkontroll och krav på hydraulvätska.

Hydrauliska komponenter som inte tillhandahålls av Dump Trailer Hydraulic och som används

i hydraulkretsen som är inkompatibla med Dump Trailer Hydrauliska komponenter kan orsaka

skada på, eller fel eller funktionsfel på direkttryckcylindern eller andra komponenter i dumpningen

Trailer Hydraulisk produkt(er). Sådan skada, fel eller funktionsfel kan orsaka egendomsskada, personskada eller

till och med dödsfall. Det är köparens ansvar att verifiera kompatibiliteten av

komponenter som inte tillhandahålls av Dump Trailer Hydraulic.

Ansluta domkraften till ett hydraulsystem med mer tryck (PSI) eller flöde (GPM)

än vad som rekommenderas av Dump Trailer Hydraulic kan göra att domkraften går sönder under drift. Sådan fel kan orsaka egendomsskada, personskada eller till och med dödsfall. Se till att du har tryck som inte överskrider de toleranser och gränser som anges för din Dump Trailer Hydraulic produkt(er)/komponent(er) och att det inte finns några begränsningar eller problem som rör flöde före drift.

Kontakta Dump Trailer Hydraulic om du är det

osäker på gränserna, kapaciteten och/eller toleranserna för ditt hydraulsystem.

Justering av hydraultrycket för att överskrida de rekommenderade gränserna eller inställningen kan

orsaka att uttaget går sönder under drift. Sådant fel kan orsaka egendomsskada, personskada eller död. Trycket ska ENDAST justeras av en utbildad och kvalificerad tekniker eller mekaniker, och bör aldrig överskrida angivna gränser eller inställningar för komponenter som används.

Hydraulsystem före drift

Hydraulsystemet som levereras av Dump Trailer Hydraulic består av komponenter (pump, ventiler, reservoar, slangar, cylinder, etc.) som är designade för att vara kompatibla med varandra.

Allt ansvar för Dump Trailer Hydraulic kommer att ogiltigförklaras om det bestäms av Dump Trailer Hydraulic att utbytta hydrauliska komponenter (dvs. hydrauliska komponenter som inte tillhandahålls av Dump Trailer Hydraulic som en del av satsen) användes och sådana komponenter var inkompatibla med komponenter i satsen tillhandahålls av Dump Trailer Hydraulic. Hydrauliska parametrar visas nedan. Dessa är listade som en allmän guide för att säkerställa korrekt kompatibilitet (vid användning av andra hydrauliska komponenter). Om du har några frågor om komponentkompatibilitet, kontakta Dump Trailer Hydraulic innan installation, användning eller underhåll.

Maximalt arbetstryck --- 3200 PSI

Hydraulisk porttyp--SAE#6

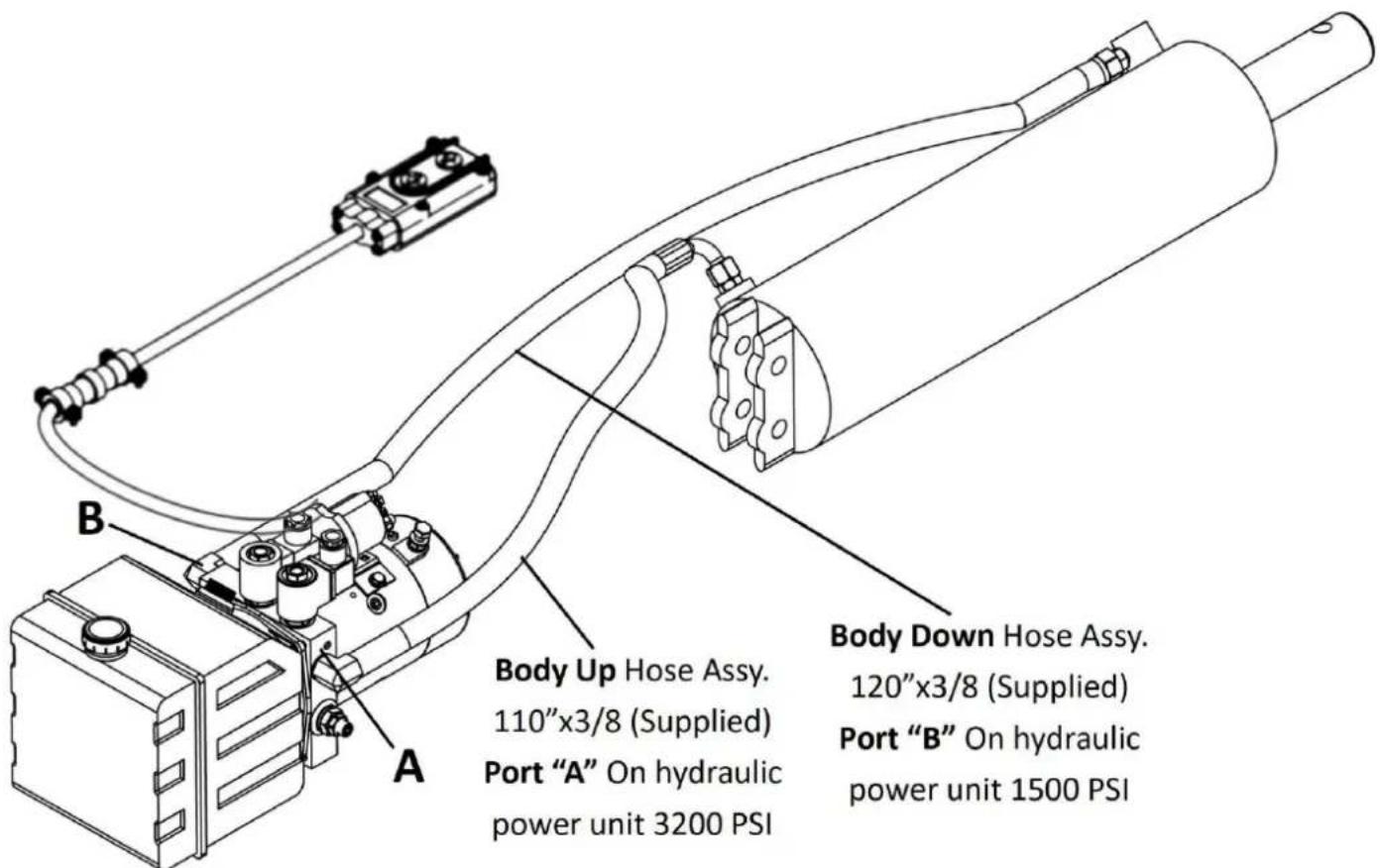

DUBBLA AKTANDE HPU-ANSLUTNINGAR

Maximalt hydraulflöde		Hamn2 GPM
Maximalt tryck för att "höja" del av cykeln	3200 PSI A
Maximalt tryck för att "sänka" del av cykel 1500 PSI	B

TYPISK BATTERI ANSLUTNING

Kortslutning av det elektriska systemet till följd av installation, service eller reparation

batterirelaterad anslutning och elektriska komponenter kan orsaka gnistor, antändning av brännbart material material och/eller brand som i sin tur kan leda till egendomsskada, personskada eller dödsfall. ALLTID koppla ur batteriet innan du installerar, servar eller reparerar kraftenheten.

Montera batteriet i en vädertät hölje på släpet. ÿ Batteriet

måste vara tillräckligt, ström på 200A och spänning för att matcha maskinen. ä Denna

fordonshydraulikpump är ett S3-arbetssystem, inte kontinuerlig drift, 30 sekunder till

start, 270 sekunder till stopp, maximal arbetstid på 180 sekunder, intermittent 360 sekunder

kontinuerlig arbetstid är för lång, kommer att orsaka motorkortslutning eller

skada. ä När den hydrauliska kraftenheten som produceras av vårt företag lämnar fabriken, trycket i systemet har ställts in. Om ändringar behövs kan användarna justera systemtrycket själva genom en

tryckregulatorknopp enligt den faktiska situationen, men den kan inte överstiga det nominella trycket (18 MPa) av systemet. y

Kontrollera anslutningen av motorn och den elektromagnetiska ventilen noggrant, och det är strängt förbjudet för att skapa en virtuell anslutning. ÿ

Den hydrauliska kraftenheten bör använda antislitagehydraulikolja med en kinematisk viskositet på

22-46mm2/s (50°C). ISO VG46 rekommenderas när oljetemperaturen är under 50°C, medan ISO

VG68 rekommenderas när oljetemperaturen är över 50°C. Den tillsatta oljan bör filtreras med en

filter med en filtreringsnoggrannhet på 30um. Oljevolymen bör vara 80% av den effektiva kapaciteten hos

oljetank. Oljetemperaturen är vanligtvis mellan -10\~80°C, och lågtemperaturhydraulikolja bör

användas för extremt kalla områden, som ISO VG32. Dessa åtgärder kan effektivt förlänga

livslängden för det hydrauliska systemet och hydrauliska komponenter, och förbättra stabiliteten och tillförlitligheten av den hydrauliska

kraftenheten. ä Under den första installationen och felsökningen, var uppmärksam på att hålla oljenivån inuti oljetanken, och efter en arbetscykel bör oljetanken fyllas, men den kan inte överfyllas. ä

Motoranslutningsboxen ska vara vattentät och fuktsäker. När du ansluter för den första

tid, inching motorn för att noggrant kontrollera motorns riktning. Från den bakre änden av motorn,

rotationsriktningen är moturs. Det är absolut förbjudet att vända motorns rotation

och går på tomgång utan olja.

ÿ Hydrauloljan måste filtreras när oljetanken är fylld, med en filtreringsnoggrannhet på minst 25 μm.

ÿ Kraftenheten kan inte filtrera bort föroreningar inuti hydraulcylindern. Därför insidan av

hydraulcylindern måste vara ren för att undvika fel på ventilen. Slangen måste också vara ren.

VIKTIGT: På grund av variationer i tillämpningen är uppgifterna i dessa tabeller

tillhandahålls endast som en allmän vägledning.

ER-006(8T) Hydraulisk lyftsats för tippvagnar, kapacitet (ton)
"A"Kropp(Fötter)	"B"Hänga över(tum)	Dumpvinkel (grader)
		45°	50°
10	12	9.7	8.8
10	18	11.1	10,0
10	24	12,9	11.7
12	12	7,7	7,0
12	18	8,6	7.8
12	24	9,7	8.8
14	12	6,5	5.8
14	18	7,0	6.4
14	24	7.8	7,0

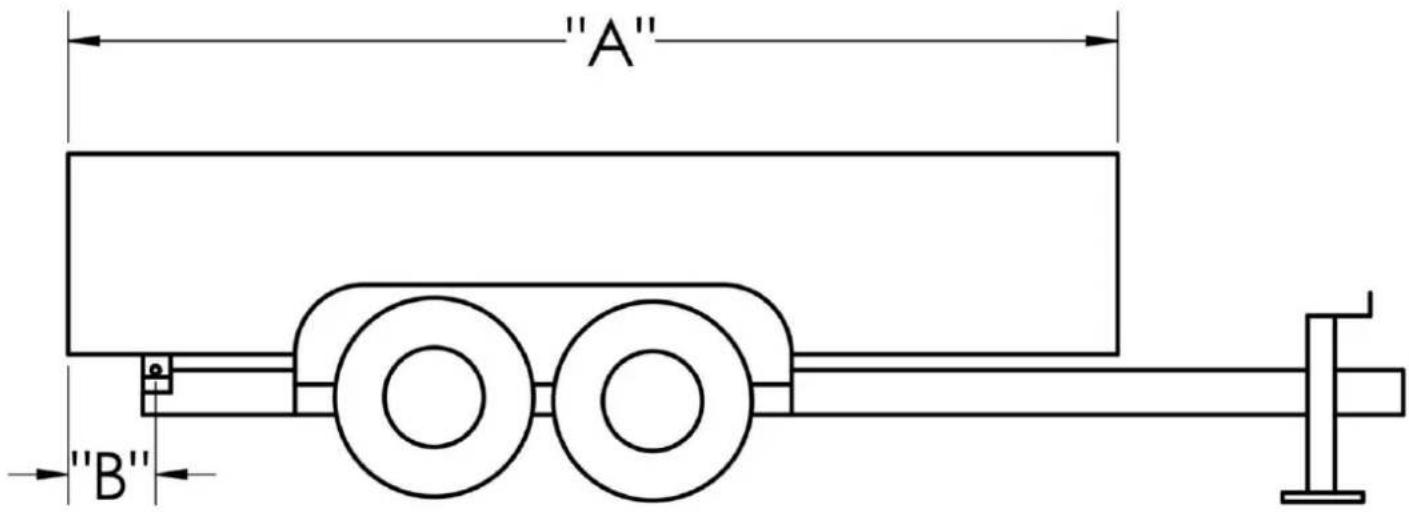

"A" "B"

Kapaciteten baseras på följande:

1. Vattennivån icke-minskande belastning.
2. Den vertikala höjden mellan det bakre gångjärnet och golvet är inte mindre än 3 tum.
3. Det hydrauliska avlastningstrycket inställt på 3 200 psi.

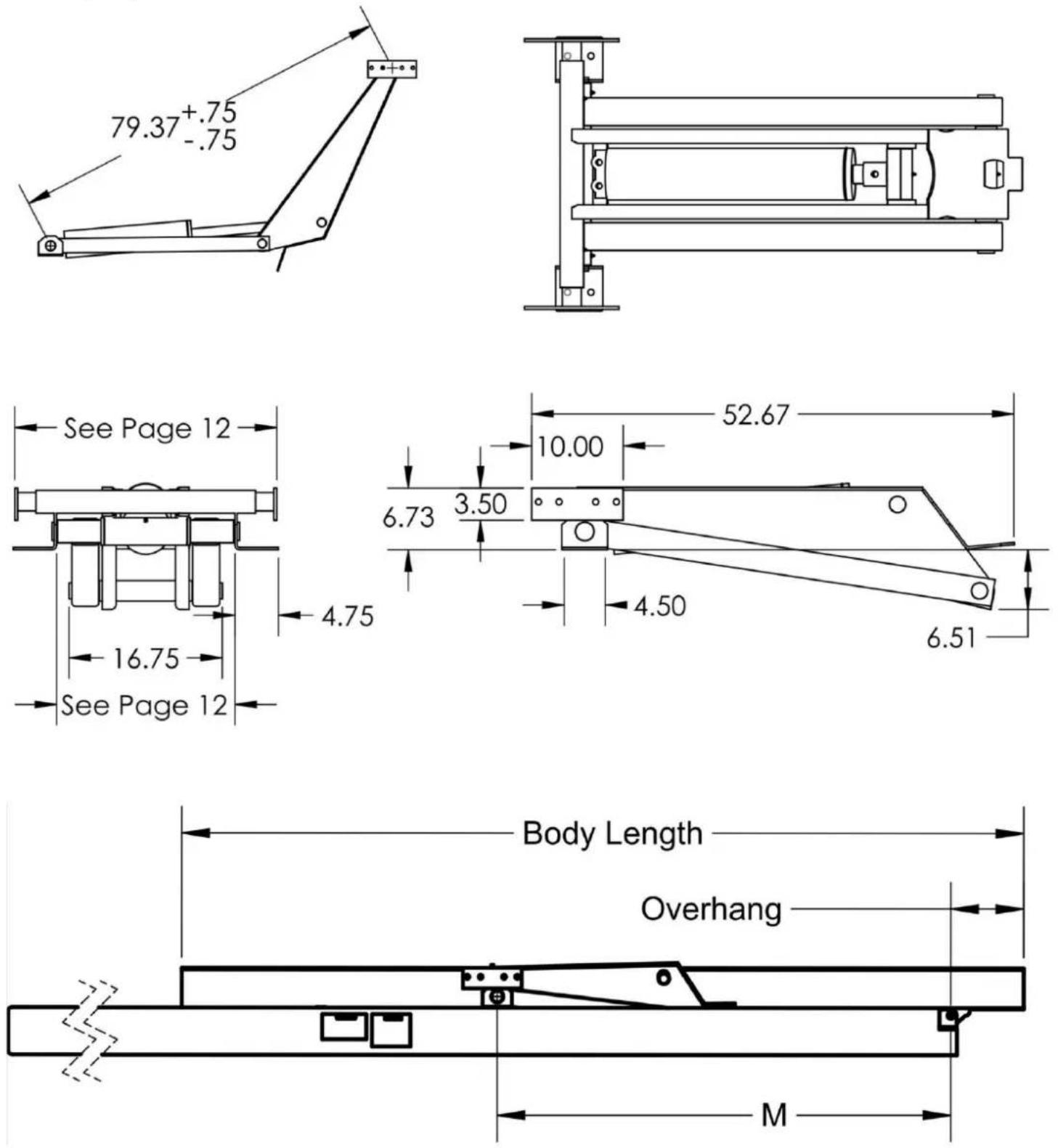

ER-006(10T) DUMP TRAILER HYDRAULISK LYFTSET DIMENSIONER OCH KAPACITET

Maximal tippvinkel ± 2°	M
45°	97"
50°	88"

ER-006ÿ10TÿDUMP TRAILER HYDRAULISK LYFTKIT KONVERTERING KLASS A

VIKTIGT: På grund av variationer i tillämpningen är uppgifterna i dessa tabeller tillhandahålls endast som en allmän vägledning.

ER-006(10T) Dumpsläp Hydraulisk lyftsats Kapacitet (ton)
"A"Kropp(Fötter)	"B"Hänga över(tum)	Dumpvinkel (grader)
		45°	50°
12	12	10,3	9,3
12	18	11,4	10.4
12	24	12.9	11.7
14	12	8,6	7.8
14	18	9,3	8.5
14	24	10,3	9.3
16	12	7,3	6.7
16	18	7,9	7.2
16	24	8,6	7.8

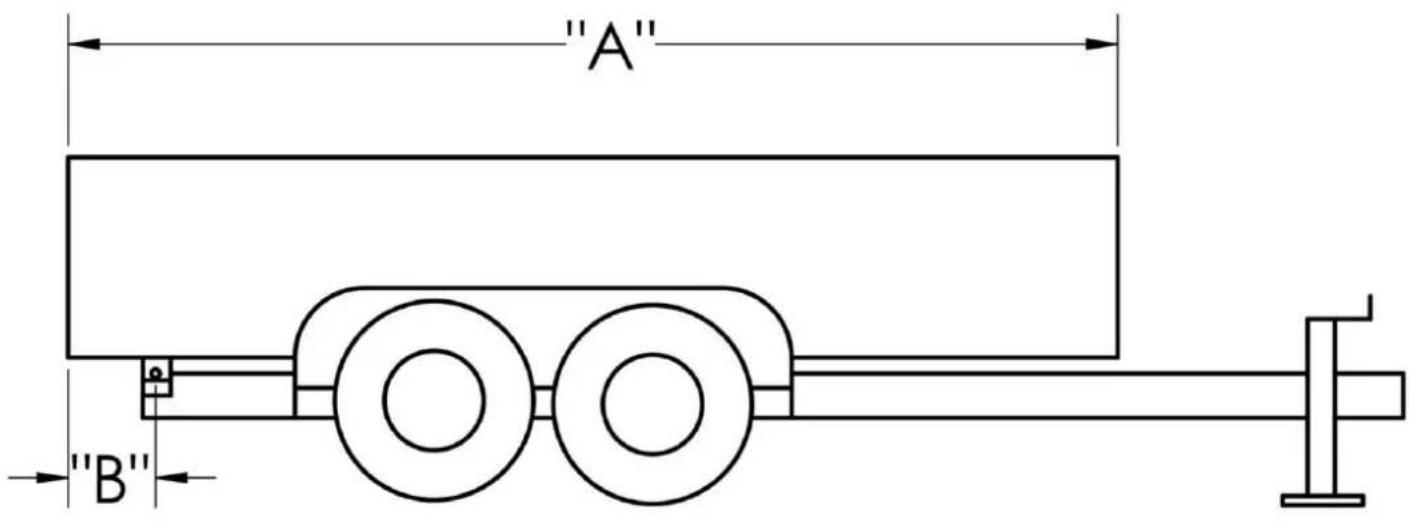

"A" "B"

Kapaciteten baseras på följande:

1. Vattennivån icke-minskande belastning.
2. Den vertikala höjden mellan det bakre gångjärnet och golvet är inte mindre än 3 tum.
3. Det hydrauliska avlastningstrycket inställt på 3 200 psi.
