INSTRUKCJA OBSŁUGI ER-006 Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

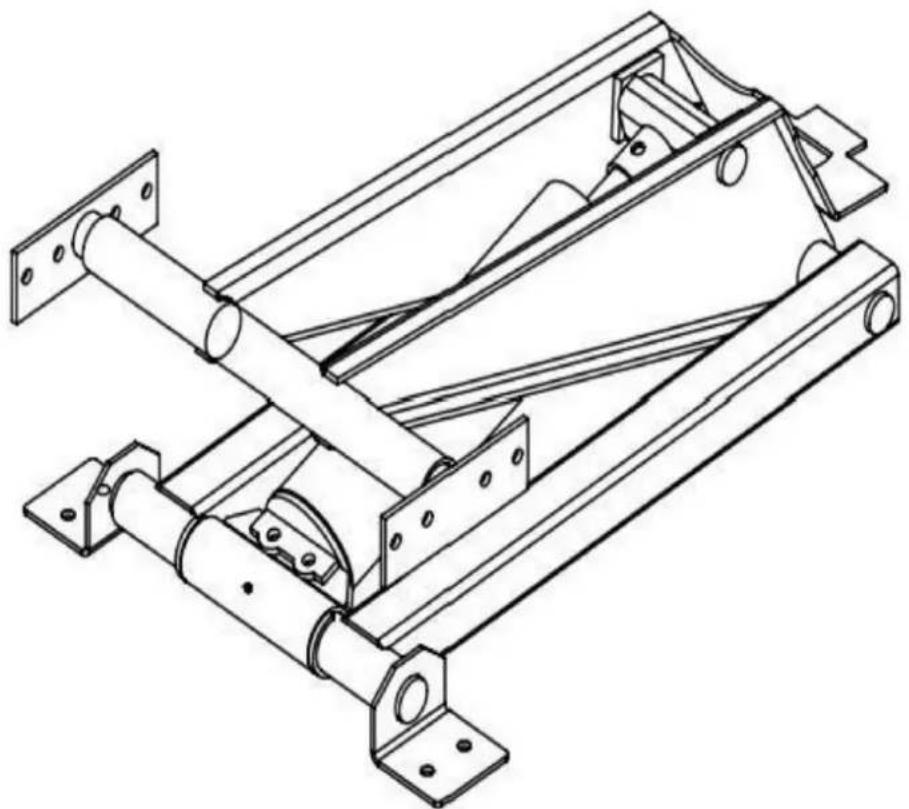

ZESTAW PODNOŚNIKA HYDRAULICZNEGO DO PRZYCZEPY WYWROTNEJ
MODEL: ER-006(8T) / ER-006(10T)
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
VEVOR®

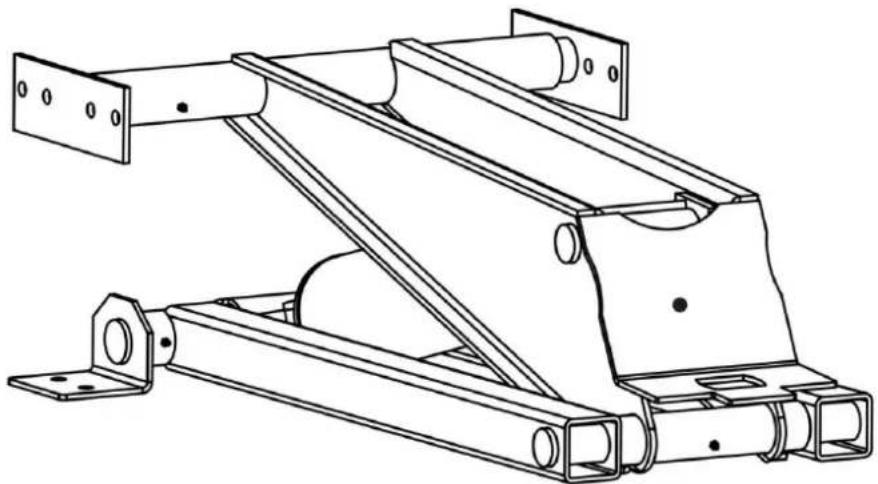

PRZYCZEPA WYWROTKA
ZESTAW WCIĄGARKI HYDRAULICZNEJ
MODEL: ER-006(8T) / ER-006(10T)

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymasz. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
W niniejszej instrukcji opisano prawidłową instalację podnośnika, podłączenia hydrauliczne, okablowanie i serwisowanie.
Podnośniki hydrauliczne do przyczep wywrotek.
UWAGA: PRZED PRZYSTĄPIENIEM DO INSTALACJI JAKIEGOKOLWIEK URZĄDZENIA PRZECZYTAJ CAŁĄ TĘ INSTRUKCJĘ
ELEMENT WCHODZĄCY W SKŁAD ZESTAWU WCIĄGARKI.
Niniejszą instrukcję należy zawsze przechowywać przy przyczepie, podnośniku, wciągniku lub innym sprzęcie lub urządzeniu (sprzętach), w którym produkt Dump Trailer Hydraulic jest używany lub instalowany.
UWAGA: Montaż produktów hydraulicznych do przyczep wywrotek na ciężarówce, przyczepie lub innym sprzęcie może unieważnić lub wpłynąć na ciężarówkę lub przyczepę.

W przypadku awarii produktu jedynym rozwiązaniem jest naprawa lub wymiana, zgodnie z opisem w poprzednim punkcie.
akapity. Dump Trailer Hydraulic nie ponosi odpowiedzialności wobec żadnej ze stron za bezpośrednie, pośrednie lub następcze
uszkodzenia wynikające z awarii produktu. W żadnym wypadku Dump Trailer Hydraulic
nie ponosi odpowiedzialności za utracone zyski, utracone oszczędności, uszkodzenia innego sprzętu, koszty wynajmu lub wymiany, lub
inne przypadkowe lub wynikowe szkody wynikające z użytkowania lub niemożności użytkowania produktu. Szkody, jeśli
wszelkie należności, które można odzyskać od Dump Trailer Hydraulic, nie mogą w żadnym wypadku przekroczyć aktualnej listy
cena produktu bez podatku, kosztów wysyłki i obsługi.
Korzystając z produktu, użytkownik akceptuje wszystkie warunki określone w niniejszym dokumencie. Rezerwy hydrauliczne przyczepy wywrotki prawo do wprowadzania ulepszeń w dowolnym modelu lub produkcie bez wcześniejszego powiadomienia.
BEZPIECZEŃSTWO NAJWAŻNIEJSZE
TWOIM OBOWIĄZKIEM I ODPOWIEDZIALNOŚCIĄ JEST CAŁKOWITE PRZECZYTANIE I
ZROZUMIEJ TĘ INSTRUKCJĘ I WSZYSTKIE INNE MATERIAŁY DOSTARCZONE Z PRZYCZEPĄ WYWROTNĄ
PRODUKT(Y) HYDRAULICZNY(E) (W TYM MATERIAŁY DOSTARCZONE PRZEZ PODMIOTY TRZECIE)
PRODUCENTÓW) PRZED PRZYSTĄPIENIEM DO JAKIEJKOLWIEK INSTALACJI LUB UŻYTKOWANIA ZBIORNIKA
Przyczepa hydrauliczna LUB PRODUKT(Y) OSÓB TRZECICH DOSTARCZONE PRZEZ PREMIUM SUPPLY. JEŚLI W JAKIMKOLWIEK
CZASIE, GDY MASZ PYTANIA DOTYCZĄCE INSTALACJI LUB EKSPLOATACJI PRZYCZEPY WYWROTNEJ
Hydrauliczny lub hydrauliczny przyczepa wywrotka DOSTARCZANE PRODUKTY LUB INFORMACJE O ZAWARTOŚCI
Ten symbol służy do zwrócenia uwagi na instrukcje dotyczące bezpieczeństwa osobistego. Pamiętaj, aby
przestrzegać i postępować zgodnie z tymi instrukcjami. Poświęć czas na dokładne przeczytanie i bądź ostrożny!
Poniżej znajduje się krótki opis słów sygnałowych używanych w tym podręczniku:

! NIEBEZPIECZEŃSTWO
Oznacza sytuację bezpośrednio niebezpieczną, która jeśli się jej nie uniknie, DOPROWADZI DO
uszkodzenia mienia, śmierci lub poważnych obrażeń.

OSTRZEŻENIE
Oznacza potencjalnie niebezpieczną sytuację, która jeśli się jej nie uniknie, MOŻE doprowadzić do
uszkodzenia mienia, śmierci lub poważnych obrażeń, a także zagrożeń, które pojawiają się po usunięciu osłon.

UWAGA
Oznacza potencjalnie niebezpieczną sytuację, która, jeśli się jej nie uniknie, MOŻE skutkować
uszkodzenie mienia lub drobne lub umiarkowane obrażenia ciała, w tym śmierć. Służy również do ostrzegania przed niebezpiecznymi praktykami.

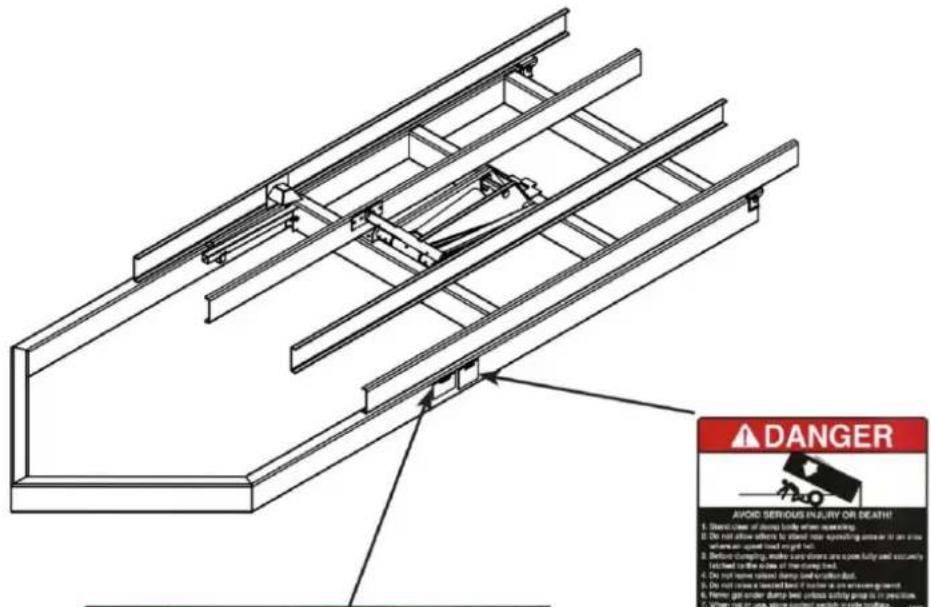

LOKALIZACJA ZNAKÓW BEZPIECZEŃSTWA
Instalacja lub obsługa tego sprzętu bez uprzedniego zrozumienia prawidłowych procedur instalacji i obsługi może prowadzić do poważnych uszkodzeń mienia, obrażeń ciała, a nawet śmierci. Zawsze przeczytaj i w pełni zrozum wszystkie instrukcje instalacji i obsługi przed zainstalowaniem lub obsługą tego sprzętu.
W razie pytań skontaktuj się z Dump Trailer Hydraulic. Przeczytaj wszystkie znaki bezpieczeństwa na przyczepie oraz te dołączone do niniejszej instrukcji lub w niej wymienione. Utrzymuj te znaki w czystości i wymień wszystkie zgubione, uszkodzone lub zniszczone znaki.

Zlokalizuj w miejscu łatwym do odczytania tutaj i na
przeciwległej ramce
ŚRODKI OSTROŻNOŚCI
Instalacja lub obsługa tej wciągarki bez wcześniejszego zrozumienia prawidłowych procedur instalacji i obsługi może prowadzić do poważnych obrażeń lub śmierci. Zawsze przeczytaj i w pełni zrozum wszystkie instrukcje instalacji i obsługi przed zainstalowaniem lub obsługą tego sprzętu. Skontaktuj się z Dump Trailer Hydraulic
OSTRZEŻENIE wszelkie pytania.
Przeciążenie przyczepy może spowodować uszkodzenie pojazdu lub podzespołów przyczepy, co może skutkować
obrażeniami ciała lub śmiercią. NIGDY nie przekraczaj dopuszczalnej masy całkowitej pojazdu (GVW) ani dopuszczalnego nacisku na oś (GAW) przyczepy lub pojazdu.
OSTRZEŻENIE
Uszkodzenia przewodów hamulcowych powstałe podczas produkcji i montażu podnośnika, a także
instalowanie jakiegokolwiek sprzętu (śrub, nakrętek, wsporników) w sposób, który może powodować ocieranie i uszkodzenie układu hamulcowego, może prowadzić do awarii hamulca. Może to spowodować wypadek, który może spowodować obrażenia lub śmierć. ZAWSZE podejmuj odpowiednie kroki, aby zapobiec uszkodzeniu układu hamulcowego podczas instalacji podnośnika, a także zachowaj ostrożność, aby mieć pewność, że zainstalowany sprzęt nie będzie kolidował z układem hamulcowym.
OSTRZEŻENIE
Niesprawny sprzęt może spowodować uszkodzenie mienia, obrażenia lub śmierć. ZAWSZE zlecaj naprawę
uszkodzonego sprzętu przed dalszym użytkowaniem. W razie potrzeby skonsultuj się z producentem przyczepy.
OSTRZEŻENIE
Spawanie, cięcie tlenowo-paliwowe lub szlifowanie może spowodować zapłon paliwa. Może to prowadzić do obrażeń
lub śmierci. ZAWSZE podejmuj odpowiednie kroki, aby uniknąć zapłonu paliwa ze zbiorników paliwa podczas spawania, cięcia tlenowo-paliwowego i/lub szlifowania podczas instalacji. Ciepło z układu wydechowego pojazdu może spowodować awarię podzespołów hydraulicznych. Może to doprowadzić do pożaru, który może spowodować obrażenia lub śmierć. ZAWSZE instaluj sprzęt w miejscach, w których ciepło układu wydechowego nie uszkodzi żadnych podzespołów krytycznych dla działania.
LISTA PARAMETRÓW
| Model | ER-006(8T) | ER-006(10T) |
| Nośność | 8T (17600 funtów) | 10T (22000 funtów) |
| Dł ugość nadwozia pochylonego przyczepy | 10-14 stóp | 12-16 stóp |
| Prąd kabli akumulatorowych | 200A | 200A |
| Dział anie | Podwójnie | Podwójnie |
| Woltaż | Prąd stał y 12 V | Prąd stał y 12 V |
| Pojemność zbiornika | 8 kwarty | 10 kwarty |
| Moc | 1,6 kW | 1,6 kW |
| Prędkość obrotowa | 2600 obr./min. | 2600 obr./min. |
| Ciśnienie | 16~20 MPa | 16~20 MPa |
| Ruch drogowy | 2,1 ml/obr | 2,1 ml/obr |
| Materiał zbiornika | Plastikowy | Plastikowy |
| Kolor | Czarny | Czarny |
LISTA CZĘŚCI
Podczas rozpakowywania produktu należy upewnić się, że w opakowaniu znajdują się wymienione poniżej części, i dokładnie sprawdzić, czy nie ma w nim żadnych uszkodzeń. Uszkodzenia, które mogły powstać podczas transportu. Nie próbuj montować ani używać produktu, jeśli część jest brakująca lub uszkodzona.
| NAZWA CZĘŚCI | ZDJĘCIE | QT I | NAZWA CZĘŚCI | ZDJĘCIE | ILOŚĆ | |
| Zespół podnośnika (wł ącznie ze wsparciem) pł yta ) | ![]() | 1 | Zt ączki hydrauliczne | ![]() | 2 | |
| Hydrauliczny Jednostka napędowa | ![]() | 1 | Kable akumulatorowe | ![]() | 1 | |
| Ramię bezpieczeństwa | ![]() | 1 | Zawias (Style Różnić się) | ![]() | 2 | |
| Kubek bezpieczeństwa | ![]() | 1 | Ramię bezpieczeństwa Uchwyt do przechowywania | ![]() | 1 | |
| Bateria gumowa Pasek | ![]() | 1 | Wąż hydrauliczny Między HPU i cylinder | ![]() | 2 | |
| Hydrauliczny Armatura | ![]() | 2 | Koł nierze blokujące | ![]() | 2 |

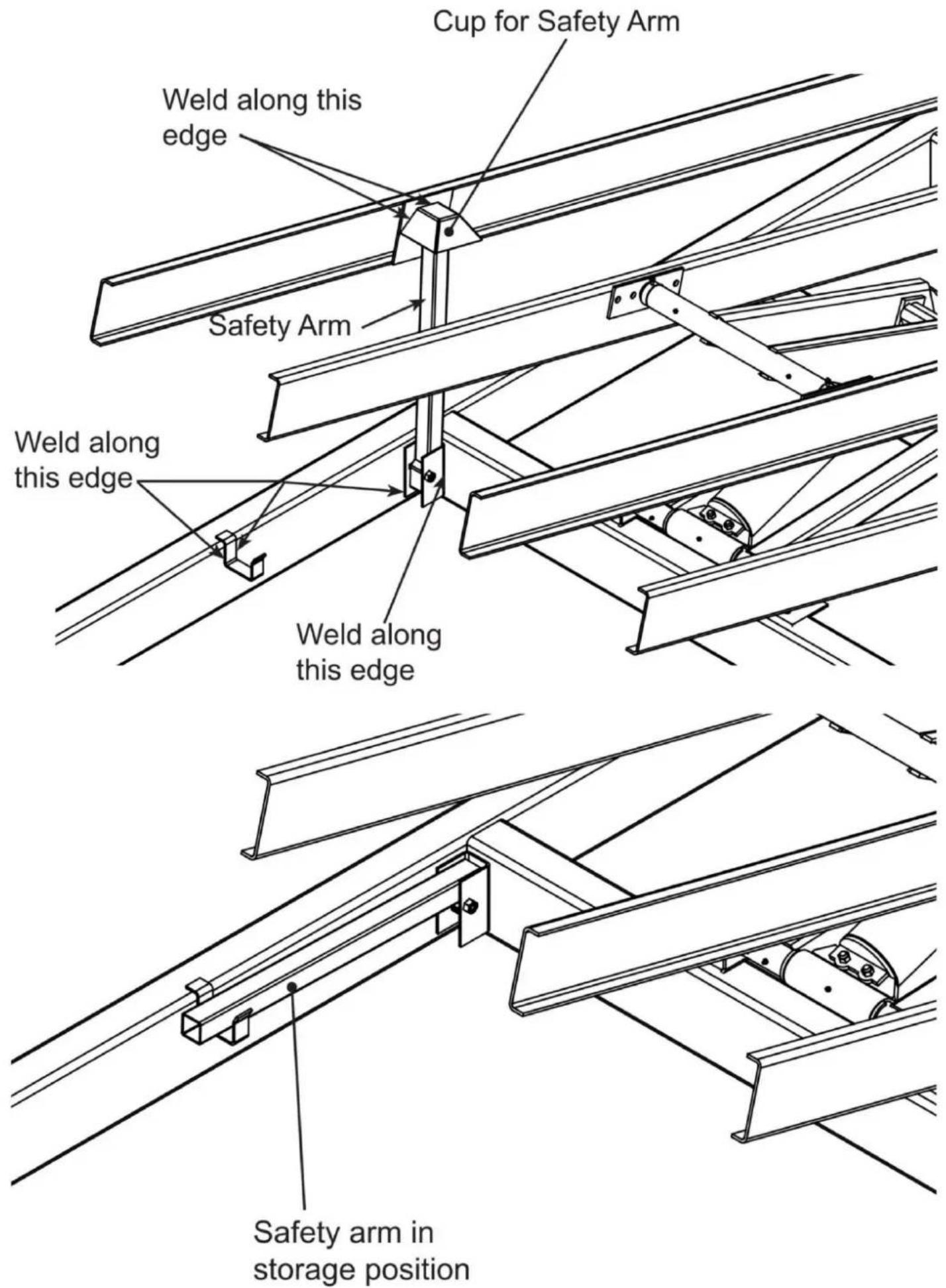

INSTALACJA I UŻYTKOWANIE RAMIENIA BEZPIECZEŃSTWA

Zawsze podpieraj nieobciążone ciało ramieniem zabezpieczającym. Ramię zabezpieczające jest przeznaczone do
podtrzymywania ciężaru wyłącznie pustego ciała.

Przebywanie pod podniesionym ciałem może skutkować poważnymi obrażeniami ciała lub śmiercią, jeśli ciało
niespodziewanie opadnie. Nigdy nie ustawiaj się ani nie pozwól innym ustawiać się pod obciążonym
nadwoziem. Zawsze podpieraj nieobciążone nadwozie za pomocą dostarczonego ramienia zabezpieczającego. NIGDY nie używaj ramienia zabezpieczającego na załadowanym ciele.
Zastosowanie ramienia zabezpieczającego:
- Podnieś nadwozie przyczepy na odpowiednią wysokość i wyłącz zasilanie hydrauliczne, aby je podnieść.
- Chwyć ramię zabezpieczające i obróć je do pozycji pionowej/górnej.
- Po osiągnięciu pozycji pionowej należy wcisnąć ramię w uchwyt podporowy u jego podstawy.
- POWOLI opuszczaj podnośnik i korpus, aż miseczka zetknie się z pionowym ramieniem skierowanym w stronę przeciwną.
- Aby umieścić ramię z powrotem w wieszaku w celu transportu, wykonaj powyższą procedurę w odwrotnej kolejności (pamiętaj o opuszczeniu podnośnika, aby uzyskać pełną pozycję w dół po ponownym umieszczeniu ramienia w wieszaku).
Maksymalna masa ciała bez obciążenia w funtach przy użyciu jednego ramienia zabezpieczającego
| Dł ugość pochylenia przyczepy w stopach | ||||||||
| Odlegi ość między tylnymi nogami i w klatce piersiowej | 10 14 3083 2202 3700 2643 | 16 | 18 | 20 | ||||
| 50 | 8 | 2569 | 1927 | 1713 | 1542 | |||
| 60 | 3854 4625 | 3083 | 2313 | 2056 | 1850 | |||
| 70 | 5396 | 4317 | 3597 | 3083 | 2698 | 2398 | 2158 | |
| 80 | 6167 | 4933 | 4111 | 3524 | 3083 | 2741 | 2467 | |
| 90 | 6938 | 5550 | 4625 | 3964 | 3469 | 3083 | 2775 | |
| 100 | 6167 | 5139 | 4405 | 3854 | 3426 | 3083 | ||
| 110 | 6783 | 5653 | 4845 | 4240 | 3769 | 3392 | ||
| 120 | 7400 | 6167 | 5286 | 4625 | 4111 | 3700 | ||
| 130 | 6681 | 5726 | 5010 | 4454 | 4008 | |||
| 140 | 7194 | 6167 | 5396 | 4796 | 4317 | |||
| 150 | 6607 | 5781 | 5139 | 4625 | ||||
| 160 | 7048 | 6167 | 5481 | 4933 | ||||
| 170 | 6552 | 5824 | 5242 | |||||
| 180 | 6938 | 6167 | 5550 | |||||
| 190 | 7323 | 6509 | 5858 | |||||
| 200 | 6852 | 6167 | ||||||
| 210 | 7194 | 6475 | ||||||
| 220 | 6783 | |||||||
| 230 | 7092 | |||||||

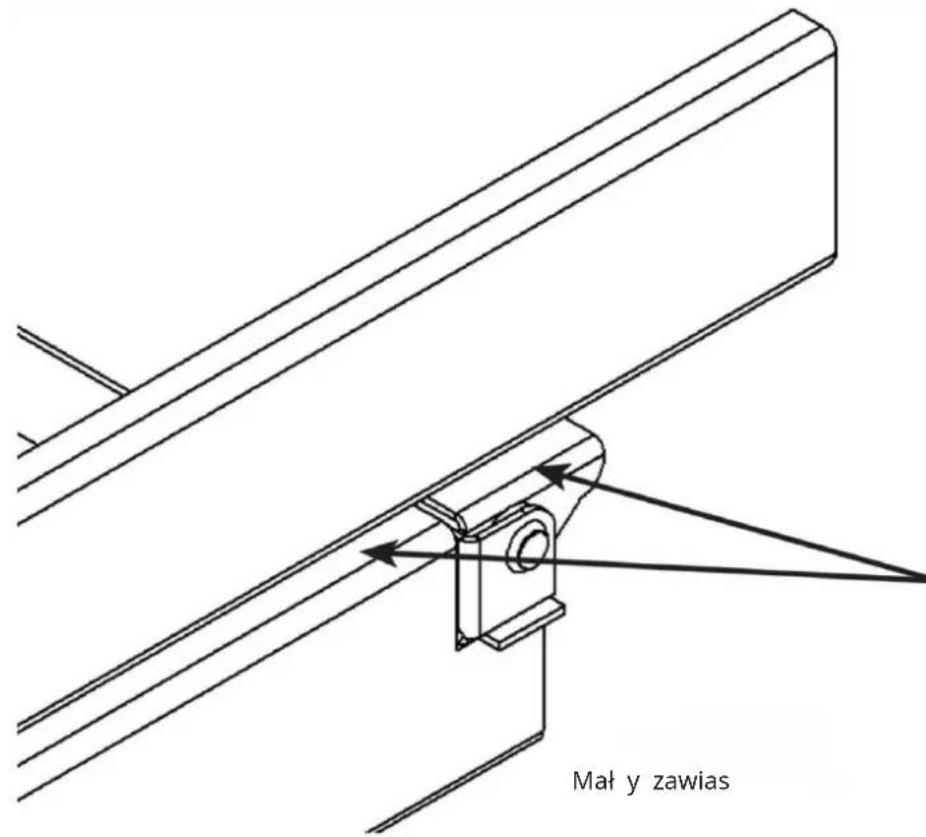

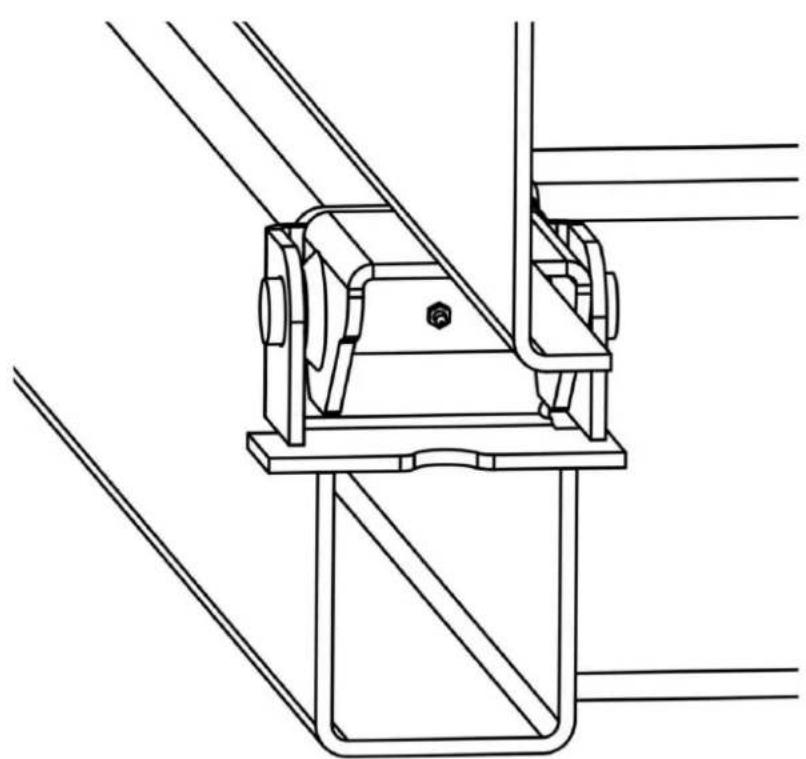

MONTAŻ ZAWIASÓW

Zamontuj zawias tak, aby podkładka zawiasu była na tym samym poziomie co rama przyczepy.
Zawias środkowy na podporze i przyspawać zawias, aby go podeprzeć na wszystkich powierzchniach styku.

Smaruj połączenie smarem EP3 co 6 miesięcy
INSTALACJA JEDNOSTKI HYDRAULICZNEJ JEDNOSTKI DZIAŁANIA I DWUSTRONNEGO DZIAŁANIA
Jeśli zestaw zawiera HPU (agregat hydrauliczny), należy zamontować go w szczelnej obudowie na przyczepie.
Zobacz dodatkowe instrukcje dostarczone z HPU dotyczące montażu, instalacji elektrycznej, bezprzewodowego pilota i
wymagań dotyczących płynów hydraulicznych.

Komponenty hydrauliczne, które nie są dostarczane przez Dump Trailer Hydraulic i są używane
w obwodzie hydraulicznym, które nie są kompatybilne z elementami hydraulicznymi przyczepy wywrotki, mogą powodować
uszkodzenie, awarię lub nieprawidłowe działanie cylindra bezpośredniego pchania lub innych podzespołów wysypiska
Produkty hydrauliczne do przyczep. Takie uszkodzenia, awarie lub usterki mogą spowodować uszkodzenie mienia, obrażenia ciała,
a nawet śmierć. Obowiązkiem nabywcy jest sprawdzenie zgodności
komponentów nie dostarczonych przez Dump Trailer Hydraulic.

Podłączanie podnośnika do układu hydraulicznego o większym ciśnieniu (PSI) lub przepływie (GPM)
niż zaleca Dump Trailer Hydraulic może spowodować awarię podnośnika podczas pracy. Takie
awaria może spowodować uszkodzenie mienia, obrażenia ciała, a nawet śmierć. Upewnij się, że masz ciśnienie
które nie przekracza tolerancji i limitów określonych dla Twojej wywrotki hydraulicznej
produktu(ów)/składnika(ów) i że nie występują żadne ograniczenia lub problemy dotyczące przepływu przed rozpoczęciem eksploatacji.
Jeśli jesteś zainteresowany, skontaktuj się z Dump Trailer Hydraulic.
nie masz pewności co do ograniczeń, wydajności i/lub tolerancji swojego układu hydraulicznego.

Zmiana ciśnienia hydraulicznego na wyższe niż zalecane limity lub ustawienia może spowodować
spowodować awarię podnośnika podczas pracy. Taka awaria może spowodować uszkodzenie mienia, obrażenia ciała lub
śmierć. Ciśnienie powinno być regulowane WYŁĄCZNIE przez przeszkolonego i wykwalifikowanego technika lub mechanika, a
Nigdy nie powinny przekraczać podanych limitów lub ustawień użytych komponentów.
Układ hydrauliczny przed uruchomieniem
Układ hydrauliczny dostarczany przez Dump Trailer Hydraulic składa się z podzespołów (pompy, zaworów, zbiornika, węży, siłownika itp.), które są zaprojektowane tak, aby były ze sobą kompatybilne.
Odpowiedzialność firmy Dump Trailer Hydraulic zostanie unieważniona, jeżeli Dump Trailer Hydraulic stwierdzi, że:
wymienione elementy hydrauliczne (tj. elementy hydrauliczne niedostarczone przez Dump Trailer Hydraulic)
(jako część zestawu) były używane i takie komponenty były niezgodne z komponentami zestawu
dostarczone przez Dump Trailer Hydraulic. Parametry hydrauliczne są pokazane poniżej. Są one wymienione jako
ogólny przewodnik, aby zapewnić odpowiednią kompatybilność (podczas korzystania z innych komponentów hydraulicznych). Jeśli masz
w przypadku pytań dotyczących kompatybilności podzespołów prosimy o wcześniejszy kontakt z Dump Trailer Hydraulic
instalacji, użytkowania lub konserwacji.
Maksymalne ciśnienie robocze — 3200 PSI
Typ portu hydraulicznego — SAE#6

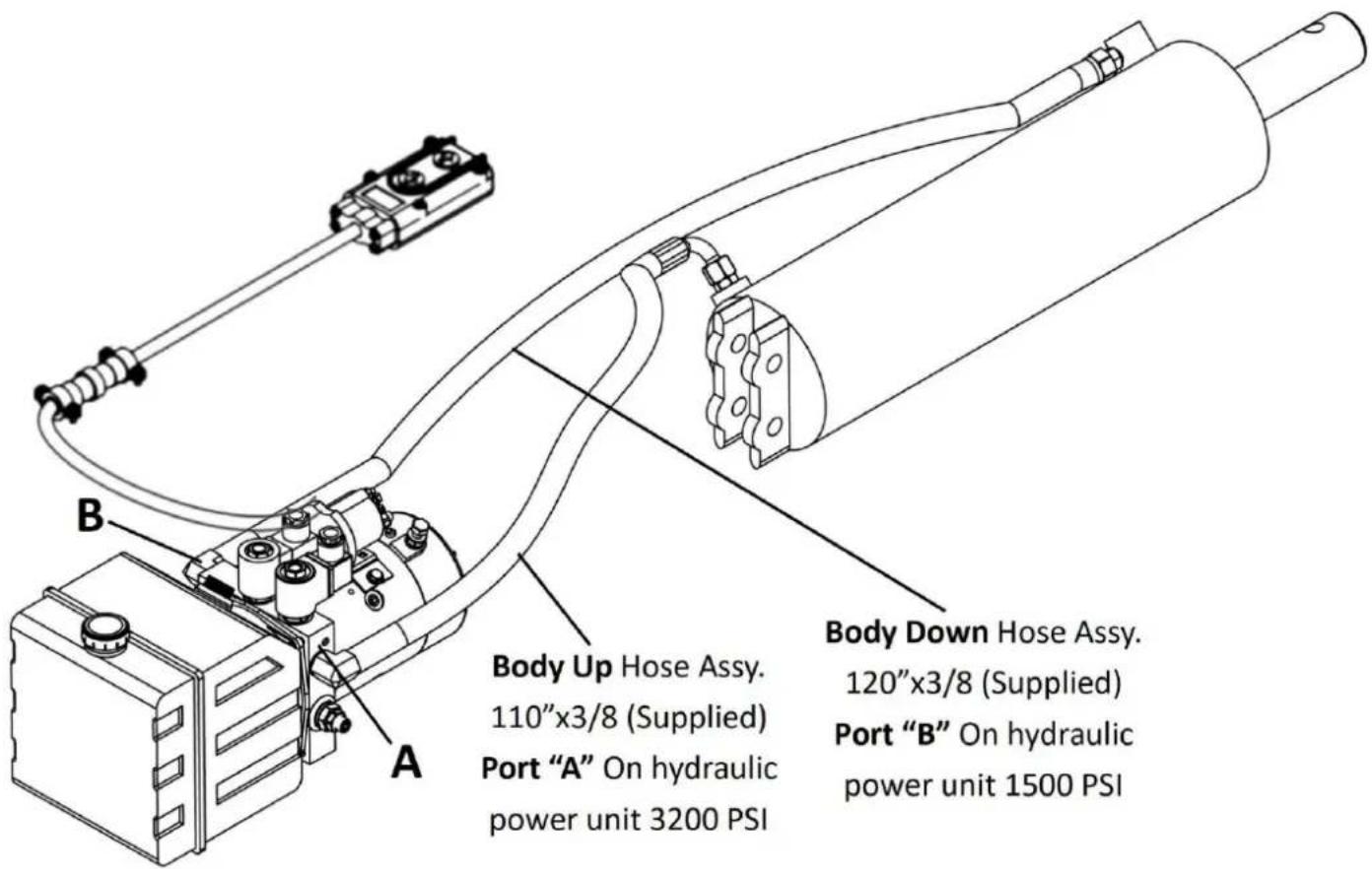

PODŁĄCZENIA HPU O PODWÓJNYM DZIAŁANIU

| Maksymalny przepł yw hydrauliczny | 2 galony na minutę | Port |
| Maksymalne ciśnienie dla części cyklu „podnoszenia” | 3200 PSI A | |
| Maksymalne ciśnienie dla części „obniżania” cyklu 1500 PSI B |

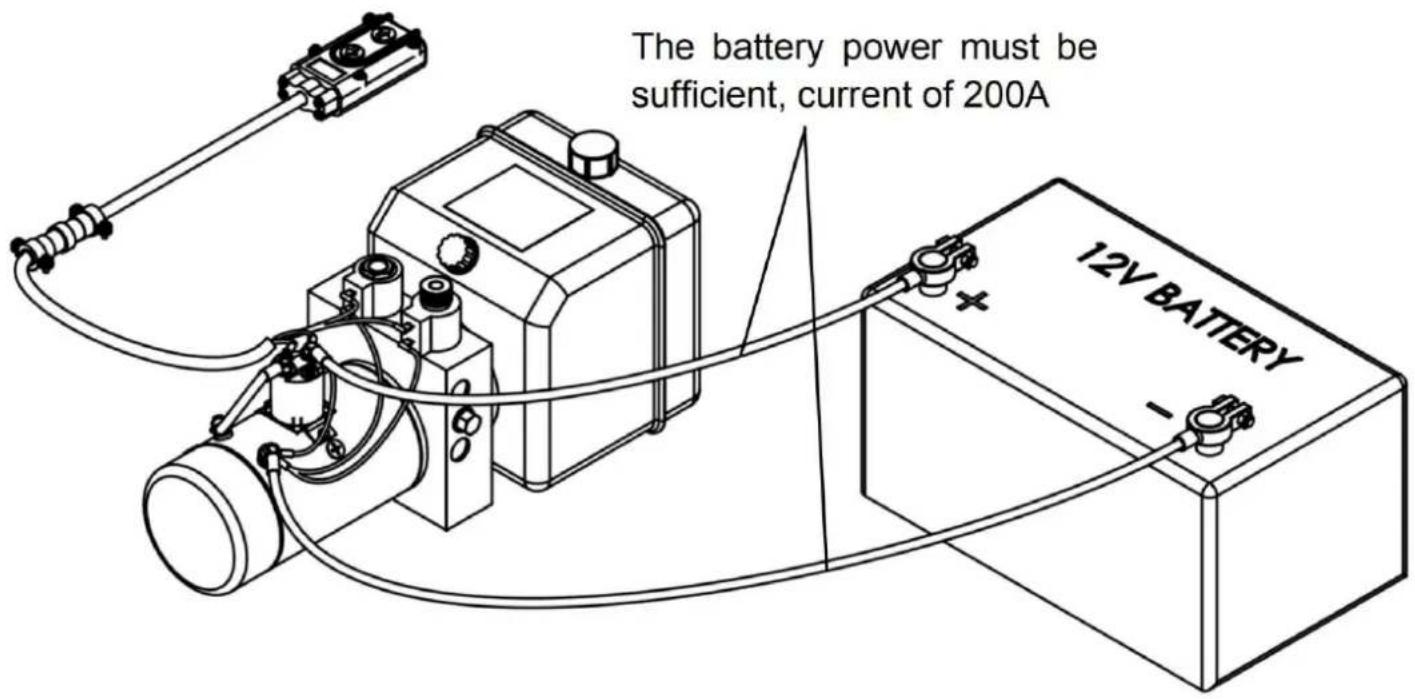

TYPOWE PODŁĄCZENIE AKUMULATORA

Zwarcie instalacji elektrycznej spowodowane przez instalację, serwisowanie lub naprawę
Połączenia związane z akumulatorem i elementami elektrycznymi mogą powodować iskrzenie, zapłon materiałów palnych i/lub ogień, co z kolei może prowadzić do uszkodzenia mienia, obrażeń ciała lub śmierci. ZAWSZE przed instalacją, serwisowaniem lub naprawą jednostki napędowej należy odłączyć akumulator.
Zamontuj akumulator w szczelnej obudowie na przyczepie.
Moc akumulatora musi być wystarczająca, natężenie prądu 200 A i napięcie odpowiednie do maszyny.
Ta pompa hydrauliczna pojazdu to system roboczy S3, nie pracuje w trybie ciągłym, 30 sekund do startu, 270 sekund do zatrzymania, maksymalny czas pracy 180 sekund, przerywany 360 sekund. Zbyt długi ciągły czas pracy spowoduje zwarcie lub uszkodzenie silnika. Kiedy wyprodukowany przez naszą firmę agregat hydrauliczny opuszcza fabrykę, ciśnienie w układzie zostało ustawione. Jeśli potrzebne są zmiany, użytkownicy mogą sami regulować ciśnienie w systemie za pomocą
pokrętła regulatora ciśnienia w zależności od aktualnej sytuacji, ale nie może ono przekraczać ciśnienia nominalnego
(18 MPa) układu. Dokładnie
sprawdź połączenie silnika i zaworu elektromagnetycznego, surowo zabrania się nawiązywania połączenia wirtualnego.
W jednostce hydraulicznej należy stosować olej hydrauliczny odporny na zużycie o lepkości kinematycznej 22-46 mm2/s (50°C). ISO VG46 jest zalecane, gdy temperatura oleju jest niższa niż 50°C, podczas gdy ISO VG68 zaleca się stosować, gdy temperatura oleju przekracza 50°C. Dodany olej należy przefiltrować przez filtr o dokładności filtracji 30um. Objętość oleju powinna wynosić 80% efektywnej pojemności filtra
zbiornika oleju. Temperatura oleju wynosi zazwyczaj od -10 do 80°C, a olej hydrauliczny o niskiej temperaturze powinien być stosowany w ekstremalnie zimnych obszarach, takich jak ISO VG32. Środki te mogą skutecznie wydłużyć żywotność układu hydraulicznego i podzespołów hydraulicznych oraz poprawić stabilność i niezawodność hydraulicznego agregatu
prądotwórczego. Podczas pierwszej instalacji i debugowania należy zwrócić uwagę na utrzymanie poziomu oleju w zbiorniku oleju, a po cyklu roboczym zbiornik oleju powinien zostać napełniony, ale nie może zostać
przepełniony. Skrzynka zaciskowa silnika powinna być wodoodporna i odporna na wilgoć. Podczas podłączania po raz pierwszy, przesuwając silnik, aby dokładnie sprawdzić kierunek silnika. Od tylnego końca silnika,
kierunek obrotów jest przeciwny do ruchu wskazówek zegara. Absolutnie zabrania się zmiany kierunku obrotów silnika i pracy bez oleju.
Olej hydrauliczny należy filtrować po napełnieniu zbiornika oleju, przy czym dokładność filtrowania musi wynosić nie mniej niż 25μm.
Jednostka napędowa nie może filtrować zanieczyszczeń wewnątrz cylindra hydraulicznego. Dlatego wnętrze cylindra hydraulicznego musi być czyste, aby uniknąć awarii zaworu. Rura również musi być czysta.

| Maksymalny kąt zrzutu ± 2° | M |
| 45° | 73" |
| 50° 66" |
ER-006(8T) Zestaw podnośnika hydraulicznego do przyczepy wywrotki, klasa konwersji A. WAŻNE: Ze względu na różnice w zastosowaniu dane zawarte w tych tabelach są podane jedynie jako ogólne wskazówki.
| ER-006(8T) Zestaw podnośnika hydraulicznego do przyczepy wywrotki, udźwig (tony) | |||

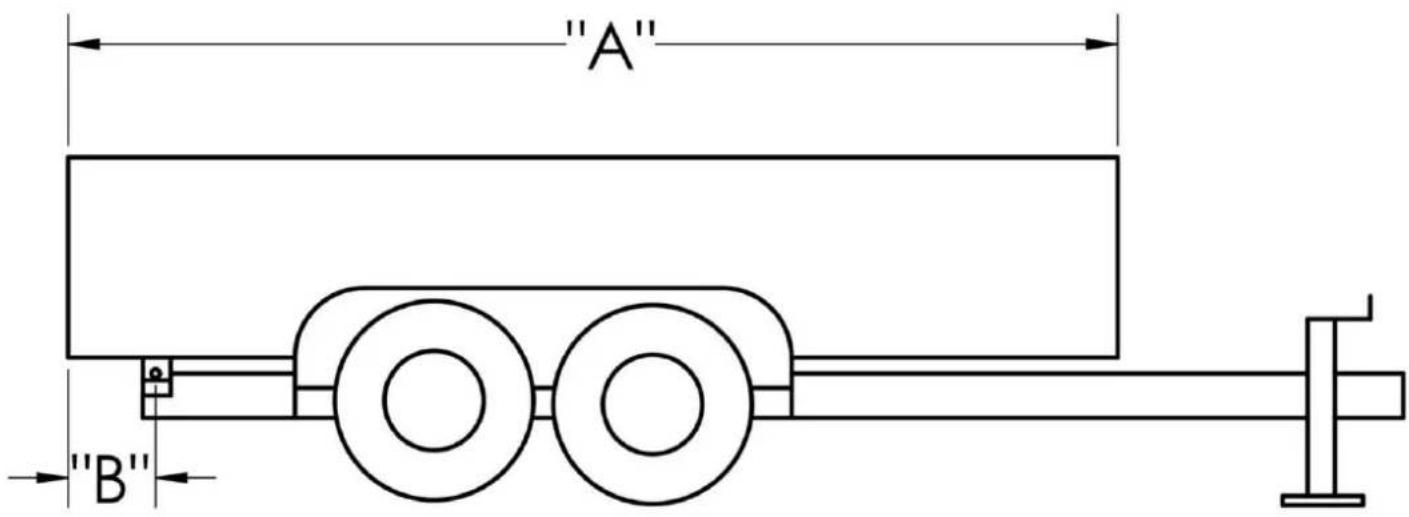

| "A"Ciał o(Stopy) | "B"Zwis(Cale) | Kąt zrzutu (stopnie) | |
| 45° | 50° | ||
| 10 | 12 | 9.7 | 8.8 |
| 10 | 18 | 11.1 | 10,0 |
| 10 | 24 | 12,9 | 11.7 |
| 12 | 12 | 7,7 | 7.0 |
| 12 | 18 | 8,6 | 7.8 |
| 12 | 24 | 9,7 | 8.8 |
| 14 | 12 | 6,5 | 5.8 |
| 14 | 18 | 7,0 | 6.4 |
| 14 | 24 | 7.8 | 7.0 |

Pojemności ustalane są na podstawie następujących danych:
- Obciążenie nie zmniejszające się pod wpływem poziomu wody.
- Wysokość pionowa między osią tylnego zawiasu a podłogą nie może być mniejsza niż 3 cale.
- Ciśnienie hydrauliczne ustawione na 3200 psi.

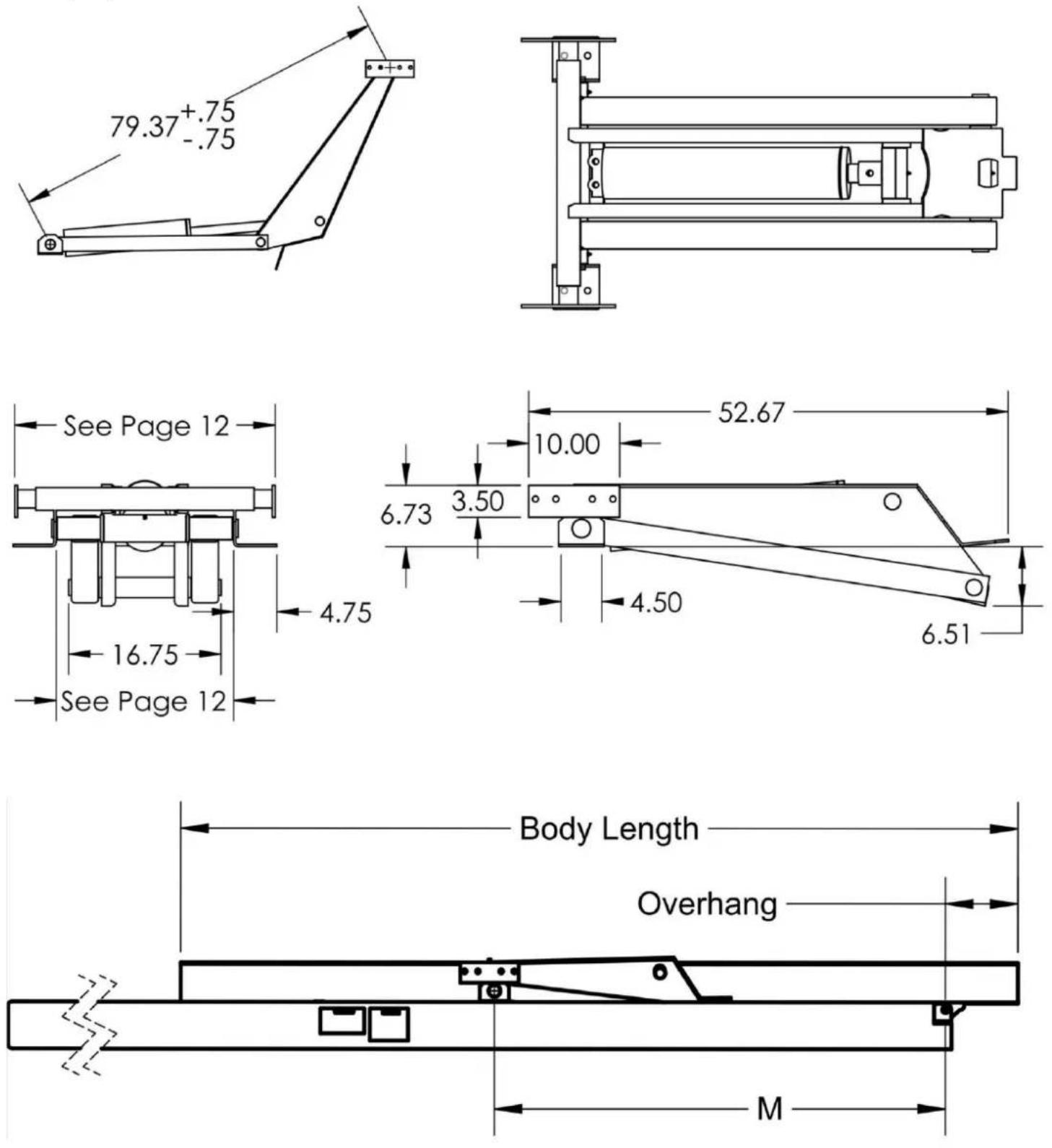

ER-006(10T) WYWROTKA HYDRAULICZNA ZESTAW PODNOŚNIKÓW WYMIARY I ŁADOWNOŚĆ
| Maksymalny kąt zrzutu ± 2° M | |
| 45° 97" | |
| 50° 88" | |
ER-006 (10T) WYWROTKA HYDRAULICZNA ZESTAW PODNOŚNIKA KLASA KONWERSJI PRZYCZEPY A
WAŻNE: Ze względu na różnice w zastosowaniu dane zawarte w tych tabelach są podane jedynie jako ogólne wskazówki.
| ER-006(10T) Zestaw podnośnika hydraulicznego do przyczepy wywrotki, udźwig (tony) | |||
| "A"Ciał o(Stopy) | "B"Zwis(Cale) | Kąt zrzutu (stopnie) | |
| 45° | 50° | ||
| 12 | 12 | 10,3 | 9,3 |
| 12 | 18 | 11,4 | 10.4 |
| 12 | 24 | 12.9 | 11.7 |
| 14 | 12 | 8,6 | 7.8 |
| 14 | 18 | 9,3 | 8,5 |
| 14 | 24 | 10,3 | 9.3 |
| 16 | 12 | 7,3 | 6.7 |
| 16 | 18 | 7,9 | 7.2 |
| 16 | 24 | 8,6 | 7.8 |

Pojemności ustalane są na podstawie następujących danych:
- Obciążenie nie zmniejszające się pod wpływem poziomu wody.
- Wysokość pionowa między osią tylnego zawiasu a podłogą nie może być mniejsza niż 3 cale.
- Ciśnienie hydrauliczne ustawione na 3200 psi.
VEVOR®
TOUGH TOOLS, HALF PRICE
Technische ondersteuning en e-garantiecertificaat www.vever.com/support
