1050269 - Vuurkorf Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Brander/kachel voor haard
Merk	Vevor
Model	1050269
Materiaal	Staal
Afmetingen brander	45,7 x 15,2 cm (18 x 6 inch)
Voeding	Aardgas
Gasvoedingsdruk	5,5 tot 10,5 inch waterkolom
Voedingsaansluiting	1/2 inch FPT
Flexibele connector	Inbegrepen, zonder fluit
Vlamtype	Decoratieve gele vlammen
Gebruik	Binnen (geventileerde haard)
Ventilatievereisten	Niet-brandbare haard, rookklep open, vrije schoorsteen
Installatie	Door een gekwalificeerde technicus
Veiligheid	Lekdetectie; bewaar geen brandbare vloeistoffen in de buurt
Onderhoud	Regelmatig reinigen; veeg de schoorsteen voor gebruik
Meegeleverde onderdelen	Spanband, 90° bocht, adapteraansluitingen
Land van fabricage	China
Klantenservice	[e-mail]; technische ondersteuning op www.vevor.com/support
Garantie	Elektronisch garantiecertificaat

Veelgestelde vragen - 1050269 Vevor

Hoe installeer ik de brander in mijn haard?

De installatie moet worden uitgevoerd door een gekwalificeerde technicus. Zorg ervoor dat de haard geventileerd is, niet-brandbaar, met een open rookklep. Volg de stappen in de handleiding: bevestig de spanband, sluit het gas aan met de meegeleverde adapters en controleer op lekkage met zeepwater.

Kan ik deze brander met propaangas gebruiken?

Nee, dit model is uitsluitend ontworpen voor aardgas. Gebruik met propaan zou een conversie vereisen die niet door de fabrikant is voorzien en gevaarlijk kan zijn.

Welke gasdruk is vereist?

De gasvoedingsdruk moet tussen 5,5 en 10,5 inch waterkolom liggen (ongeveer 1,37 tot 2,61 kPa). Controleer indien nodig bij uw gasleverancier.

Wat moet ik doen als ik gas ruik?

Probeer het apparaat niet aan te steken, raak geen elektrische schakelaars aan, verlaat het pand en neem onmiddellijk contact op met uw gasleverancier en de brandweer vanaf een veilige plek.

Hoe reinig ik de brander?

Voordat u gaat reinigen, schakelt u de gastoevoer uit en laat u het afkoelen. Reinig de buitenkant met een zachte doek. Voor de binnenkant kunnen de openingen regelmatig worden gereinigd met een zachte borstel. Gebruik geen agressieve chemicaliën.

Is het nodig om de schoorsteen te vegen voor gebruik?

Ja, de handleiding geeft aan dat het essentieel is om de schoorsteen te vegen voor installatie of gebruik om verstopping of brand te voorkomen. Schakel een professionele schoorsteenveger in.

Kan ik glazen deuren gebruiken met deze brander?

De glazen deuren moeten tijdens het gebruik volledig open blijven. Als ze gesloten zijn, zal de trek onvoldoende zijn en kunnen de ruiten barsten of exploderen.

Wat te doen als de vlam onstabiel is?

Controleer of er geen luchtstromen (ventilatoren, airconditioning) op de haard gericht zijn. Zorg er ook voor dat de schoorsteenklep volledig open is en dat de gasdruk binnen het aanbevolen bereik ligt.

Is de brander compatibel met alle haarden?

Nee, het vereist een niet-brandbare haard ontworpen voor het verbranden van vaste brandstoffen, met een vrije en geventileerde schoorsteen. Controleer de afmetingen en staat van uw haard vóór installatie.

Hoe kan ik contact opnemen met de klantenservice van Vevor?

U kunt een e-mail sturen naar [e-mail] of de technische ondersteuning raadplegen op www.vevor.com/support voor vragen of klachten.

GEBRUIKSAANWIJZING 1050269 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Besaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR

TOUGH TOOLS, HALF PRICE

VUURPLAATS BRANDER/PAN

MODEL:1050269

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van deze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTALLATIE Openhaardvereisten

1. Controleer of uw open haard voldoet aan de ventilatievereisten van deze H-Burner. Raadpleeg vervolgens een gekwalificeerde gasinstallateur of technicus.
2. Deze H-branderset voor open haarden mag alleen worden geïnstalleerd in een volledig geventileerde, onbrandbare open haard met een open rookgasklep. De schoorsteen moet vrij zijn van obstakels. De open haard moet ontworpen en goedgekeurd zijn voor het verbranden van vaste brandstof, zoals hout. Dit H-Burner-systeem is ontworpen om gele vlammen te produceren en kan ook rook produceren. Om deze reden moet de open haard voldoende geventileerd zijn.
3. De open haard moet een gastoevoerleiding hebben die is geïnstalleerd door een gekwalificeerde technicus die alle lokale codes volgt. De gastoevoerleiding moet een minimale binnendiameter hebben van 1/2.
4. Wanneer er glazen deuren op uw open haard aanwezig zijn, moeten deze altijd open blijven wanneer u dit apparaat gebruikt. Als u deze deuren niet volledig open laat, zal dit leiden tot een verkeerde tocht en kunnen de glazen deuren barsten of exploderen. Er moet een haardscherm aanwezig zijn wanneer het systeem brandt.
5. Vereisten voor gasdruk: De minimale inlaatgasdruk bedraagt ongeveer 5,5 inch van de waterkolom en de maximale inlaatgasdruk bedraagt 10,5 inch voor aardgas.
6. Zorg ervoor dat uw gasbrandersysteem de juiste afmetingen heeft voor uw open haard. Een verkeerde maatvoering kan een negatieve invloed hebben op de juiste opstelling van de open haard. Een te groot brandersysteem heeft een negatief effect op de verbranding en belemmert de juiste werking van het regelsysteem (indien van toepassing).

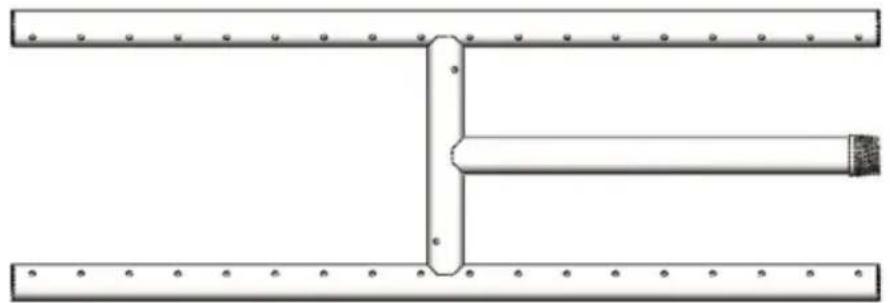

1. H-brander 18"x 6"

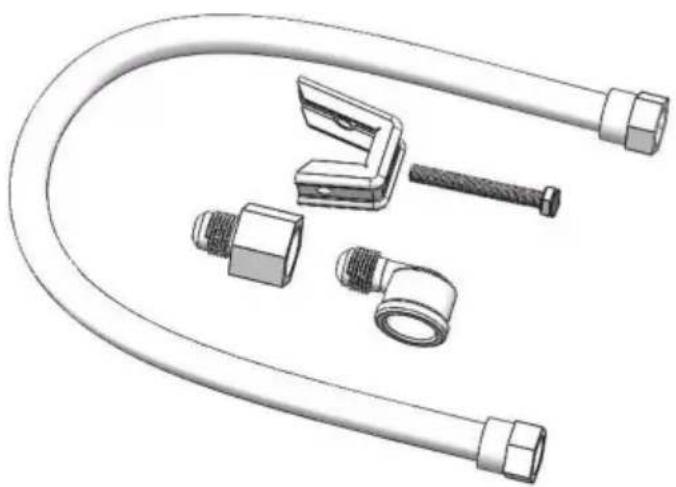

2. Fluitvrij flexibel gas
3. 1/2" DP x 3/8" MFLR 90° elleboogadapterfitting
4. 1/2" FPT x 3/8" MFLR adapteraansluiting
5. Klem voor rookgasklep

Stap 1: De demperklem installeren:

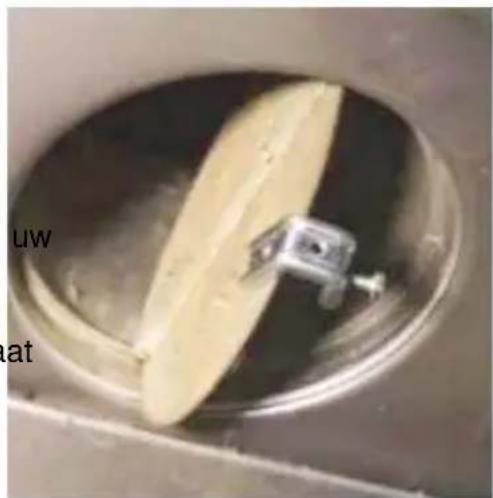

De demperklem met stelschroef wordt meegeleverd om te voorkomen dat uw rookgasklepblad volledig sluit. De klem moet permanent geïnstalleerd worden (zie afb. 3-1). Mocht de meegeleverde klem niet geschikt zijn voor het specifieke klepblad van de open haard, laat dan een permanente stop installeren, verwijder het klepblad of laat de klep aanpassen om de minimale permanente opening te creëren die vereist is.

Afb. 3-1

OPMERKING: Deze klepklem is ontworpen om te voorkomen dat uw open haard volledig wordt afgesloten, maar uw klep moet volledig open blijven wanneer de brander in gebruik is.

Stap 2: De brander installeren

1. Zorg ervoor dat de gastoevoer naar de open haard is afgesloten.
2. Zoek de gastoevoerbuis in uw open haard en verwijder de dop. Zorg ervoor dat de gasleiding niet losraakt in uw muur.

Afb. 3-2

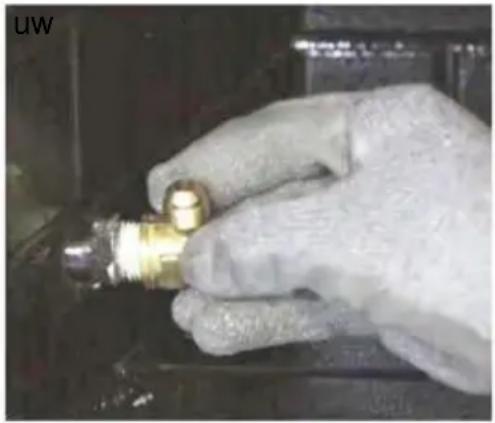

1. Bevestig de 1/2" FPT X 3/8" MFLR 90° elleboog aan de gastoevoerleiding (zie afb. 3-2).

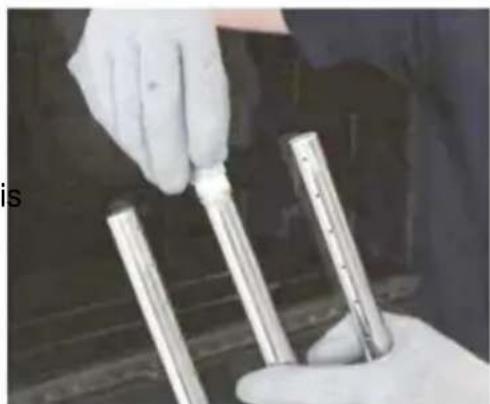

2. Draai de 12" FPT X 3/8" MFLR-adapterfitting op de 1/2" schroefdraadbuis op uw H-brander (zie afb. 3-3).
3. Plaats uw H-Burner op de vloer van uw open haard en centreer deze. De gasinlaat op de H-brander moet aan dezelfde kant van uw open haard zijn als de gasleiding.
4. Sluit de Whistle-Free Flex-connector aan op de 1/2" FPT X 3/8" MFLR 90 Elbow die zich bevindt op de gastoevoerleiding van de open haard.

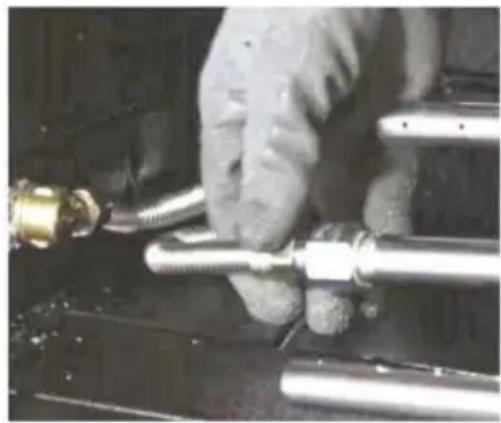

5. Sluit het andere uiteinde van de Whistle-Free Flex Connector aan op de 1/2" FPT x 3/8" MFLR-adapterfitting die zich op de H-brander bevindt.
6. Plaats de Whistle-Free Flex-connector zodanig dat deze de brander niet overlapt (zie afb. 3-4). Let er daarbij op dat de lijn niet knikt.

Afb. 3-3

Afb. 3-4

Stap 3: Zorg ervoor dat alle fittingen goed vastzitten.

Breng een zeepoplossing of lekdetectieoplossing aan op alle verbindingen.

Houd vervolgens met een butaanaansteker met lange hals een vlam boven de H-brander. Nadat de vlam aanwezig is, draait u langzaam de gastoevoer open en steekt u uw H-Burner aan. Controleer de zeepoplossing op uw aansluitingen. Als er bubbels verschijnen, is er sprake van een gaslek. Draai het gas dicht en draai alle aansluitingen goed vast.

Herhaal het lekdetectieproces totdat er geen lekken meer zijn.

LET OP: HOUD NOOIT EEN VLAM BOVEN UW AANSLUITINGEN OM TE CONTROLEREN OP LEKKEN.

1. Let op: Wat moet u doen als u een gaslucht ruikt?

Probeer uw apparaat niet aan te steken.

Raak geen enkele elektrische schakelaar aan.

Neem onmiddellijk contact op met uw gasleverancier vanaf een locatie buiten de locatie.

Neem contact op met uw plaatselijke brandweer.

2. Belangrijk:

Dit is een geventileerd gasbrandend apparaat en is bedoeld voor gebruik met vaste brandstofbrandende open haarden die gemaakt zijn van onbrandbaar materiaal met een volledig functioneel schoorsteenkanaal. De demperklem is bij deze kit inbegrepen om te voorkomen dat de rookgasklep volledig wordt gesloten tijdens de werking van deze brander. Uw schoorsteenklep moet volledig open zijn.

Waarschuwing:

Bewaar geen ontvlambare vloeistoffen of dampen in de buurt van dit apparaat.

Vaste brandstoffen mogen niet worden verbrand in een open haard waarin een decoratief apparaat is geïnstalleerd.

Gebruik dit apparaat niet als een onderdeel ervan onder water is geweest.

Waarschuwing: Uw schoorsteen moet worden schoongemaakt voordat u dit product installeert of gebruikt. Bel een schoorsteenveger.

Vermijd tocht die de vlampatronen van deze brander kan veranderen. Richt geen ventilatoren op de open haard terwijl het apparaat in gebruik is.

Sanven Technologie Ltd.

Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Gemaakt in China
