Produkttyp	Brenner/Ofen für den Kamin
Marke	Vevor
Modell	1050269
Material	Stahl
Abmessungen des Brenners	45,7 x 15,2 cm (18 x 6 Zoll)
Brennstoff	Erdgas
Gasversorgungsdruck	5,5 bis 10,5 Zoll Wassersäule
Gasanschluss	1/2 Zoll FPT
Flexibler Anschluss	Inklusive, ohne Pfeifen
Flammentyp	Dekorative gelbe Flammen
Verwendung	Innenbereich (belüfteter Kamin)
Belüftungsanforderungen	Nicht brennbarer Kamin, offene Rauchklappe, freier Schornstein
Installation	Durch einen qualifizierten Techniker
Sicherheit	Leckageerkennung; keine brennbaren Flüssigkeiten in der Nähe lagern
Wartung	Regelmäßige Reinigung; Schornsteinreinigung vor dem Gebrauch
Mitgelieferte Teile	Schlauchschelle, 90°-Winkel, Anschlussadapter
Herstellungsland	China
Kundendienst	[e-mail]; technischer Support unter www.vevor.com/support
Garantie	Elektronisches Garantiezertifikat

Häufig gestellte Fragen - 1050269 Vevor

Wie installiere ich den Brenner in meinem Kamin?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Stellen Sie sicher, dass der Kamin belüftet, nicht brennbar und mit offener Rauchklappe ist. Befolgen Sie die Schritte der Anleitung: Befestigen Sie die Schlauchschelle, schließen Sie das Gas mit den mitgelieferten Adaptern an und prüfen Sie mit Seifenwasser auf Lecks.

Kann ich diesen Brenner mit Propangas verwenden?

Nein, dieses Modell ist ausschließlich für Erdgas ausgelegt. Eine Verwendung mit Propan würde eine vom Hersteller nicht vorgesehene Umrüstung erfordern und könnte gefährlich sein.

Welcher Gasdruck ist erforderlich?

Der Gasversorgungsdruck muss zwischen 5,5 und 10,5 Zoll Wassersäule (ca. 1,37 bis 2,61 kPa) liegen. Fragen Sie gegebenenfalls Ihren Gasversorger.

Was tun, wenn ich Gasgeruch wahrnehme?

Versuchen Sie nicht, das Gerät zu zünden, berühren Sie keine elektrischen Schalter, verlassen Sie den Bereich und kontaktieren Sie sofort von einem sicheren Ort aus Ihren Gasversorger und die Feuerwehr.

Wie reinige ich den Brenner?

Vor der Reinigung die Gaszufuhr abstellen und abkühlen lassen. Reinigen Sie die Außenseite mit einem weichen Tuch. Für das Innere können die Öffnungen regelmäßig mit einer weichen Bürste gereinigt werden. Keine aggressiven Chemikalien verwenden.

Ist es notwendig, den Schornstein vor dem Gebrauch zu reinigen?

Ja, die Anleitung weist darauf hin, dass es unbedingt erforderlich ist, den Schornstein vor der Installation oder Nutzung zu reinigen, um Verstopfungs- oder Brandgefahr zu vermeiden. Beauftragen Sie einen professionellen Schornsteinfeger.

Kann ich Glastüren mit diesem Brenner verwenden?

Die Glastüren müssen während des Betriebs vollständig geöffnet bleiben. Wenn sie geschlossen sind, ist der Zug unzureichend und die Scheiben könnten springen oder explodieren.

Was tun, wenn die Flamme instabil ist?

Überprüfen Sie, ob keine Luftzüge (Ventilatoren, Klimaanlagen) auf den Kamin gerichtet sind. Stellen Sie außerdem sicher, dass die Schornsteinklappe vollständig geöffnet ist und der Gasdruck im empfohlenen Bereich liegt.

Ist der Brenner mit allen Kaminen kompatibel?

Nein, er erfordert einen nicht brennbaren Kamin, der für die Verbrennung fester Brennstoffe ausgelegt ist, mit einem freien und belüfteten Schornstein. Überprüfen Sie vor der Installation die Abmessungen und den Zustand Ihres Kamins.

Wie kontaktiere ich den Vevor-Kundendienst?

Sie können eine E-Mail an [e-mail] senden oder den technischen Support unter www.vevor.com/support für Fragen oder Beschwerden besuchen.

BEDIENUNGSANLEITUNG 1050269 Vevor

FEUERSCHALENBRENNER/PFANNE

MODELL:1050269

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

FEUERSCHALENBRENNER/PFANNE

MODELL:1050269

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns bisher:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

INSTALLATION Anforderungen an den Kamin

1. Überprüfen Sie, ob Ihr Kamin die Entlüftungsanforderungen dieses H-Brenners erfüllt. Wenden Sie sich dann an einen qualifizierten Gasinstallateur oder Techniker.
2. Dieses Kamin-H-Brenner-Kit darf nur in einem vollständig belüfteten, nicht brennbaren Kamin mit offener Rauchgasklappe verwendet werden. Der Schornstein muss frei von Hindernissen sein. Der Kamin muss für die Verbrennung von Festbrennstoffen wie Holz ausgelegt und zugelassen sein. Dieses H-Brenner-System ist für die Erzeugung gelber Flammen ausgelegt und kann auch Rauch erzeugen. Aus diesem Grund muss der Kamin ausreichend belüftet sein.
3. Der Kamin muss über eine Gasversorgungsleitung verfügen, die von einem qualifizierten Techniker unter Einhaltung aller örtlichen Vorschriften installiert wurde. Die Gasversorgungsleitung muss einen Innendurchmesser von mindestens 1/2 Zoll haben.
4. Wenn Ihr Kamin Glastüren hat, müssen diese bei der Verwendung dieses Geräts immer geöffnet bleiben. Wenn diese Türen nicht vollständig geöffnet bleiben, führt dies zu einem unzureichenden Luftzug und kann sogar dazu führen, dass die Glastüren brechen oder explodieren. Wenn das System brennt, muss ein Kaminschirm vorhanden sein.
5. Anforderungen an den Gasdruck: Der minimale Gaszufuhrdruck beträgt ca. 5,5 Zoll Wassersäule, der maximale Gaszufuhrdruck beträgt 10,5 Zoll für Erdgas.
6. Stellen Sie sicher, dass Ihr Gasbrennersystem die richtige Größe für Ihren Kamin hat. Eine falsche Dimensionierung kann sich negativ auf den ordnungsgemäßen Luftzug des Kamins auswirken. Ein zu großes Brennersystem wirkt sich negativ auf die Verbrennung aus und beeinträchtigt die ordnungsgemäße Funktion des Steuersystems (sofern verwendet).

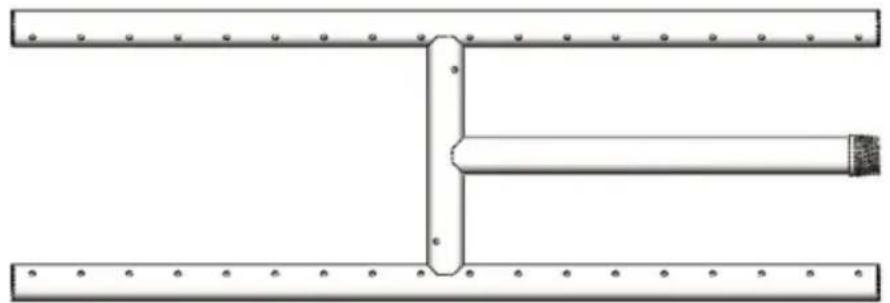

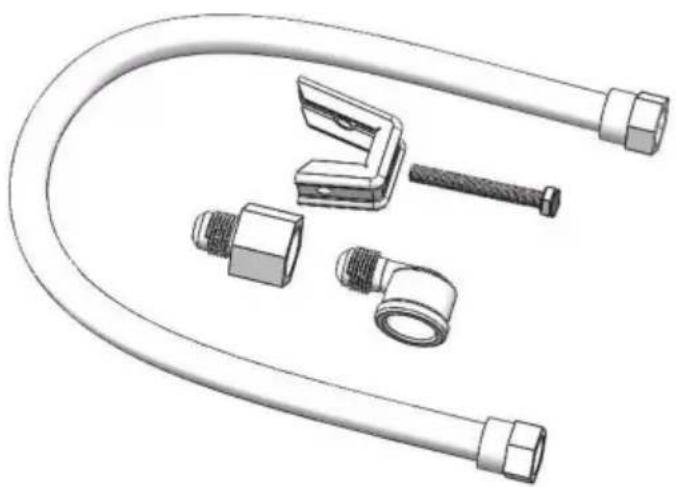

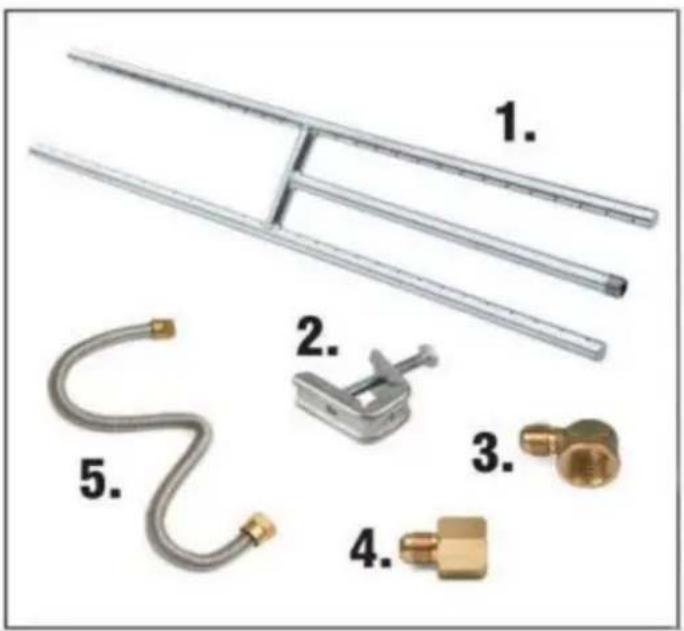

1. H-Brenner 18"x 6"
2. Pfeifenfreies flexibles Gas
3. 1/2" DP x 3/8" MFLR 90 Winkeladapteranschluss
4. 1/2" FPT x 3/8" MFLR Adapteranschluss
5. Rauchklappenklemme

Schritt 1: Installieren Sie die Dämpferklemme:

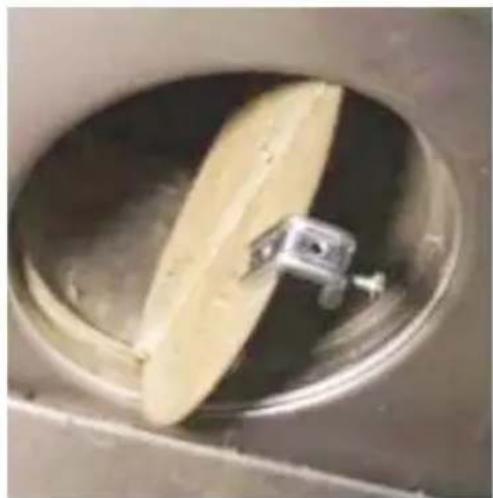

Die Dämpferklemme mit Stellschraube wird mitgeliefert, um das vollständige Schließen der Rauchgasklappe zu verhindern. Die Klemme muss dauerhaft installiert werden (siehe Abb. 3-1). Sollte die mitgelieferte Klemme nicht mit Ihrem genauen Kaminklappenblatt funktionieren, installieren Sie einen dauerhaften Anschlag, entfernen Sie das Klappenblatt oder halten Sie die Klappe zuschneiden, um die erforderliche dauerhafte Mindestöffnung zu erhalten.

Abb.3-1

HINWEIS: Diese Dämpferklemme ist so konzipiert, dass sie das vollständige Schließen Ihres Kamins verhindert, aber Ihre Klappe muss während des Brennerbetriebs vollständig geöffnet bleiben.

Schritt 2: Installieren Sie den Brenner

1. Stellen Sie sicher, dass die Gaszufuhr zum Kamin abgestellt ist.
2. Suchen Sie den Gasanschlussstutzen im Inneren Ihres Kamins und entfernen Sie die Kappe. Stellen Sie sicher, dass sich die Gasleitung in Ihrer Wand nicht löst.

Abb. 3-2

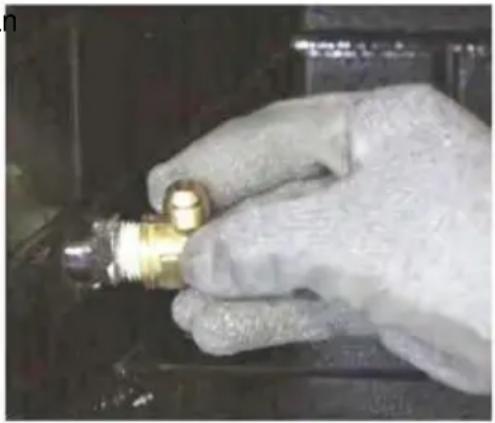

1. Befestigen Sie den 1/2" FPT x 3/8" MFLR 90-Winkel an Ihrer Gasversorgungsleitung (siehe Abb. 3-2).

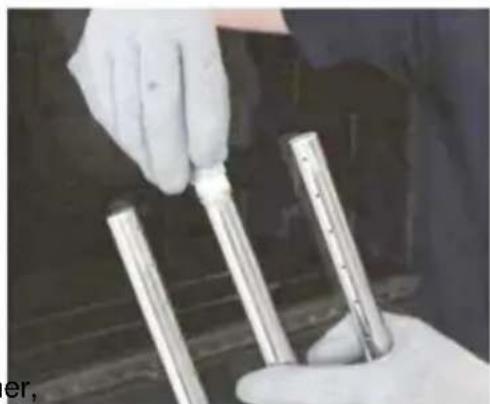

2. Schrauben Sie den 1/2" FPT x 3/8" MFLR-Adapter auf das 1/2"-Gewinderohr Ihres H-Brenners (siehe Abb. 3-3).
3. Stellen Sie Ihren H-Brenner auf den Boden Ihres Kamins und zentrieren Sie ihn. Der Gaseinlass am H-Brenner sollte sich auf der gleichen Seite Ihres Kamins wie die Gaszuleitung befinden.

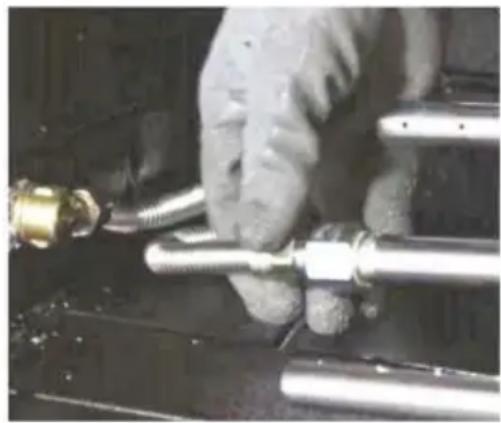

4. Schließen Sie den Whistle-Free Flex Connector an das 1/2" FPT x 3/8" MFLR 90-Winkelstück an, das sich an der Gaszuleitung des Kamins befindet.
5. Verbinden Sie das andere Ende des Whistle-Free Flex Connectors mit dem 1/2" FPT x 3/8" MFLR-Adapteranschluss, der sich am H-Brenner befindet.
6. Positionieren Sie den Whistle-Free Flex Connector so, dass er den Brenner nicht überlappt.

Abb. 3-3

Abb. 3-4

(siehe Abb. 3-4) Achten Sie darauf, die Leitung nicht zu knicken.

Schritt 3: Stellen Sie sicher, dass alle Armaturen richtig festgezogen sind.

Tragen Sie auf alle Verbindungen eine Seifenlauge oder eine Lecksuchlösung auf.

Halten Sie anschließend mit einem Butanfeuerzeug mit langem Hals eine Flamme über den H-Brenner. Sobald der Rauch vorhanden ist, schalten Sie langsam die Gaszufuhr ein und zünden Sie Ihren H-Brenner. Überprüfen Sie die Seifenlösung an Ihren Anschlüssen. Wenn Blasen auftreten, liegt ein Gasleck vor. Schalten Sie das Gas ab und ziehen Sie alle Anschlüsse wieder fest. Wiederholen Sie den Lecksuchvorgang, bis keine Lecks mehr vorhanden sind.

HINWEIS: HALTEN SIE NIEMALS EINE FLAMME ÜBER IHRE ANSCHLÜSSE, UM AUF LECKS ZU PRÜFEN.

1. Achtung: Was tun bei Gasgeruch?

Versuchen Sie nicht, Ihr Gerät zu zünden.

Berühren Sie keine elektrischen Schalter.

Nehmen Sie umgehend von außerhalb Kontakt mit Ihrem Gaslieferanten auf.

Wenden Sie sich an Ihre örtliche Feuerwehr.

2. Wichtig:

Dies ist ein belüftetes Gasgerät und ist für die Verwendung mit Festbrennstoffkaminen aus nicht brennbarem Material mit voll funktionsfähigem Kaminzug vorgesehen. Eine Dämpferklemme ist in diesem Kit enthalten, um das vollständige Schließen der Rauchgasklappe zu verhindern. Während des Betriebs dieses Brenners muss Ihre Kaminklappe jedoch vollständig geöffnet sein.

Warnung:

Lagern Sie keine brennbaren Flüssigkeiten oder Dämpfe in der Höhe dieses Geräts.

In einem Kamin, in dem ein dekoratives Gerät eingebaut ist, dürfen keine festen Brennstoffe verbrannt werden.

Verwenden Sie dieses Gerät nicht, wenn Teile davon unter Wasser getaucht sind.

Achtung: Vor der Installation oder Verwendung dieses Produkts muss Ihr Schornstein gereinigt werden. Rufen Sie einen Schornsteinfeger.

Vermeiden Sie Zugluft, die das Flammenmuster dieses Brenners verändern könnte. Richten Sie keine Ventilatoren auf den Kamin, während das Gerät in Betrieb ist.
