Produkttyp	Brännare/Kamin för eldstad
Märke	Vevor
Modell	1050269
Material	Stål
Brännarens dimensioner	45,7 x 15,2 cm (18 x 6 tum)
Bränsle	Naturgas
Gastryck	5,5 till 10,5 tum vattenpelare
Anslutning	1/2 tum FPT
Flexibel anslutning	Ingår, utan visselpipa
Flamtyp	Dekorativa gula flammor
Användning	Inomhus (ventilerad eldstad)
Ventilationskrav	Icke brännbar eldstad, rökspjäll öppet, fri skorsten
Installation	Av en kvalificerad tekniker
Säkerhet	Läckagedetektion; förvara inte brandfarliga vätskor i närheten
Underhåll	Regelbunden rengöring; sotning av skorsten före användning

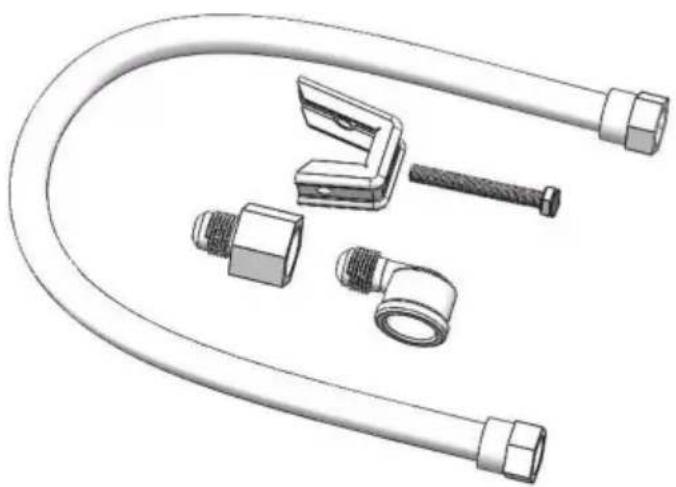

Medföljande delar	Klämring, 90° böjar, adapterkopplingar
Tillverkningsland	Kina
Kundtjänst	[e-mail]; teknisk support på www.vevor.com/support
Garanti	Elektroniskt garantibevis

Vanliga frågor - 1050269 Vevor

Hur installerar jag brännaren i min eldstad?

Installationen måste utföras av en kvalificerad tekniker. Se till att eldstaden är ventilerad, icke brännbar, med rökspjället öppet. Följ stegen i manualen: fäst klämringen, anslut gasen med medföljande adaptrar och kontrollera läckor med såpvatten.

Kan jag använda denna brännare med gasol?

Nej, denna modell är endast konstruerad för naturgas. Användning med gasol skulle kräva en ombyggnad som inte är avsedd av tillverkaren och kan vara farlig.

Vilket gastryck krävs?

Gastrycket måste vara mellan 5,5 och 10,5 tum vattenpelare (cirka 1,37 till 2,61 kPa). Kontrollera med din gasleverantör om det behövs.

Vad gör jag om jag känner en gaslukt?

Försök inte tända apparaten, rör inga elektriska strömbrytare, lämna platsen och kontakta omedelbart din gasleverantör och räddningstjänsten från en säker plats.

Hur rengör jag brännaren?

Stäng av gastillförseln och låt svalna före rengöring. Rengör utsidan med en mjuk trasa. För insidan kan regelbunden rengöring av hålen göras med en mjuk borste. Använd inte starka kemikalier.

Är det nödvändigt att sota skorstenen före användning?

Ja, manualen anger att det är absolut nödvändigt att sota skorstenen före installation eller användning för att undvika risk för blockering eller brand. Anlita en professionell sotare.

Kan jag använda glasdörrar med denna brännare?

Glasdörrar måste vara helt öppna under drift. Om de är stängda blir draget otillräckligt och glaset kan spricka eller explodera.

Vad gör jag om lågan är instabil?

Kontrollera att det inte finns drag (fläktar, luftkonditionering) som riktas mot eldstaden. Se också till att rökspjället är helt öppet och att gastrycket ligger inom rekommenderat intervall.

Är brännaren kompatibel med alla eldstäder?

Nej, den kräver en icke brännbar eldstad avsedd för fast bränsle, med fri och ventilerad skorsten. Kontrollera mått och skick på din eldstad före installation.

Hur kontaktar jag Vevors kundtjänst?

Du kan mejla [e-mail] eller besöka teknisk support på www.vevor.com/support för frågor eller reklamationer.

BRUKSANVISNING 1050269 Vevor

Teknisk support och e-garanticertifikat

Vi fortsetter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" aller andra liknande uttryck som anvands av oss representar bara en uppskattnig av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jamfort med de stora toppmärkena och doser behover inte nodvändigtvis tacka alla kategorier av verktyg som erbjuds av oss. Du paminns vänligen om att noggrant kontrollera nar du gör en beställning hos oss om du faktiskt sparar halften i jämforelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRANDGRÄNSBRÄNNARE/PANOR

MODELL: 1050269

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du tekniisk support? Kontakta oss gärna:

[e-mail]

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR resolverar sig for en tydlig tollnng av var anvandarmanual. Utseendet pa produkten ar beroende av den produit du fatt. Ursakta oss att vi inte kommt att informera dig igen om det finns nagon teknik ellermjukvaruuppateringar pa var produit.

INSTALLATION Krav på eldstad

1. Kontrollera att din eldstad uppyllerenna H-brannares ventilationskrav. Kontakta sedan en kvalificerad gasinstallator erler tekniker.
2. Denna eldstad H-Burner-sats ska endast installeras i ett fullt ventilerat, obrannbar eldstad med oppet rökgasspjäll. Skorstenen måste vara fri frän hinder. Eldstaden ska vara konstruerad och godkänd for edninq av fast bränsle, som ved. Detta H-Burner-system ar designat for att producera gula lager och kan även producera rök. Avenna anledning måste eldstaden vara tillräckligt ventilerad.
3. Eldstaden maste ha en gasledning installerad av en kvalificerad tekniker som foljer alla lokala foreskrifter. Gastillforselledningen maste vara minst 1/2 inre diameter.
4. När det finns glasdörrar på din eldstad, måste de alltid vara öppna;när du använderenna apparat. Underlåtenhet att lämna dessa dörrar helt öppnakommen att resultera i felaktig dragning och kan till och med leda till att glasdörrarna spricker eller exploderar. En eldstadsskärm måste finnas när systemet brinner.
5. Krav på gastrryck: Det lagsta trycket für inloppsgasen ar cirka 5,5" av vattenpelaren och det maximala trycket für inloppsgasen ar 10,5" für naturgas.
6. Se till att ditt gasbrännarsystem har rätt storlek for din eldstad. Felaktig dimensionering kan påverka eldstadens korrekta utformning negativt. Ett for stort brännarsystemkommen att ha en negativ inverkan pa bakdelen och hindra kontrollsystemets korrekta Funktion (om ett sändant används).

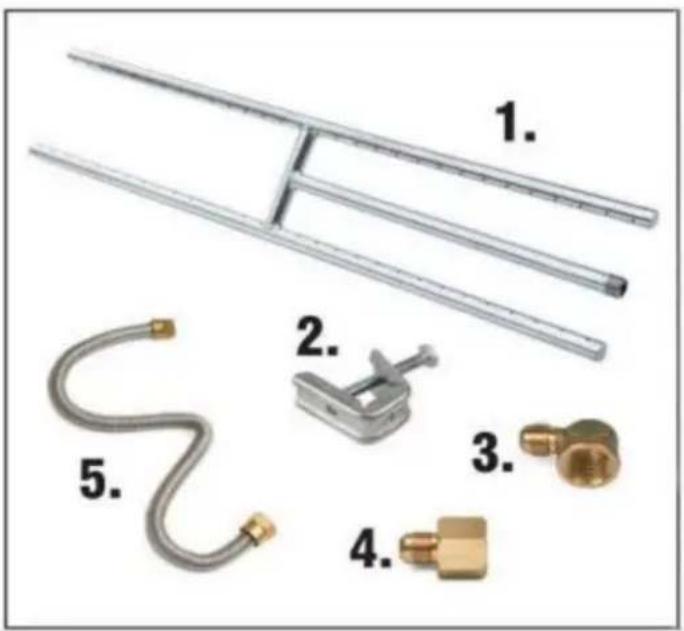

1. H-brannare 18" x 6"
2. Visselfri flexibel gas
3. 1 / 2'' DP x 3/8" MFLR 90 armbagsadapter
4. 1 / 2'' FPT × 3 / 8'' MFLR Adapterbeslag
5. Rökgasspjäll

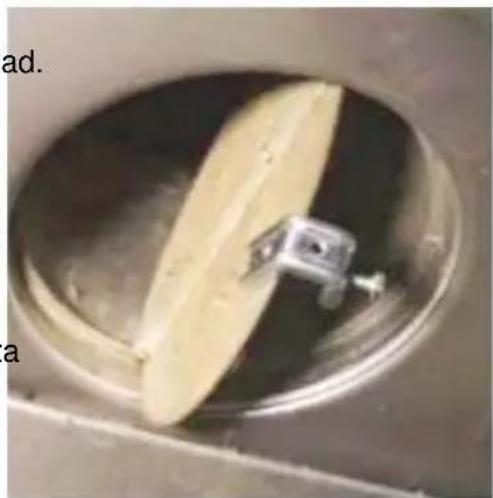

Steg 1: Installera spjällklämman:

Spjällklamma med stallskruv medfoljer

for att forhindra fullstandig stangning av ditt rokgasspjallblad.

Klammman maste vara permanent

installerad (se bild 3-1). Om den medfoljande klammman inte fungerar med just ditt spjällblad for eldstaden, ha ett permanent stopp installerat, ta bort spjällbladet aller få spjället klippt for att ge minsta möjiga permanenta öppning som kravs.

Bild 3-1

OBS: Denna spjällklåmma ar utformad for att Förhindra total stängning av din eldstad, men din spjället maste vara helt öppet Near brännaren används.

Steg 2: Installera brännaren

1. Se till att gastillforseln till eldstaden ar avstangd.

2. Leta upp gasforsörjningen inuti din eldstad och tabort locket. Se till att gasröret inte lossnar inuti din vagg.

Bild 3-2

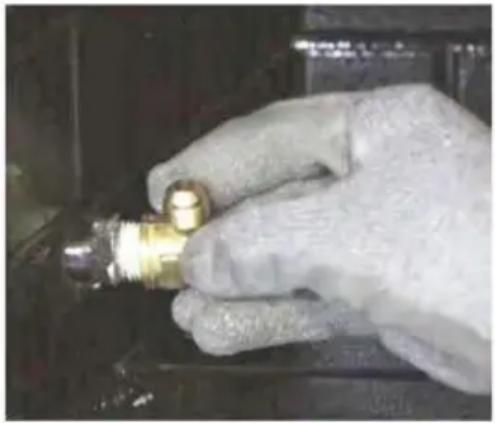

1. Fäst 1/2" FPT X 3/8" MFLR 90 armbåge till ditt gastillförselör (se bild 3-2).

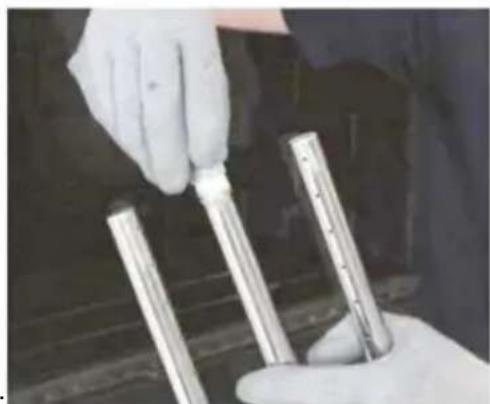

2. Trä på 12" FPT X 3/8" MFLR-adaptern till det 1/2" gängade roret på din H-brännare (se bild 3-3).

3. Placera din H-Burner på golvet på din
   öppen spis och centerera den. Gasintaget på H-brännaren
   ska vara på samma sida om din
   eldstad som gastillförselledning.

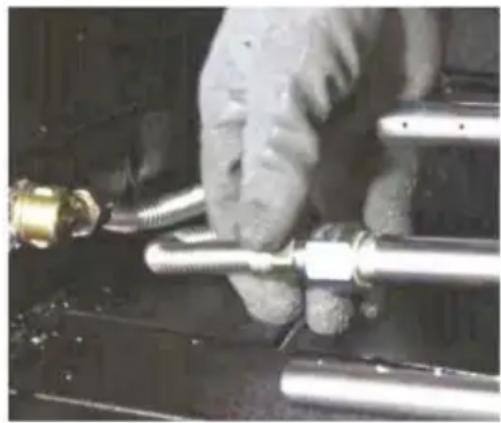

4. Anslut Whistle-Free Flex Connector till 1/2" FPT X 3/8" MFLR 90 armbåge alltså placerad på eldstadens gastrillförselledning.
5. Anslut den motsattaänden av Whistle-Free Flex Connector till 1/2" FPT x3/8" MFLR Adapter Fitting som sitter på H-brännaren.
6. Placera den Whistle-Free Flex-kontaktensa att den inte overlappar brannaren (se bild 3-4) var noga med att inte bjoa linjen.

Bild 3-3

Bild 3-4

Steg 3: Se till att alla kopplingar ar ordentligt Åtdragna.

Applicera en tvålvattenlösning eller lackagedetektorlösning på alla anslutninger.
Använd sedan en länghalsad butantändare ochhall en laga over H-brännaren.
När berömmelsen ar narvarande, satt langsamt på gastrillförseln och tand din H-brännare.
Inspektera tvållosningen på dina anslutninger, om det dyker upp bubblor finns en gasläcka.
Stäng av gasen och dra at alla anslutningerigen. Upprepa lackagedetekteringsprocessentills inga lackor finns.

OBS: HÄLL ALDRIG EN LÄGA ÖVER DINA ANSLUTNINGAR FÖR ATT KONTROLLERERA FÖR LÄCKOR.

1. OBS: Vad sca du gora om du luktar gas?

Försök inte att tända din apparat.

Rör inte vid nàgon elektrisk strombrytare.

Kontakta din gasleverantör omedelbart fran en plats på plats.

Kontakta din lokala brandkar.

2. Viktigt:

Detta ar en ventilerad gaseldad apparat och ar avsedd for anvandning med eldstader med fast bransle byggda av obrannbart material med en fullt fungerandeskorstenskanal. Spjällklamma ingar ienna sats for att forhindra fullstandig stangning av rokgasspjallet; men under driften avenna brannare maste ditt skorstensspjall vara helt oppet.

Varning:

Forvara inte brandfarliga vatskor ell erangor i narheten avenna apparat.

Fasta bränslen fär inte eldas i en öppen spis där en dekorativ apparat ar installerad.

Använd inteenna apparat om nágon del av den har varit nedsänkt under vattnet.

Varning: Din skorsten måste rengöras innan du installerar eller använderenna produit. Ring en sotare.

Undvik drag som kan forandra den har brännarens flammonster. Rikta inte fläktar mot eldstaden nar encheten används.
