INSTRUKCJA OBSŁUGI 1050269 Vevor

Wsparcie techniczné i certyfikat gwarancji

elektronicznej www.vevor.com/support

PALNIK/PATELNIA DO OGNIA

MODEL:1050269

Nadal staramy sieofferowacPaanwu narzedzia w konkurencyjnych cenach. "Oszczedz poowe",Poowa ceny" lub innepodobne wyrazenia uzywane przyz nas stanowia jedynie szacunkowe oszczeugnosci, jakie mozes uzyskać kupujac u nas okreslone narzedzia w porownaniu z glownymi markami i niekoniecznie oznaczaja one objecie wsztkich kategorii narzedzi offeringsch przyz nas.Uprzejmie przypominamy,aby dokladnie sprawdzi,czy skladajc u nas zamowienie faktycznie oszczeugdasz poowe w porownaniu z glownymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PALNIK/PATELNIA DO OGNIA

MODEL:1050269

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIE Z NAMI!

Masz pytania dotyczne produktu? Potrzebujesz wsparcia technicznego? Skontaktuj sie z nami:

Obsługa [e-mail]

To jest oryinalna instrukcja, przydciem sązy uwaznie przyczytac wsystkie instrukcje. VEVOR zastrzega gibt jasn interprete nag naszej instrukcji obslugi. Wygliad produktu bedzie zaleza od produktu, ktory otrzymałe. Prosimi o wybaczenia, ze nie poinformujemy Cię ponownie,ości w naszym produktie pojawia są jakiekolwiekactualizacja technologiczne lub oprogramOWania.

INSTALACJA Wymagania dotyczę kominka

1. Sprawdz,czy Twoj kominek speltnia wymagania dotyczace odpowietrzaniakiego
   palnika H. Nastepnie skonsultuj sie z wykwalifikowanym instalatorem gazu lub technikiem.
2. Zestaw kominkowy H-Burner naleź y montować wącownikie w calkownikie wenylowanych,

niepalny kominek z otwarta przyspustnica spalinowa. Komin musi byc wolny od przyszkód. Kominek

musi byc zaprojectowany i zatwierdzony do spelania paliwa staiego, takiego jak drewno. Ten

system H-Burner jest zaprojektowy tak, aby wytywarzać zólte plomienie i moze równie wytywarzać

dym. Z tego powodu kominek musi byc odpowiednio wentylowany.

1. Kominek musi miec linie doprowadzajcagazinstalowan Prague wykwalifikowanego

technika zgodnie ze wszystkimi lokalnymi przyopsisami. Linia doprowadzajca gaz musi

miećminimalná srednice wewnetrzná 1/2".

1. Jesli w kominku znajduja sie drzwi szklane, musza one zawsze pozostac otwarte podczas

korzystania zengo urzadzenia. Niepozostawienie tych drzwicakowicie otwartych spowoduje

nieprawidówciag,a nawet moze spowodować pękniȩcie lub eksploźę drzwi szklanych. Ekran

kominka musi byeć obecny, gdy system jest wączony.

1. Wymagania dotyczne cijsnienia gazu: Minimalne cijsnienie wlotowe gazu wynosi okofo 5,5" slua

wody, a maksymalne ciśnienie wlotowe gazu wynosi 10,5" dla gazu ziemngo.

1. Upewnj sie, ze palnik gazowy ma odpowiedni Rozmiar do Twojego kominka.

Nieprawidów doxor wymiarów要去cie negatwywny wptyw na wasciwy uklad kominka.

Zbyt duzy uklad palnika bedzie miaf negatywny wpyw na palnik i utrudni prawidlowa prac

ukladu sterowania (jesli jest uzywany).

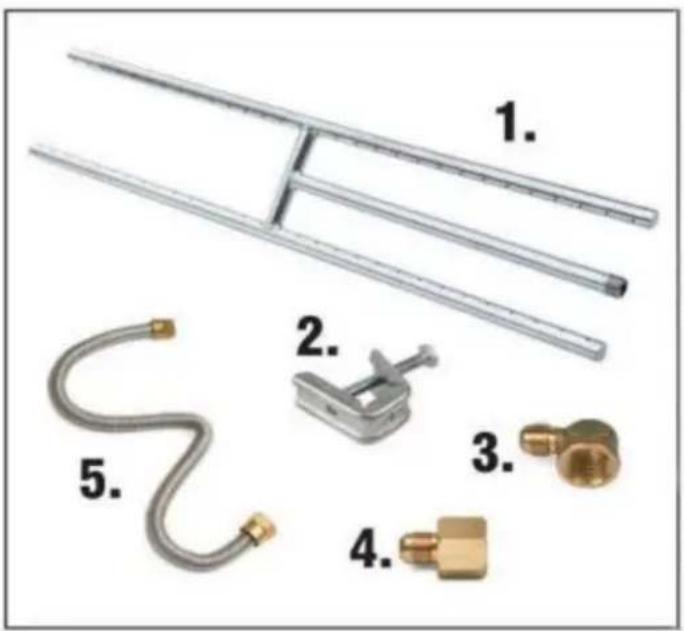

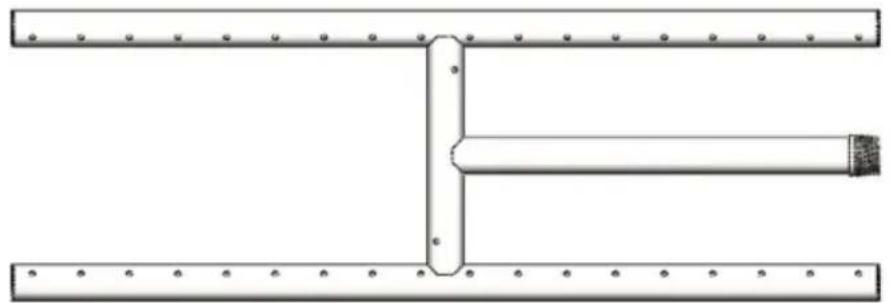

1. Palnik H 18"x 6"

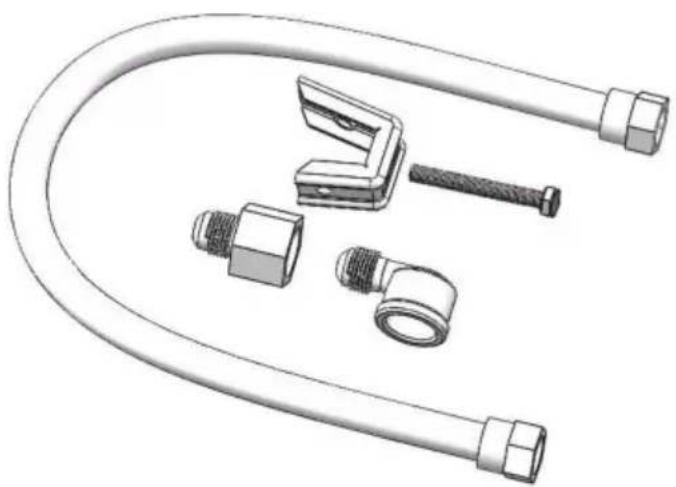

2. Bezgwizdkowy elastyczny gaz
3. 1 / 2'' DP × 3 / 8'' MFLR 90 Adapter kolankowy
4. 1 / 2'' FPT × 3 / 8'' MFLR Złoczka adapterowa
5. Zacisk przypustnicy spalinowej

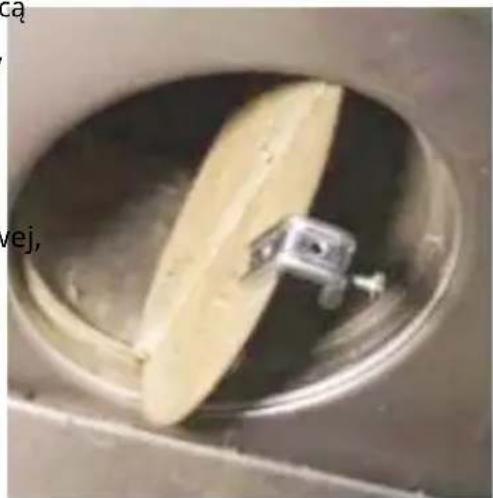

Krok 1: Zamontuj zacisk amortyzatora:

W zestawie znajduje siezacisk amortyzatora ze srbu ustanajacaby zapobiec calkowitemu zamknieciu lopatki przypustnicyspalin. Zacisk musi byc trwalezinstalowany (patrz rys. 3-1). Jesli dostarczonyzacisknie pasujedo konkretneo otworu przypustnicy kominkowezmontuj staly ogranicznik, zdejmij ostrzeprzepustnicy lub przytnij przypustnice tak, aby zapewnicminimalny wymagany stahty otwor.

Rys.3-1

UWAGA: Ten zacisk thumika jest przyznaczony do zapobiegania calkowitemu zamknieciu kominka, ale przypustnica musi byc calkowicie otwarta, gdy palnik jest uzywany.

Krok 2: Zainstaluj palnik

1. Upewnij sie, ze dopwyg gazu do kominka jest zamkniety

2. Znajdź króciec doprowadzajcy gaz wewnatrix kominka i zdejmij zaść. Upewnij sie, ze rura gazowa nie poluzuju sie wewnatrix sciany.

Rys.3-2

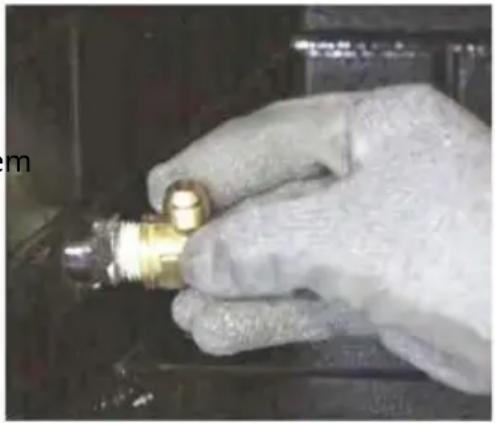

1. Podlacz kolanko 1/2" FPT X 3/8" MFLR 90 do rury doprowadzajacej gaz (patrz rys. 3-2).

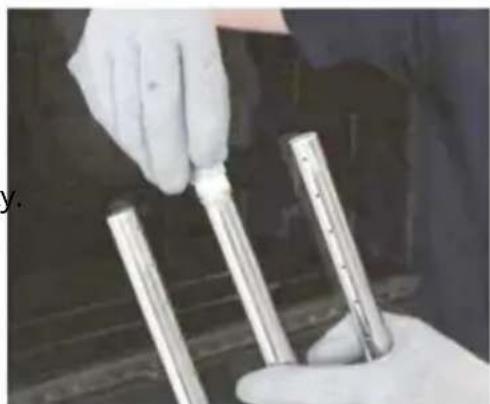

2. Nakrćć adapter 12" FPT X 3/8" MFLR na rurez gwintem 1/2" palnika H (patrz rys. 3-3).

3. Umieszć palnik H na podłodze kominek i wyśrodkuj go. Wlot gazu na palniku H powinien znajdować sie po tej samej stronie co kominek jako linia doprowadzȩca gaz.

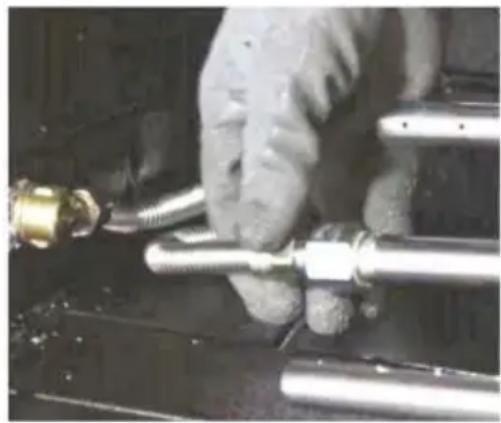

4. Podłucz zącze Whistle-Free Flex do kolanka 1/2"FPT X 3/8" MFLR 90, które jest Znajduje są linii doprowadzȩgej gaz do kominka.
5. Podźacz przyciwny koniec zȩczna Whistle-Free Flex do 1/2" FPT
   Adapter MFLR x3/8" umieszczony na palmiku H.
6. Umieszć zącze elastyczne Whistle-Freetak abyNie nachodzni na palnik(patrz rys.3-4) uwazajac,abyNie zagiazczyk.

Rys.3-3

Rys.3-4

Krok 3: Sprawdz,czy wszystkie połęczenia są odpowiednio dokrecone.

Nanieść roztwor wody z mydlem lub srodek do wykrywania nieszczelnosci na wzystkie połączenia. Natestpnie, uzywajć dęgiej zapalniczki butanowej, przytrzymaj plomien nad palnikiem H. Po pojawieniu są plomenia powoli wącz dopły wazu i zapal palnik H-Burner. Sprawdz roztwor mydlany na połączeniach, jesto pojawia są bąbelki, oznacza to wyciek gazu. Wymiarcz gaz i ponownie dokrec wszystkie połączenia. Powtarzaj proces wykrywania wycieków,źne;będzieźadnych wycieków.

UWAGA: NIGDY NIE TRZYMAJ PŁOMIENIA NAD POŁACZENIAMI W CELU SPRAWDZENIA

W PRZYPADKU WYCIEKOW.

1. Uwaga: Co zrobić, gdy poczujesz zapach gazu?

Nie probuj zapalać urzadzenia.

Nie dotykaj zadnego przyȩcznika elektrycznego.

Natychmiast skontaktuj sie z dostawca gazu spoza placowych.

Skontaktuj sie z lokalna strza pozarna.

2. Wazne:

To urzadzenie opalane gazem z odpowietrznikiem i przyznaczone do kominkow opalanych paliwem staymi, zbudowych z niepalnégo materiafu z w pełni funkcjonalnym przyzewodem kominowym. W zestawie znajduje sązacisk przypustnicy, króry zapobiega calkowitemu zamknęciu przypustnicy;"Justak podczas przytcy tego palnika przypustnica kominowa musi byc calkowicie otwarta.

Ostrzeżenie:

Nie przechowuj w基础知识 urzadzenia zadnych latwopolych cieczy ani oparow.

W kominku, w ktorym zainstalowano urzadzenie dekoracyjne, nie wolno spalać paliw stałych.

Nie uzywaj urzadzenia, jesti jakakolwiek seinem czesc bya zanurzona w wodzie.

Ostrzeżenie: Przed zaintalowaniem lub użyciem untość wycyScić komin. Zadzwon do kominiarza.

Unikaj przyȩągrow, króre mogość zmienicy wzory plomienikiego palnika. Nie kieruj wentylatorów do kominka, gdy urzadzenia jest uzywane.

Sanven Technology Ltd.

Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Wyprodukowano w Chinach
