Tipo di prodotto	Bruciatore/stufa per caminetto
Marca	Vevor
Modello	1050269
Materiale	Acciaio
Dimensioni del bruciatore	45,7 x 15,2 cm (18 x 6 pollici)
Alimentazione	Gas naturale
Pressione di alimentazione del gas	5,5 a 10,5 pollici di colonna d'acqua
Raccordo di alimentazione	1/2 pollici FPT
Connettore flessibile	Incluso, senza fischio
Tipo di fiamma	Fiamme gialle decorative
Utilizzo	Interno (caminetto ventilato)
Requisiti di ventilazione	Caminetto non combustibile, serranda fumaria aperta, canna fumaria libera
Installazione	Da un tecnico qualificato
Sicurezza	Rilevamento perdite; non conservare liquidi infiammabili nelle vicinanze
Manutenzione	Pulizia regolare; spazzamento della canna fumaria prima dell'uso
Pezzi forniti	Fascetta di serraggio, gomito a 90°, raccordi adattatori
Paese di fabbricazione	Cina
Servizio clienti	[e-mail]; assistenza tecnica su www.vevor.com/support
Garanzia	Certificato di garanzia elettronico

Domande frequenti - 1050269 Vevor

Come installare il bruciatore nel mio caminetto?

L'installazione deve essere eseguita da un tecnico qualificato. Assicurarsi che il caminetto sia ventilato, non combustibile, con la serranda fumaria aperta. Seguire i passaggi del manuale: fissare la fascetta di serraggio, collegare il gas con gli adattatori forniti e verificare le perdite con acqua saponata.

Posso usare questo bruciatore con gas propano?

No, questo modello è progettato solo per gas naturale. L'uso con propano richiederebbe una conversione non prevista dal produttore e potrebbe essere pericoloso.

Quale pressione del gas è richiesta?

La pressione di alimentazione del gas deve essere compresa tra 5,5 e 10,5 pollici di colonna d'acqua (circa 1,37 a 2,61 kPa). Verificare presso il proprio fornitore di gas se necessario.

Cosa fare se sento odore di gas?

Non tentare di accendere l'apparecchio, non toccare interruttori elettrici, evacuare i locali, quindi contattare immediatamente il fornitore di gas e i vigili del fuoco da un luogo sicuro.

Come pulire il bruciatore?

Prima della pulizia, interrompere l'alimentazione del gas e lasciare raffreddare. Pulire l'esterno con un panno morbido. Per l'interno, una pulizia regolare dei fori può essere effettuata con una spazzola morbida. Non utilizzare prodotti chimici aggressivi.

È necessario spazzare la canna fumaria prima dell'uso?

Sì, il manuale specifica che è imperativo spazzare la canna fumaria prima dell'installazione o dell'uso per evitare rischi di ostruzione o incendio. Rivolgersi a uno spazzacamino professionista.

Posso usare porte di vetro con questo bruciatore?

Le porte di vetro devono rimanere completamente aperte durante il funzionamento. Se sono chiuse, il tiraggio sarà inadeguato e i vetri potrebbero incrinarsi o esplodere.

Cosa fare se la fiamma è instabile?

Verificare che non ci siano correnti d'aria (ventilatori, climatizzatori) dirette verso il caminetto. Assicurarsi inoltre che la serranda della canna fumaria sia completamente aperta e che la pressione del gas sia nell'intervallo raccomandato.

Il bruciatore è compatibile con tutti i caminetti?

No, richiede un caminetto non combustibile progettato per bruciare combustibili solidi, con una canna fumaria libera e ventilata. Verificare le dimensioni e le condizioni del proprio caminetto prima dell'installazione.

Come contattare il servizio clienti Vevor?

È possibile inviare un'e-mail a [e-mail] o consultare l'assistenza tecnica su www.vevor.com/support per qualsiasi domanda o reclamo.

MANUALE UTENTE 1050269 Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

BRUCIATORE/PADELLA PER FOCOLARE

MODELLO: 1050269

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata da VEVOR rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili VEVOR rispetto ai principali marchi e non necessariamente intende coprire tutte le categorie di utensili VEVOR offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con VEVOR se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRUCIATORE/PADELLA PER FOCOLARE

MODELLO: 1050269

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo in caso di aggiornamenti tecnologici o software sul prodotto.

INSTALLAZIONE Requisiti del camino

1. Verificare che il camino soddisfi i requisiti di sfiato di questo H-Burner. Quindi, consultare un installatore o un tecnico del gas qualificato.
2. Questo kit H-Burner per camino deve essere installato solo in un ambiente completamente ventilato, con camino non combustibile e valvola a canna fumaria aperta. La canna fumaria deve essere libera da ostruzioni. Il camino deve essere progettato e APPROVATO per bruciare combustibile solido, come la legna. Questo sistema H-Burner è progettato per produrre fiamme gialle e può anche produrre fumo. Per questo motivo il camino deve essere adeguatamente ventilato.
3. Il camino deve essere una linea di alimentazione del gas installata da un tecnico qualificato, seguendo tutti i codici locali. La linea di alimentazione del gas deve avere un diametro interno minimo di 1/2 pollice.
4. Quando sono presenti porte in vetro sul camino, devono sempre rimanere aperte quando si utilizza questo apparecchio. Se non si lasciano completamente aperte queste porte, si verificherà una corrente d'aria non corretta e potrebbero persino causare la rottura o l'esplosione delle porte in vetro. Deve essere presente uno schermo per camino quando il sistema è in funzione.
5. Requisiti di pressione del gas: la pressione minima di alimentazione del gas in ingresso è di circa 5,5" di colonna d'acqua, e la pressione massima di alimentazione del gas in ingresso è di 10,5" per il gas naturale.
6. Assicurati che il tuo bruciatore a gas abbia le dimensioni giuste per il tuo caminetto. Un dimensionamento non corretto può influire negativamente sulla corretta progettazione del camino. Un sistema di bruciatori troppo grande avrà effetti negativi sulla combustione e ostacolerà il corretto funzionamento del sistema di controllo (se utilizzato).

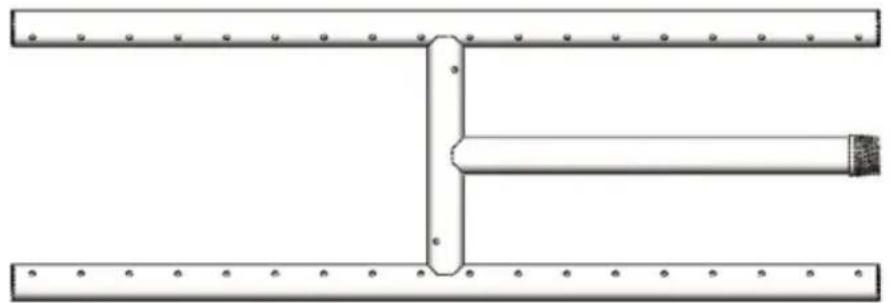

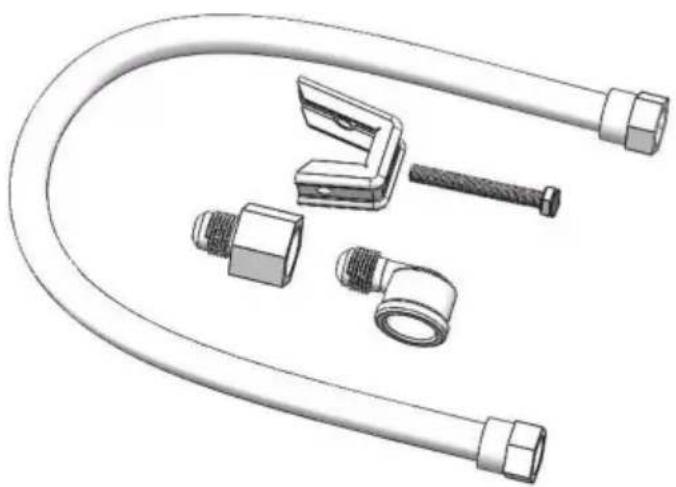

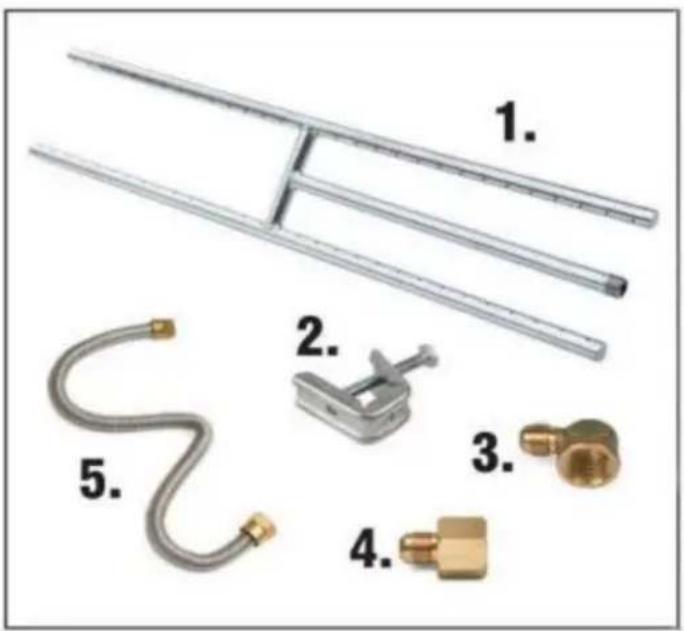

1. Bruciatore H 18" x 6"
2. Gas flessibile senza fischi
3. Raccordo adattatore a gomito 1/2" DP x 3/8" MFLR 90
4. Attacco filettato 1/2" FPT x 3/8" MFLR Adattatore di montaggio
5. Morsetto della valvola del camino

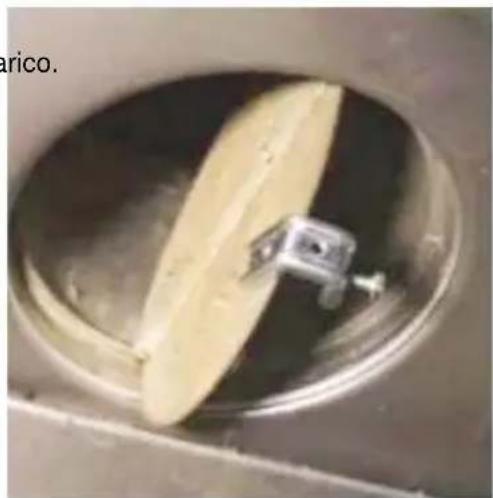

Fase 1: installare il morsetto dell'ammortizzatore:

Il morsetto dell'ammortizzatore con vite di regolazione è fornito per impedire la chiusura completa della lama della valvola di sfiato.

Il morsetto deve essere permanentemente

installato (vedere Img.3-1). Se il morsetto fornito non funziona con la specifica lama della valvola del camino, far installare un fermo permanente, rimuovere la lama della valvola o far tagliare la valvola per ottenere l'apertura permanente minima richiesta.

Immagine 3-1

NOTA: questo morsetto della valvola è progettato per impedire la chiusura totale del camino, ma il loro

La valvola deve rimanere completamente aperta quando il bruciatore è in uso.

Passaggio 2: installare il bruciatore

1. Assicurarsi che l'alimentazione del gas al camino sia chiusa.
2. Individua il mozzicone di alimentazione del gas all'interno del camino e rimuovi il tappo. Assicurati che il tubo del gas non si allenti all'interno del muro.

Immagine 3-2

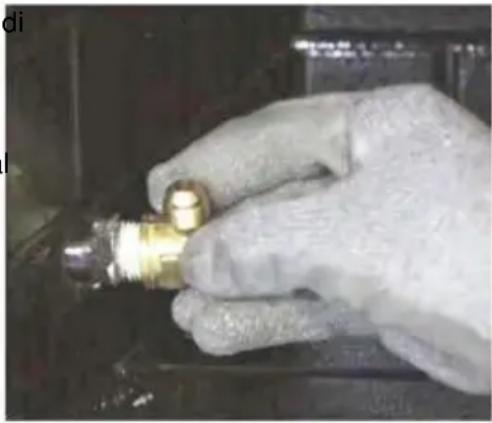

1. Collegare il gomito MFLR 90 da 1/2" FPT X 3/8" al tubo di alimentazione del gas (vedere Img. 3-2).

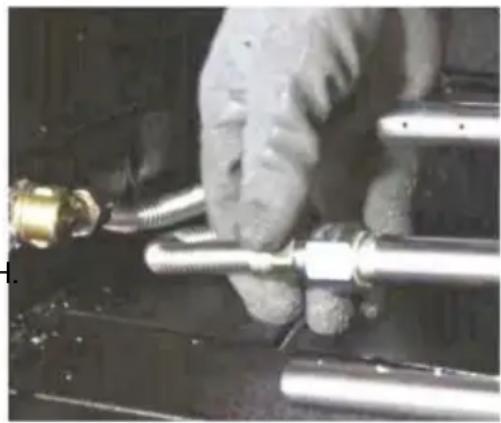

2. Avvitare il raccordo adattatore FPT X 3/8" MFLR da 12" al tubo filettato da 1/2" del bruciatore H (vedere Img. 3-3).
3. Posiziona il tuo H-Burner sul pavimento del tuo camino e centralo. L'ingresso del gas sul bruciatore H dovrebbe essere sullo stesso lato del camino come la linea di alimentazione del gas.
4. Collegare il connettore flessibile Whistle-Free al gomito MFLR 90 da 1/2" FPT X 3/8" che è situato sulla linea di alimentazione del gas del camino.
5. Collegare l'estremità opposta del connettore flessibile Whistle-Free al raccordo adattatore FPT da 1/2" MFLR x 3/8" che si trova sul bruciatore H.

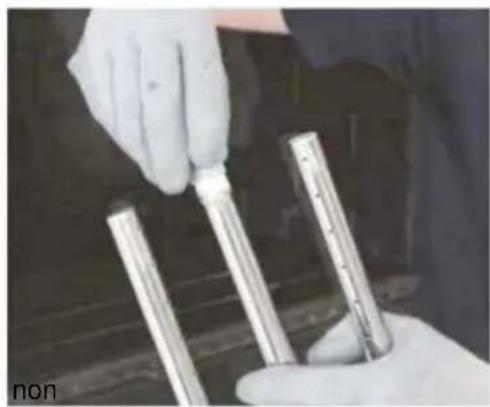

6. Posizionare il connettore flessibile Whistle-Free in modo che non si sovrapponga al bruciatore (vedi Img. 3-4) facendo attenzione a non piegare il filo.

Immagine 3-3

Immagine 3-4

Fase 3: assicurarsi che tutti i raccordi siano serrati correttamente.

Applicare una soluzione di acqua saponata o una soluzione per il rilevamento delle perdite a tutti i collegamenti. Quindi, utilizzando un accendino a butano a collo lungo, tenere la fiamma sopra il bruciatore H. Dopo che la fiamma è presente, aprire lentamente l'erogazione del gas e accendere il bruciatore H. Ispezionare la soluzione saponosa sui collegamenti; se compaiono bolle, c'è una perdita di gas. Chiudere il gas e stringere nuovamente tutti i collegamenti. Ripetere il processo di rilevamento delle perdite finché non ci sono più perdite.

NOTA: NON TENERE MAI UNA FIAMMA SOPRA I COLLEGAMENTI PER CONTROLLARNE LE PERDITE.

1. Attenzione: cosa fare se si avverte odore di gas?

Non tentare di accendere l'apparecchio.

Non toccare nessun interruttore elettrico.

Contattare immediatamente il fornitore del gas da una postazione esterna.

Contattare i vigili del fuoco della tua zona.

2. Importante:

Questo è un apparecchio a gas ventilato ed è destinato all'uso con caminetti a combustibile solido costruiti in materiale non combustibile con una canna fumaria completamente funzionante. Il morsetto della valvola è incluso in questo kit per impedire la chiusura completa della valvola della canna fumaria; tuttavia, durante il funzionamento di questo bruciatore, la valvola della canna fumaria deve essere completamente aperta.

Avvertimento:

Non conservare liquidi o vapori infiammabili nelle vicinanze dell'apparecchio.

Non è consentito bruciare combustibili solidi in un camino in cui è installato un apparecchio decorativo.

Non utilizzare l'apparecchio se una qualsiasi sua parte è rimasta immersa nell'acqua.

Attenzione: la canna fumaria deve essere pulita prima di installare o utilizzare il prodotto. Chiamare uno spazzacamino.

Evitare correnti d'aria che potrebbero alterare i modelli di fiamma del bruciatore. Non puntare i ventilatori verso il camino mentre l'unità è in uso.
