Producttype	Zelfregulerende verwarmingskabel
Merk	Vevor
Model	5MLTV2-80
Nominale spanning	230 V (EU)
Lengte verwarmingskabel	24,4 m
Lengte stroomkabel	2 m
Lineair vermogen	16,4 W/m bij 10°C
Maximale onderhoudstemperatuur	65°C
Bedrijfstemperatuurbereik	Inschakeling bij < 6°C, uitschakeling bij > 13°C
Technologie	Zelfregulering (geleidende PU-kern)
Toepassingen	Vorstbeveiliging van buitenleidingen
Compatibele buismaterialen	Metaal en kunststof (behalve flexibel vinyl)
Installatie	Aan de buitenkant van de buis, rechtlijnig of spiraalvormig
Vereiste isolatie	Minimaal 1/2" (1,27 cm) brandwerende isolatie (schuim of glasvezel)
Bevestiging	Glasvezeltape (geen metalen of vinyltape)
Vereiste elektrische beveiliging	Aardlekschakelaar (GFCI) verplicht
Onderhoud	Isolatieweerstandstest met 500 V DC (min. 50 MΩ)
Repareerbaarheid	Niet repareerbaar - vervang de volledige eenheid bij schade
Veiligheid	Niet gebruiken in leidingen of voor dakontdooiing
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - 5MLTV2-80 Vevor

Hoe installeer ik de Vevor 5MLTV2-80 verwarmingskabel?

Volg de stappen: 1) Selecteer de juiste lengte op basis van de diameter en minimumtemperatuur. 2) Bevestig de kabel langs de buis met glasvezeltape. 3) Installeer thermische isolatie (minimaal 1/2 inch). 4) Sluit aan op een stopcontact beschermd door een aardlekschakelaar. 5) De thermostaat schakelt automatisch in onder 6°C.

Welke soorten buizen zijn compatibel met deze kabel?

De kabel is compatibel met metalen en kunststof buizen (PEX, PVC). Niet gebruiken op flexibele vinylbuizen (tuinslangen).

Kan de kabel over zichzelf heen worden gelegd?

Ja, dankzij de zelfregulerende technologie kan de kabel over zichzelf worden gewikkeld zonder risico op oververhitting. Dit is handig voor kleppen en flenzen.

Bij welke temperatuur schakelt de thermostaat in?

De thermostaat schakelt de kabel in wanneer de omgevingstemperatuur onder 6°C (±3°C) daalt en schakelt uit wanneer deze boven 13°C (±3°C) komt.

Welke thermische isolatie is nodig?

Isolatie van minimaal 1/2 inch (1,27 cm) in voorgevormd schuim of brandwerend glasvezel is vereist. Bij temperaturen tot -29°C gebruik isolatie van 1 inch.

Hoe bevestig ik de kabel aan de buis?

Gebruik glasvezeltape om de kabel om de ongeveer 30 cm te bevestigen. Gebruik geen metalen tape, draad of vinyltape.

Kan ik deze kabel in een buis gebruiken?

Nee, deze kabel is ontworpen voor installatie aan de buitenkant van de buis alleen. Niet in leidingen installeren.

Welke elektrische beveiliging is verplicht?

Het circuit moet worden beveiligd met een aardlekschakelaar (GFCI) om elektrocutie en brand te voorkomen. Raadpleeg zo nodig een elektricien.

Hoe test ik de kabel na installatie?

Gebruik een 500 V DC megohmmeter tussen de voedingsdraden en aarde. De isolatieweerstand moet minimaal 50 MΩ zijn. Indien lager, vervang de kabel.

Wat moet ik doen als de kabel niet verwarmt?

Controleer of de aardlekschakelaar niet is uitgeschakeld en of het stopcontact spanning heeft. Zorg dat de temperatuur onder 6°C is. Als het probleem aanhoudt, is de kabel mogelijk beschadigd en moet worden vervangen.

GEBRUIKSAANWIJZING 5MLTV2-80 Vevor

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.

"Besaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt

vertegenwoordigt een schatting van de besparingen die u zou kunnen opleveren als u bepaalde hulpmiddelen koopt bij ons vergeleken met de grote topmerken en betekent niet noodzakelijkerwijs dekking

alle categorieën tools die door ons worden aangeboden. U wordt er vriendelijk aan herinnerd om dit zorgvuldig te verifiëren

wanneer u bij ons een bestelling plaatst als u daadwerkelijk spaart

De helft in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

LEIDINGVERWARMINGSKABEL

NA-versie

EU-versie

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Informatie

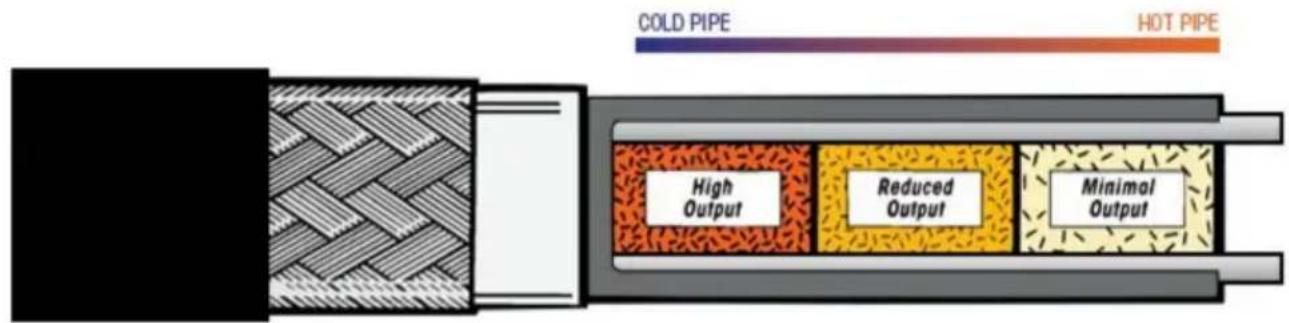

Een speciale zelfregulerende kern vormt het middelpunt van de MLTV-kit. Deze kern is geleidend en past zich aan de omgevingstemperatuur aan. Als het koud is, is de

De kern van de kabel heeft veel geleidende paden die voldoende warmte genereren om water vast te houden dat in de pijp stroomt.

Naarmate de omgevingstemperatuur stijgt, zijn er minder geleidende paden en wordt er minder

warmte gegenereerd. Deze zelfregulerende technologie zorgt ervoor dat de juiste hoeveelheid warmte wordt toegepast, waar en wanneer het nodig is.

MLTV-kit

Kabel ter voorkoming van bevriezing van leidingen. Voorgemonteerd en zelfregelend met stekker. Nominaal EU: 9,8 watt/m bij 30°C, 16,4 watt/m bij 10°C, 240 VAC. NA: 3Watt/ft bij 86°F, 6Watt/ft bij 50°F, 120VAC.

De MLTV-kit is ontworpen om de warmteafgifte te variëren met veranderingen in de omgevingstemperatuur.

Door de zelfregulerende eigenschap van deze kabel kan de MLTV-kit worden omwikkeld (overlappen), indien nodig, bij installatie op leidingen, kleppen of flenzen.

Pas op voor onnodig bevroren of gesprongen water- en afvoerleidingen.

Regelt automatisch de warmteafgifte om u energie te besparen.

Kan worden verdubbeld en overlapt voor eenvoudige toepassing.

Bedrijfstemperatuurbereik van het product

Dit product wordt bestuurd door een temperatuursensor om de temperatuur te detecteren. Het begint te werken wanneer de temperatuur lager is dan 6 ± 3°C (43 ± 5°F) en stopt met werken wanneer de temperatuur hoger is dan 13 ± 3°C (55 ± 5°F). Het lampje brandt alleen als de stekker in het stopcontact zit en geeft aan dat de stroom is ingeschakeld; de werking wordt geregeld door de gradenschakelaar.

Monteren

Volg deze 6 eenvoudige stappen voor een zorgeloze winter.

1. Verzamel sollicitatiegegevens

• Bepaal of uw pijp van plastic of metaal is. - Meet de

diameter van de buis. - Meet de lengte van

de buis. • Tel de kranen en aansluitingen.

2. Controleer de voeding

• Controleer of er een stopcontact beschikbaar is binnen een straal van 2 m (EU)/3 ft (NA) van de verbindingslocatie op de pijp. - Het

wordt aanbevolen dat het circuit dat de verwarmingskabel voedt een aardlek heeft

bescherming; dit is voor sommige toepassingen in veel gevallen verplicht door de elektrische code

regio's. Raadpleeg een elektrische inspecteur om het specifieke aardlek vast te stellen

vereisten voor uw toepassing voorafgaand aan de installatie. Als u niet zeker weet of uw

circuit is voorzien van aardfoutbeveiliging, raadpleeg een elektricien.

3. Bekijk de temperatuurselectietabel. Zoek de

laagst verwachte temperatuur

• Selectieschema dat u van plan bent

te gebruiken. Zoek de buisdiameter van uw kunststof of metalen buis op in de temperatuurgrafiek.

4. Selecteer uw kabelset

• Raadpleeg de informatie die u in stap 1 heeft verzameld.

Meet de lengte van de buis op.

• Voeg vervolgens een voet (2,54 cm/1 inch) kabel toe voor elke klep of kraan die u heeft geteld. - Tel deze informatie bij elkaar op om de kabellengte in voet van de MLTV Kit-kabel te berekenen die u nodig heeft voor dit project.
• Selecteer de MLTV Kit Pipe Freeze Prevention-kit die het beste bij uw kabellengte in voet past volgens de kitkeuzetabel.

• De leiding/kabel moet bedekt zijn met glasvezel van 1/2 inch (1,27 cm) (of gelijkwaardig niet-brandbare isolatie). - Gebruik

glasvezeltape om de kabel aan de leiding te bevestigen.

Productinformatie (NA-versie)

Catalogus Nummer	Spanning /V	Verwarming Kabel Lengte/FT (±2%)	Watt/m @50dehy	Stroom Koord Lengte/FT (±2%)	Maximaal onderhoud Temperatuurdehy
5MLTV1-3	120	3	5	3	150
5MLTV1-6	120	6	5	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120	18	5	3	150
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Productinformatie (EU-versie)

Catalogus Nummer	Spanning /V	Verwarming Kabel Lengte/	Watt/m @10yy	Stroom Koord Lengte/m	Maximaal onderhoud Temperatuury
5MLTV2-6	230	M 1,83	16.4	(±2%) 2	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36,6	16.4	2	65

6. Thermostatinstallatie

• De thermostaat (het las van de verwarmingskabel) moet strak tegen de thermostaat worden geplaatst en vastgezet met glasvezeltape van goede kwaliteit. De thermostaat zou moeten zijn geplaatst op het koudste uiteinde van de buis en de kabel aan en uit zetten voor economische werking.

Wij maken het gemakkelijk om uw kabel te selecteren

Niet-gearceerde selecties kunnen wel rechtdoor langs de pijp lopen.

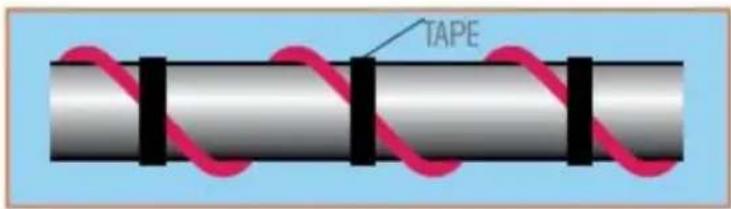

Vet gearceerde selecties moet gelijkmatig spiraalvormig langs pijp.

Tabel "A" Laagste verwachte temperatuur: 0 °C (NA-versie)

	Kunststof pijp			Metalen pijp
Diameter	1/2"(0,5 inch)	3/4"(0,75 inch)	1"(1in)	1/2"(0,5 inch)	3/4"(0,75 inch)	1"(1in)
Model	Lengte kunststof buis			Lengte metalen pijp
3ft	1,5-2,7ft	1,5-2,4ft	1,2-2,1ft	1,5-2,7ft	1,5-2,4ft	1,2-2,1ft
6ft	3,0-5,4ft	3,0-4,8ft	2,4-4,2ft	3,0-5,4ft	3,0-5,4ft	3,0-5,4ft
9ft	4,5-8,1ft	4,5-7,2ft	3,6-6,3ft	4,5-8,1ft	4,5-8,1ft	4,5-8,1ft
12ft	8,1-11,4ft	7,2-9,6ft	6,3-8,1ft	8,1-11,4ft	8,1-11,4ft	8,1-11,4ft
15ft	10,2-14,1ft	9-12ft	8,1-9,9ft	10,2-14,1ft	10,2-14,1ft	10,2-14,1ft
18ft	13,5-17,1ft	11,7-15,3ft	9,9-13,5ft	13,5-17,1ft	13,5-17,1ft	13,5-17,1ft
24ft	16,5-22,8ft	15,3-20,4ft	13,2-18ft	16,5-22,8ft	16,5-22,8ft	16,5-22,8ft
9 meter	20,7-28,5ft	19,2-25,5ft	16,5-22,5ft	21,3-28,5ft	21,3-28,5ft	21,3-28,5ft
40ft	26,9-37,1ft	25,3-37,3ft	21,5-32,3ft	26,9-37,1ft	25,3-37,3ft	21,5-32,3ft
60ft	39,9-59,1ft	36,9-54,6ft	31,2-47,1ft	39,9-59,1ft	39,9-59,1ft	39,9-59,1ft
80ft	53,7-79,1ft	50,6-74,5ft	42,9-64,6ft	53,7-79,1ft	53,7-79,1ft	53,7-79,1ft
100ft	66,7-99,2ft	62,9-93,3ft	53,0-80,6ft	66,7-99,2ft	66,7-99,2ft	66,7-99,2ft
120ft	80,1-119,1ft 75	2-112,7ft	63,1-97,9ft	80,1-119,1 voet	80,1-110,1 voet	80,1-119,1 voet

Tabel "B" Laagste verwachte temperatuur: -20 °C (NA-versie)

	Kunststof pijp			Metalen pijp
Diameter hebben	1/2"(0,5 inch)	3/4"(0,75 inch)	1"(1in)	1/2"(0,5 inch)	3/4"(0,75 inch)	1"(1in)
Model	Lengte kunststof buis			Lengte metalen buis
3ft	1,5-2,7ft	1,5-2,4ft	1,2-2,1ft	1,5-2,7ft	1,5-2,4ft	1,2-2,1ft
6ft	2,4-3,6ft	2,4-3,3ft	2,4-3ft	3,0-5,4ft	3,0-5,4ft	3,0-5,4ft
9ft	3,6-5,4ft	3,3-4,5ft	3-3,6ft	4,5-8,1ft	4,5-7,2ft	3,6-6,3ft
12ft	5,4-7,2ft	4,5-6,3ft	3,6-5,7ft	8,1-11,4ft 6,3-9,6ft7,2-10,5ft
15ft	7,2-9,0ft	6,3-8,1ft	5,1-7,2ft	10,2-14,1ft	9,3-13,2ft	8,1-12,3ft
18ft	9,0-11,91ft	8,1-9,9ft	7,2-9,0ft	13,5-17,1ft	12,6-16,2ft	11,7-13,5ft
24ft	11,7-15,6ft	9,9-13,2ft	9,0-12,0ft	17,1-22,8ft	16,2-21,6ft	13,5-18ft
9 meter	15,6-19,8ft	13,2-17,4ft 12	0-15,3ft 22,8-29,4ft		21,6-27,3ft	18,0-22,8ft
40ft	26,9-37,1ft	25,3-37,3ft 21	5-32,3ft 26,9-37,1ft		25,3-37,3ft	21,5-32,3ft
60ft	30,0-40,8ft	26,4-35,4ft 22	8-31,2ft 44,7-59,4ft		41,1-54,6ft	34,5-46,5ft
80ft	43,5-54,7ft	37,8-47,0ft 33	3-41,9ft 63,4-79,4ft		58,2-73,0ft	49,6-62,4ft
100ft	54,4-68,4ft	47,1-58,8ft	42,1ft-52,6fT		79,9-99,4ft	62,2-77,8ft
120ft	64,8-82,1ft	56,5-70,6ft 50	5-63,1ft 95,9-119,3ft 86,9-108,8ft			74,6-93,4ft

Tabel "A" Laagste verwachte temperatuur: -18 °C (EU-versie)

	Kunststof pijp			Metalen pijp
Diameter is	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54 cm)	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54 cm)
Model Kunststof buislengte				Lengte metalen pijp
1,83 m 0,92-1,65 m 0,92-1,5 m 0,73-1,3 m 0,92-1,65 m 0,92-1,65 m
3,7 m 2,5-3,5 m 2,2-3 m			2m-2,5m 2,5-3,5m		2,5-3,5 m 2,5-3,5 m
5,5 m 4,2-5,3 m	11,7-15,3ft 9,9-13,5ft 4,2-5,3m				4,2-5,3 m 4,2-5,3 m
18,3m	12.2-18.02 M	11.25-16.6 4m	9.51-14.36 M	12.2-18.02 M	12.2-18.02 M	12.2-18.02 M
24,4 m 53,7-79,1 ft 15,42-22,7 13,1-19,7 m				16.37-24.1 1 m	16.37-24.1 1 m	16.37-24.11 M
36,6m	24.41-36.3 M	22,92-34,3 5 m	19.23-29.84 M	24.41-36.3 M	24.41-36.3 M	24.41-36.3 M

Tabel "B" Laagste verwachte temperatuur: -29 °C (EU-versie)

	Kunststof pijp			Metalen pijp
Diameter	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54 cm)	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54 cm)
Model				Lengte metalen pijpLengthe kur
1,83 m 0,73-1	1,1 m 0,73-1 m		0,73-0,92 m 0,92	-1,65 m 0,92-1,65	m 0,92-1,65 m
3,7 m 1,65-2	2,2 m 1,37-1,92	m 1,1-1,74 m		2,5-3,5 meter	7,2-10,5ft	6,3-9,6ft
5,5 meter	2,74-3,63 meter	2,45-3,02 m 2,2-2,74 m		4,11-5,21 m 3,84	-4,94 m 3,57-4,11	m
18,3 m 9,1-1	2,4 m 8-10,8 m		6,9-9,5 meter	13,6-18,1 m 12,5	-16,6 m 10,5-14,2	m
24,4m	13.3-16.67 M	11.5-14.32 M	10.15-12.77 M	19,32-24,2 meter	17.74-22.25 M	15.12-19.02 M
36,6 m 20,85-25 m	17,2-21,52 meter		15,4-19,23 m	29,23-36,36 meter	26,5-33,2 m 22,7	3-28,5 m

Voorbeeld:

1. Als de laagste verwachte temperatuur -29 °C is, kies dan Tabel "B".
2. Als het materiaal van de buis van plastic is en de diameter van de buis 1/2 inch is

(1,27 cm/0,5 inch), en de lengte van de buis ligt tussen 0,73-1,1 m (2,4-3,6 ft).

1. Vervolgens kiezen we model 1,83 m (6 ft).

Dit systeem kan met vertrouwen worden geïnstalleerd dat het jarenlang zonder problemen zal functioneren en service vereisen. Alle componenten zijn gemaakt van materiaal van de hoogste kwaliteit en zijn ook getest tijdens kritieke punten in het productieproces.

De thermostaat (de las van de verwarmingskabel) moet strak tegen de thermostaat worden geplaatst en vastgezet met glasvezeltape van goede kwaliteit. De thermostaat zou moeten zijn geplaatst op het koudste uiteinde van de buis en de kabel aan en uit gezet voor economische werking.

Algemene vereisten

MLTV-verwarmingskabels kunnen worden gebruikt op metalen en plastic waterleidingen (zoals PEX-pijpleiding, PVC-pijpleiding), maar niet op flexibele vinylbuizen (zoals tuinslangen). MLTV-verwarmingskabels zijn niet bedoeld voor gebruik in leidingen, vanwege bevriezingsbescherming van andere vloeistoffen dan water, of voor gebruik op geclassificeerde gevaarlijke locaties. Installeer met minimaal 1/2 inch brandwerende, waterdichte thermische isolatie. Nooit gebruiken op leidingen die warmer kunnen worden dan 65 °C (150 °F). U kunt de productstekker op het stopcontact of de regelaar installeren. Maar het kan niet veranderen of de verwarmingskabel beschadigen. Niet in de buis gebruiken, kan alleen buiten de buis worden gebruikt. Gebruik geen leidingverwarmingskabel voor het ontdooien van daken en dakgoten. Niet gebruiken door ondergronds te begraven. Tape kan rechtstreeks worden gebruikt op polyethyleen buizen, maar elektrische tape niet gebruiken. Installeer alleen op toegankelijke locaties; niet installeren achter muren of waar de kabel zou verborgen zijn. Leid de verwarmingskabel niet door muren, plafonds of vloeren. Sluit alleen aan op geaarde stopcontacten die zijn geïnstalleerd in overeenstemming met alle geldende nationale en lokale codes en normen en die ook beschermd zijn tegen regen en ander water.

Elektrische codes

Artikelen 422 en 427 van de National Electrical Code (NEC), en deel 1, sectie 62 van de Canadian Electrical Code (CEC), zijn van toepassing op de installatie van MLTV-verwarmingskabel voor bescherming tegen bevriezing van leidingen en moeten worden gevolgd.

Belangrijk: Om de Xuhui-garantie geldig te laten zijn, moet u aan alle voorwaarden voldoen die in deze richtlijnen worden beschreven.

Alle hier verstrekte thermische en ontwerpformatie is gebaseerd op een "standaard" installatie met verwarmingskabel bevestigd aan een geïsoleerde buis.

Bepaal welke MLTV-verwarmingskabel u nodig heeft voor bescherming tegen bevriezing van leidingen:

Voeg 1 voet toe aan uw leidinglengte voor elke klep of kraan op uw leidingsysteem.

De laagste buitentemperatuur is -18°C (0°F), er is een minimale dikte van 1/2" nodig

water

Waarschuwing: Brand- en schokgevaar. Dit product is een elektrisch apparaat dat correct geïnstalleerd moet worden om een goede werking te garanderen en schokken of brand te voorkomen. Lees deze belangrijke waarschuwingen en volg zorgvuldig alle installatie-instructies. Bij gebruik met niet-metalen buizen/pijpen moet de verwekingstemperatuur van de niet-metalen leiding/pijp groter zijn dan 85°C (185°F). Om het gevaar van brand als gevolg van aanhoudende elektrische vonken bij verwarming te minimaliseren, als de kabel beschadigd is of niet goed is geïnstalleerd, en om te voldoen aan de vereisten van Xuhui-certificeringen en nationale elektrische codes, moet aardlekbescherming worden gebruikt op elk aftakcircuit van de verwarmingskabel. Boogvorming wordt mogelijk niet gestopt door conventionele circuitbeveiliging. Gebruik voor toepassingen ter bescherming tegen vorst van leidingen uitsluitend brandwerende isolatiematerialen zoals voorgevormd schuim of glasvezel. Beschadig de verwarmingskabel en het netsnoer of de stekker niet. Verwijder eventuele beschadigde kabels onmiddellijk en stel ze buiten dienst. Gebruik geen draad- of metalen klemmen om de kabel aan de buis te bevestigen. Gebruik glasvezeltape (1/2 inch breed tot 1 inch breed). Installeer de verwarmingskabel niet onder een dakbedekking voor dak- en gootontdooiing. Laat deze installatie-instructies bij de gebruiker voor toekomstig gebruik.

Installatie

1. Bereid de installatie voor.

Bewaar de verwarmingskabel op een schone, droge plaats. Voltooi de leidingdruktest. Voordat u de kabel installeert, verwijdert u eventuele scherpe oppervlakken van de leiding die de verwarmingskabel kunnen beschadigen.

Beoordeel het ontwerp van de MLTV-verwarmingskabel en vergelijk het met de ontvangen materialen; controleer of u over de juiste MLTV-verwarmingskabel beschikt. Loop door het systeem en plan de route van de MLTV-verwarmingskabel op de buis. Verwarmingskabels kunnen kruislings overlappend worden geïnstalleerd in gebieden met lagere temperaturen, zoals kleppen, flenzen, enz. (Figuur 1).

2. Plaats de verwarmingskabel en bevestig deze aan de leiding.

Zorg ervoor dat alle te traceren leidingen droog zijn. Installeer de verwarmingskabel met behulp van rechte lijnen (Figuur 1) of spiraalvormig (Figuur 2). Voor rechte tracering installeert u de verwarmingskabel op de onderste helft van de buis; bijvoorbeeld in de positie van 4 uur of 8 uur.

Zorg ervoor dat u de extra verwarmingskabel installeert die nodig is voor kleppen, flenzen, enz., zoals weergegeven in afbeeldingen 1 en 2. Wanneer het ontwerp een spiraal vereist, begin dan met het ophangen van een lus om de 3 meter zoals weergegeven in afbeelding 2. Om de luslengte te bepalen, deelt u de MLTV-lengte door uw leidinglengte en vermenigvuldigt dit met 10. Als u bijvoorbeeld een 15,24 m (50 ft) MLTV op een leiding van 12 meter hebt, waar bij elke leiding een verwarmingskabellus van 3,66 m (12 ft) achterblijft, dan is dat 3,1 m (10 ft) leidinggedeelte. Pak de lus in het midden vast en wikkel deze om de buis. Maak de afstand tussen de spiralen gelijk door de wikkels langs de buis te schuiven. Gebruik glasvezeltape om het midden van de lus aan de buis te bevestigen. Bevestig de MLTV-verwarmingskabel aan de buis met intervallen van 30 cm met behulp van glasvezel applicatietape of nylon kabelbinders. Gebruik geen elektrische vinyltape, ducttape, metalen banden of draad. Als er overtollige kabel aan het uiteinde van de buis achterblijft, vouwt u deze terug langs de buis.

3. Controleer de installatie.

Zorg ervoor dat de verwarmingskabel vrij is voordat u thermische isolatie installeert.

mechanische schade (door snijwonden, klemmen, enz.) en thermische schade (door soldeer, oververhitting, enz.).

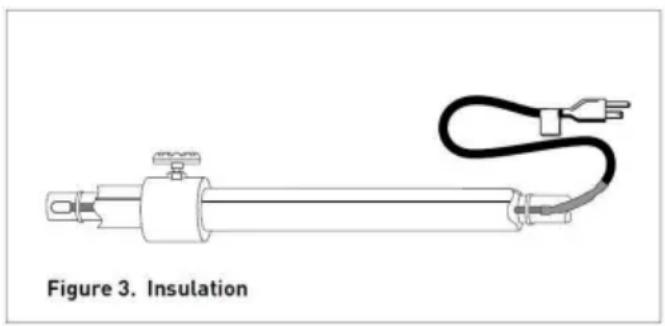

4. Installeer thermische isolatie.

Een betrouwbaar MLTV-systeem is afhankelijk van een correct geïnstalleerde, droge en weerbestendige thermische isolatie. Zorg ervoor dat er minimaal 1/2" voorgevormd schuim of een gelijkwaardige thermische isolatie aanwezig is en dat alle leidingen, inclusief kleppen, verbindingen en muurdoorvoeringen, volledig geïsoleerd zijn zoals weergegeven in Figuur 3. Gebruik voor bescherming tot -29°C (-20°F) isolatiemateriaal van 1 inch dik.

Installeer de isolatie zo snel mogelijk op de leidingen om het potentieel voor mechanische schade na installatie te minimaliseren. Zorg ervoor dat het MLTV-label zichtbaar is aan de buitenkant van de thermische isolatie.

5. De installatie voltooien.

Om schade aan de verwarmingskabel of het snoer te voorkomen, moet u het netsnoer (koud) vastzetten met glasvezeltape zoals weergegeven in Figuur 4. Er zijn twee labels meegeleverd die de aanwezigheid van een elektrische leidingverwarmingskabel aangeven. Bevestig de twee 'Electric Traced'-labels op het buitenoppervlak van de leidingisolatie op geschikte afstanden om de aanwezigheid van MLTV elektrisch verwarmingskabel aan te geven.

6. Thermostatinstallatie

De thermostaat (de las van de verwarmingskabel) moet strak tegen de thermostaat worden geplaatst en vastgezet met glasvezeltape van goede kwaliteit. De thermostaat moet op het koudste uiteinde van de buis worden geplaatst en de kabel aan en uit zetten voor economische werking.

7. Het systeem starten.

Y Xuhui raadt aan het systeem te testen per het gedeelte "Kabeltesten en onderhoud" hieronder. Sluit de verwarmingskabel aan op een aardfoutbeveiligd stopcontact. Controleer de stroomonderbreker om de stroom naar de voeding te verifiëren. Stilstaand water in de leiding moet binnen een uur warm aanvoelen. Voor MLTV met netsnoer maar zonder stekker, gebruik een CE-gecertificeerd of UL-gecertificeerd Type 4X aansluitdoos en uitlaatbus en draadmoeren (geschikt voor 12 tot 18 AWG draadmaat), sluit de zwarte en witte koude draden aan op beide fasedraden en de groene koude draad aan de aarde. Controleer de stroomonderbreker om de stroom naar de kabel te verifiëren.

Waarschuwing: Schakel het circuit uit voordat u onderhoud uitvoert.

Kabeltesten en onderhoud

Controleer met behulp van een megohmmeter van 500 Vdc de isolatieweerstand tussen beide

de rechthoekige (voedings- of zwart-witte draad) tanden op de stekker en de ronde

(aarde of groene draad) na het installeren van de verwarmingskabel. Minimale leeswaarde

moet 50 megaohm zijn.

Noteer de oorspronkelijke waarden voor elk circuit en vergelijk de daaropvolgende metingen

tijdens reguliere onderhoudsschema's met de oorspronkelijke waarden.

Als de meetwaarden lager zijn dan 50 megaohm, vervang dan de MLTV-kabel door een nieuw apparaat. Doe

Probeer het apparaat niet te repareren.

Waarschuwing: gevaar voor brand en schokken.

Een beschadigde verwarmingskabel kan elektrische schokken, vonkoverslag en brand veroorzaken. Niet doen

Probeer een beschadigde verwarmingskabel te repareren of onder spanning te zetten. Verwijder het onmiddellijk en

vervang het door een nieuwe lengte.

Problemen oplossen

Symptom	Waarschijnlijke oorzaken	Corrigerende actie
Verwarming kabel werkt nicht	Geen spanning. Stroomonderbreker struikelde.	Controller de stroomonderbreker. Zorg ervoor dat er nicht te veel kabels of andere zijn apparaten die hierop+zijn aangesloten circuit Wijzig een stroomonderbreker van het juiste formaat voor de verwarmingskabel.
Pijp of dak bevoren	Verwarming aanzetten kabel te LAST	Verwarmingskabel inschakelen voór temp tot 0(y) (32y) en LAST het werkken lage temperatuur

VEVOR

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e
