ROVARMEKABEL

EU-versionNA-version

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produitfrågor? Behöver du teknik support? Kontakta oss gärna: Teknik support och e-

garanticertifikat www.vevor.com/support

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR resolverar sig for en tydlig talkning av var anvandarmanual. Utseendet pa Produkten ar beroende av den produit du fatt. Ursakta oss att vi inte kommt att informera dig igen om det finns相关政策 teknik eller mjukvaruupddateringar pa var produit.

Information

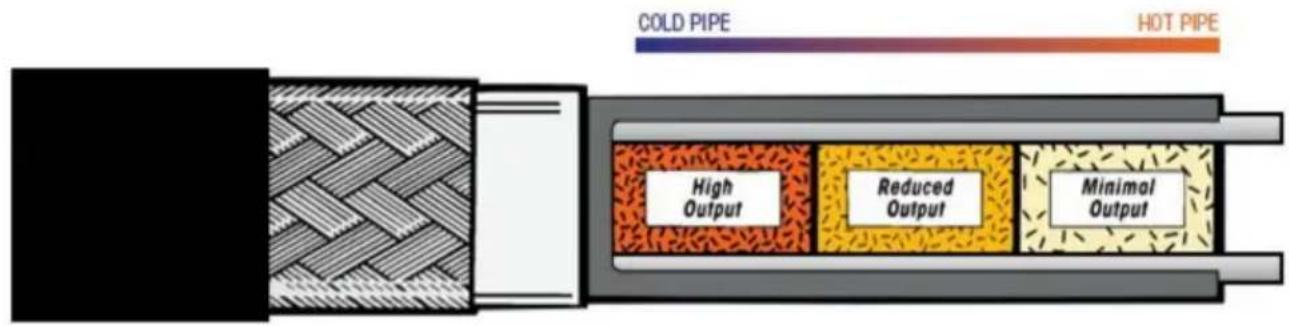

En speciell självreglerande kärna ar i centrum for MLTV Kit. Denna kärna ar ledande och anpassar sig after omgivande temperaturer. När det ar kallt

kabelns kärna har缢a ledande banor som genererar tillrackligt med varme for att halla vatten flyter i roret.

När den ompivande temperaturen varms upp blir det färe ledande banor och mindre varme genereras. Denna självreglerande teknik sakerstaller ratt mängd varme tillampas, njr och var det behövs.

MLTV kit

Kabel for att forhindra frysning av ror. Forterminerad och sjalvreglerande med stickpropp. Nominell EU: 9,8 watt/m vid 30 y, 16,4 watt/m vid 10 y, 240 VAC. NA: 3 Watt/ft vid 86yWatt/ft vid 50y, 120VAC.

MLTV Kit ar konstruerad for att variera sin värmeeffekt med Förändringar i omgivningen temperatur.

På grund av den självreglerande Funktionen hosenna kabel kan MLTV Kit lindas over sig själv (overlappad), om nödvändigt, nar den installereras på rör, ventiler eller flänsar. Skydda mot onödiga frusna eller sprängda vatten- och avloppsrör.

Reglerar automatiskt varmeeffekten for att spara energia.

Kan dubbleras och overlappas for enkel applicering.

Denna produit styrs av en temperatursensor for att detektera temperaturen. Det bocrar fungerar narr temperaturen ar under 6± 3 (43±5) och slutar fungera narr temperaturen ar over 13± 3 (55 ± 5). Lampan lyser endast narr den ar ansluten indikerar att strommen ar pao ch driften styrs av gradbrytaren.

TILLBEHÖR

Glasfibertejp

Montera

Följ dessa 6 enkla steg for en bekymmersfri vinter.

1. Samla in applikationsinformation

Bestam om ditt ror ar av plast eller metall. M
diametern pa roret. · Mat langden pa roret.
Rakna ventilerna och tapparna.

2. Kontrollera strömförsörjningen

• Kontrollera att det det finns ett eluttag inom 2m(EU)/3ft(NA) fran skarvning plats pa roret. - Det

rekommenderas att kretsen som forser varmekabeln har jordfel skydd; detta ar obligatoriskt enligt elektrisk kod for vissa applicacioner i manga regioner. Radfraga en elinspektor for att faststalla det specifica jordfelet krav for din aplication innan installation. Om du ar osaker pa att din kretsen har jordfelskydd, kontakta en elektriker.

3. Granska temperaturvalstabelien - Hitta den

lagsta forvanttade temperaturen

Urvalsdiagram du planerar att anvanda.

Leta reda pa rordiametern pa ditt plast-ller metallr i den temperaturabelten.

4. Valj din kabelsats

• Se informationen du samlade in i steg 1. - Ta mättet på rörets langd.

• Lagg sedan till en fot (2,54 cm/1 tum) kabel für varje ventil eller tapp du räknade. - Sammanlagtenna information für att bestämma kabellängden i fot für MLTV Kit-kabelnkommen att behövas for

detta projet. • Valj det MLTV Kit Pipe Freeze Prevention kit som bisher matchar din kabelländ i fot per urvalstabell für kit.

5. Ytterligare artiklar som kravs

• Rör/kabel mäste täckas med 1/2 (1,27 cm/0,5 tum) glasfiber (eller motsvarande icke brandfarlig isolering).

Använd glasfibertejp für att fasta kabeln på roret.

Produktinformation (NA-version)

Katalog Antal	Spänning /V	Uppvärmning Kabel Längd/FT (±2%)	Watt/m @50y	Driva Sladd Längd/FT (±2%)	Maximal unterhàll Temperatury
5MLTV1-3	120	3	5	3	150
	120	6	55MLTV1-6	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120 150	18	5	3
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Produktinformation (EU-version)

Katalog Spänning Antal	/ V	Uppvärnning Kabel Längd/	Watt/m @10yy	Driva Sladd Längd/m	Maximal underhàll Temperaturý
5MLTV2-6	230	m 1,83	16.4	(±2%) 2	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36,6	16.4	2	65

6. Termostatinstallation

• Termostaten (värmekabelns skarv) måste placeras tätt mot rör och säkras med glasfibertejp av god kvalitet. Termostaten ska vara placeras på den kallasteänden av röret och slå på och av kabeln För att ge ekonomisk drift.

Vi gör det enkelt att valja din kabel

Oskuggade val kan kör rakt lenghts röret.

Djärva skuggade val
måste vara jämnt spiralformad
längs röret.

Tabell "A" Lögsta förväntade temperatur: 0 °F (NA version)

	Plaströr			Metallrör
Diameter	1/2"(0,5 tum)	3/4"(0,75 tum)	1"(1 tum)	1/2"(0,5 tum)	3/4"(0,75 tum)	1"(1 tum)
Modell	Plaströrslängd			Metallröslängd
3 fot	1,5-2,7 fot	1,5-2,4 fot	1,2-2,1 fot	1,5-2,7 fot	1,5-2,4 fot	1,2-2,1 fot
6 fot	3,0-5,4 fot	3,0-4,8 fot	2,4-4,2 fot	3,0-5,4 fot	3,0-5,4 fot	3,0-5,4 fot
9 fot	4,5-8,1 fot	4,5-7,2 fot	3,6-6,3 fot	4,5-8,1 fot	4,5-8,1 fot	4,5-8,1 fot
12 fot	8,1-11,4 fot	7,2-9,6 fot	6,3-8,1 fot	8,1-11,4 fot	8,1-11,4 fot	8,1-11,4 fot
15 fot	10,2-14,1 fot	9-12 fot	8,1-9,9 fot	10,2-14,1 fot	10,2-14,1 fot	10,2-14,1 fot
18 fot	13,5-17,1 fot	11,7-15,3 fot	9,9-13,5 fot	13,5-17,1 fot	13,5-17,1 fot	13,5-17,1 fot
24 fot	16,5-22,8 fot	15,3-20,4 fot	13,2-18 fot	16,5-22,8 fot	16,5-22,8 fot	16,5-22,8 fot
30 fot	20,7-28,5 fot	19,2-25,5 fot 16,5-22,5 fot		21,3-28,5 fot	21,3-28,5 fot	21,3-28,5 fot
40 fot	26,9-37,1 fot	25,3-37,3 fot 21,5-32,3 fot		26,9-37,1 fot	25,3-37,3 fot	21,5-32,3 fot
60 fot	39,9-59,1 fot	36,9-54,6 fot 31,2-47,1 fot		39,9-59,1 fot	39,9-59,1 fot	39,9-59,1 fot
80 fot	53,7-79,1 fot	50,6-74,5 fot 42,9-64,6 fot		53,7-79,1 fot	53,7-79,1 fot	53,7-79,1 fot
100 fot	66,7-99,2 fot	62,9-93,3 fot 53,0-80,6 fot		66,7-99,2 fot	66,7-99,2 fot	66,7-99,2 fot
120 fot	80,1-119,1 fot 75	2-112,7 fot 63,1-97,9 fot		80,1-119,1 fot 80,1-110,1 fot 80,1-119,1 fot

Tabell “B” Lögsta förväntade temperatur: -20 °F (NA version)

				MetalrörPlaströr
Diame att ha	1/2"(0,5 tum)	3/4"(0,75 tum)	1"(1 tum)	1/2"(0,5 tum)	3/4"(0,75 tum)	1"(1 tum)
Modell				MetalrörslängdPlaströrslä
3 fot	1,5-2,7 fot	1,5-2,4 fot	1,2-2,1 fot	1,5-2,7 fot	1,5-2,4 fot	1,2-2,1 fot
6 fot	2,4-3,6 fot	2,4-3,3 fot	2,4-3 fot 3,0-5,4	fa.0-5,4 fot		3,0-5,4 fot
9 fot	3,6-5,4 fot	3,3-4,5 fot	3-3,6 fot	4,5-8,1 fot	4,5-7,2 fot	3,6-6,3 fot
12 fot	5,4-7,2 fot	4,5-6,3 fot	3,6-5,7 fot	8,1-11,4 fot	7,2-10,5 fot	6,3-9,6 fot
15 fot	7,2-9,0 fot	6,3-8,1 fot	5,1-7,2 fot	10,2-14,1 fot	9,3-13,2 fot	8,1-12,3 fot
18 fot	9,0-11,91 fot	8,1-9,9 fot	7,2-9,0 fot	13,5-17,1 fot	12,6-16,2 fot	11,7-13,5 fot
24 fot	11,7-15,6 fot	9,9-13,2 fot	9,0-12,0 fot	17,1-22,8 fot	16,2-21,6 fot	13,5-18 fot

30 fot	15,6-19,8 fot	13,2-17,4 fot	12,0-15,3 fot	22,8-29,4 fot	21,6-27,3 fot	18,0-22,8 fot
40 fot	26,9-37,1 fot	25,3-37,3 fot	21,5-32,3 fot	26,9-37,1 fot	25,3-37,3 fot	21,5-32,3 fot
60 fot	30,0-40,8 fot	26,4-35,4 fot	22,8-31,2 fot	44,7-59,4 fot	41,1-54,6 fot	34,5-46,5 fot
80 fot	43,5-54,7 fot	37,8-47,0 fot	33,3-41,9 fot	63,4-79,4 fot	58,2-73,0 fot	49,6-62,4 fot
100 fot	54,4-68,4 fot	47,1-58,8 fot	72,4-90,1 fot	52,6 t	79,9-99,4 fot		62,2-77,8 fot
120 fot	64,8-82,1 fot	56,5-70,6 fot	50,5-63,1 fot	95,9-119,3 fot	86,9-108,8 fot	74,6-93,4 fot

Tabell "A" Lögsta forvändade temperatur: -18y (EU -version)

	Plaströr			Metallrör
Diametär	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)
Modell Plaströr Längd				Metallrörslängd
1,83m 0,92-1,65m 0,92-1,5m 0,73-1,3m				92-1,65m 0,92-1,65m
3,7m 2,5-3,5m 2,2-3m				2m-2,5m 2,5-3,5m
5,5 m 4,2-5,3 m				2-5,3 m
18,3m	12.2-18.02m	11.25-16.64m	9.51-14.36m	12.2-18.02m		12.2-18.02m
24,4 m 5,3,7-79,1 fot 15,42-22,7 13,1-19,7 m				16.37-24.11m		16.37-24.11m
36,6 m	24.41-36.3m	22.92-34.35 m	19.23-29.84m	24.41-36.3m		24.41-36.3m

Tabell "B" Lögsta förväntade temperatur: -29 y (EU-version)

	Plaströr			Metallör
Diameter	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54 cm)	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54 cm)
Modell	Plaströrslängd Metallörslängd
1,83m 0,73-1,1m 0,73-1m			0,73-0,92 m 0,92-1,65 m 0,92-1,65 m 0,92-1,65 m
3,7 m 1,65-2,2 m 1,37-1,92 m 1,1-1,74 m			2,5-3,5 m	7,2-10,5 fot		6,3-9,6 fot
5,5 m	2,74-3,63 m	2,45-3,02 m 2,2-2,74 m		84-4,94 m 3,57-4,11 m
18,3m 9,1-12,4m 8-10,8m			6,9-9,5 m	13,6-18,1m 12,5-16,6m 10,5-14,2m
24,4m	13,3-16,67 m	11.5-14.32 m	10.15-12.77 m	19,32-24,2m	17.74-22.25 m	15.12-19.02 m
36,6m 20,85-25m		17,2-21,52 m	15,4-19,23m	29,23-36,36 m	26,5-33,2m 22,73-28,5m

Exempel:

1. Om lagsta forvanttade temperatur: -29 y (-20 y), valj Tabell "B"
2. Om rörets material ar plast och rörets diameter ar 1/2"

(1,27 cm/0,5 tum), och rörets langd ar mellan 0,73-0,1,1 m (2,4-3,6 fot).

1. Sedan valjer vi Model 1,83m(6ft).

Detta system kan installeras med förtroende für att det kommt att fungera i flera År utar kräver service. Alla componenter År gjorda av material av högsta kvalitet och är testas under kritiska punkter i tillverkningsprocessen.

Termostaten (värmekabelns skarv) måste placeras tätt mot rör och sakras med glasfibertejp av god kvalitet. Termostaten ska vara placeras på den kallasteänden av roret och slå på och av kabeln För att ge ekonomisk drift.

Allmanna krav

y MLTV värmekablar kan användas på metall- och plastvattenör (t.ex PEX-rörleding, PVC-rörleding), men inte på flexiblavinylslangar (som trädgård slangar).
y MLTV varmekablar ar inte avsedda att anvandas inuti nagra ror, for friesningskydd av andra vatskor an vatten, ellr for anvanding pa klassificerade farliga platser.
y Installera med minst 1 / 2 brandsaker, vattentat varmeisolering.
y Anvand aldrig pa nagra ror som kan overstiga 65 y (150 y).
yy Du kan installerera produktkontakten på uttaget eller regulatorn. Men det kan inte förändra eller skada värmekabeln.
y Anvand inte inuti roret, kan endast anvandasutanfor roret.
y Anvand inte rorvarmekabel for avisning av tak och rannor.
y Anvand inte genom att grava ner under jord.
y Tejp kan anvandas direkt på polyetenrör, men elektrisk tejp kan inte begagnad.
y Installera endast på tillgangliga platser; installera inte bakom vaggar eller darkabeln skulle doljas.
Dra inte värmekabeln genom väggar, tak aller golv.
y Anslut endast till jordfelsskyddade uttag som har installerats i

i enlighet med alla rădande nationella och lokala koder och standarder och ār skyddad frân regn och annat vatten.

Elektriska koder

Artiklarna 422 och 427 i National Electrical Code (NEC) och del 1, avsnitt 62

i Canadian Electrical Code (CEC), reglerar installationen av MLTV-uppvärmning kabel for rörfrysskydd och måste foljas.

Viktigt: For att Xuhui-garantin ske vara giltig maste du folja alla

krav som beskrivs i dessa riktlinjer.

All värme- och designinformation som tillhandahålls här ar baserad på en "standard" installation med värmekabel fäst i ett isolerat rör.

Bestäm vilken MLTV varmekabel du behöver für rörfrysning skydd:

Lagg till 1 fot till din rörlängd für varje ventil eller tapp på ditt rörsystem. Den lagsta utomhustemperaturen ar -18(y(0y), behöver minst 1/2" tjocklek

vatten

Varning Risk für brand och stötar. Denna produit ar en elektrisk enchet som mäste vara installeras korrekt for att sakerställa korrekt Funktion och for att Förhindra stötar aller brand. Läsada dessa viktiga varninger och följ noggrant alla installationsinstruktioner.
y När den används med icle-metaliska ledninger/rör, ar mjukningstemperaturen for den lcke-metalisk ledning/rör skara vara större an 85 y (185 y).
Y For att minimera risken for brand fran ihallande elektrisk lusbage om uppvarmningen kabeln ar skadad aller felaktigt installerad, och for att uppfylla kraven i Xuhui agentur certifieringar, och nationella elektriska koder, jordfelsutrustning skydd maste anvandas pa varje varmekabelgrenkrets. Bagbildning kanske inte ar det stoppas av konventionell kretsskydd.
y Använd endast brandbeständig isolering for tillampningar for skydd mot friesnng av rornaterial som forformat skum eller glasfiber.
y Skada inte värmekabeln och natsladden eller kontakten. Ta bort eventuellas kadade kablar frem service omedelbart.
y Använd inga trad-ller metallklammor for att fasta kabeln i roret. Anvanda glasfibertejp (1/2 tum bred till 1 tum bred).
yy Installera inte värmekabeln under nàgon takbeläggning for tak och ränna avisning.
y Lämna dessa installationsinstruktioner till användaren for framtida referens.

Installation

1. Förbered installationen.

Fóvara värmekabeln pá en ren, torr plats.
Y Komplett rortrycktest.
y Innan du installerar kabeln, ta bort alla vassa ytor pa roret som kan skada varmekabeln.

y Granska MLTV värmekabeldesign och jämör med material som tas emot till verifiera att du har rätt MLTV värmekabel.
y Gäigenom systemet och planera dragningen av MLTV-värmekabeln på röret.
y Varmekablar kan installeras på att korsOVERlappende satt i områden med lagre temperaturer, sösom ventiler, flänsar, etc (Figur 1).

2. Placera och fäst varmekabeln på röret.

y Se till att alla ror som sha sparas ar torra.

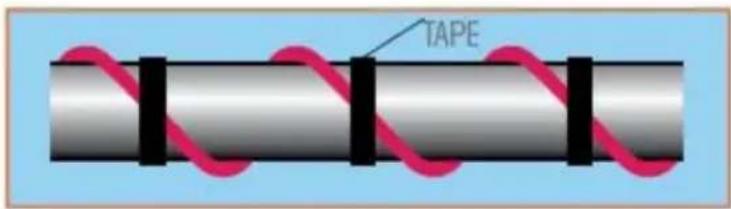

y Installera varmekabeln med rak sparning Figur 1,ller spiralformig Figur 2.

y For rak spårning, installerera värmekabeln på en nedre halva av röret; for till exempel i laget klockan 4 eller 8.

y Se till att installerera den extra varmekabel som kravs for ventiler, flansar etc. som visas i figur 1 och 2.

y När designen kräver spiral, börja med att hänga upp en ögla var 10 fot som visas i figur 2. För att bestämma slinglangden, dividera MLTV-längden med din rörlängd och multiplicera med 10. Till exempl, om du använder en 15,24 m (50 fot) MLTV på ett 40 fots rör, lämna en 3,66 m (12 fot) slinga av värmekabel vid varje 3,1 m (10 fot) sekction av rör. Ta tag i öglan i mitten och linda den runt röret. Jämna ut avständet mellan spiralerna genom att skjuta lindningarna langs röret. Använda glasfiber tejp für att fästa mitten av öglan till röret.

y Fäst MLTV värmekabel till roret med 1-fots intervaller med glasfiber appliceringstejp aller buntband av nylon. Använd inte vinyltejp, tejp, metallband aller trad.

y Om overflödig kabel finns kvar iänden av röret, dubbla den tillbaka langs röret.

3. Kontrollera installationen.

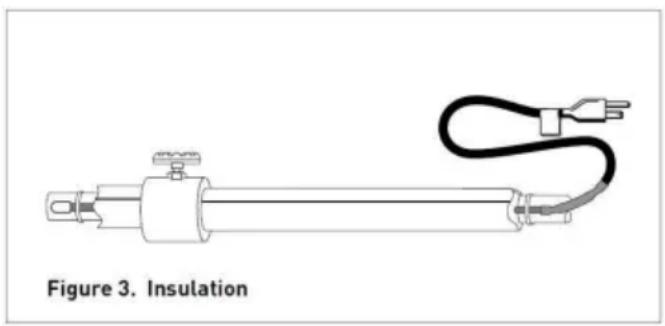

y Innan du installerar värmeisolering, se till att värmekabeln År fri frän mekaniska skador (från skärsår, klämmor, etc.) och termiska skador (från lösning, overhetting, etc.).

4. Installera varmeisolering.

y Ett pälitigt MLTV-system ar beroende av korrekt installerat och torrt, väderbeständigt varmeisolering.

y Se till att minst 1 / 2 av forformat skum aller motvarsolering ar anvands och att alla rordragninger, inklusive ventiler, skarvar och vagggenomforingar, har blivithelt isolerad som visas i figur 3.

y For skydd till -29(-20), anvand 1" tjock isolering.

y Installera isoleringen på rörledningen sö snart som möjligt for att minimera potentialen for mekanisk skada after installation.

Se till att MLTV-etiketten ar synlig pa utsidan av varmeisoleringen.

5. Avsluta installationen.

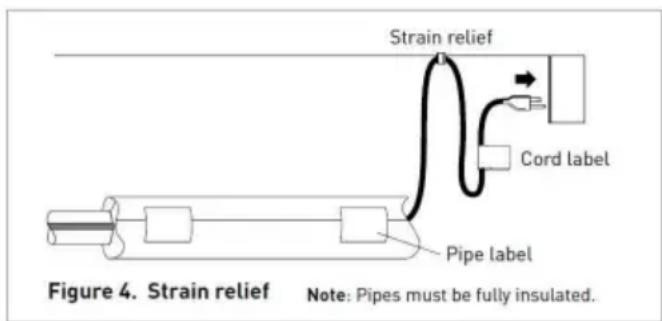

For att forhindra skador pa varmekabeln aller sladden, fasp natsladden (kall bly) med glasfibertejp som visas i figur 4.

y Två etiketter som indikerar narvaron av elektrisk rörvärmekabel ingár med värmekabeln. Fäst de två "Electric Traced"-etiketterna på den yttre ytan av rörisoleringen med lämpiga intervaller För att indikera narvaron av MLTV elektrisk värmekabel.

6. Termostatinstallation

Termostaten (värmekabelns skarv) måste placeras tätt mot rör och säkras med glasfibertejp av god kvalitet. Termostaten ská vara placeras på den kallasteänden av röret och slå på och av kabeln für att ge ekonomisk drift.

7. Starta systemet.

Y Xuhui reckommender att systemet testas pr avsnittet "Kabeltestning och underhäll" nedan.

y Anslut varmekabeln till ett jordfelskyddat utlopp.

y Kontrollera strömbrytaren for att verifiera strömmen till kabel.

yy Staende vatten i roret ska kannas varmt inom en timme.

För MLTV med natsladd menutan kontakt, med CE-certifierad aller UL-listad Typ 4X kopplingsdosa och utloppsbussning och tradmuttrar (lamplig for 12 till 18AWG tradstorlek), anslut de svarta och vita kallkablarna till bade fasledninger och grön kall leder till mark.

y Kontrollera strombrytaren for att verifiera strom till kabeln.

Varning: Koppla ur kretsen fore service.

Kabelprovning och unterhalb

Använd en 500 Vdc megohmeter, kontrollera isolationsresistansen mellan bàda de rektangulāra (ström- eller svartvita) stiften på kontakten och den runda (jord eller gröntrad) stift after installation av värmekabeln. Minsta läsning bör vara 50 megaohm.

Registrarera de ursprungliga vardena for varje krets och jämfor afterfoljande avläsningartas under regelbundna underhällsscheman till de ursprungliga vardena.

Om avläsningarna falter under 50 megaohm, byt ut MLTV-kabeln mot en ny enchet. Do försök inte reparera encheten.

Varning: Brand- och chockrisk.

Skadad värmekabel kan orsaka elektriska stötar, ljusbågar och brand. Gör inte det försök att reparera eller aktivera skadad värmekabel. Ta bort den på en gäng och ersätt med en ny langd.

Felsökning

Symptom	Troliga orsaker	Korrigerande Åtgård
Uppvärmning kabel fungerar inte	Ingen spansning. Strömbrytare snubblade.	Kontrollera strömbrytaren. Se till att inte für MPLA kablar eller annat apparater anslutna till densamma krets Byt rätt storlek på strömbrytarenFor värmekabeln.
Rör eller tak fryst	Ström på uppvärmning kabel For sent	Ström på värmekabel före temp ner till 0 y (32 y) och låt det fungera låg temp.

VEVOR

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
