RÖVÄRMEKABEL

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

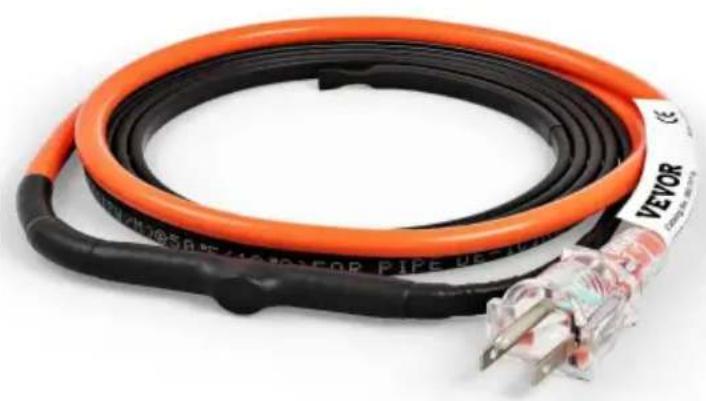

Information

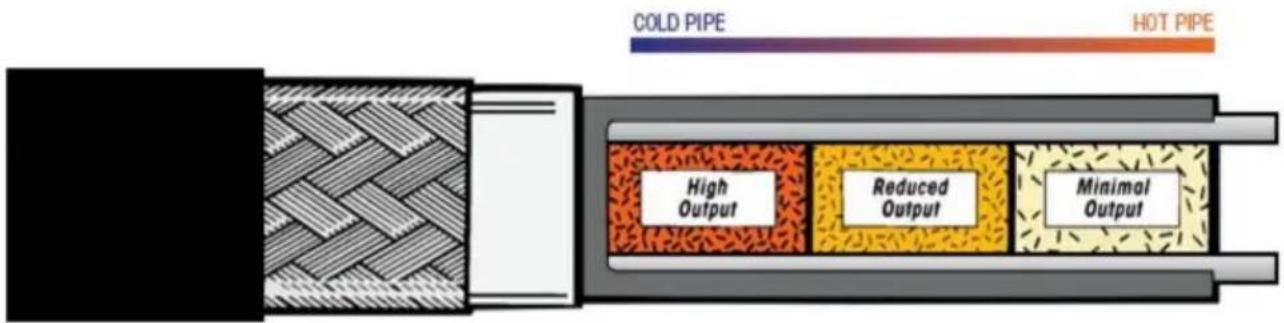

En speciell självreglerande kärna är i centrum för MLTV Kit. Denna kärna är ledande och anpassar sig efter omgivande temperaturer. När det är kallt

kabelns kärna har många ledande banor som genererar tillräckligt med värme för att hålla vatten flyter i röret.

När den omgivande temperaturen värms upp blir det färre ledande banor och mindre värme genereras. Denna självreglerande teknik säkerställer rätt mängd värme tillämpas, när och var det behövs.

Kabel för att förhindra frysning av rör. Förterminerad och självreglerande med stickpropp. Nominell EU: 9,8 watt/m vid 30 y, 16,4 watt/m vid 10 y, 240 VAC. NA: 3 Watt/ft vid 86yWatt/ft vid 50y, 120VAC.

MLTV Kit är konstruerad för att variera sin värmeeffekt med förändringar i omgivningen temperatur.

På grund av den självreglerande funktionen hos denna kabel kan MLTV Kit lindas över sig själv (överlappad), om nödvändigt, när den installeras på rör, ventiler eller flänsar. Skydda mot onödiga frusna eller sprängda vatten- och avloppsrör.

Reglerar automatiskt värmeeffekten för att spara energi.

Kan dubbleras och överlappas för enkel applicering.

Denna produkt styrs av en temperatursensor för att detektera temperaturen. Det börjar fungerar när temperaturen är under 6 ± 3 y (43±5 y) och slutar fungera när temperaturen är över 13 ± 3 y (55 ± 5 y). Lampan lyser endast när den är ansluten indikerar att strömmen är på och driften styrs av gradbrytaren.

TILLBEHÖR

Följ dessa 6 enkla steg för en bekymmersfri vinter.

1. Samla in applikationsinformation

• Bestäm om ditt rör är av plast eller metall. • Mät
  diametern på röret. • Mät längden på röret.
• Räkna ventilerna och tapparna.

2. Kontrollera strömförsörjningen

- Kontrollera att det finns ett eluttag inom 2m(EU)/3ft(NA) från skarvning plats på röret. • Det

rekommenderas att kretsen som förser värmekabeln har jordfel skydd; detta är obligatoriskt enligt elektrisk kod för vissa applikationer i många regioner. Rådfråga en elinspektör för att fastställa det specifika jordfelet krav för din applikation innan installation. Om du är osäker på att din kretsen har jordfelsskydd, kontakta en elektriker.

3. Granska temperaturvalstabellen • Hitta den

lägsta förväntade temperaturen

- Urvalsdiagram du planerar att använda.

Leta reda på rördiametern på ditt plast- eller metallrör i den temperaturtabellen.

4. Välj din kabelsats

- Se informationen du samlade in i steg 1. • Ta mättet på rörets längd.

- Lägg sedan till en fot (2,54 cm/1 tum) kabel för varje ventil eller tapp du räknade. • Sammanlagt denna information för att bestämma kabellängden i fot för MLTV Kit-kabeln kommer att behövas för

detta projekt. • Välj det MLTV Kit Pipe Freeze Prevention kit som bäst matchar din kabellängd i fot per urvalstabell för kit.

5. Ytterligare artiklar som krävs

• Rör/kabel måste täckas med 1/2" (1,27 cm/0,5 tum) glasfiber (eller motsvarande icke brandfarlig isolering). •

Använd glasfibertejp för att fästa kabeln på röret.

Produktinformation (NA-version)

Katalog Antal	Spänning /V	Uppvärmning Kabel Längd/FT (±2%)	Watt/m @50ÿ	Driva Sladd Längd/FT (±2%)	Maximal underhåll Temperaturÿ
5MLTV1-3	120	3	5	3	150
	120	6	55MLTV1-6	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120 150	18	5	3
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Produktinformation (EU-version)

Katalog SpänningAntal	/V	UppvärmningKabelLängd/	Watt/m@10ÿ	DrivaSladdLängd/m	MaximalunderhållTemperaturÿ
5MLTV2-6	230	m1,83	16.4	(±2%)2	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36,6	16.4	2	65

6. Termostatinstallation

- Termostaten (värmekabelns skarv) måste placeras tätt mot rör och säkras med glasfibertejp av god kvalitet. Termostaten ska vara placeras på den kallaste änden av röret och slå på och av kabeln för att ge ekonomisk drift.

Vi gör det enkelt att välja din kabel

Oskuggade val kan kör rakt längs röret.

TAPE

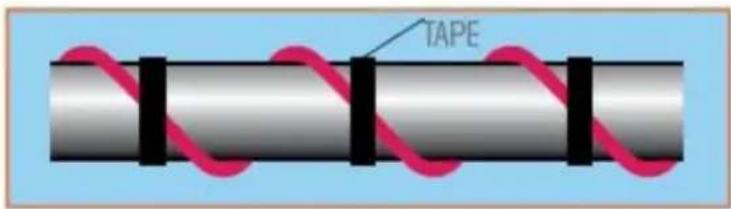

Djärva skuggade val måste vara jämnt spiralformad längs röret.

TAPE

Tabell "A" Lägsta förväntade temperatur: 0 °F (NA version)

	Plaströr			Metallrör
Diameter	1/2"(0,5 tum)	3/4"(0,75 tum)	1"(1 tum)	1/2"(0,5 tum)	3/4"(0,75 tum)	1"(1 tum)
Modell	Plaströrslängd			Metallrörslängd
3 fot	1,5-2,7 fot	1,5-2,4 fot	1,2-2,1 fot	1,5-2,7 fot	1,5-2,4 fot	1,2-2,1 fot
6 fot	3,0-5,4 fot	3,0-4,8 fot	2,4-4,2 fot	3,0-5,4 fot	3,0-5,4 fot	3,0-5,4 fot
9 fot	4,5-8,1 fot	4,5-7,2 fot	3,6-6,3 fot	4,5-8,1 fot	4,5-8,1 fot	4,5-8,1 fot
12 fot	8,1-11,4 fot	7,2-9,6 fot	6,3-8,1 fot	8,1-11,4 fot	8,1-11,4 fot	8,1-11,4 fot
15 fot	10,2-14,1 fot	9-12 fot	8,1-9,9 fot	10,2-14,1 fot	10,2-14,1 fot	10,2-14,1 fot
18 fot	13,5-17,1 fot	11,7-15,3 fot	9,9-13,5 fot	13,5-17,1 fot	13,5-17,1 fot	13,5-17,1 fot
24 fot	16,5-22,8 fot	15,3-20,4 fot	13,2-18 fot	16,5-22,8 fot	16,5-22,8 fot	16,5-22,8 fot
30 fot	20,7-28,5 fot	19,2-25,5 fot 16,5-22,5 fot		21,3-28,5 fot	21,3-28,5 fot	21,3-28,5 fot
40 fot	26,9-37,1 fot	25,3-37,3 fot 21,5-32,3 fot		26,9-37,1 fot	25,3-37,3 fot	21,5-32,3 fot
60 fot	39,9-59,1 fot	36,9-54,6 fot 31,2-47,1 fot		39,9-59,1 fot	39,9-59,1 fot	39,9-59,1 fot
80 fot	53,7-79,1 fot	50,6-74,5 fot 42,9-64,6 fot		53,7-79,1 fot	53,7-79,1 fot	53,7-79,1 fot
100 fot	66,7-99,2 fot	62,9-93,3 fot 53,0-80,6 fot		66,7-99,2 fot	66,7-99,2 fot	66,7-99,2 fot
120 fot	80,1-119,1 fot 75	2-112,7 fot 63,1-97,9 fot		80,1-119,1 fot 80,1-110,1 fot 80,1-119,1 fot

Tabell “B” Lägsta förväntade temperatur: -20 °F (NA version)

				MetallrörPlaströr
Diameatt ha	1/2"(0,5 tum)	3/4"(0,75 tum)	1"(1 tum)	1/2"(0,5 tum)	3/4"(0,75 tum)	1"(1 tum)
Modell				MetallrörslängdPlaströrslä
3 fot	1,5-2,7 fot	1,5-2,4 fot	1,2-2,1 fot	1,5-2,7 fot	1,5-2,4 fot	1,2-2,1 fot
6 fot	2,4-3,6 fot	2,4-3,3 fot	2,4-3 fot 3,0-5,4 fot	2,0-5,4 fot		3,0-5,4 fot
9 fot	3,6-5,4 fot	3,3-4,5 fot	3-3,6 fot	4,5-8,1 fot	4,5-7,2 fot	3,6-6,3 fot
12 fot	5,4-7,2 fot	4,5-6,3 fot	3,6-5,7 fot	8,1-11,4 fot	7,2-10,5 fot	6,3-9,6 fot
15 fot	7,2-9,0 fot	6,3-8,1 fot	5,1-7,2 fot	10,2-14,1 fot	9,3-13,2 fot	8,1-12,3 fot
18 fot	9,0-11,91 fot	8,1-9,9 fot	7,2-9,0 fot	13,5-17,1 fot	12,6-16,2 fot	11,7-13,5 fot
24 fot	11,7-15,6 fot	9,9-13,2 fot	9,0-12,0 fot	17,1-22,8 fot	16,2-21,6 fot	13,5-18 fot
30 fot	15,6-19,8 fot	13,2-17,4 fot	12,0-15,3 fot	22,8-29,4 fot	21,6-27,3 fot	18,0-22,8 fot
40 fot	26,9-37,1 fot	25,3-37,3 fot	21,5-32,3 fot	26,9-37,1 fot	25,3-37,3 fot	21,5-32,3 fot
60 fot	30,0-40,8 fot	26,4-35,4 fot	22,8-31,2 fot	44,7-59,4 fot	41,1-54,6 fot	34,5-46,5 fot
80 fot	43,5-54,7 fot	37,8-47,0 fot	33,3-41,9 fot	63,4-79,4 fot	58,2-73,0 fot	49,6-62,4 fot
100 fot	54,4-68,4 fot	47,1-58,8 fot	72,4-90,t	79,9-99,4 fot		62,2-77,8 fot
120 fot	64,8-82,1 fot	56,5-70,6 fot	50,5-63,1 fot	95,9-119,3 fot	86,9-108,8 fot	74,6-93,4 fot

Tabell “A” Lägsta förväntade temperatur: -18ÿ (EU -version)

	Plaströr			Metallrör
Diametär	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)
Modell Plaströr Längd				Metallrörslängd
1,83m 0,92-1,65m 0,92-1,5m 0,73-1,3m			0,92-1,65m 0,92-1,65m 0,92-1,65m	0,92-1,65m 0,92-1,65m	0,92-1,65m	0,92-1,65m
3,7m 2,5-3,5m 2,2-3m			2m-2,5m 2,5-3,5m		2,5-3,5m 2,5-3,5m
5,5 m 4,2-5,3 m		11,7-15,3 fot	9,9-13,5 fot 4,2-5,3 m		4,2-5,3m 4,2-5,3m
18,3m	12.2-18.02m	11.25-16.64m	9.51-14.36m	12.2-18.02m	12.2-18.02m	12.2-18.02m
24,4 m 53,7-79,1 fot 15,42-22,7 13,1-19,7 m				16.37-24.11 m	16.37-24.11 m	16.37-24.11 m
36,6 m	24.41-36.3m	22.92-34.35 m	19.23-29.84m	24.41-36.3m	24.41-36.3m	24.41-36.3m

Tabell "B" Lägsta förväntade temperatur: -29 ÿ (EU-version)

	Plaströr			Metallrör
Diameter	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)
Modell	Plaströrslängd Metallrörslängd
1,83m 0,73-1,1m 0,73-1m			0,73-0,92 m 0,92-1,65 m 0,92-1,65 m 0,92-1,65 m
3,7 m 1,65-2,2 m 1,37-1,92 m 1,1-1,74 m				2,5-3,5 m	7,2-10,5 fot	6,3-9,6 fot
5,5 m	2,74-3,63 m	2,45-3,02 m 2,2-2,74 m		4,11-5,21 m 3,84-4,94 m 3,57-4,11 m
18,3m 9,1-12,4m 8-10,8m			6,9-9,5 m	13,6-18,1m 12,5-16,6m 10,5-14,2m
24,4m	13,3-16,67 m	11.5-14.32 m	10.15-12.77 m	19,32-24,2m	17.74-22.25 m	15.12-19.02 m
36,6m 20,85-25m		17,2-21,52 m	15,4-19,23m	29,23-36,36 m	26,5-33,2m 22,73-28,5m

Exempel:

1. Om lägsta förväntade temperatur: -29 y (-20 y), välj Tabell "B"
2. Om rörets material är plast och rörets diameter är 1/2"

(1,27 cm/0,5 tum), och rörets längd är mellan 0,73-0,1,1 m (2,4-3,6 fot).

1. Sedan väljer vi Model 1,83m(6ft).

Detta system kan installeras med förtroende för att det kommer att fungera i flera år utan kräver service. Alla komponenter är gjorda av material av högsta kvalitet och är testas under kritiska punkter i tillverkningsprocessen.

Termostaten (värmekabelns skarv) måste placeras tätt mot

rör och säkras med glasfibertejp av god kvalitet. Termostaten ska vara

placeras på den kallaste änden av röret och slå på och av kabeln för att ge ekonomisk drift.

Allmänna krav

ÿ MLTV värmekablar kan användas på metall- och plastvattenrör (t.ex PEX-rörledning, PVC-rörledning), men inte på flexibla vinylslangar (som trädgård slangar).

ÿ MLTV värmekablar är inte avsedda att användas inuti några rör, för frysning skydd av andra vätskor än vatten, eller för användning på klassificerade farliga platser.

ÿ Installera med minst 1/2" brandsäker, vattentät värmeisolering.

ÿ Använd aldrig på några rör som kan överstiga 65 ÿ (150 ÿ).

ÿ Du kan installera produktkontakten på uttaget eller regulatorn. Men det kan inte förändra eller skada värmekabeln.

ÿ Använd inte inuti röret, kan endast användas utanför röret.

ÿ Använd inte rörvärmekabel för avisning av tak och rännor.

ÿ Använd inte genom att gräva ner under jord.

ÿ Tejp kan användas direkt på polyetenrör, men elektrisk tejp kan inte begagnad.

ÿ Installera endast på tillgängliga platser; installera inte bakom väggar eller där kabeln skulle döljas.

ÿ Dra inte värmekabeln genom väggar, tak eller golv.

ÿ Anslut endast till jordfelsskyddade uttag som har installerats i

i enlighet med alla rådande nationella och lokala koder och standarder och är skyddad från regn och annat vatten.

Elektriska koder

Artiklarna 422 och 427 i National Electrical Code (NEC) och del 1, avsnitt 62

i Canadian Electrical Code (CEC), reglerar installationen av MLTV-uppvärmning kabel för rörfrysskydd och måste följas.

Viktigt: För att Xuhui-garantin ska vara giltig måste du följa alla

krav som beskrivs i dessa riktlinjer.

All värme- och designinformation som tillhandahålls här är baserad på en "standard" installation med värmekabel fäst i ett isolerat rör.

Bestäm vilken MLTV värmekabel du behöver för rörfrysning skydd:

Lägg till 1 fot till din rörlängd för varje ventil eller tapp på ditt rörsystem.

Den lägsta utomhustemperaturen är -18ÿ(0ÿ), behöver minst 1/2" tjocklek

vatten

Varning Risk för brand och stötar. Denna produkt är en elektrisk enhet som måste vara installeras korrekt för att säkerställa korrekt funktion och för att förhindra stötar eller brand. Läsa dessa viktiga varningar och följ noggrant alla installationsinstruktioner.

ÿ När den används med icke-metalliska ledningar/rör, är mjukningstemperaturen för den Icke-metallisk ledning/rör ska vara större än 85 ÿ (185 ÿ).

ÿ För att minimera risken för brand från ihållande elektrisk ljusbåge om uppvärmningen kabeln är skadad eller felaktigt installerad, och för att uppfylla kraven i Xuhui agentur certifieringar, och nationella elektriska koder, jordfelsutrustning skydd måste användas på varje värmekabelgrenkrets. Bågbildning kanske inte är det stoppas av konventionellt kretsskydd.

ÿ Använd endast brandbeständig isolering för tillämpningar för skydd mot frysning av rör material som förformat skum eller glasfiber.

ÿ Skada inte värmekabeln och nätsladden eller kontakten. Ta bort eventuella skadade kablar från service omedelbart.

ÿ Använd inga tråd- eller metallklämmor för att fästa kabeln i röret. Använda glasfibertejp (1/2 tum bred till 1 tum bred).

ÿ Installera inte värmekabeln under någon takbeläggning för tak och ränna avisning.

ÿ Lämna dessa installationsinstruktioner till användaren för framtida referens.

Installation

1. Förbered installationen.

ÿ Förvara värmekabeln på en ren, torr plats.

ÿ Komplett rörtryckstest.

ÿ Innan du installerar kabeln, ta bort alla vassa ytor på röret som kan skada värmekabeln.

ÿ Granska MLTV värmekabeldesign och jämför med material som tas emot till verifiera att du har rätt MLTV värmekabel.

ÿ Gå igenom systemet och planera dragningen av MLTV-värmekabeln på röret.

ÿ Värmekablar kan installeras på ett korsöverlappande sätt i områden med lägre temperaturer, såsom ventiler, flänsar, etc (Figur 1).

Termostatinstallation Se detaljer i nr 6 nedan 12 inches Tape or cable ties heating cable 1/2 in insulation Waterproof covering Pipe label End view

2. Placera och fäst värmekabeln på röret.

ÿ Se till att alla rör som ska spåras är torra.

ÿ För rak spårning, installera värmekabeln på en nedre halva av röret; för till exempel i läget klockan 4 eller 8.

ÿ Se till att installera den extra värmekabel som krävs för ventiler, flänsar etc. som visas i figur 1 och 2.

y När designen kräver spiral, börja med att hänga upp en ögla var 10 fot som visas i figur 2. För att bestämma slinglängden, dividera MLTV-längden med din rörlängd och multiplicera med 10. Till exempel, om du använder en 15,24 m (50 fot) MLTV på ett 40 fots rör, lämna en 3,66 m (12 fot) slinga av värmekabel vid varje 3,1 m (10 fot) sektion av rör. Ta tag i öglan i mitten och linda den runt röret. Jämna ut avståndet mellan spiralerna genom att skjuta lindningarna längs röret. Använda glasfiber tejp för att fästa mitten av öglan till röret.

ÿ Fäst MLTV värmekabel till röret med 1-fots intervaller med glasfiber appliceringstejp eller buntband av nylon. Använd inte vinyltejp, tejp, metallband eller tråd.

ÿ Om överflödig kabel finns kvar i änden av röret, dubbla den tillbaka längs röret.

3. Kontrollera installationen.

ÿ Innan du installerar värmeisolering, se till att värmekabeln är fri från mekaniska skador (från skärsår, klämmor, etc.) och termiska skador (från lödning, överhettning, etc.).

ÿ Ett pålitligt MLTV-system är beroende av korrekt installerat och torrt, väderbeständigt värmeisolering.

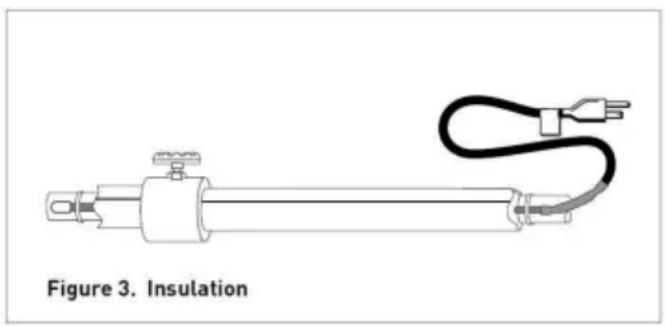

ÿ Se till att minst 1/2" av förformat skum eller motsvarande värmeisolering är används och att alla rördragningar, inklusive ventiler, skarvar och vägggenomföringar, har blivit helt isolerad som visas i figur 3.

ÿ För skydd till -29ÿ(-20ÿ), använd 1" tjock isolering.

ÿ Installera isoleringen på rörledningen så snart som möjligt för att minimera potentialen för mekanisk skada efter installation.

ÿ Se till att MLTV-etiketten är synlig på utsidan av värmeisoleringen.

5. Avsluta installationen.

ÿ För att förhindra skador på värmekabeln eller sladden, fäst nätsladden (kall bly) med glasfibertejp som visas i figur 4.

ÿ Två etiketter som indikerar närvaron av elektrisk rörvärmekabel ingår med värmekabeln. Fäst de två "Electric Traced"-etiketterna på den yttre ytan av rörisoleringen med lämpliga intervaller för att indikera närvaron av MLTV elektrisk värmekabel.

6. Termostatinstallation

Termostaten (värmekabelns skarv) måste placeras tätt mot rör och säkras med glasfibertejp av god kvalitet. Termostaten ska vara placeras på den kallaste änden av röret och slå på och av kabeln för att ge ekonomisk drift.

7. Starta systemet.

ÿ Xuhui rekommenderar att systemet testas pr avsnittet "Kabeltestning och underhåll" nedan.

ÿ Anslut värmekabeln till ett jordfelsskyddat utlopp.

ÿ Kontrollera strömbrytaren för att verifiera strömmen till kabel.

ÿ Stående vatten i röret ska kännas varmt inom en timme.

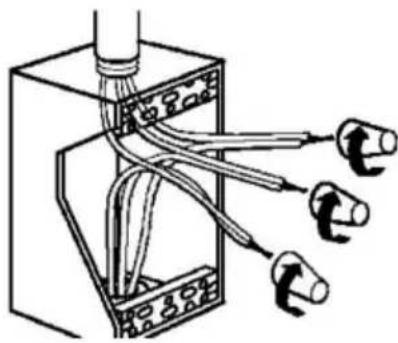

ÿ För MLTV med nätsladd men utan kontakt, med CE-certifierad eller UL-listad Typ 4X kopplingsdosa och utloppsbussning och trådmuttrar (lämplig för 12 till 18AWG trådstorlek), anslut de svarta och vita kallkablarna till både fasledningar och grön kall leder till mark.

ÿ Kontrollera strömbrytaren för att verifiera ström till kabeln.

Varning: Koppla ur kretsen före service.

Kabelprovning och underhåll

Använd en 500 Vdc megohmmeter, kontrollera isolationsresistansen mellan båda de rektangulära (ström- eller svartvita) stiften på kontakten och den runda (jord eller grön tråd) stift efter installation av värmekabeln. Minsta läsning bör vara 50 megaohm.

Registrera de ursprungliga värdena för varje krets och jämför efterföljande avläsningar tas under regelbundna underhållsscheman till de ursprungliga värdena.

Om avläsningarna faller under 50 megaohm, byt ut MLTV-kabeln mot en ny enhet. Do försök inte reparera enheten.

Varning: Brand- och chockrisk.

Skadad värmekabel kan orsaka elektriska stötar, ljusbågar och brand. Gör inte det försök att reparera eller aktivera skadad värmekabel. Ta bort den på en gång och ersätt med en ny längd.

Felsökning

Symptom	Troliga orsaker	Korrigerande åtgärd
Uppvärmningkabelfungerar inte	Ingen spänning.Strömbrytaresnubblade.	Kontrollera strömbrytaren.Se till att inte för många kablar eller annat apparater anslutna till densamma kretsByt rätt storlek på strömbrytarenför värmekabeln.
Rör eller takfryst	Ström på uppvärmningkabel för sent	Ström på värmekabel före tempner till 0 (32 ) och låt det fungeralåg temp.

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
