5MLTV2-60 - Heizkabel Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Selbstregulierendes Heizkabel
Marke	Vevor
Modell	5MLTV2-60
Versorgungsspannung	230 V AC
Lineare Leistung	16,4 W/m bei 10 °C
Heizkabellänge	18,3 m
Länge des Netzkabels	2 m
Maximale Betriebstemperatur	65 °C
Starttemperatur	Unter 6 °C
Abschalttemperatur	Über 13 °C
Technologie	Selbstregulierend: Passt die Leistung je nach Umgebungstemperatur an
Kompatible Rohrmaterialien	Metall, Kunststoff (PE, PVC) — Nicht an flexiblen Vinylschläuchen verwenden
Anwendungen	Frostschutz von Rohrleitungen (Rohraußenfläche)
Im Lieferumfang enthaltenes Zubehör	Glasfaserband, Aufkleber „Electric Traced“
Erforderlicher elektrischer Schutz	Steckdose mit Fehlerstromschutzschalter (GFCI)
Empfohlene Isolationsstärke	Mindestens 1/2 Zoll (1,27 cm), 1 Zoll bei -29 °C
Installationsmethode	Gerade oder spiralförmige Verlegung, Überlappung erlaubt
Nutzungsbedingungen	Nicht vergraben, nicht in Rohren verwenden, nicht zur Dach-/Rinnentaueisung
Normen	Entspricht den Artikeln NEC 422/427 und CEC Teil 1 Abschnitt 62
Garantie	Über die Vevor-Website (elektronisches Zertifikat)
Wartung	Isolationswiderstandstest (mindestens 50 MΩ) mit 500 V Gleichspannungs-Megger

Häufig gestellte Fragen - 5MLTV2-60 Vevor

Wie installiere ich das Heizkabel an einem Rohr?

Befestigen Sie das Kabel mit Glasfaserband (kein Isolierband oder Metalldraht) am Rohr. Platzieren Sie den Thermostat am kältesten Ende des Rohrs. Wickeln Sie das Kabel bei Bedarf spiralförmig, um die Wärme zu verteilen. Isolieren Sie das Rohr anschließend mit mindestens 1/2 Zoll feuerbeständiger Isolierung.

Kann ich dieses Kabel an Kunststoffrohren verwenden?

Ja, das Kabel ist mit Kunststoffrohren (PE, PVC) und Metallrohren kompatibel. Verwenden Sie es nicht an flexiblen Vinylschläuchen (Gartenschläuchen).

Wie hoch ist der Gesamtstromverbrauch des Modells 5MLTV2-60?

Die lineare Leistung beträgt 16,4 W/m bei 10 °C. Für 18,3 m ergibt sich eine Gesamtleistung von etwa 300 W (16,4 x 18,3). Der tatsächliche Verbrauch variiert je nach Umgebungstemperatur durch die Selbstregulierung.

Kann das Heizkabel überlappt werden?

Ja, dank der selbstregulierenden Technologie kann das Kabel an Ventilen, Flanschen oder anderen Stellen überlappt werden, ohne Überhitzungsgefahr.

Was tun, wenn das Heizkabel beschädigt ist?

Versuchen Sie nicht, ein beschädigtes Kabel zu reparieren. Ersetzen Sie es sofort durch eine neue Einheit. Ein beschädigtes Kabel kann elektrischen Schlag, Lichtbögen oder Brand verursachen.

Wie teste ich das Kabel nach der Installation?

Verwenden Sie ein 500 V Gleichspannungs-Megger, um den Isolationswiderstand zwischen den Phasenleitern (schwarz und weiß) und der Erde (grün) zu messen. Der Messwert sollte mindestens 50 MΩ betragen. Notieren Sie die Werte für künftige Referenz.

Welche Wärmeisolierung soll ich verwenden?

Verwenden Sie eine feuerbeständige Isolierung wie vorgeformten Schaumstoff oder Glaswolle, mit einer Mindestdicke von 1/2 Zoll (1,27 cm). Für Temperaturen bis -29 °C verwenden Sie 1 Zoll Dicke.

Kann ich das Kabel in einem Rohr installieren?

Nein, dieses Kabel ist nur für die Installation außerhalb von Rohren vorgesehen. Installieren Sie es niemals in einem Rohrinneren.

Wie funktioniert die Selbstregulierung?

Der leitfähige Kern des Kabels ändert die Anzahl der leitfähigen Pfade je nach Temperatur: Je kälter es ist, desto mehr Pfade gibt es und desto mehr Wärme wird erzeugt. Umgekehrt sinkt die Leistung bei steigender Temperatur automatisch, was Energie spart.

Wo finde ich technischen Support und Garantie?

Der technische Support und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG 5MLTV2-60 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ROHRHEIZKABEL

MODELL:

NA-VERSION: 5MLTV1-3, 5MLTV1-9, 5MLTV1-12, 5MLTV1-15,

5MLTV1-40, 5MLTV1-6, 5MLTV1-18, 5MLTV1-24, 5MLTV1-30,

5MLTV1-60, 5MLTV1-80, 5MLTV1-100, 5MLTV1-120

EU-VERSION: 5MLTV2-6, 5MLTV2-12, 5MLTV2-18, 5MLTV2-60,

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeuten nicht unbedingt, dass sie alle Kategorien von Werkzeugen abdecken, die wir anbieten. Wir bitten Sie, sorgfältig zu überprüfen,

alle Kategorien von Werkzeugen, die wir anbieten. Wir bitten Sie, sorgfältig zu überprüfen

Wenn Sie eine Bestellung bei uns aufgeben, wenn Sie tatsächlich sparen

VEVOR®

VEVOR®

ROHRHEIZKABEL

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Information

Im Zentrum des MLTV Kits befindet sich ein spezieller selbstregulierender Kern. Dieser Kern ist leitfähig und passt sich den Umgebungstemperaturen an. Bei Kälte wird der

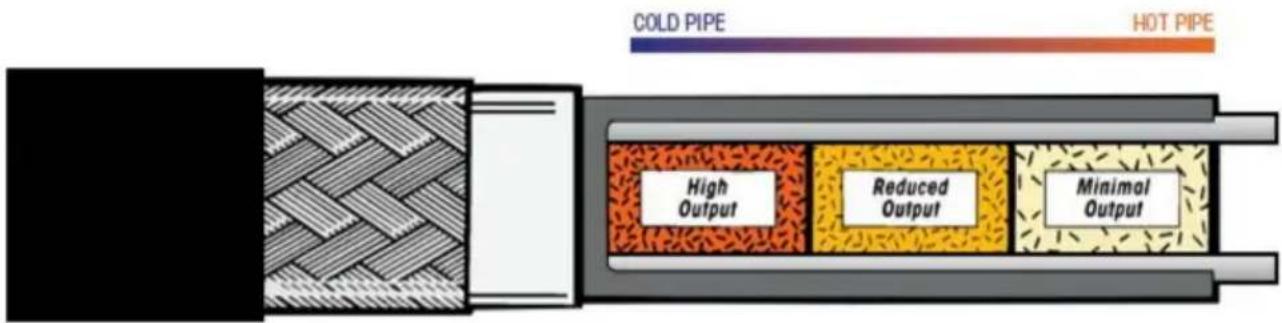

Der Kern des Kabels hat viele leitfähige Pfade, die genug Wärme erzeugen, um Wasser im Rohr fließend zu halten.

Wenn sich die Umgebungstemperatur erwärmt, gibt es weniger leitende Pfade und es wird weniger Wärme erzeugt. Diese selbstregulierende Technologie sorgt dafür, dass die richtige Wärmemenge angewendet wird, wann und wo sie benötigt wird.

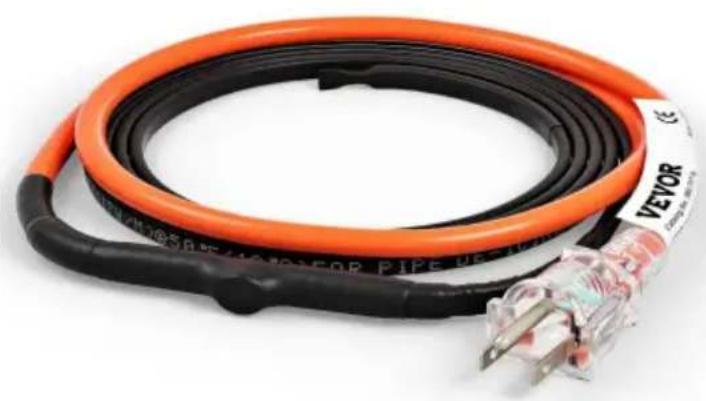

Rohrfrostschutzkabel. Vorkonfektioniert und selbstregulierend mit Stecker.

Nennwerte EU: 9,8 Watt/m bei 30 °C, 16,4 Watt/m bei 10 °C, 240 VAC. NA: 3 Watt/ft bei 86 °F, 5 Watt/ft bei 50 °F, 120 V Wechselstrom.

Das MLTV Kit ist so konstruiert, dass es seine Wärmeabgabe an Änderungen der Umgebungstemperatur anpasst.

Aufgrund der selbstregulierenden Funktion dieses Kabels kann das MLTV Kit über sich selbst gewickelt werden (überlappend), z.B. bei der Montage an Rohren, Ventilen oder Flanschen.

Schützen Sie sich vor unnötig eingefrorenen oder geplatzten Wasser- und Abflussrohren.

Reguliert automatisch die Wärmeabgabe, um Energie zu sparen.

Kann zur einfacheren Anwendung verdoppelt und überlappt werden.

Betriebstemperaturbereich des Produkts

Dieses Produkt wird durch einen Temperatursensor gesteuert, der die Temperatur erkennt. Es startet und arbeitet, wenn die Temperatur unter 6 ± 3 °C (43 ± 5 °F) liegt, und hört auf zu arbeiten, wenn die Temperatur über 13 ± 3 °C (55 ± 5 °F) liegt. Das Licht leuchtet nur, wenn es eingesteckt ist, zeigt das Einschalten an, und der Betrieb wird über einen Gradschalter gesteuert.

ZUBEHÖR

Befolgen Sie diese 6 einfachen Schritte für einen sorgenfreien Winter.

1. Bewerbungsinformationen sammeln

• Bestimmen Sie, ob Ihr Rohr aus Kunststoff oder Metall ist.
• Messen Sie den Durchmesser des Rohrs.

Messen Sie die Länge des Rohrs. • Zählen

Sie die Ventile und Hähne.

2. Überprüfen Sie die Stromversorgung

• Stellen Sie sicher, dass innerhalb von 2 m (EU)/3 ft (NA) der Spleißstelle eine Steckdose verfügbar ist Position auf dem Rohr.
• Es wird empfohlen, dass der Stromkreis, der das Heizkabel versorgt, einen Erdschluss hat Schutz; dieser ist durch die Elektrovorschriften für einige Anwendungen in vielen Regionen. Wenden Sie sich an einen Elektroinspektor, um den spezifischen Erdschluss zu bestimmen Anforderungen für Ihre Anwendung vor der Installation. Wenn Sie nicht sicher sind, ob Ihre Der Stromkreis verfügt über einen Erdschlussschutz. Wenden Sie sich an einen Elektriker.

3. Überprüfen Sie die Temperaturauswahltabelle •

Suchen Sie die niedrigste erwartete Temperatur

- Auswahltabelle, die Sie verwenden möchten.

Suchen Sie in dieser Temperaturtabelle den Rohrdurchmesser Ihres Kunststoff- oder Metallrohrs.

4. Wählen Sie Ihr Kabelset

• Ziehen Sie die Informationen zu Rate, die Sie in Schritt 1 gesammelt haben. • Messen Sie die Länge des Rohrs.

- Fügen Sie dann einen Fuß (2,54 cm/1 Zoll) Kabel für jedes Ventil oder jeden Hahn hinzu, den Sie gezählt haben. • Addieren Sie diese Informationen, um die Kabellänge in Fuß des MLTV-Kit-Kabels zu bestimmen, das Sie für dieses Projekt benötigen. •

Wählen Sie das MLTV Kit Pipe Freeze Prevention Kit, das am besten zu Ihrem

Kabellänge in Fuß gemäß Kit-Auswahltabelle.

5. Zusätzlich benötigte Artikel

- Rohr/Kabel müssen mit 1/2" (1,27 cm/0,5 Zoll) Fiberglas (oder gleichwertigem Material) ummantelt sein. nicht brennbare Isolierung).

Verwenden Sie Glasfaserband, um das Kabel am Rohr zu befestigen.

Produktinformationen (NA-Version)

Katalog Nummer	Stromspannung /V	Heizung Länge/ FT (±2 %)	Watt/m bei 50y	Leistung KabelKabel Länge/FT (±2 %)	Maximal Wartung Temperatury
5MLTV1-3	120	3	5	3	150
5MLTV1-6	120	6	5	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120	18	5	3	150
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Produktinformationen (EU-Version)

Katalog Nummer	Stromspannung /V	Heizung Kabel Länge/	Watt/m @10ÿ	Leistung Kabel Länge/m	Maximal Wartung Temperaturÿ
5MLTV2-6	230	M 1,83	16.4	(±22%)	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36,6	16.4	2	65

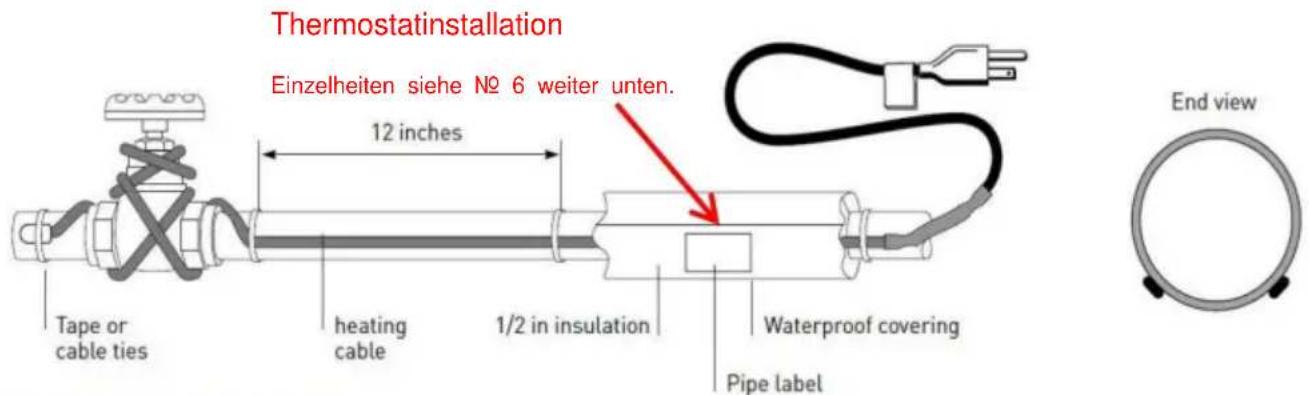

6. Thermostatinstallation

- Der Thermostat (die Verbindung des Heizkabels) muss dicht am Rohr und mit hochwertigem Glasfaserband gesichert. Der Thermostat sollte am kältesten Ende des Rohres platziert und schalten Sie das Kabel ein und aus, um wirtschaftlicher Betrieb.

Wir machen es Ihnen leicht, Ihr Kabel auszuwählen

Nicht schattierte Auswahlen können gerade entlang des Rohres verlaufen.

Fettgedruckte Auswahl

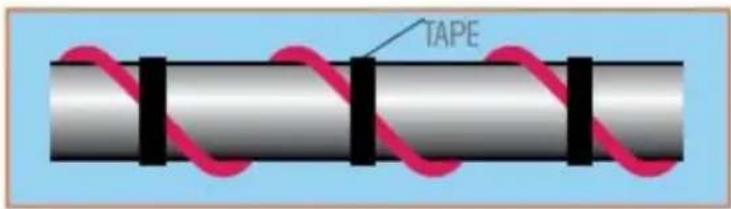

muss gleichmäßig spiralförmig sein entlang des Rohres.

Tabelle „A“ Niedrigste erwartete Temperatur: 0 °F (NA-Version)

	Kunststoffrohr			Metallrohr
Durchmesser	1/2"(0,5 Zoll)	3/4"(0,75 Zoll)	1"(1 Zoll)	1/2"(0,5 Zoll)	3/4"(0,75 Zoll)	1"(1 Zoll)
Modell				MetallrohrlängeLänge des
3 Fuß	1,5-2,7 Fuß	1,5-2,4 Fuß	1,2-2,1 Fuß	1,5-2,7 Fuß	1,5-2,4 Fuß	1,2-2,1 Fuß
6 Fuß	3,0-5,4 Fuß	3,0-4,8 Fuß	2,4-4,2 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß
9ft	4,5-8,1 Fuß	4,5-7,2 Fuß	3,6-6,3 Fuß	4,5-8,1 Fuß	4,5-8,1 Fuß	4,5-8,1 Fuß
12 Fuß	2,5-3,5 m	7,2-9,6 Fuß	6,3-8,1 Fuß	2,5-3,5 m	2,5-3,5 m	2,5-3,5 m
15 Fuß	10,2-14,1 Fuß	9-12 Fuß	8,1-9,9 Fuß	10,2-14,1 Fuß	10,2-14,1 Fuß	10,2-14,1 Fuß
18 Fuß	13,5-17,1 Fuß	11,7-15,3 Fuß	9,9-13,5 Fuß	13,5-17,1 Fuß	13,5-17,1 Fuß	13,5-17,1 Fuß
24 Fuß	16,5-22,8 Fuß	15,3-20,4 Fuß	13,2-18 Fuß	16,5-22,8 Fuß	16,5-22,8 Fuß	16,5-22,8 Fuß
30 Fuß	20,7-28,5 Fuß	19,2-25,5 Fuß 16,5-22,5 Fuß		21,3-28,5 Fuß	21,3-28,5 Fuß	21,3-28,5 Fuß
40 Fuß	26,9-37,1 Fuß	25,3-37,3 Fuß 21,5-32,3 Fuß		26,9-37,1 Fuß	25,3-37,3 Fuß	21,5-32,3 Fuß
60ft	39,9-59,1 Fuß	36,9-54,6 Fuß 31,2-47,1 Fuß		39,9-59,1 Fuß	39,9-59,1 Fuß	39,9-59,1 Fuß
80 Fuß	53,7-79,1 Fuß	50,6-74,5 Fuß 42,9-64,6 Fuß		53,7-79,1 Fuß	53,7-79,1 Fuß	53,7-79,1 Fuß
100 Fuß	66,7-99,2 Fuß	62,9-93,3 Fuß 53,0-80,6 Fuß		66,7-99,2 Fuß	66,7-99,2 Fuß	66,7-99,2 Fuß
120 Fuß	80,1-119,1 Fuß 75,2-112,7 Fuß 63,1-97,9 Fuß			80,1-119,1 Fuß 80,1-110,1 Fuß 80,1-119,1 Fuß		Fuß

Tabelle „B“ Niedrigste erwartete Temperatur: -20 °F (NA-Version)

	Kunststoffrohr			Metallrohr
Diame haben	1/2"(0,5 Zoll)	3/4"(0,75 Zoll)	1"(1 Zoll)	1/2"(0,5 Zoll)	3/4"(0,75 Zoll)	1"(1 Zoll)
Modell	Länge des Kunststoffrohrs Metallrohrlänge
3 Fuß	1,5–2,7 Fuß	1,5-2,4 Fuß	1,2–2,1 Fuß	1,5–2,7 Fuß	1,5-2,4 Fuß	1,2–2,1 Fuß
6 Fuß	2,4–3,6 Fuß	2,4-3,3 Fuß	2,4-3 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß
9ft	3,6-5,4 Fuß	3,3–4,5 Fuß	3–3,6 Fuß	4,5-8,1 Fuß	4,5-7,2 Fuß	3,6-6,3 Fuß
12 Fuß	5,4-7,2 Fuß	4,5-6,3 Fuß	3,6–5,7 Fuß	2,5-3,5 m 6,3–9,6	Fuß 7,2–10,5 Fuß
15 Fuß	7.2-9.0ft	6,3-8,1 Fuß	1,5 – 2,2 m	10,2-14,1 Fuß	9,3-13,2 Fuß	2,5-3,8 m
18 Fuß	9,0-11,91 Fuß	8,1–9,9 Fuß	7.2-9.0ft	13,5-17,1 Fuß	12,6-16,2 Fuß	11,7–13,5 Fuß
24 Fuß	11,7–15,6 Fuß	3-4 m	9.0-12.0ft	17,1-22,8 Fuß	16,2–21,6 Fuß	13,5-18 Fuß
30 Fuß	15,6-19,8 Fuß	13,2–17,4 Fuß	12,0–15,3 Fuß 22	8–29,4 Fuß	21,6-27,3 Fuß	18,0-22,8 Fuß
40 Fuß	26,9-37,1 Fuß	25,3-37,3 Fuß	21,5-32,3 Fuß 26,9	9-37,1 Fuß	25,3-37,3 Fuß	21,5-32,3 Fuß
60ft	30,0-40,8 Fuß	26,4–35,4 Fuß	22,8–31,2 Fuß 44	7–59,4 Fuß	41,1–54,6 Fuß	34,5–46,5 Fuß
80 Fuß	43,5–54,7 Fuß	37.8-47.0ft 33.3	41.9ft 63.4-79.4ft		58.2-73.0ft	15-19 m
100 Fuß	54,4-68,4 Fuß	47,1-58,8 Fuß	42,1 Fuß – 52,6 FußT	79,9-99,4 Fuß	72,4–90,7 Fuß	62,2-77,8 Fuß
120 Fuß	64,8-82,1 Fuß	56,5–70,6 Fuß	50,5–63,1 Fuß 95	9–119,3 Fuß 86,9	108,8 Fuß	74,6-93,4 Fuß

Tabelle „A“ Niedrigste erwartete Temperatur: -18 °C (EU-Version)

	Kunststoffrohr			Metallrohr
Durchmesser Ist	1/2”(1,27 cm)	3/4”(1,91 cm)	1”(2,54 cm)	1/2”(1,27 cm)	3/4”(1,91 cm)	1”(2,54 cm)
Modell Kunststoffrohrlänge				Metallrohrlänge
1,83 m 0,92–1,65 m 0,92–1,5 m 0,73–1,3 m 0,92–1,65 m 0,92–1,65 m 0,92–1,65 m
3,7m 2,5-3,5m 2,2-3m			2m-2,5m 2,5-3,5m	2,5–3,5 m 2,5–3,5 m
5,5m 4,2-5,3m	11,7–15,3 Fuß	9,9–13,5 Fuß 4,2–5,3 m		4,2–5,3 m 4,2–5,3 m
18,3 m	12.2-18.02M	11,25-16,64m	9,51-14,36M	12.2-18.02M	12.2-18.02M	12.2-18.02M
24,4 m 53,7–79,1 Fuß 15,42–22,7 13,1–19,7 m				16,37-24,11 m	16,37-24,11 m	16.37-24.11M
36,6 m	24,41-36,3M	22,92-34,35 m	19,23-29,84M	24,41-36,3M	24,41-36,3M	24,41-36,3M

Tabelle „B“ Niedrigste erwartete Temperatur: -29 °C (EU-Version)

	Kunststoffrohr			Metallrohr
Durchmesser	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)
Modell	Länge des Kunststoffrohrs			Metallrohrlänge
1,83 m 0,73-	1,1 m 0,73-1 m		0,73–0,92 m 0,92-1,65 m 0,92–1,65 m 0,92–1,65 m
3,7 m 1,65-	2,2 m 1,37–1,92 m 1,1–1,74 m			2,5-3,5 m	7,2–10,5 Fuß	6,3–9,6 Fuß
5,5 m	2,74-3,63 m	2,45–3,02 m 2,2–2,74 m		4,11–5,21 m 3,84–4,94 m 3,57–4,11 m
18,3 m 9,1–	12,4 m 8–10,8 m		6,9–9,5 m	13,6–18,1 m, 12,5–16,6 m, 10,5–14,2 m
24,4 m	13,3-16,67M	11,5-14,32M	10.15-12.77M	19,32–24,2 m	17,74-22,25M	15.12-19.02M
36,6 m 20,85-	25 m	17,2-21,52 m	15,4–19,23 m	29,23-36,36 m	26,5–33,2 m 22,73–28,5 m

Beispiel:

1. Wenn die niedrigste erwartete Temperatur -29 °C (-20 °F) beträgt, wählen Sie Tabelle „B“
2. Wenn das Material des Rohrs Kunststoff ist und der Rohrdurchmesser 1/2 Zoll beträgt (1,27 cm) und die Rohrlänge zwischen 0,73–1,1 m (2,4–3,6 Fuß) liegt.
3. Dann wählen wir Modell 1,83 m (6 Fuß).

Dieses System kann mit der Gewissheit installiert werden, dass es jahrelang funktioniert, ohne wartungsbedürftig zu sein. Alle Komponenten sind aus hochwertigem Material gefertigt und an kritischen Punkten im Herstellungsprozess getestet.

Der Thermostat (die Verbindung des Heizkabels) muss dicht am Rohr und mit hochwertigem Glasfaserband gesichert werden. Der Thermostat sollte am kältesten Ende des Rohres platziert werden und das Kabel ein- und ausschalten, um einen wirtschaftlichen Betrieb zu gewährleisten.

Rohr und mit hochwertigem Glasfaserband gesichert. Der Thermostat sollte am kältesten Ende des Rohres platziert und schalten Sie das Kabel ein und aus, um wirtschaftlicher Betrieb.

Allgemeine Anforderungen

MLTV Heizkabel können auf Metall- und Kunststoff-Wasserrohren verwendet werden (wie PEX-Rohrleitung, PVC-Rohrleitung), jedoch nicht auf flexiblen Vinylschläuchen (wie Gartenschläuche).

MLTV Heizkabel sind nicht für den Einsatz in Rohrleitungen, für Frostschutzmittel und Schutz von anderen Flüssigkeiten als Wasser oder zur Verwendung in klassifizierten Gefahrenbereichen geeignet.

Mit mindestens 1/2 Zoll dicker feuerbeständiger, wasserdichter Wärmedämmung installieren.

Niemals bei Rohren verwenden, deren Temperatur 65 °C (150 °F) überschreiten kann.

Sie können den Produktstecker an der Steckdose oder am Regler anbringen. Aber er kann nicht geändert werden oder das Heizkabel beschädigen.

Nicht innerhalb der Röhre verwenden, kann nur außerhalb der Röhre verwendet werden.

Verwenden Sie kein Rohrheizkabel zur Eisentfernung auf Dächern und Dachrinnen.

Nicht durch unterirdisches Vergraben verwenden.

Klebeband kann direkt auf Polyethylenrohren verwendet werden, Isolierband jedoch nicht gebraucht.

Installieren Sie die Anlage nur an zugänglichen Stellen; nicht hinter Wänden oder an Orten, an denen Kabel versteckt sein würden.

Verlegen Sie das Heizkabel nicht durch Wände, Decken oder Böden.

Nur an fehlerstromgeschützte Steckdosen anschließen, die in

Übereinstimmung mit allen geltenden nationalen und lokalen Vorschriften und Normen sind und vor Regen und anderem Wasser geschützt sind.

Elektrische Codes

Artikel 422 und 427 des National Electrical Code (NEC) und Teil 1, Abschnitt 62

des Canadian Electrical Code (CEC) regeln die Installation von MLTV-Heizgeräten

Kabel zum Schutz von Rohren vor dem Einfrieren und müssen beachtet werden.

Wichtig: Damit die Xuhui-Garantie gültig ist, müssen Sie alle

den in diesen Richtlinien dargelegten Anforderungen.

Alle hier bereitgestellten thermischen und Designinformationen basieren auf einer „Standard“

Installation mit an einem isolierten Rohr befestigtem Heizkabel.

Bestimmen Sie, welches MLTV-Heizkabel Sie für Rohrfrost benötigen Schutz:

Fügen Sie für jedes Ventil oder jeden Zapfen Ihres Rohrsystems 1 Fuß zu Ihrer Rohrlänge hinzu. Die niedrigste Außentemperatur beträgt -18 °C (0 °F), es ist eine Mindestdicke von 1/2 Zoll erforderlich.

Wasser

Warnung Brand- und Stromschlaggefahr. Dieses Produkt ist ein elektrisches Gerät, das

ordnungsgemäß installiert werden, um einen ordnungsgemäßen Betrieb zu gewährleisten und Stromschläge oder Brände zu vermeiden. Lesen Sie diese wichtigen Warnungen und befolgen Sie alle Installationsanweisungen sorgfältig.

Bei Verwendung mit nichtmetallischen Leitungen/Rohren muss die Erweichungstemperatur der nichtmetallischen Leitungen/Rohre über 85 °C (185 °F) liegen.

Um die Brandgefahr durch anhaltende elektrische Lichtbögen zu minimieren, wenn die Heizung Kabel beschädigt oder unsachgemäß installiert ist, und um die Anforderungen der

Xuhui Agentur Zertifizierungen und nationalen elektrischen Codes, Erdschluss Ausrüstung

In jedem Heizkabel-Abzweig muss ein Schutz verwendet werden. Lichtbogenbildung darf nicht durch herkömmlichen Schaltungsschutz gestoppt werden.

Verwenden Sie für den Frostschutz von Rohren nur feuerbeständige Isolierungsmaterialien wie vorgefertigten Schaumstoff oder Fiberglas.

Beschädigen Sie Heizkabel und Netzkabel bzw. Stecker nicht. Entfernen Sie beschädigte Kabel sofort und nehmen Sie sie außer Betrieb.

Verwenden Sie keine Drähte oder Metallklammern, um das Kabel am Rohr zu befestigen. Verwenden Sie Glasfaserband (1/2 Zoll bis 1 Zoll breit).

Verlegen Sie das Heizkabel nicht unter Dacheindeckungen für Dach- und Dachrinnenenteisung.

Belassen Sie diese Installationsanleitung beim Benutzer zur zukünftigen Verwendung.

Installation

1. Bereiten Sie die Installation vor.

Lagern Sie das Heizkabel an einem sauberen, trockenen Ort.

Führen Sie einen vollständigen Rohrleitungsdrucktest durch.

Entfernen Sie vor der Installation des Kabels alle scharfen Oberflächen am Rohr, die das Heizkabel beschädigen könnten.

Überprüfen Sie das Design des MLTV-Heizkabels und vergleichen Sie es mit den erhaltenen Materialien. Stellen Sie sicher, dass Sie das richtige MLTV-Heizkabel haben. Gehen Sie das System ab und planen Sie die Verlegung des MLTV-Heizkabels auf dem Rohr. Heizkabel können kreuzüberlappend verlegt werden in Bereichen mit niedrigeren Temperaturen, wie Ventile, Flansche usw. (Abbildung 1).

2. Heizkabel positionieren und am Rohr befestigen.

Stellen Sie sicher, dass alle zu verfolgenden Rohrleitungen trocken sind. Installieren Sie das Heizkabel, indem Sie es gerade verlegen (Abbildung 1) oder spiralförmig (Abbildung 2). Bei gerader Verlegung installieren Sie das Heizkabel in der unteren Hälfte des Rohres; beispielsweise in der 4 Uhr oder 8 Uhr Position.

Installieren Sie unbedingt das zusätzlich erforderliche Heizkabel für Ventile, Flansche usw. wie in den Abbildungen 1 und 2 gezeigt.

Wenn das Design eine Spirale erfordert, beginnen Sie damit, alle 10 Fuß eine Schleife aufzuhängen, wie in Abbildung 2 dargestellt. Um die Schleifenlänge zu bestimmen, dividieren Sie die MLTV-Länge durch Ihre Rohrlänge und multiplizieren Sie mit 10. Wenn Sie beispielsweise ein 15,24 m (50 ft) langes MLTV auf einem 40-Fuß-Rohr haben, lassen Sie eine 3,66 m (12 Fuß) lange Schleife Heizkabel an jedem 3,1 m (10 Fuß) langen Rohrstück. Fassen Sie die Schlaufe in der Mitte und wickeln Sie sie um das Rohr. Gleichen Sie den Abstand zwischen den Spiralen aus, indem Sie die Wicklungen entlang des Rohrs schieben. Verwenden Sie Glasfaserband, um die Mitte der Schleife am Rohr zu befestigen.

Befestigen Sie das MLTV-Heizkabel mit Glasfaserkabeln im Abstand von 30 cm am Rohr.

Klebeband oder Nylon-Kabelbinder. Verwenden Sie kein Isolierband aus Vinyl, kein Isolierband, keine Metallbänder oder Drähte.

Wenn am Ende des Rohrs ein überschüssiges Kabel übrig bleibt, führen Sie es zwei Mal entlang des Rohrs zurück.

3. Überprüfen Sie die Installation.

Vor dem Einbau der Wärmedämmung sicherstellen, dass das Heizkabel frei von

mechanischen Beschädigungen (durch Schnitte, Klemmen usw.) und thermischen Beschädigungen (durch Lötmittel, Überhitzung usw.) ist.

4. Wärmedämmung installieren.

Ein zuverlässiges MLTV-System hängt von ordnungsgemäß installierten und trockenen, wetterfesten Wärmedämmungen ab.

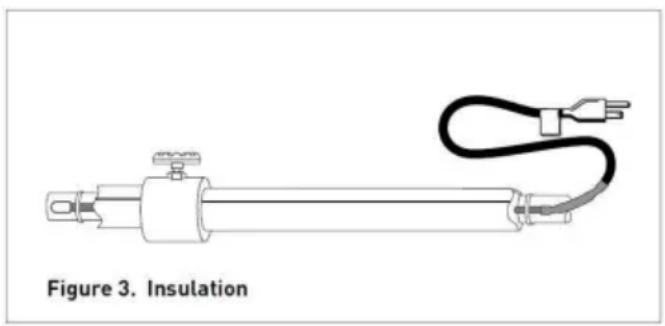

Stellen Sie sicher, dass mindestens 1/2 Zoll vorgeformter Schaumstoff oder eine gleichwertige Wärmedämmung verwendet wird und dass alle Rohrleitungen, einschließlich Ventile, Verbindungen und Wanddurchführungen, vollständig isoliert sind, wie in Abbildung 3 dargestellt.

Verwenden Sie zum Schutz bis -29 °C (-20 °F) eine 1 Zoll dicke Isolierung.

Installieren Sie die Isolierung der Rohrleitung so schnell wie möglich, um das potenzielle Risiko mechanischer Beschädigungen nach der Installation zu minimieren.

Stellen Sie sicher, dass das MLTV-Etikett auf der Außenseite der Wärmedämmung sichtbar ist.

5. Installation abschließen.

Um eine Beschädigung des Heizkabels oder der Heizleitung zu vermeiden, sichern Sie das Netzkabel (Kaltkabel) mit Glasfaserband, wie in Abbildung 4 gezeigt.

Zwei Etiketten, die auf das Vorhandensein eines elektrischen Rohrheizkabels hinweisen, sind im Lieferumfang enthalten. Befestigen Sie die beiden „Electric Traced“-Etiketten auf der Außenfläche der Rohrisolierung in geeigneten Abständen, um das Vorhandensein des MLTV-Heizkabels anzuzeigen.

6. Thermostatinstallation

Der Thermostat (die Verbindung des Heizkabels) muss dicht am

Rohr und mit hochwertigem Glasfaserband gesichert werden. Der Thermostat sollte

am kältesten Ende des Rohres platziert werden und das Kabel ein- und ausschalten, um einen wirtschaftlichen Betrieb zu gewährleisten.

7. Starten des Systems.

Xuhui empfiehlt, das System zu testen gemäß

dem Abschnitt „Kabelprüfung und -wartung“ weiter unten.

Stecken Sie das Heizkabel in eine FI-geschützte

Steckdose.

Überprüfen Sie den Leistungsschalter, um sicherzustellen, dass die Kabel.

Stehendes Wasser in der Leitung sollte sich innerhalb einer Stunde warm anfühlen.

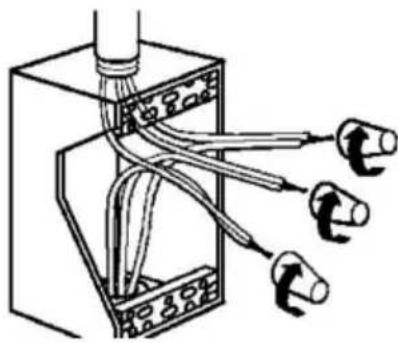

Für MLTV mit Netzkabel aber ohne Stecker, mit CE-zertifiziertem oder UL-gelistetem

Typ 4X Anschlussdose und Steckdosenbuchse sowie Drahtmuttern (geeignet für 12 bis 18AWG

Drahtgröße), verbinden Sie die schwarzen und weißen Kaltleiter mit beiden Phasendrähten und das grüne Kaltkabel zur Erde.

Überprüfen Sie den Schutzschalter, um sicherzustellen, dass das Kabel mit Strom versorgt wird.

Warnung: Schalten Sie den Schaltkreis vor der Wartung stromlos.

Kabelprüfung und -wartung

Mit einem 500-Vdc-Megaohmmeter den Isolationswiderstand zwischen den beiden

rechteckigen (Stromkabel oder schwarz-weißes Kabel) Stiften am Stecker und den runden

(Erdung oder grüner Draht) nach der Installation des Heizkabels messen. Der Mindestwert

sollte 50 Megaohm betragen.

Notieren Sie die ursprünglichen Werte für jeden Schaltkreis und vergleichen Sie nachfolgende Messwerte

im Rahmen der regelmäßigen Wartungsarbeiten mit den ursprünglichen Werten.

Wenn die Messwerte unter 50 Megaohm fallen, ersetzen Sie das MLTV-Kabel durch ein neues.

Versuchen Sie nicht, das Gerät zu reparieren.

Warnung: Feuer- und Stromschlaggefahr.

Beschädigte Heizkabel können Stromschlag, Lichtbogen und Feuer verursachen.

Versuchen Sie nicht, beschädigte Heizkabel zu reparieren oder zu aktivieren. Entfernen Sie es sofort und ersetzen Sie es durch eine neue Länge.

Fehlerbehebung

Symptom	Mögliche Ursachen	Korrekturmaßnahme
HeizungKabelfunktioniert nicht	Keine Spannung.Leistungsschalterausgelöst.	Leistungsschalter prüfen.Achten Sie darauf, nicht zu viele Kabel oder andere Geräte, die an derselbenSchaltungWechseln Sie den Leistungsschalter auf die richtige Größe für das Heizkabel.
Rohr oder Dacheingefroren	Heizung einschaltenKabel zu spät	Heizkabel vor Temperatur einschaltenbis zu 0 y (32 y ) und halten Sie es arbeiten inniedrige Temp.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

5. Zusätzliche erforderliche Artikel
