| Tipo di prodotto | Cavo scaldante autoregolante |
| Marca | Vevor |
| Modello | 5MLTV2-60 |
| Tensione di alimentazione | 230 V AC |
| Potenza lineica | 16.4 W/m a 10 °C |
| Lunghezza del cavo scaldante | 18.3 m |
| Lunghezza del cavo di alimentazione | 2 m |
| Temperatura massima di esercizio | 65 °C |
| Temperatura di avviamento | Inferiore a 6 °C |
| Temperatura di arresto | Superiore a 13 °C |
| Tecnologia | Autoregolante: regola la potenza in base alla temperatura ambiente |
| Materiali di tubazione compatibili | Metallo, plastica (PE, PVC) — non utilizzare su tubi in vinile flessibili |
| Applicazioni | Protezione antigelo delle tubazioni (esterno dei tubi) |
| Accessori inclusi | Nastro in fibra di vetro, etichette « Electric Traced » |
| Protezione elettrica richiesta | Presa con protezione da guasto a terra (GFCI) |
| Spessore di isolamento raccomandato | 1/2 pollice (1,27 cm) minimo, 1 pollice per -29 °C |
| Metodo di installazione | Trazzatura diritta o a spirale, sovrapposizione consentita |
| Condizioni d'uso | Non interrare, non utilizzare all'interno dei tubi, non per sbrinamento tetto/gronde |
| Norme | Conforme agli articoli NEC 422/427 e CEC Parte 1 Sezione 62 |
| Garanzia | Tramite il sito Vevor (certificato elettronico) |
| Manutenzione | Test di resistenza di isolamento (50 MΩ minimo) con megaohmmetro 500 Vcc |
Domande frequenti - 5MLTV2-60 Vevor
Domande degli utenti su 5MLTV2-60 Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cavo riscaldante in formato PDF gratuitamente! Trova il tuo manuale 5MLTV2-60 - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 5MLTV2-60 del marchio Vevor.
MANUALE UTENTE 5MLTV2-60 Vevor
Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support
CAVO SCALDANTE PER TUBO
MODELLO:
VERSIONE NA: 5MLTV1-3, 5MLTV1-9, 5MLTV1-12, 5MLTV1-15
5MLTV1-40, 5MLTV1-6, 5MLTV1-18, 5MLTV1-24, 5MLTV1-30
5MLTV1-60, 5MLTV1-80, 5MLTV1-100, 5MLTV1-120
VERSIONE UE: 5MLTV2-6, 5MLTV2-12, 5MLTV2-18, 5MLTV2-60
5MLTV2-80, 5MLTV2-120
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata solo da noi
rappresenta una stima del risparmio che potresti trarre dall'acquisto di determinati strumenti con noi rispetto ai grandi top brand e non significa necessariamente coprire
tutte le categorie di strumenti da noi offerti. Si ricorda di verificare attentamente
quando effettui un ordine con noi se stai effettivamente risparmiando
la metà rispetto ai grandi marchi più importanti.
VEVOR®
TOUGH TOOLS, HALF PRICE

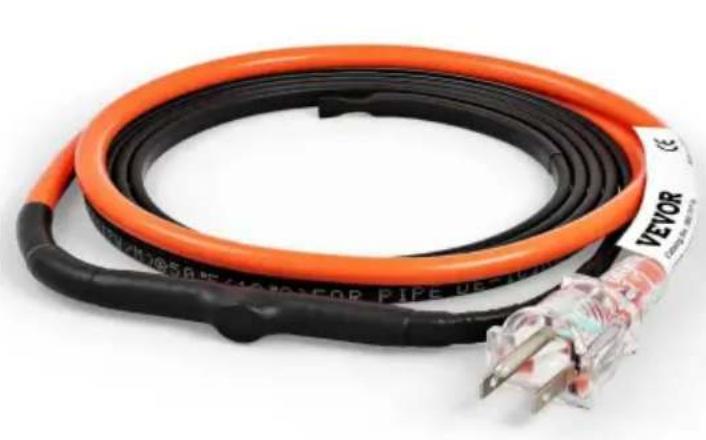

CAVO SCALDANTE TUBO

HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
Informazioni

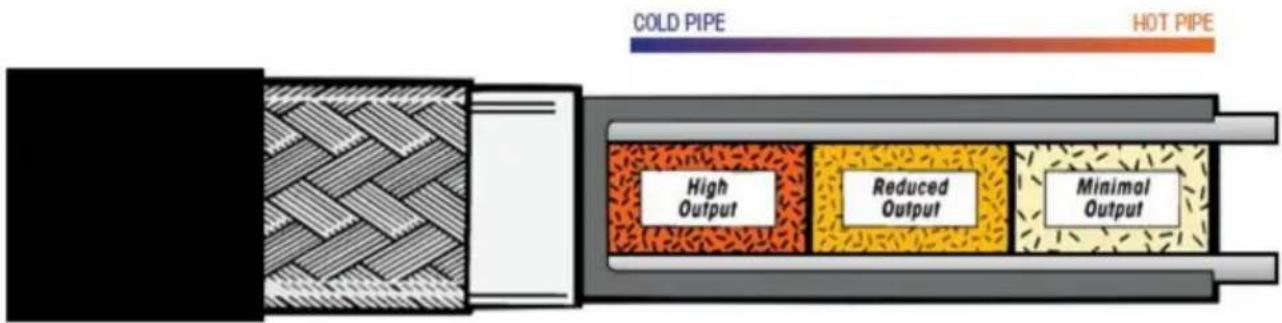

Uno speciale nucleo autoregolante è al centro del Kit MLTV. Questo nucleo è conduttivo e si regola in base alle temperature circostanti. Quando fa freddo, il
Il nucleo del cavo ha molti percorsi conduttivi che generano abbastanza calore per trattenere l'acqua che scorre nel tubo.
Man mano che la temperatura circostante aumenta, ci sono sempre meno percorsi conduttivi e viene generato meno calore. Questa tecnologia autoregolante garantisce la giusta quantità di calore viene applicato, quando e dove è necessario.

Cavo antigelo tubi. Preterminato e autoregolante con spina.
Nominale UE: 9,8 Watt/m a 30 °C, 16,4 Watt/m a 10 °C, 240 V CA. NA: 3 Watt/piede a 86 °F, 5 Watt/piedi a 50 °F, 120 V CA.
Il kit MLTV è progettato per variare la sua potenza termica con i cambiamenti della temperatura ambiente circostante.
Grazie alla caratteristica autoregolante di questo cavo, il kit MLTV può essere avvolto su se stesso (sovrapposto), se necessario, quando installato su tubi, valvole o flange.
Proteggiti da tubi di scarico e acqua congelati o scoppiati non necessari.
Regola automaticamente la potenza termica per risparmiare energia.
Può essere raddoppiato e sovrapposto per una facile applicazione.
Intervallo di temperatura operativa del prodotto
Questo prodotto è controllato da un sensore di temperatura per rilevare la temperatura. Inizia a funzionare quando la temperatura è inferiore a 6 ± 3 °C (43 ± 5 °F) e smette di funzionare quando la temperatura è superiore a 13 ± 3 °C (55 ± 5 °F). La luce si accende solo quando è collegata e indica l'accensione; il funzionamento è controllato dall'interruttore di grado.
ACCESSORI

Nastro in fibra di vetro
Assemblare
Segui questi 6 semplici passaggi per un inverno senza preoccupazioni.
1. Raccogliere informazioni sull'applicazione
- Determinare se il tubo è di plastica o metallo. • Misurare
il diametro del tubo. • Misurare la lunghezza del
tubo. • Contare le valvole e i rubinetti.
2. Controllare l'alimentazione
- Verificare che sia disponibile una presa elettrica entro 2 m (UE)/3 piedi (NA) dalla posizione di giunzione sul tubo.
Si raccomanda che il circuito che alimenta il cavo scaldante presenti una protezione contro i guasti a terra; questo è obbligatorio dal codice elettrico per alcune applicazioni in molte regioni. Consultare un ispettore elettrico per determinare i requisiti specifici di guasto a terra per l'applicazione prima dell'installazione. Se non sei sicuro che il tuo circuito sia dotato di protezione contro i guasti a terra, consultare un elettricista.
3. Esaminare la tabella di selezione della temperatura.
Individuare la temperatura minima prevista.
Tabella di selezione che si intende utilizzare.
Individuare il diametro del tubo di plastica o di metallo nella tabella delle temperature.
4. Selezionare il kit di cavi.
Fare riferimento alle informazioni raccolte al punto 1. Prendere la misura della lunghezza del tubo.
- Quindi aggiungere un piede (2,54 cm/1 pollice) di cavo per ciascuna valvola o raccordo contato. Sommare queste informazioni per determinare la lunghezza del cavo in piedi di cui il kit MLTV avrà bisogno per questo progetto.
- Selezionare il kit MLTV Kit Pipe Freeze Prevention che più si avvicina alla lunghezza del cavo in piedi calcolata, utilizzando la tabella di selezione del kit.
5. Articoli aggiuntivi richiesti.

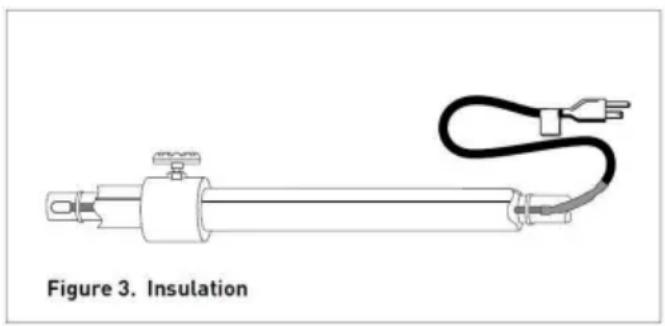

Il tubo/cavo deve essere coperto con fibra di vetro da 1/2" (1,27 cm/0,5 pollici) (o equivalente isolamento non infiammabile).
Utilizzare nastro in fibra di vetro per fissare il cavo al tubo.
Informazioni sul prodotto (versione NA).
| Catalogare Numero | Voltaggio /V | Riscaldamento Cavo Lunghezza/FT (±2%) | Watt/m @50ÿ | Energia Cavo Lunghezza/piedi (±2%) | Massimo manutenzione Temperatura ÿ |
| 5MLTV1-3 | 120 | 3 | 5 | 3 | 150 |
| 5MLTV1-6 | 120 | 6 | 5 | 3 | 150 |
| 5MLTV1-9 | 120 | 9 | 5 | 3 | 150 |
| 5MLTV1-12 | 120 | 12 | 5 | 3 | 150 |
| 5MLTV1-15 | 120 | 15 | 5 | 3 | 150 |
| 5MLTV1-18 | 120 | 18 | 5 | 3 | 150 |
| 5MLTV1-24 | 120 | 24 | 5 | 3 | 150 |
| 5MLTV1-30 | 120 | 30 | 5 | 3 | 150 |
| 5MLTV1-40 | 120 | 40 | 5 | 3 | 150 |
| 5MLTV1-60 | 120 | 60 | 5 | 3 | 150 |
| 5MLTV1-80 | 120 | 80 | 5 | 3 | 150 |
| 5MLTV1-10 | 120 | 100 | 5 | 3 | 150 |
| 5MLTV1-12 | 120 | 120 | 5 | 3 | 150 |
Informazioni sul prodotto (versione UE).
| CatalogareNumero | Voltaggio/V | RiscaldamentoCavoLunghezza/ | Watt/m@10ÿ | EnergiaCavoLunghezza/m | MassimomanutenzioneTemperaturaÿ |
| 5MLTV2-6 | 230 | M1.83 | 16.4 | (±2%)2 | 65 |
| 5MLTV2-12 230 | 3.7 | 16.4 | 2 | 65 | |
| 5MLTV2-18 230 | 5.5 | 16.4 | 2 | 65 | |
| 5MLTV2-60 230 | 18.3 | 16.4 | 2 | 65 | |
| 5MLTV2-80 230 | 24.4 | 16.4 | 2 | 65 | |
| 5MLTV2-120 230 | 36.6 | 16.4 | 2 | 65 |

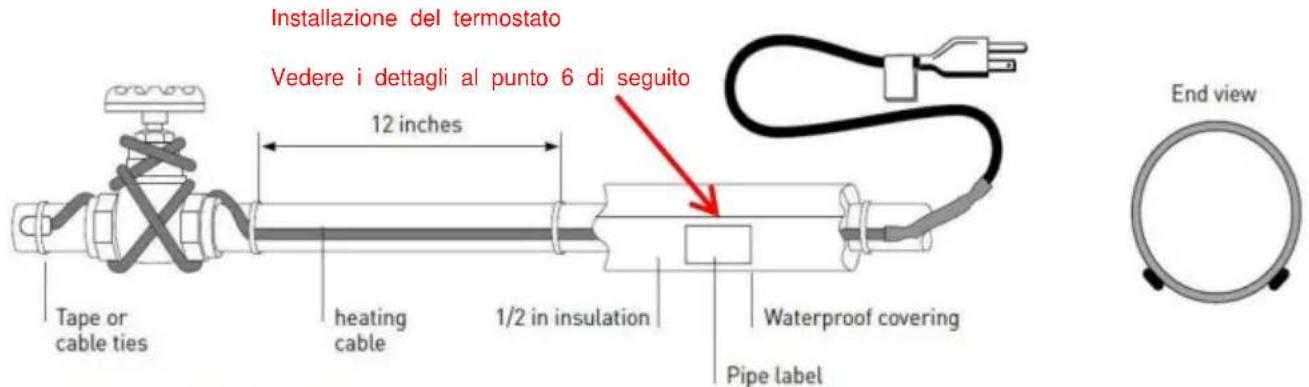

6. Installazione del termostato.
Il termostato (la giunzione del cavo scaldante) deve essere posizionato saldamente contro il tubo e fissato con nastro in fibra di vetro di buona qualità. Il termostato dovrebbe essere posizionato sull'estremità più fredda del tubo e accendere e spegnere il cavo per fornire un funzionamento economico.
Semplifichiamo la selezione del cavo
Le selezioni non ombreggiate possono correre dritto lungo il tubo.

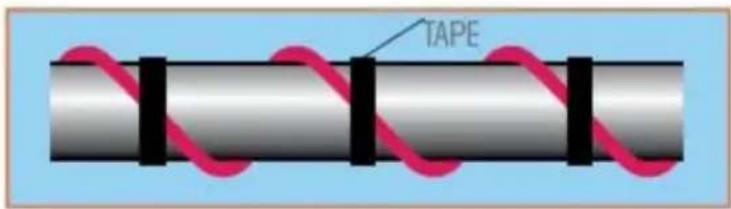

Le selezioni ombreggiate in grassetto devono essere uniformemente a spirale lungo il tubo.

Tabella "A" Temperatura minima prevista: 0 °F (versione NA)
| Tubo di plastica | Tubo metallico | |||||
| Diametro | 1/2"(0,5 pollici) | 3/4"(0,75 pollici) | 1"(1 pollice) | 1/2"(0,5 pollici) | 3/4"(0,75 pollici) | 1"(1 pollice) |
| Modello | Lunghezza del tubo metallicoLunghe | |||||
| 3 piedi | 1,5-2,7 piedi | 1,5-2,4 piedi | 1,2-2,1 piedi | 1,5-2,7 piedi | 1,5-2,4 piedi | 1,2-2,1 piedi |
| 6 piedi | 3,0-5,4 piedi | 3,0-4,8 piedi | 2,4-4,2 piedi | 3,0-5,4 piedi | 3,0-5,4 piedi | 3,0-5,4 piedi |
| 9 piedi | 4,5-8,1 piedi | 4,5-7,2 piedi | 3,6-6,3 piedi | 4,5-8,1 piedi | 4,5-8,1 piedi | 4,5-8,1 piedi |
| 12 piedi | 8,1-11,4 piedi | 7,2-9,6 piedi | 6,3-8,1 piedi | 8,1-11,4 piedi | 8,1-11,4 piedi | 8,1-11,4 piedi |
| 15 piedi | 10,2-14,1 piedi | 9-12 piedi | 8,1-9,9 piedi | 10,2-14,1 piedi | 10,2-14,1 piedi | 10,2-14,1 piedi |
| 18 piedi | 13,5-17,1 piedi | 11,7-15,3 piedi | 9,9-13,5 piedi | 13,5-17,1 piedi | 13,5-17,1 piedi | 13,5-17,1 piedi |
| 24 piedi | 16,5-22,8 piedi | 15,3-20,4 piedi | 13,2-18 piedi | 16,5-22,8 piedi | 16,5-22,8 piedi | 16,5-22,8 piedi |
| 30 piedi | 20,7-28,5 piedi | 19,2-25,5 piedi 16,5 | 22,5 piedi | 21,3-28,5 piedi | 21,3-28,5 piedi | 21,3-28,5 piedi |
| 40 piedi | 26,9-37,1 piedi | 25,3-37,3 piedi 21,5 | 32,3 piedi | 26,9-37,1 piedi | 25,3-37,3 piedi | 21,5-32,3 piedi |
| 60 piedi | 39,9-59,1 piedi | 36,9-54,6 piedi 31,2 | 47,1 piedi | 39,9-59,1 piedi | 39,9-59,1 piedi | 39,9-59,1 piedi |
| 80 piedi | 53,7-79,1 piedi | 50,6-74,5 piedi 42,9 | 64,6 piedi | 53,7-79,1 piedi | 53,7-79,1 piedi | 53,7-79,1 piedi |
| 100 piedi | 66,7-99,2 piedi | 62,9-93,3 piedi 53,0 | 80,6 piedi | 66,7-99,2 piedi | 66,7-99,2 piedi | 66,7-99,2 piedi |
| 120 piedi | 80,1-119,1 piedi 75,2 | 112,7 piedi 63,1-97,9 | piedi | 80,1-119,1 piedi 80,1 | 110,1 piedi 80,1-119,1 | piedi |
Tabella "B" Temperatura minima prevista: -20 °F (versione NA)
| Tubo di plastica | Tubo metallico | |||||
| Diametro avere | 1/2"(0,5 pollici) | 3/4"(0,75 pollici) | 1"(1 pollice) | 1/2"(0,5 pollici) | 3/4"(0,75 pollici) | 1"(1 pollice) |
| Modello | Lunghezza del tubo di plastica Lunghezza del tubo metallico | |||||
| 3 piedi | 1,5-2,7 piedi | 1,5-2,4 piedi | 1,2-2,1 piedi | 1,5-2,7 piedi | 1,5-2,4 piedi | 1,2-2,1 piedi |
| 6 piedi | 2,4-3,6 piedi | 2,4-3,3 piedi | 2,4-3 piedi 3,0-5,4 piedi-5,4 piedi | 3,0-5,4 piedi | ||
| 9 piedi | 3,6-5,4 piedi | 3,3-4,5 piedi | 3-3,6 piedi | 4,5-8,1 piedi | 4,5-7,2 piedi | 3,6-6,3 piedi |
| 12 piedi | 5,4-7,2 piedi | 4,5-6,3 piedi | 3,6-5,7 piedi | 8,1-11,4 piedi | 7,2-10,5 piedi | 6,3-9,6 piedi |
| 15 piedi | 7,2-9,0 piedi | 6,3-8,1 piedi | 5,1-7,2 piedi | 10,2-14,1 piedi | 9,3-13,2 piedi | 8,1-12,3 piedi |
| 18 piedi | 9,0-11,91 piedi | 8,1-9,9 piedi | 7,2-9,0 piedi | 13,5-17,1 piedi | 12,6-16,2 piedi | 11,7-13,5 piedi |
| 24 piedi | 11,7-15,6 piedi | 9,9-13,2 piedi | 9,0-12,0 piedi | 17,1-22,8 piedi | 16,2-21,6 piedi | 13,5-18 piedi |
| 30 piedi | 15,6-19,8 piedi | 13,2-17,4 piedi | 12,0-15,3 piedi | 22,8 | 29,4 piedi | 21,6-27,3 piedi | 18,0-22,8 piedi |
| 40 piedi | 26,9-37,1 piedi | 25,3-37,3 piedi | 21,5-32,3 piedi | 26,9 | 37,1 piedi | 25,3-37,3 piedi | 21,5-32,3 piedi |
| 60 piedi | 30,0-40,8 piedi | 26,4-35,4 piedi | 22,8-31,2 piedi | 44,7 | 59,4 piedi | 41,1-54,6 piedi | 34,5-46,5 piedi |
| 80 piedi | 43,5-54,7 piedi | 37,8-47,0 piedi | 33,3-41,9 piedi | 63,4 | 79,4 piedi | 58,2-73,0 piedi | 49,6-62,4 piedi |
| 100 piedi | 54,4-68,4 piedi | 47,1-58,8 piedi | 42,1 piedi | 52,6 fT | 79,9-99,4 piedi | 72,4-90,7 piedi | 62,2-77,8 piedi |
| 120 piedi | 64,8-82,1 piedi | 56,5-70,6 piedi | 50,5-63,1 piedi | 95,9 | 119,3 piedi | 86,9-108,8 piedi | 74,6-93,4 piedi |
Tabella "A" Temperatura minima prevista: -18 °C (versione UE)
| Tubo di plastica | Tubo metallico | |||||
| DiametroÈ | 1/2"(1,27 centimetri) | 3/4"(1,91 centimetri) | 1"(2,54 centimetri) | 1/2"(1,27 centimetri) | 3/4"(1,91 cm) | 1"(2,54 centimetri) |
| Modello Lunghezza tubo in plastica | Lunghezza del tubo metallico | |||||
| 1,83 m 0,92-1,65 m 0,92-1,5 m 0,73-1,3 m | 0,92-1,65 m 0,92-1,65 m 0,92-1,65 m | 2-1,65 m 0,92-1,65 m | ||||
| 3,7 m 2,5-3,5 m 2,2-3 m | 2m-2,5m 2,5-3,5m | 2,5-3,5 metri 2,5-3,5 metri | ||||
| 5,5 m 4,2-5,3 m | 11,7-15,3 piedi | 9,9-13,5 piedi 4,2-5,3 m | 4,2-5,3 metri 4,2-5,3 metri | |||
| 18,3 m | 12.2-18.02M | 11.25-16.64m | 9.51-14.36M | 12.2-18.02M | 12.2-18.02M | 12.2-18.02M |
| 24,4 m 53,7-79,1 piedi 15,42-22,7 13,1-19,7 | m | 16.37-24.11 m | 16.37-24.11 m | 16.37-24.11M | ||
| 36,6 milioni | 24.41-36.3M | 22.92-34.35 metri | 19.23-29.84M | 24.41-36.3M | 24.41-36.3M | 24.41-36.3M |
Tabella "B" Temperatura minima prevista: -29 °C (versione UE)
| Tubo di plastica | Tubo metallico | |||||
| Diametro | 1/2"(1,27 cm) | 3/4"(1,91 cm) | 1"(2,54 cm) | 1/2"(1,27 centimetri) | 3/4"(1,91 cm) | 1"(2,54 cm) |
| Modello | Lunghezza del tubo di plastica Lunghezza del tubo metallico | |||||
| 1,83 m 0,73-1,1 m 0,73-1 m | 0,73-0,92 m 0,92-1,65 m 0,92-1,65 m | m 0,92-1,65 m | ||||
| 3,7 m 1,65-2,2 m 1,37-1,92 m 1,1-1,74 m | 2,5-3,5 m | 7,2-10,5 pledl | 6,3-9,6 piedl | |||
| 5,5 metri | 2,74-3,63 m | 2,45-3,02 m 2,2-2,74 m | 4,11-5,21 m 3,84-4,94 m 3,57-4,11 m | |||
| 18,3 m 9,1-12,4 m 8-10,8 m | 6,9-9,5 m | 13,6-18,1 m 12,5-16,6 m 10,5-14,2 m | ||||
| 24,4 milioni | 13.3-16.67M | 11.5-14.32M | 10.15-12.77M | 19,32-24,2 m | 17.74-22.25M | 15.12-19.02M |
| 36,6 m20,85-25 m | 17,2-21,52 m | 15,4-19,23 m | 29,23-36,36 m | 26,5-33,2 m 22,73-28,5 m | ||
Esempio:
- Se la temperatura prevista è più bassa: -29 °C (-20 °F), scegliere la Tabella "B"
- Se il materiale del tubo è di plastica e il diametro del tubo è 1/2"
(1,27 cm/0,5 pollici) e la lunghezza del tubo è compresa tra 0,73 e 1,1 m (2,4-3,6 piedi).
- Quindi scegliamo il modello 1,83 m (6 piedi).
Questo sistema può essere installato con la certezza che funzionerà per anni senza richiedere servizio. Tutti i componenti sono realizzati con materiali di altissima qualità e sono testati durante i punti critici del processo produttivo.
Il termostato (la giunzione del cavo scaldante) deve essere posizionato saldamente contro il tubo e fissato con nastro in fibra di vetro di buona qualità. Il termostato dovrebbe essere posizionato sull'estremità più fredda del tubo e accendere e spegnere il cavo per fornire un funzionamento economico.
Requisiti generali
I cavi scaldanti MLTV possono essere utilizzati su tubi dell'acqua in metallo e plastica (come conduttura PEX, conduttura in PVC), ma non su tubi flessibili in vinile (come quelli da giardino).
I cavi scaldanti MLTV non sono destinati all'uso all'interno di tubazioni, per la protezione dal congelamento di liquidi diversi dall'acqua o per l'uso in aree classificate pericolose.
Installare con un isolamento termico impermeabile e resistente al fuoco di almeno 1/2".
Non utilizzare mai su tubi che possono superare i 65 °C (150 °F).
È possibile installare la spina del prodotto sulla presa o sul regolatore. Ma non può cambiare o danneggiare il cavo scaldante.
Non utilizzare all'interno del tubo, può essere utilizzato solo all'esterno del tubo.
Non utilizzare cavi scaldanti per tubazioni per applicazioni antighiaccio su tetti e grondaie.
Non utilizzare seppellendo sottoterra.
Il nastro può essere utilizzato direttamente sui tubi in polietilene, ma il nastro isolante non può esserlo.
Installare solo in luoghi accessibili; non installare dietro muri o dove il cavo sarebbe nascosto.
Non far passare il cavo scaldante attraverso pareti, soffitti o pavimenti.
Collegare solo a prese protette da guasto a terra che sono state installate in conformità con tutti i codici e gli standard nazionali e locali prevalenti e sono protette dalla pioggia e da altra acqua.
Codici elettrici
Gli articoli 422 e 427 del Codice Elettrico Nazionale (NEC) e la Parte 1, Sezione 62 del Canadian Electrical Code (CEC) regolano l'installazione del cavo scaldante MLTV per la protezione antigelo del tubo e devono essere rispettati.
Importante: affinché la garanzia Xuhui sia valida, è necessario rispettare tutti i requisiti delineati nelle presenti linee guida.
Tutte le informazioni termiche e di progettazione fornite qui si basano su una installazione "standard" con cavo scaldante fissato su tubo coibentato.
Determinare quale cavo scaldante MLTV è necessario per la protezione antigelo dei tubi:

Aggiungere 1 piede alla lunghezza del tubo per ciascuna valvola o rubinetto del sistema di tubazioni.
La temperatura esterna più bassa è -18 °C (0 °F), è necessario uno spessore minimo di 1/2 pollice
acqua
Avvertenza: rischio di incendio e scossa elettrica. Questo prodotto è un dispositivo elettrico che deve essere installato correttamente per garantire il corretto funzionamento e prevenire scosse elettriche o incendi. Leggere queste importanti avvertenze e seguire attentamente tutte le istruzioni di installazione.
Se utilizzato con condutture/tubi non metallici, la temperatura di rammollimento dei condotti/tubi non metallici deve essere superiore a 85 °C (185 °F). Per ridurre al minimo il pericolo di incendio causato da archi elettrici prolungati in caso di cavo scaldante danneggiato o installato in modo non corretto, e per essere conforme ai requisiti delle certificazioni dell'agenzia Xuhui e ai codici elettrici nazionali, la protezione per guasti a terra deve essere utilizzata su ciascun circuito derivato del cavo scaldante. L'arco potrebbe non essere arrestato dalla protezione convenzionale del circuito. Per le applicazioni di protezione antigelo dei tubi, utilizzare solo materiali isolanti resistenti al fuoco come schiuma preformata o fibra di vetro. Non danneggiare il cavo scaldante, il cavo di alimentazione o la spina. Rimuovere immediatamente e mettere fuori servizio i cavi danneggiati. Non utilizzare fili o fascette metalliche per fissare il cavo al tubo. Utilizzare nastro in fibra di vetro (da 1/2 pollice a 1 pollice di larghezza). Non installare il cavo scaldante sotto la copertura del tetto e delle grondaie per lo sbrinamento. Lasciare queste istruzioni di installazione all'utente per riferimento futuro.
Installazione
1. Prepararsi per l'installazione.
Conservare il cavo scaldante in un luogo pulito e asciutto. Eseguire un test completo della pressione delle tubazioni. Prima di installare il cavo, rimuovere eventuali superfici taglienti sul tubo che potrebbero danneggiare il cavo scaldante.
Esaminare il progetto del cavo scaldante MLTV e confrontarlo con i materiali ricevuti per verificare di disporre del cavo scaldante MLTV corretto. Percorrere l'impianto e pianificare il percorso del cavo scaldante MLTV sul tubo. I cavi scaldanti possono essere installati con sovrapposizione incrociata nelle aree con temperature più basse, come valvole, flange, ecc. (Figura 1).

2. Posizionare e collegare il cavo scaldante al tubo.
Assicurarsi che tutte le tubazioni da tracciare siano asciutte. Installare il cavo scaldante, utilizzando il tracciamento diritto (Figura 1) o la spirale (Figura 2). Per una tracciatura rettilinea, installare il cavo scaldante sulla metà inferiore del tubo; ad esempio, nella posizione delle 4 o delle 8.
Assicurarsi di installare il cavo scaldante aggiuntivo richiesto per valvole, flange, ecc. come mostrato nelle Figure 1 e 2. Quando il progetto richiede la spirale, iniziare sospendendo un anello ogni 10 piedi come mostrato nella Figura 2. Per determinare la lunghezza del loop, dividere la lunghezza MLTV per la lunghezza del tubo e moltiplicare per 10. Ad esempio, se si utilizza un tubo da 15,24 m (50 piedi) MLTV su un tubo da 40 piedi, lasciare un anello di cavo scaldante da 3,66 m (12 piedi) ad ogni sezione di tubo da 3,1 m (10 piedi). Afferrare l'anello al centro e avvolgerlo attorno al tubo. Uniformare la distanza tra le spirali facendo scorrere le fascette lungo il tubo. Utilizzare nastro in fibra di vetro per fissare il centro dell'anello al tubo. Fissare il cavo scaldante MLTV al tubo a intervalli di 1 piede utilizzando nastro in fibra di vetro per applicazioni o fascette in nylon. Non utilizzare nastro isolante in vinile, nastro adesivo, fascette metalliche o fili. Se rimane del cavo in eccesso all'estremità del tubo, raddoppiarlo lungo il tubo.
3. Controllare l'installazione.
Prima di installare l'isolamento termico, assicurarsi che il cavo scaldante sia libero da danni meccanici (da tagli, morsetti, ecc.) e danni termici (da saldature, surriscaldamento, ecc.).

4. Installare l'isolamento termico.
Un sistema MLTV affidabile dipende da un sistema installato correttamente, asciutto e resistente alle intemperie con isolamento termico. Assicurarsi che sia presente almeno 1/2" di schiuma preformata o isolamento termico equivalente e che tutte le tubazioni, comprese le valvole, i giunti e gli attraversamenti delle pareti, siano state completamente isolate come mostrato nella Figura 3. Per la protezione fino a -29°C (-20°F), utilizzare un isolamento spesso 1 pollice.
Installare l'isolamento sulla tubazione il prima possibile per ridurre al minimo il potenziale di danni meccanici dopo l'installazione.
Assicurarsi che l'etichetta MLTV sia visibile all'esterno dell'isolamento termico.
5. Completamento dell'installazione.
Per evitare danni al cavo scaldante o al cavo, fissare il cavo di alimentazione (cold lead) con nastro in fibra di vetro come mostrato nella Figura 4.
Sono incluse due etichette indicanti la presenza del cavo scaldante elettrico con il cavo scaldante. Attaccare le due etichette "Electric Traced" sulla superficie esterna dell'isolamento della tubazione ad intervalli idonei a segnalare la presenza di cavo scaldante elettrico MLTV.
6. Installazione del termostato
Il termostato (la giunzione del cavo scaldante) deve essere posizionato saldamente contro il tubo e fissato con nastro in fibra di vetro di buona qualità. Il termostato dovrebbe essere posizionato sull'estremità più fredda del tubo e accendere e spegnere il cavo per fornire un funzionamento economico.
7. Avvio del sistema.
ÿ Xuhui consiglia di testare il sistema secondo
la sezione "Test e manutenzione dei cavi" di seguito.
ÿ Collegare il cavo scaldante ad una presa protetta da dispersione verso terra.
ÿ Controllare l'interruttore automatico per verificare l'alimentazione al cavo.
ÿ L'acqua stagnante nel tubo dovrebbe diventare calda entro un'ora.
ÿ Per MLTV con cavo di alimentazione ma senza spina, utilizzando la certificazione CE o l'elenco UL Scatola di giunzione tipo 4X, boccola di uscita e dadi per cavi (adatti per cavi da 12 a 18 AWG dimensione del cavo), collegare i cavi freddi bianco e nero a entrambi i cavi di fase e al cavo verde freddo a terra.
ÿ Controllare l'interruttore automatico per verificare l'alimentazione al cavo.


Avvertenza: diseccitare il circuito prima di effettuare la manutenzione.
Test e manutenzione dei cavi
Utilizzando un megaohmetro da 500 V CC, controllare la resistenza di isolamento tra entrambi
i poli rettangolari (di alimentazione o filo bianco e nero) sulla spina e quelli rotondi
(terra o filo verde) dopo aver installato il cavo scaldante. La lettura minima
dovrebbe essere 50 megaohm.
Registrare i valori originali per ciascun circuito e confrontare le letture successive
riportati durante i regolari programmi di manutenzione ai valori originali.
Se le letture scendono al di sotto di 50 megaohm, sostituire il cavo MLTV con una nuova unità. Fare
non tentare di riparare l'unità.

Avvertenza: pericolo di incendio e scossa elettrica.
Un cavo scaldante danneggiato può causare scosse elettriche, archi elettrici e incendi. Non farlo
tentare di riparare o alimentare il cavo scaldante danneggiato. Rimuovilo subito e
sostituire con una nuova lunghezza.
Risoluzione dei problemi
| Sintomo | Probabili cause | Azione correttiva |
| Riscaldamentocavonon funziona | Nessuna tensione.Interruttore automaticoinciampato. | Controllare l'interruttore automatico.Assicurarsi che non ci siano troppi cavi o altro apparecchi collegati allo stesso circuitoCambiare la dimensione corretta dell'interruttore automaticoper il cavo scaldante. |
| Tubo o tettocongelato | Accendere il riscaldamentocavo troppo tardi | Accendere il cavo scaldante prima della temperatura fino a 0 y (32 y ) e mantenerlo in funzionebassa temperatura |
VEVOR®
TOUGH TOOLS, HALF PRICE
Supporto tecnico e certificato di garanzia
