MANUALE UTENTE 5MLTV2-80 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CAVO SCALDANTE TUBO

MODELLO:

VERSION NA: 5MLTV1-3y5MLTV1-9y5MLTV1-12y5MLTV1-15y

5MLTV1-40y5MLTV1-6y5MLTV1-18y5MLTV1-24y5MLTV1-30y

5MLTV1-60y5MLTV1-80y5MLTV1-100y5MLTV1-120

Continuiamo a impegnardi per fornirvi strumenti a prezzi competitivi.

"Risparmia la meta", "Metà prezzo" o qualsiasi altra espresione simile utilizzata solo da noi

rappresenta una stima del risparmio che potresti trare dall'acquisto di determinati strumenti

con non rispetto ai grande top brand e non significiva necessariamente coprire

tutte le categorie di strumenti da noi offerti. Si ricorda di verificare attendamente

quando effettui un ordine con noi se stai effettivamente risparmiando

La metà rispetto ai grande marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

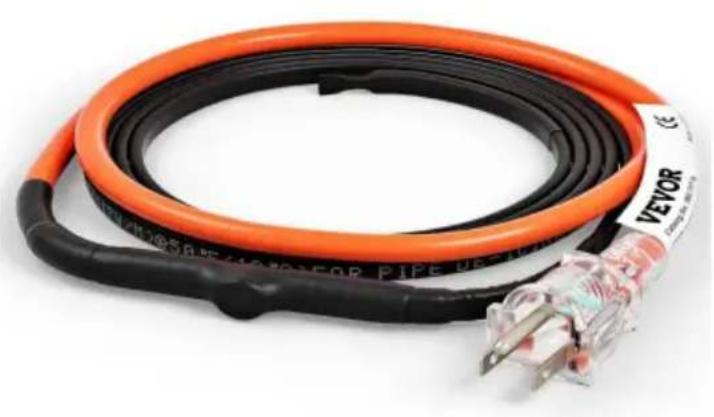

CAVO SCALDANTE TUBO

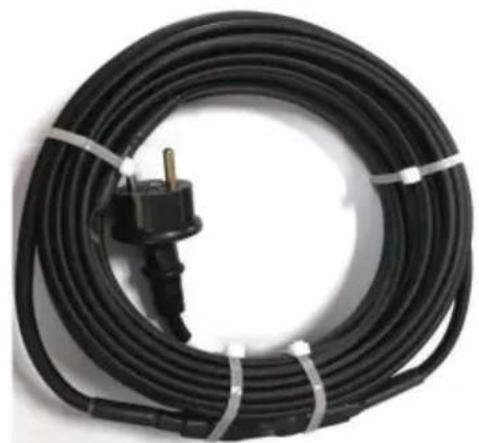

Versione UEVersione NA

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitate a contattarci: Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attendamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti technologici o software sul nostro prodotto.

Informazioni

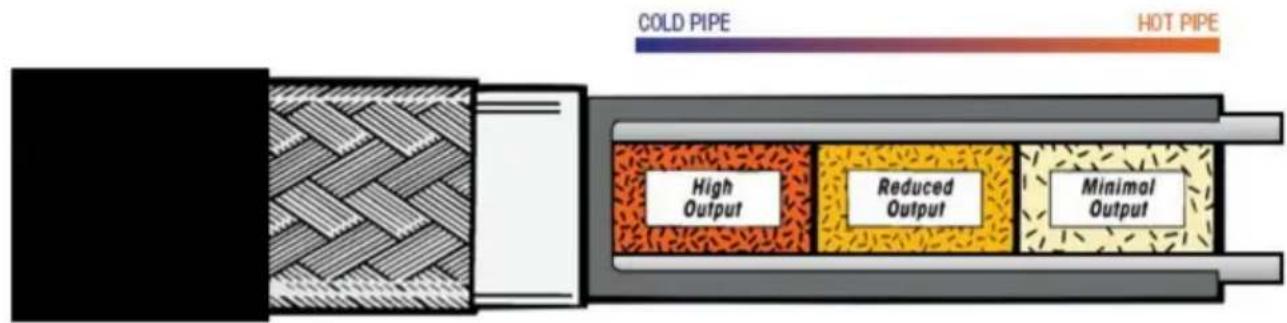

Uno speciale nucleo autoregolante è al centro del Kit MLTV. Questo nucleo è conduitivo

e si regola in base alle temperature circostanti. Quando fa freddo, il

Il nucleo del cavo ha molti percorsi conduttivi che generano abbastanza calore per trattenere l'acqua che scorre nel tubo.

Man mano che la temperatura circostante aumenta, ci sono sempre meno percorsi conduittivi viene generato calore. Questa TECHNOologia autoregolante garantisce la giusta quantità di calore viene applicativo, quando e dove è necessario.

Kit MLTV

Cavo antigelo tubi. Preterminato e autoregolante con spina.

Nominate UE: 9,8 Watt/m a 30 y, 16,4 Watt/m a 10 y, 240 V CA. NA: 3 Watt/piede a 86 y Watt/piedi a 50 y, 120 V CA.

Il kit MLTV è progettato per variate la sua potenza termica con i cambiamenti dell'ambiente circostante temperatura.

Grazie alla caratteristica autoregolante di quello cavo, il kit MLTV può essere avvolto stesso (sovrapposto), se necessario, quando installato su tubi, valvole o flange.

Proteggiti da tubi di scarico e acqua congelati o scoppiati non necessari.

Regola automaticamente la potenza termica per risparmiare energia.

Puo essere raddoppiato e sovrapposto per una facile applicazione.

Intervallo di temperatura operativa del prodotto

Questo prodotto è controllato da un sensore di temperatura per rilevare la temperatura. Inizia funziona quando la temperatura è inferiori a 6 ± 3 ( 43 ± 5 ) e smette di funzionare quando la temperatura è superiore a 13 ± 3 ( 55 ± 5 ). La luce si accende solo quando è collegata indica l'accensione e il funzionamento è controllato dall'interruttore di grado.

ACCESSIONI

Nastro in fibra di vetro

Assemblare

Segui questi 6 semplici passaggi per un inerno alla preoccupazioni.

1. Raccogliere informazioni sull'applicazione

• Determinare se il tubo è di plastica o metallo. - Misurare

il diametro del tubo. - Misurare la lunghezza del

tubo. Contare le valvole e i rubinetti.

2. Controllare l'alimentazione

• Verificare che sia disponibile una presa elettrica entro 2m (UE)/3 piedi (NA) alla giunzione posizione sul tubo.

Si raccomanda che il circuito che alimenta il cavo scaldante presenti una dispersione verso terra

protezione; quello è obblatorio dal codice elettrico per alcune applicazioni in multi

regioni. Consultare un ispettore elettrico per determinare il guasto a terra specifico

requisiti per l'applicazione prima dell'installazione. Se non sei sicuro che il tuo

il circuito è dotato di protezione contro i guasti a terra, consultare un elettricista.

3. Esaminare la tabella di selezione della temperatura

Individuare la temperatura minima prevista

• Tabella di selezione che intendi utilizzato.

Individuare il diametro del tubo di plastica o di metallo nella tabella delle temperature.

4. Seleziona il tuo kit di cavi

• Fare riferimento alle informazioni raccolte al punto 1. - Prendere la misura della lunghezza del tubo.

• Quindi aggiuungere un piede (2,54 cm/1 pollice) di cavo per ciascuna valvola o raccordo contato. - Sommare queste informazioni per determinare la lunghezza del cavo in piedi del kit MLTV avrà bisogno per quello progetto.

• Seleziona il kit MLTV Kit Pipe Freeze Prevention che più si avvicina al tuo lunghezza del cavo in piedi per tabella di selezione del kit.

5. Articoli aggintivi richiesti

• Il tubo/cavo deve essere coperto con fibra di vetro da 1/2 (1,27 cm/0,5 pollici) (o equivalente isolamento non inflammabile).

Utilizzare nastro in fibra di vetro per fissare il cavo al tubo.

Informazioni sul prodotto (versione NA)

CatalogareNumero	Voltaggio /V	Riscaldamento Cavo Lunghezza/FT (±2%)	Watt/m @50y	Energia Cavo Lunghezza/piedi (±2%)	Massimo manutenzione Temperatura y
5MLTV1-3	120	3	5	3	150
5MLTV1-6	120	6	5	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120	18	5	3	150
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Informazioni sul prodotto (versione UE)

CatalogareNumero	Voltaggio/V	RiscaldamentoCavoLunghezza/	Watt/m@10yy	EnergiaCavoLunghezza/m	Massimo manutenzioneTemperatura y
5MLTV2-6	230	M1.83	16.4	(±2%)2	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36.6	16.4	2	65

6. Installazione del termostato

• Il termostato (la giunzione del cavo scaldante) deve essere posizionato saldamente contro tubo e fissato con nastro in fibra di vetro di buona qualità. Il termostato dovrebbe esserlo posizionato sull'estremità più fredda del tubo e accendere e spegnere il cavo per fornire funzionamento economico.

Semplificiamo la selezione del cavo

Le selezioni non ombreggiate possono correre dritto lungo il tubo.

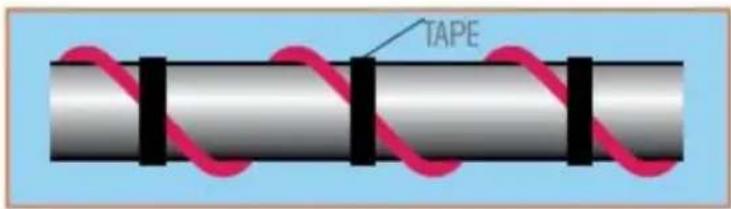

Selezioni ombreggiate in grassetto deve essere uniformmente a spirale lungo il tubo.

Tabella "A" Temperatura minima prevista: 0^ (versione NA)

	Tubo di plastica			Tubo metallico
Diametro	1/2"(0,5 pollici)	3/4"(0,75 pollici)	1"(1 pollice)	1/2"(0,5 pollici)	3/4"(0,75 pollici)	1"(1 pollice)
Modello				Lunghezza del tubo metallicoLunghezza
3 piedi	1,5-2,7 piedl	1,5-2,4 piedl	1,2-2,1 piedl	1,5-2,7 piedl	1,5-2,4 piedl	1,2-2,1 piedl
6 piedi	3,0-5,4 piedi	3,0-4,8 piedi	2,4-4,2 piedi	3,0-5,4 piedi	3,0-5,4 piedi	3,0-5,4 piedi
9 piedi	4,5-8,1 piedl	4,5-7,2 piedl	3,6-6,3 piedl	4,5-8,1 piedi	4,5-8,1 piedi	4,5-8,1 piedi
12 piedi	8,1-11,4 piedl	7,2-9,6 piedl	6,3-8,1 piedl	8,1-11,4 piedl	8,1-11,4 piedl	8,1-11,4 piedl
15 piedi	10,2-14,1 piedl	9-12 piedl	8,1-9,9 piedl	10,2-14,1 piedl	10,2-14,1 piedl	10,2-14,1 piedl
18 piedl	13,5-17,1 piedi	11,7-15,3 piedi	9,9-13,5 piedi	13,5-17,1 piedi	13,5-17,1 piedi	13,5-17,1 piedi
24 piedl	16,5-22,8 piedi	15,3-20,4 piedi	13,2-18 piedi	16,5-22,8 piedi	16,5-22,8 piedi	16,5-22,8 piedi
30 piedi	20,7-28,5 piedi	19,2-25,5 piedi 16,5	22,5 piedi	21,3-28,5 piedi	21,3-28,5 piedi	21,3-28,5 piedi
40 piedi	26,9-37,1 piedi	25,3-37,3 piedi 21,5	32,3 piedi	26,9-37,1 piedi	25,3-37,3 piedi	21,5-32,3 piedi
60 piedi	39,9-59,1 piedl	36,9-54,6 piedi 31,2	47,1 piedi	39,9-59,1 piedi	39,9-59,1 piedi	39,9-59,1 piedi
80 piedi	53,7-79,1 piedi	50,6-74,5 piedi 42,9	64,6 piedi	53,7-79,1 piedl	53,7-79,1 piedl	53,7-79,1 piedl
100 piedi	66,7-99,2 piedi	62,9-93,3 piedi 53,0	80,6 piedi	66,7-99,2 piedi	66,7-99,2 piedi	66,7-99,2 piedi
120 piedi	80,1-119,1 piedi 75,2	112,7 piedi 63,1-97,9	piedi	80,1-119,1 piedi 80,1-119,1	110,1 piedi 80,1-119,1	piedi

Tabella "B" Temperatura minima prevista: -20°F (versione NA)

	Tubo di plastica			Tubo metallico
Diametro avere	1/2"(0,5 pollici)	3/4"(0,75 pollici)	1"(1 pollice)	1/2"(0,5 pollici)	3/4"(0,75 pollici)	1"(1 pollice)
Modello	Lunghezza del tubo di plastica Lunghezza del tubo metallico
3 piedi	1,5-2,7 piedi	1,5-2,4 piedi	1,2-2,1 piedi	1,5-2,7 piedi	1,5-2,4 piedi	1,2-2,1 piedi
6 piedi	2,4-3,6 piedi	2,4-3,3 piedi	2,4-3 piedi 3,0-5,4	4 plèdi-5,4 piedi		3,0-5,4 piedi
9 piedi	3,6-5,4 piedi	3,3-4,5 piedi	3-3,6 piedi	4,5-8,1 piedi	4,5-7,2 piedi	3,6-6,3 piedi
12 piedi	5,4-7,2 piedi	4,5-6,3 piedi	3,6-5,7 piedi	8,1-11,4 piedi	7,2-10,5 piedi	6,3-9,6 piedi
15 piedi	7,2-9,0 piedi	6,3-8,1 piedi	5,1-7,2 piedi	10,2-14,1 piedi	9,3-13,2 piedi	8,1-12,3 piedi
18 piedi	9,0-11,91 piedi	8,1-9,9 piedi	7,2-9,0 piedi	13,5-17,1 piedi	12,6-16,2 piedi	11,7-13,5 piedi
24 piedi	11,7-15,6 piedi	9,9-13,2 piedi	9,0-12,0 piedi	17,1-22,8 piedi	16,2-21,6 piedi	13,5-18 piedi

30 piedi	15,6-19,8 piedi	13,2-17,4 piedi	12,0-15,3 piedi	22,8	29,4 piedi	21,6-27,3 piedi	18,0-22,8 piedi
40 piedi	26,9-37,1 piedi	25,3-37,3 piedi	21,5-32,3 piedi	26,9	37,1 piedi	25,3-37,3 piedi	21,5-32,3 piedi
60 piedi	30,0-40,8 piedi	26,4-35,4 piedi	22,8-31,2 piedi	44,7	59,4 piedi	41,1-54,6 piedi	34,5-46,5 piedi
80 piedi	43,5-54,7 piedi	37,8-47,0 piedi	33,3-41,9 piedi	63,4	79,4 piedi	58,2-73,0 piedi	49,6-62,4 piedi
100 piedi	54,4-68,4 piedi	47,1-58,8 piedi	42,1 piedi-52,6 f T		79,9-99,4 piedi	72,4-90,7 piedi	62,2-77,8 piedi
120 piedi	64,8-82,1 piedi	56,5-70,6 piedi	50,5-63,1 piedi	95,9	119,3 piedi	86,9-108,8 piedi	74,6-93,4 piedi

Tabella "A" Temperatura minima prevista: -18 y (versione UE)

	Tubo di plastica			Tubo metallico
Diametroè	1/2"(1,27 centimetri)	3/4"(1,91 centimetri)	1"(2,54 centimetri)	1/2"(1,27 centimetri)	3/4"(1,91 cm)	1"(2,54 centimetri)
Modello Lunghezza tubo in plastica				Lunghezza del tubo metallico
1,83 m 0,92-1,65 m 0,92-1	5 m 0,73-1,3 m	0,92-1,65 m 0,92-1,65 m	2-1,65 m 0,92-1,65 m	2-1,65 m 0,92-1,65 m	65 m
3,7 m 2,5-3,5 m 2,2-3 m		2m-2,5m 2,5-3,5m		2,5-3,5 metri 2,5-3,5 metri
5,5 m 4,2-5,3 m	11,7-15,3 piedi	9,9-13,5 piedi 4,2-5,3 m	4,2-5,3 m	4,2-5,3 metri 4,2-5,3 metri
18,3 m	11.2-18.02M	9.51-14.36M	12.2-18.02M	12.2-18.02M	12.2-18.02M	12.2-18.02M
24,4 m 53,7-79,1 piedi 15,42-22,7 13,1-19,7	m	16.37-24.11 m	16.37-24.11 m	16.37-24.111 m	16.37-24.11M	16.37-24.11M
36,6 millioni	24.41-36.3M	22.92-34.35 metri	24.41-36.3M	24.41-36.3M	24.41-36.3M	24.41-36.3M

Tabella "B" Temperatura minima prevista: -29 y (versione UE)

	Tubo di plastica			Tubo metallico
Diametro	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54 cm)	1/2" (1,27 centimetri)	3/4" (1,91 cm)	1" (2,54 cm)
Modello	Lunghezza del tubo di plastica Lunghezza del tubo metallico
1,83 m 0,73-1	1,1 m 0,73-1 m		0,73-0,92 m 0,92	-1,65 m 0,92-1,65	m 0,92-1,65 m
3,7 m 1,65-2	2,2 m 1,37-1,92	m 1,1-1,74 m		2,5-3,5 m	7,2-10,5 pliedl	6,3-9,6 pliedl
5,5 metri	2,74-3,63 m	2,45-3,02 m 2,2-2,74 m		4,11-5,21 m 3,84-4,94 m 3,57-4,11		m
18,3 m 9,1-1	2,4 m 8-10,8 m		6,9-9,5 m	13,6-18,1 m 12,5-16,6 m 10,5-14,2		m
24,4 millioni	13.3-16.67 M	11.5-14.32 M	10.15-12.77 M	19,32-24,2 m	17.74-22.25 M	15.12-19.02 M
36,6 m20,85-25	25 m	17,2-21,52 m	15,4-19,23 m	29,23-36,36 m	26,5-33,2 m 22,7	3-28,5 m

Esembio:

1. Se la temperatura prevista è più bassa: -29 y (-20 y), scegliere la Tabella "B"
2. Se il materiale del tubo è di plastica e il diametro del tubo è 1/2

(1,27 cm/0,5 pollici) e la lunghezza del tubo è compresa tra 0,73 e 0,1,1 m (2,4-3,6 piedi).
3. Quindi scegliamo il modello 1,83 m (6 piedi).

Questo sistema può essere installato con la certezza che funzionera per anni nella chiche richiedono servizio. Tutti i componenti sono realizzati con materiali di altissima qualità e sono testato durante i punti critici del processo produttivo.

Il termostato (la giunzione del cavo scaldante) deve essere posizionato saldamente contro tubo e fissato con nastro in fibra di vetro di buona qualità. Il termostato dovrebbe essere lo posizionato sull'estremità più fredda del tubo e accendere e spegnere il cavo per fornire funzionamento economico.

Requisiti generali

I cavi scaldanti MLTV possono essere utilizzati su tubi dell'acqua in metallo e plastica (come Conduttura PEX, conduttura in PVC), ma non su tubi flessibili in vinile (come quelli da giardino tubi flessibili).
I cavi scaldanti MLTV non sono destinati all'uso all'interno di tubazioni, per il congelamento protezione di liquidi diversi dall'acqua o per l'uso in aree classificate pericolose.
y Installare con un isolamento termico impermeabile e resistente al fuoco da almeno 1 / 2
y Nonutilizzare mai su tubi che possono superare i 65 y (150 y).
y ß possibile installare la spina del prodotto sulla presa o sul regolatore. Ma non può essere o danneggiare il cavo scaldante.
Non utilizzato all'interno del tubo, cui èsso utilizzato solo all'esterno del tubo.
Non utilizzato cavi scaldanti per tubazioni per applicazioni antighiaccio su tutti e grondaie.
Nonutilizzare seppellendo sottoterra.
y Il nastro può essere utilizzato direttamente sui tubi in polietilene, ma il nastro isolante non può esserlo usato.
y Installare solo in luoghi accessibili; non installare dietro muri o dove il il cavo sarebbe nascosto.
Non far passare il cavo scaldante attraverso pareti, soffitti o pavimenti.
y Collegare solo alle prese protette da guasto a terra che sono state installate conformità con tutti i codici e gli standard nazionali e locali prevalenti e sono protetto alla pioggia e da altre acqua.

Codici elettrici

Articoli 422 e 427 del Codice Elettrico Nazionale (NEC) e Parte 1, Sezione 62 del Canadian Electrical Code (CEC), regolano l'installazione del riscaldamento MLTV cavo per la protezione antigelo del tubo e deve essere rispetto.

Importante: affinché la garanzia Xuhui sia valida, è necessario rispetto delle requisiti delineati nelle presenti linee guida.

Tutte le informazioni termiche e di progettazione fornite qui si basano su uno "standard" installazione con cavo scaldante fissato su tubo coibentato.

Determine quale cavo scaldante MLTV è necessario per il congelamento dei tubi protezione:

Aggiungere 1 piede alla lunghezza del tubo per ciascuna valvola o rubinetto del systema di tubazioni. La temperatura esterna più bassa è -18 y (0 y), è necessario uno spessore minimi di 1/2 pollice

acqua

Avvertenza Rischio di incendio e scossa elettrica. Questo prodotto è un dispositivo elettrico che deve essere installato correttamente per garantire il correto funzionamento e prevenir scosse elettriche o incendi. Leggere queste importanti avvertenze e seguire attendamente tutte le istruzioni di installmente.

y Se utilizzato con condutture/tubi non metallici, la temperatura di rammollemento del i condotti/tubi non metallici devono essere superiori a 85 y (185 y).
y Per ridurre al minimo il pericolò di incendio causato da archi elettrici prolongati in caso di riscaldamento il cavò è danneggiato o installato in modo non corretto e delve essere conforme ai requisiti di Certificazioni dell'agenzia Xuhui e codici elettrici nazionali, apparecchiature per guasti a terra la protezione deve essere utilizzata su ciascun circuito derivato del cavò scaldante. L'arco potrebbe non esserlo arrestato alla protezione convenzionale del circuito.
Per le applicazioni di protezione antigelo dei tubi, utilizzare solo isolante resistente al fuoco materiali come schiuma preformata o fibra di vetro.
y Non danneggiare il cavo scaldante, il cavo di alimentazione o la spina. Rimuovi qualsiasi mettere immediatamente fuori servizio i cavi danneggiati.
y Non utilizzato fili o fascette metalliche per fissare il cavo al tubo. Utilizzato nastro in fibra di vetro (da 1/2 pollice di larghezza a 1 pollice di larghezza).
y Non installare il cavo scaldante sotto la copertura del fatto e delle grondaiesbrinamento.
y Lasciare queste istruzioni di installatione all'utente per riferimento futuro.

Installazione

1. Prepararsi per l'installazione.

y Conservare il cavo scaldante in un luogo pulito e asciutto.
Test completo della pressione delle tubazioni.
y Prima di installare il cavo, rimuovere eventuali superfici taglienti sul tubo che potrebbero danneggiare il cavo scaldante.

y Esaminare il progetto del cavo scaldante MLTV e confrontarlo con i materiali ricevuti verificare di disporre del cavo scaldante MLTV corretto.
y Pecorrere l'impiano e pianificare il percorso del cavo scaldante MLTV sul tubo.
y I cavi scaldanti possono essere installati con sovrapposizione incrociata nelle aree contemperature più basse, come valvole, flange, ecc.(Figura 1).

2. Posizionare e collegare il cavo scaldante al tubo.

y Assicurarsi che tutte le tubazioni da tracciare siano asciutte.
y Installare il cavo scaldante,utilizzando il tracciamento diritto Figura 1 o la spirale Figura 2.
Per una tracciatura rettilinea, installare il cavo scaldante sulla meta inferiore del tubo; per ad esempio, nella posizione delle 4 o delle 8.

y Assicurarsi di installare il cavo scaldante aggintivo richiesto per valvole, flange, ecc. come migliorato nelle Figure 1 e 2.
y Quando il progett o richiede la spirale, inizia sospendingo un anello agli 10 piedi come molto nella Figura 2. Per determinare la lunghezza del loop, dividere la lunghezza MLTV per la lunghezza del tubo e multiplicare per 10. Ad esempio, se si utilizza un tubo da 15,24 m (50 piedi) MLTV su un tubo da 40 piedi, lasciare un anello di cavo scaldante da 3,66 m (12 piedi) ad agli Sezione di tubo da 3,1 m (10 piedi). Afferrare l'anello al centro e avvolgerlo attorno al tubo. Uniformare la distance tra le spirali facendo scorrere le fascette lungo il tubo. Utilizzato nastro in fibra di vetro per fissare il centro dell'anello al tubo.
Fissare il cavo scaldante MLTV al tubo a intervalli di 1 piede utilizzando fibra di vetronastro per applicazioni o fascette in nylon. Non utilizzato nastro isolante in vinile, nastro adesivo, fascette metalliche o fili.
y Se rimane del cavo in eccesso all'estremita del tubo, raddoppiarlo lungo il tubo.

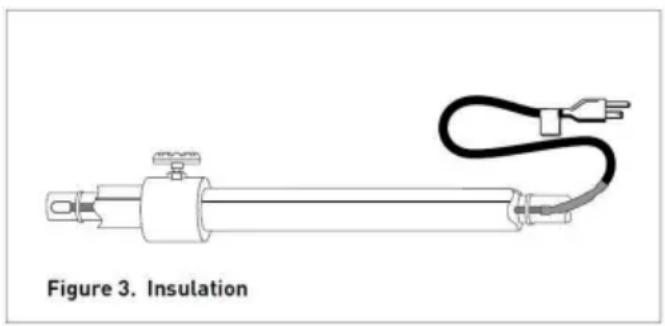

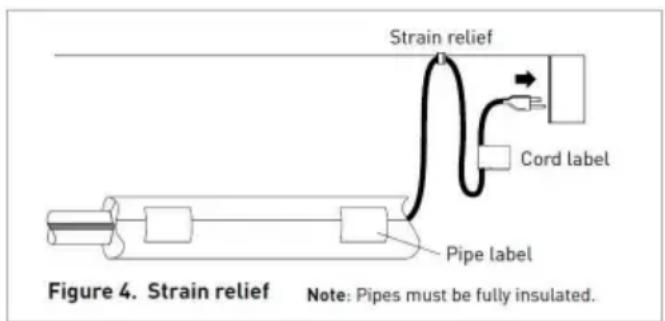

3. Controllare l'installazione.

y Prima di installare l'isolamento termico, assicurarsi che il cavo scaldante sia libero danni meccanici (da tagli, morsetti, ecc.) e danni termici (da saldature, surriscaldamento, ecc.).

4. Installare l'isolamento termico.

y Unsystema MLTV affidabile dipende da un systema installato correttamente, asciutto e resistente alle intemperie isolamento termico.
y Assicurarsi che sua presente almeno 1 / 2 di schiuma preformata o isolamento termico equivalente utilizzato e che tutte le tubazioni, comprese le valvole, i giunti e gli attraversamenti delle pareti, siano state completamente isolato come migliorato nella Figura 3.
y Per la protezione sino a -29(-20),utilizzare un isolamento spesso 1 pollice.

y Installare l'isolamento sulla tubazione il prima possible per ridurre al minimo il potenziale per danni meccanici dopo l'installazione.
y Assicurarsi che l'etichetta MLTV sua visibile all'esterno dell'isolamento termico.

5. Completamento dell'installazione.

Per evitare danni al cavo scaldante o al cavo, fissare il cavo di alimentazione (freddopiombo) con nastro in fibra di vetro come migliorato nella Figura 4.
y Sono incluse due etichette indicanti la presenza del cavo scaldante elettrico con il cavo scaldante. Attaccare le due etichette "Electric Traced" sulla superficie esterna dell'isolamento della tubazione ad intervalli idonei a segnalare la presenza di MLTV elettrico cavo scaldante.

6. Installazione del termostato

Il termostato (la giunzione del cavo scaldante) deve essere posizionato saldamente contro tubo e fissato con nastro in fibra di vetro di buona qualità. Il termostato dovrebbe esserlo posizionato sull'estremità più fredda del tubo e accendere e spagnere il cavo per fornire funzionamento economico.

7. Avvio del sistema.

y Xuhui consiglia di testare ilsystema secondo
la sezione "Test e manutenzione dei cavi" di seguito.
y Collegare il cavo scaldante ad una presa protetta da dispersione verso terra presa.
y Controllare l'interruttore automatico per verificare l'alimentazione al cavo.
y L'acqua stagnante nel tubo dovrebbe divertare calda entro un'ora.
y Per MLTV con cavo di alimentazione ma alla spina, utilizzando la certificazione CE o l'elenco UL Scatola di giunzione tipo 4X, boccola di uscita e dadi per cavi (adatti per cavi da 12 a 18 AWG dimensione del cavo), collegare i cavi freddi bianco e nero a entrambi i cavi di fase e al cavo verde freddo a terra.
y Controllare l'interruttore automatico per verificare l'alimentazione al cavo.

Avverenza: diseccitare il circuito prima di effettuare la manutenzione.

Teste manutenzione dei cavi

Utilizzando un megaohmetro da 500 V CC, controllare la resistenza di isolamento tra entrambi

i poli rettangolari (di alimentazione o filo bianco e nero) sulla spina e quelli rotondi

(terra o filo verde) dopo aver installato il cavo scaldante. Lettura minima

dovrebbe essere 50 megaohm.

Registrarare i valori originali per ciascun circuito e confrontare le lecture successive

riportati durante i regolari programmi di manutenzione ai valori originali.

Se le lecture scendono al di sotto di 50 megaohm, sostituire il cavo MLTV con una nuova unità. Fare

non tentare di riparare l'unità.

Avverenza: pericolo di incendio e scossa elettrica.

Un cavo scaldante danneggiato cui cause sccasse elettriche, archi elettrici e incendi. Non farlo

tentare di riparare o alimentare il cavo scaldante danneggiato. Rimuovilo subito e

sostituire con una nuova lunghezza.

Risoluzione dei problemi

Sintomo	Probabili cause	Azione correttiva
Riscaldamento cavo non funziona	Nessuna tensione. Interruttore automatico inciampato.	Controllare l'interruttore automatico. Assicurarsi che non ci siano troppi cavi o altri apprecchi collegati allo stesso circuito Cambiare la dimensione corretta dell'interruttore automatico per il cavo scaldante.
Tubo o tutto congelato	Accendere il riscaldamento cavo troppo tardi	Accendere il cavo scaldante prima della temperatura fino a 0 y (32 y) e mantenerlo in funzione bassa temperatura

VEVOR

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
