INSTRUKCJA OBSŁUGI 5MLTV2-80 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

KABEL OGRZEWANIA RURY

MODEL:

NA WERSJE: 5MLTV1-3, 5MLTV1-9, 5MLTV1-12, 5MLTV1-15,

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

"Zaoszczędź połowę ceny", "Zaoszczędź połowę ceny" lub inne podobne wyrażenia używane wyłącznie przez nas

reprezentują szacunkowe oszczędności, jakie możesz zyskać, kupując określone narzędzia

z nami w porównaniu z głównymi, najlepszymi markami i niekoniecznie oznaczają pokrycie

wszystkich kategorii oferowanych przez nas narzędzi. Przypominamy o dokładnej weryfikacji

kiedy składasz u nas zamówienie, czy faktycznie oszczędzasz

połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

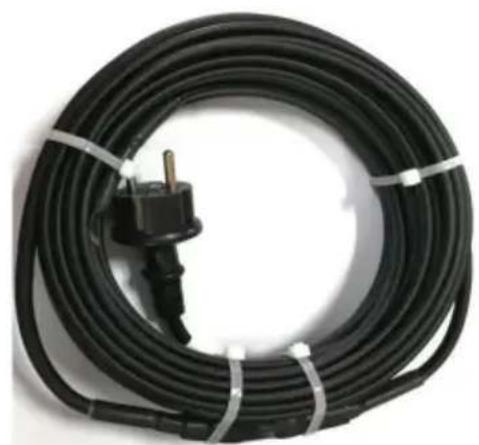

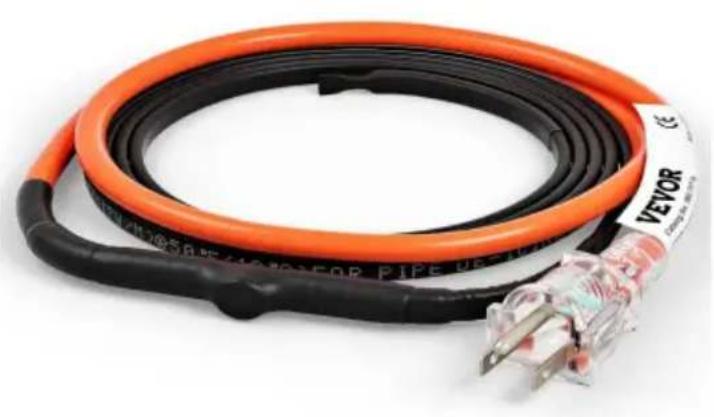

KABEL OGRZEWANIA RURY

Wersja UE / Wersja NA

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Informacja

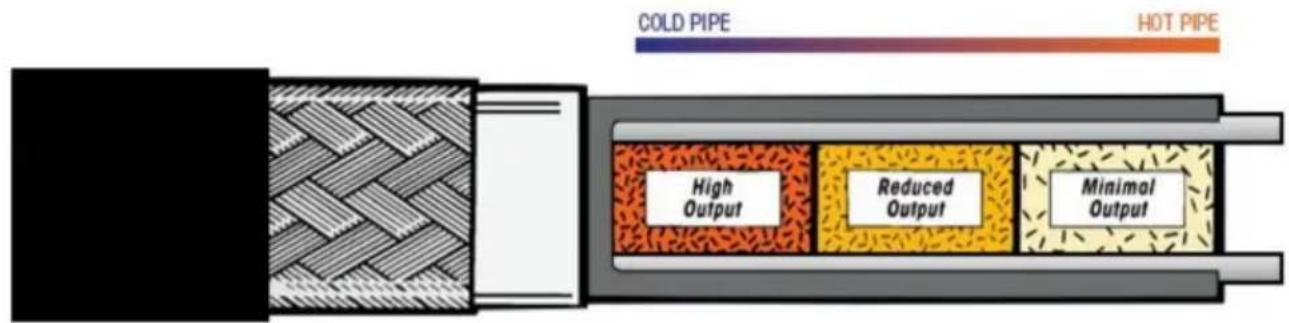

W centrum zestawu MLTV znajduje się specjalny samoregulujący rdzeń. Ten rdzeń jest przewodzący

i dostosowuje się do temperatury otoczenia. Kiedy jest zimno,

rdzeń kabla ma więcej ścieżek przewodzących, które wytwarzają wystarczającą ilość ciepła, aby zatrzymać wodę przepływającą w rurze.

W miarę wzrostu temperatury otoczenia jest coraz mniej ścieżek przewodzących

wytwarzane jest ciepło. Ta samoregulująca technologia zapewnia odpowiednią ilość ciepła

jest stosowany, kiedy i gdzie jest to potrzebne.

Zestaw MLTV

Kabel zapobiegający zamarzaniu rur. Wstępnie zakończony i samoregulujący z wtyczką.

Nominalna UE: 9,8 W/m przy 30°C, 16,4 W/m przy 10°C, 240 V AC. NA: 3 waty/stopę przy 86°F, W/ft przy 50°F, 120 V AC.

Zestaw MLTV został zaprojektowany tak, aby zmieniać moc cieplną w zależności od zmian temperatury otoczenia.

Ze względu na funkcje samoregulacji kabla, zestaw MLTV można owinąć

się (na zakładkę), jeśli to konieczne, po zainstalowaniu na rurach, zaworach lub kołnierzach.

Zabezpiecza się przed niepotrzebnym zamarznięciem lub pęknięciem rur wodociągowych i kanalizacyjnych.

Automatycznie reguluje moc cieplną, aby oszczędzać energię.

Można je podwoić i nałożyć na siebie, co ułatwia aplikację.

Zakres temperatur pracy produktu

Ten produkt jest kontrolowany przez czujnik temperatury wykrywający temperaturę. Zaczyna działać, gdy temperatura spadnie poniżej 6 ± 3°C ( 43 ± 5°F ) i przestaje działać, gdy temperatura przekracza 13 ± 3°C ( 55 ± 5°F ). Lampka świeci się tylko po podłączeniu, wskazując, że zasilanie jest włączone, a działanie jest kontrolowane za pomocą przycisku stopni.

AKCESORIA

Taśma z włókna szklanego

Gromadzić się

Wykonaj te 6 prostych kroków, aby zima była bezproblemowa.

1. Zbierz informacje o aplikacji
2. Ustal, czy rura jest plastikowa czy metalowa. - Zmierz

Zmierz średnicę rury. Zmierz długość rury. Policz

zawory i króćce.

1. Sprawdź zasilanie
2. Sprawdź, czy gniazdko elektryczne jest dostępne w odległości 2 m (UE)/3 stopy (NA) od złącza lokalizacja na rurze.
3. Zaleca się, aby obwód zasilający przewód grzejny posiadał zabezpieczenie ziemnozwarciowe; jest to obowiązkowe zgodnie z przepisami elektrycznymi dla niektórych zastosowań w niektórych regionach. Skonsultuj się z inspektorem elektrykiem, aby określić konkretne wymagania dotyczące zabezpieczenia ziemnozwarciowego dla Twojej instalacji. Jeśli nie masz pewności, czy Twój obwód posiada zabezpieczenie przeciwzwarciowe doziemne, skonsultuj się z elektrykiem.
4. Przejrzyj tabelę wyboru temperatury. Znajdź

najniższą oczekiwaną temperaturę

• Tabelę wyboru, z której planujesz korzystać.
• Znajdź średnicę rury plastikowej lub metalowej na wykresie temperatur.
• Wybierz swój zestaw kabli
• Zapoznaj się z informacjami zebranymi w kroku 1. - Wykonaj pomiar długości rury.
• Następnie dodaj jedną stopę (2,54 cm/1 cal) kabla na każdy policzony zawór lub czop. - Zsumuj te informacje, aby określić długość kabla w stopach zestawu MLTV

Zastosuj do projektu. - Wybierz zestaw MLTV do zapobiegania zamarzaniu rur, który najbardziej odpowiada Twojej długości kabla w stopach, korzystając z tabeli doboru zestawu.

1. Wymagane dodatkowe elementy
2. Rura/kabel musi być pokryty włóknem szklanym 1/2'' (1,27 cm/0,5 cala) (lub równoważną izolacją niepalną). Użyj taśmy z włókna szklanego, aby przymocować kabel do rury.

Informacja o produkcie (wersja NA)

Katalog Numer	Woltaż /W	Ogrzewanie Kabel Waty Długość/FT (±2%)	m @50°F	Moc Sznur Długość/FT (±2%)	Maksymalny konserwacja Temperatura°F
5MLTV1-3	120	3	5	3	150
5MLTV1-6	120	6	5	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120	18	5	3	150
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Informacja o produkcie (wersja UE)

Katalog Numer	Woltaż /W	Ogrzewanie Kabel Długość/	Waty/m @10°C	Moc Sznur Długość/m	Maksymalny konserwacja Temperatura°C
5MLTV2-6	230	M 1,83	16.4	(±2%) 2	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36,6	16.4	2	65

6. Instalacja termostatu

• Termostat (czujnik przy przewodzie grzejnym) musi być ściśle przylegający do rury i zabezpieczony dobrej jakości taśmą z włókna szklanego. Termostat powinien być umieszczony na najzimniejszym końcu rury i włączać i wyłączać kabel, aby zapewnić ekonomiczną eksploatację.

Ułatwiamy wybór kabla

Niezacienione zaznaczenia mogą biec prosto wzdłuż rury.

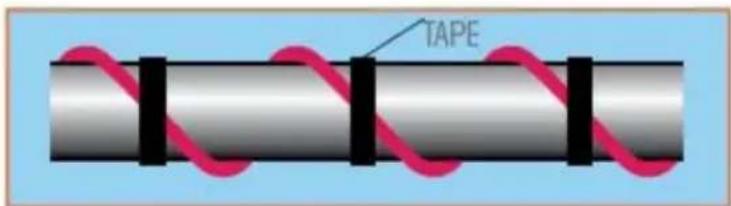

Odważne, cieniowane wybory muszą być równomiernie spiralnie wzdłuż rury.

Tabela „A" Najniższa oczekiwana temperatura: 0°F (wersja NA)

	Plastikowa rura			Metalowa rura
Średnica	1/2"(0,5 cala)	3/4"(0,75 cala)	1"(1 cal)	1/2"(0,5 cala)	3/4"(0,75 cala)	1"(1 cal)
Model				Długosc rury metalowejDługosc rury z tworz
3 stopy	1,5-2,7 stopy	1,5-2,4 stopy	1,2-2,1 stopy	1,5-2,7 stopy	1,5-2,4 stopy	1,2-2,1 stopy
6 stop	3,0-5,4 stopy	3,0-4,8 stopy	2,4-4,2 stopy	3,0-5,4 stopy	3,0-5,4 stopy	3,0-5,4 stopy
9 stop	4,5-8,1 stopy	4,5-7,2 stopy	3,6-6,3 stopy	4,5-8,1 stopy	4,5-8,1 stopy	4,5-8,1 stopy
12 stop	8,1-11,4 stopy	7,2-9,6 stopy	6,3-8,1 stopy	8,1-11,4 stopy	8,1-11,4 stopy	8,1-11,4 stopy
15 stop	10,2-14,1 stopy	9-12 stop	8,1-9,9 stopy	10,2-14,1 stopy	10,2-14,1 stopy	10,2-14,1 stopy
18 stop	13,5-17,1 stopy	11,7-15,3 stopy	9,9-13,5 stopy	13,5-17,1 stopy	13,5-17,1 stopy	13,5-17,1 stopy
24 stopy	16,5-22,8 stopy	15,3-20,4 stopy	13,2-18 stopy	16,5-22,8 stopy	16,5-22,8 stopy	16,5-22,8 stopy
30 stop	20,7-28,5 stopy	19,2-25,5 stopy	16,5-22,5 stopy	21,3-28,5 stopy	21,3-28,5 stopy	21,3-28,5 stopy
40 stop	26,9-37,1 stopy	25,3-37,3 stopy	21,5-32,3 stopy	26,9-37,1 stopy	25,3-37,3 stopy	21,5-32,3 stopy
60 stop	39,9-59,1 stopy	36,9-54,6 stopy	31,2-47,1 stopy	39,9-59,1 stopy	39,9-59,1 stopy	39,9-59,1 stopy
80 stop	53,7-79,1 stopy	50,6-74,5 stopy	42,9-64,6 stopy	53,7-79,1 stopy	53,7-79,1 stopy	53,7-79,1 stopy
100 stop	66,7-99,2 stopy	62,9-93,3 stopy	53,0-80,6 stopy	66,7-99,2 stopy	66,7-99,2 stopy	66,7-99,2 stopy
120 stop	80,1-119,1 stopy 75,2-	12,7 stopy	63,1-97,9 stopy	80,1-119,1 stopy 80,1-	10,1 stopy 80,1-119,1 stopy

Tabela „B" Najniższa oczekiwana temperatura: -20°F (wersja NA)

	Plastikowa rura			Metalowa rura
Diammieć	1/2"(0,5 cala)	3/4"(0,75 cala)	1"(1 cal)	1/2"(0,5 cala)	3/4"(0,75 cala)	1"(1 cal)
Model	Długosć rury z tworzywa sztucznego Długosć			rury metalowej
3 stopy	1,5-2,7 stopy	1,5-2,4 stopy	1,2-2,1 stopy	1,5-2,7 stopy	1,5-2,4 stopy	1,2-2,1 stopy
6 stopy	2,4-3,6 stopy	2,4-3,3 stopy	2,4-3 stopy	3,0-5,4 stopy	3,0-5,4 stopy	3,0-5,4 stopy
9 stopy	3,6-5,4 stopy	3,3-4,5 stopy	3-3,6 stopy	4,5-8,1 stopy	4,5-7,2 stopy	3,6-6,3 stopy
12 stopy	5,4-7,2 stopy	4,5-6,3 stopy	3,6-5,7 stopy	8,1-11,4 stopy	7,2-10,5 stopy	6,3-9,6 stopy
15 stopy	7,2-9,0 stopy	6,3-8,1 stopy	5,1-7,2 stopy	10,2-14,1 stopy	9,3-13,2 stopy	8,1-12,3 stopy
18 stopy	9,0-11,91 stopy	8,1-9,9 stopy	7,2-9,0 stopy	13,5-17,1 stopy	12,6-16,2 stopy	11,7-13,5 stopy
24 stopy	11,7-15,6 stopy	9,9-13,2 stopy	9,0-12,0 stopy	17,1-22,8 stopy	16,2-21,6 stopy	13,5-18 stopy
30 stop	15,6-19,8 stopy	13,2-17,4 stopy 12,0	-15,3 stopy 22,8-29,4	stopy	21,6-27,3 stopy	18,0-22,8 stopy
40 stop	26,9-37,1 stopy	25,3-37,3 stopy 21,5	-32,3 stopy 26,9-37,1	stopy	25,3-37,3 stopy	21,5-32,3 stopy
60 stop	30,0-40,8 stopy	26,4-35,4 stopy 22,8	-31,2 stopy 44,7-59,4	stopy	41,1-54,6 stopy	34,5-46,5 stopy
80 stop	43,5-54,7 stopy	37,8-47,0 stopy 33,3	41,9 stopy 63,4-79,4 stopy	stop	58,2-73,0 stopy	49,6-62,4 stopy
100 stop	54,4-68,4 stopy	47,1-58,8 stopy 72,4	42,1 stopy-52,6 f 90,7 stop T	79,9-99,4 stopy		62,2-77,8 stopy
120 stop	64,8-82,1 stopy	56,5-70,6 stopy 50,5	-63,1 stopy 95,9-119,3	stopy 86,9-108,8 stopy	74,6-93,4 stopy

Tabela „A" Najniższa oczekiwana temperatura: -18 °C (wersja UE)

	Plastikowa rura			Metalowa rura
Średnica Jest	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54 cm)	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54cm)
Modelowa dlugosc rury z tworzywa sztucznego				Dlugość rury metalowej
1,83 m 0,92-1,65 m 0,92-1.5 m 0,73-1,3 m	0,92-1,65 m 0,92-1.5 m 0,73-1,3 m	0,92-1,65 m 0,92-1,65 m 0,92-1,65 m	0,92-1,65 m 0,92-1,65 m	0,92-1,65 m 0,92-1,65 m	0,92-1,65 m 0,92-1,65 m	0,92-1,65 m 0,92-1,65 m
3,7m 2,5-3.5m 2,2-3m		2m-2,5m 2,5-3,5m		2,5-3,5 m 2,5-3,5m		2,5-3,5 m 2,5-3,5m
5,5 m 4,2-5,3 m	11,7-15,3 stopy	9,9-13,5 stopy	4,2-5,3 m	4,2-5,3 m 4,2-5,3m		4,2-5,3 m 4,2-5,3m
18,3 m	12.2-18.02 M	11.25-16.6 4m	9.51-14.36 M	12.2-18.02 M	12.2-18.02 M	12.2-18.02 M
24,4 m 53.7-79,1 stopy 15.42-22,7 13,1-19.7 m				16.37-24.1 1 m	16.37-24.1 1 m	16.37-24.11 M
36,6 m	24.41-36.3 M	22,92-34,3 5 m	19.23-29.84 M	24.41-36.3 M	24.41-36.3 M	24.41-36.3 M

Tabela „B" Najniższa oczekiwana temperatura: -29 °C (wersja UE)

	Plastikowa rura			Metalowa rura
Średnica	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54cm)	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54cm)
Model				Długosc rury metalowejDługosc ru
1,83 m 0,73-1	1,1 m 0,73-1 m		0,73-0,92 m 0,92	-1,65 m 0,92-1,65	m 0,92-1,65 m
3,7 m 1,65-2	2,2 m 1,37-1,92	m 1,1-1,74 m		2,5-3,5 m	7,2-10,5 stopy	6,3-9,6 stopy
5,5 m	2,74-3,63 m	2,45-3,02 m 2,2-2,74 m		4,11-5,21 m 3,84-4,94 m 3,57-4,11	m
18,3 m 9,1-1	2,4 m 8-10,8 m		6,9-9,5 m	13,6-18,1 m 12,5-16,6 m 10,5-14,2	m
24,4 m	13.3-16.67 M	11.5-14.32 M	10.15-12.77 M	19,32-24,2 m	17.74-22.25 M	15.12-19.02 M
36,6 m 20,85-25 m	17,2-21,52 m	15,4-19,23 m		29,23-36,36 m	26,5-33,2 m 22,7	3-28,5 m

Przykład:

1. Jeśli najniższa oczekiwana temperatura: -29 °C(-20 °F), wybierz tabelę „B"
2. Jeśli materiał rury jest plastikowy, a średnica rury wynosi 1 / 2

(1,27 cm/0,5 cala), a długość rury wynosi 0,73-0,1,1 m (2,4-3,6 stopy).

1. Następnie wybieramy Model 1,83 m (6 stóp).

System ten można zainstalować, mając pewność, że będzie działał! Bez niego przez lata wymagające serwisu. Wszystkie elementy wykonane są z najwyższej jakości materiałów i są testowane w krytycznych momentach procesu produkcyjnego.

Termostat (złącze przewodu grzejnego) należy ściśle przylegać do rury i zabezpieczyć dobrej jakości taśmą z włókna szklanego. Termostat powinien być umieszczony na najzimniejszym końcu rury i włączać i wyłączać kabel, aby zapewnić ekonomiczną eksploatację.

Wymagania ogólne

Kable grzejne MLTV można stosować na rurach wodociągowych metalowych i plastikowych (np. Rurociąg PEX, rurociąg PCV), ale nie na elastycznych rurkach winylowych (takich jak rury ogrodowe sąże).

Przewody grzejne MLTV nie są przeznaczone do stosowania wewnątrz rur, w celu ochrony przed zamarzaniem cieczy innych niż woda, ani do użytku w sklasyfikowanych miejscach niebezpiecznych.

Zainstaluj z ognioodporną i wodoodporną izolacją termiczną o grubości co najmniej 1/2 cala.

Nigdy nie używać na rurach, których temperatura może przekraczać 65°C (150°F).

Wtyczkę produktu można zainstalować w gniazdku lub regulatorze. Ale to nie może się zmienić lub uszkodzić kabel grzejny.

Nie stosować wewnątrz rury, ale stosować wyłącznie na zewnątrz rury.

Nie należy używać przewodu grzejnego do rur do odladzania dachów i rynien.

Nie stosować przez zakopywanie pod ziemią.

Taśmę należy stosować bezpośrednio na rurach polietylenowych, ale taśmy elektrycznej nie należy używać.

Instaluj tylko w dostępnych miejscach, nie instaluj za ścianami lub w innych miejscach, gdzie kabel byłby ukryty.

Nie prowadź kabla grzejnego przez ściany, sufity lub podłogi.

Podłączaj wyłącznie do zainstalowanych gniazd zabezpieczonych przed zwarciem doziemnym zgodnie ze wszystkimi obowiązującymi krajowymi i lokalnymi przepisami i normami oraz są chronione przed deszczem i inną wodą.

Kody elektryczne

Artykuły 422 i 427 krajowego kodeksu elektrycznego (NEC) oraz część 1, sekcja 62

kanadyjskiego kodeksu elektrycznego (CEC) regulują instalacje ogrzewania MLTV

kabla zabezpieczającego przed zamarzaniem rur i należy ich przestrzegać.

Ważne: Aby gwarancja Xuhui była ważna, musisz przestrzegać wszystkich

wymagań określonych w niniejszych wytycznych.

Wszystkie podane tutaj informacje termiczne i projektowe opierają się na „standardowej"

instalacji z przewodem grzejnym przymocowanym do izolowanej rury.

Określ, jakiego kabla grzejnego MLTV potrzebujesz do ochrony rur przed zamarzaniem:

Dodaj 1 stopę do długości rury dla każdego zaworu lub czopa w systemie rur.

Najniższa temperatura zewnętrzna wynosi -18 °C (0 °F), wymagana jest grubość co najmniej 1/2 cala

woda

Ostrzeżenie: Niebezpieczeństwo pożaru i porażenia prądem. Ten produkt jest urządzeniem elektrycznym, które musi być zainstalowane przez wykwalifikowanych elektryków, aby zapewnić prawidłowe działanie i zapobiec porażeniu lub pożarowi. Przeczytaj te ważne ostrzeżenia i dokładnie postępuj zgodnie ze wszystkimi instrukcjami instalacji.

W przypadku stosowania z niemetalowymi przewodami/rurami temperatura mięknienia

niemetalowego przewodu/rury powinna być większa niż 85 °C (185 °F).

Aby zminimalizować niebezpieczeństwo pożaru na skutek utrzymującego się łuku elektrycznego w przypadku, gdy kabel grzejny jest uszkodzony lub nieprawidłowo zamontowany oraz spełnia wymogi art.

Certyfikaty agencji Xuhui i krajowe przepisy elektryczne, sprzęt doziemny

należy zastosować zabezpieczenie na każdym odgałęzieniu przewodu grzejnego. Łuk nie może być

zatrzymany przez konwencjonalne zabezpieczenia obwodu.

W przypadku zastosowań związanych z ochroną rur przed zamarzaniem należy stosować wyłącznie izolację ognioodporną z materiałów, takich jak wstępnie formowana pianka lub włókno szklane.

Uważaj, aby nie uszkodzić kabla grzejnego, przewodu zasilającego ani wtyczki. Usuń natychmiast uszkodzone kable i zwróć je do serwisu.

Do mocowania kabla do rury nie należy używać żadnych drutów ani metalowych zacisków. Używać taśmy z włókna szklanego (szerokość od 1/2 cala do 1 cala).

Nie należy instalować przewodu grzejnego pod pokryciem dachowym i rynną do odladzania.

Pozostaw niniejszą instrukcję instalacji użytkownikom do wykorzystania w przyszłości.

Instalacja

1. Przygotuj się do instalacji.

Przechowuj kabel grzejny w czystym i suchym miejscu.

Wykonaj pełną próbę szczelności rurociągów.

Przed zainstalowaniem kabla usuń wszelkie ostre powierzchnie z rury, które mogłyby uszkodzić kabel grzejny.

Zapoznaj się z projektem przewodu grzejnego MLTV i porównaj z otrzymanymi materiałami, sprawdź, czy posiadasz odpowiedni przewód grzejny MLTV.

Obejrzyj instalację i zaplanuj ułożenie kabla grzejnego MLTV na rurze.

Przewody grzejne można układać krzyżowo w obszarach o niższej temperaturze, takich jak zawory, kołnierze itp. (Rysunek 1).

1. Ułożyć i przymocować przewód grzejny do rury.

Upewnij się, że wszystkie rurociągi, które mają być śledzone, są suche.

Zamontuj kabel grzejny, stosując ścieg prosty (Rysunek 1) lub spiralny (Rysunek 2).

Aby uzyskać proste prowadzenie, zamontuj kabel grzejny w dolnej połowie rury; na przykład w pozycji godziny 4 lub 8.

Pamiętaj o zainstalowaniu dodatkowego przewodu grzejnego wymaganego do zaworów, kołnierzy itp., jak pokazano na rysunkach 1 i 2.

Jeśli projekt wymaga spirali, zacznij od zwieszenia pętli co 3 metry, jak pokazano na rysunku 2. Aby określić długość pętli, podziel długość MLTV przez długość rury i pomnóż przez 10. Na przykład, jeśli używasz rury o długości 15,24 m (50 stóp) MLTV na rurze o długości 40 stóp, w każdym odstępie pozostaw pętlę kabla grzejnego o długości 3,66 m (12 stóp). Odcinek rury o długości 3,1 m (10 stóp). Chwyć pętlę na środku i owiń ją wokół rury. Wyrównaj odległość między spiralami, przyszuwając opaski wzdłuż rury. Użyj taśmy z włókna szklanego, mocując środek pętli do rury.

Przymocuj kabel grzejny MLTV do rury w odstępach co 1 stopę, używając włókna szklanego taśmy aplikacyjnej lub nylonowych opasek kablowych. Nie używaj winylowej taśmy izolacyjnej, taśmy klejącej, metalowych opasek ani drutu.

Jeżeli na końcu rury pozostaje nadmiar kabla, podwój go z powrotem wzdłuż rury.

3. Sprawdź instalację.

Przed montażem izolacji termicznej należy upewnić się, że kabel grzejny jest wolny od uszkodzeń mechanicznych (na skutek przycięć, zacisków itp.) i uszkodzeń termicznych (na skutek lutowania, przegrzania itp.).

4. Zamontuj izolację termiczną.

Niezawodny system MLTV zależy od prawidłowo zainstalowanej, suchej i odpornej na warunki atmosferyczne izolacji termicznej.

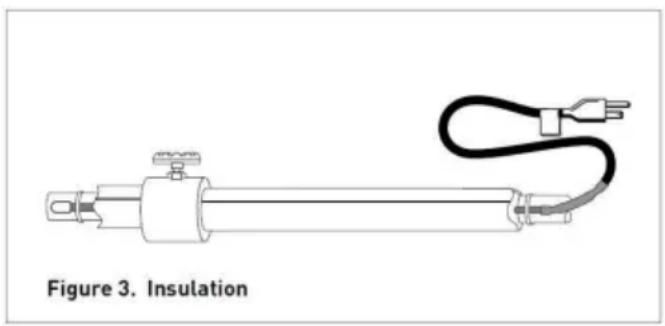

Upewnij się, że co najmniej 1/2 cala wstępnie uformowanej pianki lub równoważnej izolacji termicznej jest używane, a wszystkie rurociągi, w tym zawory, złącza i przejścia przez ściany, zostały wykonane całkowicie izolowane, jak pokazano na rysunku 3.

Aby zapewnić ochronę do -29 °C (-20 F), należy zastosować izolację o grubości 1 cala.

Zamontuj izolację na rurociągu tak szybko, jak to możliwe, aby zminimalizować potencjalne ryzyko uszkodzeń mechanicznych po montażu.

Upewnij się, że etykieta MLTV jest widoczna na zewnątrz izolacji termicznej.

5. Zakończenie instalacji.

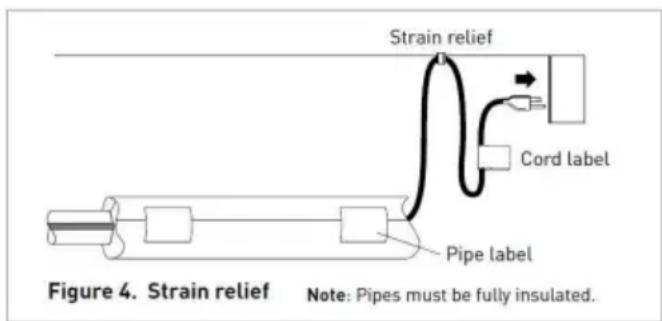

Aby zapobiec uszkodzeniu przewodu grzejnego lub przewodu zasilającego, należy zabezpieczyć przewód zasilający (zimny odcinek) taśmą z włókna szklanego, jak pokazano na rysunku 4.

W zestawie znajdują się dwie etykiety wskazujące obecność elektrycznego przewodu grzejnego z kablem grzejnym. Przymocuj dwie etykiety „Electric Traced” na zewnętrznej powierzchni izolacji rury w odpowiednich odstępach czasu, aby wskazać obecność urządzeń elektrycznych MLTV kabel grzejny.

6. Instalacja termostatu

Termostat (czujnik przewodu grzejnego) należy przykleić do rury i zabezpieczyć dobrej jakości taśmą z włókna szklanego. Termostat powinien być umieszczony na najniższym końcu rury i należy go wyregulować, aby zapewnić ekonomiczną eksploatację.

7. Uruchomienie systemu.

Xuhui zaleca przetestowanie systemu według sekcji „Testowanie i konserwacja kabli” poniżej.

Podłącz kabel grzejny do gniazda zabezpieczonego przed zwarciem doziemnym.

Sprawdź wyłącznik automatyczny, aby sprawdzić zasilanie kabla.

Stojąca woda w rurze powinna być ciepła w ciągu godziny.

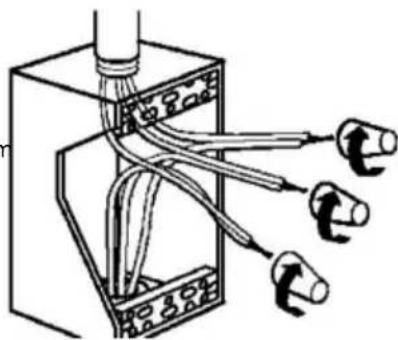

W przypadku MLTV z przyłączem typu 4X i tuleją wylotową oraz nakrętkami przewodów (odpowiednie dla przewodów o średnicach od 12 do 18 AWG), podłącz czarno-biały zimny przewód do obu przewodów fazowych i zielony zimny przewód do ziemi.

Sprawdź wyłącznik automatyczny, aby sprawdzić zasilanie kabla.

Ostrzeżenie: Przed przystąpieniem do serwisowania odłącz obwód od zasilania.

Testowanie i konserwacja kabli

Za pomocą megaomomierza 500 V prądu stałego sprawdź rezystancję izolacji pomiędzy obydwoma prostokątnymi (zasilającymi lub czarno-białymi przewodami) wtyczki i okrągłym

(uziemieniem lub zielonym przewodem) po zainstalowaniu przewodu grzejnego. Minimalna wartość powinna wynosić 50 megaomów.

Zapisz oryginalne wartości dla każdego obwodu i porównuj kolejne odczyty

podczas regularnych przeglądów konserwacyjnych do wartości pierwotnych.

Jeśli odczyty spadną poniżej 50 megaomów, wymień kabel MLTV na nowy. Nie

próbuj naprawiać urządzenia.

Ostrzeżenie: ryzyko pożaru i porażenia prądem.

Uszkodzony kabel grzejny może spowodować porażenie prądem, zwarcie i pożar. Nie podejmuj prób naprawy lub zasilania uszkodzonego przewodu grzejnego. Usuń go natychmiast i wymień na nową długość.

Rozwiązywanie problemów

Objaw	Prawdopodobne przyczyny	Dziafanie naprawcze
Ogrzewanie kabel nie dwía	Brak napięcia. Wymiącznik automatyczny potkną są.	Sprawdź wymiącznik automatyczny. Upewnij są, ze nie ma zbyt wieiu kabli ani innych elementów urzadzenia podȩczone do tego samego okrażenie Zmień odpowiedni Rozmiar wymiącznika do przyzewodu grzejngo.
Rura lub dach zamrożone	Wymiącz ogrzewanie kabel za poźno	Wymiącz kabel grzejny przyzed temp obniż do 0 °C (32 °F) i utrzymuj dziafanie niska temperatura

Wsparcie techniczne i certyfikat e-gwarancji
