INSTRUKCJA OBSŁUGI 5MLTV2-18 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

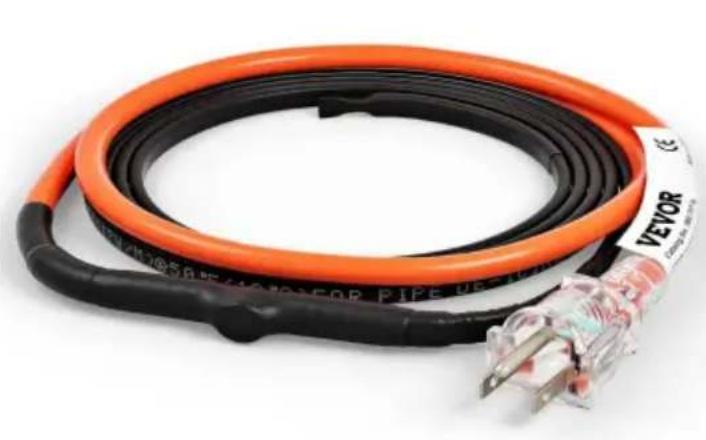

KABEL OGRZEWANIA RURY

MODEL:

NA WERSJE: 5MLTV1-3, 5MLTV1-9, 5MLTV1-12, 5MLTV1-15,

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

„Zaoszczędź pół ceny”, „Zaoszczędź połowę ceny” lub inne podobne wyrażenia używane wyłącznie przez nas

reprezentuje szacunkową oszczędność, jaką możesz zyskać kupując określone narzędzia

z nami w porównaniu z głównymi, najlepszymi markami i niekoniecznie oznacza pokrycie

wszystkie kategorie oferowanych przez nas narzędzi. Przypominamy o dokładnej weryfikacji

kiedy składasz u nas zamówienie, jeśli faktycznie oszczędasz

Połowa w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

KABEL OGRZEWANIA RURY

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Informacja

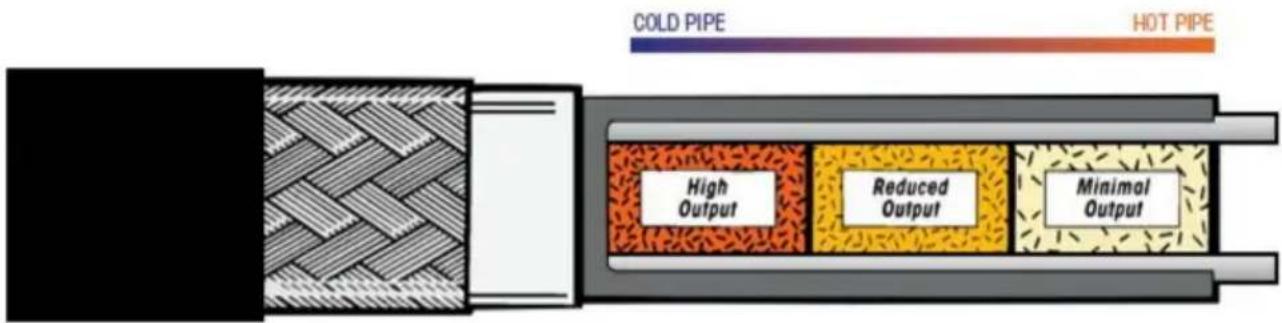

W centrum zestawu MLTV znajduje się specjalny samoregulujący rdzeń. Ten rdzeń jest przewodzący i dostosowuje się do temperatury otoczenia. Kiedy jest zimno,

rdzeń kabla ma wiele ścieżek przewodzących, które wytwarzają wystarczającą ilość ciepła, aby zatrzymać wodę przepływającą w rurze.

W miarę wzrostu temperatury otoczenia jest coraz mniej ścieżek przewodzących, a wytwarzane jest mniej ciepła. Ta samoregulująca technologia zapewnia odpowiednią ilość ciepła, stosowaną wtedy i tam, gdzie jest to potrzebne.

Kabel zapobiegający zamarzaniu rur. Wstępnie zakończony i samoregulujący z wtyczką.

Nominalna UE: 9,8 W/m przy 30°C, 16,4 W/m przy 10°C, 240 V AC. NA: 3 waty/stopę przy 86°F, W/ft przy 50°F, 120 V AC.

Zestaw MLTV został zaprojektowany tak, aby zmieniać moc cieplną w zależności od zmian temperatury otoczenia.

Ze względu na funkcję samoregulacji tego kabla, zestaw MLTV można owinąć

się (na zakładkę), jeśli to konieczne, po zainstalowaniu na rurach, zaworach lub kołnierzach.

Zabezpiecz się przed niepotrzebnym zamarznięciem lub pęknięciem rur wodociągowych i kanalizacyjnych.

Automatycznie reguluje moc cieplną, aby oszczędzać energię.

Można je podwoić i nałożyć na siebie, co ułatwia aplikację.

Zakres temperatur pracy produktu

Ten produkt jest kontrolowany przez czujnik temperatury, który wykrywa temperaturę. Zaczyna działać, gdy temperatura spadnie poniżej 6 ± 3 °C (43 ± 5 °F), a przestaje działać, gdy temperatura przekracza 13 ± 3 °C (55 ± 5 °F). Lampka świeci się tylko po podłączeniu, wskazując, że zasilanie jest włączone, a działanie jest kontrolowane za pomocą przełącznika stopni.

AKCESORIA

Taśma z włókna szklanego

Gromadzić się

Wykonaj te 6 prostych kroków, aby zima była bezproblemowa.

1. Zbierz informacje o aplikacji

- Ustal, czy rura jest plastikowa czy metalowa. - Zmierz

średnicę rury. • Zmierz długość rury. • Policz

zawory i króćce.

1. Sprawdź zasilanie

- Sprawdź, czy gniazdko elektryczne jest dostępne w odległości 2 m (UE)/3 stóp (NA) od złącza lokalizacja na rurze.

- Zaleca się, aby obwód zasilający przewód grzejny posiadał zabezpieczenie przeciwzwarciowe; jest to obowiązkowe zgodnie z przepisami elektrycznymi dla niektórych zastosowań w wielu regionach. Skonsultuj się z inspektorem elektrykiem, aby określić konkretne wymagania dotyczące zabezpieczenia przeciwzwarciowego dla aplikacji przed instalacją. Jeśli nie masz pewności, czy Twój obwód posiada zabezpieczenie przeciwzwarciowe, skonsultuj się z elektrykiem.

1. Przejrzyj tabelę wyboru temperatury • Znajdź

najniższą oczekiwaną temperaturę

- Tabela wyboru, z której planujesz korzystać.

- Znajdź średnicę rury plastikowej lub metalowej na wykresie temperatur.

1. Wybierz swój zestaw kabli

- Zapoznaj się z informacjami zebranymi w kroku 1. • Wykonaj pomiar długości rury.

- Następnie dodaj jedną stopę (2,54 cm/1 cal) kabla na każdy policzony zawór lub czop. • Zsumuj te informacje, aby określić długość kabla w stopach zestawu MLTV będą potrzebne do tego projektu. • Wybierz zestaw MLTV do zapobiegania zamarzaniu rur, który najbardziej odpowiada Twojej długości kabla w stopach, korzystając z tabeli doboru zestawu.

5. Wymagane dodatkowe elementy

- Rura/kabel musi być pokryty włóknem szklanym 1/2" (1,27 cm/0,5 cala) (lub równoważną izolacją niepalną). • Użyj taśmy z włókna szklanego, aby przymocować kabel do rury.

Informacje o produkcie (wersja NA)

Katalog Numer	Woltaż/W	Ogrzewanie Kabel Waty/mDługość/FT(±2%)	@50°F	Moc Sznur Długość/FT(±2%)	Maksymalny konserwacja Temperatura°F
5MLTV1-3	120	3	5	3	150
5MLTV1-6	120	6	5	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120	18	5	3	150
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Informacje o produkcie (wersja UE)

Katalog Numer	Woltaż/W	Ogrzewanie Kabel Długość/	Waty/m @10°C	Moc Sznur Długość/m	Maksymalny konserwacja Temperatura°C
5MLTV2-6	230	M 1,83	16.4	(±2%) 2	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36,6	16.4	2	65

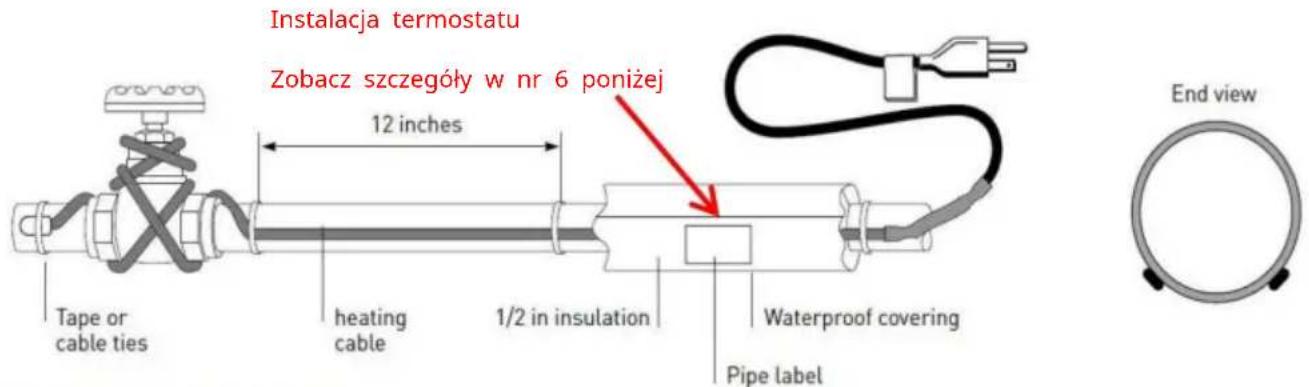

6. Instalacja termostatu

- Termostat (złącze przewodu grzejnego) musi być ściśle przylegający do rury i zabezpieczony dobrej jakości taśmą z włókna szklanego. Termostat powinien być umieszczony na najzimniejszym końcu rury i włączać i wyłączać kabel, aby zapewnić ekonomiczną eksploatację.

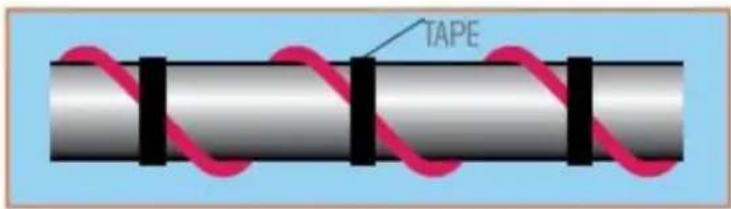

Ułatwiamy wybór kabla

Niezacienione zaznaczenia mogą biec prosto wzdłuż rury.

Odważne, cieniowane wybory muszą być równomiernie spiralne wzdłuż rury.

Tabela „A” Najniższa oczekiwana temperatura: 0°F (wersja NA)

	Plastikowa rura			Metalowa rura
Średnica	1/2"(0,5 cala)	3/4"(0,75 cala)	1"(1 cal)	1/2"(0,5 cala)	3/4"(0,75 cala)	1"(1 cal)
Model				Długość rury metalowejDługość rury z tworz
3 stopy	1,5-2,7 stopy	1,5-2,4 stopy	1,2-2,1 stopy	1,5-2,7 stopy	1,5-2,4 stopy	1,2-2,1 stopy
6 stóp	3,0-5,4 stopy	3,0-4,8 stopy	2,4-4,2 stopy	3,0-5,4 stopy	3,0-5,4 stopy	3,0-5,4 stopy
9 stóp	4,5-8,1 stopy	4,5-7,2 stopy	3,6-6,3 stopy	4,5-8,1 stopy	4,5-8,1 stopy	4,5-8,1 stopy
12 stóp	8,1-11,4 stopy	7,2-9,6 stopy	6,3-8,1 stopy	8,1-11,4 stopy	8,1-11,4 stopy	8,1-11,4 stopy
15 stóp	10,2-14,1 stopy	9-12 stóp	8,1-9,9 stopy	10,2-14,1 stopy	10,2-14,1 stopy	10,2-14,1 stopy
18 stóp	13,5-17,1 stopy	11,7-15,3 stopy	9,9-13,5 stopy	13,5-17,1 stopy	13,5-17,1 stopy	13,5-17,1 stopy
24 stopy	16,5-22,8 stopy	15,3-20,4 stopy	13,2-18 stóp	16,5-22,8 stopy	16,5-22,8 stopy	16,5-22,8 stopy
30 stóp	20,7-28,5 stopy	19,2-25,5 stopy 16,5-22,5 stopy		21,3-28,5 stopy	21,3-28,5 stopy	21,3-28,5 stopy
40 stóp	26,9-37,1 stopy	25,3-37,3 stopy 21,5-32,3 stopy		26,9-37,1 stopy	25,3-37,3 stopy	21,5-32,3 stopy
60 stóp	39,9-59,1 stopy	36,9-54,6 stopy 31,2-47,1 stopy		39,9-59,1 stopy	39,9-59,1 stopy	39,9-59,1 stopy
80 stóp	53,7-79,1 stopy	50,6-74,5 stopy 42,9-64,6 stopy		53,7-79,1 stopy	53,7-79,1 stopy	53,7-79,1 stopy
100 stóp	66,7-99,2 stopy	62,9-93,3 stopy 53,0-80,6 stopy		66,7-99,2 stopy	66,7-99,2 stopy	66,7-99,2 stopy
120 stóp	80,1-119,1 stopy 75,2-112,7 stopy 63,1-97,9 stopy			80,1-119,1 stopy 80,1-110,1 stopy 80,1-119,1 stopy

Tabela „B” Najniższa oczekiwana temperatura: -20°F (wersja NA)

	Plastikowa rura			Metalowa rura
Diam mieć	1/2"(0,5 cala)	3/4"(0,75 cala)	1"(1 cal)	1/2"(0,5 cala)	3/4"(0,75 cala)	1"(1 cal)
Model	Długość rury z tworzywa sztucznego Długość			rury metalowej
3 stopy	1,5-2,7 stopy	1,5-2,4 stopy	1,2-2,1 stopy	1,5-2,7 stopy	1,5-2,4 stopy	1,2-2,1 stopy
6 stóp	2,4-3,6 stopy	2,4-3,3 stopy	2,4-3 stopy	3,0-5,4 stopy	3,0-5,4 stopy	3,0-5,4 stopy
9 stóp	3,6-5,4 stopy	3,3-4,5 stopy	3-3,6 stopy	4,5-8,1 stopy	4,5-7,2 stopy	3,6-6,3 stopy
12 stóp	5,4-7,2 stopy	4,5-6,3 stopy	3,6-5,7 stopy	8,1-11,4 stopy	7,2-10,5 stopy	6,3-9,6 stopy
15 stóp	7,2-9,0 stóp	6,3-8,1 stopy	5,1-7,2 stopy	10,2-14,1 stopy	9,3-13,2 stopy	8,1-12,3 stopy
18 stóp	9,0-11,91 stopy	8,1-9,9 stopy	7,2-9,0 stóp	13,5-17,1 stopy	12,6-16,2 stopy	11,7-13,5 stopy
24 stopy	11,7-15,6 stopy	9,9-13,2 stopy	9,0-12,0 stóp	17,1-22,8 stopy	16,2-21,6 stopy	13,5-18 stóp

30 stóp	15,6-19,8 stopy	13,2-17,4 stopy 12,0-15,3 stopy 22,8-29,4	stopy	21,6-27,3 stopy	18,0-22,8 stopy
40 stóp	26,9-37,1 stopy	25,3-37,3 stopy 21,5-32,3 stopy 26,9-37,1	stopy	25,3-37,3 stopy	21,5-32,3 stopy
60 stóp	30,0-40,8 stopy	26,4-35,4 stopy 22,8-31,2 stopy 44,7-59,4	stopy	41,1-54,6 stopy	34,5-46,5 stopy
80 stóp	43,5-54,7 stopy	37,8-47,0 stóp 33,3-41,9 stóp 63,4-79,4 stóp		58,2-73,0 stóp	49,6-62,4 stopy
100 stóp	54,4-68,4 stopy	47,1-58,8 stopy 72,4-42,1 stopy-52,6 f-90,7 stopT	79,9-99,4 stopy		62,2-77,8 stopy
120 stóp	64,8-82,1 stopy	56,5-70,6 stopy 50,5-63,1 stopy 95,9-119,3	stopy 86,9-108,8 stopy 74,6-93,4 stopy

Tabela „A” Najniższa oczekiwana temperatura: -18 °C (wersja UE)

	Plastikowa rura			Metalowa rura
ŚrednicaJest	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54cm)
Modelowa długość rury z tworzywa sztucznego				Długość rury metalowej
1,83 m 0,92-1,65 m 0,92-1,5 m 0,73-1,3 m			0,92-1,65 m 0,92-1,65 m 0,92-1,65 m
3,7m 2,5-3,5m 2,2-3m			2m-2,5m 2,5-3,5m		2,5-3,5 m 2,5-3,5 m
5,5 m 4,2-5,3 m		11,7-15,3 stopy	9,9-13,5 stopy	4,2-5,3 m	4,2-5,3 m 4,2-5,3 m
18,3 m	12.2-18.02M	11.25-16.64m	9.51-14.36M	12.2-18.02M	12.2-18.02M	12.2-18.02M
24,4 m 53,7-79,1 stopy 15,42-22,7 13,1-19,7 m				16.37-24.11 m	16.37-24.11 m	16.37-24.11M
36,6 m	24.41-36.3M	22,92-34,35 m	19.23-29.84M	24.41-36.3M	24.41-36.3M	24.41-36.3M

Tabela „B” Najniższa oczekiwana temperatura: -29 °C (wersja UE)

	Plastikowa rura			Metalowa rura
Średnica	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54cm)	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54cm)
Model				Długość rury metalowej Długość rury z twor
1,83 m 0,73-1	1,1 m 0,73-1 m		0,73-0,92 m 0,92-1,65 m 0,92-1,65 m 0,92-1,65 m
3,7 m 1,65-2	2,2 m 1,37-1,92 m 1,1-1,74 m		2,5-3,5 m	7,2-10,5 stopy		6,3-9,6 stopy
5,5 m	2,74-3,63 m	2,45-3,02 m 2,2-2,74 m	4,11-5,21 m 3,84-4,94 m 3,57-4,11 m
18,3 m 9,1-1	2,4 m 8-10,8 m		6,9-9,5 m	13,6-18,1 m 12,5-16,6 m 10,5-14,2 m
24,4 m	13.3-16.67M	11.5-14.32M	10.15-12.77M	19,32-24,2 m	17.74-22.25M	15.12-19.02M
36,6 m 20,85-25 m		17,2-21,52 m	15,4-19,23 m	29,23-36,36 m	26,5-33,2 m 22,73-28,5 m

Przykład:

1. Jeśli najniższa oczekiwana temperatura wynosi -29 °C (-20 °F), wybierz tabelę „B”.
2. Jeśli materiał rury jest plastikowy, a średnica rury wynosi 1/2"

(1,27 cm / 0,5 cala), a długość rury wynosi 0,73–1,1 m (2,4–3,6 stopy).

1. Następnie wybieramy model o długości 1,83 m (6 stóp).

System ten można zainstalować, mając pewność, że będzie działał bezawaryjnie przez lata, nie wymagając serwisu. Wszystkie elementy wykonane są z najwyższej jakości materiałów i są testowane w krytycznych momentach procesu produkcyjnego.

Termostat (złącze przewodu grzejnego) należy ściśle przylegać do rury i zabezpieczyć dobrej jakości taśmą z włókna szklanego. Termostat powinien być umieszczony na najzimniejszym końcu rury i włączać i wyłączać kabel, aby zapewnić ekonomiczną eksploatację.

Wymagania ogólne

Kable grzejne MLTV można stosować na rurach wodociągowych metalowych i plastikowych (np. rurociąg PEX, rurociąg PCV), ale nie na elastycznych rurkach winylowych (takich jak węże ogrodowe).

Przewody grzejne MLTV nie są przeznaczone do stosowania wewnątrz rur, w celu ochrony przed zamarzaniem cieczy innych niż woda lub do użytku w sklasyfikowanych miejscach niebezpiecznych.

Zainstaluj z ognioodporną i wodoodporną izolacją termiczną o grubości co najmniej 1/2 cala.

Nigdy nie używać na rurach, których temperatura może przekraczać 65 °C (150 °F).

Wtyczkę produktu można zainstalować w gniazdku lub regulatorze. Nie może to jednak zmienić lub uszkodzić kabla grzejnego.

Nie stosować wewnątrz tuby, można ją stosować wyłącznie na zewnątrz tuby.

Nie należy używać przewodu grzejnego do rur do odladzania dachów i rynien.

Nie stosować poprzez zakopywanie pod ziemią.

Taśmę można stosować bezpośrednio na rurach polietylenowych, ale taśmy elektrycznej nie można używać.

Instaluj tylko w dostępnych miejscach; nie instaluj za ścianami lub w innych miejscach, gdzie kabel byłby ukryty.

Nie prowadź kabla grzejnego przez ściany, sufity lub podłogi.

Podłączaj wyłącznie do zainstalowanych gniazd zabezpieczonych przed zwarciem doziemnym zgodnie ze wszystkimi obowiązującymi krajowymi i lokalnymi przepisami i normami oraz są chronione przed deszczem i inną wodą.

Kody elektryczne

Artykuły 422 i 427 krajowego kodeksu elektrycznego (NEC) oraz część 1, sekcja 62

kanadyjskiego kodeksu elektrycznego (CEC) regulują instalację ogrzewania MLTV

kabla zabezpieczającego przed zamarzaniem rur i należy ich przestrzegać.

Ważne: Aby gwarancja Xuhui była ważna, musisz przestrzegać wszystkich

wymagań określonych w niniejszych wytycznych.

Wszystkie podane tutaj informacje termiczne i projektowe opierają się na „standardowej”

instalacji z przewodem grzejnym przymocowanym do izolowanej rury.

Określ, jakiego kabla grzejnego MLTV potrzebujesz do ochrony rur przed zamarzaniem:

Dodaj 1 stopę do długości rury dla każdego zaworu lub czopa w systemie rur.

Najniższa temperatura zewnętrzna wynosi -18 °C (0 °F), wymagana jest grubość co najmniej 1/2 cala

wody

Ostrzeżenie: Niebezpieczeństwo pożaru i porażenia prądem. Ten produkt jest urządzeniem elektrycznym, które musi być zainstalowane prawidłowo, aby zapewnić prawidłowe działanie i zapobiec porażeniu lub pożarowi. Przeczytaj te ważne ostrzeżenia i dokładnie postępuj zgodnie ze wszystkimi instrukcjami instalacji.

W przypadku stosowania z niemetalowymi przewodami/rurami temperatura mięknienia

niemetalowego przewodu/rury powinna być większa niż 85 °C (185 °F).

Aby zminimalizować niebezpieczeństwo pożaru na skutek utrzymującego się łuku elektrycznego w przypadku uszkodzenia lub nieprawidłowego montażu kabla grzejnego oraz spełnić wymogi certyfikatów agencji Xuhui i krajowych przepisów elektrycznych, należy zastosować zabezpieczenie ziemnozwarciowe na każdym odgałęzieniu przewodu grzejnego. Łuk może nie zostać zatrzymany przez konwencjonalne zabezpieczenie obwodu.

W przypadku zastosowań związanych z ochroną rur przed zamarzaniem należy stosować wyłącznie izolację ognioodporną, taką jak wstępnie formowana pianka lub włókno szklane.

Uważaj, aby nie uszkodzić kabla grzejnego, przewodu zasilającego ani wtyczki. Uszkodzone kable należy natychmiast zwrócić do serwisu.

Do mocowania kabla do rury nie należy używać żadnych drutów ani metalowych zacisków. Użyj taśmy z włókna szklanego (szerokość od 1/2 cala do 1 cala).

Nie należy instalować przewodu grzejnego pod pokryciem dachowym i rynną do odladzania.

Pozostaw niniejszą instrukcję instalacji użytkownikowi do wykorzystania w przyszłości.

Instalacja

1. Przygotuj się do instalacji.

Przechowuj kabel grzejny w czystym i suchym miejscu.

Wykonaj pełną próbę ciśnieniową rurociągów.

Przed zainstalowaniem kabla usuń wszelkie ostre powierzchnie z rury, które mogłyby uszkodzić kabel grzejny.

Zapoznaj się z projektem przewodu grzejnego MLTV i porównaj z otrzymanymi materiałami, sprawdź, czy posiadasz odpowiedni przewód grzejny MLTV.

Obejrzyj instalację i zaplanuj ułożenie kabla grzejnego MLTV na rurze.

Przewody grzejne można układać krzyżowo w obszarach o niższych temperaturach, takich jak zawory, kołnierze itp. (Rysunek 1).

2. Ułożyć i przymocować przewód grzejny do rury.

Upewnij się, że wszystkie rurociągi, które mają być śledzone, są suche.

Zamontuj kabel grzejny, stosując ścieżkę prostą (Rysunek 1) lub spiralną (Rysunek 2).

Aby uzyskać proste prowadzenie, zamontuj kabel grzejny w dolnej połowie rury; na przykład w pozycji godziny 4 lub 8.

Pamiętaj o zainstalowaniu dodatkowego przewodu grzejnego wymaganego do zaworów, kołnierzy itp., jak pokazano na rysunkach 1 i 2.

Jeśli projekt wymaga spirali, zacznij od zawieszenia pętli co 3 metry, jak pokazano na rysunku 2. Aby określić długość pętli, podziel długość MLTV przez długość rury i pomnóż przez 10. Na przykład, jeśli używasz rury o długości 15,24 m (50 stóp) MLTV na rurze o długości 40 stóp, w każdym miejscu należy pozostawić pętlę kabla grzejnego o długości 3,66 m (12 stóp). Odcinek rury o długości 3,1 m (10 stóp). Chwyć pętlę na środku i owiń ją wokół rury. Wyrównaj odległość pomiędzy spiralami, przesuwając opaski wzdłuż rury. Użyj taśmy z włókna szklanego do mocowania środka pętli do rury.

Przymocuj kabel grzejny MLTV do rury w odstępach co 1 stopę, używając taśmy z włókna szklanego lub nylonowych opasek kablowych. Nie używaj winylowej taśmy izolacyjnej, taśmy klejącej, metalowych opasek ani drutu.

Jeżeli na końcu rury pozostaje nadmiar kabla, podwój go z powrotem wzdłuż rury.

3. Sprawdź instalację.

Przed montażem izolacji termicznej należy upewnić się, że kabel grzejny jest wolny od uszkodzeń mechanicznych (na skutek przecięć, zacisków itp.) i uszkodzeń termicznych (na skutek lutowania, przegrzania itp.).

4. Zamontuj izolację termiczną.

Niezawodny system MLTV zależy od prawidłowo zainstalowanej, suchej i odpornej na warunki atmosferyczne izolacji termicznej.

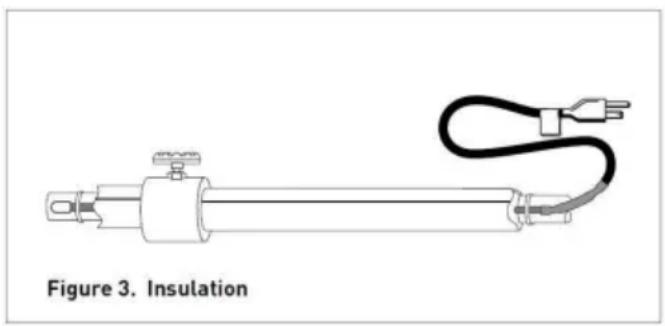

Upewnij się, że użyto co najmniej 1/2" wstępnie uformowanej pianki lub równoważnej izolacji termicznej i że wszystkie rurociągi, w tym zawory, złącza i przejścia przez ściany, zostały całkowicie izolowane, jak pokazano na rysunku 3.

Aby zapewnić ochronę do -29 °C (-20 °F), należy zastosować izolację o grubości 1 cala.

Zamontuj izolację na rurociągu tak szybko, jak to możliwe, aby zminimalizować potencjalne ryzyko uszkodzeń mechanicznych po montażu.

Upewnij się, że etykieta MLTV jest widoczna na zewnątrz izolacji termicznej.

5. Zakończenie instalacji.

Aby zapobiec uszkodzeniu przewodu grzejnego lub przewodu zasilającego, należy zabezpieczyć przewód zasilający (zimny ołów) taśmą z włókna szklanego, jak pokazano na rysunku 4.

W zestawie znajdują się dwie etykiety wskazujące obecność elektrycznego przewodu grzejnego z kablem grzejnym. Przymocuj dwie etykiety „Electric Traced” na zewnętrznej powierzchni izolacji rury w odpowiednich odstępach czasu, aby wskazać obecność elektrycznego kabla grzejnego MLTV.

6. Instalacja termostatu

Termostat (złącze przewodu grzejnego) należy ściśle przylegać do rury i zabezpieczyć dobrej jakości taśmą z włókna szklanego. Termostat powinien być umieszczony na najzimniejszym końcu rury i włączać i wyłączać kabel, aby zapewnić ekonomiczną eksploatację.

7. Uruchomienie systemu.

Xuhui zaleca przetestowanie systemu zgodnie z sekcją „Testowanie i konserwacja kabli” poniżej.

Podłącz kabel grzejny do gniazda zabezpieczonego przed zwarciem doziemnym.

Sprawdź wyłącznik automatyczny, aby potwierdzić zasilanie kabla.

Stojąca woda w rurze powinna być ciepła w ciągu godziny.

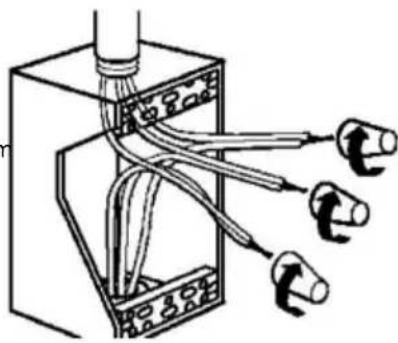

W przypadku MLTV z przewodem zasilającym, ale bez wtyczki, z certyfikatem CE lub listą UL, skrzynka przyłączeniowa typu 4X i tuleja wylotowa oraz nakrętki przewodów (odpowiednie dla przewodów o średnicach od 12 do 18AWG), podłącz czarno-biały zimny przewód do obu przewodów fazowych i zielony zimny przewód do ziemi.

Sprawdź wyłącznik automatyczny, aby potwierdzić zasilanie kabla.

Ostrzeżenie: Przed przystąpieniem do serwisowania odłącz obwód od zasilania.

Testowanie i konserwacja kabli

Za pomocą megaomomierza 500 V prądu stałego sprawdź rezystancję izolacji pomiędzy obydwoma prostokątnymi (zasilającymi lub czarno-białymi) przewodami wtyczki a okrągłym

(uziemiającym lub zielonym) przewodem po zainstalowaniu przewodu grzejnego. Minimalny odczyt powinien wynosić 50 megaomów.

Zapisz oryginalne wartości dla każdego obwodu i porównuj kolejne odczyty

podczas regularnych przeglądów konserwacyjnych do wartości pierwotnych.

Jeśli odczyty spadną poniżej 50 megaomów, wymień kabel MLTV na nowy. Nie

próbuj naprawiać urządzenia.

Ostrzeżenie: ryzyko pożaru i porażenia prądem.

Uszkodzony kabel grzejny może spowodować porażenie prądem, wyładowanie łukowe i pożar. Nie podejmuj próby naprawy lub zasilania uszkodzonego przewodu grzejnego. Usuń go natychmiast i wymień na nową długość.

Rozwiązywanie problemów

Objaw	Prawdopodobne przyczyny	Działanie naprawcze
Ogrzewanie kabel nie działa	Brak napięcia. Wyłącznik automatycznypotknąt się.	Sprawdź wyłącznik automatyczny.Upewnij się, że nie ma zbyt wielu kabli ani innych elementów urządzenia podłączone do tego samego okrążenieZmień odpowiedni rozmiar wyłącznika do przewodu grzejnego.
Rura lub dach zamrożone	Włącz ogrzewanie kabel za późno	Włącz kabel grzejny przed temp obniż do 0 °C (32 °F) i utrzymuj działanie niska temperatura

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat e-gwarancji
