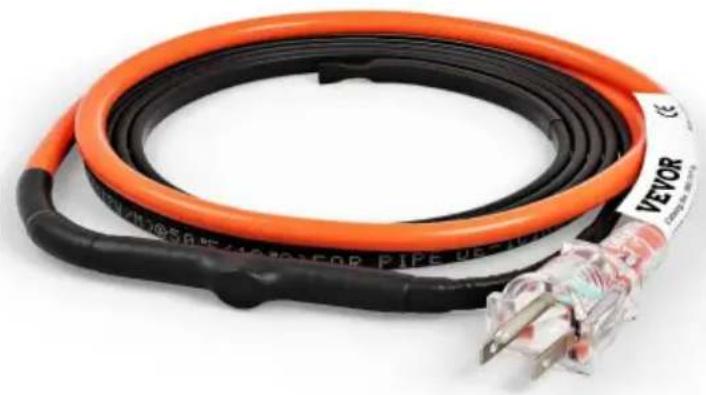

Producttype	Zelfregulerende verwarmingskabel voor buis
Merk	Vevor
Model	5MLTV2-18 (EU-versie)
Lengte verwarmingskabel	5,5 meter
Lengte voedingskabel	2 meter
Nominale spanning	230 V AC
Lineair vermogen	16,4 W/m bij 10 °C
Geschat totaal vermogen	90 W
Maximale bedrijfstemperatuur	65 °C
Bedrijfstemperatuur	Start bij 6 ± 3 °C, stopt bij 13 ± 3 °C
Compatibel buismateriaal	Metaal en kunststof (PEX, PVC) - geen flexibele tuinslang
Aanbevolen beveiliging	Aardlekschakelaar (GFCI) verplicht
Minimale isolatie vereist	1/2 inch (1,27 cm) brandwerend en waterdicht
Bevestiging	Meegeleverd glasvezelband (geen metaal of draad)
Certificeringen	Conform NEC en CCE-normen (referenties inbegrepen)
Onderhoud	Controleer regelmatig de isolatieweerstand (>50 MΩ met 500 Vdc)
Repareerbaarheid	Niet repareerbaar - vervang de hele set bij beschadiging
Garantie	Fabrieksgarantie via www.vevor.com/support
Inbegrepen accessoires	Glasvezelband, waarschuwingslabels

Veelgestelde vragen - 5MLTV2-18 Vevor

Kan ik de verwarmingskabel 5MLTV2-18 op de gewenste lengte knippen?

Nee, de kabel is voorgemonteerd en mag niet worden geknipt. Kies het model dat overeenkomt met de lengte van uw buis (voeg 30 cm per klep/kraan toe).

Kan de kabel worden overlapt of opgerold?

Ja, dankzij de zelfregulerende technologie kan de kabel worden verdubbeld of overlapt op kleppen en flenzen zonder oververhittingsrisico.

Welke isolatie moet ik gebruiken met deze verwarmingskabel?

Gebruik een brandwerende en waterdichte thermische isolatie van minimaal 1/2 inch (1,27 cm) dik, zoals voorgeschuimd schuim of glasvezel. Voor temperaturen tot -29 °C, voorzie 1 inch isolatie.

Kan ik de kabel op een kunststof buis installeren?

Ja, de kabel is compatibel met kunststof buizen (PEX, PVC) en metaal. Vermijd flexibele vinyl tuinslangen.

Waar moet ik de thermostaat (temperatuursensor) plaatsen?

De thermostaat moet stevig tegen de buis worden bevestigd, aan het koudste uiteinde, met glasvezelband. Het schakelt de kabel in en uit voor energiebesparing.

Hoe test ik de goede werking van de kabel na installatie?

Gebruik een megaohmmeter 500 Vdc om de isolatieweerstand tussen de geleiders en aarde te meten. De meting moet hoger zijn dan 50 MΩ. Bewaar de beginwaarden als referentie.

Wat te doen als de verwarmingskabel beschadigd is?

Probeer de kabel niet te repareren. Vervang de hele set onmiddellijk door een nieuwe eenheid om brand- of elektrocutiegevaar te voorkomen.

Is de kabel 5MLTV2-18 geschikt voor ondergronds gebruik?

Nee, deze kabel is niet ontworpen om te worden begraven. Installeer hem alleen bovengronds, bereikbaar en beschermd tegen regen.

Wat is het stroomverbruik van model 5MLTV2-18?

Bij 10 °C verbruikt de kabel 16,4 W per meter, ongeveer 90 W voor de totale lengte van 5,5 m. Het vermogen varieert automatisch met de omgevingstemperatuur.

Kan de kabel worden gebruikt voor het ontdooien van daken en goten?

Nee, deze kabel is uitsluitend ontworpen voor vorstbeveiliging van waterleidingen. Gebruik hem niet op daken of goten.

GEBRUIKSAANWIJZING 5MLTV2-18 Vevor

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt, vertegenwoordigen een schatting van de besparingen die u zou kunnen opleveren als u bepaalde hulpmiddelen bij ons koopt vergeleken met de grote topmerken en betekent niet noodzakelijkerwijs dekking

van alle categorieën tools die door ons worden aangeboden. U wordt er vriendelijk aan herinnerd om dit zorgvuldig te verifiëren wanneer u bij ons een bestelling plaatst, als u daadwerkelijk spaart

De helft in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

LEIDING VERWARMINGSKABEL

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Informatie

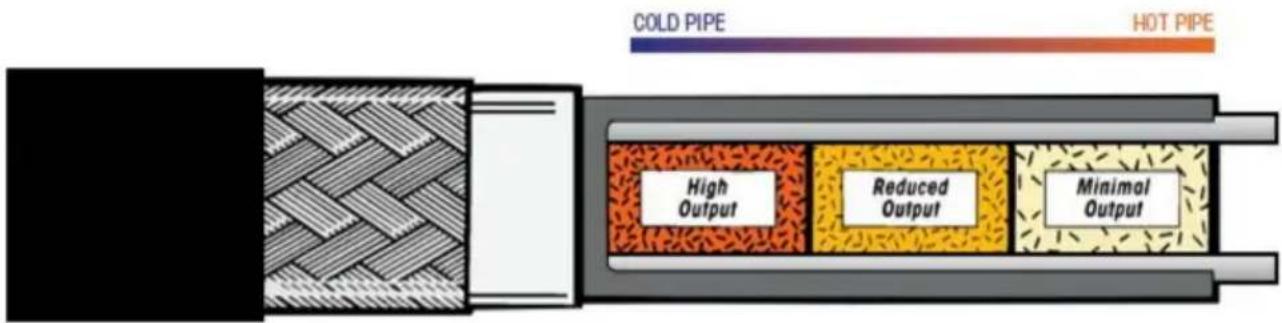

Een speciale zelfregulerende kern vormt het middelpunt van MLTV Kit. Deze kern is geleidend en past zich aan de omgevingstemperaturen aan. Als het koud is, is de

kern van de kabel heeft veel geleidende paden die voldoende warmte genereren om water vast te houden dat in de pijp stroomt.

Naarmate de omgevingstemperatuur stijgt, zijn er minder geleidende paden en minder

warmte wordt gegenereerd. Deze zelfregulerende technologie zorgt ervoor dat de juiste hoeveelheid warmte wordt toegepast, waar en wanneer het nodig is.

Kabel ter voorkoming van bevriezing van leidingen. Voorgemonteerd en zelfregelend met stekker. Nominaal EU: 9,8 watt/m bij 30°C, 16,4 watt/m bij 10°C, 240 VAC. NA: 3Watt/ft bij 86°F, 5Watt/ft bij 50°F, 120VAC.

De MLTV Kit is ontworpen om de warmteafgifte te variëren met veranderingen in de omgevingstemperatuur.

Door de zelfregulerende eigenschap van deze kabel kan de MLTV Kit, indien nodig, overlappend worden omwikkeld bij installatie op leidingen, kleppen of flenzen.

Voorkom onnodig bevroren of gesprongen water- en afvoerleidingen.

Regelt automatisch de warmteafgifte om energie te besparen.

Kan worden verdubbeld en overlapt voor eenvoudige toepassing.

Bedrijfstemperatuurbereik van het product

Dit product wordt bestuurd door een temperatuursensor om de temperatuur te detecteren. Het begint te werken wanneer de temperatuur lager is dan 6 ± 3 °C (43 ± 5 °F) en stopt met werken wanneer de temperatuur hoger is dan 13 ± 3 °C (55 ± 5 °F). Het lampje brandt alleen als de stekker in het stopcontact zit en geeft aan dat de stroom is ingeschakeld; de werking wordt geregeld door de gradenschakelaar.

ACCESSOIRES

Volg deze 6 eenvoudige stappen voor een zorgeloze winter.

1. Verzamel toepassingsgegevens

- Bepaal of uw pijp van plastic of metaal is. • Meet de diameter van de buis. • Meet de lengte van de buis. • Tel de kranen en aansluitingen.

2. Controleer de voeding

- Controleer of er een stopcontact beschikbaar is binnen een straal van 2 m (EU)/3 ft (NA) van de aansluitlocatie op de pijp. • Het

wordt aanbevolen dat het circuit dat de verwarmingskabel voedt een aardlekbeveiliging heeft; dit is in veel regio's voor sommige toepassingen verplicht volgens de elektrische code. Raadpleeg een elektrische inspecteur om de specifieke aardlekvereisten voor uw toepassing vast te stellen voorafgaand aan de installatie. Als u niet zeker weet of uw circuit is voorzien van aardlekbeveiliging, raadpleeg dan een elektricien.

3. Bekijk de temperatuurselectietabel. • Zoek de

laagst verwachte temperatuur

- Selectieschema dat u van plan bent te gebruiken. - Zoek de buisdiameter van uw kunststof of metalen buis op in de temperatuurgrafiek.

4. Selecteer uw kabelset

- Raadpleeg de informatie die u in stap 1 heeft verzameld. - Meet de lengte van de buis op.

• Voeg vervolgens één voet (2,54 cm/1 inch) kabel toe voor elke klep of kraan die u hebt geteld.
• Tel deze informatie bij elkaar op om de kabellengte in voet van de MLTV Kit-kabel te nodig heeft voor dit project.
• Selecteer de MLTV Kit Pipe Freeze Prevention-kit die het beste bij uw past kabellengte in voet per kitkeuzetabel.

- De leiding/kabel moet bedekt zijn met glasvezel van 1/2" (1,27 cm/0,5 inch) (of gelijkwaardig niet-brandbare isolatie). • Gebruik

glasvezeltape om de kabel aan de leiding te bevestigen.

Productinformatie (NA-versie)

Catalogus Nummer	Spanning/V	Verwarming Kabel Lengte/FT (±2%)	Watt/m @50ÿ	Stroom Koord Lengte/FT (±2%)	Maximaal onderhoud Temperatuurÿ
5MLTV1-3	120	3	5	3	150
5MLTV1-6	120	6	5	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120	18	5	3	150
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Productinformatie (EU-versie)

Catalogus Nummer	Spanning/V	Verwarming Kabel Lengte/	Watt/m @10ÿ	Stroom Koord Lengte/m	Maximaal onderhoud Temperatuurÿ
5MLTV2-6	230	M 1,83	16.4	(±2%)2	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36,6	16.4	2	65

- De thermostaat (de las van de verwarmingskabel) moet strak tegen de thermostaat worden geplaats pijp en vastgezet met glasvezeltape van goede kwaliteit. De thermostaat zou dat moeten zijn op het koudste uiteinde van de buis geplaatst en de kabel aan en uit gezet economische werking.

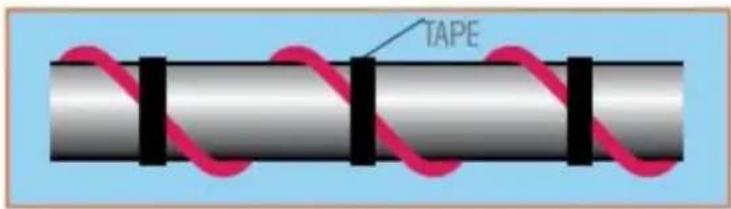

Wij maken het gemakkelijk om uw kabel te selecteren

Niet-gearceerde selecties kunnen dat wel rechtdoor langs de pijp lopen.

Vet gearceerde selecties

moet gelijkmatig spiraalvormig zijn langs pijp.

Tabel "A" Laagste verwachte temperatuur: 0 °C (NA-versie)

	Kunststof pijp			Metalen pijp
Diameter	1/2”(0,5 inch)	3/4”(0,75 inch)	1”(1in)	1/2”(0,5 inch)	3/4”(0,75 inch)	1”(1in)
Model	Lengte kunststof buis			Lengte metalen pijp
3ft	1,5-2,7ft	1,5-2,4ft	1,2-2,1ft	1,5-2,7ft	1,5-2,4ft	1,2-2,1ft
6ft	3,0-5,4ft	3,0-4,8ft	2,4-4,2ft	3,0-5,4ft	3,0-5,4ft	3,0-5,4ft
9ft	4,5-8,1ft	4,5-7,2ft	3,6-6,3ft	4,5-8,1ft	4,5-8,1ft	4,5-8,1ft
12ft	8,1-11,4ft	7,2-9,6ft	6,3-8,1ft	8,1-11,4ft	8,1-11,4ft	8,1-11,4ft
15ft	10,2-14,1ft	9-12ft	8,1-9,9ft	10,2-14,1ft	10,2-14,1ft	10,2-14,1ft
18ft	13,5-17,1ft	11,7-15,3ft	9,9-13,5ft	13,5-17,1ft	13,5-17,1ft	13,5-17,1ft
24ft	16,5-22,8ft	15,3-20,4ft	13,2-18ft	16,5-22,8ft	16,5-22,8ft	16,5-22,8ft
9 meter	20,7-28,5ft	19,2-25,5ft 16,5-22,5ft		21,3-28,5ft	21,3-28,5ft	21,3-28,5ft
40ft	26,9-37,1ft	25,3-37,3ft 21,5-32,3ft		26,9-37,1ft	25,3-37,3ft	21,5-32,3ft
60ft	39,9-59,1ft	36,9-54,6ft 31,2-47,1ft		39,9-59,1ft	39,9-59,1ft	39,9-59,1ft
80ft	53,7-79,1ft	50,6-74,5ft 42,9-64,6ft		53,7-79,1ft	53,7-79,1ft	53,7-79,1ft
100ft	66,7-99,2ft	62,9-93,3ft 53,0-80,6ft		66,7-99,2ft	66,7-99,2ft	66,7-99,2ft
120ft	80,1-119,1ft 75,2-112,7ft 63,1-97,9ft			80,1-119,1 voet	80,1-110,1 voet	80,1-119,1 voet

Tabel "B" Laagste verwachte temperatuur: -20 °C (NA-versie)

	Kunststof pijp			Metalen pijp
Diameter hebben	1/2”(0,5 inch)	3/4”(0,75 inch)	1”(1in)	1/2”(0,5 inch)	3/4”(0,75 inch)	1”(1in)
Model	Lengte kunststof buis			Lengte metalen buis
3ft	1,5-2,7ft	1,5-2,4ft	1,2-2,1ft	1,5-2,7ft	1,5-2,4ft	1,2-2,1ft
6ft	2,4-3,6ft	2,4-3,3ft	2,4-3ft	3,0-5,4ft	3,0-5,4ft	3,0-5,4ft
9ft	3,6-5,4ft	3,3-4,5ft	3-3,6ft	4,5-8,1ft	4,5-7,2ft	3,6-6,3ft
12ft	5,4-7,2ft	4,5-6,3ft	3,6-5,7ft	8,1-11,4ft 6,3-9,6ft	7,2-10,5ft
15ft	7,2-9,0ft	6,3-8,1ft	5,1-7,2ft	10,2-14,1ft	9,3-13,2ft	8,1-12,3ft
18ft	9,0-11,91ft	8,1-9,9ft	7,2-9,0ft	13,5-17,1ft	12,6-16,2ft	11,7-13,5ft
24ft	11,7-15,6ft	9,9-13,2ft	9,0-12,0ft	17,1-22,8ft	16,2-21,6ft	13,5-18ft
9 meter	15,6-19,8ft	13,2-17,4ft 12,0-15,3ft 22,8-29,4ft			21,6-27,3ft	18,0-22,8ft
40ft	26,9-37,1ft	25,3-37,3ft 21,5-32,3ft 26,9-37,1ft			25,3-37,3ft	21,5-32,3ft
60ft	30,0-40,8ft	26,4-35,4ft 22,8-31,2ft 44,7-59,4ft			41,1-54,6ft	34,5-46,5ft
80ft	43,5-54,7ft	37,8-47,0ft 33,3-41,9ft 63,4-79,4ft			58,2-73,0ft	49,6-62,4ft
100ft	54,4-68,4ft	47,1-58,8ft	42,1ft-52,6fT	79,9-99,4ft	72,4-90,7ft	62,2-77,8ft
120ft	64,8-82,1ft	56,5-70,6ft 50,5-63,1ft 95,9-119,3ft 86,9-108,8ft				74,6-93,4ft

Tabel "A" Laagste verwachte temperatuur: -18 °C (EU-versie)

	Kunststof pijp			Metalen pijp
Diameter is	1/2”(1,27 cm)	3/4”(1,91 cm)	1”(2,54 cm)	1/2”(1,27 cm)	3/4”(1,91 cm)	1”(2,54 cm)
Model Kunststof buislengte				Lengte metalen pijp
1,83 m 0,92-1,65 m 0,92-1,5 m 0,73-1,3 m 0,92-1,65 m 0,92-1,65 m 0,92-1,65 m
3,7 m 2,5-3,5 m 2,2-3 m			2m-2,5m 2,5-3,5m	2,5-3,5 m 2,5-3,5 m
5,5 m 4,2-5,3 m		11,7-15,3ft 9,9-13,5ft 4,2-5,3m		4,2-5,3 m 4,2-5,3 m
18,3m	12.2-18.02M	11.25-16.64m	9.51-14.36M	12.2-18.02M	12.2-18.02M	12.2-18.02M
24,4 m 53,7-79,1 ft 15,42-22,7 13,1-19,7 m				16.37-24.11 m	16.37-24.11 m	16.37-24.11M
36,6m	24.41-36.3M	22,92-34,35 m	19.23-29.84M	24.41-36.3M	24.41-36.3M	24.41-36.3M

Tabel "B" Laagste verwachte temperatuur: -29 °C (EU-versie)

	Kunststof pijp			Metalen pijp
Diameter	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)
Model				Lengte metalen pijpLengte kur
1,83 m 0,73-1	1,1 m 0,73-1 m		0,73-0,92 m 0,92-1,65 m 0,92-1,65	m 0,92-1,65 m
3,7 m 1,65-2	2,2 m 1,37-1,92	m 1,1-1,74 m		2,5-3,5 meter	7,2-10,5ft	6,3-9,6ft
5,5 meter	2,74-3,63meter	2,45-3,02 m 2,2-2,74 m		4,11-5,21 m 3,84-4,94 m 3,57-4,11	m
18,3 m 9,1-1	2,4 m 8-10,8 m		6,9-9,5 meter	13,6-18,1 m 12,5-16,6 m 10,5-14,2	m
24,4m	13.3-16.67M	11.5-14.32M	10.15-12.77M	19,32-24,2 meter	17.74-22.25M	15.12-19.02M
36,6 m 20,85-25 m		17,2-21,52 meter	15,4-19,23 m	29,23-36,36 meter	26,5-33,2 m 22,73-28,5 m

Voorbeeld:

1. Als de laagste verwachte temperatuur: -29 °C (-20 °C), kies dan Tabel "B"
2. Als het materiaal van de buis van plastic is en de diameter van de buis 1/2 "is

(1,27 cm/0,5 inch), en de lengte van de buis ligt tussen 0,73-1,1 m (2,4-3,6 ft).

1. Vervolgens kiezen we model 1,83 m (6 ft).

Dit systeem kan met vertrouwen worden geïnstalleerd dat het jarenlang zonder problemen zal functioneren en geen service vereist. Alle componenten zijn gemaakt van materiaal van de hoogste kwaliteit en zijn ook getest tijdens kritieke punten in het productieproces.

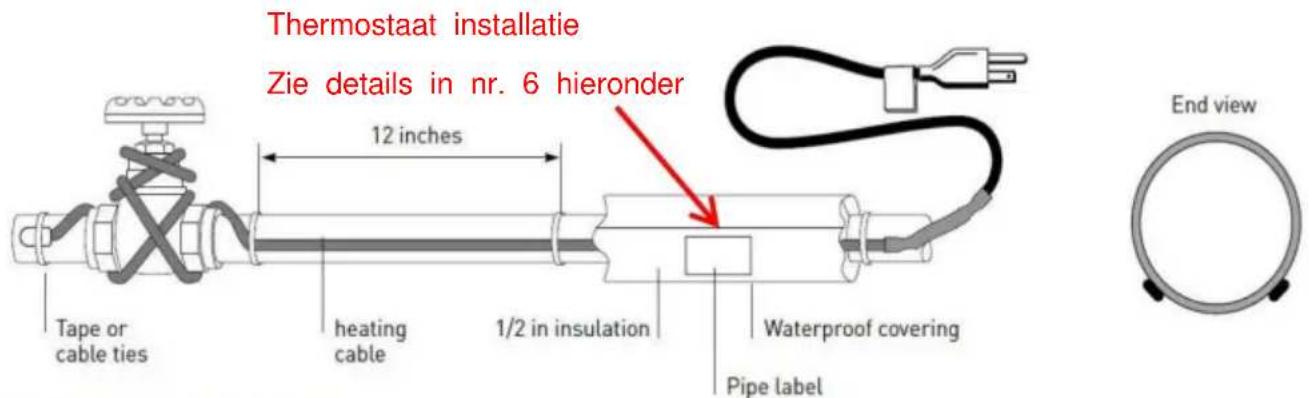

De thermostaat (de las van de verwarmingskabel) moet strak tegen de pijp worden geplaatst en vastgezet met glasvezeltape van goede kwaliteit. De thermostaat moet op het koudste uiteinde van de buis worden geplaatst en de kabel aan en uit zetten voor economische werking.

Algemene vereisten

MLTV-verwarmingskabels kunnen worden gebruikt op metalen en plastic waterleidingen (zoals PEX-pijpleiding, PVC-pijpleiding), maar niet op flexibele vinylbuizen (zoals tuinslangen).

MLTV-verwarmingskabels zijn niet bedoeld voor gebruik in leidingen, vanwege bevriezingsbescherming van andere vloeistoffen dan water, of voor gebruik op geclassificeerde gevaarlijke locaties.

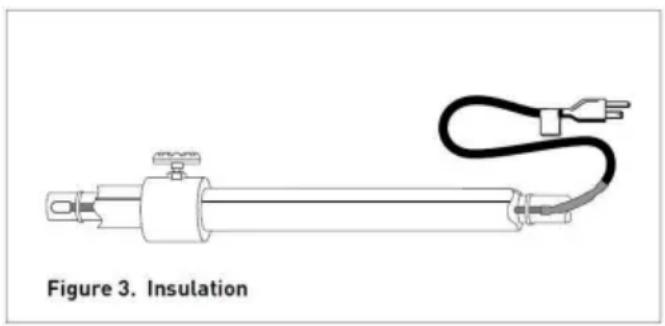

Installeer met minimaal 1/2" brandwerende, waterdichte thermische isolatie.

Nooit gebruiken op leidingen die warmer kunnen worden dan 65°C (150°F).

U kunt de productstekker op het stopcontact of de regelaar installeren. Maar het kan niet veranderd of beschadigd worden door de verwarmingskabel.

Niet in de buis gebruiken, kan alleen buiten de buis worden gebruikt.

Gebruik geen leidingverwarmingskabel voor het ontdooien van daken en dakgoten.

Niet gebruiken door ondergronds te begraven.

Tape kan rechtstreeks worden gebruikt op polyethyleen buizen, maar elektrische tape niet gebruiken.

Installeer alleen op toegankelijke locaties; niet installeren achter muren of waar de kabel verborgen zou zijn.

Leid de verwarmingskabel niet door muren, plafonds of vloeren.

Sluit alleen aan op geaarde stopcontacten die zijn geïnstalleerd

in overeenstemming met alle geldende nationale en lokale codes en normen en die ook beschermd zijn tegen regen en ander water.

Elektrische codes

Artikelen 422 en 427 van de National Electrical Code (NEC), en deel 1, sectie 62 van de Canadian Electrical Code (CEC), zijn van toepassing op de installatie van MLTV-verwarmingskabel voor bescherming tegen bevriezing van leidingen en moet worden gevolgd.

Belangrijk: Om de Xuhui-garantie geldig te laten zijn, moet u aan alle voorwaarden voldoen die in deze richtlijnen worden beschreven.

Alle hier verstrekte thermische en ontwerpinformatie is gebaseerd op een "standaard" installatie met verwarmingskabel bevestigd aan een geïsoleerde buis.

Bepaal welke MLTV-verwarmingskabel u nodig heeft voor het bevriezen van leidingen bescherming:

Voeg 1 voet toe aan uw leidinglengte voor elke klep of kraan op uw leidingsysteem.

De laagste buitentemperatuur is -18°C (0°F), er is een minimale dikte van 1/2" nodig

water

Waarschuwing: Brand- en schokgevaar. Dit product is een elektrisch apparaat dat correct geïnstalleerd moet worden om een goede werking te garanderen en schokken of brand te voorkomen. Lees deze belangrijke waarschuwingen en volg zorgvuldig alle installatie-instructies.

Bij gebruik met niet-metalen buizen/pijpen moet de verwekingstemperatuur van de niet-metalen leiding/pijp groter zijn dan 85°C (185°F).

Om het gevaar van brand als gevolg van aanhoudende elektrische vonken bij verwarming te minimaliseren, wanneer de kabel beschadigd is of niet goed is geïnstalleerd, en om te voldoen aan de vereisten van Xuhui-certificeringen en nationale elektrische codes, moet aardlekapparatuur

Er moet bescherming worden gebruikt op elk aftakcircuit van de verwarmingskabel. Boogvorming kan niet worden gestopt door conventionele circuitbeveiliging.

Gebruik voor toepassingen ter bescherming tegen vorst van leidingen uitsluitend brandwerende isolatiematerialen zoals voorgevormd schuim of glasvezel.

Beschadig de verwarmingskabel en het netsnoer of de stekker niet. Verwijder eventuele beschadigde kabels onmiddellijk en stel ze buiten dienst.

Gebruik geen draad- of metalen klemmen om de kabel aan de buis te bevestigen. Gebruik glasvezeltape (1/2 inch breed tot 1 inch breed).

Installeer de verwarmingskabel niet onder een dakbedekking voor dak- en gootontdooiing.

Laat deze installatie-instructies bij de gebruiker achter voor toekomstig gebruik.

Installatie

1. Bereid de installatie voor.

Bewaar de verwarmingskabel op een schone, droge plaats.

Voltooi de leidingdruktest.

Voordat u de kabel installeert, verwijdert u eventuele scherpe oppervlakken van de leiding die de verwarmingskabel kunnen beschadigen.

Beoordeel het ontwerp van de MLTV-verwarmingskabel en vergelijk het met de ontvangen materialen om te controleren of u over de juiste MLTV-verwarmingskabel beschikt. Loop door het systeem en plan de route van de MLTV-verwarmingskabel op de buis. Verwarmingskabels kunnen kruislings overlappend worden geïnstalleerd in gebieden met lagere temperaturen, zoals kleppen, flenzen, enz. (Figuur 1).

2. Plaats de verwarmingskabel en bevestig deze aan de leiding.

Zorg ervoor dat alle te traceren leidingen droog zijn. Installeer de verwarmingskabel met behulp van rechte lijnen (Figuur 1) of spiraalvormig (Figuur 2). Voor rechte tracering installeert u de verwarmingskabel op de onderste helft van de buis; bijvoorbeeld in de positie van 4 uur of 8 uur.

Zorg ervoor dat u de extra verwarmingskabel installeert die nodig is voor kleppen, flenzen, enz., zoals weergegeven in afbeeldingen 1 en 2.

Wanneer het ontwerp een spiraal vereist, begin dan met het ophangen van een lus om de 3 meter zoals weergegeven in afbeelding 2. Om de luslengte te bepalen, deelt u de MLTV-lengte door uw leidinglengte en vermenigvuldig dit met 10. Als u bijvoorbeeld een 15,24 m (50 ft)

MLTV op een leiding van 12 meter, laat bij elke leiding een verwarmingskabellus van 3,66 m (12 ft) achter.

3,1 m (10 ft) leidinggedeelte. Pak de lus in het midden vast en wikkel deze om de buis.

Maak de afstand tussen de spiralen gelijk door de wikkeling langs de buis te schuiven. Gebruik glasvezeltape om het midden van de lus aan de buis te bevestigen.

Bevestig de MLTV-verwarmingskabel aan de buis met intervallen van 30 cm met behulp van glasvezel applicatietape of nylon kabelbinders. Gebruik geen elektrische vinyltape, ducttape, metalen banden of draad.

Als er overtollige kabel aan het uiteinde van de buis achterblijft, vouwt u deze terug langs de buis.

3. Controleer de installatie.

Zorg ervoor dat de verwarmingskabel vrij is voordat u thermische isolatie installeert. Voorkom mechanische schade (door snijwonden, klemmen, enz.) en thermische schade (door soldeer, oververhitting, enz.).

4. Installeer thermische isolatie.

Een betrouwbaar MLTV-systeem is afhankelijk van een correct geïnstalleerde, droge en weerbestendige thermische isolatie.

Zorg ervoor dat er minimaal 1/2" voorgevormd schuim of een gelijkwaardige thermische isolatie wordt gebruikt en dat alle leidingen, inclusief kleppen, verbindingen en muurdoorvoeringen, volledig zijn geïsoleerd zoals weergegeven in Figuur 3.

Gebruik voor bescherming tot -29 °C (-20 °F) isolatiemateriaal van 1 inch dik.

Installeer de isolatie zo snel mogelijk op de leidingen om het potentieel voor mechanische schade na installatie te minimaliseren.

Zorg ervoor dat het MLTV-label zichtbaar is aan de buitenkant van de thermische isolatie.

5. De installatie voltooien.

Om schade aan de verwarmingskabel of het snoer te voorkomen, moet u het netsnoer (koude lood) vastzetten met glasvezeltape zoals weergegeven in Figuur 4.

Er zijn twee labels meegeleverd die de aanwezigheid van een elektrische leidingverwarmingskabel aangeven. Bevestig de twee 'Electric Traced'-labels op het buitenoppervlak van de leidingisolatie op geschikte afstanden om de aanwezigheid van MLTV elektrische verwarmingskabel aan te geven.

De thermostaat (de las van de verwarmingskabel) moet strak tegen de pijp worden geplaatst en vastgezet met glasvezeltape van goede kwaliteit. De thermostaat moet op het koudste uiteinde van de buis worden geplaatst en de kabel aan en uit zetten voor economische werking.

7. Het systeem starten.

Xuhui raadt aan het systeem te testen per

het gedeelte "Kabeltesten en onderhoud" hieronder.

Sluit de verwarmingskabel aan op een aardfoutbeveiligd stopcontact.

Controleer de stroomonderbreker om de stroom naar de voeding te verifiëren.

Stilstaand water in de leiding moet binnen een uur warm aanvoelen.

Voor MLTV met netsnoer maar zonder stekker, met gebruik van CE-gecertificeerd of UL-gecertificeerd Type 4X aansluitdoos en uitlaatbus en draadmoeren (geschikt voor 12 tot 18AWG draadmaat), sluit de zwarte en witte koude draden aan op beide fasedraden en de groene koude draad op de grond.

Controleer de stroomonderbreker om de stroom naar de kabel te verifiëren.

Waarschuwing: Schakel het circuit uit voordat u onderhoud uitvoert.

Kabeltesten en onderhoud

Controleer met behulp van een megohmmeter van 500 Vdc de isolatieweerstand tussen beide rechthoekige (voedings- of zwart-witte draad) tanden op de stekker en de ronde (aarde of groene draad) na het installeren van de verwarmingskabel. Minimale leeswaarde moet 50 megaohm zijn.

Noteer de oorspronkelijke waarden voor elk circuit en vergelijk de daaropvolgende metingen tijdens reguliere onderhoudsschema's teruggebracht naar de oorspronkelijke waarden.

Als de meetwaarden lager zijn dan 50 megaohm, vervang dan de MLTV-kabel door een nieuw apparaat. Probeer het apparaat niet te repareren.

Waarschuwing: gevaar voor brand en schokken.

Een beschadigde verwarmingskabel kan elektrische schokken, vonkoverslag en brand veroorzaken. Probeer een beschadigde verwarmingskabel niet te repareren of onder spanning te zetten. Verwijder het onmiddellijk en vervang het door een nieuwe lengte.

Problemen oplossen

Symptoom	Waarschijnlijke oorzaken	Corrigerende actie
Verwarmingkabelwerkt niet	Geen spanning.Stroomonderbrekerstruikelde.	Controleer de stroomonderbreker.Zorg ervoor dat er niet te veel kabels of andere zijn apparaten die hierop zijn aangeslotencircuitWijzig een stroomonderbreker van het juiste formaat voor de verwarmingskabel.
Pijp of dakbevroren	Verwarming aanzettenkabel te laat	Verwarmingskabel inschakelen vóór temptot 0ÿ (32ÿ) en laat het werkenlage temperatuur

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-
