MANUALE UTENTE 5MLTV2-18 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CAVO SCALDANTE TUBO

MODELLO:

VERSIONE NA: 5MLTV1-3ÿ5MLTV1-9ÿ5MLTV1-12ÿ5MLTV1-15ÿ

5MLTV1-40ÿ5MLTV1-6ÿ5MLTV1-18ÿ5MLTV1-24ÿ5MLTV1-30ÿ

5MLTV1-60ÿ5MLTV1-80ÿ5MLTV1-100ÿ5MLTV1-120

VERSIONE UE: 5MLTV2-6ÿ5MLTV2-12ÿ5MLTV2-18ÿ5MLTV2-60ÿ

5MLTV2-80, 5MLTV2-120

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata solo da noi

rappresenta una stima del risparmio che potresti trarre dall'acquisto di determinati strumenti con noi rispetto ai grandi top brand e non significa necessariamente coprire

tutte le categorie di strumenti da noi offerti. Si ricorda di verificare attentamente

quando effettui un ordine con noi se stai effettivamente risparmiando

La metà rispetto ai grandi marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

CAVO SCALDANTE TUBO

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Informazioni

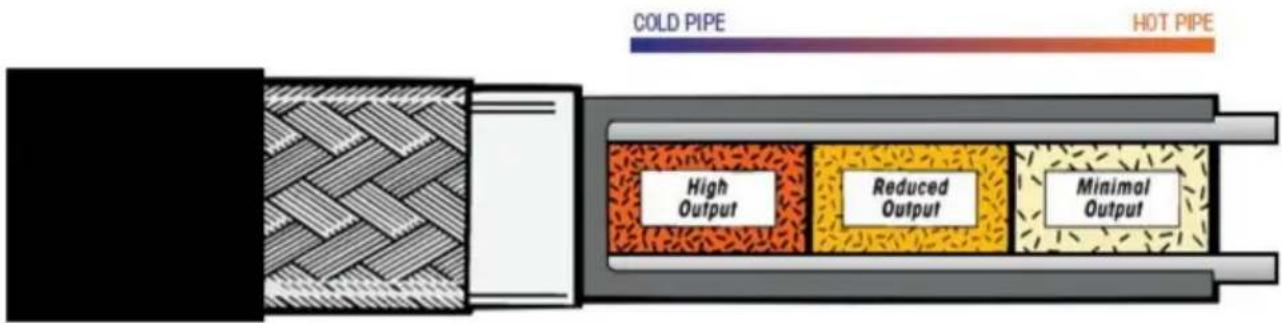

Uno speciale nucleo autoregolante è al centro del Kit MLTV. Questo nucleo è conduttivo e si regola in base alle temperature circostanti. Quando fa freddo, il

Il nucleo del cavo ha molti percorsi conduttivi che generano abbastanza calore per trattenere l'acqua che scorre nel tubo.

Man mano che la temperatura circostante aumenta, ci sono sempre meno percorsi conduttivi viene generato calore. Questa tecnologia autoregolante garantisce la giusta quantità di calore viene applicato, quando e dove è necessario.

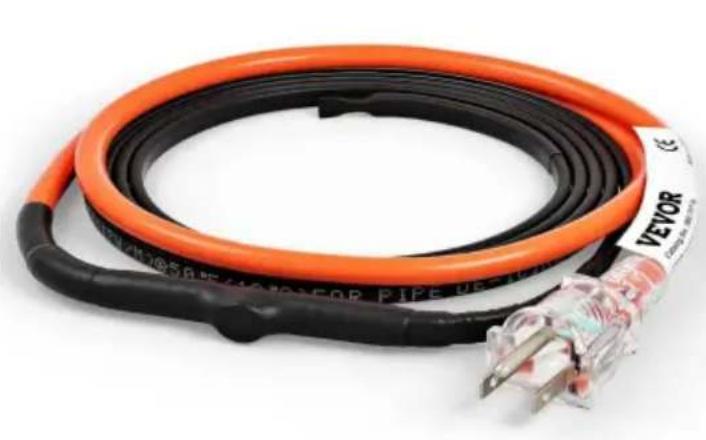

Cavo antigelo tubi. Preterminato e autoregolante con spina.

Nominale UE: 9,8 Watt/m a 30 y, 16,4 Watt/m a 10 y, 240 V CA. NA: 3 Watt/piede a 86 y Watt/piedi a 50 y, 120 V CA.

Il kit MLTV è progettato per variare la sua potenza termica con i cambiamenti dell'ambiente circostante temperatura.

Grazie alla caratteristica autoregolante di questo cavo, il kit MLTV può essere avvolto stesso (sovrapposto), se necessario, quando installato su tubi, valvole o flange.

Proteggiti da tubi di scarico e acqua congelati o scoppiati non necessari.

Regola automaticamente la potenza termica per risparmiare energia.

Può essere raddoppiato e sovrapposto per una facile applicazione.

Intervallo di temperatura operativa del prodotto

Questo prodotto è controllato da un sensore di temperatura per rilevare la temperatura. Inizia funziona quando la temperatura è inferiore a 6 ± 3 y (43 ± 5 y) e smette di funzionare quando la temperatura è superiore a 13 ± 3 y (55 ± 5 y). La luce si accende solo quando è collegata indica l'accensione e il funzionamento è controllato dall'interruttore di grado.

ACCESSORI

Nastro in fibra di vetro

Assemblare

Segui questi 6 semplici passaggi per un inverno senza preoccupazioni.

1. Raccogliere informazioni sull'applicazione

- Determinare se il tubo è di plastica o metallo. • Misurare

il diametro del tubo. • Misurare la lunghezza del

tubo. • Contare le valvole e i rubinetti.

2. Controllare l'alimentazione

- Verificare che sia disponibile una presa elettrica entro 2 m (UE)/3 piedi (NA) dalla giunzione posizione sul tubo.

Si raccomanda che il circuito che alimenta il cavo scaldante presenti una dispersione verso terra protezione; questo è obbligatorio dal codice elettrico per alcune applicazioni in molti regioni. Consultare un ispettore elettrico per determinare il guasto a terra specifico requisiti per l'applicazione prima dell'installazione. Se non sei sicuro che il tuo il circuito è dotato di protezione contro i guasti a terra, consultare un elettricista.

3. Esaminare la tabella di selezione della temperatura •

Individuare la temperatura minima prevista

- Tabella di selezione che intendi utilizzare.

Individuare il diametro del tubo di plastica o di metallo nella tabella delle temperature.

4. Seleziona il tuo kit di cavi

- Fare riferimento alle informazioni raccolte al punto 1. • Prendere la misura della lunghezza del tubo.

• Quindi aggiungere un piede (2,54 cm/1 pollice) di cavo per ciascuna valvola o raccordo contato. • Sommare queste informazioni per determinare la lunghezza del cavo in piedi del kit MLTV avrà bisogno per questo progetto.
• Seleziona il kit MLTV Kit Pipe Freeze Prevention che più si avvicina al tuo lunghezza del cavo in piedi per tabella di selezione del kit.

5. Articoli aggiuntivi richiesti

- Il tubo/cavo deve essere coperto con fibra di vetro da 1/2" (1,27 cm/0,5 pollici) (o equivalente isolamento non infiammabile).

Utilizzare nastro in fibra di vetro per fissare il cavo al tubo.

Informazioni sul prodotto (versione NA)

Catalogare Numero	Voltaggio /V	Riscaldamento Cavo Lunghezza/FT (±2%)	Watt/m @50ÿ	Energia Cavo Lunghezza/piedi (±2%)	Massimo manutenzione Temperatura ÿ
5MLTV1-3	120	3	5	3	150
5MLTV1-6	120	6	5	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120	18	5	3	150
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Informazioni sul prodotto (versione UE)

CatalogareNumero	Voltaggio/V	RiscaldamentoCavoLunghezza/	Watt/m@10ÿ	EnergiaCavoLunghezza/m	MassimomanutenzioneTemperaturaÿ
5MLTV2-6	230	M1.83	16.4	(±2%)2	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36.6	16.4	2	65

6. Installazione del termostato

- Il termostato (la giunzione del cavo scaldante) deve essere posizionato saldamente contro tubo e fissato con nastro in fibra di vetro di buona qualità. Il termostato dovrebbe esserlo posizionato sull'estremità più fredda del tubo e accendere e spegnere il cavo per fornire funzionamento economico.

Semplifichiamo la selezione del cavo

Le selezioni non ombreggiate possono correre dritto lungo il tubo.

TAPE

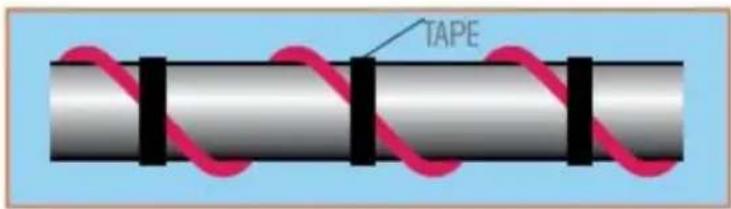

Selezioni ombreggiate in grassetto deve essere uniformemente a spirale lungo il tubo.

TAPE

Tabella "A" Temperatura minima prevista: 0 °F (versione NA)

	Tubo di plastica			Tubo metallico
Diametro	1/2"(0,5 pollici)	3/4"(0,75 pollici)	1"(1 pollice)	1/2"(0,5 pollici)	3/4"(0,75 pollici)	1"(1 pollice)
Modello				Lunghezza del tubo metallicoLunghe
3 piedi	1,5-2,7 piedi	1,5-2,4 piedi	1,2-2,1 piedi	1,5-2,7 piedi	1,5-2,4 piedi	1,2-2,1 piedi
6 piedi	3,0-5,4 piedi	3,0-4,8 piedi	2,4-4,2 piedi	3,0-5,4 piedi	3,0-5,4 piedi	3,0-5,4 piedi
9 piedi	4,5-8,1 piedi	4,5-7,2 piedi	3,6-6,3 piedi	4,5-8,1 piedi	4,5-8,1 piedi	4,5-8,1 piedi
12 piedi	8,1-11,4 piedi	7,2-9,6 piedi	6,3-8,1 piedi	8,1-11,4 piedi	8,1-11,4 piedi	8,1-11,4 piedi
15 piedi	10,2-14,1 piedi	9-12 piedi	8,1-9,9 piedi	10,2-14,1 piedi	10,2-14,1 piedi	10,2-14,1 piedi
18 piedi	13,5-17,1 piedi	11,7-15,3 piedi	9,9-13,5 piedi	13,5-17,1 piedi	13,5-17,1 piedi	13,5-17,1 piedi
24 piedi	16,5-22,8 piedi	15,3-20,4 piedi	13,2-18 piedi	16,5-22,8 piedi	16,5-22,8 piedi	16,5-22,8 piedi
30 piedi	20,7-28,5 piedi	19,2-25,5 piedi 16,5	22,5 piedi	21,3-28,5 piedi	21,3-28,5 piedi	21,3-28,5 piedi
40 piedi	26,9-37,1 piedi	25,3-37,3 piedi 21,5	32,3 piedi	26,9-37,1 piedi	25,3-37,3 piedi	21,5-32,3 piedi
60 piedi	39,9-59,1 piedi	36,9-54,6 piedi 31,2	47,1 piedi	39,9-59,1 piedi	39,9-59,1 piedi	39,9-59,1 piedi
80 piedi	53,7-79,1 piedi	50,6-74,5 piedi 42,9	64,6 piedi	53,7-79,1 piedi	53,7-79,1 piedi	53,7-79,1 piedi
100 piedi	66,7-99,2 piedi	62,9-93,3 piedi 53,0	80,6 piedi	66,7-99,2 piedi	66,7-99,2 piedi	66,7-99,2 piedi
120 piedi	80,1-119,1 piedi 75,2	112,7 piedi 63,1-97,9	piedi	80,1-119,1 piedi 80,1	110,1 piedi 80,1-119,1	piedi

Tabella "B" Temperatura minima prevista: -20 °F (versione NA)

	Tubo di plastica			Tubo metallico
Diametro avere	1/2"(0,5 pollici)	3/4"(0,75 pollici)	1"(1 pollice)	1/2"(0,5 pollici)	3/4"(0,75 pollici)	1"(1 pollice)
Modello	Lunghezza del tubo di plastica Lunghezza del tubo metallico
3 piedi	1,5-2,7 piedi	1,5-2,4 piedi	1,2-2,1 piedi	1,5-2,7 piedi	1,5-2,4 piedi	1,2-2,1 piedi
6 piedi	2,4-3,6 piedi	2,4-3,3 piedi	2,4-3 piedi 3,0-5,4 piedi-5,4 piedi			3,0-5,4 piedi
9 piedi	3,6-5,4 piedi	3,3-4,5 piedi	3-3,6 piedi	4,5-8,1 piedi	4,5-7,2 piedi	3,6-6,3 piedi
12 piedi	5,4-7,2 piedi	4,5-6,3 piedi	3,6-5,7 piedi	8,1-11,4 piedi	7,2-10,5 piedi	6,3-9,6 piedi
15 piedi	7,2-9,0 piedi	6,3-8,1 piedi	5,1-7,2 piedi	10,2-14,1 piedi	9,3-13,2 piedi	8,1-12,3 piedi
18 piedi	9,0-11,91 piedi	8,1-9,9 piedi	7,2-9,0 piedi	13,5-17,1 piedi	12,6-16,2 piedi	11,7-13,5 piedi
24 piedi	11,7-15,6 piedi	9,9-13,2 piedi	9,0-12,0 piedi	17,1-22,8 piedi	16,2-21,6 piedi	13,5-18 piedi

30 piedi	15,6-19,8 piedi	13,2-17,4 piedi	12,0-15,3 piedi	22,8	29,4 piedi	21,6-27,3 piedi	18,0-22,8 piedi
40 piedi	26,9-37,1 piedi	25,3-37,3 piedi	21,5-32,3 piedi	26,9	37,1 piedi	25,3-37,3 piedi	21,5-32,3 piedi
60 piedi	30,0-40,8 piedi	26,4-35,4 piedi	22,8-31,2 piedi	44,7	59,4 piedi	41,1-54,6 piedi	34,5-46,5 piedi
80 piedi	43,5-54,7 piedi	37,8-47,0 piedi	33,3-41,9 piedi	63,4	79,4 piedi	58,2-73,0 piedi	49,6-62,4 piedi
100 piedi	54,4-68,4 piedi	47,1-58,8 piedi	42,1 piedi	52,6 fT	79,9-99,4 piedi	72,4-90,7 piedi	62,2-77,8 piedi
120 piedi	64,8-82,1 piedi	56,5-70,6 piedi	50,5-63,1 piedi	95,9	119,3 piedi	86,9-108,8 piedi	74,6-93,4 piedi

Tabella "A" Temperatura minima prevista: -18 (versione UE)

	Tubo di plastica			Tubo metallico
DiametroÈ	1/2”(1,27 centimetri)	3/4”(1,91 centimetri)	1”(2,54 centimetri)	1/2”(1,27 centimetri)	3/4”(1,91 cm)	1”(2,54 centimetri)
Modello Lunghezza tubo in plastica				Lunghezza del tubo metallico
1,83 m 0,92-1,65 m 0,92-1,5 m 0,73-1,3 m			0,92-1,65 m 0,92-1,65 m 0,92-1,65 m
3,7 m 2,5-3,5 m 2,2-3 m			2m-2,5m 2,5-3,5m		2,5-3,5 metri 2,5-3,5 metri
5,5 m 4,2-5,3 m		11,7-15,3 piedi	9,9-13,5 piedi 4,2-5,3 m		4,2-5,3 metri 4,2-5,3 metri
18,3 m	12.2-18.02M	11.25-16.64m	9.51-14.36M	12.2-18.02M	12.2-18.02M	12.2-18.02M
24,4 m 53,7-79,1 piedi 15,42-22,7 13,1-19,7			m	16.37-24.11 m	16.37-24.11 m	16.37-24.11M
36,6 milioni	24.41-36.3M	22.92-34.35 metri	19.23-29.84M	24.41-36.3M	24.41-36.3M	24.41-36.3M

Tabella "B" Temperatura minima prevista: -29 ÿ (versione UE)

	Tubo di plastica			Tubo metallico
Diametro	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)	1/2"(1,27 centimetri)	3/4"(1,91 cm)	1"(2,54 cm)
Modello	Lunghezza del tubo di plastica Lunghezza del tubo metallico
1,83 m 0,73-	1,1 m 0,73-1 m		0,73-0,92 m 0,92	-1,65 m 0,92-1,65	m 0,92-1,65 m
3,7 m 1,65-	2,2 m 1,37-1,92	m 1,1-1,74 m		2,5-3,5 m	7,2-10,5 piedl	6,3-9,6 piedl
5,5 metri	2,74-3,63 m	2,45-3,02 m 2,2-2,74 m		4,11-5,21 m 3,84-4,94 m 3,57-4,11		m
18,3 m 9,1-	12,4 m 8-10,8 m		6,9-9,5 m	13,6-18,1 m 12,5-16,6 m 10,5-14,2		m
24,4 milioni	13.3-16.67M	11.5-14.32M	10.15-12.77M	19,32-24,2 m	17.74-22.25M	15.12-19.02M
36,6 m20,85-	25 m	17,2-21,52 m	15,4-19,23 m	29,23-36,36 m	26,5-33,2 m 22,73-28,5 m

Esempio:

1. Se la temperatura prevista è più bassa: -29 ÿ (-20 ÿ), scegliere la Tabella "B"
2. Se il materiale del tubo è di plastica e il diametro del tubo è 1/2"

(1,27 cm/0,5 pollici) e la lunghezza del tubo è compresa tra 0,73 e 0,1,1 m (2,4-3,6 piedi).

1. Quindi scegliamo il modello 1,83 m (6 piedi).

Questo sistema può essere installato con la certezza che funzionerà per anni senza che richiedono servizio. Tutti i componenti sono realizzati con materiali di altissima qualità e sono testato durante i punti critici del processo produttivo.

Il termostato (la giunzione del cavo scaldante) deve essere posizionato saldamente contro tubo e fissato con nastro in fibra di vetro di buona qualità. Il termostato dovrebbe esserlo posizionato sull'estremità più fredda del tubo e accendere e spegnere il cavo per fornire funzionamento economico.

Requisiti generali

ÿ I cavi scaldanti MLTV possono essere utilizzati su tubi dell'acqua in metallo e plastica (come Conduttura PEX, conduttura in PVC), ma non su tubi flessibili in vinile (come quelli da giardino tubi flessibili).

ÿ I cavi scaldanti MLTV non sono destinati all'uso all'interno di tubazioni, per il congelamento protezione di liquidi diversi dall'acqua o per l'uso in aree classificate pericolose.

ÿ Installare con un isolamento termico impermeabile e resistente al fuoco da almeno 1/2".

ÿ Non utilizzare mai su tubi che possono superare i 65 ÿ (150 ÿ).

ÿ È possibile installare la spina del prodotto sulla presa o sul regolatore. Ma non può cambiare o danneggiare il cavo scaldante.

ÿ Non utilizzare all'interno del tubo, può essere utilizzato solo all'esterno del tubo.

ÿ Non utilizzare cavi scaldanti per tubazioni per applicazioni antighiaccio su tetti e grondaie.

ÿ Non utilizzare seppellendo sottoterra.

ÿ Il nastro può essere utilizzato direttamente sui tubi in polietilene, ma il nastro isolante non può esserlo usato.

ÿ Installare solo in luoghi accessibili; non installare dietro muri o dove il il cavo sarebbe nascosto.

ÿ Non far passare il cavo scaldante attraverso pareti, soffitti o pavimenti.

ÿ Collegare solo alle prese protette da guasto a terra che sono state installate conformità con tutti i codici e gli standard nazionali e locali prevalenti e sono protetto dalla pioggia e da altra acqua.

Codici elettrici

Articoli 422 e 427 del Codice Elettrico Nazionale (NEC) e Parte 1, Sezione 62 del Canadian Electrical Code (CEC), regolano l'installazione del riscaldamento MLTV cavo per la protezione antigelo del tubo e deve essere rispettato.

Importante: affinché la garanzia Xuhui sia valida, è necessario rispettare tutte le requisiti delineati nelle presenti linee guida.

Tutte le informazioni termiche e di progettazione fornite qui si basano su uno "standard" installazione con cavo scaldante fissato su tubo coibentato.

Determinare quale cavo scaldante MLTV è necessario per il congelamento dei tubi protezione:

Aggiungere 1 piede alla lunghezza del tubo per ciascuna valvola o rubinetto del sistema di tubazioni.

La temperatura esterna più bassa è -18 ÿ (0 ÿ), è necessario uno spessore minimo di 1/2 pollice

acqua

Avvertenza Rischio di incendio e scossa elettrica. Questo prodotto è un dispositivo elettrico che deve essere installato correttamente per garantire il corretto funzionamento e prevenire scosse elettriche o incendi. Leggere queste importanti avvertenze e seguire attentamente tutte le istruzioni di installazione.

ÿ Se utilizzato con condutture/tubi non metallici, la temperatura di rammollimento del i condotti/tubi non metallici devono essere superiori a 85 ÿ (185 ÿ).
ÿ Per ridurre al minimo il pericolo di incendio causato da archi elettrici prolungati in caso di riscaldamento il cavo è danneggiato o installato in modo non corretto e deve essere conforme ai requisiti di Certificazioni dell'agenzia Xuhui e codici elettrici nazionali, apparecchiature per guasti a terra la protezione deve essere utilizzata su ciascun circuito derivato del cavo scaldante. L'arco potrebbe non esserlo arrestato dalla protezione convenzionale del circuito.
ÿ Per le applicazioni di protezione antigelo dei tubi, utilizzare solo isolante resistente al fuoco materiali come schiuma preformata o fibra di vetro.
ÿ Non danneggiare il cavo scaldante, il cavo di alimentazione o la spina. Rimuovi qualsiasi mettere immediatamente fuori servizio i cavi danneggiati.
ÿ Non utilizzare fili o fascette metalliche per fissare il cavo al tubo. Utilizzo nastro in fibra di vetro (da 1/2 pollice di larghezza a 1 pollice di larghezza).
ÿ Non installare il cavo scaldante sotto la copertura del tetto e delle grondaie sbrinamento.
ÿ Lasciare queste istruzioni di installazione all'utente per riferimento futuro.

Installazione

1. Prepararsi per l'installazione.

ÿ Conservare il cavo scaldante in un luogo pulito e asciutto.
ÿ Test completo della pressione delle tubazioni.
ÿ Prima di installare il cavo, rimuovere eventuali superfici taglienti sul tubo che potrebbero danneggiare il cavo scaldante.

ÿ Esaminare il progetto del cavo scaldante MLTV e confrontarlo con i materiali ricevuti verificare di disporre del cavo scaldante MLTV corretto.
ÿ Percorrere l'impianto e pianificare il percorso del cavo scaldante MLTV sul tubo.
ÿ I cavi scaldanti possono essere installati con sovrapposizione incrociata nelle aree con temperature più basse, come valvole, flange, ecc.(Figura 1).

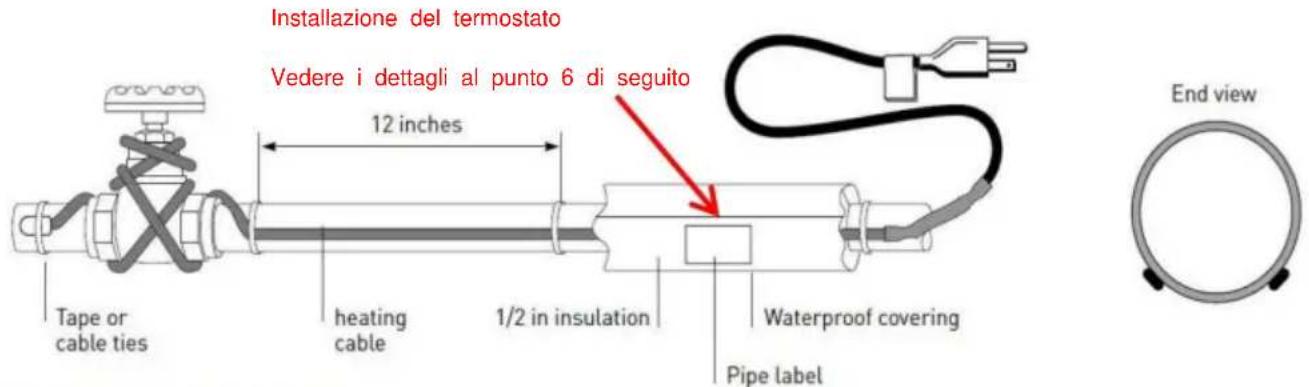

Installazione del termostato Vedere i dettagli al punto 6 di seguito 12 inches Tape or cable ties heating cable 1/2 in insulation Waterproof covering Pipe label End view

2. Posizionare e collegare il cavo scaldante al tubo.

ÿ Assicurarsi che tutte le tubazioni da tracciare siano asciutte.
ÿ Installare il cavo scaldante, utilizzando il tracciamento diritto Figura 1 o la spirale Figura 2.
ÿ Per una tracciatura rettilinea, installare il cavo scaldante sulla metà inferiore del tubo; per ad esempio, nella posizione delle 4 o delle 8.

ÿ Assicurarsi di installare il cavo scaldante aggiuntivo richiesto per valvole, flange, ecc. come mostrato nelle Figure 1 e 2.
» Quando il progetto richiede la spirale, inizia sospendendo un anello ogni 10 piedi come mostrato nella Figura 2. Per determinare la lunghezza del loop, dividere la lunghezza MLTV per la lunghezza del tubo e moltiplicare per 10. Ad esempio, se si utilizza un tubo da 15,24 m (50 piedi) MLTV su un tubo da 40 piedi, lasciare un anello di cavo scaldante da 3,66 m (12 piedi) ad ogni Sezione di tubo da 3,1 m (10 piedi). Afferrare l'anello al centro e avvolgerlo attorno al tubo. Uniformare la distanza tra le spirali facendo scorrere le fascette lungo il tubo. Utilizzo nastro in fibra di vetro per fissare il centro dell'anello al tubo.
ÿ Fissare il cavo scaldante MLTV al tubo a intervalli di 1 piede utilizzando fibra di vetro nastro per applicazioni o fascette in nylon. Non utilizzare nastro isolante in vinile, nastro adesivo, fascette metalliche o fili.
ÿ Se rimane del cavo in eccesso all'estremità del tubo, raddoppiarlo lungo il tubo.

3. Controllare l'installazione.

ÿ Prima di installare l'isolamento termico, assicurarsi che il cavo scaldante sia libero danni meccanici (da tagli, morsetti, ecc.) e danni termici (da saldature, surriscaldamento, ecc.).

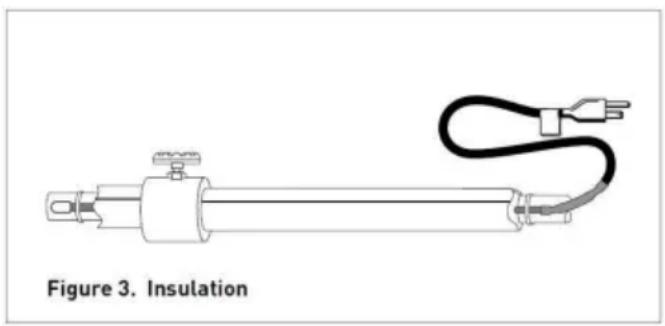

4. Installare l'isolamento termico.

ÿ Un sistema MLTV affidabile dipende da un sistema installato correttamente, asciutto e resistente alle intemperie isolamento termico.
ÿ Assicurarsi che sia presente almeno 1/2" di schiuma preformata o isolamento termico equivalente utilizzato e che tutte le tubazioni, comprese le valvole, i giunti e gli attraversamenti delle pareti, siano state completamente isolato come mostrato nella Figura 3.
ÿ Per la protezione fino a -29ÿ(-20ÿ), utilizzare un isolamento spesso 1 pollice.

ÿ Installare l'isolamento sulla tubazione il prima possibile per ridurre al minimo il potenziale per danni meccanici dopo l'installazione.

ÿ Assicurarsi che l'etichetta MLTV sia visibile all'esterno dell'isolamento termico.

5. Completamento dell'installazione.

ÿ Per evitare danni al cavo scaldante o al cavo, fissare il cavo di alimentazione (freddo piombo) con nastro in fibra di vetro come mostrato nella Figura 4.

ÿ Sono incluse due etichette indicanti la presenza del cavo scaldante elettrico con il cavo scaldante. Attaccare le due etichette “Electric Traced” sulla superficie esterna dell'isolamento della tubazione ad intervalli idonei a segnalare la presenza di MLTV elettrico cavo scaldante.

6. Installazione del termostato

Il termostato (la giunzione del cavo scaldante) deve essere posizionato saldamente contro tubo e fissato con nastro in fibra di vetro di buona qualità. Il termostato dovrebbe esserlo posizionato sull'estremità più fredda del tubo e accendere e spegnere il cavo per fornire funzionamento economico.

7. Avvio del sistema.

ÿ Xuhui consiglia di testare il sistema secondo

la sezione "Test e manutenzione dei cavi" di seguito.

ÿ Collegare il cavo scaldante ad una presa protetta da dispersione verso terra presa.

ÿ Controllare l'interruttore automatico per verificare l'alimentazione al cavo.

ÿ L'acqua stagnante nel tubo dovrebbe diventare calda entro un'ora.

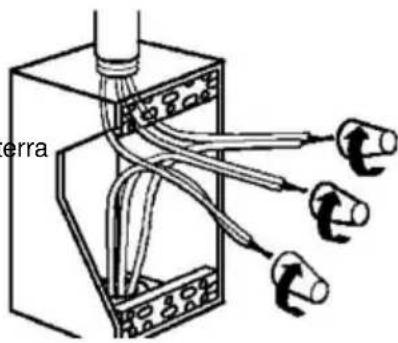

ÿ Per MLTV con cavo di alimentazione ma senza spina, utilizzando la certificazione CE o l'elenco UL Scatola di giunzione tipo 4X, boccola di uscita e dadi per cavi (adatti per cavi da 12 a 18 AWG dimensione del cavo), collegare i cavi freddi bianco e nero a entrambi i cavi di fase e al cavo verde freddo a terra.

ÿ Controllare l'interruttore automatico per verificare l'alimentazione al cavo.

erra

Avvertenza: disecitare il circuito prima di effettuare la manutenzione.

Test e manutenzione dei cavi

Utilizzando un megaohmetro da 500 V CC, controllare la resistenza di isolamento tra entrambi

i poli rettangolari (di alimentazione o filo bianco e nero) sulla spina e quelli rotondi

(terra o filo verde) dopo aver installato il cavo scaldante. Lettura minima

dovrebbe essere 50 megaohm.

Registrare i valori originali per ciascun circuito e confrontare le letture successive

riportati durante i regolari programmi di manutenzione ai valori originali.

Se le letture scendono al di sotto di 50 megaohm, sostituire il cavo MLTV con una nuova unità. Fare

non tentare di riparare l'unità.

Avvertenza: pericolo di incendio e scossa elettrica.

Un cavo scaldante danneggiato può causare scosse elettriche, archi elettrici e incendi. Non farlo

tentare di riparare o alimentare il cavo scaldante danneggiato. Rimuovilo subito e

sostituire con una nuova lunghezza.

Risoluzione dei problemi

Sintomo	Probabili cause	Azione correttiva
Riscaldamentocavonon funziona	Nessuna tensione.Interruttore automaticoinciampato.	Controllare l'interruttore automatico.Assicurarsi che non ci siano troppi cavi o altro apparecchi collegati allo stesso circuitoCambiare la dimensione corretta dell'interruttore automaticoper il cavo scaldante.
Tubo o tettocongelato	Accendere il riscaldamentocavo troppo tardi	Accendere il cavo scaldante prima della temperatura fino a 0 (32 ) e mantenerlo in funzionebassa temperatura

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
